8255和LED数码管显示实验

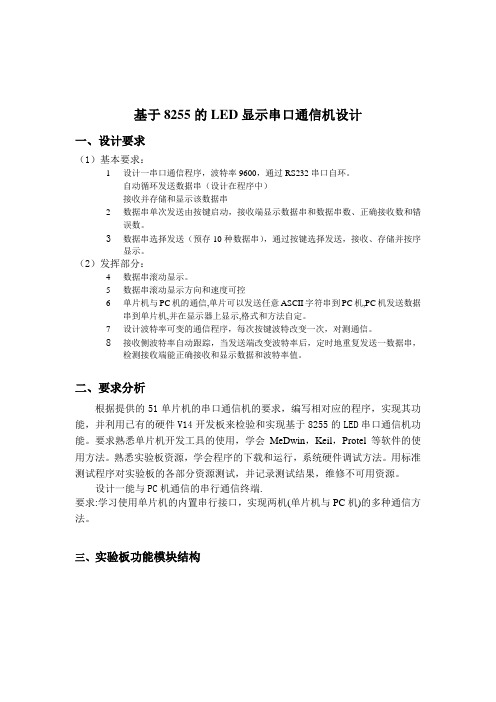

基于8255的LED显示串口通信机设计一、设计要求（1）基本要求：1设计一串口通信程序，波特率9600，通过RS232串口自环。

自动循环发送数据串（设计在程序中）接收并存储和显示该数据串2数据串单次发送由按键启动，接收端显示数据串和数据串数、正确接收数和错误数。

3数据串选择发送（预存10种数据串），通过按键选择发送，接收、存储并按序显示。

（2）发挥部分：4数据串滚动显示。

5数据串滚动显示方向和速度可控6单片机与PC机的通信,单片可以发送任意ASCII字符串到PC机,PC机发送数据串到单片机,并在显示器上显示,格式和方法自定。

7设计波特率可变的通信程序，每次按键波特改变一次，对测通信。

8接收侧波特率自动跟踪，当发送端改变波特率后，定时地重复发送一数据串，检测接收端能正确接收和显示数据和波特率值。

二、要求分析根据提供的51单片机的串口通信机的要求，编写相对应的程序，实现其功能，并利用已有的硬件V14开发板来检验和实现基于8255的LED串口通信机功能。

要求熟悉单片机开发工具的使用，学会MeDwin，Keil，Protel等软件的使用方法。

熟悉实验板资源，学会程序的下载和运行，系统硬件调试方法。

用标准测试程序对实验板的各部分资源测试，并记录测试结果，维修不可用资源。

设计一能与PC机通信的串行通信终端.要求:学习使用单片机的内置串行接口，实现两机(单片机与PC机)的多种通信方法。

三、实验板功能模块结构四、总体方案的确定本次课程设计是在理论课程的基础上，目的在于培养我们的动手能力，通过电路设计、理论计算、实际编程、调试、测试、分析查找故障，解决在实际设计中的问题，使设计好的电路能正常工作，并能结合实际的实验板进行下载测试。

在此基础上根据实验大纲的要求，按“51单片机课程设计选题表” 每两人一题（随机分配），实现其功能。

在考虑本次设计过程中，依据设计基本要求，并且根据所提供的实验板，研究其原理结构图，我们把8255器件用来扩展I/O 口，外接一4X4键盘，以及通过该I/O 口外接一LED 显示器。

实验六 8255 控制键盘与显示实验一、实验目的1．掌握8255 输入、输出编程方法。

2．掌握阵列键盘和数码管动态扫描显示的控制方法。

二、实验内容用8255 可编程并行口做一个键盘、显示扫描实验，把按键输入的键值，显示在8255 控制的七段数码管上。

8255 PB 口做键盘输入线，PC 口做显示扫描线，PA 口做显示数据线。

三、实验要求根据实验内容编写一个程序，并在实验仪上调试和验证。

四、实验说明和电路原理图本实验需要用到 CPU 模块（F3 区）、8255 模块（C6 区）、8279 键盘与显示模块（E7 区）。

8255 键盘与显示电路原理图参见图7-1A、图7-1B，及前一实验的图6-1。

CS_8255 接8000H，则8255 状态/命令口地址为8003H，PA 口地址为8000H，PB 口地址为8001H、PC 口地址为8002H。

图7-1A 键盘显示电路1图7-1B 键盘显示电路2五、实验步骤1）系统各跳线器处在初始设置状态，S11E 和S12E 红开关全部打到下方（OFF）。

2）用8 位数据线对应连接8255 模块的JD3C(PA 口)、JD4C(PB 口)、JD5C(PC 口)到8279模块的JD3E、JD2E、JD4E；用导线连接8255 模块的CS_8255 到地。

3）启动PC 机，打开THGMW-51 软件，输入源程序，并编译源程序。

编译无误后，下载程序运行。

4）在键盘上按任一单键，观察数码管的显示，数码管低位显示按键值。

D8255A EQU 8000H ;8255 PA 口地址D8255B EQU 8001H ;8255 PB 口地址D8255C EQU 8002H ;8255 PC 口地址D8255 EQU 8003H ;8255 状态/命令口地址LEDBUF EQU 50H ;显示缓存KEYVAL EQU 60H ;读到的键码ORG 0000HLJMP STARTORG 0100HSTART: MOV SP,#80H ;堆栈指针指到80HMOV DPTR,#D8255MOV A,#90H ;方式0,PB,PC口输出,PA口输入MOVX @DPTR,AMOV LEDBUF,#10H ;预置地址MOV LEDBUF+1,#11H ;低四位显示---MOV LEDBUF+2,#11HMOV LEDBUF+3,#11HMOV LEDBUF+4,#5 ;高四位显示8255MOV LEDBUF+5,#5MOV LEDBUF+6,#2MOV LEDBUF+7,#8KB_DIS:LCALL RD_KB ;读键盘MOV A,#0FFHCJNE A,KEYVAL,TOSHOW ;判读到键SJMP SHOW ;没有则继续读键TOSHOW:MOV LEDBUF,KEYVALSHOW: LCALL DISPLAYSJMP KB_DISRD_KB: ;键盘扫描MOV A,#02H ;扫描第一行MOV DPTR,#D8255CMOVX @DPTR,AMOV DPTR,#D8255A MOVX A,@DPTRMOV R1,#00H ;行首键号0CJNE A,#0FFH,KEYCAL ;判键是否按下MOV A,#01H ;扫描第二行MOV DPTR,#D8255CMOVX @DPTR,AMOV DPTR,#D8255AMOVX A,@DPTRMOV R1,#08H ;行首键号8CJNE A,#0FFH,KEYCALSJMP NOKEY ;无键按下KEYCAL: MOV R0,#08H ;计算键码循环8次SHIFT: RRC AJNC TORETINC R1DJNZ R0,SHIFTSJMP NOKEY ;无键按下TORET: MOV KEYVAL,R1RETNOKEY: MOV KEYVAL,#0FFH ;返回无键标志RETDisplay:MOV R7,#8 ;8个数码管MOV R5,#0MOV R0,#LEDBUFDLOOP:MOV A,R5RL A ;JD4E移到PC3、PC4、PC5RL ARL AANL A,#11111011BINC R5MOV DPTR,#D8255CMOVX @DPTR,A ;点亮对应的LEDMOV A,@R0MOV DPTR,#LEDSEGMOVC A,@A+DPTRINC R0MOV DPTR,#D8255BMOVX @DPTR,A ;显示数据LCALL DelayDJNZ R7,DLOOPRETDelay: PUSH R7MOV R7,#200DelayLoop:NOPDJNZ R7,DelayLoopPOP R7RETLEDSEG: DB 3FH,06H,5BH,4FH,66H,6DH;0,1,2,3,4,5DB 7DH,07H,7FH,6FH,77H,7CH;6,7,8,9,A,BDB 39H,5EH,79H,71H,00H,40H;C,D,E,F, ,-END六、实验结果及分析当我们载入程序后我们可以看到数码管上显示“8255-- ”。

8255接口键盘及显示综合设计实验（曹建文2009年10月10日）一、实验目的1、掌握8255的工作方式及应用编程。

2、自行设计、制作和连接基于8255并行接口的键盘及显示实验电路。

3、实现扫描式矩阵键盘的功能和作用。

二、实验设备PC机1台，TD-PIT实验台1台，实验元器件若干。

三、实验内容1、使用8255实现键盘按键和七段LED数码显示管显示功能。

2、根据实验要求自行设计实验线路图，制作和焊接实验电路板和实验元器件。

3、按照实验要求和实验电路图编写实验程序，使得按下不同的数字按键后数码管显示相应的数字值（4位数码管）。

4、按照实验要求设计和编写实验程序，实现普通计算器的加/减法功能。

四、实验原理1、8255结构及原理并行接口是以数据的字节为单位与I/O设备或被控制对象之间传递信息。

CPU和接口之间的数据传送总是并行的，即可以同时传递8位、16位或32位等。

8255可编程外围接口芯片是Intel公司生产的通用并行I/O接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作：方式0--基本输入/输出方式、方式1--选通输入/输出方式、方式2--双向选通工作方式。

8255的内部结构及引脚如图-1所示，8255工作方式控制字和C口按位置位/复位控制字格式如图-2所示。

图-1：8255内部结构及引脚图（a）工作方式控制字（b）c口按位置位/复位控制字图-2：8255控制字格式（1）8255的内部结构如图-1所示，8255的内部结构由以下4个部分组成：（1）输入/输出端口A、B、C 。

这三个端口均可看作是I/O端口，但它们的结构和功能也稍有不同。

A口和B口是一个独立的8位I/O口。

C口可以看作是一个独立的8位I/O口；也可以看作是两个独立的4位I/O口。

（2）A组和B组控制电路。

这是两组根据CPU命令控制8255工作方式的电路，这些控制电路内部设有控制寄存器，可以根据CPU送来的编程命令来控制8255的工作方式，也可以根据编程命令来对C口的指定位进行置位/复位的操作。

实验六七段LED数码管显示实验
一、实验目的
学习LED显示器的使用方法。

二、实验设备
MUT—Ⅲ型实验箱、8086CPU模块。

三、实验内容
输出LED的位选码和段选码，在七段LED显示器上循环显示8字。

四、实验原理介绍
显示器的段选码由8255A的PA口提供，显示器的位扫描信号由8255A的PB 口提供给共阴极LED数码管的公共端。

五、实验步骤
1、实验连线
将LED数码管右侧的短路快取下。

8255A的PA0～PA7分别连LED-A～LED-DP，8255A的PB0～PB5分
别连接LED1～LED6,8255CS连CS0。

2、编写调试并运行程序，在LED显示器上显示8字并循环，调
整延时程序，观察运行结果。

六、实验提示
1、各端口地址：
PA口：04A0H
PB口：04A2H
PC口：04A4H
控制口：04A6H
2、LED显示的方法为动态显示。

七、实验报告要求
1、画出程序框图。

2、编写并整理经过运行，证明是正确的源程序，并加以注释。

用８２５５设计ＬＥＤ显示器接口实验本文结合实验教学需要，介绍了用8255设计LED显示器接口实验的过程。

关键词：微机原理及应用；8255；LED；接口“微机原理及应用”是工科类专业的基础课，该课程比较抽象，因此实验教学起着至关重要的作用。

通过实验学生可以对比较抽象的命令、程序、输入输出接口电路加深理解。

现在仍有许多高校使用北京理工达盛科技有限公司的8086实验箱，但由于受到实验条件的限制，往常的做法是在有限的课堂时间内安排一些旨在验证理论知识的实验内容，较少涉及运用理论知识去解决实际问题。

这样的实验教学不利于发挥学生的学习主动性，不利于培养学生解决实际问题的能力。

如何改革传统的实验教学，如何培养学生的实际应用能力，本文举一个实例，需要教师利用现有的条件设计一些综合实验，让学生独立地去解决这些问题，从中培养能力。

希望本文能起到穿针引线的作用。

1设计LED显示器接口实验8086实验指导书显示器接口实验使用的是8279的显示输出功能，实验内容是在6位LED上循环显示8。

8086实验指导书8255并行口实验使用的是8255芯片，读开关量、输出、LED灯显示，实验讲义上都给出了电路原理图以及参考程序，学生往往是照着实验指导书上连接好线路，输入参考程序，进行程序调试。

大部分时间花在了实验的验证上，这样缺乏主动性和创新性，什么都是现成的。

能否在此基础上拓展一下，用8255芯片来实现显示器接口实验，这样既可取代8279，又可加深对8255的理解和使用。

实验任务：使用8255芯片的PA口作为段寄存器，PB口做为位寄存器，使用6位数码管从右向左逐位显示0～G，即显示0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F、G。

连线编程：由学生自己独立连接并独立编程实现，在编程过程中加深对硬件的理解、命令以及涉及的技巧。

2LED 显示器接口实验程序代码code segmentorg 100haa1: mov dx，04a6h ‘8255控制端口地址，大于255用dx做桥梁，小于255直接由端口地址传值mov al，80h ‘8255工作方式控制字out dx，allea bx，data ‘取偏移地址与bx相加aa3: mov ch，0‘显示数字0-------9 ，其中ch内容在变aa4: mov ah，0feh‘即1111 1110 为0时亮，须注意PB0与led接法，灯旋转方向mov si，6‘6个ledaa2: mov al，chxlat ‘查表地址转换指令：=MOV AL，[BX+AL]mov dx，04a0h ‘A口送字形，注意其端口地址out dx，almov al，ahmov dx，04a2h‘B口控制哪一位亮out dx，alrol ah，1 ‘1111 1110 循环左移mov di，0ffffhaa5: dec dijnz aa5 ‘延时，不为0，则decdi ，为0，则dec sidec sijnz aa2 ‘si不为0，则aa2——decsi ，为0，则inc chinc chcmp c h，12‘ch的值从0-18jnz aa4 ‘循环jmp aa3‘又从0开始到Fdata db 3fh，06h，5bh，4fh，66h，6dhdb 7dh，07h，7fh，6fh，77h，7ch，39h，5eh，79h，71h，73h，88h，00hcode endsend aa1说明：在实验教学中如何培养能力？首先设计出较好的题目。

南京邮电大学学年第学期课程设计实验报告题目基于8255的8LED显示的动态显示器专业通信工程学号姓名指导老师实验日期年月日题目：基于8255的8LED显示的动态显示器一，实验目的和要求1，Proteus软件的MCS51单片机仿真学习2，根据提供的参考工程，在proteus平台自己重新设计实验电路所需要的电器原理图，并在此基础上编写相对应的程序，实现其功能，学习proteus软件的使用，其中包括原理图器件的选取，原理图的电气连接，程序的编写编译以及运行，并能查出其错误等。

基本要求：1. 用数码管正常显示数字“12345678”。

2. 通过按键可改变显示方式。

3. 设计显示屏的动态效果，用10个按键，每键对应一种滚动技术。

4. 基于8255口是指显示和键盘都由8255的IO口控制发挥部分：1 设计所有动作的联合效果。

2 设计二个变速按键，可多级改变滚动速度。

3 设计一台魔术电子钟，采用自动变换，随机组合，数据每10秒变换一次。

动态显示格式：1 静止2 整体闪烁3 单字闪烁4 整体向前、向后滚动5 单字移动6 两边向中间压缩7 中间向两边扩张8 上下压缩9 文字上下滚动10组合动作（每一字符执行上述一个动作，并同时运动）二，实验仪器微型计算机三，实验原理基于8255的8LED显示的动态显示器，是由8255a做键盘控制口连接c51，并驱动8位7段数码管实现相应显示功能。

具体的，c51，p1口直接进行led数码管的位控制；p2口经74HC573译码后控制8255a的片选与内部奇存器选择；p0口连接8255a的D端口，并由它的PA口驱动7段led, PB口连接键盘，并做为I/O口与c51通信，以实现相应显示变化。

四，基本原件及其原理单片机微型计算机简称单片机，是指在一块芯片体上集成了中央处理器CPU、随机存储器RAM、程序存储器ROM或EPROM、定时器/计数器、中断控制器以及串行和并行I/O接口等部件，构成一个完整的微型计算机。

南京邮电大学学年第学期课程设计实验报告题目基于8255的8LED显示的动态显示器专业通信工程学号姓名指导老师实验日期年月日题目：基于8255的8LED显示的动态显示器一，实验目的和要求1，Proteus软件的MCS51单片机仿真学习2，根据提供的参考工程，在proteus平台自己重新设计实验电路所需要的电器原理图，并在此基础上编写相对应的程序，实现其功能，学习proteus软件的使用，其中包括原理图器件的选取，原理图的电气连接，程序的编写编译以及运行，并能查出其错误等。

基本要求：1. 用数码管正常显示数字“12345678”。

2. 通过按键可改变显示方式。

3. 设计显示屏的动态效果，用10个按键，每键对应一种滚动技术。

4. 基于8255口是指显示和键盘都由8255的IO口控制发挥部分：1 设计所有动作的联合效果。

2 设计二个变速按键，可多级改变滚动速度。

3 设计一台魔术电子钟，采用自动变换，随机组合，数据每10秒变换一次。

动态显示格式：1 静止2 整体闪烁3 单字闪烁4 整体向前、向后滚动5 单字移动6 两边向中间压缩7 中间向两边扩张8 上下压缩9 文字上下滚动10组合动作（每一字符执行上述一个动作，并同时运动）二，实验仪器微型计算机三，实验原理基于8255的8LED显示的动态显示器，是由8255a做键盘控制口连接c51，并驱动8位7段数码管实现相应显示功能。

具体的，c51，p1口直接进行led数码管的位控制；p2口经74HC573译码后控制8255a的片选与内部奇存器选择；p0口连接8255a的D端口，并由它的PA口驱动7段led, PB口连接键盘，并做为I/O口与c51通信，以实现相应显示变化。

四，基本原件及其原理单片机微型计算机简称单片机，是指在一块芯片体上集成了中央处理器CPU、随机存储器RAM、程序存储器ROM或EPROM、定时器/计数器、中断控制器以及串行和并行I/O接口等部件，构成一个完整的微型计算机。

实验四 8255键盘及显示接口实验一、实验目的了解键盘扫描及数码显示的基本原理，熟悉8255的编程/二、实验设备PC机一台，TD-PITE实验装置一套。

三、实验内容将8255单元与键盘及数码管显示单元连接，编写实验程序，扫描键盘输入，并将扫描结果送数码管显示。

键盘采用4×4键盘，每个数码管显示值可为0-F共16个数，。

实验具体内容如下：将键盘进行编号，记作0—F，当按下一个键时，将该键对应的编号在下一个数码管上显示出来，再按下一个按键时，便将这个按键的编号在下一个数码管上显示出来，数码管上可以显示最近4次按下的按键编号。

实验内容：将8255单元与键盘及数码管显示单元连接，编写实验程序，扫描键盘输入，并将扫描结果送数码管显示。

键盘采用4×4键盘，每个数码管显示值可为0～F共16个数。

实验具体内容如下：将键盘进行编号，记作0～F，当按下其中一个按键时，将该按键对应的编号在一个数码管上显示出来，当再按下一个按键时，便将这个按键的编号在下一个数码管上显示出来，数码管上可以显示最近4次按下的按键编号。

8255键盘及显示实验参考接线图如图1所示。

键盘及数码管显示单元电路图如图4-1 所示。

图4-2 8255 键盘扫描及数码管显示实验线路图功能描述: 键盘及数码管显示实验，通过8255控制。

8255的B口控制数码管的段显示，A口控制键盘列扫描及数码管的位驱动，C口控制键盘的行扫描。

按下按键，该按键对应的位置将按顺序显示在数码管上。

实验程序：MY8255_A EQU 0600HMY8255_B EQU 0602HMY8255_C EQU 0604HMY8255_CON EQU 0606HSSTACK SEGMENT STACKDW 16 DUP(?)SSTACK ENDSDATA SEGMENTDTABLE DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07HDB 7FH,6FH,77H,7CH,39H,5EH,79H,71HDATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: MOV AX,DATAMOV DS,AXMOV SI,3000HMOV AL,00HMOV [SI],AL ;清显示缓冲MOV [SI+1],ALMOV [SI+2],ALMOV [SI+3],ALMOV [SI+4],ALMOV [SI+5],ALMOV DI,3005HMOV DX,MY8255_CON ;写8255控制字MOV AL,81HOUT DX,ALBEGIN: CALL DIS ;调用显示子程序CALL CLEAR ;清屏CALL CCSCAN ;扫描JNZ INK1JMP BEGININK1: CALL DISCALL DALLYCALL DALLYCALL CLEARCALL CCSCANJNZ INK2 ;有键按下，转到INK2JMP BEGININK2: MOV CH,0FEHMOV CL,00HCOLUM: MOV AL,CHMOV DX,MY8255_AOUT DX,ALMOV DX,MY8255_CIN AL,DXL1: TEST AL,01H ;is L1?JNZ L2MOV AL,00H ;L1JMP KCODEL2: TEST AL,02H ;is L2?JNZ L3MOV AL,04H ;L2JMP KCODEL3: TEST AL,04H ;is L3?JNZ L4MOV AL,08H ;L3JMP KCODEL4: TEST AL,08H ;is L4?JNZ NEXTMOV AL,0CH ;L4KCODE: ADD AL,CLCALL PUTBUFPUSH AXKON: CALL DISCALL CLEARCALL CCSCANJNZ KONPOP AXNEXT: INC CLMOV AL,CHTEST AL,08HJZ KERRROL AL,1MOV CH,ALJMP COLUMKERR: JMP BEGIN CCSCAN: MOV AL,00HMOV DX,MY8255_AOUT DX,ALMOV DX,MY8255_CIN AL,DXNOT ALAND AL,0FHRETCLEAR: MOV DX,MY8255_BMOV AL,00HOUT DX,ALRETDIS: PUSH AXMOV SI,3000HMOV DL,0DFHMOV AL,DLAGAIN: PUSH DXMOV DX,MY8255_AOUT DX,ALMOV AL,[SI]MOV BX,OFFSET DTABLEAND AX,00FFHADD BX,AXMOV AL,[BX]MOV DX,MY8255_BOUT DX,ALCALL DALLYINC SIPOP DXMOV AL,DLTEST AL,01HJZ OUT1ROR AL,1MOV DL,ALJMP AGAINOUT1: POP AXRETDALLY: PUSH CXMOV CX,0006HT1: MOV AX,009FHT2: DEC AXJNZ T2LOOP T1POP CXRETPUTBUF: MOV SI,DIMOV [SI],ALDEC DICMP DI,2FFFHJNZ GOBACKMOV DI,3005HGOBACK: RETCODE ENDSEND START实验步骤：1. 按图4-1连接线路图；2. 编写实验程序，检查无误后编译、连接并装入系统；3. 运行程序，按下按键，观察数码管的显示，验证程序功能。

微机实验报告书学号：姓名：班级：同组名单：实验日期： 2012.12.21实验题目：七段数码管的静态显示实验目标：掌握数码管显示数字的原理（功能：键盘输入一位十进制数字(0~9)，用七段数码管显示。

）解题思路：1.静态显示：按图 10（a）连接好电路，将8255的A口PA0-PA6分别与七段数码管的断码驱动输入端a-g项链，位码驱动输入端S1接+5V，S0、dp接地。

编程从键盘输入一位十进制数字，在七段数码管上显示出来。

2.动态显示：按图10（b）连接好电路，七段数码管段码连接不变，位码驱动输入端S1，S0接8255C口的PC1，PC0。

编程在两个数码管上显示“56”。

程序框图：静态显示见图11（a），动态显示见图11（b）。

关键问题分析（静态显示）：1、按键判断和程序结束判断按键来说，由于程序中必须输入数字，所以没有必要对是否按键进行判断，只需要判断按键是否在0-9之间即可。

用以下程序即可：cmp al,'0'jl exit ; jl,条件转移指令，即在小于时转移cmp al,'9'jg exit ;jg, 条件转移指令，即在大于时转移程序中还要用到“cmp”即比较指令，用来比较输入数与0、9的大小关系。

程序结束：如若输入的数字小于0或者大于9，必须直接跳出程序，即结束指令必须单独占用一个程序段，这样，程序顺序执行完毕也可以顺利返回DOS。

2、七段码显示。

实验指导书中给出了七段码的字型代码。

这样一来，七段码的显示只需要用换码指令“XLAT”便可以轻松实现。

前提是必须将七段码字型编成数码表以字符串的形式写进程序中。

3、数字键ASCII码与数值间的转换。

因为0的ASCII码为30H，所以数字键ASCII码与数值间的转换时只需减去30H即可，可用下列语句实现：sub al,30h程序清单：静态显示：data segmentioport equ 0c800h-0280hio8255a equ ioport+288hio8255b equ ioport+28bhled db 3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fhmesg1 db 0dh,0ah,'Input a num (0--9h):',0dh,0ah,'$'data endscode segmentassume cs:code,ds:datastart: mov ax,datamov ds,axmov dx,io8255b ;使8255的A口为输出方式mov al,80h ;10000000B，控制字PA以方式0输出out dx,alzby: mov dx,offset mesg1 ;显示提示信息mov ah,09hint 21hmov ah,01 ;从键盘接收字符int 21hcmp al,'0' ;是否小于0jl exit ;如若小于0，则跳转到exit退出程序cmp al,'9' ;是否大于9jg exit ; 如若大于9，则跳转到exit退出程序sub al,30h ;将所得字符的ASCII码减30H，数字键ascii码同数值转换mov bx,offset led ;bx为数码表的起始地址xlat ;求出相应的段码mov dx,io8255a ;从8255的A口输出out dx,aljmp zby ;转zbyexit: mov ah,4ch ;返回DOSint 21hcode endsend start动态显示:data segmentioport equ 0c800h-0280hio8255a equ ioport+28ahio8255b equ ioport+28bhio8255c equ ioport+288hled db 3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fh ;段码buffer1 db 5,6 ;存放要显示的个位和十位bz dw ? ;位码data endscode segmentassume cs:code,ds:datastart: mov ax,datamov ds,axmov dx,io8255b ;将8255设为A口输出mov al,80h ;10000000B，控制字PA以方式0输出out dx,almov di,offset buffer1 ;设di为显示缓冲区loop2: mov bh,02zby: mov byte ptr bz,bhpush didec diadd di, bzmov bl,[di] ;bl为要显示的数pop dimov al,0mov dx,io8255aout dx,almov bh,0mov si,offset led ;置led数码表偏移地址为SIadd si,bx ;求出对应的led数码mov al,byte ptr [si]mov dx,io8255c ;自8255A的口输出out dx,almov al,byte ptr bz ;使相应的数码管亮mov dx,io8255aout dx,almov cx,3000delay: loop delay ;延时mov bh,byte ptr bzshr bh,1jnz zbymov dx,0ffhmov ah,06int 21hje loop2 ;有键按下则退出mov dx,io8255amov al,0 ;关掉数码管显示out dx,almov ah,4ch ;返回int 21hcode endsend start运行结果：静态显示：在键盘上输入一个0-9的任意数字，会显示在数码管上。
