8255a1(七段数码管)

讨论课报告学校：上海电机学院 班级：电子13XX 学号：XXXXXXXX 姓名：WX一、题目：通过8255A 并行接口，8086CPU 连接LED 数码管、4X4矩阵键盘。

按下任意键，数码管显示对应键号。

二、硬件设计讨论问题：（1）CPU8086与8255A 的连接问题：● 复用引脚上的数据信号与地址信号如何分离?画出电路连接示意图，解释实现的方法。

答：将8086上的20位复用数据地址引脚分别接数据缓存器和地址锁存器在8086总线周期的T1期间作为存储器/IO 地址总线将地址锁存在地址锁存器中，另外期间作为数据总线将8位数据缓存在数据缓存器中。

缓存器与8255A 数据引脚相连，地址锁存后经过译码与地址线相连。

● 假设8255A 的芯片地址范围为80H~86H （偶地址），利用74LS138译码器实现8255A 芯DENDT/R8086AB/TBALEM/IO WRRD数据缓存 地址锁存地址译码D7~D0A0 A18255A CS WR RDA15~A3A1 A2片的片选控制，画出电路连接示意图，解释译码电路的设计原理。

8086系统有16根数据线，而8255A 只有8根数据线，将8255A 的8条数据线与低8位数据线相连。

此时8255A 的4个端口地址必须为偶地址，即8086寻址8255A 时A0脚必须为低，将8255A 的A0、A1分别接8086的A1、A2脚。

由图可见，8255A 的数据线D7~D0与8086的低8位数据总线D7~D0相连，A0必须总等于0，用地址线的A2、A1来选择片内4个端口。

图中地址线A7接译码器的G1，M/IO 与G2a 相连，A6、A5接或门输入端，或门输出与G2b 相连。

当A7A6A5=100，A4A3A0=000时，Y0=0，选中8255A ，4个端口地址分别为80H 、82H 、84H 和86H ，对应于8255A 的A 口、B 口、C 口和控制寄存器。

（2）LED 数码管与8255A 的连接问题： ● 数码管采用共阴极连接，需要驱动电路，请画出与8255APA 口的连接示意图，简要说明。

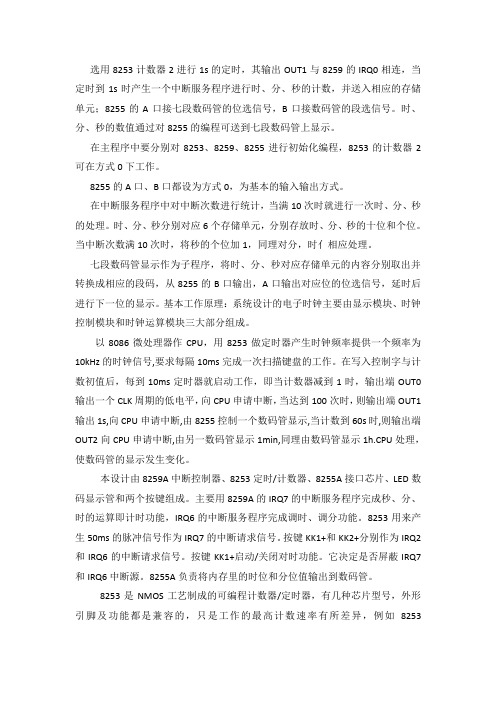

选用8253计数器2进行1s的定时，其输出OUT1与8259的IRQ0相连，当定时到1s时产生一个中断服务程序进行时、分、秒的计数，并送入相应的存储单元；8255的A口接七段数码管的位选信号，B口接数码管的段选信号。

时、分、秒的数值通过对8255的编程可送到七段数码管上显示。

在主程序中要分别对8253、8259、8255进行初始化编程，8253的计数器2可在方式0下工作。

8255的A口、B口都设为方式0，为基本的输入输出方式。

在中断服务程序中对中断次数进行统计，当满10次时就进行一次时、分、秒的处理。

时、分、秒分别对应6个存储单元，分别存放时、分、秒的十位和个位。

当中断次数满10次时，将秒的个位加1，同理对分，时亻相应处理。

七段数码管显示作为子程序，将时、分、秒对应存储单元的内容分别取出并转换成相应的段码，从8255的B口输出，A口输出对应位的位选信号，延时后进行下一位的显示。

基本工作原理：系统设计的电子时钟主要由显示模块、时钟控制模块和时钟运算模块三大部分组成。

以8086微处理器作CPU，用8253做定时器产生时钟频率提供一个频率为10kHz 的时钟信号,要求每隔10ms完成一次扫描键盘的工作。

在写入控制字与计数初值后，每到10ms定时器就启动工作，即当计数器减到1时，输出端OUT0输出一个CLK周期的低电平，向CPU申请中断，当达到100次时，则输出端OUT1输出1s,向CPU申请中断,由8255控制一个数码管显示,当计数到60s时,则输出端OUT2向CPU申请中断,由另一数码管显示1min,同理由数码管显示1h.CPU处理，使数码管的显示发生变化。

本设计由8259A中断控制器、8253定时/计数器、8255A接口芯片、LED数码显示管和两个按键组成。

主要用8259A的IRQ7的中断服务程序完成秒、分、时的运算即计时功能，IRQ6的中断服务程序完成调时、调分功能。

8253用来产生50ms 的脉冲信号作为IRQ7的中断请求信号。

33
第七章
参考程序片断： MOV AL, 10010000B ; 控制字 OUT 0F6H, AL ; 写入控制字 LP: IN AL, 0F0H ; 从A口读入开关状态 OUT 0F2H, AL ; B口控制LED,指示开关状态 CALL DELAY1S JMP LP
思考：
若地址大于FFH，则程序应该怎么改？
dp g f e d c b a
g
d
b
c
DP
g f e d c b a 1
阴 极
0
1
1
0
1
36
1
0
第七章
十六进制数共阴极的七段显示码表
十六进制数字
0 1 2 3 4 5 6
七段显示码
3FH 06H 5BH 4FH 66H 6DH 7DH
十六进制数字
8 9 A b C d E
七段显示码
7FH 6FH 77H 7CH 39H 5EH 79H
内部逻辑 6
端口C (低4位)
B 组B 端口
PC3~PC0
（8位）
PB7~PB0
CPU接口
外设接口
第七章
8255A与系统的连接示意图
7
第七章
3、各部分功能简介
数据端口
A、B、C：可用来和外设传送信息；每
个端口8位，通过编程设定其为输入口或输出口；
工作方式 0 1 8255数据端口功能表 B口 A口 C口
教材第九章内容
第七章
可编程外围接口芯片8255A及其应用
7.1 8255A的工作原理
一、8255A的结构和功能
二、8255A的控制字及初始化编程 三、8255A工作方式和C口状态字

IBFA
STB
①
IBF
② ③ ⑤ ④
INTR
RD 来自外设的 输入数据 方式1的输入时序
2) 方式1输出
这时PC3、PC6和PC7作A口的应答信号，PC0、PC1和PC2作B 口的应答信号。余下的PC4和PC5可作输入或输出线。 方式1输出 (A口)
PA7~PA0 INTEA PC6 PC7 & PC3 INTRA WR o 8 ACKA OBFA
方式1 (A口)
PA7~PA0 INTEA
8
STBA
PC4
PC5
INTE －中断允许信号。是控制 8255A能否向CPU发中断请 求信号，它没有外部引脚， INTEA、INTEB是由用户对 PC4、PC2按位置位实现的。
&
PC3
RD o PC6 PC7
INTR－中断请求信号，高电平有 效。是8255A向CPU发出的 INTRA 请求中断信号，要求CPU服 务。当 IBF =1、STB =1且 I/O线 INTE =1时，INTR =1。
o o 读/写 控制 逻辑 o
至控制 寄存器 至数据端口
(五) 端口寻址
8255A端口选择表
A1 A0 RD 0 0 1 0 0 1 1 0 1 0 0 1 0 1 0 0 0 1 1 1 1 WR 1 1 1 0 0 0 0 CS 0 0 0 0 0 0 0 端口 A 端口 B 端口 C 数据总线 数据总线 数据总线 数据总线 功能 数据总线 数据总线 数据总线 端口 A 端口 B 端口 C 控制字寄存器
&
A B C G2A G2B G1
Y0 Y1 Y2
CS
LS138
LED显示器的字形代码表存放在TABLE单元开始的内存中. TABLE DB 0C0H, 0F9H, 0A4H, 0B0H, 99H, 92H, 82H, 0F8H DB 80H, 98H, 88H, 83H, 0C6H, 0A1H, 86H, 8EH

MOVX @DPTR,A
MOV R0,#08H
MOV R1,#30H
MOV DPTR,#D8279
LP: MOV A,@R1
MOVX @DPTR,A
INC R1
DJNZ R0,LP
RET
RD_KB: ;键盘扫描
MOV A,#02H ;扫描第一行
MOV DPTR,#D8255B
MOV DPTR,#Z8279 ;置8279命令字
MOV A,#0D3H
MOVX @DPTR,A ;清LED显示
MOV A,#00H
MOVX @DPTR,A
MOV A,#38H
MOVX @DPTR,A
MOV A,#0D1H
KB_DIS:
LCALL RD_KB ;读键盘
8255扫描键盘、显示程序
利用8255可编程并行口做一个扫描键盘实验，
把按键输入的键码，显示在由8279控制的七段数码管上。
8255PA口做键盘输入线，PB口作扫描线。
D8255 EQU 8506H ;8255状态/数据口地址
D8255A EQU 8500H ;8255 PA口地址
MOV DPTR,#DL_DAT
MOV A,R1
MOVC A,@A+DPTR
MOV KEYVAL,A
RET
NOKEY: MOV KEYVAL,#0FFH ;返回无键标志
RET
DELAY: MOV R0,#0H ;延时子程序
DELAY1: MOV R1,#0H
DJNZ R1,$
DJNZ R0,DELAY1
RET
DL_DAT: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H ;0,1,2,3,4,5,6,7

4 8255A应用举例在很多应用系统中，用LED作状态指示器具有电路简单、功耗低、寿命长、响应速度快等特点。

LED显示器是由若干个发光二极管组成显示字段的显示器件，应用系统中通常使用7段LED显示器，如图8-15所示。

b）c）a）共阴型b）共阳型c）管脚分布图8-15 七段数码管以共阳极为例，各LED公共阳极接电源，如果向控制端a,b,c, …,g,dp送入00000011信号，则该显示器显示“0”字型。

控制显示各数码加在数码管上的二进制数据称为段码，显示各数码共阴和共阳七段LED数码管所对应的段码见表8-3。

表8-3 七段LED数码管的段码下面用8255A 作为LED 数码管及4位开关与CPU 的接口，要求按照开关的二进制编码状态，显示相应的数码。

如图8-16所示。

图8-16 80x86CPU 通过8255A 同开关与7段LED 显示器的接口设当开关K3、K2、K1、K0未合上时，各开关控制的位线为高电平1；开关接通时，各开关控制的位线为低电平0。

各开关状态、数字及LED 段码的关系如表8-4所示。

表8-4 开关状态、数字及LED 段码的关系例如：当K2未合上，K3、K1、K0均合上接通时状态为0100，表示数字4，显示代码应为99H。

设8255A端口地址为0FFFAH、0FFFBH、0FFFCH、0FFFDH。

源程序如下：DATA SEGMENTXSHDM DB 0C0H, 0F9H, 0A4H, 0B0H, 99H, 92H, 82H, 0F8H, 80HDB 98H, 88H, 83H, 0C6H, 0A1H, 86H, 8EHCNT DB 10 DUP(?)DATA ENDSCODE SEGMENTASSUME CS:CODE , DS:DA TASTART: MOV AX,DA TAMOV DS,AX;以上为源程序结构通用部分.;下面为8255A初始化程序块MOV AL，82HMOV DX，0FFFDHOUT DX，ALLOP: MOV DL，0FBHIN AL，DX ;读B口AND AL，0FHMOV BX，OFFSET XSHDMXLATMOV DL，0FAHOUT DX，AL ;写入A口CALL DELAYJMP LOPMOV AH, 4CHINT 21HDELAY PROCMOV DX，0500HLOP1: MOV CX,0FFHLOP2: NOPNOPLOOP LOP2DEC DXJNZ LOP1RETDELAY ENDPCODE ENDSEND START。

实验九8255扫描键盘、显示实验一.实验要求利用8255可编程并行口做一个扫描键盘实验，把按键输入的键码，显示在由8279控制的七段数码管上。

8255PA口做键盘输入线，PB口作扫描线。

二.实验目的1.掌握8255编程方法。

2.掌握扫描键盘和显示的编程方法。

三.实验电路及连线CS8255接8500H，则命令字地址为8506H,PA口地址为8500H，PB口地址为8502H，PC口地址为8504H。

CS8279接8700H，则8279的状态口地址为8701H; 8279的数据口地址为8700H;模块中的十个短路套都套在8255侧。

四.实验说明在PA口与PB口组成的64点阵列上，把按键接在不同的点上，将得到不同的键码，本实验采用8×2的阵列，共可按16个键。

显示部分由8279控制，由7407驱动8位数码管显示。

五.实验程序框图主程序框图读键显示部分框图六.实验程序:D8255 EQU 8506H ;8255状态/数据口地址D8255A EQU 8500H ;8255 PA口地址D8255B EQU 8502H ;8255 PB口地址Z8279 EQU 8701H ;8279状态口地址D8279 EQU 8700H ;8279数据口地址DISPTR EQU 08H ;当前显示位置KEYVAL EQU 09H ;读到的键码ORG 0000HLJMP STARTORG 0040HSTART:MOV SP,#60HLCALL DELAY ;延时MOV DISPTR,#30H ;显示缓冲区头指针MOV DPTR,#D8255MOV A,#90H ;置8255状态;方式0,PB,PC口输出,PA口输入MOVX @DPTR,AMOV DPTR,#Z8279 ;置8279命令字MOV A,#0D3HMOVX @DPTR,A ;清LED显示MOV A,#00HMOVX @DPTR,AMOV A,#38HMOVX @DPTR,AMOV A,#0D1HKB_DIS:LCALL RD_KB ;读键盘MOV A,#0FFHCJNE A,KEYVAL,DISBUF ;判读到键SJMP KB_DIS ;没有则继续读键DISBUF:LCALL DISP ;把键移入显存LCALL DELAY ;延时消抖LCALL DELAYSJMP KB_DISDISP: ;显存依次前移MOV R1,#31H ;在最后加入新键值MOVE:MOV A,@R1DEC R1MOV @R1,AINC R1INC R1CJNE R1,#38H,MOVEMOV 37H,KEYVALMOV KEYVAL,#0FFHMOV DPTR,#Z8279MOV A,#90HMOVX @DPTR,AMOV R0,#08HMOV R1,#30HMOV DPTR,#D8279LP: MOV A,@R1MOVX @DPTR,AINC R1DJNZ R0,LPRETRD_KB: ;键盘扫描MOV A,#02H ;扫描第一行MOV DPTR,#D8255BMOVX @DPTR,AMOV DPTR,#D8255AMOVX A,@DPTRMOV R1,#00HCJNE A,#0FFH,KEYCAL ;判键是否按下MOV A,#01H ;扫描第二行MOV DPTR,#D8255BMOVX @DPTR,AMOV DPTR,#D8255AMOVX A,@DPTRMOV R1,#08HCJNE A,#0FFH,KEYCALSJMP NOKEY ;无键按下KEYCAL: ;计算键码MOV R0,#08HSHIFT:RRC AJNC CALCINC R1DJNZ R0,SHIFTCALC: ;换算显示码MOV DPTR,#DL_DATMOV A,R1MOVC A,@A+DPTRMOV KEYVAL,ARETNOKEY: MOV KEYVAL,#0FFH ;返回无键标志RETDELAY: MOV R0,#0H ;延时子程序DELAY1: MOV R1,#0HDJNZ R1,$DJNZ R0,DELAY1RETDL_DAT: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H ;0,1,2,3,4,5,6,7DB 7FH,6FH,77H,7CH,39H,5EH,79H,71H ;8,9,A,B,C,D,E,FEND实验十8279显示实验一.实验要求编制程序，利用8279及键盘显示接口电路，编程实现按键的读取，并将按键值显示在数码管上。

微原实验：七段数码管一、实验目的掌握接口芯片的编址方法，掌握8255的初始化设置，及数码管显示原理，掌握段控及位控的概念。

二、实验内容①连接地址译码器与8255的连线及8255与数码管的连线；②在数据段中存放0到9的字型码；③从微机键盘输入2个数字的ASCII码，在输入过程中检查如非数字键的重新输入；④然后将输入的ASCII码变成相应的数字，再利用换码指令XLAT查表得到的相应的字型码；⑤将字型码送到8255输出口所接的数码管显示。

四、硬件连线实验箱上设有两个共阴极七段数码管及驱动电路，如下图示，段码为同相驱动器，位码为反向驱动器，从段码与位码的驱动器输入端（段码输入端：a、b、c、d、e、f、dp，位码输入端：s1、s2）输入不同的代码即可显示不同数字或符号。

连接电路时，将8255的A口PA0~PA6分别与七段数码管的段码驱动输入端a~g相连，位码驱动输入端S1，S0接8255C口的PC1，PC0。

连线时：CS——288H~28FH，PA0——a，PA1——b，PA2——c，PA3——d，PA4——ePA5——f，PA6——g，dp——GND，PC0——S0，PC1——S1四、程序流程图五、实验程序stack segment stackdw 100 dup(?)stack ends;data segmentx1 db 2 dup(0)val db 3fh,06h,5bh,4fh,66h,6dh,7dh,7fh porta equ 0ef00h-280h+288hportb equ 0ef00h-280h+289hportc equ 0ef00h-280h+28ahportcrl equ 0ef00h-280h+28bhdata ends;code segmentassume cs:code,ss:stackmain procmov ax,datamov ds,axmov al,10000010bmov dx,portcrlout dx,almov si,offset x1mov cx,2next1: call keyinand al,0fhmov si,[al]inc siloop next1mov si,offset x1mov bx,offset valnext: mov dx,portamov al,[si]out dx,almov dx,portcmov al,10bout dx,alcall delaymov dx,portamov al,[si+1]xlatout dx,almov dx,portcmov al,01bout dx,alcall delaymov dl,0ffhmov ah,6int 21hjz nextmov ah,4chint 21hmain endp;delay procpush bxpush cxmov bx,100mov cx,0next2: loop next2 dec bxjnz next2pop cxpop bxret;keyin procagain: mov ah,8int 21hcmp al,30hjb againcmp al,39hja againpush axmov dl,almov ah,2int 21hpop axkeyin endp;code endsend main六、结论符合预期，输入两个数字，七段数码管显示这两个数字。

微机实验5七段数码管显示实验一、实验目的1、掌握七段LED数码管的结构及工作原理。

2、掌握共阴极LED数码管连接方法、及其静态和动态显示方法。

3、进一步掌握并行接口芯片8255A的使用方法。

二、实验设备微型计算机、单片机仿真器、实验仪；实验连线(若干)。

三、实验原理如图4.9-1所示，LED数码管由7个发光二极管组成，此外，还有一个圆点型发光二极管（在图中以dp表示），用于显示小数点。

通过七段发光二极管亮暗的不同组合，可以显示多种数字、字母以及其它符号。

LED数码管中的发光二极管共有两种连接方法：共阴极接法图4.9-1共阳极接法1）共阴极接法：把发光二极管的阴极连在一起构成公共阴极。

使用时公共阴极接地，这样阳极端输入高电平的段发光二极管就导通点亮，而输入低电平的则不点亮。

实验中使用的LED显示器为共阴极接法2）共阳极接法：把发光二极管的阳极连在一起构成公共阳极。

使用时公共阳极接＋5V。

这样阴极端输入低电平的段发光二极管就导通点亮，而输入高电平的则不点亮。

为了显示数字或符号，要为LED显示器提供代码，因为这些代码是为显示字形的，因此称之为字形代码。

七段发光二极管，再加上一个小数点位，共计八段。

因此提供给LED显示器的字形代码正好一个字节。

若a、b、c、d、e、f、g、dp8个显示段依次对应一个字节的低位到高位，即D0、D1、D2、D3、D4、D5、D6、D7，则用共阴极LED数码管显示十六进制数时所需的字形代码如表4.9-1所示。

表4.9-1共阴极LED数码管字形代码四、实验内容动态显示：按图18连接好电路，将8255的A口分别与七段数码管a~g相连，S1接位码驱动，S0接8255C口的PC1,PC0。

编程在两位七段数码管上动态显示00~99，若键盘有键按下则返回DOS。

五、程序代码tackegmenttack'tack'dw32dup(0)tackenddataegmentio8255aequ288hio8255cequ28ahleddb3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fh;段码buffer1db0,0;存放要显示的十位和个位bzdw;位码dataendcodeegmentaumec:code,d:datatart:mova某,datamovd,a某movd某,28bh;将8255设为A口输出moval,80houtd某,almovdi,offetbuffer1;设di为显示缓冲区loop1:movc某,0300h;循环次数loop2:movbh,02lll:movbyteptrbz,bhpuhdidecdiadddi,bzmovbl,[di];bl为要显示的数popdimovbh,0movi,offetledaddi,b某moval,byteptr[i]movd某,io8255coutd某,almoval,byteptrbzmovd某,io8255coutd某,alpuhc某movc某,100delay:loopdelaypopc某moval,00houtd某,almovbh,byteptrbzhrbh,1jnzllllooploop2mova某,wordptr[di]cmpah,09jnzetcmpal,09jnzetmova某,0000mov[di],almov[di+1],ahjmploop1et:movah,01int16h jnee某itmova某,wordptr[di]incalaaa;置led数码表偏移地址为SI;求出对应的led数码;自8255A的口输出;使相应的数码管亮;延时;循环延时;有键按下则转e某itmov[di],al;al为十位mov[di+1],ah;ah中为个位jmploop1 e某it:movd某,io8255amoval,0;关掉数码管显示outd某,almovah,4ch;返回int21hcodeendendtart六、实验总结通过本次试验，我基本上掌握了数码管显示的程序流程，学会编写一些程序调用相应的相应的子程序，显示所需内容，了解了动态扫描显示的程序执行过程，结合定时器的设置和中断的返回，来实现最基本的百分秒显示，从而完成时钟显示，由此，结合前面所学的知识，巩固了数码管显示的知识，增强了我的程序调试能力，为下一步的学习打下了坚实基础。

1 设计内容及目标1.1设计题目用七段LED数码管显示倒计时1.2设计要求（1）用8255控制七段LED数码管。

（2）可选：用8254定时器显示时间。

（3）可选：可通过开关控制暂停计时、继续计时或时间清零。

1.3设计目的通过本学期对微机原理的学习，掌握的知识还停留在理论的上。

但是这是一门实践性较强的课程，让学生在学完该课程之后，进行一次课程设计，使学生将课堂所学的知识和实践有机结合起来，初步掌握计算机应用系统设计的步骤和接口设计的方法，提高分析和解决实际问题的能力。

通过设计实践,培养学生查阅专业资料，工具书或参考书,了解有关工业标准，掌握现代设计手段和软件工具，并能以图纸和说明书表达设计思想和结果的能力。

通过设计，不但要培养和提高学生解决工程具体问题,动脑动手的技术工作能力，而且还要逐步建立科学正确的设计和科研思想，培养良好的设计习惯，牢固树立实事求是和严肃认真的工作态度。

2 设计原理2.1设计思路本次课程设计的题目是用七段LED数码管来显示倒计时。

在这个设计中既要用到8255芯片，又要用到8254芯片对脉冲信号进行记数。

设定初始值，每隔一秒，秒钟数字减一，每过60秒分钟个位减一。

根据需要，需选择的芯片有8255、8259和8254。

2.2设计环境与器材（1）PC微机一台。

用于对程序的编写、编译和测试等，同时还需要对实验设备进行控制，提供整个程序的运行平台，并且收集和释放硬件信号，实现程序功能。

（2）微机原理实验箱一台。

此设备必须能提供8254、8255、8259和数码管等必要芯片，并且能通过接受PC机传来的信息，显示出相应的功能，以支持电子时钟的实现。

（3）导线若干条。

用于电路和芯片之间的连接。

2.3电路原理和主要芯片2.3.1电路工作原理首先利用程序硬性规定分、秒的起始时间为9。

然后通过8254计时器分频，并将以分得的频率接通8259中断控制器，进而通过CPU响应可屏蔽中断达到按秒计时的效果。

微机实验报告书学号： XXXXX 姓名： XXXXX 班级： XXXXX同组名单： XXXXXXXXX 实验日期： 5实验题目： 8255可编程并行接口实验目标： 1、掌握8255方式0的工作原理及使用方法。

2、进一步掌握中断处理程序的编写。

3、掌握数码管显示数字的基本原理。

4、了解微机化竞赛抢答器的基本原理。

实验步骤：实验一、 8255A的基本输入输出图1. 8255A的基本输入输出接线图实验步骤如下：（1）实验电路如图1，8255A的C口接逻辑电平开关K0~K7，A口接LED显示电路L0~L7。

（2）编程从8255A的C口输入数据，再从A口输出。

实验二、七段数码管图2. 七段数码管接线图实验步骤如下：（1）静态显示：按图2（a）连接好电路，将8255A的A口PA0~PA6分别与七段数码管的段码驱动输入端a~g相连，位码驱动输入端S1接+5V（选中），S0、dP接地（关闭）。

编程从键盘输入一位十进制数字（0~9），在七段数码管上显示出来。

（2）动态显示：按图2（b）连接好电路，七段数码管段码连接不变，位码驱动输入端S1接+5V（选中），S0接8255A的C口的PC1。

编程在两个数码管上显示“56”。

实验三、竞赛抢答器图3. 竞赛抢答器电路图实验步骤如下：图3位竞赛抢答器（模拟）的原理图，逻辑开关K0~K7代表竞赛抢答按钮0~7号，当某个逻辑电平开关置“1”时，相当于某组抢答按钮按下。

在七段数码管上将其组号（0~7）显示出来。

程序框图：实验一：实验二：实验三：程序清单：;*************************;;* 8255A的基本输入输出 *;;*************************;IOPORT EQU0E400H-280HIO8255A EQU IOPORT+288HIO8255B EQU IOPORT+289HIO8255C EQU IOPORT+28AHIO8255K EQU IOPORT+28BHCODE SEGMENTASSUME CS:CODESTART:MOV DX,IO8255K ;对8255进行设定，A输出，C输入MOV AL,10001001BOUT DX,ALINPUT:MOV DX,IO8255C ;从C输入IN AL,DXMOV DX,IO8255A ;从A输出OUT DX,ALMOV DL,0FFH ;判断是否有按键MOV AH,06HINT21HJZ INPUT ;若无，则继续C输入，A输出MOV AH,4CH ;否则，返回DOSINT21HCODE ENDSEND START;************************************;;*键盘输入数据(0-9)控制LED数码管显示*;;************************************;DA TA SEGMENTIOPORT EQU 0E400H-280HIO8255A EQU IOPORT+288HIO8255B EQU IOPORT+289HIO8255C EQU IOPORT+28AHIO8255K EQU IOPORT+28BHLED DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FHMESG1 DB 0DH,0AH,'Input a num (0--9),other key is exit:',0DH,0AH,'$'DA TA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: MOV AX,DA TAMOV DS,AXMOV DX,IO8255K ;使8255的A口为输出方式MOV AX,10000000BOUT DX,ALSSS: MOV DX,OFFSET MESG1 ;显示提示信息MOV AH,09HINT 21HMOV AH,01 ;从键盘接收字符INT 21HCMP AL,'0' ;是否小于0JL EXIT ;若是则退出CMP AL,'9' ;是否大于9JG EXIT ;若是则退出SUB AL,30H ;将所得字符的ASCII码减30HMOV BX,OFFSET LED ;BX为数码表的起始地址XLAT ;求出相应的段码MOV DX,IO8255A ;从8255的A口输出OUT DX,ALJMP SSS ;转SSSEXIT: MOV AH,4CH ;返回INT 21HCODE ENDSEND START;******************************;;* LED数码管实验动态显示“56”*;;******************************;DA TA SEGMENTIOPORT EQU 0E400H-280HIO8255A EQU IOPORT+288HIO8255B EQU IOPORT+289HIO8255C EQU IOPORT+28AHIO8255K EQU IOPORT+28BHLED DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH ;段码BUFFER1 DB 6,5 ;存放要显示的个位和十位BZ DW ? ;位码DA TA ENDSCODE SEGMENTASSUME CS:CODE,DS:DA TASTART: MOV AX,DATAMOV DS,AXMOV DX,IO8255K ;将8255设为A口输出MOV AL,80HOUT DX,ALMOV DI,OFFSET BUFFER1 ;设di为显示缓冲区LOOP2: MOV BH,02LLL: MOV BYTE PTR BZ,BHPUSH DIDEC DIADD DI, BZMOV BL,[DI] ;bl为要显示的数POP DIMOV AL,0MOV DX,IO8255COUT DX,ALMOV BH,0MOV SI,OFFSET LED ;置led数码表偏移地址为SIADD SI,BX ;求出对应的led数码MOV AL,BYTE PTR [SI]MOV DX,IO8255A ;自8255A的口输出OUT DX,ALMOV AL,BYTE PTR BZ ;使相应的数码管亮MOV DX,IO8255COUT DX,ALMOV CX,3000DELAY: LOOP DELAY ;延时MOV BH,BYTE PTR BZSHR BH,1JNZ LLLMOV DX,0FFHMOV AH,06INT 21HJE LOOP2 ;有键按下则退出MOV DX,IO8255CMOV AL,0 ;关掉数码管显示OUT DX,ALMOV AH,4CH ;返回INT 21HCODE ENDSEND START;***************;;* 模拟抢答器 *;;***************;DA TA SEGMENTIOPORT EQU 0E400H-280HIO8255A EQU IOPORT+288HIO8255B EQU IOPORT+289HIO8255C EQU IOPORT+28AHIO8255K EQU IOPORT+28BHLED DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H ;数码表DA TA ENDSCODE SEGMENTASSUME CS:CODE,DS:DA TASTART: MOV AX,DATAMOV DS,AXMOV DX,IO8255K ;设8255为A口输出,C口输入MOV AL,10001001BOUT DX,ALMOV BX,OFFSET LED ;使BX指向段码管首址SSS: MOV DX,IO8255CIN AL,DX ;从8255的C口输入数据OR AL,AL ;比较是否为0JE SSS ;若为0,则表明无键按下，转sssMOV CL,0FFH ;cl作计数器,初值为-1 RR: SHR AL,1INC CLJNC RRMOV AL,CLXLATMOV DX,IO8255AOUT DX,ALMOV DL,7 ;响铃ASCII码为07MOV AH,2INT 21HWAI: MOV AH,1INT 21HCMP AL,20H ;是否为空格JNE EEE ;不是,转eeeMOV AL,0 ;是,关灭灯MOV DX,IO8255AOUT DX,ALJMP SSSEEE: MOV AH,4CH ;返回INT 21HCODE ENDSEND START运行结果：实验一：当逻辑开关K0~K7中的一个或几个打开时，对应的LED灯就会亮起来，即利用8255A实现了基本的输入输出控制。

;查第 4 行无键按下，转查第 5 行 ;第 4 行有键按下，行首键码#04H 送（A） ;转求键码
;查第 5 行无键按下，转查第 6 行 ;第 5 行有键按下，行首键码#05H 送（A） ;转求键码
;查第 6 行无键按下，转查第 7 行 ;第 6 行有键按下，行首键码#06H 送（A） ;转求键码
实 才知道原因，原来是我们那设备箱没有初始化好。后来在老师的指导下，我
验 们把设备箱设置好后，终于做出了结果。也达到了实验目的。①．学会利用
总 8255 扩展 I/O 口；
结
②．掌握行列式键盘、7 段数码显示器接口的设计方法，验证 7 段数码管
显示原理；
③．通过软硬件结合，了解单片机应用中软硬件的相依性。 总的来说，这次实验让我收获颇多啊，锻炼了我独自想考和动手的能力。
;查第 2 行无键按下，转查第 3 行
.
MOV A, #02H
AJMP LKP
LTHR: JB ACC.3, LFOU
MOV A, #03H
AJMP LKP
LFOU: JB
ACC.4, LFIV
MOV A, #04H
AJMP LKP
LFIV: JB
ACC.5, LSIX
MOV A, #05H
AJMP LKP
MOV A, #00H
;第 0 行有键按下，行首键码#00H 送（A）
AJMP LKP
;转求键码
LONE: JB
ACC.1, LTWO
;查第 1 行无键按下，转查第 2 行
MOV A, #01H
;第 1 行有键按下，行首键码#01H 送（A）
AJMP LKP
;转求键码
LTWO: JB
ACC.2, LTHR

微机实验报告书学号：姓名：班级：同组名单：实验日期： 2012.12.21实验题目：七段数码管的静态显示实验目标：掌握数码管显示数字的原理（功能：键盘输入一位十进制数字(0~9)，用七段数码管显示。

）解题思路：1.静态显示：按图 10（a）连接好电路，将8255的A口PA0-PA6分别与七段数码管的断码驱动输入端a-g项链，位码驱动输入端S1接+5V，S0、dp接地。

编程从键盘输入一位十进制数字，在七段数码管上显示出来。

2.动态显示：按图10（b）连接好电路，七段数码管段码连接不变，位码驱动输入端S1，S0接8255C口的PC1，PC0。

编程在两个数码管上显示“56”。

程序框图：静态显示见图11（a），动态显示见图11（b）。

关键问题分析（静态显示）：1、按键判断和程序结束判断按键来说，由于程序中必须输入数字，所以没有必要对是否按键进行判断，只需要判断按键是否在0-9之间即可。

用以下程序即可：cmp al,'0'jl exit ; jl,条件转移指令，即在小于时转移cmp al,'9'jg exit ;jg, 条件转移指令，即在大于时转移程序中还要用到“cmp”即比较指令，用来比较输入数与0、9的大小关系。

程序结束：如若输入的数字小于0或者大于9，必须直接跳出程序，即结束指令必须单独占用一个程序段，这样，程序顺序执行完毕也可以顺利返回DOS。

2、七段码显示。

实验指导书中给出了七段码的字型代码。

这样一来，七段码的显示只需要用换码指令“XLAT”便可以轻松实现。

前提是必须将七段码字型编成数码表以字符串的形式写进程序中。

3、数字键ASCII码与数值间的转换。

因为0的ASCII码为30H，所以数字键ASCII码与数值间的转换时只需减去30H即可，可用下列语句实现：sub al,30h程序清单：静态显示：data segmentioport equ 0c800h-0280hio8255a equ ioport+288hio8255b equ ioport+28bhled db 3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fhmesg1 db 0dh,0ah,'Input a num (0--9h):',0dh,0ah,'$'data endscode segmentassume cs:code,ds:datastart: mov ax,datamov ds,axmov dx,io8255b ;使8255的A口为输出方式mov al,80h ;10000000B，控制字PA以方式0输出out dx,alzby: mov dx,offset mesg1 ;显示提示信息mov ah,09hint 21hmov ah,01 ;从键盘接收字符int 21hcmp al,'0' ;是否小于0jl exit ;如若小于0，则跳转到exit退出程序cmp al,'9' ;是否大于9jg exit ; 如若大于9，则跳转到exit退出程序sub al,30h ;将所得字符的ASCII码减30H，数字键ascii码同数值转换mov bx,offset led ;bx为数码表的起始地址xlat ;求出相应的段码mov dx,io8255a ;从8255的A口输出out dx,aljmp zby ;转zbyexit: mov ah,4ch ;返回DOSint 21hcode endsend start动态显示:data segmentioport equ 0c800h-0280hio8255a equ ioport+28ahio8255b equ ioport+28bhio8255c equ ioport+288hled db 3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fh ;段码buffer1 db 5,6 ;存放要显示的个位和十位bz dw ? ;位码data endscode segmentassume cs:code,ds:datastart: mov ax,datamov ds,axmov dx,io8255b ;将8255设为A口输出mov al,80h ;10000000B，控制字PA以方式0输出out dx,almov di,offset buffer1 ;设di为显示缓冲区loop2: mov bh,02zby: mov byte ptr bz,bhpush didec diadd di, bzmov bl,[di] ;bl为要显示的数pop dimov al,0mov dx,io8255aout dx,almov bh,0mov si,offset led ;置led数码表偏移地址为SIadd si,bx ;求出对应的led数码mov al,byte ptr [si]mov dx,io8255c ;自8255A的口输出out dx,almov al,byte ptr bz ;使相应的数码管亮mov dx,io8255aout dx,almov cx,3000delay: loop delay ;延时mov bh,byte ptr bzshr bh,1jnz zbymov dx,0ffhmov ah,06int 21hje loop2 ;有键按下则退出mov dx,io8255amov al,0 ;关掉数码管显示out dx,almov ah,4ch ;返回int 21hcode endsend start运行结果：静态显示：在键盘上输入一个0-9的任意数字，会显示在数码管上。

基于8086的七人抢答器系统设计摘要：使用8255A芯片为核心设计一个具有7路抢答的竞赛抢答器，利用并行接口和开关键。

逻辑开关K0~K6代表抢答按钮，K7代表开始键也作复位键。

K7按下，显示0，抢答无效，开始建弹起，当某个逻辑开关闭合时，相当于抢答按钮按下，此时在七段数码管上将其号码显示出来，抢答成功，一轮结束后，按下复位键，使数码管置0，然后弹起复位键，继续下一轮。

竞赛抢答器系统有不同的模块组成：抢答数据读取模块、显示模块和逻辑判断模块。

抢答数据读取模块读取抢答者的号码以及开始和复位键的信息，将数据采集到系统中，主要使用硬件来实现的。

显示模块是将信息显示给选手，其中，用了数码管显示号码，LED显示灯，主要硬件来实现。

逻辑判断模块用于根据系统的设定以及及时模块的信息，对抢答数据读取模块所采集的数据进行判断，将结果送显示模块进行输出。

目录一、系统设计要求 (4)二、总体设计 (4)2.1、基本工作原理 (4)2.2、系统构成框架 (5)2.3、硬件器件选择 (5)2.4、软件设计思路 (5)三、硬件设计 (6)3.1、芯片介绍 (6)3.2、系统线路连线图 (7)3.3、连线图说明 (8)3.4、芯片工作方式选择 (8)四、软件设计 (9)4.1、程序流程图 (9)4.2、程序流程图说明 (10)4.3、程序清单 (10)五、系统操作说明 (13)六、参考文献 (13)一、系统设计要求系统需要同时满足7人抢答，控制台有一开始和复位键，当开始键按下时，显示0，判断抢答无效，开始键弹起来，当7个抢答器中的某一个按下时，在七段数码管上将其所代表的的号码显示出来，判断抢答成功，当一轮抢答结束后，控制台按下复位键，继续开始下一轮。

二、总体设计2.1 基本工作原理竞赛抢答器系统由不同的模块组成：①抢答数据读取模块；②显示模块；③逻辑判断模块；①抢答数据读取模块读取抢答者的号码以及开始和复位键的信息，将数据采集到系统中，主要使用硬件来实现的。

实验二8255A并行接口应用一、实验目的1．掌握8255A的功能及方式0、1的实现2．熟悉8255A与CPU的接口，以及传输数据的工作原理及编程方法。

3．了解七段数码管显示数字的原理。

4．掌握同时显示多位数字的技术。

二、8255应用小结1．8255的工作方式一片8255内部有3个端口，A口可以工作在方式0、方式1或方式2，B口可以工作在方式0、方式1，C口可以工作在方式0。

方式0是基本型输入/输出。

这种方式和外设交换数据时，8255端口与外设之间不使用联络线。

方式1为选通型输入/输出。

用这种方式和外界交换数据时，端口和外设之间要有联络信号。

方式2是双向数据传送，仅A口有这项功能。

当A口工作在方式2时，B口仍可以工作在方式0或方式1，但此时B口方式1只能用查询方式与CPU交换信息。

2. 工作方式选择字8255工作方式选择字共8位（如图），存放在8255控制寄存器中。

最高位D7为标志位，D7=1表示控制寄存器中存放的是工作方式选择字，D7=0表示控制寄存器中存放的是C口置位/复位控制字。

3．C口置/复位控制字8255的C口可进行位操作，即：可对8255C口的每一位进行置位或清零操作，该操作是通过设置C口置/复位字实现的（图8-10）。

C口置/复位字共8位，各位含义如下：3．8255A的控制信号与传输动作的对应关系4．命令字与初始化编程8255有两个命令字，即方式选择控制字和C口置0/置1控制字，初始化编程的步骤是：①向8255控制寄存器写入“方式选择控制字”，从而预置端口的工作方式。

②当端口预置为方式1或方式2时，再向控制寄存器写入“C口置0/置1控制字”。

这一操作的主要目的是使相应端口的中断允许触发器置0，从而禁止中断，或者使相应端口的中断允许触发器置1，从而允许端口提出中断请求。

注意：“C口置0/置1控制字”虽然是对C口进行操作，但是该控制字是命令字，所以要写入控制寄存器，而不是写入C口控制寄存器。

14
三、8255A实验过程
设置调试环境 >PORTR↵
查询实验箱PCI卡地址
TPC pci card 9054 Chip I/O Base Address : EC00 p p TPC pci card I/O Base Address : E800 p y TPC pci card Memory Base Address : DFFE0000 TPC pci card Interrupt Line : 000A
21
三、8255A实验过程
设置编程环境 编辑源程序 汇编连接得到可执行程序 完成硬件连线 程序调试
22
23
24
25
26
三、8255A实验过程
设置编程环境 编辑源程序 汇编连接得到可执行程序 完成硬件连线 程序调试及实验现象分析记录
可执行文件的运行 <文件名> ↵
27
四、8255A实验报告
学号、姓名、班级、同组名单、实验日期 实验题目 实验目标 (——功能描述) ( 功能描述) 解题思路 (——包括硬件连线和软件框图) 关键问题分析 程序清单与注释 运行结果 问题与讨论
2
8255A实验说明
一、实验内容 二、实验准备 三、实验过程 四、实验报告 (P.21)
3
一、8255A实验内容
实验二 8255可编程并行接口方式0 (P.7) 开关K0~K7控制发光二极管L0~L7的状态。 实验四(1) 七段数码管静态显示 键盘输入一位十进制数字(0~9)，用七段数码管 显示。 显示 选做实验(A或B选做一个): A. A 实验四(2) 七段数码管动态显示 B. 实验五 竞赛抢答器
11
一、825Байду номын сангаасA实验内容

电子计算器的设计主要分为键盘的编码、七段LED 数码管的显示及四则运算法则的编写三部分。

设计中我们用可编程外围接口芯片8255A 连接键盘和七段LED 数码管，用七段LED 数码管显示键盘输入信号及运算结果，利用简单的汇编语言编写相应程序进行四位自然数的有效四则运算。

由于本次实验中，实验箱是HUSYE3-MIT-16/32微机接口实验仪采用模块化、积木式的结构，各实验模块互不影响。

但可通过连线将各实验模块有机组合起来，进行微机外围接口实验。

实验箱中8279已经集成了键盘和LED数码管显示的功能。

因此，本次实验是采用了硬件设计更为简单而功能强大的8279辅助完成实验。

关键词：8279；七段LED 数码管；汇编语言；四则运算目录1选题与需求分析 (1)1.1选题 (1)1.2需求分析 (1)1.2.1课题的功能需求 (1)2总体设计 (2)2.1硬件方案 (2)2.2软件方案 (2)3详细设计 (5)3.1硬件实现 (5)3.2软件实现 (5)4设计结果 (10)5收获与体会 (15)6参考文献 (16)7附录....................................................................................... 错误！未定义书签。

1 选题与需求分析1.1 选题我选的题目是电子计算器。

电子计算器的设计主要分为键盘的编码、七段LED 数码管的显示及四则运算法则的编写三部分。

设计中我们用可编程外围接口芯片8255A 连接键盘和七段LED 数码管，用七段LED 数码管显示键盘输入信号及运算结果，利用简单的汇编语言编写相应程序进行四位自然数的有效四则运算。

由于本次实验中，实验箱是HUSYE3-MIT-16/32微机接口实验仪采用模块化、积木式的结构，各实验模块互不影响。

但可通过连线将各实验模块有机组合起来，进行微机外围接口实验。

实验箱中8279已经集成了键盘和LED数码管显示的功能。
