单片机数字显示
本例程给您展示一个很简单的数码管显示！
虽然这是个没有什么技术含量的，但绝对对初学者是个很好的提示作用。
在你懂得了这个以后，您就可以做出更多好的作品出来。

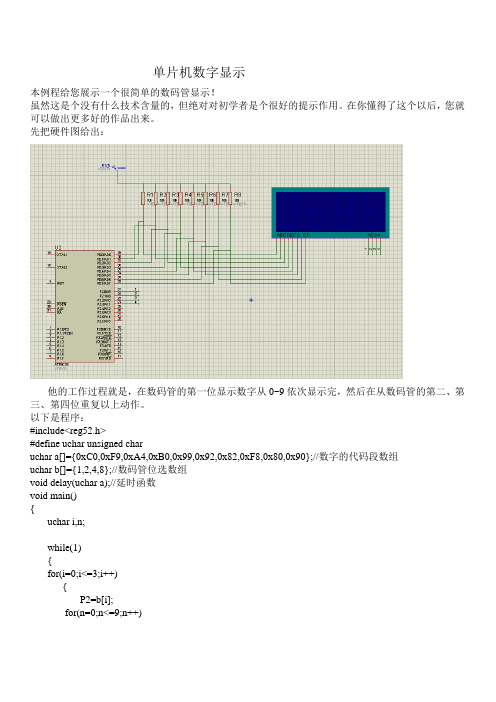

先把硬件图给出：
他的工作过程就是，在数码管的第一位显示数字从0~9依次显示完，然后在从数码管的第二、第三、第四位重复以上动作。
以下是程序：
#include<reg52.h>
#define uchar unsigned char
uchar a[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90};//数字的代码段数组
uchar b[]={1,2,4,8};//数码管位选数组
void delay(uchar a);//延时函数
void main()
{
uchar i,n;
while(1)
{
for(i=0;i<=3;i++)
{
P2=b[i];
for(n=0;n<=9;n++)
{
P0=a[n];
delay(200);
}
}
}
}
void delay(uchar a)
{
uchar x,y;
for(x=0;x<=a;x++)
for(y=0;y<=a;y++);
}
用Protues 7.7仿真软件的显示效果图：
第一位显示
第二位显示
第三位显示
第四位显示。
