信浓步进电机的主要生产基地在东莞信浓马达有限公司，信浓日本工厂生产占比不到10%，信浓日本工厂生产的步进电机是为对应日本市场那些订单批量小、交货期要求急、可以接受比较高的单价的客户需求，其他情况都是在东莞信浓工厂生产，当然步进电机以外的产品还有其他工厂生产。
信浓的产品彩页里一般只有标准步进电机型号，但标准步进电机并不是信浓的主力产品，绝大多数是定制产品，很多标准步进电机型号是没有生产过的，信浓的产品彩页上只有标准电机型号，是因为定制型号不方便公开产品信息，但标准型号可以告诉客户信浓可以生产什么尺寸、什么特性的产品。
具体信浓的标准步进电机的型号哪些是比较通用的？不太通用的标准步进电机型号应该怎么样替代到定制型号呢？维科特机电根据长期代理销售信浓步进电机的经验，给您整理了以下信浓步进电机选型建议，希望对于您的步进电机选型有帮助。
信浓28步进电机信浓28步进电机标准型号有STP-28D100X，STP-28D200X，STP-28D300X，型号其中的字母X是需要进一步明确下来是1、2还是3、4，也就是说如果选定了型号，不应该带“X”，而是下面的标准步进电机型号之一：STP-28D1001，STP-28D1002，STP-28D1003，STP-28D1004，STP-28D2001，STP-28D2002，STP-28D2003，STP-28D2004，STP-28D3001，STP-28D3002，STP-28D3003，STP-28D3004。
信浓标准28步进电机没有SST起头的型号，这些标准电机在日本设计，一般是外销型号，建议选在东莞信浓设计生产的型号来替代：STP-28D1012，STP-28D1012-01，STP-28D2006，STP-28D2006-01，STP-28D3006，STP-28D3006-01，STP-28D3006-03。
信浓35步进电机信浓35步进电机有2套模具，其中1套安装孔间距是26mm，轴径3mm，这个系列扭矩小，电机轴承小，带负载能力差，基本上是外销型号，不推荐选用，选了一般也没有货，具体型号有：SST35D1045，SST35D1065，SST35D1085，SST35D1105，SST35D1125。
◆ 湿度范围:20%RH-90%RH特点◆ RoHS 符合品◆ 绝缘耐压:500V AC /1分钟◆ 马达表面最高承受温度:100℃◆ 轴向容许负载:20N◆ 径向容许负载:90N(距安装面15mm)◆ 匹配驱动器:Y2SD2◆ 绝缘电阻:100MΩ◆ 法兰尺寸:□60mm◆ 安装孔距:47.14mm◆ 角度误差:±0.09°规格型号步距角电流deg A/PHASE Ω/PHASE 电阻电感mH/PHASE 保持力矩 N.m 转子惯量引线数量LEAD 质量kg 马达长度mm机械尺寸(单位mm )2g.cm 驱动器A+A-B+B-棕橙红黄01020304000.20.40.60.81.01.2SPEED(RPS)T O R Q U E (N .m )5024V 36V 48V 驱动器：Y2SD2标配连接线：长度300min力矩曲线0510152000.51.01.52.02.53.0SPEED(RPS)T O R Q U E (N .m )2524V 36V 48V 驱动器：Y2SD2接线图010********.30.60.91.21.51.8SPEED(RPS)T O R Q U E (N .m )5024V 36V 48V 驱动器：Y2SD2Y09-59D3-1305-PY09-59D3-3305-P Y09-59D3-5001-P0.61.2 1.81.22.43.61.83.6 5.42.44.87.23.06.09.03.67.210.8SPEED(RPS)SPEED(RPS)SPEED(RPS)24V 24V 24V 48V 48V 48V 60V 60V 60V 驱动器：Y2SD3(并联6A)驱动器：Y2SD3(并联6A)驱动器：Y2SD3(并联6A)◆ 湿度范围:20%RH-90%RH◆ 绝缘耐压:1500V AC /1分钟◆ RoHS 符合品◆ 法兰尺寸:□86mm◆ 马达表面最高承受温度:100℃◆ 轴向容许负载:60N特点◆ 角度误差:±0.09°◆ 绝缘电阻:100MΩ◆ 径向容许负载:320N(距安装面20mm)◆ 匹配驱动器:Y2SD3 or Y2SA2规格型号步距角电流deg A/PHASE Ω/PHASE 电阻电感mH/PHASE 保持力矩 N.m 转子惯量引线数量LEAD 质量kg 马达长度mm机械尺寸(单位mm )2g.cm 驱动器力矩曲线000555101010151515202020000T T T O O O R R R Q Q Q U U U E E E (((N N N ...m m m )))252525并联直流驱动型号步距角电流deg A/PHASE Ω/PHASE 电阻电感mH/PHASE 保持力矩 N.m 转子惯量引线数量LEAD 质量kg 马达长度mm2g.cm 驱动器串联交流驱动Y09-59D3-7430-PY09-59D3-7536-P Y09-59D3-7655-P102030400.61.2 1.81.22.43.61.83.6 5.42.44.87.23.06.09.03.67.210.8SPEED(RPS)SPEED(RPS)SPEED(RPS)50驱动器：Y2SA2(220VAC,串联3A)驱动器：Y2SA2(220VAC ,串联3A)驱动器：Y2SA2(220VAC ,串联3A)00055101015152020000T T T OO O RR R QQ Q U U U EE E (((NN N ...mm m )))2525接线图A+A-A+A-B+B-黑绿红蓝黄橙白棕并联接线串联接线Y09-59D3-7430-P Y09-59D3-7536-P Y09-59D3-7655-P。
STP-59D3039最初是我公司要求信浓工厂为点胶机设备行业定制的一款步进电机，十几年前的时候信浓产品彩页上主要还是6线单极驱动步进电机，所以这款电机就是按照6线标准型号SST59D3300参数定制的，主要变更之处是将电机轴径增大到8mm来提高强度，轴长加长到26mm并轴铣扁以方便安装同步轮。
在点胶机行业获得广泛应用，虽然后期大部分厂家换成另外4线双极驱动的步进电机STP-59D3074-04等型号，但目前有些厂家还是在继续选用这款步进电机。
STP-59D3039的主要电气特性参数如下：STP-59D3039主要外形尺寸：STP-59D3039接线图和引线尺寸：单极驱动的时候按照上图接线，双极驱动的时候，半绕接线可以不接A-B-，接A,Acom和B，Bcom，串联接线的时候不接Acom，Bcom，接AA-和BB-。
但现在很少用户会选用STP-59D3039本来设计目的的单极驱动方式，绝大多数用双极驱动，STP-59D3039用于点胶机的话，通常适合用半绕组接线，这样额定电流还是3A，但总有一半的绕组是浪费的，不如换成STP-59D3039并联特性参数的的STP-59D3074-04，同样电流情况下扭矩和STP-59D3039的一样，但发热量只有STP-59D3039的一半，所以STP-59D3074-04在发热量和STP-59D3039一样的情况下，可以将电流增大到4.2A来获得更大的力矩，而STP-59D3039在4.2A电流下长时间工作可能因过热烧掉了。
但如果有负载在低于300rpm转速下工作，可以用STP-59D3039串联接线，额度电流变成2.1A，这时候电机距频图可以参考SST59D3155。
综上所述，如果不是用串联接线用于低速运行场合，我们不太推荐选用STP-59D3039。
STP-59D3039单极驱动下的距频图和半绕接线可以参考SST59D3300距频图，串联接线参考SST59D3155距频图。
信浓步进电机的主要生产基地在东莞信浓马达有限公司，信浓日本工厂生产占比不到10%，信浓日本工厂生产的步进电机是为对应日本市场那些订单批量小、交货期要求急、可以接受比较高的单价的客户需求，其他情况都是在东莞信浓工厂生产，当然步进电机以外的产品还有其他工厂生产。
信浓的产品彩页里一般只有标准步进电机型号，但标准步进电机并不是信浓的主力产品，绝大多数是定制产品，很多标准步进电机型号是没有生产过的，信浓的产品彩页上只有标准电机型号，是因为定制型号不方便公开产品信息，但标准型号可以告诉客户信浓可以生产什么尺寸、什么特性的产品。
具体信浓的标准步进电机的型号哪些是比较通用的？不太通用的标准步进电机型号应该怎么样替代到定制型号呢？维科特机电根据长期代理销售信浓步进电机的经验，给您整理了以下信浓步进电机选型建议，希望对于您的步进电机选型有帮助。
信浓28步进电机信浓28步进电机标准型号有STP-28D100X，STP-28D200X，STP-28D300X，型号其中的字母X是需要进一步明确下来是1、2还是3、4，也就是说如果选定了型号，不应该带“X”，而是下面的标准步进电机型号之一：STP-28D1001，STP-28D1002，STP-28D1003，STP-28D1004，STP-28D2001，STP-28D2002，STP-28D2003，STP-28D2004，STP-28D3001，STP-28D3002，STP-28D3003，STP-28D3004。
信浓标准28步进电机没有SST起头的型号，这些标准电机在日本设计，一般是外销型号，建议选在东莞信浓设计生产的型号来替代：STP-28D1012，STP-28D1012-01，STP-28D2006，STP-28D2006-01，STP-28D3006，STP-28D3006-01，STP-28D3006-03。
信浓35步进电机信浓35步进电机有2套模具，其中1套安装孔间距是26mm，轴径3mm，这个系列扭矩小，电机轴承小，带负载能力差，基本上是外销型号，不推荐选用，选了一般也没有货，具体型号有：SST35D1045，SST35D1065，SST35D1085，SST35D1105，SST35D1125。
信浓步进电机常用型号信浓之前主要是为施乐、理光、佳能等大客户定制步进电机等产品，通过经销商渠道在中国推广信浓步进电机之后才开始生产销售信浓标准步进电机，信浓的产品彩页一般只有标准步进电机型号，但标准步进电机在信浓步进电机的产销量占比比较低，主要为客户定制产品，很多标准型号步进电机是从来没有生产的，信浓产品彩页上只有标准电机型号，是因为定制型号不方便公开产品信息，但标准型号可以告诉客户信浓能够生产什么尺寸、什么特性的产品。
当然，定制产品就不能够采购批量太小，选型步进电机就希望选市面上比较通用的，走货量大的型号，这样货期比较快，也容易拿到比较好的价格。
哪些是信浓步进电机常用型号呢？维科特机电根据我们代理销售信浓步进电机十几年的经验，给您整理了以下常用信浓步进电机清单，希望对于您的步进电机选型有帮助。
STP-28D1012，STP-28D1012-01，STP-28D2006，STP-28D2006-01，STP-28D3006，STP-28D3006-01，STP-28D3006-03STH-35D2013-01，STH-35D2014SST36C0030，SST36C1030，SST36C1080，STH-36C1074STH-39D0009，STH-39D0019，STH-39D1143，STH-39D1144，STH-39D2008SST42C1065，SST42C2040，SST42C2080，SST42C1024，SST42C2003，SST42C2013 SST42D1040，SST42D2120，STP-42D0024，STP-42D1091，STP-42D1095，STP-42D1103-01，STP-42D1127，STP-42D2101，STP-42D2101-01，STP-42D2188，STP-42D3025，STP-42D4042，STP-42D4042-01，STP-42D4042-02，STP-42D4042-03，STP-42D4042-04SST43D1065，SST43D1066，SST43D1100，SST43D1125，SST43D1155，SST43D2040，STP-43D1079，STP-43D1090，STP-43D2035，STP-43D2035-01，STP-43D2119，STP-43D2119-01，STP-43D2138-01，STP-43D2138-02，STP-43D3012，STP-43D3069-01，STP-43D3090SST45D2030，STP-45D0011，STP-45D1021SST56C3200，SST56C5300，STP-56C3002SST58D4830，STP-58D4008，STP-58D4008-01，STP-58D4008-02，STP-58D5010，STP-58D5011SST59D1105，SST59D1305，SST59D1300，SST59D1301，SST59D3100，SST59D3105，SST59D3200，SST59D3300，SST59D3301，SST59D3305，SST59D3306，SST59D5200，SST59D5255，SST59D5300，SST59D5305，STP-59D1060，STP-59D1080，STP-59D2011，STP-59D2036，STP-59D2046，STP-59D3005，STP-59D3005-01，STP-59D3030，STP-59D3039，STP-59D3039-01，STP-59D3044，STP-59D3046，STP-59D3074，STP-59D3074-01，STP-59D3074-02，STP-59D3074-03，STP-59D3074-04，STP-59D3075，STP-59D3090，STP-59D3090-01，STP-59D3153，STP-59D3174，STP-59D3179，STP-59D3196，STP-59D5005，STP-59D5005-01，STP-59D5007，STP-59D5007-01，STP-59D5011，STP-59D5011-01，STP-59D5011-02，STP-59D5025，STP-59D5026，STP-59D5026-01，STP-59D5026-02，STP-58D5058，STP-58D5058-01，STP-59D5062，STP-59D5091，STP-59D5109STP-60D4200，SST60D5300，STP-60D3026，STP-60D5011，STP-60D5012SST86D0605，SST86D1300，SST86D1405，SST86D1605，SST86D3605，SST86D5605，STP-86D1009，STP-86D1014，STP-86D3007，STP-86D3016，STP-86D5007 带编码器步进电机型号：STP-28D1013，STP-28D1013-01，STP-43D3083，STP-59D5122，STP-86D2001，STP-86D4001减速步进电机型号：S42D110A-MA3R6，S42D110A-MA7R2，S42D110A-MA009，S42D110A-MA010，S42D110A-MA018，S42D110A-MA036，S42D110A-MA050，S42D110A-MA100 S60D120A-MA3R6，S60D120A-MA7R2，S60D120A-MA009，S60D120A-MA010，S60D120A-MA018，S60D120A-MA036，S60D120A-MA050，S60D120A-MA100 S90D130A-MA3R6，S90D130A-MA7R2，S90D130A-MA009，S90D130A-MA010，S90D130A-MA018，S90D130A-MA036驱动器型号：XNFDR4，XNFDR6，XNFDR9维科特机电十几年来专注于步进电机产品及其配套产品的供应及服务，信浓步进电机的具体选型及咨询服务请访问公司官网。

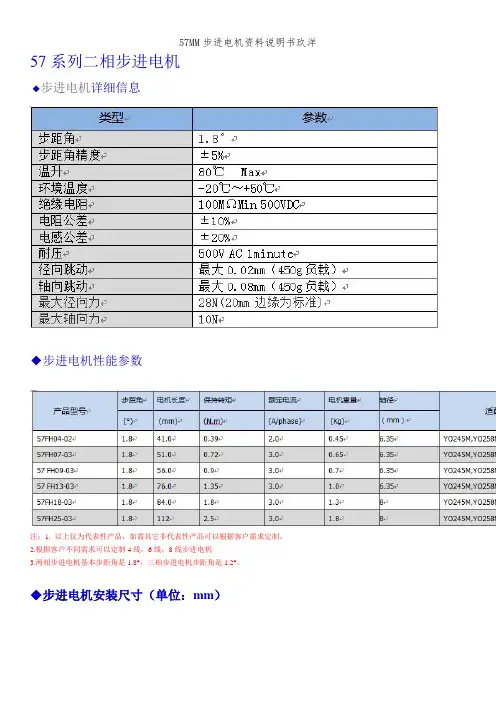

57系列二相步进电机◆步进电机详细信息◆步进电机性能参数注：1. 以上仅为代表性产品，如需其它非代表性产品可以根据客户需求定制。
2.根据客户不同需求可以定制4线，6线，8线步进电机3.两相步进电机基本步距角是1.8°，三相步进电机步距角是1.2°。
◆步进电机安装尺寸（单位：mm）57 FH系列步进电机标准出轴为光轴，直径6.35mm，直径8mm，伸出轴长度21mm。
可按用户要求铣单扁、做双出轴、变更出轴长度；也可按用户要求定制电气参数，例如电流大小；或根据用户使用环境做参数调整，例如供电电压36V要求低速大力矩；还可按用户提供样品仿制步进电机。
◆步进电机曲线图说明◆步进电机接线图说明注意：◆电机特性数据和技术数据都是在匹配我公司驱动器驱动YBM86的情况下测得，测试电压为DC28V。
◆步进电机力矩测试数据与驱动器型号、参数设置、驱动器供电电压密切相关；同规格步进电机因定转子间隙不同，饶线方式不同，其矩频特性也不同。
◆电机安装前务必用电机前端盖安装止口定位，并注意公差配合，严格保证电机轴与负载轴的同心度，不同心会导致断轴。
◆电机与负载连接时，严禁敲击，电机轴与轴承受敲击后可能影响电机性能，甚至损坏。
◆电机与驱动器连接时，请勿接错相，错相或缺相时电机不能正常运转，可能损伤步进电机驱动器。
◆无电机接线图时，用万用表测量，电机线两两相通，分别接A+A-、B+B-。
无万用表时，挑两根电机线短接，若电机轴旋转阻力增大，则这两根线是一组线圈。
电机旋转初始方向与所需方向相反时，把A+A-两线换位即可57BYGH系列步进电机说明书步距角：0.9/1.8度绝缘电阻：500 V DC 100MΩ绝缘强度：500V AC 1 Minute温升：65Ｋ环境温度：-10℃~+55℃绝缘等级：Ｂ二相混合式步进电机型号相数电压（V）额定电流(A)电阻(Ω)电感(mH)静转矩(Kg.cm)定位转矩（kg.cm）重量(Kg)机身长(mm)出轴长(mm)接线图57BYGH101 4 3 1.3 2.3 2.2 4.9 0.3 0.45 45 21 a 57BYGH102 2 5.1 0.75 6.8 12.5 5 0.3 0.45 45 21 b 57BYGH201 4 12 0.7 17.5 22 8.5 0.7 0.65 55 21 a 57BYGH202 2 2.4 1.5 1.6 4.0 8 0.7 0.65 55 21 b 57BYGH203 4 5 1.5 3.3 3.6 8.5 0.7 0.65 55 21 a 57BYGH204 4 2.7 3 0.9 1.4 8.5 0.7 0.65 55 21 a 57BYGH205 2 4.4 1.15 3.8 8 9 0.7 0.65 55 21 b 57BYGH206 4 4 1.6 2.5 3.5 8.5 0.7 0.65 55 21 a 57BYGH207 4 3 2 1.5 2 8.5 0.7 0.65 55 21 a 57BYGH208 2 1.8 3 0.6 1.3 8.5 0.7 0.65 55 21 b 57BYGH209 2 4.5 1.5 3 5.4 9 0.7 0.65 55 21 b 57BYGH301 4 3.0 3 1.0 1.8 14 0.9 1.0 76 21 a 57BYGH302 4 2.6 2.4 1.1 1.9 14 0.9 1.0 76 21 a 57BYGH303 4 5.4 1.5 3.6 6.8 14 0.9 1.0 76 21 a 57BYGH304 4 7 1.5 4.7 7.4 14 0.9 1.0 76 21 a 57BYGH306 2 2.7 3 0.9 2.2 15 0.9 1.0 76 21 b 57BYGH308 4 2.4 3 0.8 1.7 14 0.9 1.0 76 21 a 57BYGH401 4 2.7 3 0.9 1.9 20 1.1 1.5 96 21 a型号相数电压（V）额定电流(A)电阻(Ω)电感(mH)静转矩(Kg.cm)定位转矩（kg.cm）重量(Kg)机身长(mm)出轴长(mm)接线图接线说明：步进电机与步进电机驱动器的接法很简单：只要能分清楚电机的A+，A-，B+，B-端就可以了。
SST59D1300是信浓公司一款标准57步进电机型号，在目前市面上比较常用，特别是在体外诊断医疗设备行业比较常用。
这款步进电机的主要特性参数为：单级驱动时的距频图：SST59D1300外形尺寸和接线图如下：看外形图知道，这款步进电机出轴是园轴，因为国内大部分用户还是用螺钉固定同步轮使用，园轴就很不方便，需要将步进电机圆轴铣出扁位，这种二次加工费力费时费钱，关键是因为二次加工容易造成质量隐患，二次加工环境是不是能够保证满足RoHS等环保要求也很难说，所以强烈推荐替代的定制型号STP-59D1060。
这款定制型号和SST59D1300特性参数一样，改变之处是轴铣V形槽了，轴长度增加到26mm，比一般轴铣扁的固定方式更可靠，这样电机出轴不用再二次加工了。
STP-59D1060和SST59D1300不同之处的出轴尺寸图如下：但如果是配抱死结构固定的联轴器使用，可以还是使用圆轴SST59D1300合适。
现在主流驱动器或者步进电机驱动芯片都是选用双极驱动，这款6线单极驱动的步进电机并不是最合适的，一般医疗设备上步进电机的转速都不高，客户常用串联接线使用来获得低速大力矩，串联接线时的额度电流变成0.7倍也就是2.1A，保持力矩是1.4倍，但电机工作速度上升到一定程度后（和驱动电压有关），串联接线的力矩反而不及半绕接线的力矩，但有些医疗设备厂家的设备种类多，各种设备的工作速度要求是不一样的，这样根据需要使用要求分别用半绕接线使用或者串联接线使用，可以只使用一款步进电机就可以对应了，提高电机的通用性。
如果不是这种考虑，建议还是直接选用4线双极驱动电机更合适，具体请和我们沟通使用要求来选型。
SST59D1300串联接线的距频图可以参考SST59D1155距频图：配套驱动器推荐选用DM9045，电压范围DC18~90V，电流峰值1.0~4.5A，最大细分128细分，带自检和连续自运行、受控自运行等功能，支持单双脉冲信号，运行噪声低。
SST59D5300是信浓公司一款标准57步进电机型号，在目前市面上比较常用，特别是在体外诊断医疗设备行业比较常用。
这款步进电机的主要特性参数为：单级驱动时的距频图：SST59D5300外形尺寸和接线图如下：看外形图知道，这款步进电机出轴是园轴，因为国内大部分用户还是用螺钉固定同步轮使用，园轴就很不方便，需要将步进电机圆轴铣出扁位，这种二次加工费力费时费钱，关键是因为二次加工容易造成质量隐患，二次加工环境是不是能够保证满足RoHS等环保要求也很难说，所以强烈推荐替代的定制型号STP-59D5058。
这款定制型号和SST59D5300特性参数一样，改变之处是轴铣V形槽了，比一般轴铣扁的固定方式更可靠，这样电机出轴不用再二次加工了。
STP-59D5058和SST59D5300不同之处的出轴尺寸图如下：但如果是配抱死结构固定的联轴器使用，可以还是使用圆轴SST59D5300。
现在主流驱动器或者步进电机驱动芯片都是选用双极驱动，这款6线单极驱动的步进电机并不是最合适的，一般医疗设备上步进电机的转速都不高，客户常用串联接线使用来获得低速大力矩，串联接线时的额度电流变成0.7倍也就是2.1A，保持力矩是1.4倍。
SST59D5300在DC24V驱动电压下，串联接线2.1A额度电流使用时，超过250rpm左右的转速后，串联接线的力矩反而不及半绕接线的力矩，但有些医疗设备厂家的设备种类多，各种设备的工作速度要求是不一样的，这样根据需要使用要求分别用半绕接线使用或者串联接线使用，可以只使用一款步进电机就可以对应了，提高电机的通用性。
如果不是这种考虑，建议还是直接选用4线双极驱动电机更合适，具体请和我们沟通使用要求来选型。
SST59D5300串联接线的距频图可以参考SST59D5155距频图：在自动化设备行业，如果不是从早期开始一直使用单极驱动，而是使用双极驱动的话，推荐使用双极驱动特性的定制型号STP-59D5026，这款步进电机的详细选型及使用说明，可以搜百度文库文章《STP-59D5026选型及使用说明》。
