信浓步进电机的主要生产基地在东莞信浓马达有限公司，信浓日本工厂生产占比不到10%，信浓日本工厂生产的步进电机是为对应日本市场那些订单批量小、交货期要求急、可以接受比较高的单价的客户需求，其他情况都是在东莞信浓工厂生产，当然步进电机以外的产品还有其他工厂生产。
信浓的产品彩页里一般只有标准步进电机型号，但标准步进电机并不是信浓的主力产品，绝大多数是定制产品，很多标准步进电机型号是没有生产过的，信浓的产品彩页上只有标准电机型号，是因为定制型号不方便公开产品信息，但标准型号可以告诉客户信浓可以生产什么尺寸、什么特性的产品。
具体信浓的标准步进电机的型号哪些是比较通用的？不太通用的标准步进电机型号应该怎么样替代到定制型号呢？维科特机电根据长期代理销售信浓步进电机的经验，给您整理了以下信浓步进电机选型建议，希望对于您的步进电机选型有帮助。
信浓28步进电机信浓28步进电机标准型号有STP-28D100X，STP-28D200X，STP-28D300X，型号其中的字母X是需要进一步明确下来是1、2还是3、4，也就是说如果选定了型号，不应该带“X”，而是下面的标准步进电机型号之一：STP-28D1001，STP-28D1002，STP-28D1003，STP-28D1004，STP-28D2001，STP-28D2002，STP-28D2003，STP-28D2004，STP-28D3001，STP-28D3002，STP-28D3003，STP-28D3004。
信浓标准28步进电机没有SST起头的型号，这些标准电机在日本设计，一般是外销型号，建议选在东莞信浓设计生产的型号来替代：STP-28D1012，STP-28D1012-01，STP-28D2006，STP-28D2006-01，STP-28D3006，STP-28D3006-01，STP-28D3006-03。
信浓35步进电机信浓35步进电机有2套模具，其中1套安装孔间距是26mm，轴径3mm，这个系列扭矩小，电机轴承小，带负载能力差，基本上是外销型号，不推荐选用，选了一般也没有货，具体型号有：SST35D1045，SST35D1065，SST35D1085，SST35D1105，SST35D1125。
◆ 湿度范围:20%RH-90%RH特点◆ RoHS 符合品◆ 绝缘耐压:500V AC /1分钟◆ 马达表面最高承受温度:100℃◆ 轴向容许负载:20N◆ 径向容许负载:90N(距安装面15mm)◆ 匹配驱动器:Y2SD2◆ 绝缘电阻:100MΩ◆ 法兰尺寸:□60mm◆ 安装孔距:47.14mm◆ 角度误差:±0.09°规格型号步距角电流deg A/PHASE Ω/PHASE 电阻电感mH/PHASE 保持力矩 N.m 转子惯量引线数量LEAD 质量kg 马达长度mm机械尺寸(单位mm )2g.cm 驱动器A+A-B+B-棕橙红黄01020304000.20.40.60.81.01.2SPEED(RPS)T O R Q U E (N .m )5024V 36V 48V 驱动器：Y2SD2标配连接线：长度300min力矩曲线0510152000.51.01.52.02.53.0SPEED(RPS)T O R Q U E (N .m )2524V 36V 48V 驱动器：Y2SD2接线图010********.30.60.91.21.51.8SPEED(RPS)T O R Q U E (N .m )5024V 36V 48V 驱动器：Y2SD2Y09-59D3-1305-PY09-59D3-3305-P Y09-59D3-5001-P0.61.2 1.81.22.43.61.83.6 5.42.44.87.23.06.09.03.67.210.8SPEED(RPS)SPEED(RPS)SPEED(RPS)24V 24V 24V 48V 48V 48V 60V 60V 60V 驱动器：Y2SD3(并联6A)驱动器：Y2SD3(并联6A)驱动器：Y2SD3(并联6A)◆ 湿度范围:20%RH-90%RH◆ 绝缘耐压:1500V AC /1分钟◆ RoHS 符合品◆ 法兰尺寸:□86mm◆ 马达表面最高承受温度:100℃◆ 轴向容许负载:60N特点◆ 角度误差:±0.09°◆ 绝缘电阻:100MΩ◆ 径向容许负载:320N(距安装面20mm)◆ 匹配驱动器:Y2SD3 or Y2SA2规格型号步距角电流deg A/PHASE Ω/PHASE 电阻电感mH/PHASE 保持力矩 N.m 转子惯量引线数量LEAD 质量kg 马达长度mm机械尺寸(单位mm )2g.cm 驱动器力矩曲线000555101010151515202020000T T T O O O R R R Q Q Q U U U E E E (((N N N ...m m m )))252525并联直流驱动型号步距角电流deg A/PHASE Ω/PHASE 电阻电感mH/PHASE 保持力矩 N.m 转子惯量引线数量LEAD 质量kg 马达长度mm2g.cm 驱动器串联交流驱动Y09-59D3-7430-PY09-59D3-7536-P Y09-59D3-7655-P102030400.61.2 1.81.22.43.61.83.6 5.42.44.87.23.06.09.03.67.210.8SPEED(RPS)SPEED(RPS)SPEED(RPS)50驱动器：Y2SA2(220VAC,串联3A)驱动器：Y2SA2(220VAC ,串联3A)驱动器：Y2SA2(220VAC ,串联3A)00055101015152020000T T T OO O RR R QQ Q U U U EE E (((NN N ...mm m )))2525接线图A+A-A+A-B+B-黑绿红蓝黄橙白棕并联接线串联接线Y09-59D3-7430-P Y09-59D3-7536-P Y09-59D3-7655-P。
STP-59D3039最初是我公司要求信浓工厂为点胶机设备行业定制的一款步进电机，十几年前的时候信浓产品彩页上主要还是6线单极驱动步进电机，所以这款电机就是按照6线标准型号SST59D3300参数定制的，主要变更之处是将电机轴径增大到8mm来提高强度，轴长加长到26mm并轴铣扁以方便安装同步轮。
在点胶机行业获得广泛应用，虽然后期大部分厂家换成另外4线双极驱动的步进电机STP-59D3074-04等型号，但目前有些厂家还是在继续选用这款步进电机。
STP-59D3039的主要电气特性参数如下：STP-59D3039主要外形尺寸：STP-59D3039接线图和引线尺寸：单极驱动的时候按照上图接线，双极驱动的时候，半绕接线可以不接A-B-，接A,Acom和B，Bcom，串联接线的时候不接Acom，Bcom，接AA-和BB-。
但现在很少用户会选用STP-59D3039本来设计目的的单极驱动方式，绝大多数用双极驱动，STP-59D3039用于点胶机的话，通常适合用半绕组接线，这样额定电流还是3A，但总有一半的绕组是浪费的，不如换成STP-59D3039并联特性参数的的STP-59D3074-04，同样电流情况下扭矩和STP-59D3039的一样，但发热量只有STP-59D3039的一半，所以STP-59D3074-04在发热量和STP-59D3039一样的情况下，可以将电流增大到4.2A来获得更大的力矩，而STP-59D3039在4.2A电流下长时间工作可能因过热烧掉了。
但如果有负载在低于300rpm转速下工作，可以用STP-59D3039串联接线，额度电流变成2.1A，这时候电机距频图可以参考SST59D3155。
综上所述，如果不是用串联接线用于低速运行场合，我们不太推荐选用STP-59D3039。
STP-59D3039单极驱动下的距频图和半绕接线可以参考SST59D3300距频图，串联接线参考SST59D3155距频图。
信浓步进电机的主要生产基地在东莞信浓马达有限公司，信浓日本工厂生产占比不到10%，信浓日本工厂生产的步进电机是为对应日本市场那些订单批量小、交货期要求急、可以接受比较高的单价的客户需求，其他情况都是在东莞信浓工厂生产，当然步进电机以外的产品还有其他工厂生产。
信浓的产品彩页里一般只有标准步进电机型号，但标准步进电机并不是信浓的主力产品，绝大多数是定制产品，很多标准步进电机型号是没有生产过的，信浓的产品彩页上只有标准电机型号，是因为定制型号不方便公开产品信息，但标准型号可以告诉客户信浓可以生产什么尺寸、什么特性的产品。
具体信浓的标准步进电机的型号哪些是比较通用的？不太通用的标准步进电机型号应该怎么样替代到定制型号呢？维科特机电根据长期代理销售信浓步进电机的经验，给您整理了以下信浓步进电机选型建议，希望对于您的步进电机选型有帮助。
信浓28步进电机信浓28步进电机标准型号有STP-28D100X，STP-28D200X，STP-28D300X，型号其中的字母X是需要进一步明确下来是1、2还是3、4，也就是说如果选定了型号，不应该带“X”，而是下面的标准步进电机型号之一：STP-28D1001，STP-28D1002，STP-28D1003，STP-28D1004，STP-28D2001，STP-28D2002，STP-28D2003，STP-28D2004，STP-28D3001，STP-28D3002，STP-28D3003，STP-28D3004。
信浓标准28步进电机没有SST起头的型号，这些标准电机在日本设计，一般是外销型号，建议选在东莞信浓设计生产的型号来替代：STP-28D1012，STP-28D1012-01，STP-28D2006，STP-28D2006-01，STP-28D3006，STP-28D3006-01，STP-28D3006-03。
信浓35步进电机信浓35步进电机有2套模具，其中1套安装孔间距是26mm，轴径3mm，这个系列扭矩小，电机轴承小，带负载能力差，基本上是外销型号，不推荐选用，选了一般也没有货，具体型号有：SST35D1045，SST35D1065，SST35D1085，SST35D1105，SST35D1125。
信浓步进电机常用型号信浓之前主要是为施乐、理光、佳能等大客户定制步进电机等产品，通过经销商渠道在中国推广信浓步进电机之后才开始生产销售信浓标准步进电机，信浓的产品彩页一般只有标准步进电机型号，但标准步进电机在信浓步进电机的产销量占比比较低，主要为客户定制产品，很多标准型号步进电机是从来没有生产的，信浓产品彩页上只有标准电机型号，是因为定制型号不方便公开产品信息，但标准型号可以告诉客户信浓能够生产什么尺寸、什么特性的产品。
当然，定制产品就不能够采购批量太小，选型步进电机就希望选市面上比较通用的，走货量大的型号，这样货期比较快，也容易拿到比较好的价格。
哪些是信浓步进电机常用型号呢？维科特机电根据我们代理销售信浓步进电机十几年的经验，给您整理了以下常用信浓步进电机清单，希望对于您的步进电机选型有帮助。
STP-28D1012，STP-28D1012-01，STP-28D2006，STP-28D2006-01，STP-28D3006，STP-28D3006-01，STP-28D3006-03STH-35D2013-01，STH-35D2014SST36C0030，SST36C1030，SST36C1080，STH-36C1074STH-39D0009，STH-39D0019，STH-39D1143，STH-39D1144，STH-39D2008SST42C1065，SST42C2040，SST42C2080，SST42C1024，SST42C2003，SST42C2013 SST42D1040，SST42D2120，STP-42D0024，STP-42D1091，STP-42D1095，STP-42D1103-01，STP-42D1127，STP-42D2101，STP-42D2101-01，STP-42D2188，STP-42D3025，STP-42D4042，STP-42D4042-01，STP-42D4042-02，STP-42D4042-03，STP-42D4042-04SST43D1065，SST43D1066，SST43D1100，SST43D1125，SST43D1155，SST43D2040，STP-43D1079，STP-43D1090，STP-43D2035，STP-43D2035-01，STP-43D2119，STP-43D2119-01，STP-43D2138-01，STP-43D2138-02，STP-43D3012，STP-43D3069-01，STP-43D3090SST45D2030，STP-45D0011，STP-45D1021SST56C3200，SST56C5300，STP-56C3002SST58D4830，STP-58D4008，STP-58D4008-01，STP-58D4008-02，STP-58D5010，STP-58D5011SST59D1105，SST59D1305，SST59D1300，SST59D1301，SST59D3100，SST59D3105，SST59D3200，SST59D3300，SST59D3301，SST59D3305，SST59D3306，SST59D5200，SST59D5255，SST59D5300，SST59D5305，STP-59D1060，STP-59D1080，STP-59D2011，STP-59D2036，STP-59D2046，STP-59D3005，STP-59D3005-01，STP-59D3030，STP-59D3039，STP-59D3039-01，STP-59D3044，STP-59D3046，STP-59D3074，STP-59D3074-01，STP-59D3074-02，STP-59D3074-03，STP-59D3074-04，STP-59D3075，STP-59D3090，STP-59D3090-01，STP-59D3153，STP-59D3174，STP-59D3179，STP-59D3196，STP-59D5005，STP-59D5005-01，STP-59D5007，STP-59D5007-01，STP-59D5011，STP-59D5011-01，STP-59D5011-02，STP-59D5025，STP-59D5026，STP-59D5026-01，STP-59D5026-02，STP-58D5058，STP-58D5058-01，STP-59D5062，STP-59D5091，STP-59D5109STP-60D4200，SST60D5300，STP-60D3026，STP-60D5011，STP-60D5012SST86D0605，SST86D1300，SST86D1405，SST86D1605，SST86D3605，SST86D5605，STP-86D1009，STP-86D1014，STP-86D3007，STP-86D3016，STP-86D5007 带编码器步进电机型号：STP-28D1013，STP-28D1013-01，STP-43D3083，STP-59D5122，STP-86D2001，STP-86D4001减速步进电机型号：S42D110A-MA3R6，S42D110A-MA7R2，S42D110A-MA009，S42D110A-MA010，S42D110A-MA018，S42D110A-MA036，S42D110A-MA050，S42D110A-MA100 S60D120A-MA3R6，S60D120A-MA7R2，S60D120A-MA009，S60D120A-MA010，S60D120A-MA018，S60D120A-MA036，S60D120A-MA050，S60D120A-MA100 S90D130A-MA3R6，S90D130A-MA7R2，S90D130A-MA009，S90D130A-MA010，S90D130A-MA018，S90D130A-MA036驱动器型号：XNFDR4，XNFDR6，XNFDR9维科特机电十几年来专注于步进电机产品及其配套产品的供应及服务，信浓步进电机的具体选型及咨询服务请访问公司官网。

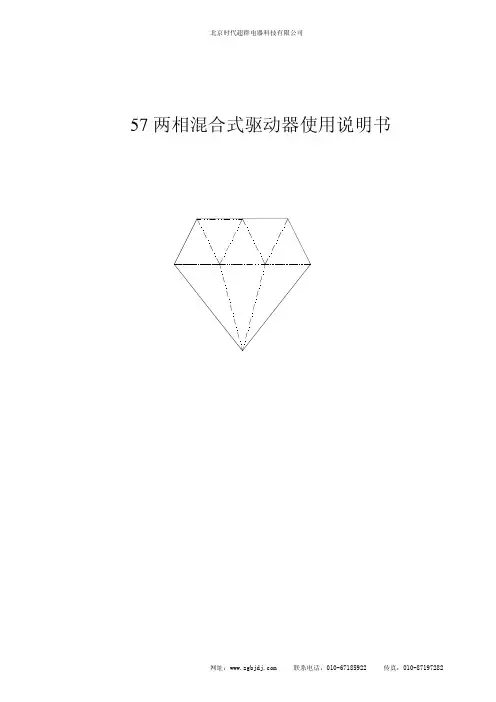

57两相混合式驱动器使用说明书目 录第一章 概述 (1)第二章参数说明 (1)第三章安装尺寸............................................................. . (2)第四章 驱动器使用方法 (3)1.驱动器接线示意图 (3)2.使用步骤 (4)3.输入信号说明 (5)4.输入信号内部接口电路 (5)5.信号的电方式............................................................. .. (6)6.CP信号的脉冲宽度 (6)7. DIR信号起作用时刻 (6)8.电机升降速设计简介 (7)9.电机相电流设定 (7)10.细分设定 (7)第一章概述本款57两相混合式步进电机驱动器是BROTHER中的新产品，用于驱动两相或者四相混合式步进电机。
体积更小、性能更加稳定。
低频特性有很大提高。
第二章参数说明电流设定值： 0.45A，0.9A，1.35A，1.8A，2.25A，2.7A，3.15A每转步数： 200 （步距角1.8度）400 （步距角0.9度）800 （步距角0.45度）1600 （步距角0.225度）3200 （步距角0.1125度）6400 （步距角0.05625度）12800 （步距角0.028125度）输入脉冲方式： 单脉冲与双脉冲可选工作电源： DC20-40V一组配套电机： 42至57系列二相或四相混合式步进电机面板图 :第三章 按装尺寸第四章 驱动器使用方法 1.驱动器接线示意图图中标号释义：CP+：单脉冲模式，脉冲正输入端CP-：单脉冲模式，脉冲负输入端U/D+: 单脉冲模式，方向电平的正输入端 U/D-：单脉冲模式，方向电平的负输入端 CW+：双脉冲模式，正脉冲的正输入端 CW-：双脉冲模式，正脉冲的负输入端 CCW+：双脉冲模式，负脉冲的正输入端 CCW-：双脉冲模式，负脉冲的负输入端 PD+：脱机信号正输入端PD-：脱机信号负输入端电机与驱动接线2.使用步骤（1）参考面板提示，通过拨位开关设定您所需要的细分数，在CP脉冲能允许的情况下，尽量选用较大的细分数；（2）参考面板提示，通过拨位开关设定电机的相电流，一般设定为和电机额定相电流相，如果能够拖动负载，可以设定为小于电机额；定相电流，但不能设定为大于电机额定相电流；（3）驱动器在步进脉冲信号停止施加２秒左右，会自动进入半电流状态，这时电机相电流为运行时的一半，以减小功耗和保护电机。
一些工程师手上没有信浓步进电机的规格书或者接线图，不知道怎么样将信浓步进电机和驱动器之间正确地接线，下面整理了常见的信浓步进电机的接线图，希望能够对您有所帮助。
驱动器的面板上通常都标示了每个接线口的含义，将步进电机的A+A-B+B-引线对应接到驱动器上就可以了，见下图。
驱动器铭板上接线柱含义示例步进电机规格书上的接线图示例要得到信浓步进电机接线图，最可靠的方式还是从自己的进货商那里拿到对应型号步进电机的规格书，步进电机规格书里面有接线图，如果一时拿不到步进电机的规格书，可以按照下面方式接线。
第一种方式就是通过测量步进电机每根引线之间的电阻值来判断引线的含义。
信浓马达公司目前只专注于生产两相混合式步进电机，即使没有步进电机接线图，通过测量步进电机引出线之间的电阻也是可以判断各引线的含义，虽然不知道哪根线是A+A-或者B+B-等，但不影响和驱动器的接线使用。
具体方法是：用万用表测试各个引线之间的电阻值，由于A、B相引线之间是断开的，电阻无限大，所以有电阻值的引线之间是同一相的，我们就认定其中一相是A相，另外一相是B相，分别接到驱动器上的A、B相，如果发现电机转向不对，任意一相的引线内部对换一下接线位置就可以了，但如果是6线的电机，就要判断哪个是COM线，COM线和同一相的另外两根接线之间的电阻值是其他两根线之间电阻值的一半，根据这个可以判断COM线。
如果没有步进电机规格书，也没有万用表，或者不想费神测量，那就参考下面信浓步进电机的接线图。
信浓步进电机引线式样或者插头式配引线的情况下，步进电机引线的颜色是有标准定义的（信浓按照客户指定的颜色定制的步进电机产品除外），大部分信浓步进电机引线颜色是按照标准线色来定义的，见下图。
也就是说信浓步进电机的“A+A-B+B-”引线颜色分别是“棕橙红黄”，Acom线是黑色，Bcom线是白色，Com线是AB相共用的时候是黑色线，这种步进电机是5根线。
但56C系列，86D系列和60/90减速步进电机的引线颜色和标准颜色不一样，见下图。
SST59D1300是信浓公司一款标准57步进电机型号，在目前市面上比较常用，特别是在体外诊断医疗设备行业比较常用。
这款步进电机的主要特性参数为：单级驱动时的距频图：SST59D1300外形尺寸和接线图如下：看外形图知道，这款步进电机出轴是园轴，因为国内大部分用户还是用螺钉固定同步轮使用，园轴就很不方便，需要将步进电机圆轴铣出扁位，这种二次加工费力费时费钱，关键是因为二次加工容易造成质量隐患，二次加工环境是不是能够保证满足RoHS等环保要求也很难说，所以强烈推荐替代的定制型号STP-59D1060。
这款定制型号和SST59D1300特性参数一样，改变之处是轴铣V形槽了，轴长度增加到26mm，比一般轴铣扁的固定方式更可靠，这样电机出轴不用再二次加工了。
STP-59D1060和SST59D1300不同之处的出轴尺寸图如下：但如果是配抱死结构固定的联轴器使用，可以还是使用圆轴SST59D1300合适。
现在主流驱动器或者步进电机驱动芯片都是选用双极驱动，这款6线单极驱动的步进电机并不是最合适的，一般医疗设备上步进电机的转速都不高，客户常用串联接线使用来获得低速大力矩，串联接线时的额度电流变成0.7倍也就是2.1A，保持力矩是1.4倍，但电机工作速度上升到一定程度后（和驱动电压有关），串联接线的力矩反而不及半绕接线的力矩，但有些医疗设备厂家的设备种类多，各种设备的工作速度要求是不一样的，这样根据需要使用要求分别用半绕接线使用或者串联接线使用，可以只使用一款步进电机就可以对应了，提高电机的通用性。
如果不是这种考虑，建议还是直接选用4线双极驱动电机更合适，具体请和我们沟通使用要求来选型。
SST59D1300串联接线的距频图可以参考SST59D1155距频图：配套驱动器推荐选用DM9045，电压范围DC18~90V，电流峰值1.0~4.5A，最大细分128细分，带自检和连续自运行、受控自运行等功能，支持单双脉冲信号，运行噪声低。
SST59D5300是信浓公司一款标准57步进电机型号，在目前市面上比较常用，特别是在体外诊断医疗设备行业比较常用。
这款步进电机的主要特性参数为：单级驱动时的距频图：SST59D5300外形尺寸和接线图如下：看外形图知道，这款步进电机出轴是园轴，因为国内大部分用户还是用螺钉固定同步轮使用，园轴就很不方便，需要将步进电机圆轴铣出扁位，这种二次加工费力费时费钱，关键是因为二次加工容易造成质量隐患，二次加工环境是不是能够保证满足RoHS等环保要求也很难说，所以强烈推荐替代的定制型号STP-59D5058。
这款定制型号和SST59D5300特性参数一样，改变之处是轴铣V形槽了，比一般轴铣扁的固定方式更可靠，这样电机出轴不用再二次加工了。
STP-59D5058和SST59D5300不同之处的出轴尺寸图如下：但如果是配抱死结构固定的联轴器使用，可以还是使用圆轴SST59D5300。
现在主流驱动器或者步进电机驱动芯片都是选用双极驱动，这款6线单极驱动的步进电机并不是最合适的，一般医疗设备上步进电机的转速都不高，客户常用串联接线使用来获得低速大力矩，串联接线时的额度电流变成0.7倍也就是2.1A，保持力矩是1.4倍。
SST59D5300在DC24V驱动电压下，串联接线2.1A额度电流使用时，超过250rpm左右的转速后，串联接线的力矩反而不及半绕接线的力矩，但有些医疗设备厂家的设备种类多，各种设备的工作速度要求是不一样的，这样根据需要使用要求分别用半绕接线使用或者串联接线使用，可以只使用一款步进电机就可以对应了，提高电机的通用性。
如果不是这种考虑，建议还是直接选用4线双极驱动电机更合适，具体请和我们沟通使用要求来选型。
SST59D5300串联接线的距频图可以参考SST59D5155距频图：在自动化设备行业，如果不是从早期开始一直使用单极驱动，而是使用双极驱动的话，推荐使用双极驱动特性的定制型号STP-59D5026，这款步进电机的详细选型及使用说明，可以搜百度文库文章《STP-59D5026选型及使用说明》。
