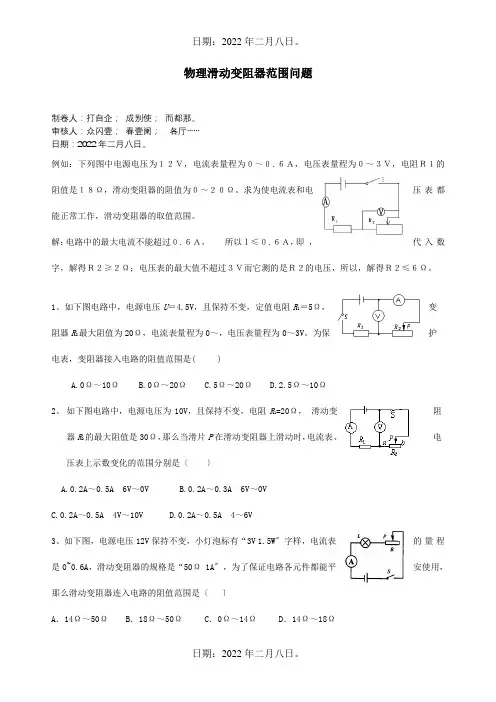

物理滑动变阻器范围问题制卷人:打自企;成别使;而都那。
审核人:众闪壹;春壹阑;各厅……日期:2022年二月八日。
例如:下列图中电源电压为12V,电流表量程为0~0.6A,电压表量程为0~3V,电阻R1的阻值是18Ω,滑动变阻器的阻值为0~20Ω。
求为使电流表和电压表都能正常工作,滑动变阻器的取值范围。
解:电路中的最大电流不能超过0.6A,所以I≤0.6A,即,代入数字,解得R2≥2Ω;电压表的最大值不超过3V而它测的是R2的电压,所以,解得R2≤6Ω。
1、如下图电路中,电源电压U=4.5V,且保持不变,定值电阻R1=5Ω,变阻器R2最大阻值为20Ω,电流表量程为0~,电压表量程为0~3V。
为保护电表,变阻器接入电路的阻值范围是( )A.0Ω~10ΩB.0Ω~20ΩC.5Ω~20ΩD.2.5Ω~10Ω2、如下图电路中,电源电压为10V,且保持不变,电阻R1=20Ω,滑动变阻器R2的最大阻值是30Ω,那么当滑片P在滑动变阻器上滑动时,电流表、电压表上示数变化的范围分别是〔〕A.0.2A~0.5A 6V~0VB.0.2A~0.3A 6V~0VC.0.2A~0.5A 4V~10VD.0.2A~0.5A 4~6V3、如下图,电源电压12V保持不变,小灯泡标有“3V 1.5W〞字样,电流表的量程是0~0.6A,滑动变阻器的规格是“50Ω 1A〞,为了保证电路各元件都能平安使用,那么滑动变阻器连入电路的阻值范围是〔〕A.14Ω~50Ω B.18Ω~50Ω C.0Ω~14Ω D.14Ω~18ΩV U R 12R R 3A7、如右图,电源电压为18V ,R 2是0~50Ω的变阻器,合上S 后,A 表示数为,V 表示数为5V ,求⑴、R 1和变阻器接入电路中局部的电阻是多少。
⑵、假如A 表的量程是0~,V 表的量程是0~15V ,为了使电表不致被损坏,滑动变阻器接入电路的阻值不得小于多少?8、如图,电流表量程0~,电压表量程0~15V ,电阻R 0=30Ω,电路两端电压恒为24V ,当滑动变阻器连入电路的电阻太小时,电路中的电流会超过电流表量程,当滑动变阻器连入电路的电阻太大时,变阻器两端电压会超过电压表量程,求:在不超过电表量程的情况下,滑动变阻器连入电路的电阻范围。
(物理)物理欧姆定律测试题(含答案)一、选择题1.如图所示,电源电压恒定,R1为定值电阻,R2为滑动变阻器。
S闭合,滑动变阻器滑片P由a向b滑动,下列说法正确的是()A. 电压表V1示数与电压表V2示数之和变大B. 电压表V1示数与电流表A示数的乘积变大C. 电压表V1示数与电流表A示数的比值变大D. 电压表V2示数与电流表A示数的比值变大【答案】D【解析】【解答】等效电路图如下,R1与R2串联,V1测R1两端的电压,V2测R2两端的电压。
A、开关S闭合,当滑片P由a向b滑动时,由串联电路的电压特点可知,电压表V1示数与电压表V2示数之和等于电源电压,则两个电压表示数之和不变,A不符合题意;BCD、滑片P由a向b滑动,变阻器R2接入电路的阻值变大,总电阻变大,由I= 知电路中电流变小,电流表A的示数变小;由U=IR可知,定值电阻R l两端电压变小,即V1的示数变小,则V2示数就会变大;所以,电压表V1示数与电流表A示数的乘积变小,B不符合题意;电压表V2示数与电流表A示数的比值变大,D符合题意;由欧姆定律可知,电压表V1与A的示数之比等于定值电阻R1的阻值,所以该比值不变,C 不符合题意。
故答案为:D。
【分析】先画出等效电路图,确认电路的连接方式为串联和电表的测量对象,根据串联电路的特点分析.2.如图所示电路,电源电压保持不变,R1=5Ω,滑动变阻器R2的最大阻值为15Ω.闭合开关S,向左移动滑动变阻器滑片P的过程中,下列说法正确的是()A. 电流表A的示数变小B. 电压表V的示数增大C. 滑片可在R2上任意移动D. 若滑片移到b端时,R1与R2的电功率之比为3:1【答案】 D【解析】【解答】解:由电路图可知,R1与R2并联,电压表V测电源两端的电压,电流表测干路电流,(1)因电源电压保持不变,所以,滑片移动时,电压表V的示数不变,B不符合题意;因并联电路中各支路独立工作、互不影响,所以,滑片移动时通过R1的电流不变,向左移动滑动变阻器滑片P的过程中,R2接入电路中的电阻变小,由I=可知,通过R2的电流变大,因并联电路中干路电流等于各支路电流之和,所以,干路电流变大,即电流表A的示数变大,A不符合题意;(2)由电路图可知,R2的滑片移至a端时会造成电源短路,所以,滑片不可在R2上任意移动,C不符合题意;(3)因并联电路中各支路两端的电压相等,所以,若滑片移到b端时,由P=UI=可知,R1与R2的电功率之比:====,D符合题意。

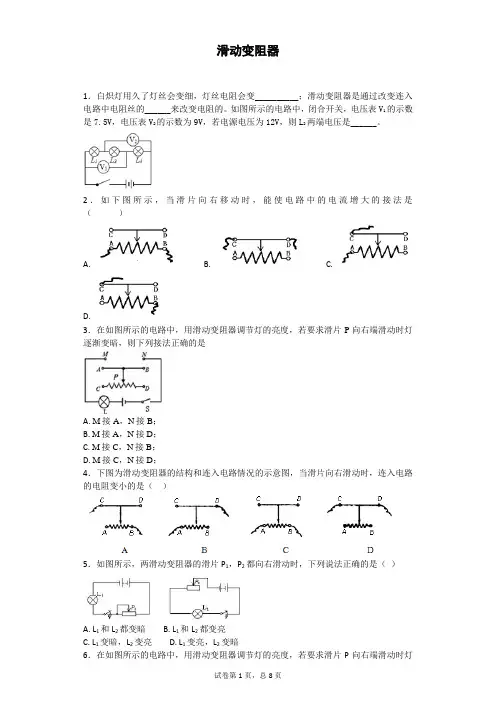

滑动变阻器1.白炽灯用久了灯丝会变细,灯丝电阻会变__________;滑动变阻器是通过改变连入电路中电阻丝的______来改变电阻的。
如图所示的电路中,闭合开关,电压表V1的示数是7.5V,电压表V2的示数为9V,若电源电压为12V,则L2两端电压是______。
2.如下图所示,当滑片向右移动时,能使电路中的电流增大的接法是()A. B. C.D.3.在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变暗,则下列接法正确的是A. M接A,N接B;B. M接A,N接D;C. M接C,N接B;D. M接C,N接D;4.下图为滑动变阻器的结构和连入电路情况的示意图,当滑片向右滑动时,连入电路的电阻变小的是()5.如图所示,两滑动变阻器的滑片P1,P2都向右滑动时,下列说法正确的是()A. L1和L2都变暗B. L1和L2都变亮C. L1变暗,L2变亮D. L1变亮,L2变暗6.在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变亮,应选择下列哪种接法()A. M接A,N接BB. M接C, N接DC. M接C, N接BD. M接A,N接D7.在收音机等电器中,有一种叫电位器的变阻器。
电位器的外形及其内部构造如图所示。
图中A、B、C三个焊接点相当于变阻器的三个接线柱。
使用电位器时,下列说法正确的是(多选)___________A. 只把A和C接入电路,无法改变通过电位器的电流B. 只把A和B接入电路,无法改变通过电位器的电流C. 将A、B接入电路同一点,C接电路另一点,可以改变通过电位器的电流D. 将B、C两点接入电路,当滑片顺时针旋动时,电位器接入电路电阻变大8.将如图所示的滑动变阻器连入电路,要求当滑动变阻器滑片P向B端移动时,接入电路中电阻变小,则滑动变阻器连入电路的接线柱应是()A. B和DB. A和BC. A和CD. C和D9.将两滑动变阻器如图所示串联起来,如果把a、b两条导线接入电路后,要使这两只变阻器的总电阻最大,滑片P1和P2所处的位置是()A. P1在最右端,P2在最左端B. P1在最左端,P2在最左端C. P1在最左端,P2在最右端D. P1在最右端,P2在最右端10.如图所示的电路中,电源两端电压保持不变。
滑动变阻器练习题1、下列关于滑动变阻器的说法;正确的是A.滑动变阻器是靠改变导体的横截面积来改变导体电阻的B.滑动变阻器是靠改变导体的材料来改变导体电阻的C.因为导体的电阻与导体的材料、长度、横截面积有关;所以滑动变阻器是靠改变其中任一因素来改变其中导体电阻的D.滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的2、若将如图所示的滑动变阻器连入电路;要求当滑动变阻器的滑片P向右移动时;电路中的电阻变大;则滑动变阻器连入电路的接线柱应是A.A和DB.C和BC.B和DD.A和B3. 一些实验仪器具有调节作用.下列选项中滑动变阻器在电路中的连接方式不同;其中对电路能起调节作用的是4、如图所示的电路;电源电压保持不变;闭合开关;当滑动变阻器的滑片向右滑动时;下列分析正确的是A.灯泡变亮;电流表的示数变大B.灯泡变暗;电流表的示数变小C.灯泡亮度不变;电流表的示数变大D.灯泡亮度不变;电流表的示数变小5、2016福州晋安期中如图所示电路;导线a的一端固定连接在铅笔芯上;当导线b的一端在铅笔芯上左右移动时;灯泡亮度会发生变化..这个实验说明铅笔芯是选填“导体”或“绝缘体”;还能说明导体的电阻与有关;受此启发;人们制造了一种可以改变电阻的元件;叫做..6、用笔画线代替导线;将图中元件连接成电路;要求:向右移动滑片;灯泡变亮.7、如图所示是“滑动变阻器改变电路中的电流”的实物图;请你在虚线框内画出与实物图相对应的电路图..1、“三看法”判断滑动变阻器阻值变化一看柱:弄清滑动变阻器连入电路的两个接线柱..二看丝:弄清连入电路的电阻丝是哪一部分..三看变化:根据滑片P的移动分析接入电路中的电阻丝长度的变化;从而明确接入电路中的电阻的变化..2、滑动变阻器接法规律知识擂台1.在如图所示的电路中;用滑动变阻器调节灯的亮度;若要求滑片P向右端滑动时灯泡逐渐变暗;则下列接法正确的是A.M接C;N接BB.M接A;N接BC.M接C;N接DD.M接A;N接D2、2016庆阳宁县月考如图所示;滑动变阻器有4个接线柱;使用时只需接入其中2个;因此有几种接法.在这些接法中;不能改变电阻大小并且可能损坏仪器的接法是A.接A和DB.接B和CC.接A和BD.接C和D3.如图所示电路中;当滑动变阻器滑片P向右移动时灯泡的亮度不变的是4.如图所示的电路中;开关S闭合后;若滑动变阻器的滑片移到最下端;可能出现的现象是A.烧坏灯泡和电流表B.烧坏灯泡和电源C.烧坏电流表和电压表D.烧坏电流表和电源5. 2016昆明五华区师范大学实验中学期末如图所示;变阻器的总电阻为R;当滑片P从M点向右移动到N的过程中;灯泡的亮度变化情况是A. 逐渐变亮B. 逐渐变暗C. 亮度不变D. 先变亮后变暗6、电位器是变阻器的一种;它可以用来改变收音机的音量..小红买了一个电位器;如图所示..如果把它与灯泡串联起来;利用它改变灯的亮度;请仔细观察;现想使滑动触头顺时针转动;灯泡变暗;下列接法正确的是A.连接A、CB.连接B、CC.连接A、BD.以上都不正确7.如图所示是汽车油量表工作原理的示意图;图中油量表实质是一个电流表;当油量减少时A.电路上电阻增大;电流减小B.电路上电阻增大;电流增大C.电路上电阻减小;电流减小D.电路上电阻减小;电流增大8.如图所示;如果把A、C两个接线柱与电路连接;当滑片P向左移动时;变阻器接入电路部分的电阻值变;如果只接入两个接线柱;相当于把一个定值电阻接入电路..9.如图是大型电子地磅的电路图..当称重物时;在压力作用下滑片P向下端滑动;变阻器连入电路的电阻;电流表的示数选填“变大”“变小”或“不变”..这样把电流对应的重量刻在电流表的刻度盘上;就可以读出被称物体的重量..10. 2016苏州砀山县一摸一位同学设计了一个风力测定仪;如图所示;O 是转动轴;OC是金属杆;下面连接着一块受风板..无风时OC是竖直的;风越强;OC杆偏转的角度越大..AB是一段圆弧形电阻;P点是金属杆与圆弧形电阻相接触的点;金属杆OC与弧形电阻AB组合在一起相当于一个..测风力时;闭合开关S即可..风越大;接入电路的电阻越;电流越;小灯泡的亮度越;因此利用此装置可以粗略地知道风力大小..11.如图所示是练习使用滑动变阻器改变灯泡亮度的未完成电路;请用笔画线代替导线完成电路连接..要求:灯L1和L2并联;开关同时控制两灯;滑动变阻器只控制L1的亮度;导线不能交叉..12.用滑动变阻器改变小灯泡的亮度..1现给电源、小灯泡、开关各一个;导线若干;请在图中用笔画线代替导线连接电路;要求滑动变阻器的滑片向右移;灯泡变暗..2如果你还想知道电路中电流值的改变情况;需在电路中再联一个电流表;并增加根导线..对接中考1、2015天津“图是滑动变阻器的结构和炼乳电路的示意图;当滑片P向右滑动时;连入电路的电阻变小的是2、2015青海小华想用滑动变阻器控制小灯泡的亮度;设计了如图所示的4种电路;其中正确的是A.②③B.③④C.①③ D.①②3、2014上海在如图所示的电路中;有两根导线尚未连接;请用笔画线代替导线补上.补上后要求:①电压表测小灯两端电压;②闭合开关S;向a端移动滑动变阻器的滑片P;小灯变亮..。
三:滑动变阻器试题1.如图所示电路,灯L1、L2的额定电压分别为2V、10V,S1闭合、S2断开、滑动变阻器滑片置于中点位置时,两灯均正常发光。
S2闭合后,移动变阻器滑片使L2仍正常发光时,下列关于滑片位置和电流表示数的说法正确的是A.滑片在中点右侧,电流表示数变小B.滑片在中点左侧,电流表示数变大C.滑片在中点右侧,电流表示数不变D.滑片在中点左侧,电流表示数不变2如图2所示,将滑动变阻器滑片P从某一位置移动到另一位置,则电压表的示数由8V变为6V,电流表示数相应由0.4A变为0.6A,那么定值电阻R0的电功率改变量为(不计温度对电阻的影响,电源电压保持不变)A.12W B.4W C.8W D.2W3.如图所示,当开关S闭合,滑动变阻器的滑片P向右移动时,下列说法中正确的是A.电流表○A的示数变大B.电压表○V的示数变大C.灯泡L变亮D.电路消耗总功率变大4、如图所示,电路中的电源电压相同且保持不变,所有的灯泡规格相同,且不考虑温度对电阻的影响,闭合开关,以下比较a,b、d三灯实际功率的大小关系式中正确的是()A.Pa= Pd= Pb B.Pa> Pd> PbC.Pa= Pd> Pb D.Pa< Pd= Pb5如图8所示电路,电源电压不变。
闭合开关S,当滑片P置于变阻器的中点时,电压表的示数为4V;当滑片P置于变阻器的b端时,电压表的示数变化了2V,在15s内定值电阻R1产生的热量为60J。
则下列结果正确的是()A.电源电压为10VB. R1的阻值为18ΩC.滑动变阻器R的最大阻值为9ΩD. R1先后两次消耗的电功率之比为4﹕36如图2所示,标有“3 V 6 w”的灯L1与标有“3 V 3 w”的灯L2串联。
闭合开关时,有一只灯泡能够正常发光,此时灯L1、L2的实际功率分别是A、1.5 W 3 WB、3 W 3 WC、6 W 1.5 WD、6 W 3 W7.如图7所示,电源两端电压保持12V不变,小灯泡L上标有“6V 3W”字样,滑动变阻器最大电阻值R=60 。
滑滑滑滑滑滑滑滑滑滑滑滑滑滑练习题1. 如图所示电路,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P向右滑动时,下列说法正确的是( )A. 两个电流表的示数都变大B. 两个电流表的示数都变小C. 电流表A1示数不变,电流表A2示数变大D. 电流表A1示数不变,电流表A2示数变小2. 如图所示的电路中,电源电压保持不变,R1为定值电阻,闭合开关S,当滑动变阻器R2的滑片P向右移动时,下列说法中( )①电流表A的示数变小②电压表V的示数变大③电压表V与电流表A1的比值变小④滑动变阻器R2消耗的电功率变小A. 只有①④正确B. 只有②③正确C. 只有①③正确D. 只有②④正确3. 小华设计了一种输液提示器,能在护士站观察到药液量的变化.当袋中药液量减少时,为使电压表示数随之减小,符合要求的电路图是( )A. B.C. D.4. 如图所示的电路中,电源电压保持不变。
闭合开关s后,当滑动变阻器的滑片P向左移动时。
下列判断正确的是( )A. 电流表示数变大,电压表示数变小B. 电流表示数变大,电压表示数变大C. 电流表示数变小,电压表示数变大D. 电流表示数变小,电压表示数变小5. 如图所示,电源电压保持不变。
闭合开关S,当滑动变阻器滑片P向右滑动过程中,下列说法正确的是( )A. 电流表A1的示数变大B. 电压表的示数变大C. 电压表V的示数与电流表A2的示数的比值变大D. 电压表V的示数与电流表A2的示数的乘积变大6. 在如图所示的电路中,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P向右移动时,下列分析正确的是( )A. 电流表A示数与电流表A2示数的差变大B. 电流表A1示数与电流表A2示数的和变大C. 电压表V示数与电流表A2示数的比值变大D. 电压表V示数与电流表A1示数的比值变大7. 如图所示电路中,电源电压保持不变,当开关S闭合,滑动变阻器的滑片P向右移动时,电表的示数变化情况是( )A.电流表示数不变,电压表示数不变B. 电流表示数减小,电压表示数增大C. 电流表示数增大,电压表示数增大D. 电流表示数减小,电压表示数不变8. 如图甲是常用的一种可调风速的小风扇,图乙为其用于调风速的电位器结构图,a、b、c 是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与金属滑片相连,转动旋钮,通过改变接入电路中电阻丝的长度来改变风扇风速,下列分析正确的是( )A. 若将a、c接入电路中,逆时针转动旋钮时,风扇风速加快B. 若将a、c接入电路中,顺时针转动旋钮时,风扇风速减弱C. 若将a、b接入电路中,顺时针转动旋钮时,风扇风速加快D. 若将b、c接入电路中,顺时针转动旋钮时,风扇风速加快第8题图第9题图9. 如图所示,电源电压保持不变,当开关S闭合后,使滑动变阻器的滑片P向右移动过程中,以下说法正确的是( )A. 电压表的示数不变,电流表A1的示数变大,A2的示数变小B. 电压表的示数不变,电流表A2的示数不变,A1的示数变大C. 电压表的示数与电流表A1的示数的比值变大,A1的示数变小D. 电压表的示数与电流表A1的示数的比值不变,A1的示数变小10. 如图所示的电路中,电源电压保持不变,L为阻值不变的灯泡。

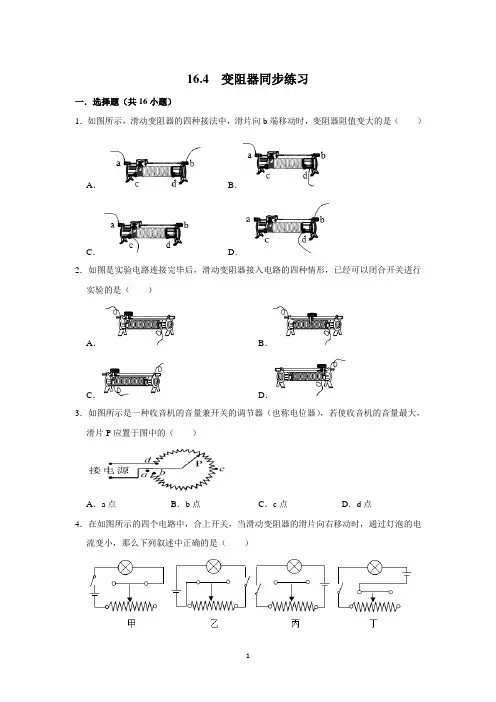

16.4 变阻器同步练习一.选择题(共16小题)1.如图所示,滑动变阻器的四种接法中,滑片向b端移动时,变阻器阻值变大的是()A.B.C.D.2.如图是实验电路连接完毕后,滑动变阻器接入电路的四种情形,已经可以闭合开关进行实验的是()A.B.C.D.3.如图所示是一种收音机的音量兼开关的调节器(也称电位器),若使收音机的音量最大,滑片P应置于图中的()A.a点B.b点C.c点D.d点4.在如图所示的四个电路中,合上开关,当滑动变阻器的滑片向右移动时,通过灯泡的电流变小,那么下列叙述中正确的是()A.只可用甲图电路B.用甲图或丁图电路都可以C.只可用乙图电路D.用乙图或丙图电路都可以5.在如图所示的电路中,用滑动变阻器调节灯泡的亮度,若要求滑片P向右端滑动时灯泡逐渐变暗,则下列接法正确的是()A.M接A,N接D B.M接A,N接B C.M接C,N接D D.M接C,N接B 6.如图是滑动变阻器的结构和连入电路的示意图,当滑片P向右滑动时,连入电路的电阻变大的是()A.B.C.D.7.关于滑动变阻器和电阻箱的下列说法中,正确的是()A.它们都能任意连续改变接入电路的电阻大小B.它们都能显示接入电路的电阻大小C.它们都是靠改变导线的粗细来改变电阻的D.它们都能逐渐改变所在电路的电流大小8.如图所示,有关滑动变阻器的使用,说法正确的是()A.接线柱C、D端接进电路为定值电阻B.接线柱A、B端接进电路为一根导线C.C、B端接进电路,电流方向为C→P→BD.A、C端接进电路,向D端移动P,电阻增大9.如图是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片P向左移动时,灯泡变亮。
则下列接法符合要求的是()A.M接A,N接D B.M接B,N接C C.M接A,N接B D.M接C,N接D 10.如图所示的电阻箱的示数为()A.2018ΩB.2108ΩC.8102ΩD.8120Ω11.将如图所示滑动变阻器正确接入电路,移动滑片到不同位置,可以改变滑动变阻器接入电路的电阻,这是通过改变下列哪个因素,实现了电阻丝接入电路中电阻的变化()A.长度B.横截面积C.材料D.温度12.如图所示,将滑动变阻器连入电路,当滑片P向A端移动时,电路中的电阻变大,则应连接的接线柱是()A.C和D B.D和A C.A和B D.B和C13.在如图所示的滑动变阻器的四种接法中,当滑片P向左滑动时,电阻变大的是()A.B.C.D.14.两个滑动变阻器如图所示连接,将M、N两个接线柱接入电路,为使这两只滑动变阻器接入电路的总电阻最大,两滑片的位置应为()A.P1和P2都放在最右端B.P1和P2都放在最左端C.P1放在最左端,P2放在最右端D.P1放在最右端,P2放在最左端15.如图所示,当滑片向左移动时,可以使滑动变阻器接入电路的电阻变大的接法是()A.B.C.D.16.在用滑动变阻器改变灯泡亮度的实验中,对于连接实验电路的注意事项,不必要的一点是()A.连入变阻器时,应使滑片位于变阻器值最大的位置B.开关、电流表应接在靠近电源电流流出的一端C.连接电路时,应先将开关断开D.电流表应与灯泡串联,并使它的“+”接线柱,靠近电源的“+”极一端。

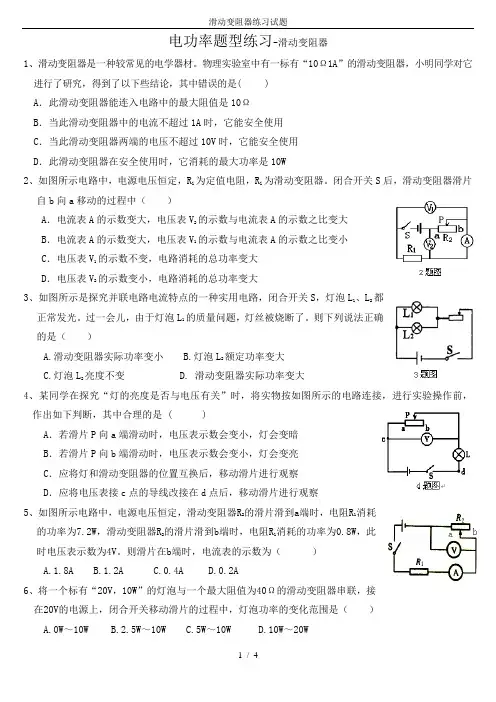

电功率题型练习-滑动变阻器1、滑动变阻器是一种较常见的电学器材。
物理实验室中有一标有“10Ω1A ”的滑动变阻器,小明同学对它进行了研究,得到了以下些结论,其中错误的是( ) A .此滑动变阻器能连入电路中的最大阻值是10Ω B .当此滑动变阻器中的电流不超过1A 时,它能安全使用 C .当此滑动变阻器两端的电压不超过10V 时,它能安全使用 D .此滑动变阻器在安全使用时,它消耗的最大功率是10W2、如图所示电路中,电源电压恒定,R l 为定值电阻,R l 为滑动变阻器。
闭合开关S 后,滑动变阻器滑片自b 向a 移动的过程中( )A .电流表A 的示数变大,电压表V 2的示数与电流表A 的示数之比变大B .电流表A 的示数变大,电压表V 1的示数与电流表A 的示数之比变小C .电压表V 1的示数不变,电路消耗的总功率变大D .电压表V 2的示数变小,电路消耗的总功率变大3、如图所示是探究并联电路电流特点的一种实用电路,闭合开关S ,灯泡L1、L 2都正常发光。
过一会儿,由于灯泡L 1的质量问题,灯丝被烧断了。
则下列说法正确的是( )A.滑动变阻器实际功率变小B.灯泡L 2额定功率变大C.灯泡L 2亮度不变D. 滑动变阻器实际功率变大4、某同学在探究“灯的亮度是否与电压有关”时,将实物按如图所示的电路连接,进行实验操作前,作出如下判断,其中合理的是 ( )A .若滑片P 向a 端滑动时,电压表示数会变小,灯会变暗B .若滑片P 向b 端滑动时,电压表示数会变小,灯会变亮C .应将灯和滑动变阻器的位置互换后,移动滑片进行观察D .应将电压表接c 点的导线改接在d 点后,移动滑片进行观察5、如图所示电路中,电源电压恒定,滑动变阻器R2的滑片滑到a 端时,电阻R 1消耗的功率为7.2W ,滑动变阻器R 2的滑片滑到b 端时,电阻R 1消耗的功率为0.8W ,此时电压表示数为4V 。
则滑片在b 端时,电流表的示数为( ) A.1.8A B.1.2A C.0.4A D.0.2A6、将一个标有“20V ,10W ”的灯泡与一个最大阻值为40Ω的滑动变阻器串联,接 在20V 的电源上,闭合开关移动滑片的过程中,灯泡功率的变化范围是( ) A.0W ~10W B.2.5W ~10W C.5W ~10W D.10W ~20W7、某同学做电学实验时,电路如图所示,已知他所用的电流表的量程为0-0.6A,电压表的量程为0-3V,为10Ω,S闭合后,在实验操作无误电源电压6V保持不变,滑动变阻器的最大阻值为50Ω,定值电阻R的情况下,正确的说法是( )A.电流表的最大示数为0.6AB.滑动变阻器消耗的最小功率为0WC.电压表的最小示数为1VD.电阻R消耗的最大功率为1.8W8、在如图所示的电路中,电源电压保持不变,开关S闭合后,调节滑动变阻器滑片P的位置,当灯泡L恰好正常发光时,电流表的示数为0.5A,电压表的示数为2V,则关于该电路,下述判断正确的是()A.电源电压是2VB.灯泡的额定功率是1WC.若滑片再向右滑动,灯泡有可能被烧毁D.若滑片再向右滑动,电流表示数将减小,电压表示数将增大9、右图所示的电路中,电源电压为30V,定值电阻为30Ω,滑动变阻器标有“60Ω1.5A”字样,在该电路正常使用的情况下,则()A.电路消耗的最大功率为75WB.电流表的最大示数为1.5 AC.滑动变阻器消耗的最小功率为45WD.电路总电阻的变化范围为15Ω~20Ω10、下图是伏安法测小灯泡电阻、功率的实验电路图。
中考物理总复习《欧姆定律—电路故障》专项测试题及答案一、选择题1.如图所示,在“练习使用滑动变阻器”的实验中,下列说法正确的是()A.闭合开关前,将滑片调到最左端,可起到保护电路的作用B.闭合开关后,发现小灯泡不亮,此电路一定有故障C.闭合开关后,将滑片向左调,可观察到灯泡逐渐变亮,电流表示数逐渐变大D.闭合开关后,将滑片向右调,可观察到灯泡逐渐变暗,电流表示数逐渐变大2.如图所示的电路中,电源电压不变,闭合开关0短路,下列分析正确的是()A.电压表示数接近电源电压B.移动滑动变阻器的滑片,灯泡亮度不变C.排除故障后,要使电流表示数变大,应向左移动滑动变阻器的滑片D.排除故障后,向右移动滑动变阻器的滑片,电压表与电流表的示数之比变大3.如图所示的电路中,电源电压保持不变。
闭合开关,两电表均有示数,一会儿后,两电表仍有示数,且其中一个电表示数变小,另一个电表示数不变,下列说法正确的是()A.电路故障为定值电阻断路B.电路故障为滑动变阻器短路C.排除故障后,滑片向左移动,两表示数均变小D.排除故障后,滑片向左移动,整个电路的总电阻变大4.如图,电源电压不变。
闭合开关,发现灯泡不亮,电流表无示数,电压表有示数且等于电源电压。
排除故障后,滑动变阻器的滑片P向左移动,下列分析正确的是()A.灯泡不亮是因为滑动变阻器阻值过大B.灯泡不亮是因为灯泡短路C.排除故障后,滑片P向左移动,灯泡变亮D.排除故障后,滑片P向左移动,电流表和电压表示数均变小5.在如图所示电路中,电源电压保持不变闭合开关S电路正常工作。
过了一会,两电表示数一个变大,一个变小,则对电路故障的分析正确的是()A.灯L可能短路B.灯L可能开路C.电阻R一定开路D.电阻R可能短路6.如图所示,电源电压6V,当开关闭合时,甲、乙两小灯泡都不发光,电路只有一处故障。
用电压表测得U ab=0,U ac=6V,U bd=6V,U cd=0,则()A.甲灯灯丝断了B.乙灯灯丝断了C.滑动变阻器R被短接了D.滑动变阻器R断开了7.在如图所示的伏安法测电阻实验中,闭合开关S,小明发现电流表有示数,但示数较小,小灯泡不亮。

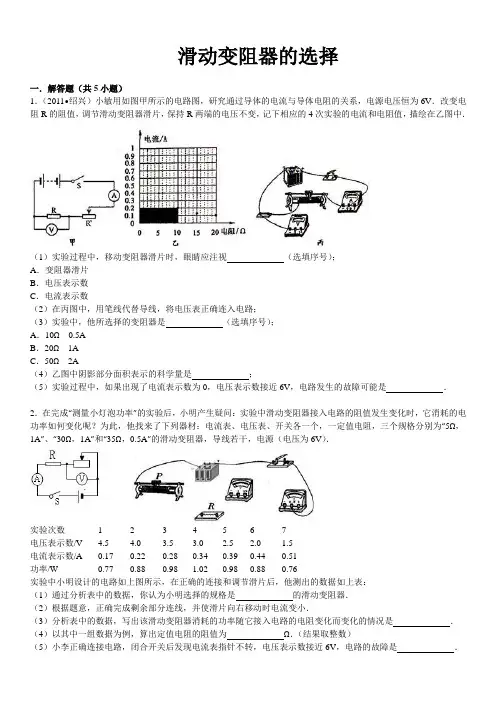

滑动变阻器的选择一.解答题(共5小题)1.(2011•绍兴)小敏用如图甲所示的电路图,研究通过导体的电流与导体电阻的关系,电源电压恒为6V.改变电阻R的阻值,调节滑动变阻器滑片,保持R两端的电压不变,记下相应的4次实验的电流和电阻值,描绘在乙图中.(1)实验过程中,移动变阻器滑片时,眼睛应注视_________(选填序号);A.变阻器滑片B.电压表示数C.电流表示数(2)在丙图中,用笔线代替导线,将电压表正确连入电路;(3)实验中,他所选择的变阻器是_________(选填序号);A.10Ω0.5AB.20Ω1AC.50Ω2A(4)乙图中阴影部分面积表示的科学量是_________;(5)实验过程中,如果出现了电流表示数为0,电压表示数接近6V,电路发生的故障可能是_________.2.在完成“测量小灯泡功率”的实验后,小明产生疑问:实验中滑动变阻器接入电路的阻值发生变化时,它消耗的电功率如何变化呢?为此,他找来了下列器材:电流表、电压表、开关各一个,一定值电阻,三个规格分别为“5Ω,1A”、“30Ω,1A”和“35Ω,0.5A”的滑动变阻器,导线若干,电源(电压为6V).实验次数 1 2 3 4 5 6 7电压表示数/V 4.5 4.0 3.5 3.0 2.5 2.0 1.5电流表示数/A 0.17 0.22 0.28 0.34 0.39 0.44 0.51功率/W 0.77 0.88 0.98 1.02 0.98 0.88 0.76实验中小明设计的电路如上图所示,在正确的连接和调节滑片后,他测出的数据如上表:(1)通过分析表中的数据,你认为小明选择的规格是_________的滑动变阻器.(2)根据题意,正确完成剩余部分连线,并使滑片向右移动时电流变小.(3)分析表中的数据,写出该滑动变阻器消耗的功率随它接入电路的电阻变化而变化的情况是_________.(4)以其中一组数据为例,算出定值电阻的阻值为_________Ω.(结果取整数)(5)小李正确连接电路,闭合开关后发现电流表指针不转,电压表示数接近6V,电路的故障是_________.3.甲、乙两同学分别做“测定小灯泡的功率”实验,除了小灯泡外,他们所使用的器材规格均相同,小灯泡的额定电压可能是“2.2v”、“2.5v”或“3.8V”,电源电压为4.5V.(1)根据图所示的图,请你帮甲同学完成图实物图的连接.连接电路时开关要_________;在闭合开关之前,要把滑片P移到滑动变阻器的_________端.(2)甲同学闭合开关时记录了第一组数据;调节滑动变阻器当小灯泡正常发光时记录了第二组数据.他不小心将滑动变阻器的滑片移到右端时,小灯泡闪了一下就熄灭,灯丝烧了,记录了第三组数据,如下表所示.表中漏填的电压表示数为_________V,滑动变阻器的最大电阻为_________Ω.电压表示数/V 电流表示数/A 小灯泡的亮暗程度物理量实验序号1 1.3 0.16 暗2 3.8 0.42 正常发光3 0 不发光(3)乙同学做实验时,不慎把电压表接在滑动变阻器两端,并更换电压表量程.调节滑动变阻器的滑片P,当滑片P恰好滑至滑动变阻器中点时,他选用的小灯泡正常发光,此时电压表示数如图18所示,电压表示数为_________ V,他所远用小灯泡的额定功率为_________W.4.小明在进行“测量小灯泡的功率”的实验时,实验台上给他提供的器材有:6V蓄电池、电流表(0~0.6A、0~3A)、电压表(0~3V、0~l5V)、滑动变阻器(50Ω、1.5A)、额定电压为2.5V的小灯泡(正常发光时的电阻约为7Ω)、开关各一个,导线若干.(1)小明在实验中应该选择电流表的量程是_________,应该选择电压表的量程是_________.(2)他连接的实物电路如图所示,请你在虚线框内画出该电路图.(3)闭合开关前应把滑动变阻器滑片的位置调到_________(填写“C”或“D”)端.(4)闭合开关后,小明发现灯泡不发光,电流表的示数为零,电压表的示数为6V,产生此故障的原因可能是下列情况中的_________和_________.(填写序号)A.小灯泡短路B.小灯泡的灯丝断了C.小灯泡的灯座接触不良D.电压表的正、负接线柱接反(5)排除故障后,调节滑动变阻器测得右表所示的三组数据.则小灯泡的额定功率为_________W.(6)小明发现,由表中数据计算可知:小灯泡亮度不同时灯丝的电阻也不同.你认为造成这种结果的原因是_________.实验次数 1 2 3电压U/V 2.0 2.5 2.8电流I/A 0.30 0.36 0.385.小明在“测定小灯泡的功率”的实验中,所用小灯泡的额定电压为2.5V,电阻约为10Ω.实验室只有6V的电源,有“10Ω1A”和“20Ω2A”两种滑动变阻器可供选择.(1)根据实验要求,他应选择规格为_________的滑动变阻器.(2)他连接了如图1所示的电路,其中有一根导线连接错误,请将其改正过来.在错误的导线上打“×”,改正后的导线在图中画线表示,导线不许交叉.(3)改正错误后,小明开始进行实验,调节滑动变阻器的滑片P,当电压表的示数为_________V时,小灯泡正常发光,电流表的指针位置如图2所示.实验中,小明测得的三组数据如下表,请将表格空白处填写完整.次数 1 2 3U/V 2.5 3.0 2.0I/A 0.30 0.24(4)小灯泡的额定功率为_________W.滑动变阻器的选择参考答案与试题解析一.解答题(共5小题)1.(2011•绍兴)小敏用如图甲所示的电路图,研究通过导体的电流与导体电阻的关系,电源电压恒为6V.改变电阻R的阻值,调节滑动变阻器滑片,保持R两端的电压不变,记下相应的4次实验的电流和电阻值,描绘在乙图中.(1)实验过程中,移动变阻器滑片时,眼睛应注视B(选填序号);A.变阻器滑片B.电压表示数C.电流表示数(2)在丙图中,用笔线代替导线,将电压表正确连入电路;(3)实验中,他所选择的变阻器是C(选填序号);A.10Ω0.5AB.20Ω1AC.50Ω2A(4)乙图中阴影部分面积表示的科学量是电压;(5)实验过程中,如果出现了电流表示数为0,电压表示数接近6V,电路发生的故障可能是电阻R处有断路.考点:探究电流与电压、电阻的关系实验.专题:作图题;简答题;实验探究题.分析:(1)实验研究的是电流与电阻的关系,因此必须控制电阻两端的电压值一定,所以眼睛应注视电压表的示数,移动滑片保持电压表示数不变;(2)图中没有连入电路的是电压表,根据图象计算出电压表的示数,确定电压表选择的量程,在连接过程中也要注意正负接线柱;(3)首先求出定值电阻两端需要控制的电压,然后根据串联电路的电压规律求得滑动变阻器两端的电压值;然后从图乙中,取几个电流、电阻数值,分别算出对应的滑动变阻器连入电路的电阻,这几个阻值都应该在滑动变阻器的阻值变化范围内,据此选择合适的变阻器.(4)阴影部分为电流和电阻的乘积,应该为定值电阻两端的电压值;(5)电流表示数为0,说明电路中有断路,电压表示数接近6V,说明电压表和电源连接的部分电路无断路.解答:解:(1)探究电压一定时,电流与电阻的关系时,在不断的改变定值电阻的同时,必须不断的移动滑动变阻器,使得电压表的示数是一个定值,故在移动滑片的同时,眼睛观察电压表的示数;(2)通过电流与电阻的图象中可以看出保持电压表的示数是2V,故电压表接入电路中时,所选的量程应该是0~3V的,且并联在电阻两端;(3)由图乙可以看出:当R′=10Ω时,I=0.2A;此时电阻R两端的电压为:U R=IR′=0.2A×10Ω=2V.由于保持电阻R两端的电压不变,则滑动变阻器两端的电压恒定为:U R′=U﹣U R=6V﹣2V=4V;若取电流I=0.1A时,滑动变阻器接入电路的电阻为:R′===40Ω;因此滑动变阻器的最大阻值应大于40Ω,只有C符合条件.(4)阴影部分为横、纵坐标的乘积,即阴影部分的面积为:S=IR=U,即测量的是电压;(5)如果电路中出现电流表的示数为零,说明在电路中出现了断路,电压表有示数说明是电阻R处出现了断路.故答案为:(1)B;(2)如图;(3)C;(4)电压;(5)电阻R处有断路.点评:此题从实物图的连接、滑动变阻器型号的选择、故障的分析等方面较为综合的考查了学生,从中加强了学生综合能力的培养,是一道不错的电学中考题.2.在完成“测量小灯泡功率”的实验后,小明产生疑问:实验中滑动变阻器接入电路的阻值发生变化时,它消耗的电功率如何变化呢?为此,他找来了下列器材:电流表、电压表、开关各一个,一定值电阻,三个规格分别为“5Ω,1A”、“30Ω,1A”和“35Ω,0.5A”的滑动变阻器,导线若干,电源(电压为6V).实验次数 1 2 3 4 5 6 7电压表示数/V 4.5 4.0 3.5 3.0 2.5 2.0 1.5电流表示数/A 0.17 0.22 0.28 0.34 0.39 0.44 0.51功率/W 0.77 0.88 0.98 1.02 0.98 0.88 0.76实验中小明设计的电路如上图所示,在正确的连接和调节滑片后,他测出的数据如上表:(1)通过分析表中的数据,你认为小明选择的规格是“30Ω,1A”的滑动变阻器.(2)根据题意,正确完成剩余部分连线,并使滑片向右移动时电流变小.(3)分析表中的数据,写出该滑动变阻器消耗的功率随它接入电路的电阻变化而变化的情况是该滑动变阻器消耗的功率先随它接入电路电阻的减小是先增大,后减小.(4)以其中一组数据为例,算出定值电阻的阻值为9Ω.(结果取整数)(5)小李正确连接电路,闭合开关后发现电流表指针不转,电压表示数接近6V,电路的故障是滑动变阻器断路.考点:探究用电器的电功率实验;实物的电路连接;电流表、电压表在判断电路故障中的应用.专题:计算题;实验题;作图题;信息给予题.分析:(1)判断滑动变阻器的使用规格,同时要考虑滑动变阻器的电阻和允许通过的最大电流.(2)滑动变阻器与电阻串联,电压表与滑动变阻器并联,滑片向右移动时电流变小,说明电路中电组变大,又滑动变阻器上接线柱一定,故只能选择左下角接线柱;(3)根据表格数据0.77W增大到1.02W,然后再从1.02W到0.76W分析滑动变阻器的电阻变大和变小时,电路总功率的变化.(4)根据串联电路电压的规律,用电源电压减去滑动变阻器两端电压就是定值电阻两端电压,又知电流,利用R=计算定值电阻;(5)电流表指针不转、电压表示数为电源电压,说明电路有断路,但电压表与电源连接的电路没断.解答:解:(1)滑动变阻器与定值电阻串联,第7次实验时电流为0.51A,故“35Ω,0.5A”的滑动变阻器不能使用;第1次实验数据是滑动变阻器两端的电压4.5V、电流为0.17A,由R'==≈26.5Ω,可知滑动变阻器电阻最大阻值大约为26.5Ω;故“5Ω,1A”的滑动变阻器不能使用,所以只有规格为“30Ω,1A”的滑动变阻器可以使用;(2)根据电路图,滑动变阻器与电阻串联,电压表与滑动变阻器并联,滑片向右移动时电流变小,滑动变阻器只能选择左下角接线柱,电压表的示数超过了3V,故选择0~15V量程,如下图;(3)(2)由表中数据可知,随着滑片的移动,即接入电路电阻减小的过程中,功率从0.77W增大到1.02W,然后再从1.02W到0.76W得,所以归纳为:该滑动变阻器消耗的功率先随它接入电路电阻的减小是先增大,后减小(或该滑动变阻器消耗的功率先随它接入电路电阻的增大而增大,后随它接入电路电阻的增大而减小).(4)取第一组数据,定值电阻两端电压为:U R=U﹣U P=6V﹣4.5V=1.5V,电流I=0.17A,阻值为:R==≈9Ω;(5)电流表指针不转、电压表示数为电源电压,说明电路有断路,但电压表与电源连接的电路没有问题,所以说明滑动变阻器断路.故答案为;(1)“30Ω1A”;(2)如上图;(3)该滑动变阻器消耗的功率先随它接入电路电阻的减小是先增大,后减小;(4)9;(5)滑动变阻器断路.点评:根据题目数据选择合适的滑动变阻器,不但考虑滑动变阻器允许通过的电流,也要考虑滑动变阻器的电阻.电路电流不能超过滑动变阻器允许通过的最大电流,滑动变阻器最大电阻稍大于电路需要的电阻,这样,滑动变阻器既能满足电路要求,也能使电路准确获得需要的数据.3.甲、乙两同学分别做“测定小灯泡的功率”实验,除了小灯泡外,他们所使用的器材规格均相同,小灯泡的额定电压可能是“2.2v”、“2.5v”或“3.8V”,电源电压为4.5V.(1)根据图所示的图,请你帮甲同学完成图实物图的连接.连接电路时开关要断开;在闭合开关之前,要把滑片P移到滑动变阻器的左端.(2)甲同学闭合开关时记录了第一组数据;调节滑动变阻器当小灯泡正常发光时记录了第二组数据.他不小心将滑动变阻器的滑片移到右端时,小灯泡闪了一下就熄灭,灯丝烧了,记录了第三组数据,如下表所示.表中漏填的电压表示数为 4.5V,滑动变阻器的最大电阻为20Ω.电压表示数/V 电流表示数/A 小灯泡的亮暗程度物理量实验序号1 1.3 0.16 暗2 3.8 0.42 正常发光3 0 不发光(3)乙同学做实验时,不慎把电压表接在滑动变阻器两端,并更换电压表量程.调节滑动变阻器的滑片P,当滑片P恰好滑至滑动变阻器中点时,他选用的小灯泡正常发光,此时电压表示数如图18所示,电压表示数为2V,他所远用小灯泡的额定功率为0.5W.考点:探究用电器的电功率实验;实物的电路连接;电压表的使用;电压表的读数方法;滑动变阻器的使用;电功率的计算.专题:计算题;实验题;作图题;实验分析法.分析:(1)由灯泡的额定电压确定电压表的量程,电压表与灯泡并联,注意正负接线柱.滑动变阻器选择一上一下接线柱,把滑动变阻器串联在电路中.(2)甲连接好电路,闭合开关,滑动变阻器滑片在最大阻值处,得到第一组数据,求出滑动变阻器电压,求出滑动变阻器最大电阻.减小滑动变阻器电阻,灯泡正常工作,得到第二组数据.继续移动滑片,电路电流增大,灯泡电压增大,超过灯泡的额定电压时,烧断灯丝,电路断路,电流表无示数,电压表串联在电路中测电源电压.(3)甲乙使用的器材除灯泡外其它都相同,利用甲的第一次实验求得滑动变阻器的最大阻值,求得滑片中点时接入电路的电阻.电压表的读数:确定使用的量程,确定每一个大格和每一个小格各代表多少.求得滑动变阻器电流即灯泡电流.根据串联电路电压的特点,求出灯泡的电压,根据P=UI计算功率.解答:解:(1)灯泡的额定电压可能是2.2V、2.5V、3.8V,电压表选择0~15V量程,电压表与灯泡并联,电流从正接线柱流入,从负接线柱流出.滑动变阻器已经选定了下面接线柱,任意选择上面一个接线柱串联在电路中.如图.连接电路时,开关处于断开状态,防止连接完最后一根导线,电路接通,损坏元件.滑动变阻器接右半段,滑片处于左端,滑动变阻器连入电路的阻值最大,电路电流最小,对电路起保护作用.(2)闭合开关后,滑片处于最大阻值处,向右移动滑片,电路电阻减小,电流增大,灯泡两端电压增大,当灯泡两端电压超过灯泡的额定电压时,灯泡被烧坏.电压表串联在电路中,测电源电压,电压表示数为4.5V.连接好电路,滑片处于最大阻值处,闭合开关得到第一组数据,滑动变阻器电压为:U1=U总﹣U L=4.5V﹣1.3V=3.2V,滑动变阻器最大阻值为:R===20Ω.(3)乙实验时,灯泡与滑动变阻器串联,甲乙使用的滑动变阻器相同,滑动变阻器接入电路的电阻:R'=R=×20Ω=10Ω,电压表更换量程,使用0~3V量程,每一个大格代表1V,每一个小格代表0.1V,电压为2V,根据串联电路电流处处相等,所以灯泡电流为:I L=I′===0.2A.灯泡的额定电压为:U=U总﹣U2=4.5V﹣2V=2.5V,灯泡的额定功率:P=UI L=2.5V×0.2A=0.5W.故答案为:(1)如图;断开;左;(2)4.5;20;(3)2;0.5.点评:本题的很多已知条件都不是直白的,而是隐含在实验数据中,需认真挖掘.通过灯泡两端电压超过灯泡额定电压时,烧坏灯泡,电压表串联在电路中测量电源电压,获得电压表示数.通过闭合开关时,滑动变阻器滑片处于最大阻值处求得滑动变阻器最大电阻.通过甲乙使用的器材相同,求得乙同学实验时,滑动变阻器的电流,即灯泡正常工作时的电流.4.小明在进行“测量小灯泡的功率”的实验时,实验台上给他提供的器材有:6V蓄电池、电流表(0~0.6A、0~3A)、电压表(0~3V、0~l5V)、滑动变阻器(50Ω、1.5A)、额定电压为2.5V的小灯泡(正常发光时的电阻约为7Ω)、开关各一个,导线若干.(1)小明在实验中应该选择电流表的量程是0~0.6A,应该选择电压表的量程是0~3V.(2)他连接的实物电路如图所示,请你在虚线框内画出该电路图.(3)闭合开关前应把滑动变阻器滑片的位置调到C(填写“C”或“D”)端.(4)闭合开关后,小明发现灯泡不发光,电流表的示数为零,电压表的示数为6V,产生此故障的原因可能是下列情况中的B和C.(填写序号)A.小灯泡短路B.小灯泡的灯丝断了C.小灯泡的灯座接触不良D.电压表的正、负接线柱接反(5)排除故障后,调节滑动变阻器测得右表所示的三组数据.则小灯泡的额定功率为0.9W.(6)小明发现,由表中数据计算可知:小灯泡亮度不同时灯丝的电阻也不同.你认为造成这种结果的原因是温度对灯泡电阻造成的影响.实验次数 1 2 3电压U/V 2.0 2.5 2.8电流I/A 0.30 0.36 0.38考点:探究用电器的电功率实验.专题:作图题;实验探究题.分析:(1)根据根据灯泡的额定功率确定电压表的量程,根据I=求出灯泡的额定电流确定电流表的量程;(2)按电流流向法,从电源的正极出发依次画出串联各元件,最后把电压表并联到相应的位置即可;(3)在闭合开关前,为防止电路中电流过大烧坏用电器,滑动变阻器的滑片P应移到阻值最大处;(4)闭合开关后,小明发现灯泡不发光,电流表的示数为零,电压表的示数为6V,说明问题出在电压表两接线柱之间的电路,短路不对(这样电压表示数为0),只能是断路;(5)额定电压下灯泡的实际功率和额定功率相等,根据P=UI求出灯泡的额定功率;(6)根据影响灯泡电阻的因素可知,由于灯泡的长度、材料、横截面积都不变,所以灯泡电阻改变的原因是温度的变化.解答:解:(1)灯泡的额定电压为2.5V,所以电压表选0~3V的量程;灯泡的额定电流约为I==≈0.36A<0.6A,所以电压表选0~0.6A的量程;(2)先画出电源符号,按电流流向法,从电源的正极出发依次画出开关、电流表、灯泡、滑动变阻器回到电源的负极,最后把电压表并联在灯泡的两端即可,如下图所示:(3)在闭合开关前,保护电路的滑动变阻器处于最大阻值的C端;(4)电流表的示数为零,电压表的示数为6V,说明问题出在电压表两接线柱之间的电路断路,故B、C 选项符合题意;(5)由表格可知,灯泡的额定电流为0.36A,所以灯泡的额定功率为P=UI=2.5V×0.36A=0.9W;(6)导体电阻随温度变化而变化,灯泡亮度不同,电阻不同,原因是:灯丝的电阻与温度有关.故答案为:(1)0~0.6A;0~3V;(2)如上图;(3)C;(4)B;C;(5)0.9W;(6)温度对灯泡电阻造成的影响.点评:本题考查测电功率实验时电表量程的选择、实物电路的连接、额定功率的计算、灯丝电阻与温度的关系等;要注意只有当灯泡两端的实际电压等于其额定电压时,灯泡才会正常发光,额定功率等于其实际功率.5.小明在“测定小灯泡的功率”的实验中,所用小灯泡的额定电压为2.5V,电阻约为10Ω.实验室只有6V的电源,有“10Ω1A”和“20Ω2A”两种滑动变阻器可供选择.(1)根据实验要求,他应选择规格为“20Ω 2A”的滑动变阻器.(2)他连接了如图1所示的电路,其中有一根导线连接错误,请将其改正过来.在错误的导线上打“×”,改正后的导线在图中画线表示,导线不许交叉.(3)改正错误后,小明开始进行实验,调节滑动变阻器的滑片P,当电压表的示数为 2.5V时,小灯泡正常发光,电流表的指针位置如图2所示.实验中,小明测得的三组数据如下表,请将表格空白处填写完整.次数 1 2 3U/V 2.5 3.0 2.0I/A 0.30 0.24(4)小灯泡的额定功率为0.65W.考点:探究用电器的电功率实验;电流表的读数方法;电压表的使用;滑动变阻器的使用;电功率的计算.专题:计算题;实验题;错解分析题.分析:(1)由灯泡额定电压和电阻计算电路电流.由电源电压和灯泡额定电压计算滑动变阻器的电压,再计算滑动变阻器电阻.滑动变阻器允许通过大于电路最大电流,滑动变阻器最大电阻稍大于电路需要的滑动变阻器电阻.(2)实物连接图中找错误之处,主要从电压表、电流表、滑动变阻器的正确使用上考虑:从电流表、电压表的量程、连接方式、正负接线柱的接入方法上考虑.从滑动变阻器接线柱的接入和滑片的位置考虑.(3)电压表测灯泡电压,灯泡正常工作时,电压表示数为灯泡的额定电压.由实物连接图确定电流表使用的量程,读出电流表的示数.(4)知道额定电压和额定电流,根据P=UI计算灯泡的额定功率.解答:解:(1)电路最大电流约为:I===0.25A.灯泡正常工作时,滑动变阻器电压为:U'=U总﹣U=6V﹣2.5V=3.5V.所以电路需要滑动变阻器电阻约为:R'===14Ω.“10Ω1A”滑动变阻器电阻太小,不能满足实验要求,应选择“20Ω2A”的滑动变阻器.(2)经分析,电压表并联在灯泡和滑动变阻器两端,测两者的总电压是错误的,滑动变阻器应并联在灯泡两端,如图.(3)电压表测灯泡电压,灯泡正常工作时,电压表示数为灯泡额定电压2.5V.由实物连接图知,电流表使用的0~0.6A量程,每一个大格代表0.2A,每一个小格代表0.02A,电流为0.26A.(4)P=UI=2.5V×0.26A=0.65W.故答案为:(1)“20Ω2A”;(2)如图;(3)2.5 0.26;(4)0.65.点评:测灯泡电阻或功率的实验中,根据数据确定电压表、电流表、滑动变阻器的规格是一类题型:电压表的量程一般根据灯泡额定电压或电源电压的最小值来确定.电流表的量程根据额定电压和电阻或额定电压和额定功率来确定.滑动变阻器的规格同时考虑电阻和电流,电阻在够用的情况下,尽量要小一些.。

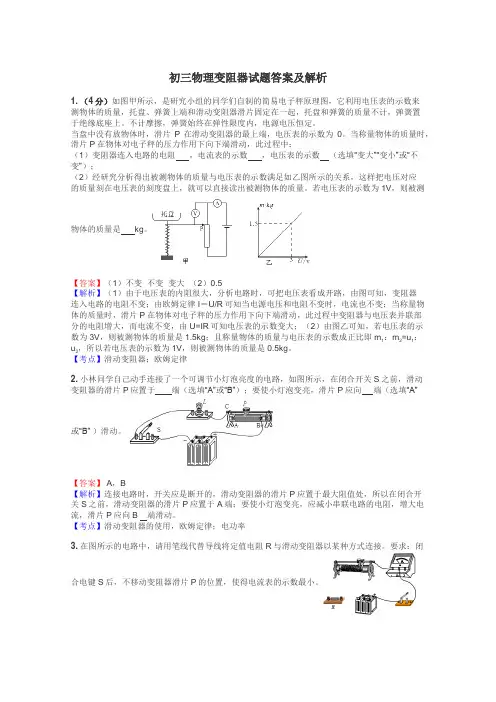

初三物理变阻器试题答案及解析1.(4分)如图甲所示,是研究小组的同学们自制的简易电子秤原理图,它利用电压表的示数来测物体的质量,托盘、弹簧上端和滑动变阻器滑片固定在一起,托盘和弹簧的质量不计,弹簧置于绝缘底座上。
不计摩擦,弹簧始终在弹性限度内,电源电压恒定。
当盘中没有放物体时,滑片P在滑动变阻器的最上端,电压表的示数为0。
当称量物体的质量时,滑片P在物体对电子秤的压力作用下向下端滑动,此过程中:(1)变阻器连入电路的电阻,电流表的示数,电压表的示数(选填“变大”“变小”或“不变”);(2)经研究分析得出被测物体的质量与电压表的示数满足如乙图所示的关系,这样把电压对应的质量刻在电压表的刻度盘上,就可以直接读出被测物体的质量。
若电压表的示数为1V,则被测物体的质量是 kg。
【答案】(1)不变不变变大(2)0.5【解析】(1)由于电压表的内阻很大,分析电路时,可把电压表看成开路,由图可知,变阻器连入电路的电阻不变;由欧姆定律I=U/R可知当电源电压和电阻不变时,电流也不变;当称量物体的质量时,滑片P在物体对电子秤的压力作用下向下端滑动,此过程中变阻器与电压表并联部分的电阻增大,而电流不变,由U=IR可知电压表的示数变大;(2)由图乙可知,若电压表的示数为3V,则被测物体的质量是1.5kg;且称量物体的质量与电压表的示数成正比即m1:m2=u1:u2,所以若电压表的示数为1V,则被测物体的质量是0.5kg。
【考点】滑动变阻器;欧姆定律2.小林同学自己动手连接了一个可调节小灯泡亮度的电路,如图所示,在闭合开关S之前,滑动变阻器的滑片P应置于端(选填“A”或“B”);要使小灯泡变亮,滑片P应向端(选填“A”或“B” )滑动。
【答案】 A,B【解析】连接电路时,开关应是断开的,滑动变阻器的滑片P应置于最大阻值处,所以在闭合开关S之前,滑动变阻器的滑片P应置于A端;要使小灯泡变亮,应减小串联电路的电阻,增大电流,滑片P应向B 端滑动。
专题20 滑动变阻器的作用学校:___________姓名:___________班级:___________1.【天津市2015年初中学生学业考试考试】如图是滑动变阻器的结构和连入电路的示意图,当滑片P向右滑动时,连入电路的电阻变小的是()【答案】D【解析】滑动电阻器的原理是通过改变接入电路中的电阻丝的长度改变接入电路的电阻,连入电路中要接一上一下两个接线柱,下面接哪个接线柱滑片往哪边滑电阻丝长度变短,连入电路的电阻变小。
故正确答案选D。
【考点定位】滑动变阻器的用法2.【黑龙江省龙东地区2015年初中毕业学业统一考试】如图所示,当滑动变阻器滑片P向右移动时,下列判断正确的是()A.电压表的示数不变,电流表A1的示数变大,A2的示数变小B.电压表的示数不变, 电流表A1的示数不变,A2 的示数变大C.电压表的示数与A1的示数的比值变大,A2的示数变小D.电压表的示数与A1的示数的比值不变,A2 的示数变小【答案】D【考点定位】滑动变阻器3.【内蒙古赤峰市2015年中考理综物理试题】如图所示,是一种测定油箱内油量的装置,其中R是滑动变阻器的电阻片,滑动变阻器的滑片和滑杆相连,滑杆可绕固定轴O转动,另一端固定着一个浮子。
下列说法正确的是()A、油量变少,电流表示数不变B、油量越少,电流表示数越大C、油量越多,电流表示数越小D、油量越多,电流表示数越大【答案】D【解析】当油量变少时,浮子下沉,此时滑杆绕O点转动,变阻器电阻增大,总电阻变大,所以电流会变小,电流表示数减小,故A、B都错;当油量增多时,浮子上浮,此时滑杆绕O点转动,变阻器电阻尊小,总电阻变小,所以电流会变大,电流表示数增大,故C错误、D正确;应选D。
【考点定位】滑动变阻器4.【山东省烟台市2015年中考物理试题】在图所示的电路中,电源两端的电压保持不变,开关闭合后,滑动变阻器的滑片P向左移动时,三个电表的示数变化情况是()A.A的示数变小,V1的示数不变,V2的示数变小B.A的示数变大,V1的示数变大,V2的示数变小C.A的示数变小,V1的示数不变,V2的示数变大D.A的示数变大,V1的示数变小,V2的示数变大【答案】C【解析】由图示可知,变阻器与灯泡是串联的,当开关闭合后,滑动变阻器的滑片P向左移动时,变阻器电阻增大,总电阻增大,总电流减小,电流表示数变小,故B、D错;电压表V1测总电压,所以示数不变,电压表V2测变阻器两端的电压,电流减小时,灯泡的电压减小,所以电压表V2的示数是增大的,故A 错误,C正确;应选C。
滑动变阻器创作单位:*XXX创作时间:2022年4月12日创作编者:聂明景班级:姓名:学号:一.填空题:〔每空2分,一共40分〕1.电阻是导体本身的一种,它跟导体两端的电压和通过导体的电流〔有关、无关〕2. 导体电阻的大小决定于导体的________、________和________,还跟________有关。
3.在一样的条件下,材料不同,导体的电阻也〔一样、不同〕在一样的条件下,导体越长,电阻就越;导体越短,电阻就越。
在一样的条件下,导体越粗,电阻就越;导体越细,电阻就越。
对于大多数的导体来说,温度越高,电阻就越。
4.滑动变阻器在电路中的作用主要有和。
5.使用滑动变阻器时,在闭合开关前,先要将滑动变阻器。
6.一滑动变阻器上标有“50Ω 2A〞的字样,它表示的意思是。
7.如下图的滑动变阻器,假如想让滑片P向右挪动时,连入电路中的电阻增大,那么可以采用的连接方法有。
8.600=______k=______M;100mV=______V二.选择题:〔5分每一小题,一共40分〕8、如图5两个电路中,电源电压相等,闭合开关S,当滑片P都向右滑动时,灯泡L1和L2的亮度变化〔〕A.L1、L2都变亮 B.L1、L2都变暗C.L1变亮,L2变暗D.L1变暗,L2的亮度不变9、图,A、B、C、D中所示的为滑线变阻器的构造和连入电路情况示意图,当滑片向右滑动时,连入电路的电阻变小的为:10.如图6-18表示一种自动测定油箱内油面高度的装置,当油面上升时,那么 ( ) A.接入电路中的电阻减小,油量表示数变大B.接入电路中的电阻变大,油量表示数变小C.接入电路中的电阻减小,油量表示数变小D.接入电路中的电阻变大,油量表示数不变11.有甲、乙、丙三根用同种材料制成的导线,甲和乙一样粗,但甲比乙长;乙和丙一样长,但乙比丙细。
那么三根导线的电阻最大的是 ( )A.甲B.乙C.丙D.无法判断12、图所示的各种电路,同种元件的参数均相等,能利用滑动变阻器调节电灯从亮到熄灭的电路是:13、有两只定值电阻,上面分别标有“2A 10Ω〞和“1A 5Ω〞的字样,假设将它们串联在电路中使用,那么电路中允许通过的最大电流为:A.1A; B.2A; C.3A ; D.不能确定.14.将两只滑动变阻器按图所示的方法连接,假如把a 、b两根导线接入电路里,要使这两只变阻器接入电路中的总电阻最大,应把滑片P1、P2放在:〔〕A.P1放在最右端,P2放在最右端;B.P1放在最左端,P2放在最左端;C.P1放在最右端,P2放在最左端;D.P1放在最左端,P2放在最右端.16.如图D2-16所示的电路中,只有一处有导线断开的故障,现用电压表先后测得a、d两点之间电压为3V,b、d之间的电压也为3V,测a、c两点电压时,电压表的指针不偏转,由此可知断开点在( )图D2-16A.cd之间B.ab之间C.bc之间D.ac之间三、作图题〔20分〕17.设计电路:电压表测量灯泡两端电压,电流表测量通过灯泡电流,变阻器能改变通过灯泡的电流,且滑片向左端滑动时,电流变大。
第4节 变阻器课节达标训练试题1.如图所示,R 是用铅笔芯做成的变阻器,闭合开关,将导线夹向右移动,小灯泡的亮度将A .变暗B .先变暗后变亮C .变亮D .先变亮后变暗2.图所示,用铅笔芯做成一个滑动变阻器,当铜环从铅笔芯的a 端向b 端滑动时,电压表示数和小灯泡亮度的变化情况是A .电压表示数变大,灯变亮B .电压表示数变小,灯变亮C .电压表示数变小,灯变暗D .电压表示数变大,灯变暗3.如图所示滑动变阻器的四种接线情况中,当滑片向右移动时,变阻器连入电路的阻值变大的是4.如图所示,电源电压保持不变,闭合开关,滑动变阻器的滑片向左移动过程中A .滑动电阻器阻值变大B .灯泡亮度变大C .电流表示数变小D .电压表示数变小5.将图所示的滑动变阻器连入电路,要求当滑片P 向左移动时,电路中的电流增大,则滑 动变阻器连入电路的接线柱应是 ( ) (A)A 和D (D)B 和C (C)B 和D (D)C 和DA B C DV A铜环 铅笔芯ab6. 如图所示,向同一方向移动滑片,电阻的变化效果相同的是 ( )A. 甲和丙 B. 乙和丁 C. 甲和丁 D. 甲和乙7.由于一个滑动变阻器的最大阻值不够大,某同学将两个相同的滑动变阻器串联起来使用,如图,如果把两个接线柱接入电路中,要使两个滑动变阻器阻值最大,滑片P 1、P 2的位置是( )A .P 1在最右端,P 2在最左端B .P 1在最左端,P 2在最右端C .P 1在最左端,P 2在最左端D .P 1在最右端,P 2在最右端箱内油面高度的装置,R 28.如图是一种自动测定油是滑动变阻器,它的金属滑片连在杠杆的一端,从油量表(由电流表改装而成)指针所指的刻度,就可以知道油箱内油面的高度,当油面上升时A .电压表和油量表示数都变小B .电压表和油量表示数都变大C .电压表示数变大,油量表示数变小D .电压表示数变小,油量表示数变大浮标R1R 2油量表SV。
“电阻、滑动变阻器”自测题基础训练(A 级)1.导体的电阻大小与下列哪个因素无关..( ) A.导体的长度 B.导体的横截面积 C.导体的材料 D.导体两端的电压 2.关于电阻,下列说法中正确的是 ( ) A.绝缘体不容易导电,是因为它们没有电阻 B.导体和绝缘体的电阻大小只跟材料有关 C.将一根铜导线均匀拉长后,其电阻变大 D.铜导线的电阻一定比铝导线的电阻小3.下列说法中正确的是( ) A.导体电阻都随温度升高而增大B.当导体中的电流为零时,导体的电阻不为零C.温度一定时,又细又长的导体电阻一定大D.温度一定时,同种材料制成的导线,长导线电阻一定比短导线的大 4.有一段裸导线,下列哪一种方法可以减少它的电阻 ( ) A.把导线对折合在一起 B.减少通过导线的电流 C.增大导线两端的电压 D.把导线拉长一些5.当温度一定时,比较两根铜导线电阻的大小,下列说法中正确的是( ) A.导线较粗的电阻大 B.若它们粗细相同,则导线较长的电阻大 C.导线较细的电阻大 D.若它们长度相同,则导线较粗的电阻大6.当将滑动变阻器的滑片P 向右移动时,下图中的哪一种连接方法可使变阻器连入电路部 分的电阻增大?( )7.导体对 作用叫电阻.在国际上,电阻用字母 表示.它的单位是 ,符号是 . 8.完成下列单位换算:(1)Ω= kΩ= Ω; (2)500Ω= kΩ= MΩ9.将一根镍铬合金丝均匀拉长接入电路,其电阻将 ;若将这根镍铬合金丝对折后接入电路,其电阻将 .(填“增大”、“减小”或“不变”)10.某同学在研究电阻大小与哪些因素有关的实验时,给一段导线通以1A 的电流时,电阻P左右DA 左右PB左右P右 左PC 第6题图为5欧,如通以3A 的电流时,其电阻____________5欧;不通电时,其电阻___________5欧.(填“大于”、“小于”或“等于”)11.导体的电阻随其长度的增加而 (填“增大”、“减小”或“不变”).滑动变阻 器是靠改变导体的 来改变接入电路中电阻大小的.实验室 用的滑动变阻器上标有 “50Ω 1A ”中的“50Ω”表示 , “1A 表示 .12.如所示是学生实验中常用的滑动变阻器。
初二物理变阻器试题答案及解析1.变阻器是通过改变接入电路中电阻线的来改变电阻的,如图所示,把滑动变阻器B、D端接入电路时,要使变阻器连入电路部分的电阻增大,则滑片P应向(填“左”或“右”)滑动。
【答案】长度左【解析】(1)在材料和横截面积不变的情况下,移动滑片,改变连入电路电阻丝的长度,改变连入电路的电阻.(2)要使变阻器连入电路部分的电阻增大,就是滑片P离下端的接线柱距离变大,所以P应向左移动。
【考点】点评:(1)电阻大小的影响因素:电阻的长度、横截面积、材料,在横截面积和材料一定时,电阻越长,电阻越大.(2)滑动变阻器和用电器串联时,移动滑片,接入电路的电阻变化,总电压不变,电流改变.如果滑动变阻器和用电器是并联的,滑动变阻器只能改变本支路的电流,不能改变其他支路的电流.2.如图所示,是用滑动变阻器调节灯泡亮度的几种方案,你认为可能达到目的的方案是()【答案】A【解析】A滑动变阻器和灯泡是串联的,移动滑动变阻器的滑片,改变电路中的电阻,改变电路中的电流,改变灯泡的亮度.符合题意;B灯泡和滑动变阻器都被导线短路,灯泡不能发光,滑动变阻器更不能调节灯泡的亮度.不符合题意;C如图,灯泡被导线短路,灯泡不亮,滑动变阻器更不能调节灯泡的亮度.不符合题意;D滑动变阻器接入下半段,灯泡和滑动变阻器的下半段是并联的,滑动变阻器不能改变灯泡的亮度.不符合题意.3.电视机、收音机上的“音量Volume”旋钮,能够控制声音的响度,它实质是一个。
科学家发现,有些物质在很低的温度时,电阻就变成了零,这种现象叫_________________ 。
【答案】滑动变阻器,超导现象;【解析】电视机、收音机上的“音量Volume”旋钮,能够控制声音的响度.它的实质是一个变阻器.当有些物质温度很低时,电阻变为零,这种现象叫超导现象.4.如图所示, 滑动变阻器接入电路中,当滑片P向左移动时,要使电阻减少,下列接法正确的是:A.A和B B.A和C C.C和D D.B和C【答案】BD【解析】A、选择A和B时,滑动变阻器被短路.不符合题意.B、选择A和C时,滑动变阻器接入了左半段,左移电阻变短,电阻变小.符合题意.C、选择C和D时,滑动变阻器相当于定值电阻.不符合题意.D、选择B和C时,滑动变阻器接入了左半段,左移电阻变小,电阻变小.符合题意.5.滑动变阻器铭牌上标有“50Ω,1A”字样,50Ω表示,1A表示。
题型42滑动变阻器的用法【母题探究】典例199 滑动变阻器是一种较常见的电学器材.物理实验室中有一标有“10Ω1 A"的滑动变阻器,小明同学对它进行了研究,得到了以下结论,其中错误的是A.此滑动变阻器能连入电路中的最大阻值是1 0ΩB.当此滑动变阻器中的电流不超过lA时,它能安全使用C.当此滑动变阻器两端的电压不超过1 0 V时,它能安全使用D.此滑动变阻器在安全使用时,它消耗的最大功率是10 W解析:铭牌上标有10Ω表示该滑动变阻器可以连入电路的最大电阻是10Ω.铭牌上标有1A表示该滑动变阻器通过的电流不能超过1A.当该滑动变阻器两端的电压为10 V时,电阻是10Ω时,电流是1A;如果接入电路的电阻是10 ,电流是10A,超过允许通过的最大电流,损坏滑动变阻器.滑动变阻器允许通过的最大电流是1A,电阻最大是1 0Ω,P=I2R(1 A)2 xl0Ω=10 W.【答案】 C【题型攻略】使用滑动变阻器时应注意的问题:①应注意铭牌:某滑动变阻器标有“50Ω1.5 A¨字样,50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为O~50Ω.1.5 A表示滑动变阻器允许通过的最大电流为1.5 A.②使用滑动变阻器时,要采用“一上一下”的接法,一般是把它串联在电路中.③在闭合开关前应将滑片置于远离“下接线柱”处,使滑动变阻器连入电路的阻值最大.④了解其优缺点:能够逐渐改变连入电路的电阻,但不能表示连入电路的阻值.【举一反三】典例200 如图为滑动变阻器连入电路的示意图,当滑片P向右滑动时,连人电路的电阻变大的是解析:(1)若滑动变阻器都接上面的接线柱,滑动变阻器被短路;若滑动变阻器都接下面的接线柱,滑动变阻器相当于定值电阻.(2)滑动变阻器应“一上一下”接入电路.(3)当滑片P 向右滑动时,连入电路的电阻变大,电阻变长,应该接入左半段.下面的接线柱一定接左接线柱,上面的接线柱可任意接入.【答案】CD典例201如图所示,是用滑动变阻器调节灯泡亮度的几种方案,你认为可能达到目的方案是A.灯泡被导线短路,灯泡不亮,滑动变阻器更不能调节灯泡的亮度.不符合题意.B.滑动变阻器接入下半段,灯泡和滑动变阻器的下半段是并联的,滑动变阻器不能改变灯泡的亮度.不符合题意.C.滑动变阻器和灯泡是串联的,移动滑动变阻器的滑片,改变电路中的电阻,可改变电路中的电流,从而改变灯泡的亮度.符合题意.D.灯泡和滑动变阻器都被导线短路,灯泡不能发光,滑动变阻器更不能调节灯泡的亮度.不符合题意.【答案】 C典例202 如图所示,滑动变阻器有A.B、C、D、四个接线柱,将其中的两个接线柱接人电路,改变电路中电流的大小,正确的连接方式最多有A.一种B.二种C.三种D.四种解析:滑动变阻器有四个接线柱,连入电路时,只能选择“一上一下”的接法,下面接A时,上面的接线柱可以任意接C或D.下面接B时,上面的接线柱可以任意接c或D.一共有四种连接方法.【答案】 D。
1 / 8
9月27日 变阻器 练习使用滑动变阻器 变阻器的应用
中考频度:★★★☆☆
难易程度:★★☆☆☆
(2018·临沂模拟)在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P 向左端滑动时逐渐变暗,则下列接法正确的是
A .M 接A ,N 接D
B .M 接A ,N 接B
C .M 接C ,N 接
D D .M 接C ,N 接B
【参考答案】A 【试题解析】滑动变阻器的滑片左移时,灯泡变暗,功率变小,根据P =I 2R ,电路中电流变小。
电源电压不
变,电流变小,说明变阻器接入电路的电阻变大,则滑动变阻器接入电路的电阻丝变长。
则D 必须接入电路,然后再选择A 或B 。
对照选项可知,只有A 选项的接法符合要求。
故选:A 。
【知识补给】
变阻器
1.定义:能改变接入电路中电阻大小的元件。
2.种类:滑动变阻器、电阻箱。
3.滑动变阻器
(1)原理:通过改变接入电路中电阻丝的长度来改变电阻。
(2)作用:改变电流、电压、保护电路。
(3)结构示意图和符号:
(4)铭牌上各数值的物理意义:“最大电阻值(阻值范围)”和“允许通过的最大电流”。
(5)接线方法:
(a )要串联在电路中;
(b )要将“一上一下”两个接线柱接入电路;
(c )滑片向下端接线柱靠近,则接入电阻减小,相反,远离下端接线柱,则接入电阻增大。
(6)为了保护电路,在闭合开关前应将滑片置于最大阻值处(下接线柱的另外一端)。
(7)口诀:控谁与谁串联,接线一上一下;要使阻值变大,滑片远离一下;用前调节滑片,使其置于最大。
初二物理电阻滑动变阻器试题1.通过实验发现导体电阻的大小还受影响,同一只电灯,发光时比不发光时的电阻(选填“大”或“小”)。
【答案】温度;大【解析】解答本题应掌握:金属导体的电阻随温度的升高而增大,分析灯泡发光时的温度变化则可知电阻的变化.实验发现金属导体的电阻随温度的升高而增大;故说明金属导体的电阻还受到温度的影响;灯泡在发光时温度将会升高,故灯泡在发光时的温度将大于不发光时的温度;故灯泡在发光时的电阻要大于不发光时的电阻;故答案为:温度;大.【考点】影响电阻大小的因素.点评:本题考查影响电阻大小因素中的温度,注意金属导体的电阻随温度升高而增大;但半导体的电阻随温度升高而降低.2.实验室里常用的变阻器有和。
【答案】滑动变阻器;电阻箱【解析】滑动变阻器和电阻箱是常用的变阻器.实验室里常用的变阻器有:滑动变阻器和电阻箱.故本题答案为:滑动变阻器;电阻箱.【考点】变阻器.点评:本题考查了变阻器的种类.3.滑动变阻器是通过改变电阻线来改变,从而逐渐改变电路中的。
【答案】在电路中的长度,电阻,电流大小【解析】滑动变阻器的原理是通过改变接入电路中的电阻线的长度来改变电阻的大小,从而实现对电路中电流的控制.滑动变阻器是靠改变电阻线在电路中的长度来改变电阻,从而逐渐改变电路中的电流大小.故答案为:在电路中的长度,电阻,电流大小.【考点】滑动变阻器的工作原理;滑动变阻器的使用.点评:本题主要考查滑动变阻器的原理和作用的了解和掌握.4.如图所示是滑动变阻器连入电路的一种情况,则连入电路的电阻是______(填“AP”或“BP”)部分;若要使它连入电路的电阻减小,则滑动片P应向______(填“左”或“右”)移动。
【答案】AP,左【解析】哪一段电阻丝被接入电路中是由下面的接线柱决定的,即就是下面被连接的接线柱与滑片P之间的部分;滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱,其在电路中的作用是通过改变电路中电阻线的长度来改变电阻的大小,从而改变电路中的电流;要使电阻变小,则应该使电阻的长度变短,即应该使滑片P向下边的接线柱靠近.因为电阻丝被接入电路中是由下面的接线柱决定的,即就是下面被连接的接线柱与滑片P之间的部分;由图中可知:变阻器接入电路中的是AP段.当滑片P向左移动时,电阻的长度变短,即电阻变小.故答案为:AP,左.【考点】滑动变阻器的工作原理;滑动变阻器的使用.点评:本题主要考查学生对:滑动变阻器的接法和在电路中的作用的了解和掌握,是一道基础题.5.如图所示,电阻箱的测量范围是,此时接入电路中的电阻为。
滑动变阻器练习试题集团文件版本号:(M928-T898-M248-WU2669-I2896-DQ586-M1988)
滑动变阻器练习题
1、下列关于滑动变阻器的说法,正确的是( )
A.滑动变阻器是靠改变导体的横截面积来改变导体电阻的
B.滑动变阻器是靠改变导体的材料来改变导体电阻的
C.因为导体的电阻与导体的材料、长度、横截面积有关,所以滑动变阻器是靠改变其中任一因素来改变其中导体电阻的
D.滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的
2、若将如图所示的滑动变阻器连入电路,要求当滑动变阻器的滑片P向
右移动时,电路中的电阻变大,则滑动变阻器连入电路的接线柱应是( ) A.A和D B.C和B
C.B和D
D.A和B
3. 一些实验仪器具有调节作用.下列选项中滑动变阻器在电路中的连接
方式不同,其中对电路能起调节作用的是( )
4、如图所示的电路,电源电压保持不变,闭合开关,当滑动变阻器的滑片
向右滑动时,下列分析
正确的是 ( )
A.灯泡变亮,电流表的示数变大
B.灯泡变暗,电流表的示数变小
C.灯泡亮度不变,电流表的示数变大
D.灯泡亮度不变,电流表的示数变小
5、(2016福州晋安期中)如图所示电路,导线a的一端固定连接在铅笔
芯上,当导线b的一端在铅笔芯上左右移动时,灯泡亮度会发生变化。
这
个实验说明铅笔芯是(选填“导体”或“绝缘体”),还能说明导体的电阻与有关,受此启发,人们制造了一种可以改变电阻的元件,叫做。
6、用笔画线代替导线,将图中元件连接成电路,要求:向右移动滑片,灯泡变亮.
7、如图所示是“滑动变阻器改变电路中的电流”的实物图,请你在虚线框内画出与实物图相对应的电路图。
1、“三看法”判断滑动变阻器阻值变化
一看柱:弄清滑动变阻器连入电路的两个接线柱。
二看丝:弄清连入电路的电阻丝是哪一部分。
三看变化:根据滑片P的移动分析接入电路中的电阻丝长度的变化,从而明确接入电路中的电阻的变化。
2、滑动变阻器接法规律
知识擂台
1.在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯泡逐渐变暗,则下列接法正确的是( )
A.M接C,N接B
B.M接A,N接B
C.M接C,N接D
D.M接A,N接D
2、(2016庆阳宁县月考)如图所示,滑动变阻器有4个接线柱,使用时只需接入其中2个,因此有几种接法.在这些接法中,不能改变电阻大小并且可能损坏仪器的接法是( )
A.接A和D
B.接B和C
C.接A和B
D.接C和D
3.如图所示电路中,当滑动变阻器滑片P向右移动时灯泡的亮度不变的是( )
4.如图所示的电路中,开关S闭合后,若滑动变阻器的滑片移到最下端,可能出现的现象是( )
A.烧坏灯泡和电流表
B.烧坏灯泡和电源
C.烧坏电流表和电压表
D.烧坏电流表和电源
5. (2016昆明五华区师范大学实验中学期末)如图所示,变阻器的总电阻为R,当滑片P从M点向右移动到N的过程中,灯泡的亮度变化情况是( )
A. 逐渐变亮
B. 逐渐变暗
C. 亮度不变
D. 先变亮后变暗
6、电位器是变阻器的一种,它可以用来改变收音机的音量。
小红买了一个电位器,如图所示。
如果把它与灯泡串联起来,利用它改变灯的亮度,请仔细观察,现想使滑动触头顺时针转动,灯泡变暗,下列接法正确的是( )
A.连接A、C
B.连接B、C
C.连接A、B
D.以上都
不正确
7.如图所示是汽车油量表工作原理的示意图,图中油量表实质是一个电流表,当油量减少时( )
A.电路上电阻增大,电流减小
B.电路上电阻增大,电流增大
C.电路上电阻减小,电流减小
D.电路上电阻减小,电流增大
8.如图所示,如果把A、C两个接线柱与电路连接,当滑片P向左移动时,变阻器接入电路部分的电阻值变;如果只接入两个接线柱,相当于把一个定值电阻接入电路。
9.如图是大型电子地磅的电路图。
当称重物时,在压力作用下滑片P向下端滑动,变阻器连入电路的电阻,电流表的示数(选填“变大”“变小”或“不变”)。
这样把电流对应的重量刻在电流表的刻度盘上,就可以读出被称物体的重量。
10. (2016苏州砀山县一摸)一位同学设计了一个风力测定仪,如图所示,O是转动轴,OC是金属杆,下面连接着一块受风板。
无风时OC是竖直的,风越强,OC杆偏转的角度越大。
AB是一段圆弧形电阻,P点是金属杆与圆弧形电阻相接触的点,金属杆OC与弧形电阻AB组合在一起相当于一个。
测风力时,闭合开关S即可。
风越大,接入电路的电阻
越,电流越,小灯泡的亮度越,因此利用此装置可以粗略地知道风力大小。
11.如图所示是练习使用滑动变阻器改变灯泡亮度的未完成电路,请用笔
画线代替导线完成电路连接。
要求:灯L
1和L
2
并联,开关同时控制两灯,
滑动变阻器只控制L
1
的亮度,导线不能交叉。
12.用滑动变阻器改变小灯泡的亮度。
(1)现给电源、小灯泡、开关各一个,导线若干,请在图中用笔画线代替导线连接电路,要求滑动变阻器的滑片向右移,灯泡变暗。
(2)如果你还想知道电路中电流值的改变情况,需在电路中再联一个电流表,并增加根导线。
【对接中考】
1、(2015天津)“图是滑动变阻器的结构和炼乳电路的示意图,当滑片P向右滑动时,连入电路的电阻变小的是( )
2、(2015青海)小华想用滑动变阻器控制小灯泡的亮度,设计了如图所示的4种电路,其中正确的是()
A.②③B.③④C.①③ D.①②
3、(2014上海)在如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上.补上后要求:①电压表测小灯两端电压;②闭合开关S,向a 端移动滑动变阻器的滑片P,小灯变亮.
.。
