滑动变阻器专题(二)(含答案)

滑动变阻器（练习）一、单选题1．（2021八上·椒江期末）如图是滑动变阻器的结构和连入电路的示意图。

当滑片P 向左滑动时，连入电路的电阻变小的是( )A．B．C．D．2．（2020八上·仙居期末）滑动变阻器连入电路的四种接法，当滑片P向右滑动时，连入电路阻值增大的是()A．B．C．D．3．如图是音响上音量调节装置，其简化电路如图右，需在M、N间接入一个滑动变阻器，使滑片P 向右移动时电流减小，音量降低。

下列连接方式中可行的是（）A．M接A，N接B B．M接c，N接D C．M接A，N接D D．M接C，N接B 4．（2020八上·吴兴期末）如图所示的滑动变阻器连入电路的4种接法中，当滑片P向右滑动时，滑动变阻器连入电路部分的电阻增大的是（）A．B．C．D．5．（2020八上·拱墅期末）如图所示是实验室常用的一种滑动变阻器。

关于该滑动变阻器的构造，下列说法正确的是（）A．金属棒是绝缘体，瓷筒是导体B．线圈是用电阻率较大的合金线制成C．滑片与线圈之间是绝缘的D．制成线圈的合金线所有表面都是绝缘的6．（2021八上·江干期末）滑动变阻器的滑片移动时，接入电路的电阻发生变化的原因是（）A．通过滑动变阻：器的电流发生变化B．加在滑动变阻器两端的电压发生变化C．连入电路的电阻丝长度发生变化D．接入电路的电阻丝的横截面积发生变化7．如图是一种自动测定油箱内油面高度的装置示意图，R'是一种特制的滑动变阻器，AOB是一根可绕O点转动的金属导体，从油量表(即电流表)指针所指的刻度知道油面高度，则它的工作过程是() 。

A．油面升高，R'变大，油量表示数变小B．油面降低，R'变大，油量表示数变大C．油面升高，R'变小，油量表示数变大D．油面降低，R'变小，油量表示数变大二、填空题8．（2021八上·义乌月考）将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1放在，P2放在。

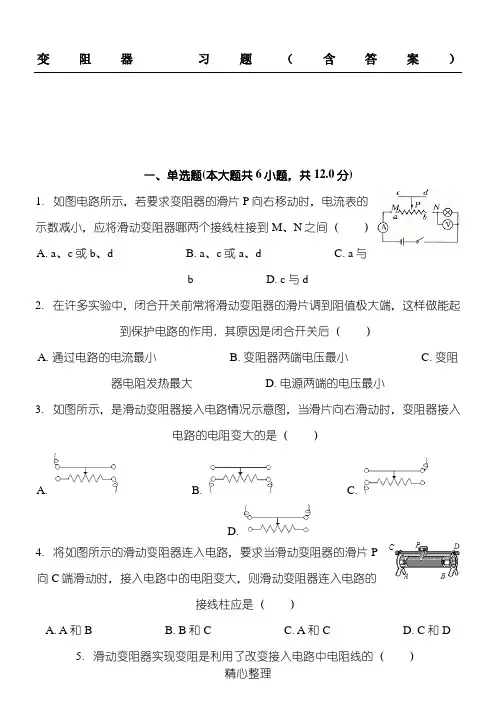

变阻器习题（含答案）一、单选题(本大题共6小题，共12.0分)1. 如图电路所示，若要求变阻器的滑片P向右移动时，电流表的示数减小，应将滑动变阻器哪两个接线柱接到M、N之间（）A. a、c或b、dB. a、c或a、dC. a与b D. c与d2. 在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值极大端，这样做能起到保护电路的作用．其原因是闭合开关后（）A. 通过电路的电流最小B. 变阻器两端电压最小C. 变阻器电阻发热最大D. 电源两端的电压最小3. 如图所示，是滑动变阻器接入电路情况示意图，当滑片向右滑动时，变阻器接入电路的电阻变大的是（）A. B. C.D.4. 将如图所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P向C端滑动时，接入电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（）A. A和 BB. B和 CC. A和C D. C和D5. 滑动变阻器实现变阻是利用了改变接入电路中电阻线的（）A. 电压B. 电流C. 长度D. 材料6. 由于一个滑动变阻器的最大阻值不够大，某同学将两个相同的滑动变阻器串联起来使用，如图，要使两个滑动变阻器阻值最大，滑片P1、P2的位置应同时满足（）A. P1在最右端，P2在最左端B. P1在最左端，P2在最右端C. P1在最左端，P2在最左端D. P1在最右端，P2在最右端二、填空题(本大题共13小题，共26.0分)7. 如图所示的电阻箱的示数是______ Ω．8. 如图所示，一个铭牌标有“50Ω1.5A”的滑动变阻器，表明此滑动变阻器的变化范围是______ Ω，“1.5A”表示______ ．为保护电路中的无件应将其______ 联接入电路，正确接法是把______ 、______ 、______ 、______ 接线柱接入电路中．9. 滑动变阻器的原理是______ ．10. 小瑞家音箱的音量旋钮无法调节音量了，爱动手的他检查电路后发现是音量电位器坏了，于是他从电子市场上买来了一个同样型号的电位器（如图所示），这种电位器是通过改变接入电路中电阻体的______来改变电路中的电阻的；小瑞同学焊接时，将A、B两接线柱将入电路中，则当顺时针旋转音量旋钮时，音箱发出声音的音量将______ （选填“变大”、“变小”或不变）．11. 如图所示的变阻器叫______ ，此时连入电路的电阻是______ Ω．12. 如图所示的电阻箱接入电路的电阻是______ Ω．13. 如图所示，电阻箱的示数是______Ω．14. 滑动变阻器是靠改变接入电路中电阻丝的______ 来改变电阻，从而改变电路中电流，一个滑动变阻器上标有“30Ω，2A”的字样，其中“2A”表示______ ．15. 电阻是导体对电流的______ 作用，在图1中A、B为两根横截面积相同的铜线，则A铜线的电阻比B铜线的电阻______ （选填“大”、“小”）；如图2是电位器结构，a、b、c 是它的三个接线柱，若将b，c接入电路，逆时针转动旋钮时，按入电路的电阻值______ （选填“变大”、“不变”或“变小”）16. 在如图所示的电路中，变阻器连入电路的电阻线是______ 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将______ ，电表示数随之______ ．（后两空均选填“变大”、“不变”或“变小”）17. 在物理学中，用______ 来表示导体对电流的阻碍作用的大小，滑动变阻器是靠改变接入电路中的电阻丝的______ 来改变电阻的．18. 电阻是导体对电流的______ ，滑动变阻器的原理是改变电阻丝______ 来改变接入电路的电阻．19. 如图所示的电路，闭合开关S，当滑动变阻器的滑片从中点向右移动的过程中，R2的阻值______ ，电流表示数______ ，电压表示数______ （三空均选题“变大”、“变小”或“不变”）．三、实验探究题(本大题共1小题，共6.0分)20. 亲爱的同学：你会使用下面的实验仪器吗？（1）如图1所示电表的量程是______ ，接入电路前指针如图所示是因为______ ；如果接入电路中开关闭合后指针如图1所示是因为______ ；（2）如图2所示变阻器是靠改变接入电路中______ 来改变电路中的电阻，从而改变电路中的______ ，滑动变阻器上标有“50Ω2A”的字样，其中50Ω表示的意思是______ ．变阻器习题（含答案）【答案】1. B2. A3. C4. B5. C6. B7. 258. 0～50；允许通过的最大电流是1.5A；串；AC；AD；BC；BD9. 改变电阻丝长度来改变接入电路的电阻10. 长度；变小11. 电阻箱；740812. 178313. 948114. 长度；允许通过的最大电流是2A15. 阻碍；大；变大16. Pb；变大；变小17. 电阻；长度18. 阻碍作用；长度19. 变大；不变；不变20. 0～5A；电流表指针没有调零；电流表“正负”接线柱接反了；电阻丝的长度；电流；滑动变阻器的最大阻值为50Ω【解析】1.解：A、滑动变阻器a、c两个接线柱接到M、N之间，滑动变阻器的左半段接入电路，滑片右移，滑动变阻器连入电路的电阻增大，电路电流减小；滑动变阻器b、d两个接线柱接到M、N之间，滑动变阻器的右半段接入电路，滑片右移，滑动变阻器连入电路的电阻减小，电路电流增大．不符合题意．B、滑动变阻器a、c或a、d两个接线柱接到M、N之间，滑动变阻器的左半段接入电路，滑片右移，滑动变阻器连入电路的电阻增大，电路电流减小．符合题意．C、滑动变阻器a与b两个接线柱接到M、N之间，滑动变阻器全部接入电路，滑片右移，滑动变阻器连入电路的电阻不变，电路电流不变．不符合题意．D、滑动变阻器c与d两个接线柱接到M、N之间，滑动变阻器被短路，滑动变阻器不能改变电路中的电流．不符合题意．故选B．要使电流表的示数减小，就必须使滑片P向右滑动时变阻器的电阻增大，一定选择a接线柱，据滑动变阻器“一上一下”接法，可知应将a、c或a、d接入M、N．滑动变阻器接入电路时，一定要选择一上一下接线柱，并且滑动变阻器连入电路的部分，取决于连入电路的下面接线柱．2.解：A、滑动变阻器的连入电路时，滑片滑到最大阻值处，电阻最大，电源电压不变，电流最小，故A正确；B、根据串联电路分压特点可知，电阻越大分的电压越大，故变阻器两端电压达到最大，故B错误；C、根据焦耳定律可知，通电时间和电阻一定时，电流越小产生的热量越小，故C错误；D、电源两端电压不变，故D错误．故选A在实验中，滑动变阻器串联在电路中，滑片处于最大阻值处，电源电压不变，电流中的电流最小，起到保护作用．本题考查了滑动变阻器的使用，关键是知道滑动变阻器是串联在电路中使用．3.解：若使滑片P向右移动时，变阻器接入电路的电阻变大，下端应接左下接线柱，而上端可以选择左右接线柱的任意一个，故C选项均符合题意．故选C．滑动变阻器使用时，接线柱的选取要一上一下．滑动变阻器接入电路中电阻的大小取决于电阻丝接入电路的长度，要使滑片向左移动时滑动变阻器接入电路的阻值减小，就要使电阻丝接入电路的长度变短，由此入手分析．滑动变阻器的滑片移动时，其接入电路的阻值变化，取决于它所选取的下面的接线柱是哪一个，上面的两个接线柱实质上是一个．4.解：A、当A和B接入电路时，将下面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为定值电阻，并且滑片失去调节电阻的作用，不符合题意；B、当B和C接入电路时，滑动变阻器将右半部分电阻接入了电路，滑片向C端移动，接入电路的电阻线变长，即接入电路的电阻变大，符合题意；C、当A和C接入电路时，滑动变阻器将左半部分电阻接入了电路，滑片向C端移动，接入电路的电阻线变短，即接入电路的电阻变小，不符合题意；D、当C和D接入电路时，将上面两个接线柱接入了电路，即滑动变阻器接入电路的阻值为零，并且滑片失去调节电阻的作用，不符合题意．故选B．滑动变阻器是通过改变接入电路中电阻线的长度来改变电阻的，根据滑动变阻器一上一下的原则以及滑片移动时电阻的变化情况进行判断．本题考查滑动变阻器的正确使用，要知道其阻的大小判断关键看下面的接线柱是哪一个，属于基础题．5.解：滑动变阻器是通过改变接入电流部分电阻丝的长度来改变电阻大小，从而逐渐改变电路中的电流强度．故选C．滑动变阻器的原理：改变连入电路中的电阻线的长度来改变电阻的大小，再根据电阻是阻碍电路中电流大小的原因进行分析．牢记滑动变阻器的工作原理，掌握变阻器在电路中的作用．6.解：由图可知，P1接了左上右下，P2接入了左上左下；则当滑片P1在最左端，P2在最右端时，两滑动变阻器的接入电阻均为最大，则两滑动变阻器串联后的总电阻最大．故选B．串联电路的总电阻等于各用电器电阻之和，因为滑动变阻器是靠改变连入电路中的电阻丝长度来改变电阻的，则可知当两滑动变阻器的导线全部接入时总电阻最大；则由接线的方式可知两滑片的位置．本题考查了滑动变阻器的接法．当滑动变阻器的电阻线全连入电路时，连入电阻最大．7.解：电阻箱的示数，R=0×1000Ω+0×100Ω+2×10Ω+5×1Ω=25Ω．故答案为：25．按照电阻箱的读数方法，用△所对的数字乘以下面的倍数，然后把他们相加，就得出电阻箱的示数．本题考查的是电阻箱的读数方法，在计算电阻箱的读数时不要忘记乘以各指针所对应的倍数，在现实生活中，水表的读数与之类似．8.解：“50Ω、1.5A”表示，滑动变阻器的变化范围是 0～50Ω，1.5A表示允许通过的最大电流是1.5A；要利用滑动变阻器改变电路中电流的大小，应将滑动变阻器串联在电路中，滑动变阻器的接法是四个接线柱，必须一上一下，故正确的接法是：AC、AD、BC、BD．故答案为：0～50；允许通过的最大电流是1.5A；串；AC、AD、BC、BD．（1）滑动变阻器铭牌上标有“50Ω 1.2A”的字样，表示滑动变阻器的电阻变化范围以及允许通过的最大电流；（2）哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分．滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变电阻的，使用时应串联在电路中；滑动变阻器有四个接线柱，接入电路时，选择上面一个接线柱和下面一个接线柱，都接上面接线柱滑动变阻器被短路，都接下面接线柱相当于定值电阻，滑动变阻器的滑片不起作用．本题考查了滑动变阻器的原理以及使用，属于基本的识记性内容，比较简单．9.解：滑动变阻器之所以能变阻，靠的是改变连入电路中电阻丝的长度来变阻的，长度变长，电阻变大；长度变小，电阻变小．故答案为：改变电阻丝长度来改变接入电路的电阻．根据滑动变阻器的原理进行解答．本题考查的是滑动变阻器的工作原理，不光要记住，还要理解．10.解：（1）电位器实际上是一个滑动变阻器，它是通过滑片的移动来改变了连入电路中电阻丝长度的．（2）由电路图可知，将A、B两接线柱将入电路中，当顺时针旋转音量旋钮时，电位器接入电路的电阻丝变长，接入电路的阻值变大，电路电流变小，音箱发出声音的音量将变小．故答案为：长度；变小．电位器实际上就是滑动变阻器，它通过改变接入电路中电阻丝的长度来改变电阻大小；根据图示判断滑片移动时，接入电路的电阻丝长度如何变化，进一步判断音箱的音量如何变化．本题考查了电位器的原理、电位器的调节，是一道基础题，分析图示电位器、判断出滑片移动时，电路电阻如何变化，进一步得出电路中电流的变化，从而得出音箱声音大小的变化．11.解：如图变阻器为电阻箱，连入电路的电阻：R=7×1000Ω+4×100Ω+0×10Ω+8×1Ω=7408Ω故答案为：电阻箱，7408．图示变阻器是电阻箱，电阻箱的读数方法：用“△”所对的数字乘以下面的倍数，然后把他们相加，即得连入的电阻值．会读电阻箱的示数（用“△”所对的数字乘以下面的倍数，然后把他们相加），生活中水表的读数与之类似．12.解：由图可知，电阻箱接入电路的阻值为R=1×1000Ω+7×100Ω+8×10Ω+3×1Ω=1783Ω．故答案为：1783．电阻箱的读数方法：分别读出旋钮对应的读数，用数字乘以底下的倍数，最后将四个数据相加．本题考查了电阻箱的读数方法：把对应的数字乘以倍数，然后相加即可．13.解：电阻箱的示数：R=9×1000Ω+4×100Ω+8×10Ω+1×1Ω=9481Ω．故答案为：9481．用各指针所指的示数乘以下面的倍数，然后将所有的数值相加，即为该电阻箱的读数．本题考查的是电阻箱的读数方法，在计算电阻箱的读数时不要忘记乘以各指针所对应的倍数，在现实生活中，水表的读数与之类似．14.解：（1）滑动变阻器是通过改变接入电路电阻丝的长度，来改变电路中电阻的大小，从而起到改变电流的目的．（2）“30Ω，2A”，其中“30Ω”的含义是滑动变阻器的最大阻值是30Ω．“2A”的含义是滑动变阻器允许通过的最大电流是2A．故答案为：长度；允许通过的最大电流是2A．（1）滑动变阻器工作原理：移动滑片改变接入电路电阻丝的长度，来改变接入电路的电阻，来改变电路中的电流．（2）滑动变阻器铭牌上标有电流值和电阻值，电流值表示滑动变阻器允许通过的最大电流，电阻值表示滑动变阻器的最大电阻值．掌握滑动变阻器工作原理、接线柱接法、接入电路的方式、铭牌参数含义、在电路中的作用等．15.解：（1）导体对电流的阻碍作用称为电阻；（2）A、B是两根横截面积相同的铜线，即导体A和B的材料和横截面积相同、长度不同，由图可知A的长度大于B的长度，所以A的电阻比B的电阻大．（3）若只将b、c接入电路，滑片右边的电阻丝接入电路；逆时针转动旋钮时，电位器接入电路的长度变长，电阻变大．故答案为：阻碍；大；变大；（1）导体对电流的阻碍作用称为电阻；（2）导体的电阻大小与导体的长度、横截面积和材料有关；材料和横截面积相同的导体，长度越大，电阻越大；（3）若只将b、c接入电路，滑片右边的电阻丝接入电路，根据滑片的移动方向判断电阻的变化．此题主要考查学生对于电阻的概念以及影响导体电阻大小的因素的理解和掌握16.解：由图示可知，变阻器连入电路的电阻线是Pb部分，油箱内汽油的液面下降时，滑片向上移动，滑动变阻器连入电路的阻值变大，蓄电池电压不变，滑动变阻器接入电路的阻值变大，由欧姆定律可知，电路电流减小，电流表示数变小．故答案为：Pb；变大；变小．根据汽油液面的变化判断滑动变阻器接入电路的阻值如何变化，应用欧姆定律判断电路电流如何变化，然后判断电流表示数如何变化．本题的关键是滑动变阻器的变阻原理：通过改变连入电阻丝的长度，改变阻值的大小，从而改变电路中的电流．17.解：在物理学中，用电阻来表示导体对电流的阻碍作用的大小；根据滑动变阻器的原理可知，滑动变阻器是通过改变电阻丝接入电路的长度来改变电阻的，因为电源电压不变，由欧姆定律可知，从而改变电路中的电流．故答案为：电阻；长度．电阻是表示导体对电流的阻碍作用的物理量；滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变电阻的．本题考查了电阻的概念和滑动变阻器的原理，属于基本的识记性内容，比较简单解答不难．18.解：在物理学中，用电阻表示导体对电流的阻碍作用．滑动变阻器的原理是靠改变连入电路中电阻丝的长度来改变电阻的．故答案为：阻碍作用，长度．根据电阻的定义和滑动变阻器的原理填空．本题考查了电阻的定义和滑动变阻器的原理，属于识记内容，比较简单．19.解：（1）由电路图知：电阻R1与R2并联，电压表测电阻R1两端即电源电压，电流表测流过电阻R1的电流；（2）由电路图知：闭合开关S，当滑动变阻器的滑片从中点向右移动的过程中，R2的阻值变大；由于电源电压，所以电阻R1两端电压U不变，电阻R1阻值不变，由I1=知电流I1不变，电流表示数不变．故答案为：变大；不变；不变．（1）根据电路图分析电路结构，明确各用电器的连接方式；（2）根据滑动变阻器滑片的移动方向判断电路电阻如何变化，然后根据并联电路特点、欧姆定律解题．本题是一道电路动态分析题，分析清楚电路结构、灵活应用欧姆定律、并联电路特点是解题的关键．20.解：（1）如图1所示电表，上面有符号“A”，说明是电流表，则它的量程是0～5A；接入电路前指针如图所示，是因为电流表指针没有调零；如果接入电路中开关闭合后指针如图1所示，是因为电流表“正负”接线柱接反了；（2）如图2所示变阻器是靠改变接入电路中电阻丝的长度来改变电路中的电阻，从而改变电路中的电流；滑动变阻器上的50Ω表示的意思是滑动变阻器的最大阻值为50Ω．故答案为：（1）0～5A；电流表指针没有调零；电流表“正负”接线柱接反；（2）电阻丝的长度；电流；滑动变阻器的最大阻值是50Ω．（1）根据电表的符号及刻度值可确定其量程；根据指针的位置判断出现这一现象的原因；知道电流表在接入电路时，必须使电流正进负出；（2）了解滑动变阻器的原理及在电路中的调节作用，根据对变阻器铭牌的认识解释50Ω的意思．本题主要考查了电流表和滑动变阻器的认识与使用，本题中的电流表与我们常用电流表不完全相同，要学会辨识．属基本仪器的使用，是我们应该熟练掌握的．。

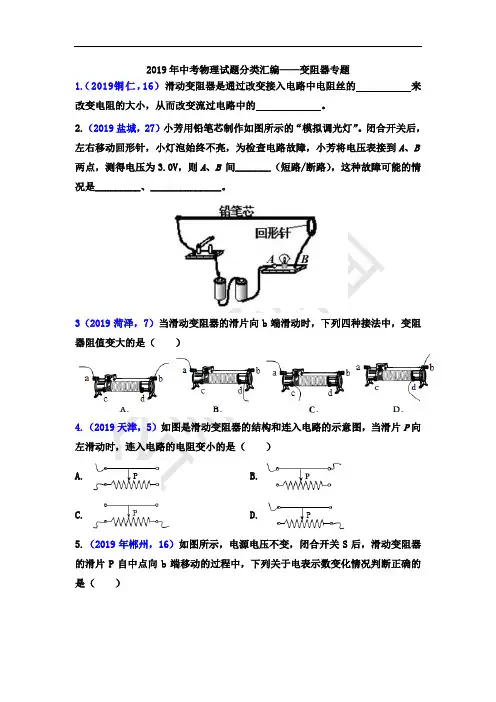

2019年中考物理试题分类汇编——变阻器专题1.（2019铜仁，16）滑动变阻器是通过改变接入电路中电阻丝的来改变电阻的大小，从而改变流过电路中的。

2.（2019盐城，27）小芳用铅笔芯制作如图所示的“模拟调光灯”。

闭合开关后，左右移动回形针，小灯泡始终不亮，为检查电路故障，小芳将电压表接到A、B 两点，测得电压为3.0V，则A、B间_______（短路/断路），这种故障可能的情况是_________、______________。

3（2019菏泽，7）当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（）4.（2019天津，5）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（）A. B.C. D.5.（2019年郴州，16）如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（）A．电流表A1变小，A2变小，电压表V不变B．电流表A1变小，A2不变，电压表V不变C．电流表A1变小，A2变小，电压表V变大D．电流表A1不变，A2变大，电压表V变小6.(2019邵阳，12)一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（）A．变大、变大B．变大、变小C．变小、变小D．变小、变大7.（2019自贡，14）某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（）A．断开开关S，更换额定功率大一点的灯泡重新实验B．断开开关S，增加电池的节数重新实验C．断开开关S，拆掉导线重新连接电路D．观察电流表的示数是否为零，判断电路是否断路8.（2019安徽，17）如图，电源电压保持不变，R为定值电阻。

闭合开关，向左移动滑片P ，则（）A. 电压表的示数变大，电流表的示数变大B. 电压表的示数变大，电流表的示数变小C. 电压表的示数不变，电流表的示数变大D. 电压表的示数变小，电流表的示数变大9.（2019吉林，6）如图所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是（）A.变阻器断路B.小灯泡短路C.电流表短路D.小灯泡断路10.（2019黔东南，6）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大B．变大，变小C．变小，变小D．变小，变大11.（2019赤峰，10）如图所示电路，电源电压和小灯泡电阻保持不变。

一、滑动变阻器动态电路1.执行酒驾重罚新规定。

交警使用的某型号酒精测试仪的工作原理相当于图19所示。

电源电压恒为9 V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为80 Ω。

使用前要通过调零旋钮(即滑动变阻器R1的滑片)对测试仪进行调零，此时电压表的示数为8 V。

求：（1）电压表的示数为8V时，电流表的示数为多少?（2）电压表的示数为8V时，滑动变阻器R1的电阻值为多少?（3）调零后，R1的电阻保持不变。

某驾驶员对着测试仪吹气10 s，若电流表的示数达到0.3A，表明驾驶员醉驾，此时电压表的示数为多少?解：（1）因为R2和滑动变阻器串联，当R2=80Ω，电压表示数U2为8V时，I = I1 = I2=U2R2=＝8 V80 Ω＝0.1A（2）U1=U-U2=9V－8V=1VR1＝U1I1＝1 V0.1 A＝10 Ω（3）当R1的电阻保持不变，电流表的示数I为0.3A时，U1=IR1=0.3A×10Ω=3V，U2=U- U1=9V-3V=6V2.如图所示，电源电压保持不变，灯泡L标有“3V0.9W”字样，设灯丝电阻保持不变。

当开关闭合，滑动变阻器的滑片在最左端时，灯泡L正常发光。

（1）求电源电压和灯泡L的阻值。

（2）调节滑动变阻器，使电压表示数为2V，求此时滑动变阻器连入电路的电阻值。

解：(1)根据电路图可知，当滑动变阻器的滑片在最左端时，电路为灯泡的基本电路，并且灯泡正常发光，因此电源电压等于灯泡L的额定电压，即U＝UL＝3V，由P＝U2/R可知，灯泡L的阻值：RL＝UL2/PL＝（3V）2/0.9W＝10Ω；(2)因为串联电路两端电压等于各部分电压之和，所以灯泡L两端的电压：U′L＝U－U滑＝3V－2V＝1V，电路电流：I＝U′L/RL ＝1V/10Ω＝0.1A，由I＝U/R可得，滑动变阻器接入电路的电阻值：R滑＝U滑/I＝2V/0.1A ＝20Ω。

专题：滑动变阻器阻值取值范围一、电压表测滑动变阻器两端电压（串联电路）1.如图所示的电路，电源电压U=12V 且保持不变，R 1=10Ω，R 2为最大电阻为50Ω0.4A 的滑动变阻器，电流表的量程为0—0.6A,为了保护电表和滑动变阻器,滑动变阻器接入电路的电阻值的变化范围是多少? (20Ω—50Ω)2.如图所示的电路，电源电压U=6V 且保持不变，R 1=20Ω，R 2为最大电阻为50Ω的滑动变阻器，电压表的量程为0—3V ,为了保护电表,求滑动变阻器接入电路的电阻值的变化范围? (0Ω—20Ω)3.如图所示的电路，电源电压U=4.5V 且保持不变，R 1=5Ω，R 2为最大电阻为20Ω的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (2.5Ω—10Ω)222二、电压表测定值电阻两端电压（串联电路）4.如图所示的电路，电源电压U=9V且保持不变，R1=10Ω，R2标有50Ω1A字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?(20Ω—50Ω) Array三、并联电路滑动变阻器取值范围5. 如图所示的电路，电源电压U=6V且保持不变，R1=60Ω，R2标有50Ω2A字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—15V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少?(12Ω—50Ω)滑动变阻器取值范围练习题1.如图所示的电路，电源电压U=8V 且保持不变，R 1=6Ω，R 2为最大电阻为50Ω的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (10Ω—50Ω)2.如图所示的电路，电源电压U=8V 且保持不变，R 1=6Ω，R 2标有50Ω0.4A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (14Ω—50Ω)3. 如图所示的电路，电源电压U=10V 且保持不变，R 1=50Ω，R 2标有100Ω2A 字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—15V ,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (25Ω—100Ω)专题：滑动变阻器阻值取值范围答案一、电压表测滑动变阻器两端电压（串联电路）1.(20Ω—50Ω)2. (0Ω—20Ω)3. (2.5Ω—10Ω)二、电压表测定值电阻两端电压（串联电路）4. (20Ω—50Ω)三、并联电路滑动变阻器取值范围5. (12Ω—50Ω)滑动变阻器取值范围练习题1. (10Ω—50Ω)2. (14Ω—50Ω)3. (25Ω—100Ω)。

滑滑滑滑滑滑滑滑滑滑滑滑滑滑练习题1. 如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法正确的是( )A. 两个电流表的示数都变大B. 两个电流表的示数都变小C. 电流表A1示数不变，电流表A2示数变大D. 电流表A1示数不变，电流表A2示数变小2. 如图所示的电路中，电源电压保持不变，R1为定值电阻，闭合开关S，当滑动变阻器R2的滑片P向右移动时，下列说法中( )①电流表A的示数变小②电压表V的示数变大③电压表V与电流表A1的比值变小④滑动变阻器R2消耗的电功率变小A. 只有①④正确B. 只有②③正确C. 只有①③正确D. 只有②④正确3. 小华设计了一种输液提示器，能在护士站观察到药液量的变化.当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是( )A. B.C. D.4. 如图所示的电路中，电源电压保持不变。

闭合开关s后，当滑动变阻器的滑片P向左移动时。

下列判断正确的是( )A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，电压表示数变大D. 电流表示数变小，电压表示数变小5. 如图所示，电源电压保持不变。

闭合开关S，当滑动变阻器滑片P向右滑动过程中，下列说法正确的是( )A. 电流表A1的示数变大B. 电压表的示数变大C. 电压表V的示数与电流表A2的示数的比值变大D. 电压表V的示数与电流表A2的示数的乘积变大6. 在如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列分析正确的是( )A. 电流表A示数与电流表A2示数的差变大B. 电流表A1示数与电流表A2示数的和变大C. 电压表V示数与电流表A2示数的比值变大D. 电压表V示数与电流表A1示数的比值变大7. 如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是( )A.电流表示数不变，电压表示数不变B. 电流表示数减小，电压表示数增大C. 电流表示数增大，电压表示数增大D. 电流表示数减小，电压表示数不变8. 如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c 是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列分析正确的是( )A. 若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快B. 若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱C. 若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快D. 若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快第8题图第9题图9. 如图所示，电源电压保持不变，当开关S闭合后，使滑动变阻器的滑片P向右移动过程中，以下说法正确的是( )A. 电压表的示数不变，电流表A1的示数变大，A2的示数变小B. 电压表的示数不变，电流表A2的示数不变，A1的示数变大C. 电压表的示数与电流表A1的示数的比值变大，A1的示数变小D. 电压表的示数与电流表A1的示数的比值不变，A1的示数变小10. 如图所示的电路中，电源电压保持不变，L为阻值不变的灯泡。

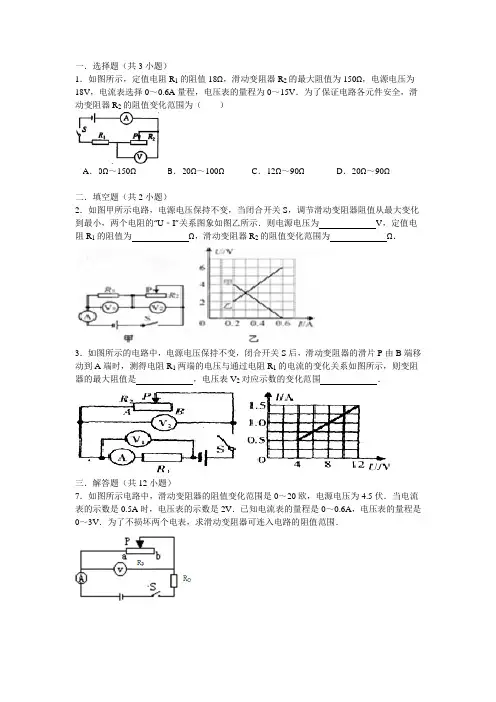

一．选择题（共3小题）1．如图所示，定值电阻R1的阻值18Ω，滑动变阻器R2的最大阻值为150Ω，电源电压为18V，电流表选择0～0.6A量程，电压表的量程为0～15V．为了保证电路各元件安全，滑动变阻器R2的阻值变化范围为（）A．0Ω～150ΩB．20Ω～100ΩC．12Ω～90ΩD．20Ω～90Ω二．填空题（共2小题）2．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图象如图乙所示．则电源电压为_________V，定值电阻R1的阻值为_________Ω，滑动变阻器R2的阻值变化范围为_________Ω．3．如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图所示，则变阻器的最大阻值是_________，电压表V2对应示数的变化范围_________．三．解答题（共12小题）7．如图所示电路中，滑动变阻器的阻值变化范围是0～20欧，电源电压为4.5伏．当电流表的示数是0.5A时，电压表的示数是2V．已知电流表的量程是0～0.6A，电压表的量程是0～3V．为了不损坏两个电表，求滑动变阻器可连入电路的阻值范围．8．如图所示，电压表的量程是0～3V，电流表的量程是0～0.6A，滑动变阻器R2的最大阻值是15Ω，电热丝R1的阻值是5Ω，电源电压4.5V．当滑动变阻器的滑片移到中点时，电压表的示数是多少？10s内电热丝R1产生的热量是多少；为了保证两电表均能安全用，滑动变阻器的阻值变化范围是多少？9．如图所示，电源电压保持不变．滑动变阻器R2的滑片P在移动过程中，电压表的示数变化范围是0～4伏，电流表的示数变化范围是0.5～1安，求：电源电压、电阻R1的阻值和变阻器R2的最大阻值．10．如图所示，电源电压为12V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值为20Ω，则当滑动片P在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是多少？11．如图所示，电流表的量程为0～0.6A，电压表的量程为0～15V．灯泡铭牌标着“18V，9W”，电源电压恒为U=24V．（1）当滑动变阻器连入电路的电阻值为36Ω时，灯泡消耗的实际功率．（2）当滑动变阻器的阻值为何值，滑动变阻器的功率最大，最大值是多少？（3）当滑动变阻器左右任意滑动时，电路能安全工作，滑动变阻器连入电路中的电阻的变化范围．12．如图，电源电压保持不变．闭合开关S后，滑动变阻器R0的滑片P在移运过程中，电压表的示数变化范围为0～4伏，电流表的示数变化范围为0.5～1安，求：（1）R的阻值；（2）R0的最大阻值；（3）电源电压．13．如图所示，电源电压保持不变，闭合开关S后，滑动变阻器R'，的滑片P在移动过程中，电压表的示数变化范围为0～9.6V，电流表的示数变化范围为0.2～1A，求：（1）R的阻值；（2）R'的最大阻值；（3）电源电压．14．一只标有“2.5V 0.5A”的小灯泡和一只规格为“10Ω 1A”的滑动变阻器串连接在电压为3伏的电源上，如图所示．求（1）正常发光时滑动变阻器接入电路中的阻值；（2）滑片滑动时，灯泡功率的变化范围；（3）若小灯泡的实际功率为0.8W，求滑动变阻器接入电路中的电阻．15．在图所示的电路中，电源两端电压U=9V，电阻R1=10Ω，滑动变阻器R2的最大电阻值为20Ω．当滑动变阻器的滑片P从右端移到左端时，电阻R1消耗的电功率变化范围是_________W．16．如图所示，小灯泡L标有“6V 3W”字样，滑动变阻器的最大阻值为100Ω，电压表的量程是0～15V．闭合开关后，移动滑动变阻器，使电压表的示数为12V，这时灯泡恰好正常发光．求：（1）电源电压；（2）当滑动变阻器接入电路中的电阻为33Ω时，小灯泡消耗的实际功率；（3）在不超过小灯泡额定电压和电压表量程的情况下，变阻器接入电路中的阻值变化范围．17．如图甲所示的电路中，电源电压保持不变，S闭合后，在滑动变阻器的滑片P由B端移动到A端的过程中，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图乙所示．求：（1）电源的电压；（2）滑动变阻器的最大阻值；（3）电阻R1消耗的电功率的变化范围．7．解：当电流表的示数是0.5A时，定值电阻R0两端的电压U0=U-U P=4.5V-2V=2.5V，定值电阻R0的阻值为R0===5Ω；为保证电流表不损坏，电路中的最大电流为0.6A，则电路中的总电阻为=7.5Ω，滑动变阻器连入电路电阻的最小值为2.5Ω；为保证电压表不损坏，滑动变阻器的最大电压为3V，则此时R0的电压为4.5V-3V=1.5V，电路中的电流为=0.3A，此时滑动变阻器连入电路电阻的最大值为=10Ω；所以滑动变阻器可连入电路的阻值范围为2.5Ω～10Ω．答：为了不损坏两个电表，滑动变阻器连入电路的阻值范围为2.5Ω～10Ω．89。

滑动变阻器计算专题练习1、如图所示，一定值电阻R0与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为0.3A；当滑动变阻器的滑片P 滑到最右端时，电流表的示数为0.1A。

则定值电阻R0＝Ω，电源的电压U＝ v。

2、如图所示，电阻R0=20Ω，R=30Ω，电源电压保持9V不变，当滑动变阻器滑片P在a 端时，电压表的示数是 V，电流表示数是 A，滑动变阻器滑片P移到b端时，电压表的示数是 V，电流表示数是 A。

3、如下图所示的电路，电源电压保持不变，闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流的变化的图像如图所示，根据图像的信息可知：（选填“甲”或“乙”）是电压表V1示数变化的图像，电源电压为 V，电阻R1的阻值为____Ω。

第1题第2题第3题4、如图所示，滑动变阻器的滑片在某两点移动时，电流表的示数范围在1A至2A之间，电压表的示数范围在6V至9V之间。

则定值电阻R的阻值及电源电压分别是（）A．3Ω，15V B．6Ω，15V C．3Ω，12V D．6Ω，12V5、如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。

为保护电表，变阻器接入电路的阻值范围是（）A.0Ω~10ΩB.0Ω~20ΩC.5Ω~20ΩD.2.5Ω~10Ω6、如图所示，电阻R的阻值为10Ω，闭合开关S，当滑动变阻器的滑片P移到a端时，电流表的示数为0.6A。

当滑动变阻器的滑片P移到b端时，电流表的示数为0.2A。

下列说法不正确的是( )A．电源电压为6V B．滑动变阻器的最大阻值为20ΩC．当滑片P移到中点时，电流表的示数为0.2AD．当滑片P移到b端时，电压表的示数为4V7、如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。

B. C. D.在如图所示的电路中用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变暗正确的是( )A. M接C,N接BB.5. 如图所示,使用滑动变阻器能调节小灯泡从亮到灭的正确电路是C. D.电位器是变阻器的一种,小华买了一个电位器,如图所示。

如果把它与灯泡串联起来请仔细观察,现想使滑动触头顺时针转动时灯泡变暗,下列接法正确的是(A. 连接A、BB. 连接7. 某高速公路站对过往的超载货车实施计重收费A. 此设计可行,称重表由电流表改装B. 此设计可行,称重表由电压表改装C. 此设计不可行,当车辆越重时电路中电流越小D. 此设计不可行,电路中的A. 触点AB. 触点9. 如图所示,电源电压不变A. 电流表示数变大C. 电压表示数不变10. 如图所示,电源电压保持不变时A. 电压表V示数变小B.C. 电流表A示数不变D.213. 滑动变阻器靠改变连入电路中电阻线的牌上标有“10Ω2A”的字样14. 某滑动变阻器的铭牌上标有“50一个滑动变阻器的最大阻值不能满足调节范围的需要16. 图甲、乙是调节收音机音量的旋钮开关阻丝的来改变电阻.17. 一位同学设计了一个风力测定仪三、简答题18. 有一种自动测定油箱内油面高度的装置如图所示的金属滑片是杠杆的一端。

从油量表指针所指的刻度它的工作原理。

四、作图题19. 根据如图(1)所示的电路图(1)(1)请将调速把手与电动机、电源连成电路。

(2)在虚线框内画出正确连接后的电路图。

(3)怎样调节可使电动机的转速加快?参考答案20. 【答案】铅笔芯是石墨芯,将铜导线绑在一端滑动变阻器串联在电路中21.(1) 【答案】如图甲所示甲【解析】调速把手相当于一个滑动变阻器滑动变阻器的金属杆,c为滑片。

(2) 【答案】如图乙所示乙【解析】连接到电路中时需选取电阻丝(3) 【答案】在图甲中调速把手右侧部分的电阻丝被连入电路中减少电阻丝连入电路的长度，电阻变小。

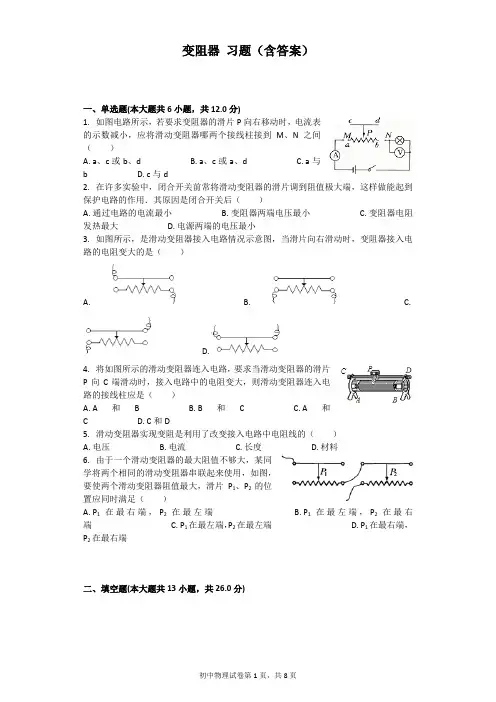

变阻器习题（含答案）一、单选题(本大题共6小题，共12.0分)1.）、2.小小大小3. 如图所示，是滑动变阻器接入电路情况示意图，当滑片向右滑动时，变阻器接入电路的电阻变大的是（）A. B.C.D.4. 将如图所示的滑动变阻器连入电路，要求当滑动变阻器的滑片和度6.滑片P1、P2的位置应同时满足（）A. P1在最右端，P2在最左端B. P1在最左端，P2在最右端C. P1在最左端，P2在最左端D. P1在最右端，P2在最右端二、填空题(本大题共13小题，共26.0分)8.、10.是通过改变接入电路中电阻体的 ______ 来改变电路中的电阻的；小瑞同学焊接时，将A、B两接线柱将入电路中，则当顺时针旋转音量旋钮时，音箱发出声音的音量将______ （选填“变大”、“变小”或不变）．11. 如图所示的变阻器叫 ______ ，此时连入电路的电阻是______ Ω．12. 如图所示的电阻箱接入电路的电阻是______ Ω．13. 如图所示，电阻箱的示数是______ Ω．14. 滑动变阻器是靠改变接入电路中电阻丝的 ______ 来改变电阻，从而改变．15.216.______ ．（后两空均选填“变大”、“不变”或“变小”）17. 在物理学中，用 ______ 来表示导体对电流的阻碍作用的大小，滑动变阻器是靠改变接入电路中的电阻丝的 ______ 来改变电阻的．18. 电阻是导体对电流的 ______ ，滑动变阻器的原理是改变电阻丝 ______来改变接入电路的电阻．19. 如图所示的电路，闭合开关S，当滑动变阻器的滑片从中点向右移动的过程中，R2的阻值 ______ ，电流表示数 ______ ，电压表示数 ______ （三空均选题“变大”、“变小”或“不变”）．20.（1（21. B2. A3. C4. B5. C6. B7. 258. 0～50；允许通过的最大电流是1.5A；串；AC；AD；BC；BD9. 改变电阻丝长度来改变接入电路的电阻10. 长度；变小11. 电阻箱；740812. 178313. 948114. 长度；允许通过的最大电流是2A20.解：Ad两个接线柱接到M、N之间，滑动变阻器的右半段接入电路，滑片右移，滑动变阻器连入电路的电阻减小，电路电流增大．不符合题意．B、滑动变阻器a、c或a、d两个接线柱接到M、N之间，滑动变阻器的左半段接入电路，滑片右移，滑动变阻器连入电路的电阻增大，电路电流减小．符合题意．C、滑动变阻器a与b两个接线柱接到M、N之间，滑动变阻器全部接入电路，滑片右移，滑动变阻器连入电路的电阻不变，电路电流不变．不符合题意．D、滑动变阻器c与d两个接线柱接到M、N之间，滑动变阻器被短路，滑动变阻器不能改变电路中的电流．不符合题意．故选B．要使电流表的示数减小，就必须使滑片P向右滑动时变阻器的电阻增大，一定选择a 接线柱，据滑动变阻器“一上一下”接法，可知应将a、c或a、d接入M、N．滑动变阻器接入电路时，一定要选择一上一下接线柱，并且滑动变阻器连入电路的解：ABC C错本题考查了滑动变阻器的使用，关键是知道滑动变阻器是串联在电路中使用．3.解：若使滑片P向右移动时，变阻器接入电路的电阻变大，下端应接左下接线柱，而上端可以选择左右接线柱的任意一个，故C选项均符合题意．故选C．滑动变阻器使用时，接线柱的选取要一上一下．滑动变阻器接入电路中电阻的大小取决于电阻丝接入电路的长度，要使滑片向左移动时滑动变阻器接入电路的阻值减小，就要使电阻丝接入电路的长度变短，由此入手分析．滑动变阻器的滑片移动时，其接入电路的阻值变化，取决于它所选取的下面的接线柱是哪一个，上面的两个接线柱实质上是一个．4.解：A、当A和B接入电路时，将下面两个接线柱接入了电路，即滑动变阻器接入电B、当C、当D5.解：滑动变阻器是通过改变接入电流部分电阻丝的长度来改变电阻大小，从而逐渐改变电路中的电流强度．故选C．滑动变阻器的原理：改变连入电路中的电阻线的长度来改变电阻的大小，再根据电阻是阻碍电路中电流大小的原因进行分析．牢记滑动变阻器的工作原理，掌握变阻器在电路中的作用．6.解：由图可知，P1接了左上右下，P2接入了左上左下；则当滑片P1在最左端，P2在最右端时，两滑动变阻器的接入电阻均为最大，则两滑动变阻器串联后的总电阻最大．故选B．8.解：“50Ω、1.5A”表示，滑动变阻器的变化范围是 0～50Ω，1.5A表示允许通过的最大电流是1.5A；要利用滑动变阻器改变电路中电流的大小，应将滑动变阻器串联在电路中，滑动变阻器的接法是四个接线柱，必须一上一下，故正确的接法是：AC、AD、BC、BD．故答案为：0～50；允许通过的最大电流是1.5A；串；AC、AD、BC、BD．（1）滑动变阻器铭牌上标有“50Ω 1.2A”的字样，表示滑动变阻器的电阻变化范围以及允许通过的最大电流；（2）哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分．滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变电阻的，使用时应串联在电路中；滑动变阻器有四个接线柱，接入电路时，选解：（2）由电路图可知，将A、B两接线柱将入电路中，当顺时针旋转音量旋钮时，电位器接入电路的电阻丝变长，接入电路的阻值变大，电路电流变小，音箱发出声音的音量将变小．故答案为：长度；变小．电位器实际上就是滑动变阻器，它通过改变接入电路中电阻丝的长度来改变电阻大小；根据图示判断滑片移动时，接入电路的电阻丝长度如何变化，进一步判断音箱的音量如何变化．本题考查了电位器的原理、电位器的调节，是一道基础题，分析图示电位器、判断出滑片移动时，电路电阻如何变化，进一步得出电路中电流的变化，从而得出音箱声音大小的变化．11.解：如图变阻器为电阻箱，连入电路的电阻：，生活×1Ω本题考查了电阻箱的读数方法：把对应的数字乘以倍数，然后相加即可．13.解：电阻箱的示数：R=9×1000Ω+4×100Ω+8×10Ω+1×1Ω=9481Ω．故答案为：9481．用各指针所指的示数乘以下面的倍数，然后将所有的数值相加，即为该电阻箱的读数．本题考查的是电阻箱的读数方法，在计算电阻箱的读数时不要忘记乘以各指针所对应的倍数，在现实生活中，水表的读数与之类似．14.解：（1）滑动变阻器是通过改变接入电路电阻丝的长度，来改变电路中电阻的大小，从（22A”的（1（2（1）导体对电流的阻碍作用称为电阻；（2）A、B是两根横截面积相同的铜线，即导体A和B的材料和横截面积相同、长度不同，由图可知A的长度大于B的长度，所以A的电阻比B的电阻大．（3）若只将b、c接入电路，滑片右边的电阻丝接入电路；逆时针转动旋钮时，电位器接入电路的长度变长，电阻变大．故答案为：阻碍；大；变大；（1）导体对电流的阻碍作用称为电阻；（2）导体的电阻大小与导体的长度、横截面积和材料有关；材料和横截面积相同的导体，长度越大，电阻越大；（3）若只将b、c接入电路，滑片右边的电阻丝接入电路，根据滑片的移动方向判断电阻的变化．此题主要考查学生对于电阻的概念以及影响导体电阻大小的因素的理解和掌握电阻的，因为电源电压不变，由欧姆定律可知，从而改变电路中的电流．故答案为：电阻；长度．电阻是表示导体对电流的阻碍作用的物理量；滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变电阻的．本题考查了电阻的概念和滑动变阻器的原理，属于基本的识记性内容，比较简单解答不难．18.解：在物理学中，用电阻表示导体对电流的阻碍作用．滑动变阻器的原理是靠改变连入电路中电阻丝的长度来改变电阻的．故答案为：阻碍作用，长度．根据电阻的定义和滑动变阻器的原理填空．本题考查了电阻的定义和滑动变阻器的原理，属于识记内容，比较简单．解：（2R2（2点是解题的关键．20.解：（1）如图1所示电表，上面有符号“A”，说明是电流表，则它的量程是0～5A；接入电路前指针如图所示，是因为电流表指针没有调零；如果接入电路中开关闭合后指针如图1所示，是因为电流表“正负”接线柱接反了；（2）如图2所示变阻器是靠改变接入电路中电阻丝的长度来改变电路中的电阻，从而改变电路中的电流；滑动变阻器上的50Ω表示的意思是滑动变阻器的最大阻值为50Ω．故答案为：（1）0～5A；电流表指针没有调零；电流表“正负”接线柱接反；（2）电阻丝的长度；电流；滑动变阻器的最大阻值是50Ω．（1）根据电表的符号及刻度值可确定其量程；根据指针的位置判断出现这一现象的（2。

实验,探究题1、某物理兴趣小组学习了导体电阻的知识后，对食盐水溶液的导电性能与什么因素有关提出了以下猜想：①食盐水溶液的导电性能与溶液的浓度有关。

②食盐水溶液的导电性能与溶液的质量有关。

③食盐水溶液的导电性能与溶液中两点间的距离有关。

为了验证猜想，他们设计了如图l3所示的装置，将电路中的a、b两金属片分别插入甲、乙、丙、丁溶液中所示位置(金属片a、b每次插入溶液中的深度都相同)进行探究：（1）食盐水溶液的导电性能可以由来判断；（2）将金属片a、b分别插入甲、乙所示位置可探究猜想(选填序号)，为了探究猜想②应将金属片a、b分别插入两图所示位置；（3）将金属片a、b分别插入乙、丁所示位置，若I乙≠I丁，由此可得到的结论是；（4）这个实验用到了初中物理学中最常用的探究方法是(其它合理均可)（写出一种即可）。

2、某校研究性学习小组的同学，在网上浏览到一条信息：“微生物燃料电池”能利用土壤中的电解质获得电能，供给某种灯发光，如图所示，受此启发，他们用潮湿的土壤、铜片、锌片等制成了一个“土壤电池”，并测出有一定的电压，如右图．那么“土壤电池电压的大小与哪些因系有关？”他们提出了以下猜想：猜想1：可能与铜片、锌片插入士壤的深度有关；猜想2：可能与插人土壤的铜片和锌片之间的距离有关为了验证猜想1，他们先在金属片上每隔2cm作好标记，再将铜片、锌片插人土壤中，保持它们之间的距离不变，改变两金属片插人土壤的深度，并记录相应的电压值，实验数据如下表：(1)下左图是同学们最后一次测量时电压表的示数，请读出电压值，井填入上表空格中．(2)请根据实验数据在下右图中作出图像．(3)分析以上数据和图像，可以得出的初步结论是：_________________________（写出一条即可）．注：其它答案只要合理，均可计分（4）他们利用以上装置验证猜想2时，实验中应控制____________不变，改变________________，并依次记录电压表的示数，3、小明同学对串联电路电压规律进行了探究【猜想与假设】串联电路总电压等于各用电器两端的电压之和【设计与进行实验】（1）按图12所示的电路图连接电路.（2）闭合开关，排除故障，用电压表测出L1两端的电压.（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上.（4）测出AC间的电压，得出结论.【交流与评估】（1）在拆接电路时，开关必须.（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是 .（3）小明用上面的方法不能否测出L2两端的电压，为什么？.（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和.此实验在设计方案上存在的不足之处是 .改进方法.4、在“探究导体的电阻跟哪些因素有关”的实验中。

第4节变阻器一基础题1．滑动变阻器改变阻值的本质是改变接入电路的电阻丝的()A．材料B．长度C．横截面积D．温度2．如图所示，关于滑动变阻器一些部件的导电性能，下列说法正确的是()A．滑片是导体，金属棒是绝缘体B．线圈是导体，瓷筒是绝缘体C．线圈是导体，接线柱是绝缘体D．金属棒是导体，滑片是绝缘体3．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是()4．小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的4种电路，其中正确的是()A．②③B．③④C．①③D．①②5．如图所示电路，导线a固定在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化．这个实验说明铅笔芯是______(填“导体”或“绝缘体”)，还能说明导体的电阻与________有关．受此启发，人们制造了一种可以改变电阻的元件，叫做______________．6．如图所示的电阻箱的示数为______Ω.第6题图第7题图7．如图所示，开关S闭合前，滑动变阻器的滑片应置于______(填“a”或“b”)端．滑片向______(填“a”或“b”)端移动，电流表的示数变大，此时灯泡的亮度______(填“变亮”“不变”或“变暗”)．8．电位器是电器设备中常用的电路元件(如图所示)，在音响设备中电位器必须与扬声器______(填“串”或“并”)联．已知接入电路的电阻越小，音量越强，若要实现沿顺时针旋转旋钮触片时，提高音量，必须将______和______接入电路．二中档题9．如图所示是用滑动变阻器调节灯泡亮度的几种方案，你认为能达到目的的方案是()10．如图所示的电路，当滑动变阻器的滑片从图示位置向右滑动时，灯的亮度和电流表的示数变化情况是()A．亮度变亮，示数变大B．亮度变暗，示数变小C．亮度不变，示数变小D．亮度不变，示数变大11．如图所示是一种自动测定油箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表(由电流表改装而成)指针所指的刻度，就能知道油箱内油量的多少．则()A．油量增加，R1的电阻值增大，油量表指针偏转变小B．油量增加，R1的电阻值减小，油量表指针偏转变大C．油量减少，R1的电阻值增大，油量表指针偏转变大D．油量减少，R1的电阻值减小，油量表指针偏转变小12．如图所示，是大型电子地磅的电路图．当称重物时，在压力作用下滑片P向______端滑动，变阻器连入电路的电阻______(填“变大”“不变”或“变小”，下同)，电流表(重量表)的示数将______．13．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：①电压表测小灯泡两端电压；②闭合开关S，向a端移动滑动变阻器的滑片P，小灯变亮．14．如图为“用滑动变阻器改变电流”的实验．(1)在闭合开关前，滑片P应移动到最______(填“左”或“右”)端．(2)滑片向A端滑动时，小灯泡______(填“变亮”“变暗”或“不变”)(3)开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是__________________________________________________________．三拓展题15．小明想设计一个能粗略测量水流速度大小的测定仪．他找来如图所示的器材：铅球P系在细金属丝下，悬挂在O点，BC为水平方向固定的一根粗细均匀的金属丝，C端在O点正下方，BC与细金属丝接触良好，接触点为D(不计摩擦和细金属丝的电阻)，L为灯泡．他想达到如下目的：水不流动时，灯L亮度最暗，随着水流速度的加快，P向左摆动幅度加大，灯L 亮度增加．请你替他连接好电路．如果要进一步提高装置反映水流快慢的性能，可采取什么方法？参考答案基础题1．B 2.B 3.C 4.A 5.导体导体长度滑动变阻器 6.1 2587.b a变亮8.串B C中档题9．C10.C11.B12.下变小变大13.解：14.(1)左(2)变暗(3)滑动变阻器接入的是下面两个接线柱拓展题15．解：如图所示，可将灯泡换成电流表.。

初三物理通用版计算题专题（二）综合练习（答题时间：45分钟）1. （江西）长岭风电场是江西省已建成的规模最大的风电场。

场址位于九江市庐山区海会镇，年上网电量约为6915万kW·h。

该风电厂技术先进，在机房监视屏上可以看到各风电机组的工作情况，如图所示，其中CLA－08机组，显示风速为4m/s，发电功率为135kW；若该地区空气密度为 1.3kg/m3，一台风车的轮叶转动时按有效扫风面积为100m2的圆面计算。

则：（1）1min内有多少kg的空气冲击这台风车轮叶转动形成100m2的有效圆面？（2）这台风车工作1h输出的电能是多少kW·h？相当于完全燃烧多少kg的煤？（煤的热值为3×107J/kg）（3）从机房监视屏上，可以发现什么规律？2. （鸡西）LED灯（发光二极管）与普通照明灯相比具有低能耗、高亮度的优点。

鸡西市在春节期间实施节日亮化工程，大部分采用了LED“绿色光源”。

（1）如图是某种额定电压为3V的LED灯的U—I图象，它正常工作多长时间消耗的电能为12焦耳？（2）若LED照明光源1 h 内可节约电能0.21×1012 J，这些电能可让1×106kg的水温度升高多少摄氏度？〔不计热量损失〕3. （桂林）如图甲、乙所示为某型号电水壶的电路示意图及铭牌，R与R0产生的热能均能被水吸收，保温状态下的水温保持在80℃以上。

回答下列问题：（1）保温状态下，开关S0、S分别处于什么状态？（2）求电阻R0和R的阻值。

（3）80℃的一杯水，放在桌上自然冷却，每隔5分钟记录一次水温，得出丙图图线。

从图中可以得出什么降温规律？（4）一满壶80℃的水，自然冷却到室温，水释放的热量为多少？（水的比热＝4.2×103J/（kg·℃）]4. 如图是一种测量小汽车油箱内油量装置的原理图。

压力传感器R的电阻会随所受压力的大小发生变化，油量表（由电流表改装而成）指针能指示出油箱里油量的多少。

专项二动态电路分析1．（2020·天津）图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片｡当油量减少时，滑动变阻器的滑片p向上移动，则电路中（）A．总电阻增大，电流减小B．总电阻增大，电流增大C．总电阻减小，电流增大D．总电阻减小，电流减小【答案】A【解析】由电路图知，电阻R与0R串联，电流表测整个电路的电流，当油量减小时，滑动变阻器的滑片向上移动时，变阻器接入电路的阻值增大，整个电路中的总电阻增大，根据欧姆U IR知，电路中的电流减小。

故选A。

2．（2018·天津）如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P 向右滑动时，下列说法正确的是（）A．两个电流表的示数都变大B．两个电流表的示数都变小C．电流表A1示数不变，电流表A2示数变大D．电流表A1示数不变，电流表A2示数变小【答案】D【解析】（1）由图知，两电阻并联，电流表A1测R1的电流，A2测并联电路总电流．因为并联电路各支路独立工作、互不影响，所以滑片移动时通过定值电阻R1的电流不变，即电流表A1示数不变，故AB错误；（2）当滑动变阻器的滑片P向右滑动时，变阻器连入电路中的电阻变大，由欧姆定律可知，通过变阻器的电流变小，因通过R1的电流不变，根据并联电路的电流规律可知，总电流变小，即电流表A2示数变小，故D正确，C错误．故选D．3．（2017·天津）下列电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（）A．B．C．D．【答案】D【解析】A．滑动变阻器与定值电阻并联，电流表测量定值电阻的电流，由于并联电路各支路互不影响，所以滑片P向右移动时，电流表示数不变，故A不符合题意；B．滑动变阻器与定值电阻并联，电流表测量干路的电流，当滑片P向右移动时，滑动变阻器接入电路电阻变大，电流变小，干路电流也变小，即电流表示数变小，故B不符合题意；C．滑动变阻器与定值电阻串联，电压表测量定值电阻的电压，当滑片P向右移动时，滑动=，定值电阻两端的电压变小，故C不符变阻器接入电路电阻变大，电流变小，根据U IR合题意；D．滑动变阻器与定值电阻串联，电压表测量滑动变阻器的电压，当滑片P向右移动时，滑=，定值电阻两端的电压变小，故滑动动变阻器接入电路电阻变大，电流变小，根据U IR变阻器两端的电压变大，即电压表示数变大，故D符合题意；（多选）4．（2018·天津）如图甲所示电路，闭合开关S后，将滑动变阻器的滑片P从一端滑到另一端，R1、R2的U、I关系图象如图乙所示：在上述过程中，滑片P从任意一点滑动到另外一点时，电流表A的示数变化量为、I，电压表V1、V2的示数变化量分别为、U1、、U2、R1、R2的功率变化量分别为、P1、、P2，则（、A．R1的阻值为70Ω B．电源电压是18VC．||=||总成立D．||=||总成立【答案】BC【解析】解：由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流。

滑动变阻器的选择一．解答题（共5小题）1．（2011•绍兴）小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V．改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中．（1）实验过程中，移动变阻器滑片时，眼睛应注视_________（选填序号）；A．变阻器滑片B．电压表示数C．电流表示数（2）在丙图中，用笔线代替导线，将电压表正确连入电路；（3）实验中，他所选择的变阻器是_________（选填序号）；A．10Ω0.5A B．20Ω1A C．50Ω2A（4）乙图中阴影部分面积表示的科学量是_________；（5）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是_________．2．在完成“测量小灯泡功率”的实验后，小明产生疑问：实验中滑动变阻器接入电路的阻值发生变化时，它消耗的电功率如何变化呢？为此，他找来了下列器材：电流表、电压表、开关各一个，一定值电阻，三个规格分别为“5Ω，1A”、“30Ω，1A”和“35Ω，0.5A”的滑动变阻器，导线若干，电源（电压为6V）．实验中小明设计的电路如上图所示，在正确的连接和调节滑片后，他测出的数据如上表：（1）通过分析表中的数据，你认为小明选择的规格是_________的滑动变阻器．（2）根据题意，正确完成剩余部分连线，并使滑片向右移动时电流变小．（3）分析表中的数据，写出该滑动变阻器消耗的功率随它接入电路的电阻变化而变化的情况是_________．（4）以其中一组数据为例，算出定值电阻的阻值为_________Ω．（结果取整数）（5）小李正确连接电路，闭合开关后发现电流表指针不转，电压表示数接近6V，电路的故障是_________．3．甲、乙两同学分别做“测定小灯泡的功率”实验，除了小灯泡外，他们所使用的器材规格均相同，小灯泡的额定电压可能是“2.2v”、“2.5v”或“3.8V”，电源电压为4.5V．（1）根据图所示的图，请你帮甲同学完成图实物图的连接．连接电路时开关要_________；在闭合开关之前，要把滑片P移到滑动变阻器的_________端．（2）甲同学闭合开关时记录了第一组数据；调节滑动变阻器当小灯泡正常发光时记录了第二组数据．他不小心将滑动变阻器的滑片移到右端时，小灯泡闪了一下就熄灭，灯丝烧了，记录了第三组数据，如下表所示．表中漏填的，滑动变阻器的最大电阻为_________Ω．（3）乙同学做实验时，不慎把电压表接在滑动变阻器两端，并更换电压表量程．调节滑动变阻器的滑片P，当滑片P恰好滑至滑动变阻器中点时，他选用的小灯泡正常发光，此时电压表示数如图18所示，电压表示数为_____V，他所远用小灯泡的额定功率为_____W．4．小明在进行“测量小灯泡的功率”的实验时，实验台上给他提供的器材有：6V蓄电池、电流表（0～0.6A、0～3A）、电压表（0～3V、0～l5V）、滑动变阻器（50Ω、1.5A）、额定电压为2.5V的小灯泡（正常发光时的电阻约为7Ω）、开关各一个，导线若干．（1）小明在实验中应该选择电流表的量程是_________，应该选择电压表的量程是_________．（2）他连接的实物电路如图所示，请你在虚线框内画出该电路图．（3）闭合开关前应把滑动变阻器滑片的位置调到_________（填写“C”或“D”）端．（4）闭合开关后，小明发现灯泡不发光，电流表的示数为零，电压表的示数为6V，产生此故障的原因可能是下列情况中的____和_________．（填写序号）A．小灯泡短路B．小灯泡的灯丝断了C．小灯泡的灯座接触不良D．电压表的正、负接线柱接反（5）排除故障后，调节滑动变阻器测得右表所示的三组数据．则小灯泡的额定功率为_________W．（6）小明发现，由表中数据计算可知：小灯泡亮度不同时灯丝的电阻也不同．你认为造成这种结果的原因是5．小明在“测定小灯泡的功率”的实验中，所用小灯泡的额定电压为2.5V，电阻约为10Ω．实验室只有6V的电源，有“10Ω1A”和“20Ω2A”两种滑动变阻器可供选择．（1）根据实验要求，他应选择规格为_________的滑动变阻器．（2）他连接了如图1所示的电路，其中有一根导线连接错误，请将其改正过来．在错误的导线上打“×”，改正后的导线在图中画线表示，导线不许交叉．（3）改正错误后，小明开始进行实验，调节滑动变阻器的滑片P，当电压表的示数为_________V时，小灯泡（4）小灯泡的额定功率为_________W．参考答案与试题解析一．解答题（共5小题）′= =符合条件．R= =）电流表指针不转、电压表示数为电源电压，说明电路有断路，但电压表与电源连接的电路没有问题，所以说明滑动变阻器=）乙实验时，灯泡与滑动变阻器串联，甲乙使用的滑动变阻器相同，R'=′= =I=I= =I= =U'=U总R'=滑动变阻器专题1.如图所示，电源电压恒定不变，小灯泡L上标有“6V 3W”字样，已知滑动变阻器R的最大阻值为20Ω，电流表的量程为0~0.6A，电压表量程为0~3V。

动态电路1．如下图的电路中，电源电压保持不变，电键S1闭合、S2断开时，当滑动变阻器的滑片P向右移动，电压表的示数与电流表的示数的比值将_______；假设将电键S2也闭合，电压表的示数将_______。

〔选填“变小〞、“不变〞或“变大〞〕2．在如下图的电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。

〔选填“变大〞、“不变〞或“变小〞〕3．如图电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V1和V2的示数差值与A示数的比值将_______。

〔选填“变大〞、“不变〞或“变小〞〕4．如下图，闭合电键S后，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______。

电流表A。

与电流表A1示数的差值跟电压表V示数的比值_______。

〔选填“变小〞、“不变〞或“变大〞〕5．在如下图的电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______，电流表A1与电流表A示数的比值将_______〔选填“变小〞、“不变〞或“变大〞〕6．在如下图电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。

〔选填“变小〞、“不变〞或“变大〞〕。

7．在如下图的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V的示数将_______，电流表A与电流表A1示数的差值将_______。

〔选填“变小〞、“不变〞或“变大〞〕8．在如下图的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V2的示数将_______，电压表V1与电流表A示数的比值将_______。

〔选填“变小〞、“不变〞或“变大〞〕9．在如下图的电路中，电源电压保持不变，当电键S由断开到闭合时，电流表的示数〔选填“变小〞、将_______，电压表的示数将_______，电压表与电流表示数的比值将_______。

滑动变阻器类电路动态电路分析【知识回顾】1.在如图两个电阻串联的电路中，电流、电压、电阻的关系分别为：I=I1=I2U=U1+U2 R=R1+R22.在如图两个电阻并联的电路中，电流、电压、电阻的关系分别为：I=I1+I2U=U1=U2 1/R=1/R1+1/R23.欧姆定律反映了电流跟电压、电流跟电阻之间的关系，即：导体中的电流，跟导体两端电压成正比，跟导体的电阻成反比。

公式中R为定值电阻，它是导体的性质，跟电压和电流的大小无关。

也就是同段导体电压跟电流的比值是一个定值。

以上三点是电路基础知识点，是电路的基本原理，也是动态电路分析的依据。

【举手提问】1.什么叫做动态电路？2.动态电路的类型有哪些？3.如何分析因滑动变阻器应引起的动态电路？【新课学习】一、动态电路1.所谓动态电路是指因电路的电阻发生变化时，引起的电流或电压变化的电路。

2.常见动态电路的类型（1）滑动变阻器滑片移动引起的动态电路例如：探究电流跟电压关系实验电路。

（2）敏感电阻引起的动态电路例如：查酒驾用的酒精浓度测试仪电路。

（3）多开关引起的动态电路例如：如下图电路，开关S1的通断改变电路接法。

二、动态电路分析1.串联动态电路分析例题1：下图是某种压力传感器的原理图,其中弹簧上端和滑动变阻器的滑片P固定在一起,AB间有可收缩的导线,R1为定值电阻。

当闭合开关S,压力F增大时,电流表示数与电压表示数如何变化?[分析方法]（1）确定电路的联接方式和电表测量对象。

[提示]电压表相当于断路，电压表接在谁的两端测的就是谁的电压。

电流表相当于导线，电流表跟谁串联测的就是谁的电流。

找到电路中的下图部分先确认电阻R1和R2串联；再确定电压表测R1电压，电流表测串联电流，R1、R2电流关系：I=I1=I2(2)确定滑动变阻器电阻变化确定滑动变阻器滑片滑动时，使用部分电阻的大小变化。

找到电路中的动态部分如何变化当闭合开关S,压力F增大时,滑片P向下滑动，R使用部分电阻增大。

2019年中考物理试题专题训练——特殊方法测电阻实验专题1.（2019南京，28）有两只阻值未知的定值电阻R1、R2。

（1）图甲是用伏安法测R1阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10Ω。

①甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）。

②改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是（填字母）。

A．滑动变阻器断路B．R1断路C．R1短路③故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R1＝Ω。

④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有（填序号）。

（2）图丙是能巧测R2阻值的实验电路图。

图中R为电阻箱，R0为定值电阻（阻值未知）。

要求仅利用电阻箱读数表达R2的阻值请在空白处填上适当内容。

①将开关接a，调节电阻箱和滑动变阻器滑片P至适当位置，记下；②将开关接b，调节，保持不变，记下；③则R2＝。

2..(2019衢州，14)小科按照实验要求，设计测量未知定值电阻R x阻值（范围为400～600Ω）的实验。

器材：干电池两节（总电压为2～3V），电压表（量程0～3V、0～15V）、电流表（量程0～0.6A、0～3A）、滑动变阻器（500Ω0.5A）各一个，开关、导线若干。

（1）要求一：测算出R x，且实验过程中不能拆接电路。

小科设计实验电路如图甲。

请分析：①小科在设计实验前通过估算发现，用所提供的电流表无法测量出电路中的电流，其原因是____。

②实验时，先将变阻器滑片P移到某一位置a处，读出电压表示数为U1，U1即为电源电压；再将变阻器滑片P移到另一位置b处，读出电压表示数为U2，则U1﹣U2就是此时滑动变阻器两端的电压。

根据相关数据计算R x的阻值。

实验中滑片P所在的a、b处分别对应的位置是：____。

（2）要求二：增加一个电学器材实现R x阻值的直接读取，且电路只能连接一次。
