滑动变阻器专题训练

初三物理滑动变阻器练习题一、选择题1. 滑动变阻器是根据（）的变化实现电流的调节。

A. 电阻的变化B. 电压的变化C. 电感的变化D. 电容的变化2. 下图所示的电路中，当滑动变阻器的滑动端将滑动趋于右侧时，电路中通过滑动变阻器的电流将（）。

A. 变小B. 保持不变C. 变大3. 滑动变阻器的阻值范围是（）。

A. 0 Ω - 100 ΩB. 0 Ω - 1000 ΩC. 0 Ω - 10000 ΩD. 0 Ω - ∞4. 滑动变阻器在实际电路中的应用包括（）。

A. 调节亮度B. 调节音量C. 调节电流大小D. 以上皆是5. 滑动变阻器在电路中的位置可以随意调整吗？A. 可以B. 不可以二、计算题1. 电路中有一个5V的电压源，电阻为10Ω的灯泡和滑动变阻器串联，当滑动变阻器的阻值为30Ω时，计算通过灯泡和滑动变阻器的总电流。

2. 在一个电路中，有一个6V的电压源，通过电阻为15Ω的滑动变阻器，当滑动变阻器的阻值为20Ω时，计算通过电路的电流大小。

3. 电路中有一个12V的电压源，电阻为30Ω的灯泡和滑动变阻器并联，当滑动变阻器的阻值为5Ω时，计算通过灯泡和滑动变阻器的总电流。

三、解答题1. 请简述滑动变阻器的原理及其作用。

2. 什么是滑动变阻器的阻值？它如何调节电流大小？四、解答题1. 滑动变阻器的原理是根据电阻的变化来调节电流大小。

在滑动变阻器中，通过滑动端与固定端之间的滑动来改变电阻的大小，从而实现对电流的调节。

滑动变阻器的作用主要体现在实际电路中。

它常用于电路中控制电流大小的装置，如灯光亮度的调节、音量大小的调节等。

通过调节滑动变阻器的阻值，可以改变电路中的总电阻，进而改变通过电路的电流大小。

2. 滑动变阻器的阻值是指滑动变阻器的阻尼大小，用单位欧姆（Ω）来表示。

调节电流大小时，可以通过滑动变阻器的阻值来实现。

当滑动变阻器的阻值增大时，电路中的总电阻增大，则根据欧姆定律，电路中的电流将减小。

滑动变阻器（练习）一、单选题1．（2021八上·椒江期末）如图是滑动变阻器的结构和连入电路的示意图。

当滑片P 向左滑动时，连入电路的电阻变小的是( )A．B．C．D．2．（2020八上·仙居期末）滑动变阻器连入电路的四种接法，当滑片P向右滑动时，连入电路阻值增大的是()A．B．C．D．3．如图是音响上音量调节装置，其简化电路如图右，需在M、N间接入一个滑动变阻器，使滑片P 向右移动时电流减小，音量降低。

下列连接方式中可行的是（）A．M接A，N接B B．M接c，N接D C．M接A，N接D D．M接C，N接B 4．（2020八上·吴兴期末）如图所示的滑动变阻器连入电路的4种接法中，当滑片P向右滑动时，滑动变阻器连入电路部分的电阻增大的是（）A．B．C．D．5．（2020八上·拱墅期末）如图所示是实验室常用的一种滑动变阻器。

关于该滑动变阻器的构造，下列说法正确的是（）A．金属棒是绝缘体，瓷筒是导体B．线圈是用电阻率较大的合金线制成C．滑片与线圈之间是绝缘的D．制成线圈的合金线所有表面都是绝缘的6．（2021八上·江干期末）滑动变阻器的滑片移动时，接入电路的电阻发生变化的原因是（）A．通过滑动变阻：器的电流发生变化B．加在滑动变阻器两端的电压发生变化C．连入电路的电阻丝长度发生变化D．接入电路的电阻丝的横截面积发生变化7．如图是一种自动测定油箱内油面高度的装置示意图，R'是一种特制的滑动变阻器，AOB是一根可绕O点转动的金属导体，从油量表(即电流表)指针所指的刻度知道油面高度，则它的工作过程是() 。

A．油面升高，R'变大，油量表示数变小B．油面降低，R'变大，油量表示数变大C．油面升高，R'变小，油量表示数变大D．油面降低，R'变小，油量表示数变大二、填空题8．（2021八上·义乌月考）将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1放在，P2放在。

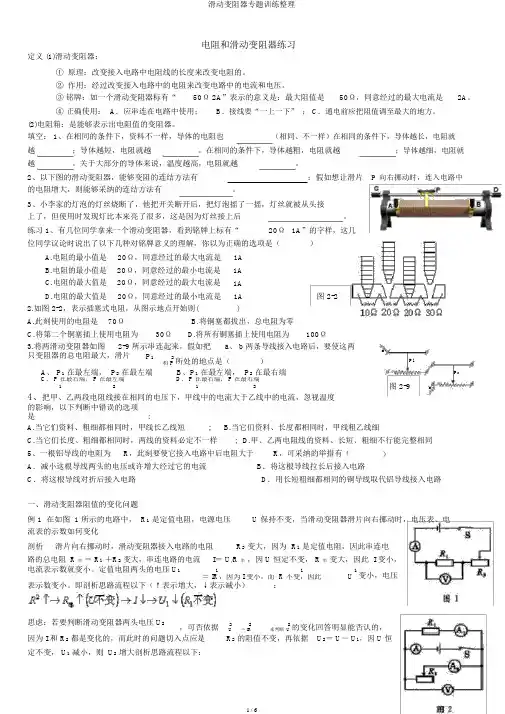

电阻和滑动变阻器练习定义 (1)滑动变阻器：① 原理：改变接入电路中电阻线的长度来改变电阻的。

② 作用：经过改变接入电路中的电阻来改变电路中的电流和电压。

③铭牌：如一个滑动变阻器标有“50Ω 2A”表示的意义是：最大阻值是50Ω，同意经过的最大电流是2A。

④正确使用： A．应串连在电路中使用；B．接线要“一上一下”； C．通电前应把阻值调至最大的地方。

(2)电阻箱：是能够表示出电阻值的变阻器。

填空： 1、在相同的条件下，资料不一样，导体的电阻也（相同、不一样）在相同的条件下，导体越长，电阻就越；导体越短，电阻就越。

在相同的条件下，导体越粗，电阻就越；导体越细，电阻就越。

关于大部分的导体来说，温度越高，电阻就越。

2、以下图的滑动变阻器，能够变阻的连结方法有；假如想让滑片P 向右挪动时，连入电路中的电阻增大，则能够采纳的连结方法有。

3、小李家的灯泡的灯丝烧断了，他把开关断开后，把灯泡摇了一摇，灯丝就被从头接上了，但使用时发现灯比本来亮了很多，这是因为灯丝接上后。

练习 1、有几位同学拿来一个滑动变阻器，看到铭牌上标有“20Ω1A”的字样，这几位同学议论时说出了以下几种对铭牌意义的理解，你以为正确的选项是（）A.电阻的最小值是20Ω，同意经过的最大电流是1AB.电阻的最小值是20Ω，同意经过的最小电流是1AC.电阻的最大值是20Ω，同意经过的最大电流是1AD.电阻的最大值是20Ω，同意经过的最小电流是1A图 2-22.如图 2-2，表示插塞式电阻，从图示地点开始则()A.此刻使用的电阻是70ΩB.将铜塞都拔出，总电阻为零C.将第二个铜塞插上使用电阻为30ΩD.将所有铜塞插上使用电阻为100Ω3.将两滑动变阻器如图2-9 所示串连起来，假如把a、 b 两条导线接入电路后，要使这两只变阻器的总电阻最大，滑片P12所处的地点是（）和 PA、 P1在最左端， P2在最左端B、P1在最左端， P2在最右端C、 P 在最右端， P 在最左端D、 P 在最右端， P 在最右端12124、把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流，忽视温度的影响，以下判断中错误的选项是:aP1P2图 2-9bA.当它们资料、粗细都相同时，甲线长乙线短;B.当它们资料、长度都相同时，甲线粗乙线细C.当它们长度、粗细都相同时，两线的资料必定不一样;D.甲、乙两电阻线的资料、长短、粗细不行能完整相同5、一根铝导线的电阻为R，此刻要使它接入电路中后电阻大于R，可采纳的举措有（）A．减小这根导线两头的电压或许增大经过它的电流B．将这根导线拉长后接入电路C．将这根导线对折后接入电路D．用长短粗细都相同的铜导线取代铝导线接入电路一、滑动变阻器阻值的变化问题例 1 在如图 1 所示的电路中， R1是定值电阻，电源电压U 保持不变，当滑动变阻器滑片向右挪动时，电压表、电流表的示数如何变化剖析滑片向右挪动时，滑动变阻器接入电路的电阻R2变大，因为 R1是定值电阻，因此串连电路的总电阻 R 串＝ R1＋R2变大，串连电路的电流I＝ U/R 串，因 U 恒定不变， R 串变大，因此 I 变小，电流表示数就变小。

专题训练：滑动变阻器一、基础知识1、滑动变阻器是靠改变__________________来改变电阻的，从而可以改变电路中的_______，使用滑动变阻器时，应将它与所要控制的电路___联。

2、如图所示是滑动变阻器串联在电路中的结构示意图，当滑片向左移动时，连入电路中的阻值变大的是（）3、将两只滑动变阻器按右图所示的方法连接，如果把a 、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在：（）A．P1放在最右端，P2放在最右端; B．P1放在最左端，P2放在最左端;C．P1放在最右端，P2放在最左端; D．P1放在最左端，P2放在最右端.4、如图所示的滑动变阻器的四种接法中，当滑片P 向右移动时使电路的电阻变小的接法是:（）二、在串联电路中，滑动变阻器的左右移动不仅仅改变的是电流表的示数（或者也可以说是改变灯的亮度），而且也改变电压表示数，电源两端的电压表除外1、如图所示的两个电路中，当开关闭合、滑动变阻器的滑片都向右移动时，下列说法正确的是（）A.灯L1变亮，灯L2变暗B.灯L1变暗，灯L2变亮C、灯L1、L2 都变亮D、灯L1、L2 都变暗2、如图所示电路，电源电压不变，当滑动变阻器的滑片P向右滑动时，各电表示数的变化情况是（）A．A表变小、V1表变大，V2表变小B．A表变大、V1表变大，V2表变小C．A表变小、V1表变小，V2表变大D．A表变大、V1表变小，V2表变大3．图47所示的电路接通时，滑动变阻器的滑动触头由a滑到b的过程中（）A．安培表和伏特表的示数都变小B．安培表和伏特表的示数都变大C．安培表的示数变大，伏特表的示数变小D．安培表的示数变小，伏特表的示数变大4．如图57所示，AB两点间电压保持不变，当滑动变阻器的滑片向右移动时( ) A．安培表示数变小，伏特表示数变大B．安培表示数变小，伏特表示数变小C．安培表示数变大，伏特表示数变小D．安培表示数变大，伏特表示数变大5．如图60所示电路，电源电压不变，当滑动变阻器的滑片P向右滑动时，各电表示数的变化情况是( )A．A变小、V1变大，V2变小节B．A变大、V1变大，V2变小C．A变小、V1变小，V2变大D．A变大、V1变小，V2变大6．如图61所示的电路图中，当滑动变阻器的滑片P向下滑动时，下列判断哪个是完全正确的？（）A．安培表的示数变大，伏特表的示数变小，电灯L变亮B．安培表的示数变小，伏特表的示数变小，电灯L变暗C．安培表的示数变小，伏特表的示数变大，电灯L变暗D．安培表的示数变大，伏特表的示数变小，电灯L变亮7、如图10所示，电源电压不变，开关S闭合，滑动变阻器R1的滑片P向右移动时，电表的示数变化情况是（）A．电流表示数增大，电压表示数增大B．电流表示数减小，电压表示数减小C．电流表示数增大，电压表示数减小D．电流表示数减小，电压表示数增大8、如图所示的电路图中，当滑动变阻器的滑片P向下滑动时，电流表示数______, 电压表示数 _______ ，灯的亮度 ______8题图9题图10题图9、如图所示电路，开关S闭合，当变阻器的滑片P向左滑动时，电流表示数______, 电压表示数 _______ ，灯的亮度变 ______ 。

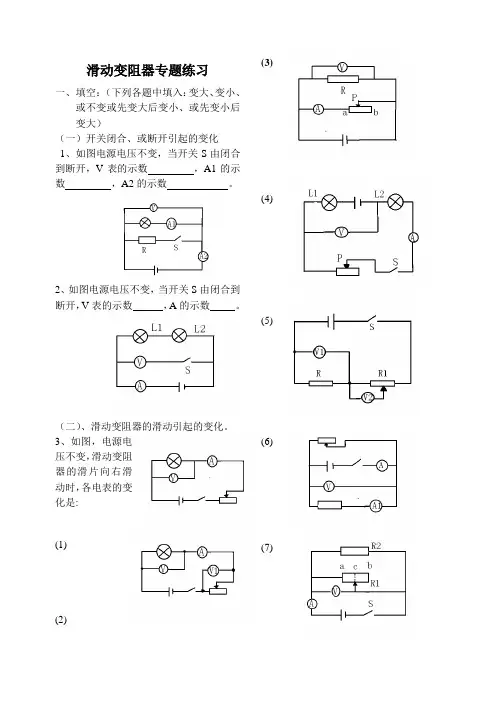

滑动变阻器专题练习一、填空：（下列各题中填入：变大、变小、或不变或先变大后变小、或先变小后变大）（一）开关闭合、或断开引起的变化1、如图电源电压不变，当开关S由闭合到断开，V表的示数，A1的示数，A2的示数。

2、如图电源电压不变，当开关S由闭合到断开，V表的示数，A的示数。

（二）、滑动变阻器的滑动引起的变化。

3、如图，电源电压不变，滑动变阻器的滑片向右滑动时，各电表的变化是:(1)(2)(3)(4)(5)(6)(7)(8)(9)（三）、1.滑动变阻器是通过来改变电阻的，从而改变电路中的。

2.如图电路，当滑动变阻器的滑片向左移动时，电路中的电阻将，电流表的示数将，灯泡的亮度将。

3.如图电路，当滑动变阻器的滑片向左移动时，要使电灯变暗，电路中的MN两点应与滑动变阻器的两个接线柱相连。

4.电阻是导体本身的，它的大小决定于导体本身的、、。

5.一段导体对折后，接入电路中时，它的电阻与原来相比，（变大、变小、或不变）6.如图电路，滑动变阻器的接法正确的是：7.如图所示电路的滑动变阻器，说法正确的是：[ ]A、将AD接入电路，滑片向右滑动，电阻增大。

B、将CA接入电路，滑片向右移动，电阻减小。

C、将CD接入电路，滑片移动到A端，电阻最大D、将AB接入电路，滑片向左移动，电阻减小。

8. 如图电路，当开关S 闭合时，滑片向a 端移动，说法正确的是： A 、 电流表示数减小，灯变暗。

B 、 电流表示数减小，灯变亮。

C 、 电流表示数增大，灯变亮。

D 、 电流表示数增大，灯变暗。

9. 如图，两个变阻器串联，把它们接入电路，若想使接入电路的总电阻最大，滑片P1、P2的位置应该是：A 、 P1最左端，P2最右端。

B 、 P1、P2都在最左端。

C 、P1最右端，P2最左端D 、都在最右端。

10. 连接电路图，要求：L1、L2并联，开关S 在干路上，滑动变阻器与L1串联在一个支路上，滑片P 向右移动，灯泡L1变亮，用笔代替导线下图。

滑动变阻器计算专题练习1、如图所示，一定值电阻R0与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为0.3A；当滑动变阻器的滑片P 滑到最右端时，电流表的示数为0.1A。

则定值电阻R0＝Ω，电源的电压U＝ v。

2、如图所示，电阻R0=20Ω，R=30Ω，电源电压保持9V不变，当滑动变阻器滑片P在a 端时，电压表的示数是 V，电流表示数是 A，滑动变阻器滑片P移到b端时，电压表的示数是 V，电流表示数是 A。

3、如下图所示的电路，电源电压保持不变，闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流的变化的图像如图所示，根据图像的信息可知：（选填“甲”或“乙”）是电压表V1示数变化的图像，电源电压为 V，电阻R1的阻值为____Ω。

第1题第2题第3题4、如图所示，滑动变阻器的滑片在某两点移动时，电流表的示数范围在1A至2A之间，电压表的示数范围在6V至9V之间。

则定值电阻R的阻值及电源电压分别是（）A．3Ω，15V B．6Ω，15V C．3Ω，12V D．6Ω，12V5、如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。

为保护电表，变阻器接入电路的阻值范围是（）A.0Ω~10ΩB.0Ω~20ΩC.5Ω~20ΩD.2.5Ω~10Ω6、如图所示，电阻R的阻值为10Ω，闭合开关S，当滑动变阻器的滑片P移到a端时，电流表的示数为0.6A。

当滑动变阻器的滑片P移到b端时，电流表的示数为0.2A。

下列说法不正确的是( )A．电源电压为6V B．滑动变阻器的最大阻值为20ΩC．当滑片P移到中点时，电流表的示数为0.2AD．当滑片P移到b端时，电压表的示数为4V7、如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。

初三物理滑动变阻器习题一、选择题：1. 滑动变阻器的主要作用是____。

A. 调节电流大小B. 调节电压大小C. 调节电阻大小D. 调节电感大小2. 滑动变阻器的最常见形式是____。

A. 线圈B. 固定电阻C. 可变电容器D. 电位器3. 滑动变阻器的阻值通常由____。

A. 长度决定B. 直径决定C. 材料决定D. 电压决定4. 以下哪种说法是不正确的？A. 滑动变阻器可以调节电阻大小。

B. 滑动变阻器的滑片可以在固定电阻上滑动。

C. 滑动变阻器的滑片与接触点之间具有一定的电阻。

D. 滑动变阻器只能调节电流大小。

5. 一个滑动变阻器的阻值范围是____。

A. 0Ω-10ΩB. 10Ω-100ΩC. 100Ω-1000ΩD. 1000Ω-10000Ω二、解答题：1. 简述滑动变阻器的工作原理。

滑动变阻器是一种可以调节电阻大小的电子元件。

它由固定电阻和滑片两部分组成。

固定电阻通常由一条细而长的导线组成，而滑片则是与导线相接触并可以在导线上滑动的金属材料。

当滑片滑动到导线的不同位置时，其所接触到的导线长度就不同，从而导致整个电阻的值发生变化。

滑动变阻器的工作原理可以通过电阻公式R = ρ(L/A)来解释。

其中，R表示电阻，ρ表示电阻率，L表示滑片所接触到的导线长度，A表示导线的横截面积。

可以看出，滑动变阻器的电阻大小取决于滑片所接触的导线长度和导线的截面积。

当滑片滑动到导线的不同位置时，导线长度发生变化，从而电阻也随之改变。

2. 请描述一个使用滑动变阻器的实际应用场景。

一个使用滑动变阻器的实际应用场景是调光灯的调节电流和亮度。

在一个房间中，如果灯光太亮，可以通过调节滑动变阻器的滑片位置来增加电阻的大小，从而降低电流，减小灯光的亮度。

相反，如果灯光太暗，可以通过将滑片位置向下滑动，减小电阻的大小，增加电流的值，提高灯光的亮度。

滑动变阻器在调光灯中的应用具有以下优势：首先，滑动变阻器的调节范围广，可以根据需要调节电流大小，实现灯光亮度的调节；其次，滑动变阻器的调节过程简单，只需要通过滑动滑片就可以轻松实现亮度的调节；最后，滑动变阻器具有稳定性好的特点，可以长时间稳定地提供所需的电阻值。

B. C. D.在如图所示的电路中用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变暗正确的是( )A. M接C,N接BB.5. 如图所示,使用滑动变阻器能调节小灯泡从亮到灭的正确电路是C. D.电位器是变阻器的一种,小华买了一个电位器,如图所示。

如果把它与灯泡串联起来请仔细观察,现想使滑动触头顺时针转动时灯泡变暗,下列接法正确的是(A. 连接A、BB. 连接7. 某高速公路站对过往的超载货车实施计重收费A. 此设计可行,称重表由电流表改装B. 此设计可行,称重表由电压表改装C. 此设计不可行,当车辆越重时电路中电流越小D. 此设计不可行,电路中的A. 触点AB. 触点9. 如图所示,电源电压不变A. 电流表示数变大C. 电压表示数不变10. 如图所示,电源电压保持不变时A. 电压表V示数变小B.C. 电流表A示数不变D.213. 滑动变阻器靠改变连入电路中电阻线的牌上标有“10Ω2A”的字样14. 某滑动变阻器的铭牌上标有“50一个滑动变阻器的最大阻值不能满足调节范围的需要16. 图甲、乙是调节收音机音量的旋钮开关阻丝的来改变电阻.17. 一位同学设计了一个风力测定仪三、简答题18. 有一种自动测定油箱内油面高度的装置如图所示的金属滑片是杠杆的一端。

从油量表指针所指的刻度它的工作原理。

四、作图题19. 根据如图(1)所示的电路图(1)(1)请将调速把手与电动机、电源连成电路。

(2)在虚线框内画出正确连接后的电路图。

(3)怎样调节可使电动机的转速加快?参考答案20. 【答案】铅笔芯是石墨芯,将铜导线绑在一端滑动变阻器串联在电路中21.(1) 【答案】如图甲所示甲【解析】调速把手相当于一个滑动变阻器滑动变阻器的金属杆,c为滑片。

(2) 【答案】如图乙所示乙【解析】连接到电路中时需选取电阻丝(3) 【答案】在图甲中调速把手右侧部分的电阻丝被连入电路中减少电阻丝连入电路的长度，电阻变小。

电功率题型练习-滑动变阻器1、滑动变阻器是一种较常见的电学器材。

物理实验室中有一标有“10Ω1A ”的滑动变阻器，小明同学对它进行了研究，得到了以下些结论，其中错误的是( ) A ．此滑动变阻器能连入电路中的最大阻值是10Ω B ．当此滑动变阻器中的电流不超过1A 时，它能安全使用 C ．当此滑动变阻器两端的电压不超过10V 时，它能安全使用 D ．此滑动变阻器在安全使用时，它消耗的最大功率是10W2、如图所示电路中，电源电压恒定，R l 为定值电阻，R l 为滑动变阻器。

闭合开关S 后，滑动变阻器滑片自b 向a 移动的过程中（ ）A ．电流表A 的示数变大，电压表V 2的示数与电流表A 的示数之比变大B ．电流表A 的示数变大，电压表V 1的示数与电流表A 的示数之比变小C ．电压表V 1的示数不变，电路消耗的总功率变大D ．电压表V 2的示数变小，电路消耗的总功率变大3、如图所示是探究并联电路电流特点的一种实用电路，闭合开关S ，灯泡L1、L 2都正常发光。

过一会儿，由于灯泡L 1的质量问题，灯丝被烧断了。

则下列说法正确的是（ ）A.滑动变阻器实际功率变小B.灯泡L 2额定功率变大C.灯泡L 2亮度不变D. 滑动变阻器实际功率变大4、某同学在探究“灯的亮度是否与电压有关”时，将实物按如图所示的电路连接，进行实验操作前，作出如下判断，其中合理的是 ( )A ．若滑片P 向a 端滑动时，电压表示数会变小，灯会变暗B ．若滑片P 向b 端滑动时，电压表示数会变小，灯会变亮C ．应将灯和滑动变阻器的位置互换后，移动滑片进行观察D ．应将电压表接c 点的导线改接在d 点后，移动滑片进行观察5、如图所示电路中，电源电压恒定，滑动变阻器R2的滑片滑到a 端时，电阻R 1消耗的功率为7.2W ，滑动变阻器R 2的滑片滑到b 端时，电阻R 1消耗的功率为0.8W ，此时电压表示数为4V 。

则滑片在b 端时，电流表的示数为（ ） A.1.8A B.1.2A C.0.4A D.0.2A6、将一个标有“20V ，10W ”的灯泡与一个最大阻值为40Ω的滑动变阻器串联，接 在20V 的电源上，闭合开关移动滑片的过程中，灯泡功率的变化范围是（ ） A.0W ～10W B.2.5W ～10W C.5W ～10W D.10W ～20W7、某同学做电学实验时，电路如图所示，已知他所用的电流表的量程为0-0.6A，电压表的量程为0-3V，为10Ω，S闭合后，在实验操作无误电源电压6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R的情况下，正确的说法是( )A.电流表的最大示数为0.6AB.滑动变阻器消耗的最小功率为0WC.电压表的最小示数为1VD.电阻R消耗的最大功率为1.8W8、在如图所示的电路中，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片P的位置，当灯泡L恰好正常发光时，电流表的示数为0.5A，电压表的示数为2V，则关于该电路，下述判断正确的是（）A.电源电压是2VB.灯泡的额定功率是1WC.若滑片再向右滑动，灯泡有可能被烧毁D.若滑片再向右滑动，电流表示数将减小，电压表示数将增大9、右图所示的电路中，电源电压为30V,定值电阻为30Ω，滑动变阻器标有“60Ω1.5A”字样，在该电路正常使用的情况下，则（）A.电路消耗的最大功率为75WB.电流表的最大示数为1.5 AC.滑动变阻器消耗的最小功率为45WD.电路总电阻的变化范围为15Ω～20Ω10、下图是伏安法测小灯泡电阻、功率的实验电路图。

图7图6 滑动变阻器此 类 题 的 关 键 在 于 等 效 图1、串联电路是分压电路，在串联电路中，电阻越大的，分的电压越 （多或少）；并联电路是分流电路，在并联电路中，电阻越大的分的电流越 （多或少）。

2、串联：一般由公式U=IR 得，通过电阻的电流越大，它两端的电压也越 （大或小）；并联：一般由公式I=U/R 得，当电压不变时，电阻越大，电流就越 （大或小）； 3、在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 （大或小）；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 （大或小）。

4、电流表的特点是电阻很 （大或小），通常相当于 ，电压表的特点是电阻很 （大或小），通常相当于 。

逻辑推理：（一）．串联电路5、如图1，是典型的伏安法测电阻的实验电路图，当滑片P 向右移动时，请你判断A 表和V 表的变化。

关键：先由滑片移动，确定 的变化，根据串联电路特点，由欧姆定律判断 的变化，最后根据欧姆定律的变形公式判断 电压的变化再判定 的电压。

练习（1）、如图2，当滑片P 向左移动时，A 表和V 表将如何变化。

（2）、如图3，当滑片P 向左移动时，A 表和V 表将如何变化6、在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（ ） (A)电流表示数变大，灯变暗。

(B)电流表示数变小，灯变亮。

(C)电压表示数不变，灯变亮。

(D)电压表示数不变，灯变暗。

7、在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（ ） (A)电压表示数变大，灯变暗。

(B)电压表示数变小，灯变亮。

(C)电流表示数变小，灯变亮。

(D)电流表示数不变，灯变暗。

（二）、并联电路8、如图6，当滑片P 向右移动时，A 1表、A 2表和V 表将如何变化？关键：先由滑片移动，确定 的变化，根据并联电路特点，电压不变，由欧姆定律判断 支路的变化，最后根据并联电路特点，判断 电流的变化。

LSL滑动变阻器的使用1、滑动变阻器应与被调节的用电器串联。

2、使用前，要观察所用滑动变阻器的最大电阻值（阻值变化范围）和允许通过的最大电流，通过滑动变阻器的电流不能超过这个最大电流。

3、连入电路时，应“上、下”各连接一个连线柱，这样才能起到调节作用。

同时接上方两个接线柱相当于导线（这两点等同于同一点），同时接下方两个接线柱相当于定值电阻。

调节作用决定于下方使用的接线柱，接反则效果相反。

远离下方使用的接线柱则接入电阻增大，反之。

4、电流不经过滑片，不能起到调节作用。

5、闭合电路前，应将滑片移动到电阻最大的位置，防止电流过大烧坏电路元件，可以保护电路。

练习1、根据电路图连接实物图。

2、小强学习了滑动变阻器的使用方法后，想利用如图所示的器材设计一个可以控制电铃声音大小的电路，请你协助他完成下列任务：（1）连接好实物图；（2）画好正确连接后的电路图； （3）针对你所设计的电路，如果要使电铃的声音越来越响，滑动变阻器应向 调节。

3、根据实物图画出电路图。

L 1 L 2L 1 L 2L 2L 1 SL 1 L 2L 1 L 2L 2L 1 S4、滑动变阻器是靠改变接入电路中电阻丝的来改变电阻，从而改变电路中，一个滑动变阻器上标有“30Ω，2A”的字样，其中“30Ω”表示，“2A”表示．5、下列用电器需要用到变阻器的是（多选）（）A．普通白炽电灯；B．调温电烫斗；C．收音机上的音量调节旋钮；D．电饭锅．6、如图1所示，把滑动变阻器B、D端接入电路时，要使变阻器连入电路部分的电阻增大，则滑片P应向（填“左”或“右”）滑动．若此变阻器铭牌标有“20欧姆1安培”字样，表示这个变阻器电阻变化范围是欧姆，允许通过的最大电流是安培．滑片P 移至中点时接入的阻值R A P=欧姆．将这个变阻器接入如图2 所示的电路中，滑片P向左移动时，电路中的电流将．7、如图所示电路，电源电压不变，闭合开关S，当滑片P向右移动时灯泡L的亮度（选填“变暗”或“不变”），电压表示数（选填“变大”、“变小”或“不变”），电流表示数（选填“变大”、“变小”或“不变”）．8、如图所示，电阻R和滑动变阻器组成并联电路，此电路__________ （填“有”或“没有”）发生短路的可能．9、如图所示的是插入式电阻箱的结构示意图，它的最大电阻值是________Ω，图中A、B两个接线柱之间的电阻值是______Ω．10、下列说法中不正确的是（）A．滑动变阻器在一定范围内可以连续改变连入电路的阻值，但不能读出阻值B．电阻箱不可以连续地改变连入电路的阻值，但可以读出阻值C．要使变阻器能改变通过用电器的电流，必须将它与用电器串联D．滑动变阻器的接线柱不分正、负，因而无论怎样接入电路效果都完全一样11、在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点:A．连入变阻器时，应使滑片位于变阻器值最大的位置；B．开关、电流表应接在靠近电源电流流出的一端；C．连接电路时，应先将开关断开；D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端．12、如图是滑动变阻器的结构和连入电路的示意图。

八年级电学专题（七）滑动变阻器的取值范围【同步练习解析】一、选择题1．如图所示，为我省某中学物理兴趣小组的同学们设计的电子身高测量仪电路图。

其中定值电阻R1=6Ω，电源电压恒为4.5V，滑动变阻器R2的规格为“15Ω，5A”，电压表的量程为0﹣3V，电流表的量程为0～0.6A，闭合S，则（）A．当测矮个同学身高时，电流表的示数变小B．当测高个同学身高时，电压表的示数变小C．当R2接入电路中的电阻为9Ω时，电压表的示数为2.7VD．为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是0～12Ω【答案】C【解析】由电路图可知，两电阻串联，电流表测电路电流，电压表测滑动变阻器两端电压；A．由图示电路可知，测矮个同学身高时，滑动变阻器接入电路得阻值变小，电路电流变大，电流表的示数变大，故A错误，不符合题意；B．由图示电路可知，当被测身高增加时，滑动变阻器接入电路的电阻增大，滑动变阻器分压变大，电压表测滑动变阻器两端电压，则电压表示数变大，故B错误，不符合题意；C．当变阻器R2接入电路的阻值是9Ω时，电路中总电阻为R=R1+R2=6Ω+9Ω=15Ω由欧姆定律可知可得电路中电流I=UR=4.5V15Ω=0.3A此时电压表的示数为U V=IR2=0.5A×9Ω=2.7V 故C正确，符合题意。

D．由题意知，电路允许通过得最大电流为I最大=0.5A由I=UR知，此时电路总电阻为4.5V9Ω0.5AURI===总最大此时滑动变阻器接入电路得阻值最小R滑=R总R1=9Ω6Ω=3Ω由题意知，电压表最大示数为3V，此时滑动变阻器接入电路的阻值最大，此时电阻R1的电压为U1=UU滑=4.5V3V=1.5V电路电流为'111.5V0.25A 6ΩUIR===由I=UR可知，滑动变阻器接入电路的阻值为R滑最大=UI'滑=3V0.25A=12Ω则3Ω≤R滑≤12Ω即滑动变阻器接入电路的阻值范围是3Ω~12Ω，故D错误，不符合题意。

滑动变阻器练习题1、下列关于滑动变阻器的说法,正确的是( )A.滑动变阻器是靠改变导体的横截面积来改变导体电阻的B.滑动变阻器是靠改变导体的材料来改变导体电阻的C.因为导体的电阻与导体的材料、长度、横截面积有关,所以滑动变阻器是靠改变其中任一因素来改变其中导体电阻的D.滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的2、若将如图所示的滑动变阻器连入电路,要求当滑动变阻器的滑片P向右移动时,电路中的电阻变大,则滑动变阻器连入电路的接线柱应是( )A.A和DB.C和BC.B和DD.A和B3. 一些实验仪器具有调节作用.下列选项中滑动变阻器在电路中的连接方式不同,其中对电路能起调节作用的是( )4、如图所示的电路,电源电压保持不变,闭合开关,当滑动变阻器的滑片向右滑动时,下列分析正确的是 ( )A.灯泡变亮,电流表的示数变大B.灯泡变暗,电流表的示数变小C.灯泡亮度不变,电流表的示数变大D.灯泡亮度不变,电流表的示数变小5、（2016福州晋安期中）如图所示电路,导线a的一端固定连接在铅笔芯上,当导线b的一端在铅笔芯上左右移动时,灯泡亮度会发生变化。

这个实验说明铅笔芯是(选填“导体”或“绝缘体”),还能说明导体的电阻与有关,受此启发,人们制造了一种可以改变电阻的元件,叫做。

6、用笔画线代替导线,将图中元件连接成电路,要求:向右移动滑片,灯泡变亮.7、如图所示是“滑动变阻器改变电路中的电流”的实物图,请你在虚线框内画出与实物图相对应的电路图。

1、“三看法”判断滑动变阻器阻值变化一看柱:弄清滑动变阻器连入电路的两个接线柱。

二看丝:弄清连入电路的电阻丝是哪一部分。

三看变化:根据滑片P的移动分析接入电路中的电阻丝长度的变化,从而明确接入电路中的电阻的变化。

2、滑动变阻器接法规律知识擂台1.在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯泡逐渐变暗,则下列接法正确的是( )A.M接C,N接BB.M接A,N接BC.M接C,N接DD.M接A,N接D2、（2016庆阳宁县月考）如图所示,滑动变阻器有4个接线柱,使用时只需接入其中2个,因此有几种接法.在这些接法中,不能改变电阻大小并且可能损坏仪器的接法是( )A.接A和DB.接B和CC.接A和BD.接C和D3.如图所示电路中,当滑动变阻器滑片P向右移动时灯泡的亮度不变的是( )4.如图所示的电路中,开关S闭合后,若滑动变阻器的滑片移到最下端,可能出现的现象是( )A.烧坏灯泡和电流表B.烧坏灯泡和电源C.烧坏电流表和电压表D.烧坏电流表和电源5. （2016昆明五华区师范大学实验中学期末）如图所示,变阻器的总电阻为R,当滑片P从M点向右移动到N的过程中,灯泡的亮度变化情况是( )A. 逐渐变亮B. 逐渐变暗C. 亮度不变D. 先变亮后变暗6、电位器是变阻器的一种,它可以用来改变收音机的音量。

滑动变阻器专题训练一、选择题1、如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（）2、如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A.电压表的示数不变，电流表A1的示数变大，A2的示数变小B.电压表的示数不变, 电流表A1的示数不变，A2 的示数变大C.电压表的示数与A1的示数的比值变大，A2的示数变小D.电压表的示数与A1的示数的比值不变，A2 的示数变小3、如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴O转动，另一端固定着一个浮子。

下列说法正确的是（）A、油量变少，电流表示数不变B、油量越少，电流表示数越大C、油量越多，电流表示数越小D、油量越多，电流表示数越大4、在图所示的电路中，电源两端的电压保持不变，开关闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是（）A．A的示数变小，V1的示数不变，V2的示数变小B．A的示数变大，V1的示数变大，V2的示数变小C．A的示数变小，V1的示数不变，V2的示数变大D．A的示数变大，V1的示数变小，V2的示数变大5、如图所示的电路中，电源电压不变，R为滑动变阻器。

闭合开关S后，在滑片P向右移动过程中（）A. 电流表A1的示数变小，灯泡变暗B. 电流表A的示数变小，电压表V的示数变大C. 电压表V的示数不变，电路的总电流变大D. 电压表V的示数不变，灯泡的亮度不变6、小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的4种电路，其中正确的是（）A.②③B.③④C.①③D.①②7、在探究“电阻上的电流跟两端电压关系”的实验过程中（1）小刚同学做出了以下猜想：A．电阻一定，电流跟电压成正比．B．电阻一定，电流跟电压成反比．C．电流跟电压无关．你认为合理的猜想是______（填序号），你的依据是___________．（2）为了检验猜想是否正确，小刚设计了如图所示的电路图，其中电源电压为3 V，电阻R为20Ω，变阻器R' 上标有“15Ω1A”字样．①请你帮他选量程：电压表应选 V，电流表应选A．②上表是小刚记录的数据，请你替小刚写出结论：电阻一定时，．③小刚在实验中想把电压表的示数调到1V，但无论怎样调节都无法达到要求，其原因是．（3）小刚还想用这个电路研究电流跟电阻的关系，并与上表中的第1次实验数据作比较，于是他把20Ω的电阻换成10Ω，闭合开关后，小刚的下一步操作是 ，记录数据；接着他再把10Ω电阻换成5Ω，重复上述操作．8、如图12所示，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮。
