2020中考物理总复习专题训练 滑动变阻器 (附答案)

滑动变阻器的选择一•解答题(共5小题)1小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V.改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中.f电MY 匕(1)实验过程中，移动变阻器滑片时，眼睛应注视 B (选填序号)；A. 变阻器滑片B. 电压表示数C. 电流表示数(2 )在丙图中，用笔线代替导线，将电压表正确连入电路；(3)实验中，他所选择的变阻器是(选填序号);A.10Q0.5AB.20 Q1AC.50 Q2A(4 )乙图中阴影部分面积表示的科学量是电压；(5)实验过程中，如果出现了电流表示数为0，电压表示数接近6V,电路发生的故障可能是电阻R处有断路.考探究电流与电压、电阻的关系实验.占：八、、♦专作图题；简答题；实验探究题.题：分 (1)实验研究的是电流与电阻的关系，因此必须控制电阻两端的电压值一定，所以眼析：睛应注视电压表的示数，移动滑片保持电压表示数不变；(2)图中没有连入电路的是电压表，根据图象计算出电压表的示数，确定电压表选择的量程，在连接过程中也要注意正负接线柱；(3)首先求出定值电阻两端需要控制的电压，然后根据串联电路的电压规律求得滑动变阻器两端的电压值；然后从图乙中，取几个电流、电阻数值，分别算出对应的滑动变阻器连入电路的电阻，这几个阻值都应该在滑动变阻器的阻值变化范围内，据此选择合适的变阻器.(4)阴影部分为电流和电阻的乘积，应该为定值电阻两端的电压值；(5)电流表示数为0,说明电路中有断路，电压表示数接近6V,说明电压表和电源连接的部分电路无断路.解 解：(1 )探究电压一定时，电流与电阻的关系时，在不断的改变定值电阻的同时，必须 答:不断的移动滑动变阻器，使得电压表的示数是一个定值，故在移动滑片的同时，眼睛观察电压表的示数； (2)通过电流与电阻的图象中可以看出保持电压表的示数是2V,故电压表接入电路中 时，所选的量程应该是 0〜3V 的，且并联在电阻两端；(3)由图乙可以看出：当 R =10Q 时，l=0.2A ;此时电阻R 两端的电压为：U R =IR ' =0.2A X 10Q =2V.由于保持电阻R 两端的电压不变，则滑动变阻器两端的电压恒定为：U R =U-U=6V-2V=4V若取电流I=0.1A 时，滑动变阻器接入电路的电阻为：R = ^—」「=4O Q;I K IA因此滑动变阻器的最大阻值应大于 40Q ，只有C 符合条件.(4)阴影部分为横、纵坐标的乘积，即阴影部分的面积为：S=IR=U,即测量的是电压;(5) 如果电路中出现电流表的示数为零，说明在电路中出现了断路，电压表有示数说 明是电阻R 处出现了断路. 故答案为：(1) B ; (2)如图；(3) C; (4) 电压；(5) 电阻R 处有断路.点 此题从实物图的连接、 滑动变阻器型号的选择、 故障的分析等方面较为综合的考查了学 评：生，从中加强了学生综合能力的培养，是一道不错的电学中考题.2.在完成“测量小灯泡功率”的实验后，小明产生疑问：实验中滑动变阻器接入电路的阻 值发生变化时，它消耗的电功率如何变化呢？为此，他找来了下列器材：电流表、电压表、 开关各一个，一定值电阻，三个规格分别为“ 5Q, 1A ”、“ 30Q, 1A ”和“ 35Q, 0.5A ” 的滑动变阻器，导线若干，电源(电压为 6V).0-T 0.63 2 10 R-V o o实验次数1234567电压表示数N 4.5 4.0 3.5 3.0 2.5 2.0 1.5电流表示数/A0.170.220.280.340.390.440.51功率/W0.770.880.98 1.020.980.880.76实验中小明设计的电路如上图所示，在正确的连接和调节滑片后，他测出的数据如上表：(1)通过分析表中的数据，你认为小明选择的规格是“ 30Q, 1A”的滑动变阻器.(2 )根据题意，正确完成剩余部分连线，并使滑片向右移动时电流变小.(3 )分析表中的数据，写出该滑动变阻器消耗的功率随它接入电路的电阻变化而变化的情况是该滑动变阻器消耗的功率先随它接入电路电阻的减小是先增大，后减小 ______________________________ .(4)以其中一组数据为例，算出定值电阻的阻值为_9_ Q.(结果取整数)(5)小李正确连接电路，闭合开关后发现电流表指针不转，电压表示数接近6V,电路的故障是滑动变阻器断路•考点：探究用电器的电功率实验；实物的电路连接；电流表、电压表在判断电路故障中的应用.专题：计算题；实验题；作图题；信息给予题.分析：(1)判断滑动变阻器的使用规格，同时要考虑滑动变阻器的电阻和允许通过的最大电流.(2)滑动变阻器与电阻串联，电压表与滑动变阻器并联，滑片向右移动时电流变小，说明电路中电组变大，又滑动变阻器上接线柱一定，故只能选择左下角接线柱；(3)根据表格数据0.77W增大到1.02W,然后再从1.02W到0.76W分析滑动变阻器的电阻变大和变小时，电路总功率的变化.(4)根据串联电路电压的规律，用电源电压减去滑动变阻器两端电压就是定值电阻两端电压，又知电流，利用只=计算定值电阻；(5)电流表指针不转、电压表示数为电源电压，说明电路有断路，但电压表与电源连接的电路没断.解答：解：(1)滑动变阻器与定值电阻串联，第7次实验时电流为0.51A ,故“35Q, 0.5A”的滑动变阻器不能使用；第1次实验数据是滑动变阻器两端的电压 4.5V、电流为0.17A，由R'=—=十二--26.5 Q,可知滑动变阻器电阻最大阻值大约为26.5 Q;故“ 5Q,1A”的滑动变阻器不能使用，所以只有规格为“ 30Q, 1A”的滑动变阻器可以使用；(2)根据电路图，滑动变阻器与电阻串联，电压表与滑动变阻器并联，滑片向右移动时电流变小，滑动变阻器只能选择左下角接线柱，电压表的示数超过了3V,故选择0〜15V量程，如下图；(3)(2)由表中数据可知，随着滑片的移动，即接入电路电阻减小的过程中，功率从0.77W增大到1.02W，然后再从1.02W到0.76W得，所以归纳为：该滑动变阻器消耗的功率先随它接入电路电阻的减小是先增大，后减小(或该滑动变阻器消耗的功率先随它接入电路电阻的增大而增大，后随它接入电路电阻的增大而减小)(4)取第一组数据，定值电阻两端电压为：U R=U- U P=6V- 4.5V=1.5V ,电流l=0.17A , 阻值为：、〜9Q;I 0.17A(5)电流表指针不转、电压表示数为电源电压，说明电路有断路，但电压表与电源连接的电路没有问题，所以说明滑动变阻器断路.故答案为；(1)“30Q 1A ”； (2)如上图；(3)该滑动变阻器消耗的功率先随它接入电路电阻的减小是先增大，后减小；(4) 9; ( 5)滑动变阻器断路.点评：根据题目数据选择合适的滑动变阻器，不但考虑滑动变阻器允许通过的电流，也要考虑滑动变阻器的电阻•电路电流不能超过滑动变阻器允许通过的最大电流，滑动变阻器最大电阻稍大于电路需要的电阻，这样，滑动变阻器既能满足电路要求，也能使电路准确获得需要的数据.3•甲、乙两同学分别做“测定小灯泡的功率”实验，除了小灯泡外，他们所使用的器材规格均相同，小灯泡的额定电压可能是“ 2.2v ”、“ 2.5v ”或“ 3.8V”，电源电压为4.5V •(1 )根据图所示的图，请你帮甲同学完成图实物图的连接•连接电路时开关要断开；在闭合开关之前，要把滑片P移到滑动变阻器的左端.(2)甲同学闭合开关时记录了第一组数据；调节滑动变阻器当小灯泡正常发光时记录了第二组数据.他不小心将滑动变阻器的滑片移到右端时，小灯泡闪了一下就熄灭，灯丝烧了，记录了第三组数据，如下表所示.表中漏填的电压表示数为 4.5 V滑动变阻器的最大电阻为20 Q.物理量电压表示数/V电流表示数/A小灯泡的亮暗程度实验序号1 1.30.16暗2 3.80.42正常发光30不发光(3 )乙同学做实验时，不慎把电压表接在滑动变阻器两端，并更换电压表量程•调节滑动变阻器的滑片P,当滑片P恰好滑至滑动变阻器中点时，他选用的小灯泡正常发光，此时电压表示数如图18所示，电压表示数为 2 V,他所远用小灯泡的额定功率为0.5 W考点：探究用电器的电功率实验；实物的电路连接；电压表的使用；电压表的读数方法；滑动变阻器的使用；电功率的计算专题：计算题；实验题；作图题；实验分析法.分析：(1)由灯泡的额定电压确定电压表的量程，电压表与灯泡并联，注意正负接线柱. 滑动变阻器选择一上一下接线柱，把滑动变阻器串联在电路中.(2)甲连接好电路，闭合开关，滑动变阻器滑片在最大阻值处，得到第一组数据，求出滑动变阻器电压，求出滑动变阻器最大电阻.减小滑动变阻器电阻，灯泡正常工作，得到第二组数据.继续移动滑片，电路电流增大，灯泡电压增大，超过灯泡的额定电压时，烧断灯丝，电路断路，电流表无示数，电压表串联在电路中测电源电压.(3)甲乙使用的器材除灯泡外其它都相同，利用甲的第一次实验求得滑动变阻器的最大阻值，求得滑片中点时接入电路的电阻.电压表的读数：确定使用的量程，确定每一个大格和每一个小格各代表多少. 求得滑动变阻器电流即灯泡电流.根据串联电路电压的特点，求出灯泡的电压，根据P=UI计算功率.解答：解：(1)灯泡的额定电压可能是 2.2V、2.5V、3.8V，电压表选择0〜15V量程，电压表与灯泡并联，电流从正接线柱流入，从负接线柱流出.滑动变阻器已经选定了下面接线柱，任意选择上面一个接线柱串联在电路中•如图.连接电路时，开关处于断开状态，防止连接完最后一根导线，电路接通，损坏元件. 滑动变阻器接右半段，滑片处于左端，滑动变阻器连入电路的阻值最大，电路电流最小，对电路起保护作用.(2) 闭合开关后，滑片处于最大阻值处，向右移动滑片，电路电阻减小，电流增大, 灯泡两端电压增大，当灯泡两端电压超过灯泡的额定电压时，灯泡被烧坏.电压表串联在电路中，测电源电压，电压表示数为 4.5V .连接好电路，滑片处于最大阻值处，闭合开关得到第一组数据，滑动变阻器电压为：U=U总-U L=4.5V - 1.3V=3.2V ,U1 I3 9V滑动变阻器最大阻值为：R=-二；=20 Q.11 0. 16A(3) 乙实验时，灯泡与滑动变阻器串联，甲乙使用的滑动变阻器相同,滑动变阻器接入电路的电阻：R'=R=X 20Q =10Q,电压表更换量程，使用0〜3V量程，每一个大格代表1V,每一个小格代表0.1V，电压为2V,根据串联电路电流处处相等，所以灯泡电流为：I L=I '二一= =0.2A .卍1DQ灯泡的额定电压为：U=U总-U2=4.5V - 2V=2.5V,灯泡的额定功率：P=UI L=2.5V X 0.2A=0.5W.故答案为：（1）如图；断开；左；（2）4.5 ; 20; （3）2; 0.5 .点评：本题的很多已知条件都不是直白的，而是隐含在实验数据中，需认真挖掘.通过灯泡两端电压超过灯泡额定电压时，烧坏灯泡，电压表串联在电路中测量电源电压，获得电压表示数.通过闭合开关时，滑动变阻器滑片处于最大阻值处求得滑动变阻器最大电阻. 通过甲乙使用的器材相同，求得乙同学实验时，滑动变阻器的电流，即灯泡正常工作时的电流.4•小明在进行“测量小灯泡的功率”的实验时，实验台上给他提供的器材有：6V蓄电池、电流表（0〜0.6A、0〜3A）、电压表（0〜3V、0〜I5V）、滑动变阻器（50Q、1.5A ）、额定电压为2.5V的小灯泡（正常发光时的电阻约为7Q）、开关各一个，导线若干.（1）小明在实验中应该选择电流表的量程是0〜0.6A ，应该选择电压表的量程是0〜3V .（2）他连接的实物电路如图所示，请你在虚线框内画出该电路图.（3）闭合开关前应把滑动变阻器滑片的位置调到_C_（填写“C'或“D'）端.（4）闭合开关后，小明发现灯泡不发光，电流表的示数为零，电压表的示数为6V,产生此故障的原因可能是下列情况中的B和C .（填写序号）A.小灯泡短路 B .小灯泡的灯丝断了C.小灯泡的灯座接触不良 D .电压表的正、负接线柱接反（5）排除故障后，调节滑动变阻器测得右表所示的三组数据. 则小灯泡的额定功率为0.9 W（6 ）小明发现，由表中数据计算可知：小灯泡亮度不同时灯丝的电阻也不同.你认为造成这种结果的原因是温度对灯泡电阻造成的影响.实验次数123电压U/V 2.0 2.5 2.8电流I/A0.300.360.38考点：探究用电器的电功率实验.专题：作图题；实验探究题.分析：（1）根据根据灯泡的额定功率确定电压表的量程，根据1=求出灯泡的额定电流确定电流表的量程；(2)按电流流向法，从电源的正极出发依次画出串联各元件，最后把电压表并联到相应的位置即可；(3)在闭合开关前，为防止电路中电流过大烧坏用电器，滑动变阻器的滑片P应移到阻值最大处；(4)闭合开关后，小明发现灯泡不发光，电流表的示数为零，电压表的示数为6V,说明问题出在电压表两接线柱之间的电路，短路不对(这样电压表示数为0)，只能是断路；(5)额定电压下灯泡的实际功率和额定功率相等，根据P=UI求出灯泡的额定功率；(6)根据影响灯泡电阻的因素可知，由于灯泡的长度、材料、横截面积都不变，所以灯泡电阻改变的原因是温度的变化.解答：解：(1)灯泡的额定电压为2.5V，所以电压表选0〜3V的量程；灯泡的额定电流约为I==_-=!L疋0.36A V 0.6A，所以电压表选0〜0.6A的量程；(2)先画出电源符号，按电流流向法，从电源的正极出发依次画出开关、电流表、灯泡、滑动变阻器回到电源的负极，最后把电压表并联在灯泡的两端即可，如下图所(3)在闭合开关前，保护电路的滑动变阻器处于最大阻值的C端；(4)电流表的示数为零，电压表的示数为6V,说明问题出在电压表两接线柱之间的电路断路，故B、C选项符合题意；(5)由表格可知，灯泡的额定电流为0.36A，所以灯泡的额定功率为P=UI=2.5V X 0.36A=0.9W;(6)导体电阻随温度变化而变化，灯泡亮度不同，电阻不同，原因是：灯丝的电阻与温度有关.故答案为：(1) 0〜0.6A ；0〜3V；(2)如上图；(3) C; (4) B；C; (5) 0.9W； ( 6) 温度对灯泡电阻造成的影响.点评：本题考查测电功率实验时电表量程的选择、实物电路的连接、额定功率的计算、灯丝电阻与温度的关系等；要注意只有当灯泡两端的实际电压等于其额定电压时，灯泡才会正常发光，额定功率等于其实际功率.5•小明在“测定小灯泡的功率”的实验中，所用小灯泡的额定电压为 2.5V，电阻约为10 Q.实验室只有6V的电源，有“ 10Q 1A ”和“ 20 Q 2A ”两种滑动变阻器可供选择.(1)根据实验要求，他应选择规格为“ 20Q 2A ”的滑动变阻器.(2)他连接了如图1所示的电路，其中有一根导线连接错误，请将其改正过来.在错误的导线上打“X”，改正后的导线在图中画线表示，导线不许交叉.(3)改正错误后，小明开始进行实验，调节滑动变阻器的滑片P ,当电压表的示数为 _V 时，小灯泡正常发光，电流表的指针位置如图 2所示•实验中，小明测得的三组数据如下 表，请将表格空白处填写完整. 次数1 2 3 I/A0.30(4) 小灯泡的额定功率为0.65 W考点：探究用电器的电功率实验；电流表的读数方法；电压表的使用；滑动变阻器的使用； 电功率的计算.专题：计算题；实验题；错解分析题.分析：(1)由灯泡额定电压和电阻计算电路电流.由电源电压和灯泡额定电压计算滑动变阻器的电压，再计算滑动变阻器电阻. 滑动变阻器允许通过大于电路最大电流， 滑动变阻器最大电阻稍大于电路需要的滑动变阻器电阻.(2)实物连接图中找错误之处，主要从电压表、电流表、滑动变阻器的正确使用上 考虑： 从电流表、电压表的量程、连接方式、正负接线柱的接入方法上考虑. 从滑动变阻器接线柱的接入和滑片的位置考虑.(3)电压表测灯泡电压，灯泡正常工作时，电压表示数为灯泡的额定电压. 由实物连接图确定电流表使用的量程，读出电流表的示数.(4)知道额定电压和额定电流，根据 P=UI 计算灯泡的额定功率.灯泡正常工作时，滑动变阻器电压为: 所以电路需要滑动变阻器电阻约为：“10Q 1A ”滑动变阻器电阻太小，不能满足实验要求，应选择“20Q 2A变阻器.(2)经分析，电压表并联在灯泡和滑动变阻器两端，测两者的总电压是错误的，滑 动变阻器应并联在灯泡两端，如图.2.5UN 2.53.0 2.0 0.24解答：解：(1)电路最大电流约为:1== _ =0.25A .10QU'=U 总一U=6V — 2.5V=3.5V U3•畀 I 0, 25A的滑动R'= =14Q.图1(3)电压表测灯泡电压，灯泡正常工作时，电压表示数为灯泡额定电压 2.5V . 由实物连接图知，电流表使用的0〜0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.26A .(4)P=UI=2.5V X 0.26A=0.65 W故答案为：(1)“20Q 2A ”； (2)如图；(3) 2.5 0.26 ; (4) 0.65 .点评：测灯泡电阻或功率的实验中，根据数据确定电压表、电流表、滑动变阻器的规格是一类题型：电压表的量程一般根据灯泡额定电压或电源电压的最小值来确定. 电流表的量程根据额定电压和电阻或额定电压和额定功率来确定. 滑动变阻器的规格同时考虑电阻和电流，电阻在够用的情况下，尽量要小一些.。

中考物理专题复习：滑动变阻器的原理及其使用1.滑动变阻器的制作原理是通过改变连入电路中的________来改变________的。

为了使滑动变阻器对电路起到保护作用，一般将它________联在电路中，并且通常在使用前将滑片调到________的位置。

2.一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。

无风时OC是竖直的，风越强，OC杆偏转的角度越大。

AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可。

通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个_______，观察小灯泡的_______可以粗略地知道风力的大小。

若要得到更准确的结果，可采取的措施是_______。

3.如图所示，若要使滑动变阻器的滑片P向左滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与________接线柱接在电路的M、N两端。

如果小明把滑动变组器接入电路，发现电灯泡非常亮，且调节滑片无效，则他将________两个接线柱接入电路。

4.如图所示电路，电灯与滑动变阻器是________联的，滑动变阻器连人电路的有效电阻是________部分；闭合开关，滑片P向右移动时，变阻器接人电路的有效电阻________，电流表的示数________，电灯的亮度________。

5.滑动变阻器是靠改变电阻线在电路中的________，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的________大小的；如图所示是一种调节收音机音量兼开关的调节器，它实际上是一个旋钮型变阻器．若接线片A、B已接入了电路，则顺时针转动旋钮触片时，收音机的音量将变________（填“大”或“小”）．6.如图甲是插入式电阻箱的结构示意图，它的最大电阻值是________Ω，图中A、B两个接线柱之间的电阻值是________Ω；乙图中电阻箱的示数是________Ω，它与滑动变阻器相比，最大好处是________。

2020年中考物理总复习实验探究题专题训练1、在探究“通过导体中的电流与电阻的关系”实验中，所用电源电压恒为10 V．已有的5个定值电阻的阻值分别为20 Ω、30 Ω、40 Ω、50 Ω、60 Ω.(1)根据图甲所示电路，用笔画线代替导线将图乙所示的实物电路连接完整．(导线不交叉)(2)闭合开关前，滑动变阻器的滑片应移至最_______(填“左”或“右”)端．闭合开关后，发现电流表针指针不偏转，电压表指针有明显偏转，原因可能是电阻R_____(填“短路”或“断路”)．(3)在实验中，先接入20 Ω的电阻，调节滑动变阻器的滑片P至某一位置时，观察到电流表、电压表指针位置如图丙、丁所示，则电流表示数为________A，电压表示数为________V，接下来用30 Ω代替20 Ω的电阻做实验时，应将滑动变阻器的滑片P从上一位置向______(填“左”或“右”)滑动．(4)为了完成实验探究，依次将剩下的3个定值电阻分别接入图乙的电路中，替换前一次接入的定值电阻，调节滑动变阻器的滑片P至合适位置，再读出电流表的示数，计算出每次接入的定值电阻R的倒数1/R，以电阻的倒数1/R为横坐标，电流I为纵坐标，在坐标系中描点并作出I－1/R图线，如图戊所示．由I－1/R图线可初步得出结论：在电压一定时，导体中的电流跟导体电阻的倒数成________比；由此进一步得出结论：在电压一定时，导体中的电流跟导体的电阻成________比．(5)上述实验中所选滑动变阻器的最大阻值至少为________Ω.2、在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为“2.5V”，正常发光时的电阻约为8Ω。

（1）在图甲中，有一根导线未连接，请用笔画线代替导线将电路连接完整；（2）闭合开关后，小灯泡不亮，电流表没有示数，电压表有较大的示数，经检查，导线连接完好，则电路故障可能是小灯泡发生了（选填“短路”或“断路”）；（3）移动滑片P到某一位置时，电压表示数如图乙所示，为V；此时要测量小灯泡的额定功率，应将滑片P向（选填“左”或“右”）端移动；（4）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U图像，由图像可计算出小灯泡的额定功率是 W。

2020年中考物理试题专题训练——专题十五：欧姆定律1.(2020黄石，11)一恒压电源电压大于灯泡额定电压的2倍，为了让这样两个相同的灯泡均正常发光，小明同学设计了如下四个电路图，既可以使两个灯泡正常发光又最省电的电路是（）A. B.C. D.2．（2020娄底，10）如图所示的电路中，电源两端的电压保持不变。

闭合开关S后，将滑动变阻器的滑片向右移动的过程中，下列说法正确的是（）A．电流表A的示数变小，电压表V1的示数变大B．电流表A的示数变小，电压表V2的示数变大C．电流表A的示数变大，电压表V1的示数变小D．电流表A的示数变大，电压表V2的示数变小R为3.（2020长春，10）某科技小组为快递公司设计的分拣计数装置简化电路如图所示。

1 R为光敏电阻，当有光照射时电阻变小。

激光被遮挡一次，计数器会自动计数定值电阻，2一次（计数器可视为电压表）。

闭合开关，激光被遮挡瞬间，下列说法正确的是（）A.电阻2R 的阻值变小B.通过2R 的电流变大C.计数器两端的电压变大D.1R 与2R 的电流之比变小4.（2020连云港，3）如图所示电源电压恒定闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是（ ）A. 电流表示数增大B. 电压表示数减小C. 定值电阻R 两端的电压增大D. 电压表示数与电流表示数比值增大5.（2020天津，5）图所示是某导体中的电流I 跟它两端电压U 的关系图象，该导体的阻值为（ ）A. 40ΩB. 30ΩC. 20ΩD. 10Ω6.（2020内江，9）若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。

当开关S闭合后，会出现（）A. 电流表指针明显偏转B. 小灯泡发光C. 电压表指针明显偏转D. 电池被烧坏7．（2020齐齐哈尔，10）在如图所示的电路中，电源两端电压保持不变。

当闭合开关S，滑动变阻器R的滑片P向右移动时，下列说法中正确的是（）A．电流表示数变大B．电压表示数不变C．小灯泡亮度变暗D．电路总电阻变小8.(2020鸡西，13)小张同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象。

2020年湖南省中考物理总复习专题试卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．在某电路中，需要临时接入一只大功率用电器的插座，为安全起见，同时也将保险丝接入电路，如图所示，正确的接法应该是............................................................................... （）2．下列现象不属于利用超声波的是（）A．蝙蝠飞行时的定向B．医生利用“B”超给病人检查C．利用声波清洗精细的零件D．优美的小提琴演奏声.3．利用凸透镜使物体成放大的像，这个像..................................................（）A．一定是实像B．一定是虚像C．可能是实像，也可能是虚像D．条件不足，无法判断4．下表是标准大气压下一些物质的熔点和沸点。

根据下表，在我国各个地区都能测量气温的温度计是............................................................................................................................. （）物质水水银酒精乙醚熔点／℃0－39－117－114沸点／℃1003577835A．水温度计 B．水银温度计 C．酒精温度计 D．乙醚温度计5．关于电路的说法错误的是（）A．电源是提供电能的装置B．只有电路闭合时，电路中才有电流C．电流沿着“正极→用电器→负极”的方向流动D．用电器是将其他形式的能转化为电能的装置.6．如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，下列判断正确的是（）A．I a＝I c B．I a＝I b C．I b＝I c D．I d＞I b7．下列有利于降低考场噪声的行为是（）A．考场附近有人燃放鞭炮 B.考场附近建筑工地继续施工C．考场附近马路上汽车鸣笛D．严禁考生家长在考场附近大声喧哗.8．如图所示的两个电路中，电源电压恒定且相等，两个灯泡的规格相同。

中考物理总复习《探究电流与电压、电阻的关系-测量电阻》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、探究电流与电压、电阻的关系1.在探究“电流与电阻关系”实验时，老师给小明提供了如下器材：电源（电压恒定为4.5V），电流表，电压表，开关各一个，滑动变阻器甲“10Ω；2A”和滑动变阻器乙“20Ω；1A”各一个，定值电阻5Ω、10Ω、15Ω各一个，导线若干。

（1）注意在连接电路时，开关必须处于状态；（2）用笔画线代替导线，将图甲的实验电路连接完整（要求：滑动变阻器滑片P向左滑动时电流表示数变大，导线不允许交叉）；（3）正确连接电路后闭合开关，发现电流表有示数，无论怎样移动滑片P，电压表都无示数，则故障可能是（答出一种情况即可）；（4）排除故障后，小明把5Ω的电阻接入电路中，移动滑片P到适当位置，读出电流表示数如图乙所示，正确记录后，小明又改用10Ω电阻继续实验，闭合开关后，小明应将滑片P向（选填“左”或者“右”）移动至电压表示数为V；（5）小明在实验中所选用的滑动变阻器应该是（选填“甲”或“乙”）；（6）利用老师给的器材，还能完成的电学实验有：（写出一个即可）。

2.小刚同学在探究电流与电阻的关系时，设计了如图甲所示的电路，部分实物连接情况如图乙所示。

其中电源电压恒为4.5V，滑动变阻器R0最大阻值为80Ω，定值电阻R备有阻值分别为5Ω、10Ω、25Ω、50Ω各一个。

（1）请根据甲图电路图，在乙图中用笔画线代替导线将实物电路连接完整（要求滑片P右移时接入阻值变大）；（2）正确连好电路，移动滑片P到最大阻值处，闭合开关后发现电流表示数为零，电压表示数接近电源电压。

故障原因是定值电阻R ；（3）故障排除后，小刚先用5Ω电阻实验，闭合开关，调节滑片P，使电压表示数为2V，并记录此时电流表的示数，断开开关；将5Ω电阻换成10Ω，闭合开关，将滑片P向（选填“A”或“B”）端适当移动，使电压表示数为2V，记录此时电流表的示数；（4）更换其余电阻继续实验，根据4组数据作出I=1/R图像如图丙所示；分析I=1/R图像可得出：在电压一定时，电流与电阻成；（5）小刚学习了伏安法测电阻后，用刻度尺、电流表和已知最大阻值为R1的滑动变阻器来测量未知电阻R x的阻值。

2024年中考物理专题复习—滑动变阻器范围问题详解例题：如图所示，电源电压恒为4.5V，定值电阻R1规格为“10Ω0.5A”，滑动变阻器R2规格为“20Ω1A”，电流表的量程为0~0.6A，两个电压表的量程均为0~3V，在保证电路安全的条件下，问：滑动变阻器的阻值范围以及电表取值范围？解析：详细过程如下：（1）先定性分析变化情况，再根据欧姆定律定量计算：真题演练1.（2023四川达州）如图所示，灯泡规格为“5V2.5W ”（灯丝电阻不随温度变化），滑动变阻器规格为“50Ω1A ”，电流表所选量程为“0~0.6A ”，电压表所选量程为“0~3V ”，电源电压恒为9V ，闭合开关，在保证电路中各元件安全的情况下，下列表述正确的是（）A .该电路消耗的最大功率为4.5WB .滑动变阻器允许连入电路的阻值范围为8Ω~50ΩC .通过移动滑动变阻器的滑片可以使小灯泡正常发光D .滑动变阻器两端的电压变化范围为6V~7.5V 【答案】D2.（2023四川遂宁）如图甲所示电路，电源电压恒定，R 1为定值电阻，滑动变阻器R 2铭牌上标有“120Ω0.8A ”的字样，电流表量程0~0.6A ，电压表量程0~15V 。

在保证电路安全的前提下，移动滑动变阻器滑片，经测量分析，得出R 2的电功率P 与其两端电压U 的关系如图乙。

则下列说法正确的是（）A.电源电压为16VB.R1的阻值为25ΩC.电路总功率的最大变化量为10.8WD.滑动变阻器允许接入电路的阻值范围为10Ω~100Ω【答案】D3.（2023·辽宁抚顺、铁岭）（多选）如图所示电路，定值电阻R0为40Ω，滑动变阻器允许通过的最大电流为0.4A，当滑动变阻器的滑片P在最右端时，先闭合开关S，电流表示数为0.1A，再闭合开关S1，电流表示数为0.2A，在保证电路元件安全的条件下，将滑动变阻器的滑片向左最大范围移动。

下列说法正确的是（）A.电源电压为8VB.滑动变阻器连入电路的阻值范围是~C.定值电阻的功率为0.8WD.通电1min，整个电路消耗的电能最多为120J【答案】BD4.（2023·黑龙江齐齐哈尔）（多选）如图所示电路，电源电压为4.5V且恒定。

中考物理总复习《动态电路分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________类型1滑动变阻器滑片移动引起的动态电路分析1.如图所示电路中，电源电压不变，R为滑动变阻器，L为小灯泡(假设灯丝电阻不变)．闭合开关S，滑动变阻器的滑片P从b端向a端滑动的过程中()第1题图A. 电流表示数减小，小灯泡变暗B. 电压表示数增大，小灯泡变亮C. 电压表示数与电流表示数的比值减小，小灯泡变亮D. 电压表示数与电流表示数的比值不变，小灯泡变亮2.在如图所示的电路中，电源的电压保持不变，R1为定值电阻．开关S闭合后，将滑动变阻器R2的滑动触头向右移动时，下列说法正确的是()第2题图A. 电压表的示数减小B. 电流表的示数减小C. 电流表的示数减小D. 滑动变阻器R2消耗的电功率变大3.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是()第3题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变小C. 电流表示数变大，小灯泡亮度变亮D. 电流表示数变大，小灯泡亮度变暗4.如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表和电压表示数变化的说法正确的是()第4题图A. 电流表示数变小，电压表示数变大B. 电流表示数变小，电压表示数不变C. 电流表示数变大，电压表示数变小D. 电流表示数变大，电压表示数不变5.在如图所示的电路中，电源电压保持不变．当闭合开关S，滑动变阻器R2的滑片P向右移动时，下列说法中正确的是()第5题图A. 电流表示数减小，电压表示数增大B. 电流表示数减小，电压表示数不变C. 电路总电阻减小，电路总功率增大D. 电流表示数不变，电压表示数不变6.某创客小组自制肺活量比较装置，人吸气时，相当于向内吹气，气球胀大，隔板向上运动，下列说法正确的是()第6题图A. 总电阻变大B. 示数变大C. 示数变大D. 电路总功率变小7.如图所示的电路中，电源电压不变，R1、R2是定值电阻，闭合开关S，将滑动变阻器的滑片P从最左端向右移动的过程(保证各元件安全)，下列分析正确的是()A. 电流表示数变大，电流表示数不变B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的乘积不变D. 电压表示数与电流表示数的比值变小第7题图8.如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片P向右移动时，下列说法正确的是()第8题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数与电流表示数的比值不变D. 电压表示数与电流表示数的比值不变9. (多选)在如图所示的电路中，电源电压恒定不变，闭合开关S，保证电路安全前提下，将滑动变阻器的滑片P向左滑动，下列说法正确的是()第9题图A. 电流表示数将变大，电压表的示数将变大、电压表的示数将变大B. 灯L的实际功率将变大C. 电压表和电压表的差值将变大D. 电压表和电流表示数的比值将变小10.如图所示的电路中，电源电压不变，R为滑动变阻器，闭合开关S后，在滑片P向右移动的过程中，灯泡的亮度________(选填“变亮”“变暗”或“不变”)，电压表的示数________，电流表的示数________．(后两空均选填“变大”“变小”或“不变”)第10题图11.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P从最上端向下移动的过程中，电压表与示数的差值________，电压表的示数与电流表示数的比值________，电压表的示数与电流表示数的乘积________．(均选填“变大”“变小”或“不变”)第11题图类型2敏感电阻引起的动态电路分析12.气敏电阻R的阻值随气体浓度的增大而减小．如图所示，闭合开关，当气体浓度增大时，下列说法正确的是()第12题图A. 电流表的示数减小B. 电压表的示数增大C. 电路消耗的电功率减小D. 电路消耗的电功率增大13. (多选)抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数．甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次．闭合开关，当力敏电阻上的压力变大时，下列说法正确的是()第13题图A．力敏电阻的阻值变小B．电路中的电流变小C．电压表的示数变小D．电路中的总功率变小，计数器自动计数一次类型3多开关开闭引起的动态电路分析14.如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是()A. 电压表示数增大B. 电流表示数变小C. 小灯泡变亮D. 小灯泡亮度不变第14题图15.如图所示，电源电压保持不变，已知R1＝R2，闭合开关S1，将开关S2掷到2时，小灯泡恰好正常发光；断开开关S1，将开关S2由2掷到1时，下列说法正确的是()第15题图A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，小灯泡正常发光D. 电压表示数变大，小灯泡亮度变暗16. (多选)小光连接了如图所示的电路，开关S1闭合，下列说法正确的是()第16题图A. 闭合S2、S3后，电流表、的示数之和大于干路电流B. 闭合S2、S3后再断开S2、电压表示数不变C. 闭合S2、S3后再断开S1，电流表示数变大D. 开关S2、S3均断开，电路所消耗的总功率最小类型4多开关开闭和滑动变阻器滑片移动引起的动态电路分析17. (多选)如图所示，电源电压保持不变，当闭合开关S后，下列说法中正确的是()第17题图A. 滑片P向右移动时，电压表示数变大、电流表示数变小B. 再闭合S1，滑片P向右移动时，电流表与示数的差值变小C. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的比值不变D. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的乘积变小18. (多选)如图所示，电源电压不变，下列说法正确的是()第18题图A. 只闭合S1, 将滑片P向左移动，电流表示数变小，电压表示数变大B. 只闭合S1, 将滑片P向左移动，电压表示数的变化量与电流表示数的变化量之比变小C. 闭合S1、S2，断开S3，将滑片P向左移动，R1消耗的功率增大D. 开关都闭合，将滑片P向左移动，电压表示数为0，灯泡L消耗的功率不变19. (2021大连中山区三模)在如图所示电路中，电源电压不变．当开关S2由闭合到断开时，电流表的示数将________；向右移动滑动变阻器的滑片P，电压表与电流表示数的比值将________(均选填“变大”“不变”或“变小”)．第19题图参考答案1.C2.B3.C4.B5.D6.C7.A8.C9.BCD10.不变不变变小11.变小变小变大12. D13. AC14. D15. D16. AD 17. BCD18. CD 19.不变变大。

滑动变阻器练习题1、以下关于滑动变阻器的说法,正确的选项是〔D〕A.滑动变阻器是靠改变导体的横截面积来改变导体电阻的B.滑动变阻器是靠改变导体的材料来改变导体电阻的C.由于导体的电阻与导体的材料、长度、横截面积有关,所以滑动变阻器是靠改变其中任一因素来改变其中导体电阻的D.滑动变阻器是靠改变连入电路中导体的长度来改变导体电阻的2、假设将如下图的滑动变阻器连入电路,要求当滑动变阻器的滑片P向右移动时, 电路中的电阻变大,那么滑动变阻器连入电路的接线柱应是〔A〕A.A 和DB.C 和BC.B 和DD.A 和B3. 一些实验仪器具有调节作用.以下选项中滑动变阻器在电路中的连接方式不同,其中对电路能起调节作用的是〔A〕A B C D4、如下图的电路,电源电压保持不变,闭合开关,当滑动变阻器的滑片向右滑动时,以下分析正确的选项是〔A 〕I1---A.灯泡变亮,电流表的示数变大B.灯泡变暗,电流表的示数变小C.灯泡亮度不变,电流表的示数变大D.灯泡亮度不变,电流表的示数变小5、〔2021福州晋安期中〕如下图电路,导线a的一端固定连接在铅笔芯上,当导线b的一端在铅笔芯上左右移动时,灯泡亮度会发生变化.这个实验说明铅笔芯是导体〔选填“导体〞或“绝缘体〞〕,还能说明导体的电阻与导体长度有关,受此启发,人们制造了一种可以改变电阻的元件,叫做滑动变阻器.b 铅笔芯二^6、用笔画线代替导线,将图中元件连接成电路,要求：向右移动滑片,灯泡变亮. 答案：如下图：7、如下图是“滑动变阻器改变电路中的电流〞的实物图,请你在虚线框内画出与实物图相对应的电路图.答案：如下图-'I-助你学习1、“三看法〞判断滑动变阻器阻值变化一看柱：弄清滑动变阻器连入电路的两个接线柱.二看丝：弄清连入电路的电阻丝是哪一局部.三看变化：根据滑片P的移动分析接入电路中的电阻丝长度的变化,从而明确接入电路中的电阻的变化.2、滑动变阻器接法规律知识擂台【课时达标1 选题测控表知识点题号变阻器8滑动变阻器的使用1、2、3、4、5、6、7、9、10、11、121.在如下图的电路中,用滑动变阻器调节灯的亮度,假设要求滑片P向右端滑动时灯泡逐渐变暗,那么以下接法正确的选项是〔A 〕解NA.M 接C,N 接BB.M 接A,N 接BC.M 接C,N 接DD.M 接A,N 接D解析：滑动变阻器一共有四个接线柱,用滑动变阻器调节灯泡的亮度,要把它和灯泡串联在电路中,并且取它上、下各一个接线柱接入电路.根据题意,滑片P向右端滑动时灯泡逐渐变暗,说明电路中白^电流变小,滑动变阻器接入电路的电阻变大,由此可以确定滑动变阻器的下端必须接C接线柱,上端接A或B都可以.2、〔2021庆阳宁县月考〕如下图,滑动变阻器有4个接线柱,使用时只需接入其中2个,因此有几种接法.在这些接法中,不能改变电阻大小并且可能损坏仪器的接法是〔A 〕A.接A和DB.接B和CC.接A和BD.接C和D解析：选择滑动变阻器上面两个接线柱时,只把金属杆接入了电路,相当于导线, 接入电路时电路中会产生很大的电流,可能会损坏仪器.应选A.3 .如下图电路中,当滑动变阻器滑片P向右移动时灯泡的亮度不变的是〔D 〕k nrA B C D【解析】滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的. A、B、C 三图中滑动变阻器与灯泡串联后,可以改变电路中的电流来改变灯泡的亮度;D 图中滑动变阻器与灯泡并联后两端电压不变,不能改变灯泡所在支路的电流,也就不能改变灯泡的亮度.4 .如下图的电路中,开关S闭合后,假设滑动变阻器的滑片移到最下端,可能出现的现象是〔D 〕十© r―@———A.烧坏灯泡和电流表B.烧坏灯泡和电源C.烧坏电流表和电压表D.烧坏电流表和电源【解析】当滑动变阻器的滑片移至最下端时,电源两极不经用电器形成直接连通的电路,故形成电源短路,将烧坏电流表和电源.5. 〔2021昆明五华区师范大学实验中学期末〕如下图,变阻器的总电阻为R, 当滑片P 从M点向右移动到N的过程中,灯泡的亮度变化情况是〔C〕 A.逐渐变亮B.逐渐变暗C.亮度不变解析：电压表在电路中相当于断路,即滑片移动相当于空滑,MN始终作为定值电阻连入电路,不会因滑片位置的改变而变化.6、电位器是变阻器的一种,它可以用来改变收音机的音量.小红买了一个电位器,如下图.如果把它与灯泡串联起来,利用它改变灯的亮度,请仔细观察,现想使滑动触头顺时针转动,灯泡变暗,以下接法正确的选项是〔C 〕B.连接R CD.以上都不正确【解析】由图可知：里面的黑色炭膜电阻相当于滑动变阻器中的电阻丝 ,滑动触 头相当于滑动变阻器的滑片,它可以在炭膜电阻上顺时针或逆时针滑动,A 、B 、C 为三个接线柱,为了使滑动触头顺时针转动时灯泡变暗,接入电路中的电阻要增 大,此时应该把滑动触头左边的炭膜电阻接入电路,即接A B 两个接线柱. 7 .如下图是汽车油量表工作原理的示意图,图中油量表实质是一个电流表,当 油量减少时〔 〕A.电路上电阻增大,电流减小8 .电路上电阻增大,电流增大C.电路上电阻减小,电流减小D.电路上电阻减小,电流增大【解析】分析油量表的工作原理图可知,当油量减少时,浮标下降,滑动变阻器R 接入电路的电阻增大,与定值电阻R'串联后的总电阻增大,即电路上的电阻增大； 又由于电源电压不变,由欧姆定律可知,电流减小,应选A .8 .如下图,如果把A 、C 两个接线柱与电路连接,当滑片P 向左移动时,变阻器接 入电路局部的电阻值变 小;如果只接入 A B 两个接线柱,相当于把一个定 值电阻接入电路.【解析】此题考查了滑动变阻器的连接.当将图中 A 、C 两个接线柱接入电路, 那么APK 电阻丝电阻接入电路,滑片P 向左滑动时,接入电路的电阻丝的长度变短, 电阻变小.滑动变阻器金属杆两端的接线柱接入时,相当于接入了导线；滑动变阻 器线圈两端的接线柱接入电路中时,相当于接入了定值电阻〔滑动变阻器的最大 阻值〕.9 .如图是大型电子地磅的电路图.当称重物时,在压力作用下滑片P 向下端滑动, 变阻A.连接A C C.连接A Bdoo滑动触头电阻器连入电路的电阻变小 ,电流表的示数变大〔选填“变大〞“变小〞或“不变〞〕.这样把电流对应的重量刻在电流表的刻度盘上,就可以读出被称物体的重量【解析】滑动变阻器是通过改变连入电路中电阻丝的长度来改变电阻的,由图可知,滑片P向下滑动,连入电路中的电阻丝长度变短,阻值变小,电流变大.10 . 〔2021苏州硕山县一摸〕一位同学设计了一个风力测定仪,如下图,0是转动轴,0C 是金属杆,下面连接着一块受风板.无风时0C是竖直的,风越强,0C杆偏转的角度越大.AB是一段圆弧形电阻,P点是金属杆与圆弧形电阻相接触的点, 金属杆OCt弧形电阻AB组合在一起相当于一个滑动变阻器 .测风力时, 闭合开关S即可.风越大,接入电路的电阻越小,电流越大,小灯泡的亮度越亮,因此利用此装置可以粗略地知道风力大小.【解析】当风吹过测定仪时,0C杆能够在AB段圆弧形电阻上滑动,改变接入电路的长度,从而改变电阻,所以金属杆0CW弧形电阻ABffl合在一起相当于一个滑动变阻器；风越大,0C杆偏转的角度越大,圆弧形电阻接入电路的电阻越小,电流越大,小灯泡的亮度越亮.11 .如下图是练习使用滑动变阻器改变灯泡亮度的未完成电路,请用笔画线代替导线完成电路连接.要求：灯L1和L2并联,开关同时限制两灯,滑动变阻器只限制L1的亮度,导线不能交叉.【解析】灯L1和L2并联,开关同时限制两灯,开关在干路中,滑动变阻器只限制L1 的亮度,滑动变阻器在L1所在支路,滑动变阻器连接时应“一上一下〞.答案：如下图12 .用滑动变阻器改变小灯泡的亮度.(1)现给电源、小灯泡、开关各一个,导线假设干,请在图中用笔画线代替导线连接电路,要求滑动变阻器的滑片向右移,灯泡变暗.(2)如果你还想知道电路中电流值的改变情况,需在电路中再串联一个电流表,并增加一根导线.【解析】(1)要求滑动变阻器的滑片向右移动时灯泡变暗,即滑动变阻器连入电路中的电阻增大,故滑动变阻器下面的接线柱应接左端的接线柱.(2)电流表是测量电路中电流的仪表,电流表要串联在电路中.要知道电路中电流值的改变情况 , 需在电路中再串联一个电流表.答案：(1)连线如下图【对接中考】选题测控表1、〔2021天津〕“图是滑动变阻器的结构和炼乳电路的示意图,当滑片P向右滑动时,连入电路的电阻变小的是〔D 〕解析：A图中变阻器左半局部连入电路,滑片P向右滑动,连入电路的电阻局部长度变长,电阻比变大,A错；B图中变阻器电阻丝没有连入电路,滑片P向右滑动,连入电路的总是导线,B错；C图中变阻器电阻丝全部连入电路,滑片P 向右滑动,连入电路的电阻是全部电阻丝,电阻大小不变, C错；D图中变阻器右半局部连入电路,滑片P向右滑动,连入电路的电阻局部长度变短,电阻比变小,D正确.应选D .2、〔2021青海〕小华想用滑动变阻器限制小灯泡的亮度,设计了如下图的4 种电路,其中正确的选项是〔A〕A.②③B.③④C.①③ D .①②解析：①④接法不是“一上一下〞接法,画片滑动时不能改变电阻的大小,B、G D 错；②③接法是“一上一下〞接法,画片滑动时能改变电阻的大小, A正确3、〔2021上海〕在如下图的电路中,有两根导线尚未连接,请用笔画线代替导线补上.补上后要求：①电压表测小灯两端电压；②闭合开关S,向a端移动滑动变阻器的滑片P,小灯变亮.解析：电压表测小灯泡两端的电压,应与小灯泡并联,并且使电流从正接线柱流入从负接线柱流出；滑动变阻器的连接方法是“一上一下〞,现在已经接完右上的接线柱,且要求向a滑动滑片P,小灯泡变亮,那么滑动变阻器连入电路的阻值应减小应将小灯泡的右接线柱接滑动变阻器的左下方的接线柱.答案：如下图：。

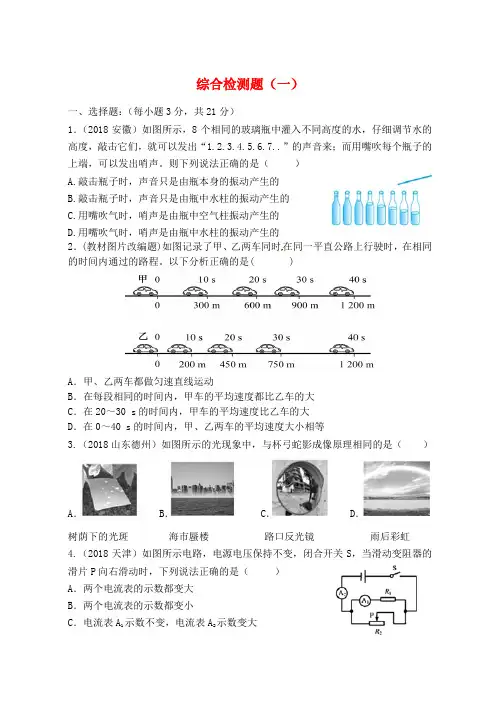

综合检测题（一）一、选择题：（每小题3分，共21分）1．（2018安徽）如图所示，8个相同的玻璃瓶中灌入不同高度的水，仔细调节水的高度，敲击它们，就可以发出“1.2.3.4.5.6.7..”的声音来；而用嘴吹每个瓶子的上端，可以发出哨声。

则下列说法正确的是（）A.敲击瓶子时，声音只是由瓶本身的振动产生的B.敲击瓶子时，声音只是由瓶中水柱的振动产生的C.用嘴吹气时，哨声是由瓶中空气柱振动产生的D.用嘴吹气时，哨声是由瓶中水柱的振动产生的2．(教材图片改编题)如图记录了甲、乙两车同时在同一平直公路上行驶时，在相同的时间内通过的路程。

以下分析正确的是( )A．甲、乙两车都做匀速直线运动B．在每段相同的时间内，甲车的平均速度都比乙车的大C．在20～30 s的时间内，甲车的平均速度比乙车的大D．在0～40 s的时间内，甲、乙两车的平均速度大小相等3.（2018山东德州）如图所示的光现象中，与杯弓蛇影成像原理相同的是（）A． B． C． D．树荫下的光斑海市蜃楼路口反光镜雨后彩虹4.（2018天津）如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法正确的是（）A．两个电流表的示数都变大B．两个电流表的示数都变小C．电流表A1示数不变，电流表A2示数变大D．电流表A1示数不变，电流表A2示数变小5. （2018广东省广州）如图6所示，OQ是水平地面，物体在水平拉力作用下，从O匀速直线运动到Q，OP端拉力F1为300N，F1做的功为W1，功率为P1，PQ段拉力F2为200N，F2做的功为W2，功率为P2，则（）A .W1>W2 B. W1<W2 C. P1>P2 D P1<P26. （2018湖北咸宁）如图所示，用滑轮组在4s内将重为160N的物体匀速提升2m，若动滑轮重20N，不计滑轮与轴之间的摩擦及绳重。

则在此过程中，下列说法正确的是（）A．绳子自由端向上移动了4m B．拉力F的功率为90WC．拉力F为90N D．滑轮组的机械效率为80%7.（2018广西玉林）保护环境，人人有责。

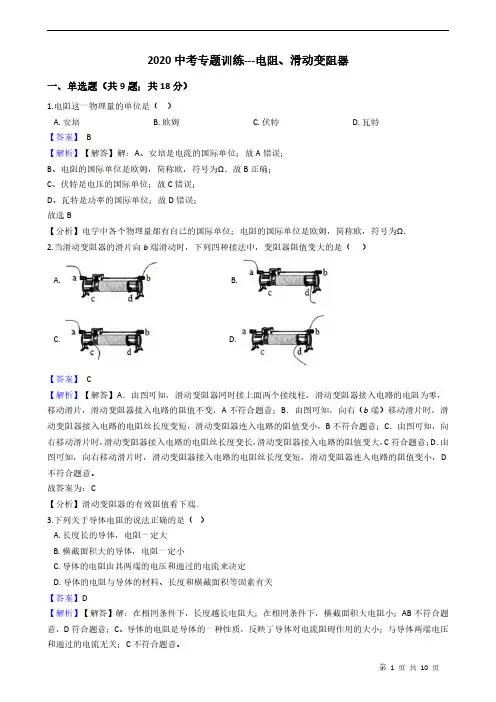

2020中考专题训练---电阻、滑动变阻器一、单选题（共9题；共18分）1.电阻这一物理量的单位是（）A.安培B.欧姆C.伏特D.瓦特【答案】B【解析】【解答】解：A、安培是电流的国际单位；故A错误；B、电阻的国际单位是欧姆，简称欧，符号为Ω．故B正确；C、伏特是电压的国际单位；故C错误；D、瓦特是功率的国际单位；故D错误；故选B【分析】电学中各个物理量都有自己的国际单位；电阻的国际单位是欧姆，简称欧，符号为Ω．2.当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（）A. B.C. D.【答案】C【解析】【解答】A．由图可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的电阻为零，移动滑片，滑动变阻器接入电路的阻值不变，A不符合题意；B．由图可知，向右（b端）移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小，B不符合题意；C．由图可知，向右移动滑片时，滑动变阻器接入电路的电阻丝长度变长，滑动变阻器接入电路的阻值变大，C符合题意；D．由图可知，向右移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小，D 不符合题意。

故答案为：C【分析】滑动变阻器的有效阻值看下端.3.下列关于导体电阻的说法正确的是（）A.长度长的导体，电阻一定大B.横截面积大的导体，电阻一定小C.导体的电阻由其两端的电压和通过的电流来决定D.导体的电阻与导体的材料、长度和横截面积等因素有关【答案】D【解析】【解答】解：在相同条件下，长度越长电阻大；在相同条件下，横截面积大电阻小；AB不符合题意，D符合题意；C、导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；与导体两端电压和通过的电流无关；C不符合题意。

故答案为：D。

【分析】影响导体电阻大小的因素有：导体的长度、横截面积、材料和温度决定.4.材料、横截面积均相同的两根电阻丝（温度相同），a的长度大于b的长度，则（）A.a的电阻小于b的电阻B.a的电阻等于b的电阻C.a的电阻大于b的电阻D.无法判断a与b电阻的大小【答案】C【解析】【解答】解：要比较电阻大小需要用到控制变量法．在导体材料、横截面积一定时，导体的电阻大小与长度有关，长度越长，电阻越大；因此a的电阻大于b的电阻．故选C．【分析】影响电阻大小的因素有：导体的材料、长度和横截面积．5.导体的电阻与下列哪个因素无关（）A.导体的材料B.导体的粗细C.导体的长度D.导体两端的电压【答案】D【解析】【解答】解：A、导体的电阻大小与导体的材料有关，在金属中，银的电阻率是最小的，故A不符合题意．B、导体的电阻还与导体的长度有关，且在其他因素相同的情况下，电阻大小与长度成正比，故B不符合题意．C、导体的电阻还与导体的横截面积有关，且在其他因素相同的情况下．导体电阻大小与横截面积成反比，故C不符合题意．D、影响电阻大小的因素主要有材料、长度、横截面积、温度四个，与导体中的电流和电压是无关的．故D 符合题意．故选D【分析】根据课本的有关电阻决定因素的基础知识可知，导体的电阻大小由四个因素有关：材料；长度；横截面积；温度．将决定因素与选择项对应，即可确定答案．6.小明用如图所示的器材探究“影响电阻大小的因素”．a、b为长度一样的镍铬合金丝，b比a的横截面积大．关于此实验，下列说法正确的是（）A.小灯泡越亮，表示接入的合金丝电阻越大B.利用此装置只能探究导体电阻大小和横截面积的关系C.利用此装置能探究导体电阻大小和横截面积、长度的关系D.为了准确比较两条合金丝的电阻，可在电路中串联一个电压表【答案】C【解析】【解答】解：A、小灯泡越亮，电路中的电流越大，表示接入的合金丝电阻越小，故A错误；B、利用此装置中的一根电阻丝，用夹子改变电阻丝的长度，也可以探究导体电阻大小和长度的关系，故B 错误；C、利用此装置能探究导体电阻大小和横截面积的关系，长度可以选择其中一根导线，一次全部接入，另一次直接入其中一部分即可，正确；D、为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小．故D错误．故选C【分析】（1）在此实验装置中，运用转换法，电阻的大小通过比较小灯泡的亮度来判断，但是现象不是很明显，效果不好，为了准确比较电阻的大小，可以在电路中串联一只电流表．（2）因为两根电阻丝的材料一样，故运用控制变量法，可以探究导体的电阻大小和横截面积、长度的关系．7.有一段镍铬合金丝，下列措施中能减小它的电阻是（）A.减小它的长度B.减小它的横截面积C.减小它两端电压D.增大通过它的电流【答案】A【解析】【解答】解：A、在材料、横截面积相同的条件下，减小导体的长度可以减小电阻，故A正确；B、在材料、长度不变的情况下，减小导体的横截面积，可以增大电阻，故B错误；C、导体电阻是导体的一种属性，与导体两端的电压无关，故C错误；D、导体的电阻与通过导体的电流无关，故D错误．故选A．【分析】导体电阻大小的影响因素有：导体材料、长度、横截面积等，与导体两端的电压和通过导体的电流无关．8.如图所示，几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管．下列说法正确的是（）A.水果电池将电能转化为化学能B.发光二极管是由半导体材料制成的C.一组二极管同时发光说明它们一定是串联的D.如果少串联一个水果电池，二极管将变亮【答案】B【解析】【解答】解：A、水果电池是将化学能转化为电能，故A错误；B、发光二极管是由半导体材料制成的，故B正确；C、一组二极管同时发光，可能是串联，也可能是并联，故C错误；D、如果少串联一个水果电池，电压变小，二极管将变暗，故D错误．故选：B．【分析】水果电池是将化学能转化为电能；导体和绝缘体在一定条件下可以相互转化；两个或多个灯，同时亮、同时灭，可以串联、也可以是并联；电池串联时，得到的电压是每个电池的电压之和．9.将如图甲的滑动变阻器连入图乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是（）A.A和BB.B和DC.A和CD.B和C【答案】C【解析】【解答】解：A、接A和B时，连入电路中的是一个定值电阻（最大电阻），这种接法是不能变阻的，也就无法改变电流，无法改变灯泡的亮度，这种接法不正确．B、接B和D时，连入电路中的电阻丝是PB部分．当滑片P向C端移动时，PB电阻丝长度变长，电阻变大，则电流变小，电灯L逐渐变暗，这种接法不符合题意要求．C、接A和C时，连入电路中的电阻丝是PA部分．当滑片P向C端移动时，PB电阻丝长度变短，电阻变小，则电流变大，电灯L逐渐变亮，这种接法符合题意要求．D、接B和C时的情况与接B和D的情况是一样的，故不符合题意．故选C．【分析】滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的，它的正确接法是“一上一下”．哪一段电阻丝被接入电路中是由下面的接线柱决定的．若接左下接线柱，滑片向右移动，电阻变大；若接右下接线柱，滑片向左移动，电阻变大．二、填空题（共7题；共14分）10.科学家发明一种由石墨烯制成的“排热被”，把它覆盖在电子元件上，能大幅度降低电子元件工作时的温度．这说明石墨烯具有良好的________（选填“导电”或“导热”）性；用半导体材料制成的发光二极管具有________导电的属性．【答案】导热；单向【解析】【解答】解：石墨烯制成的“排热被”能排热，能大幅度降低电子元件工作时的温度，这说明石墨烯具有良好的导热性；用半导体材料制成的二极管具有单向导电性．故答案为：导热；单向．【分析】石墨烯是一种新材料，它的物理性质是延展性好、导电性和导热性好、硬度大、熔点高等，根据它的这些特性结合题目中涉到的特性进行解题；半导体材料有许多独特的功能，例如二极管具有单向导电性．11.如图所示的电阻箱的示数是________Ω．【答案】2098【解析】【解答】解：电阻箱的示数，R=2×1000Ω+0×100Ω+9×10Ω+8×1Ω=2098Ω．故答案为：2098．【分析】按照电阻箱的读数方法，用△所对的数字乘以下面的倍数，然后把他们相加，就得出电阻箱的示数．12.人类社会的进步离不开物理学家们的杰出贡献．为了纪念这些伟大的物理学家，人们常用他们的名字作为物理量的单位，如力的单位是________，欧姆是________的单位．【答案】牛顿；电阻【解析】【解答】解：牛顿是英国伟大的物理学家，在力学、光学研究领域取得卓著的成就，物理学以牛顿的名字作为力的单位，符号是N．德国的物理学家欧姆，最先通过实验与理论研究发现了欧姆定律，物理学以欧姆的名字作为电阻的单位，符号是Ω．故答案为：牛顿；电阻．【分析】物理学上的很多单位都是以科学家的名字命名的，例如安培、牛顿、欧姆、焦耳、瓦特、库仑等．13.两段材料相同、长度相等、横截面积不同的圆柱形导体A、B，A比B的横截面积大，它们的电阻关系是R A________R B；将它们串联在电路中，如图所示，则通过它们的电流关系是I A________I B．（以上两空均填“＞”、“=”或“＜”）【答案】＜；=【解析】【解答】解：已知A和B是由同种材料制成的且长度相同，A比B的横截面积大，横截面积越大，电阻越小，故R A＜R B；因导体A和B串联，串联时电流处处相同，所以此时I A=I B．故答案为：＜；=．【分析】A和B是由同种材料制成的长度相同、横截面积不同的两段导体，横截面积越大，电阻越小；因两电阻串联，则由串联电路的电流规律可知两导体中的电流关系．14.小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图所示．电路中有一处明显错误是________；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体________有关．【答案】电流表的正负接线柱接反了；长度【解析】【解答】解：根据实物图可知，电流表的正负接线柱接线错误；闭合开关，改变鳄鱼夹M、N之间距离，即改变了导体的长度，发现灯泡亮度会发生变化，说明导体的电阻与导体长度有关．故答案为：电流表的正负接线柱接反了；长度．【分析】（1）根据电流表的正确接法进行判断；（2）导体的电阻与导体的长度、材料以及横截面积有关．15.电阻是导体对电流的________作用，如图中A、B两根横截面积相同的铜线，则A铜线的电阻比B铜线的电阻________．【答案】阻碍；小【解析】【解答】解：导体对电流的阻碍作用称为电阻；A、B是两根横截面积相同的铜线，即导体A和B 的材料和横截面积相同、长度不同，由图可知A的长度小于B的长度，所以A的电阻比B的电阻小．故答案为：阻碍；小．【分析】（1）导体对电流的阻碍作用称为电阻；（2）导体的电阻大小与导体的长度、横截面积和材料有关；材料和横截面积相同的导体，长度越大，电阻越大；此题主要考查学生对于电阻的概念以及影响导体电阻大小的因素的理解和掌握．16.就导电性能来说，金属的导电性能一般比非金属________（选填“强”或“弱”）；有些物质如硅、锗等，其导电性能介于导体和绝缘体之间，称作________，某些物质在温度极低时，电阻会变成零，这就是________现象．【答案】强；半导体；超导【解析】【解答】解：金属的导电性能一般比较强；介于金属和非金属之间的硅和锗是半导体材料；当物质的电阻变为零时，导电性能极强，属于超导现象；故答案为：强；半导体；超导．【分析】（1）根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫导体，如：人体、大地、各种金属、石墨、酸碱盐的溶液等；不容易导电的物体叫绝缘体，如：玻璃、陶瓷、橡胶、塑料等；导电性能介于导体与绝缘体之间的叫半导体，如：硅、锗等；（2）当物质电阻为零时，会出现超导现象．三、作图题（共3题；共9分）17.在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上，补上后要求：闭合电键，当滑动变阻器的滑片向右移动时，电压表的示数变小。

2020中考物理复习考点专题训练——专题七：电路故障分析考点一：用电流表判断电路故障1.某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（）A．断开开关S，更换额定功率大一点的灯泡重新实验B．断开开关S，增加电池的节数重新实验C．断开开关S，拆掉导线重新连接电路D．观察电流表的示数是否为零，判断电路是否断路2.如图所示，开关S闭合后，L1和L2都不亮．现用一只电流表接在a、b之间时，灯L1不亮，且电流表无示数，接在b、c之间时，灯L2亮，电流表的示数为0.2 A．若电路中只有一处故障，则该故障可能是( )A．灯L2断路 B．灯L2短路C．灯L1断路 D．灯L1短路考点二：用电压表判断电路故障1.如图所示的电路中，两个小灯泡的规格相同。

闭合开关后，只有一个小灯泡发光，电压表指针偏转明显。

则故障原因可能是（）A. 短路B. 断路C. 短路D. 断路2.如图所示为小明连接的电路，他先检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一个电压表分别并联接到ab、bc、ac两点，灯L1、L2均不发光，且电压表无示数，再用电压表并联接到dc两点时，灯L1、L2均不发光，但电压表指针有明显偏转，由此判定电路的故障可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路3.如图所示，电源电压为3V，闭合开关，两只相同的灯泡L1、L2都亮，灯泡L2两端的电压为V．突然两只灯泡同时熄灭，电压表的示数变为3V，电路故障可能是灯泡开路（选填“L1”或“L2”）4.小英在做用滑动变阻器改变灯泡亮度的实验时，连接了如图5－ZT－3所示的电路．她闭合开关S后，发现灯泡L不亮，她将滑动变阻器的滑片P从右端滑动到左端，再滑动到右端的过程中，灯泡L始终不发光．为了排除电路故障，小英用量程为0～3 V的电压表进行检查判断．她将电压表的负接线柱与A接线柱连接，电压表正接线柱依次与其他接线柱连接，对应出现的电压表示数如下表所示．根据以上信息，可判断__________段电路一定出现了故障．考点三：用电流表和电压表判断电路故障1.在图示电路中，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数为零，电压表有示数且不变。

专题10 电路动态问题一、电路动态问题主要研究的基本内容1.滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化(1)串联电路中滑动变阻器的滑片P的位置的变化引起的变化(2)并联电路中滑动变阻器的滑片P的位置的变化引起的变化2.电键的断开或闭合引起电路中电学物理量的变化(1)串联电路中电键的断开或闭合引起的变化(2)并联电路中电键的断开或闭合引起的变化3.电键的断开或闭合、同时滑动变阻器也移动的情况下，引起电路中电学物理量的变化4.电路的故障引起电路中电学物理量的变化及故障原因分析二、解决电路动态问题主要应用的物理规律和方法1.串并联电路特点(1)串联电路：电流关系：I=I1=I2电压关系：U=U1+U2电阻关系：R=R1+R2（2）并联电路：电流关系：I=I1+I2电压关系：U=U1=U2电阻关系：1/R=1/R1+1/R22.欧姆定律(1)内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比.(2)公式：I=U/R(3)变形公式：U=IR R=U/I3.电功率公式P=UI P=I2R P= U2/R4.判断电路连接——可以先简化电路，电流表当导线看，电压表当开路看.5.如何判断电流表测量通过哪个用电器的电流。

方法：看电流表与哪个用电器串联，则就测通过那个用电器的电流.6.如何判断电压表测哪部分电路两端的电压。

方法：电压表与哪个用电器并联就测哪个用电器两端的电压.三、解决动态电路问题复习策略1．学会正确分析电路图。

首先要让学生养成分析电路图的习惯，无论是静态电路还是动态电路，都要求学生能够独立分析题目给出的电路图中，各个用电器之间是串联还是并联。

具体的方法是把电流表简化成导线，将电压表简化成断开的开关或干脆拿掉，把闭合的开关看成导线，把被局部短路的用电器拿掉，把开关断开的支路去掉，从而简化电路。

经过电路简化后，电路中基本只出现电源、用电器，电路显得比较简单，把刚才去掉的电表复原上去，明确电压表和电流表分别测量那个用电器的电压和电流。

一、初中物理电路类问题1．如图所示，电源电压不变，闭合开关S ，当滑动变阻器滑片P 向右移动时（ ）A ．电流表A 1示数变小，电压表V 示数不变B ．电流表A 2示数变大，电压表V 示数不变C ．电压表V 示数与电流表A 1示数比值不变D ．电压表V 示数与电流表A 2示数比值变小【答案】C【解析】【分析】【详解】AB ．由电路图可知，R 1与R 2并联，电流表A 1测R 1支路的电流，电流表A 2测干路电流，电压表测电源的电压。

因电源电压不变，所以，当滑动变阻器滑片P 向右移动时，电压表V 的示数不变。

因并联电路中各支路独立工作、互不影响，所以，通过R 1的电流不变，即电流表A 1的示数不变；当滑动变阻器滑片P 向右移动时，滑动变阻器接入电路中的电阻变大，由=U I R可知，通过R 2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A 2的示数变小。

综上可知，电压表V 的示数不变，电流表A 1的示数不变，电流表A 2的示数变小，故AB 错误；CD ．因为电压表V 的示数不变，电流表A 1的示数不变，电流表A 2的示数变小，所以电压表V 的示数与电流表A 1的示数的比值不变，电压表的示数与电流表A 2的示数的比值变大，故C 正确，D 错误。

故选C 。

2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆【答案】ABD【解析】【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为: 23U R I=故C 项错误； D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．几位同学学习了欧姆定律后，根据I=U R ，导出了R=U I．于是他们提出了以下几种看法，你认为正确的是A．导体电阻的大小跟通过导体中的电流成反比B．导体电阻的大小跟加在导体两端的电压成正比C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D．导体两端不加电压时，导体的电阻为零【答案】C【解析】【详解】导体的电阻是本身的属性，与导体的材料，长度，横截面积有关；并不随电流、电压的改变而改变，两端不加电压时，导体的电阻也不会为零．所以A，B，D错误，C正确．故选C．4．俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上的三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是A．U1＝U2＝U3B．I1＝I2＋I3C．U1＋U2＝U3D．以上说法都不正确【答案】C【解析】【分析】【详解】分析电路图，两电阻串联，三个电流表测量串联电路中的电流，所以三个电流表的示数相同，即I1=I2=I3；电压表V1测量R1两端的电压U1，电压表V2测量R2两端的电压U2，电压表V3测量R1和R1串联两端的总电压U3，所以U1+U2=U3，故选C．5．小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现。

小专题（十一）电路安全问题类型1、串联电路例1、如图，电源电压恒为7V，电压表量程为0～3V，电流表量程为0～0.6A，滑动变阻器规格“20Ω1A”，灯泡标有“6V 3W”字样，不考虑灯丝电阻变化。

闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，则：电压表示数变化范围为________；电流表示数变化范围为________；滑动变阻器连入电路的阻值变化范围为________。

【拓展训练1】如图，电源电压保持6 V，电流表量程为0～0.6 A，电压表量程为0～3 V，定值电阻R1的规格为“10 Ω0.5 A”，滑动变阻器R2的规格为“20Ω 1 A”。

闭合开关，为了保证电路安全，在滑动变阻器滑片移动过程中，滑动变阻器R2允许接入电路阻值的变化范围为________，电阻R1消耗的最大电功率为________W.【拓展训练2】（2018·威海）如图，R1的阻值为5 Ω，滑动变阻器R2的最大阻值为40 Ω，电源电压保持4.5 V不变，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”．为保证电路安全，R2接入电路中的最小阻值为________Ω，R1消耗的最小功率为________W.答案：1～3 V 2～9 Ω0.3～0.5解：I L=P LU L=3 W6 V=0.5A < 0.6A，所以：I最大=0.5A，U最小=U-U L=7V-6V=1V，U最大=3V，电压表：1～3 VR L=U2LP L=（6 V）23 W=12Ω，U L=U-U最大=7V-3V=4V，所以：I最小=U L/R L=4V/12Ω=0.3A，电流表：0.3～0.5 AΩ===9313AVIUR最小最大最大，Ω===25.01AVIUR最大最小最小，滑变：2～9Ω答案：10～20Ω 0.9答案：2.5 0.45类型2 并联电路例2、如图，电源电压为12V，R1=12Ω，滑动变阻器R2标有“50Ω1A”字样，电流表A1量程为0～3A，A2量程为0～0.6 A。

2020年中考物理试题精准训练——专题一百零四：电功率1.（2020河池，10）如图所示为某学生实验小组设计的电路，电源电压和灯泡的电阻始终保持不变。

闭合开关S，在确保电路安全的情况下，向右移动滑动变阻器滑片P的过程中，下列说法正确的是（）A. 电压表V1的示数变大B. 电流表A的示数变小C. 电压表V1与V2的示数之和变小D. 若电压表V1突然短路，则小灯泡变亮2．（2020扬州，12）“模拟调光灯”的电路如图甲，电源电压4.5V，电压表量程“0～3V”，电流表量程“0～0.6A”，滑动变阻器（20Ω 1A），灯泡L标有“2.5V 1.25W”，调节滑动变阻器测得多组数据，作出U﹣I图线如图乙，下列判断正确的是（）A．随电压的增加，小灯泡的电阻减小B．电路中最小电流是0.18AC．灯泡正常发光时，电路的总功率是2.25WD．灯泡正常发光时，滑动变阻器接入电路的阻值是10Ω3.（2020丹东，10）如图甲，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为50Ω，电压表的量程为0~15V。

闭合开关S。

移动滑动变阻器的滑片，得到电压表示数与滑动变阻器接入电路的电阻关系图象，如图乙所示。

下列说法中正确的是（）A. 电源电压为18VB. R1的阻值为5ΩC. R1的最小功率为0.9WD. 为保证电压表安全，R1的阻值与R2接入电路的最小阻值之比为6∶14.（2020安顺，11）如图所示是额定电压为3V的小灯泡的I﹣U变化关系图象。

根据图象，下列关于小灯泡的一些物理量分析正确的是（）A．此过程中电流与电压成正比B．此过程中小灯泡电阻保持不变C．额定电流是0.3AD．额定功率是1.5W5.（2020南充，9）如图6所示电路，当闭合开关，灯泡正常发光，滑动变阻器滑片向右移动时，下列说法正确的是:灯L亮度变暗B.电压表V与电流表A1示数之比不变C.电路的总功率变小D.电压表示数变大6.（2020南充，11）如图甲所示滑动变阻器的滑片从a端滑到b端的过程中，电流表和电压表示数变化的规律如图乙所示。

第13讲欧姆定律第二节欧姆定律相关实验命题点1 探究电流与电压的关系1．(2019重庆B卷17题9分)小薇和小亮两位同学在“探究电流与电压的关系”的实验中，电源使用两节新干电池，滑动变阻器R′的规格是“20 Ω 2 A”．第1题图(1)如图甲所示是小薇画出的电路图，小亮进行实物连线如图乙所示，请你在虚线框内把电路图补画完整；(要求所补画的元件与实物电路对应)(2)开关闭合前，小亮发现电流表的指针在零刻度线左端，如图丙所示，其原因是________(选填“A”或“B”)；A. 电流表没调零B. 电流表正负接线柱接反了(3)确认电路无误后，闭合开关进行实验，第4次实验时电流表示数为0.5 A，电压表示数如图丁所示，记为________V；他们记录的数据如下表所示，老师指出其中一组数据有拼凑的嫌疑，你认为是第________组(填写实验序号)，理由是________________________________________________________________；(4)排除有拼凑嫌疑的数据后，分析数据可以得到的结论是：在________不变时，通过导体的电流与导体两端的电压成________比；(5)小薇利用实验数据还计算出定值电阻R的阻值为________Ω(结果保留一位小数)；(6)以下实验与“探究电流与电压的关系”进行多次测量的目的不相同的是________．A. 探究影响滑动摩擦力大小的因素B. 探究杠杆的平衡条件C. 刻度尺测物体的长度命题点2 探究电流与电阻的关系2. (2018重庆B卷16题8分)小宇同学在“探究电流与电阻的关系”实验中，器材如图甲所示，电源为两节新的干电池，滑动变阻器上标有“10 Ω 1 A”字样，阻值分别为5 Ω、10 Ω、20 Ω、30 Ω的定值电阻各一个．第2题图(1)请用笔画线代替导线，把图甲所示的电路补充完整(滑片P向右滑，滑动变阻器接入电路的电阻变大)．(2)小宇同学首先将5 Ω定值电阻接入电路，将滑片P滑到________(选填“A”或“B”)端，再闭合开关，调节滑片P，使电压表示数到达某一数值，电流表的示数如图乙所示，该示数为________A.(3)接下来，小宇同学应该__________，并且将滑动变阻器阻值调到最大处，然后将5 Ω的电阻替换为10 Ω，闭合开关，调节滑片P，使电压表示数为______V，将电流表示数记录在表格中.(4)将定值电阻换成20 Ω重复第(3)的操作，由表格中数据发现：在电压一定时，电流与电阻成________(选填“正比”或“反比”)．本次探究中若换用30 Ω的定值电阻接入电路，无论怎样调节滑片P，电压表示数始终______(选填“大于”或“小于”)所需电压．命题点3 电阻的测量和小灯泡电阻的探究实验3．(2019重庆A卷16题8分) 小张同学在做“测量小灯泡电阻”的实验中，所用器材如下，两节新干电池，标有 2.5 V相同规格的小灯泡若干，两个滑动变阻器R1“10 Ω 1 A”、R2“20 Ω 2 A”，开关、导线若干．第3题图(1)请你根据图甲，用笔画线代替导线，将图乙中的电路连接完整(要求：滑动变阻器滑片P右移灯泡变亮，且导线不交叉)．(2)闭合开关前，应将滑片P置于________(选填“A”或“B”)端．正确连接电路后，闭合开关S，移动滑片P，小张发现小灯泡始终不亮，电流表指针几乎未偏转，电压表有示数，则故障原因可能是________．A. 小灯泡短路B. 滑动变阻器短路C. 小灯泡断路D. 滑动变阻器断路(3)排除故障后，移动滑片P，依次测得6组数据，如表一所示．其中第2次实验时电流表表盘如图丙，此时电路中的电流为________ A；第4次实验时灯泡电阻值为________ Ω.由表一中的数据可知，小张选用的滑动变阻器应是________(选填“R1”或“R2”)．(4)小张将这6组数据算得的电阻值取平均值作为小灯泡的电阻，这种数据处理方式是________(选填“合理”或“不合理”)的．表一表二(5)小张继续用图乙所示装置来探究“电流与电阻的关系”．他分别把阻值准确的5 Ω、10 Ω、20 Ω的定值电阻接入原小灯泡的位置，通过实验，记录电流表示数如表二所示．他发现通过导体的电流跟电阻不成反比，其原因可能是：____________________________________________________________________. 4．(2019重庆A卷17题8分)小雷同学发现家用白炽灯在刚开灯瞬间易烧坏，猜想白炽灯的电阻可能与灯丝的某个因素有关．于是找来与白炽灯工作原理相同的小灯泡，按图乙所示电路图进行探究．电源电压恒为6 V，小灯泡的额定电压为2.5 V，灯丝电阻约为10 Ω.第4题图(1)请用笔画线代替导线，把图甲的电路按图乙的电路图连接完整，使滑片P向右端移动时灯的亮度变亮．(2)连接电路后闭合开关，小灯泡闪亮一下就熄灭．检查发现小灯泡的灯丝已烧断．分析其原因是闭合开关时，滑动变阻器连入电路的电阻为________(选填“最大值”或“最小值”)，导致电流过大而形成的．(3)断开开关，更换烧坏的电路元件，进行正确操作．调节滑片使灯泡逐渐变亮，记录电流表和电压表的一系列示数，在图丁中绘制U－I图像．当电压表的示数为2.5 V时，电流表的示数如图丙所示，灯的额定电流为________A，灯的额定功率为________W.(4)小雷用一个定值电阻更换小灯泡，进行正确操作．调节滑片，记录电流表和电压表的一系列示数，在图丁中再次绘制U－I图像．由图可知：定值电阻的阻值为________Ω. (5)根据图丁中a、b图线初步判断，小灯泡的电阻与灯丝的________有关．家用白炽灯在开灯瞬间与步骤(2)中小灯泡形成过大电流的原因________(选填“相同”或“不同”)．5．(2019重庆A卷16题8分)在测量小灯泡正常发光时的电阻的实验中，选用的电源电压为4.5 V，小灯泡的额定电压为2.5 V，图甲是未连接完整的实验电路．第5题图(1)连接实验电路的过程中开关应________．(2)请你用笔画线代替导线，将图甲所示的实验电路连接完整(要求滑动变阻器的滑片P向左移动时电流表的示数变大)．(3)闭合开关后，缓慢移动滑动变阻器的滑片P，同时观察________(选填“电压表”或“电流表”)示数的变化，当电压表的示数如图乙所示时，其读数为______V；若要测得小灯泡正常发光时的电阻，滑片P应向________(选填“A”或“B”)端移动．(4)实验时闭合开关，两表均有示数，若将小灯泡从灯座中取走，电压表________示数，电流表________示数．(均选填“有”或“无”)(5)改变滑片P的位置，获得多组对应的电压、电流值，绘制了如图丙所示的I－U图像(不计小灯泡电阻随温度的变化)．由图像可知，小灯泡正常发光时的电阻是________Ω. 6．(2018重庆18题10分)楠楠同学在资料上看到了一份材料，某大学物理系的同学在测定额定电压为第6题图(1)楠楠想根据表中的数据，画出该小灯泡的电流随电压变化的图像，于是她设计了如图甲所示的坐标图．①请你帮楠楠在坐标图中画出该小灯泡的电流随电压变化的图像；②从材料或图像中可知，该小灯泡的额定电流为________A，正常发光时的电阻为________Ω.(2)楠楠还想利用初中的物理实验器材，通过实验来验证上述表格中的每一组数据是否正确，于是她又设计了如图乙所示的电路图，同时找来了实验器材并连接了部分实物电路，其中电源用的是2节新干电池，滑动变阻器的电阻可在 0～50 Ω内调节．①请你用笔画线代替导线，按照如图乙所示电路，帮楠楠将丙图中的实物图连接完整．②闭合开关前，滑动变阻器应移到________(选填“A”或“B”)端，实验中，由于操作不小心等原因，导致电压表的示数为零，电流表的示数增大，则电路可能出现的故障是____________．③楠楠通过这个实验来验证每一组实验数据的正确性，你认为楠楠能做到吗？请简要说明理由：____________________________________________.答 案1. (每空1分，图1分，共9分)(1)如答图所示 (2)A (3)2.5 ① 滑动变阻器的最大阻值偏小，无法使电流小到0.10 A (4)电阻 正 (5)5.1 (6)C第1题答图【解析】(1)由实物图可判断出虚线框内应是滑动变阻器，滑片向右移动时，滑动变阻器接入电路的阻值变小，如答图所示；(2)闭合开关前电流表的指针应该指零，没有指零说明其没有调零；如果是闭合开关后指针在零刻度线左边，则是电流表正负接线柱接反；(3)图中电压表使用的量程是0～3 V ，每大格是1 V 、每小格是0.1 V ，读数是2.5 V ，定值电阻的阻值R ＝U R I ＝2.5 V 0.5 A ＝5 Ω，当电路中的电流为0.1 A 时，电路中的总电阻是R 总＝U I＝1.5 V ×20.1 A＝30 Ω，这时变阻器接入电路中的电阻至少是30 Ω－5 Ω＝25 Ω，而变阻器的最大阻值才是20 Ω，所以第①组数据是拼凑的；(4)由实验可得出结论：在电阻不变时，通过导体的电流与导体两端的电压成正比；(5)根据R ＝U I可得，除去第①组，三次测量的电阻值分别是 5.0 Ω、5.3 Ω、5.0 Ω，三次测量求电阻平均值，定值电阻的阻值R ＝5.0 Ω＋5.3 Ω＋5.0 Ω3＝5.1 Ω；(6)探究电流与电压的关系、探究影响滑动摩擦力大小的因素、探究杠杆的平衡条件进行多次实验测量都是为了得出普遍性的结论，而用刻度尺多次测量物体的长度是为了减小实验的误差．故选C.2. (每空1分，图2分，共8分)(1)如答图所示 (2)B 0.4 (3)断开开关 2 (4)反比 大于第2题答图【解析】(1)因为电源为两节新干电池串联，所以电压表选0～3 V量程；因为要求滑动变阻器滑片向右移动时，滑动变阻器接入电路的电阻变大，所以下接线柱应接A，如答图所示；(2)闭合开关前滑动变阻器应调到阻值最大的位置，所以P应滑到B端；由题图甲可知，电流表接的是0～0.6 A的量程，所以题图乙中电流表的读数为0.4 A；(3)拆接电路时应先断开开关，并将滑动变阻器调到最大值；接5 Ω电阻时，电压表的示数为U＝IR＝0.4 A×5 Ω＝2 V，而在探究电流与电阻的关系时，每次实验都应保持电压表示数不变，所以用10 Ω电阻替换5 Ω时，应调节滑动变阻器使电压表示数为2 V；(4)由表格中数据可看出：在电压一定时，电流与电阻成反比；因滑动变阻器最大阻值为10 Ω，所以当定值电阻为30Ω时，电路的最小电流为I min＝UR总＝3 V10 Ω＋30 Ω＝0.075 A，定值电阻两端的最小电压为U min＝I min R＝0.075 A×30 Ω＝2.25 V＞2 V.3. (每空1分，图1分，共8分)(1)如答图所示(2)A C (3)0.2(或0.20) 8 R2(4)不合理(5)没有控制定值电阻两端的电压不变第3题答图【解析】(1)根据题目要求：滑动变阻器滑片P右移灯泡变亮，即滑动变阻器滑片P右移电路中的电流变大，滑动变阻器接入电路的阻值变小，故应将滑动变阻器的右下方接线柱与电源的“－”接线柱连接，如答图所示；(2)为了保护电路，闭合开关前，滑动变阻器的滑片应置于最大阻值处，即A端；由题意可知：小灯泡始终不亮，电流表指针几乎未偏转，说明电路中某处发生了断路；又已知电压表有示数，则说明电压表与电源之间的部分没有发生断路，因此，故障原因可能是小灯泡断路，故选C；(3)由图丙可知：此时电流表所选的量程为0～0.6 A，其分度值为0.02 A，故其示数为0.2 A或0.20 A；第4次实验时灯泡电阻值为R＝UI＝2.0 V0.25 A＝8 Ω；当电路中的电流最小时，滑动变阻器接入电路的电阻最大，则第1次实验时滑动变阻器接入电路的电阻最大，大小为：R P＝U PI P＝U电源－U灯I灯＝3 V－0.5 V0.16 A＝15.625 Ω，故小张选择的滑动变阻器应是R2；(4)由于小灯泡的电阻随温度的变化而变化，故不能取6次的电阻值的平均值作为小灯泡的电阻；(5)探究“电流与电阻的关系”时，应控制定值电阻两端的电压不变；但由表二数据及U＝IR可知：三次实验定值电阻两端的电压分别为：1.5 V、2.0 V、2.4 V，故小张得出题中所述结论的原因是没有控制定值电阻两端的电压不变．4. (每空1分，图2分，共8分)(1)如答图所示(2)最小值(3)0.26 0.65 (4)10 (5)温度不同第4题答图【解析】(1)由于小灯泡的额定电压为2.5 V，故电压表的量程应选0～3 V，并与小灯泡并联，还要注意电流应“正进负出”；根据题目要求，滑片P向右端移动时灯变亮，即电路中的电流变大，电阻变小，也就是滑动变阻器接入电路的电阻变小，故应接右下方的接线柱；(2)小灯泡的灯丝烧断的原因是：滑动变阻器连入电路的电阻太小(或为最小值)，导致电路电流过大而造成的；(3)由图丙可知，电流表量程是0～0.6 A ，小分度值是0.02 A ，电流表示数是0.26 A ；灯泡的额定功率P ＝UI ＝2.5 V×0.26 A ＝0.65 W ；(4)由于定值电阻的阻值不会随温度的变化而变化，故其图像为a ；图像b 为小灯泡的图像；故在图像a 上任意取一点(如：I ＝0.3 A ，U ＝3 V)，即可计算出定值电阻的阻值R ＝U I ＝3 V 0.3 A＝10 Ω；(5)由图丁b 图像可知，小灯泡的阻值随温度的升高而增大，即小灯泡的电阻与灯丝的温度有关．家用白炽灯在开灯的瞬间因为灯丝温度低，电阻小，导致电路中电流过大；而步骤(2)中小灯泡形成电流过大的原因是：滑动变阻器连入电路的电阻太小(或为最小值)，导致电流过大而造成的；所以，两者的原因不同．5. (每空1分，图1分，共8分)(1)断开 (2)如答图所示 (3)电压表 1.8 A (4)有 无 (5)10第5题答图【解析】(1)在连接电路时，开关应处于断开状态；(2)小灯泡的额定电压为2.5 V ，故电压表应选择0～3 V 量程．当滑片向左移动时，电流表的示数变大，则滑动变阻器接入电路中的电阻变小，所以滑动变阻器下面接线柱应选择A 接线柱；(3)因为要测量小灯泡正常工作时的电阻，即要使小灯泡两端的电压为额定电压 2.5 V ，因此在实验中要观察电压表的示数，题图乙中电压表的量程为0～3 V ，分度值为0.1 V ，电压表的示数为1.8 V ，小于小灯泡正常工作时的电压2.5 V ，要使小灯泡正常发光，两端电压要增加到2.5 V ，滑动变阻器分压要减小，接入电路电阻应减小，即滑动变阻器的滑片要向A 端移动；(4)当闭合开关后移走小灯泡，滑动变阻器、电压表、电流表串联在电路中，由于电压表的电阻非常大，故电路中的电流很小，接近于0，即电流表无示数，此时电压表测电源电压但电压表接了0～3 V 的量程， 电源电压是4.5 V ，所以电压表会被损坏，但有示数；(5)根据I －U 图像可知，当小灯泡两端的电压为2.5 V 时，通过小灯泡的电流为0.25 A ，故小灯泡的电阻 R L ＝U L I L ＝2.5 V 0.25 A＝10 Ω. 6. (1)①如答图甲所示(2分) ② 0.20(1分) 12.5(1分) (2)①如答图乙所示(2分) ②A (1分) 灯泡短路(1分) ③不能做到，因为电源电压只有 3 V ，导线和电源都有电阻，灯泡两端的电压不可能达到3 V ，滑动变阻器最大阻值过小，最小电流也不能达到0.02 A(2分)第6题答图【解析】(1)①画图像时，利用描点法将相应的电压值及电流值用光滑的曲线连接各点即可；②从实验数据或图像中可以看出当电压为2.5 V 时，通过小灯泡的电流为0.20 A ，根据欧姆定律可以算出小灯泡正常发光时电阻为R ＝U I ＝2.5 V 0.2 A＝12.5 Ω；(2)①主要是电流表量程的选择，因为电源是两节新干电池，电压约为3 V ，而小灯泡的电阻约 为10 Ω，则电流约为0.3 A ，故电流表的量程选择0～0.6 A 即可，滑动变阻器由于没有特殊要求，只要接法正确即可(“一上一下”接)；②根据图中接法，为了保护电路，闭合开关前，滑动变阻器阻值应达到最大值，需要将滑片移至最左端，即A 端．电流表示数增大，说明电路没有发生断路，而是短路，电压表示数变为零，说明电压表测量部分发生短路，即灯泡短路；③不能做到的原因是，楠楠选择的电源电压为3 V ，导线和电源都有电阻，灯泡两端的电压不可能达到3 V ，这样第六组数据就不能得到验证，再者，即使滑动变阻器全部接入电路，小灯泡两端的电压也高于0.2 V ，电路中的最小电流要比0.02 A 大得多．。

中考物理《电阻的测量》专题训练（附带答案）1.某兴趣小组用如图甲所示的电路测量滑动变阻器R1的最大电阻，电源电压保持不变。

该小组通过实验测得6组电压表示数U和电流表示数I的数据并在I-U图像中描点，如图乙所示。

（1）闭合开关S前，应将滑动变阻器______（填“R1”或“R2”）的滑片调至最右端；（2）请根据描点数据，在图乙中做出滑动变阻器R1的最大电阻的I-U图像；（）（3）根据做出的图像，求得R1的最大阻值为______Ω；（4）滑动变阻器R2的最大阻值至少为______ Ω；（填“20”“25”或“30”）（5）实验中发现，当滑动变阻器R2接入电路的电阻为零时，电压表的示数小于电源电压。

该小组通过讨论，对产生此现象的原因，提出了多种猜想。

他们提出的下列猜想中，最不合理的一项是______（填序号）。

A．电流表本身有电阻 B．导线本身有电阻C．电压表本身的电阻不够大 D．电压表使用前未调零2.小亮用如图甲所示的电路测量定值电阻R x的阻值。

（1）连接电路时开关应________，滑动变阻器的滑片应移动到________端（选填“左”或“右”）；（2）闭合开关，移动滑片，使电压表示数为2.4V，电流表示数如图乙所示，其读数为________A，待测电阻的阻值约为________Ω；（3）实验中，改变几次滑动变阻器滑片的位置，并记录相应数据，目的是________；（4）完成实验后，小亮按照老师的要求，设计在缺少电压表时测量待测电阻R x阻值的方案。

他选用了一个已知阻值的定值电阻R0和一块电流表等器材，用如图丙所示电路进行测量。

步骤如下：①闭合开关，记录电流表的示数为I1；②断开开关，将电流表改接到图中________（填写元件名称）的右侧。

闭合开关，记录电流表的示数为I2；③用I1、I2和R0写出R x表达式：R x＝________。

3.在“测量小灯泡电阻”的实验中，已知小灯泡的额定电压为2. 5V，正常工作时阻值大约为8Ω。
