2018届中考物理专题训练滑动变阻器允许接入电路的阻值范围(无答案)

关于滑动变阻器的取值范围的问题例题：如图所示电路，灯L上标有“3V0.9W”的字样，滑动变阻器R上标有“50Ω1A”的字样，电压表量程为0～3V，电流表上标有0～0.6A. 若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器允许接入电路的阻值范围是________．针对性练习题1.把标有“2V 0.4W”字样的小灯泡和标有“20Ω1A”字样的滑动变阻器连接在如图所示的电路中．已知电源电压为3V．电流表的量程为“0～0.6A”，闭合开关，调节滑片，灯泡的最小功率为W，滑动变阻器接入电路的最小阻值是Ω2.如图所示的电路，电源电压为3V且保持不变，滑动变阻器R1标有“1A 10Ω”的字样。

当滑动变阻错的滑片P在最右端时闭合开关S，通过灯泡L的电流为0.5A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R1消耗的电功率范围是1.5W-3WD．电路消耗的总功率范围是2.4w～4.5w3．如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），则图象可知A．电阻R0两端电压与通过R0的电流成正比B． R0的电阻值是10ΩC．该电路最小功率0.05WD．该电路最大功率1.8W4、如图，电源电压恒为8V，电压表量程为0～3V，滑动变阻器的规格为“20 Ω1A”,灯泡标有“6V 3W”字样。

若闭合开关，两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，则下列说法正确的是A、电流表的量程应选0～3AB、电压表示数的变化范围0～3VC、滑动变阻器的阻值变化范围4Ω～7.2ΩD、滑动变阻器的的最大功率为1W5、如图.电源电压18V保持不变。

电流表址程0-0.6A，，电压表量程0一1.5v，小灯泡上标有“6v 3w”字样，要求开关闭合后两个电表的示数均不超过所选量程，且灯泡两端电压不允超过额定电压(灯丝电阻不变).则下列说法正确的是A. 滑动变阻器允许调节的范围是24一60Ω.B. 当电流表示数为0.4A时，电压表示数为I2VC. 该电路的最大功率为10.8WD. 滑动变阻器的滑片向左移动时.电流表和电压表示数变大6.某元件（阻值不变）标有“6V 6W”字样，它正常工作的电流是A，它的电阻R是。

中考物理《动态电路》专题训练（附带答案）类型一变阻器型动态电路1.如图所示的电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片向右滑动时，灯泡L1和L2的亮度的变化是（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变亮，L2的亮度不变2.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片向右移动时，电表示数保持不变的是（）A．A1和V B．A和V C．只有V D．只有A13.如图所示的电路中，电源两端电压保持不变，R1为定值电阻。

开关S闭合后，在滑动变阻器R2的滑片P 向右移动的过程中，下列说法正确的是（）A．电压表V1的示数变大B．电流表A的示数变大C．电压表V2的示数变大D．电路消耗的总功率变大4.如图所示电路中电源电压不变，灯L标有“2.5V 1.25W”字样（假设灯丝电阻不变），电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器规格为“10Ω 1A”。

闭合开关S，移动变阻器的滑片，当灯泡正常发光时电压表的示数为2V。

在不损坏电路元件的情况下，下列说法中正确的是（）A．电源电压为4.5VB．该电路的最大功率是2.7WC．当电流表示数为0.4A时，滑动变阻器消耗的电功率为1WD．滑动变阻器允许连入电路的阻值范围为4～10Ω5.如图1所示电路，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图象如图2所示，则下列判断正确的是（）A．图线甲是电阻R1的“U﹣I”关系图象B．滑动变阻器R2的最大阻值为49ΩC．电阻R1的最大功率为14.4WD．同一时刻，电阻R1的功率始终大于R2的功率6.如图，电源电压不变，滑动变阻器滑片P从最左端滑到最右端，电压表示数变化了4V，定值电阻R的电功率变化范围为1.6﹣3.6W，则滑片P在最左端时的电流与在最右端时的电流之比为，滑动变阻器的最大阻值为Ω。

7.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光。

中考物理电学专题复习中考分值：24分－－28分命题形式：填空、选择、实验、计算 一、填空题1．如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时 A ．电压表示数变大，电流表示数变小，灯泡变暗 B ．电压表示数变小，电流表示数变大，灯泡变亮 C ．电压表示数变小，电流表示数变小，灯泡变暗 D ．电压表示数变大，电流表示数变大，灯泡变亮2．实验室有甲、乙两只灯泡，甲标有“15V 1.OA ”字样，乙标有“10V 0.5A ”字样。

现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响)A ．25VB ．35VC ．17.5VD ．12.5V3．(2011重庆，第6题)某导体中的电流与它两端电压的关系如图所示，下列分析正确的是 A ．当导体两端的电压为0时，电阻为0 B ．该导体的电阻随电压的增大而减小 C ．当导体两端的电压为0时，电流为0D ．当导体两端的电压为2 V 时，电流为0.6A4．由公式I=U/R 变形得R=U/I ，对此，下列说法正确的是 A.加在导体两端的电压越大，则导体的电阻越大B.通过导体的电流越大，则导体的电阻越大C.导体的电阻跟导体两端的电压和通过导体的电流无关D.当导体两端的电压为零时，导体的电阻也为零5．如图所示电路，电源电压保持不变，闭合开关S ，缓慢移动滑动变阻器的滑片P ，电流表A 1的示数逐渐变小，这一过程中（ ）A.滑片P 是向左滑动的B.电压表V 的示数逐渐变小C.电流表A 的示数逐渐变小D.电流表A 与电流表A 1的示数差逐渐变小6．如图6所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R 0设计了四个测未知电阻Rx 的电路，其中不可行的是（ ）7．（2011湖南株洲，第14题）光敏电阻的阻值随着光照的强弱而改变。

“光强”是表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E 表示，国际单位为坎德拉（cd ）。

中考物理总复习《电学实验》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________ 1．（1）在“探究串联电路的电压关系”的实验中，如图1.①根据电路图，在连接电路时，开关应处于（选填“闭合”或“断开”）状态。

①连接好电路，闭合开关，若L2断路，则电压表（选填“有示数”或“无示数”）。

（2）在“探究并联电路的电流关系”的实验中。

①某组实验中测出了L1、L2支路和干路上的电流分别为I A、I B和I C，I A=0.54A，I B的示数如图2所示，则I C= A。

根据多次测量实验结果，在误差允许范围内，你认为多次实验的目的是。

2．在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为3V），电流表、电压表和开关各一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、30Ω，50Ω），滑动变阻器（规格是“20Ω，2A”），导线若干。

（1）图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。

( )（2）在开关闭合前，应将滑动变阻器的滑片滑至最（选填“左”或“右”）端。

（3）电路连接无误后，闭合开关，小明先后将5Ω和10Ω的电阻分别接入电路，移动滑片P进行了二次实验，数据如图乙表格所示，小明紧接着再将20Ω的定值电阻替换10Ω的电阻后，直接读出电流表示数示为A。

（4）小明为了使实验能继续顺利进行，还可以使用的定值电阻有。

（写出具体的电阻值）（5）小明将电阻换成标有“2.5V”字样的小灯泡，测量其不同电压下的电功率。

①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是；①排除故障，继续实验，根据实验数据画出I﹣U图像（如图丙）。

由此可求出小灯泡正常发光时的功率为W；（6）完成上述实验后，小明又利用上述器材重新设计了电路（增加了一个滑动变阻器）如图丁，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1。

最大（最小）电功率的计算【考法综述】1.求电路的最大电功率或者最小电功率。

2.求满足电路安全条件的各物理量取值范困.3.动态电路分析。

【解法探讨】例1.（2018贺州）用如图所示的电路测量小灯泡的功率，电源电压恒定为8V,电压表量程为0〜15V,电流表量程为0〜0.6A，滑动变阻器规格为“20。

1A'\灯泡L标有“6V05A'字样，不考虑灯丝电阻的变化,电路中各元件都在安全的条件下，下列说法正确的是（）A.灯泡L工作时的最小功率是0.7W-----=B.电流表示数的变化范围是0.25〜O.55AC.滑动变阻器允许的取值范用是2~20。

D.电压表示数的变化范围是3〜6V【答案】D【简析】由电路陶可知，滑动变阻器与灯泡L串联，电压表测灯泡L两端的电压，电流表测电路中的电流.灯泡的额定电流为0.5A,电流表的钛程为0〜0.6A,为了保证电路中芥元件的安全，电路中的最大电流为U s=I l=0.5A.灯泡的电阻：R l=^=W=1血电路中的最小总电阻：R总mm=*=与=16。

・所以，滑动变阻器接入电路中的最小阻值；R；»n.1B=R Cnil n-RL=16Q ubA-12Q=4Q.当滑动变阳器接入电路中的阻值成大时，电流最小，电斥表示数最小，芥元件是安全的，所以，滑动变阻器的电阻允许调杓的范国为4。

〜20d所以C错。

当滑动变阻器接入电路中的电阻最大时，电流最小，灯泡的功率最小。

此时电路的电阻n ovR=R l+R时恤=12。

+20。

=32。

:最小电流为Im峪z=—=O.25A.所以电流表示数的变化范围为0.25A—0.5A・ B错。

电压表的最小示数（即灯泡的最小电压）：U i=In Ua RL=0.25Axl2Q=3V；因为灯泡的额定电压为6V,所以电压表的最大示数为6V,则电压表示数的变化范国是3V〜6V,D正确。

灯泡的最小功率：P l=L w FR l=（0.25A）2x12Q=075W,Alto例2.（2018玉林）如图所示，R”是阻值为10Q的定值电阻，R为滑动变阻器，灯泡上标有“4V2W“字样，且小灯泡的阻值始终保持不变。

中考物理总复习《电学计算题》专题训练(带有答案)学校:___________班级：___________姓名：___________考号：___________典例精讲例 如图甲所示电路，小灯泡L 上标有“2.5 V 1.25 W”字样，滑动变阻器R 2上标有“10 Ω 1 A”字样.闭合开关S 、S 1，移动滑动变阻器滑片使小灯泡正常发光，此时电压表示数为2 V ，求：(1)小灯泡L 正常发光时的电阻；(2)若电流表选用0～0.6 A 量程，电压表选用0～3 V 量程，在确保电路各元件安全的情况下，求电路消耗的最大电功率(假定灯丝电阻保持不变)；(3)若更换电源，只闭合开关S 、S 2，移动滑片到某一个位置，电流表和电压表指针位置如图乙所示(可能与之前相比更换了量程但在后续操作中量程不变)，当向某个方向移动变阻器的滑片到某位置时，其中一个表指针达到满偏，另一个表指针在刻度盘23处.求定值电阻R 1的可能值.实战演练1.(2022河北18题)如图所示，电源电压为18 V，R0为定值电阻，R为滑动变阻器，电流表量程为“0～0.6 A”，电压表量程为“0～15 V”.闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36 A，电压表的示数为3.6 V.(1)求R0的阻值；(2)求滑动变阻器的最大阻值；(3)在保证电路安全的情况下，电路消耗的最大功率为P1；将电压表改接在R两端，电路消耗的最小功率为P2.求P1∶P2.2.(2022河北预测卷)如图所示，电源电压为12 V且保持不变，小灯泡L标有“6 V 3 W”字样，滑动变阻器的规格为“20 Ω 1 A”，电压表的量程为0～15 V，电流表的量程为0～0.6 A.求：(1)小灯泡正常发光时的电阻；(2)为了保证电路安全，滑动变阻器接入电路的阻值范围；(3)调节滑片，当小灯泡正常发光时，保持滑片的位置不变，用定值电阻R0替换小灯泡L，替换前后，电路的总功率变化了1.2 W.求R0可能的电阻值.参考答案典例精讲例 解：(1)根据电功率的变形式P ＝U 2R 可知，小灯泡L 正常发光时的电阻R 灯＝U 灯2P 灯＝（2.5V ）21.25W ＝5 Ω (2)闭合开关S 、S 1，小灯泡L 和滑动变阻器R 2串联，电压表测量滑动变阻器R 2两端的电压.移动滑片使小灯泡正常发光，此时小灯泡两端的电压为2.5 V ，滑动变阻器R 2两端的电压为2 V ，故电源电压U 电＝U 灯＋U 滑＝2.5 V ＋2 V ＝4.5 V由I ＝U R 可知，小灯泡正常发光时的电流I 灯＝U 灯R 灯＝2.5V 5Ω ＝0.5 A 为了保证电路各元件安全，通过电路的最大电流为0.5 A ，则电路消耗的最大电功率P max ＝U 电I max ＝U 电I 灯＝4.5 V×0.5 A ＝2.25 W(3)只闭合开关S 、S 2，电阻R 1和滑动变阻器R 2串联.因滑动变阻器允许通过的最大电流为1 A ，所以由图乙可知，电流表选择的量程为0～0.6 A ，此时电路中的电流为0.5 A.若电压表的量程为0～15 V ，则其示数为12 V ，滑动变阻器的阻值为R 滑＝U 1I´ ＝12V 0.5A＝24 Ω>10 Ω，滑动变阻器R 2上标有“10 Ω 1 A”，故不符合题意；若电压表的量程为0～3 V ，则其示数为2.4 V ，滑动变阻器接入电路的阻值为R 滑′＝U 2I´ ＝2.4V 0.5A＝4.8 Ω<10 Ω，符合题意；若电流表达到满偏0.6 A ，则电流表示数增大了ΔI ＝0.6 A －0.5 A ＝0.1 A电压表则减小了ΔU ＝2.4 V －23×3 V ＝0.4 V 因串联电路总电压等于各分压之和，所以R 1两端电压变化量和电压表示数变化量相等，则由I ＝U R可知，定值电阻R 1＝ΔU ΔI ＝0.4V 0.1A＝4 Ω 若电压表示数达到满偏3 V ，则电压表的示数增大了ΔU ′＝3 V －2.4 V ＝0.6 V根据串联电路电压规律可知，R 1两端电压变化量也为0.6 V ，电流表示数减小了ΔI ′＝0.5 A －23×0.6 A ＝0.1 A 由I ＝U R 可知，定值电阻R 1＝ΔU ′ΔI ′ ＝0.6V 0.1A＝6 Ω 所以，定值电阻R 1的阻值可能为4 Ω或6 Ω.实战演练1.解：(1)由题图可知，定值电阻R 0与滑动变阻器串联，电流表测电路中的电流，电压表测定值电阻两端的电压根据题意及欧姆定律得，定值电阻R 0的阻值R 0＝U 0I ＝3.6 V 0.36 A＝10 Ω (2)根据题意，当滑动变阻器滑片移至中点时滑动变阻器两端的电压U 滑＝U －U 0＝18 V －3.6 V ＝14.4 V通过滑动变阻器的电流即电路中的电流I ＝0.36 A所以滑动变阻器一半的阻值R 滑2＝U 滑I ＝14.4 V 0.36 A＝40 Ω 则滑动变阻器的最大阻值R 滑＝2×40 Ω＝80 Ω(3)当电流表示数最大为0.6 A 时定值电阻R 0两端的电压U 0′＝I max R 0＝0.6 A×10 Ω＝6 V ＜15 V电压表可以正常工作所以电路消耗的最大功率P 1＝UI max ＝18 V×0.6 A ＝10.8 W当电压表改接在R 两端，R 两端的电压最大为15 V 时，R 接入电路的电阻最大，此时电路中的功率最小R 0两端的电压U 0″＝U －U 滑′＝18 V －15 V ＝3 V此时电路中的电流I min ＝U 0″R 0＝3 V 10 Ω＝0.3 A R 接入电路的电阻R 滑′＝U 滑′I min ＝15 V 0.3 A＝50 Ω<R 滑 所以电路中的最小功率P 2＝UI min ＝18 V×0.3 A ＝5.4 WP 1∶P 2＝10.8 W ∶5.4 W ＝2∶12.解：(1)小灯泡正常发光时的电阻R L ＝U 额2P 额＝（6 V ）23 W ＝12 Ω (2)电流表的量程为0～0.6 A ，小灯泡规格为“6 V 3 W”，所以，电路中的最大电流：I 大＝I L ＝P 额U 额 ＝3 W 6 V ＝0.5 A此时电路中的总电阻：R 总＝U I 大 ＝12 V 0.5 A＝24 Ω 滑动变阻器接入电路中的最小阻值R 小＝R 总－R L ＝24 Ω－12 Ω＝12 Ω电压表的量程为0～15 V ，电源电压为12 V ，所以滑动变阻器接入电路的阻值可以达到最大值，即为20 Ω故滑动变阻器R 接入电路的阻值范围为12～20 Ω(3)用定值电阻R 0替换小灯泡L ，替换之前，小灯泡正常发光通过电路的电流：I ＝0.5 A由串联电路中各部分两端电压之和等于总电压可得：U 滑＝U －U 额＝12 V －6 V ＝6 V所以R 滑＝R L ＝12 Ω由题知，用电阻R 0替换L ，R 滑保持不变，总功率的变化量为1.2 W则由P ＝UI 可得串联电路电流的变化量：ΔI ＝ΔP U ＝1.2 W 12 V＝0.1 A 若电流减小0.1 A ，则此时通过电路的电流：I 0＝I －ΔI ＝0.5 A －0.1 A ＝0.4 A则电路中的总电阻为：R 总′＝U I 0 ＝12 V 0.4 A＝30 ΩR0＝R总′－R滑＝30 Ω－12 Ω＝18 Ω若电流增大0.1 A，则此时通过电路的电流：I0′＝I＋ΔI＝0.5 A＋0.1 A＝0.6 A 则电路中的总电阻为：R总″＝UI0′＝12 V0.6 A＝20 ΩR0′＝R总″－R滑＝20 Ω－12 Ω＝8 Ω综上所述：电阻R0可能的电阻值为18 Ω或8 Ω.。

中考物理复习专题：欧姆定律一、单选题1．如图甲所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全情况下多次移动滑动变阻器的滑片，根据记录的电流表和电压表示数绘制出图乙的图像，下列说法正确的是（）A．电源电压为3VR的阻值是15ΩB．定值电阻C．滑动变阻器连入电路的最大阻值为7.5ΩD．当滑片P移至中点时，电流表的示数是0.3A2．在“测量小灯泡正常发光时的电阻”的实验中，关于四位同学遇到的一些问题，下列说法不正确的是（）A．小刚连接完电路的最后一根导线小灯泡就亮了，是因为他连接电路时开关是闭合的B．小强连接完电路闭合开关后小灯泡不亮，可能是因为滑动变阻器的阻值调到了最大C．小丽发现小灯泡在不同电压下测得的电阻值均不相同，有可能是由测量误差导致的D．小梅要判断小灯泡是否正常发光，应在调节滑动变阻器的同时仔细观察电压表示数是否达到额定电压3．近十年，中国高铁从追赶到领跑，实现了完美超越。

如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，0R为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。

当激光发生器射向光敏电阻的激光被烟雾遮挡时，光照强度减弱，下列说法正确的是（）A．光敏电阻R的阻值减小B．电流表的示数增大C．电压表的示数减小D．电压表与电流表示数之比变大4．小明设计了如图所示的“电阻测量盒”。

电源电压未知，从方框引出线两端接入被测电阻，闭合开关1S后，下列说法正确的是（）R的电流A．电流表测通过R的阻值未知，则无法测出被测电阻阻值B．若S后，电流表示数会变小C．再闭合开关2D．电源电压下降时，测得的电阻值会偏小5．以下四个电路，不能测出未知电阻R x阻值的电路是（R0阻值已知，电源电压未知）（）A．B．C．D．6．关于欧姆定律，下列说法正确的是（）A ．导体两端电压越大，通过导体的电流越小B ．导体电阻越大，通过导体的电流越小C ．当导体两端的电压为零时，导体的电阻也为零D ．导体两端的电压一定时，通过导体的电流与导体的电阻成反比7．如图所示的电路中，当开关S 闭合，甲、乙两表示为电压表时，示数之比32U U 甲乙∶∶；当开关S 断开，甲、乙两表是电流表时，则两表的示数之比为I I 甲乙∶为（ ）A ．2：1B ．3：1C ．2：3D ．1：38．如图所示是汽车油量表的工作原理图，其中电源电压为3V ，油量表是由一只量程为0~0.6A 的电流表改装的，变阻器 R 1铭牌标有“5Ω 2A”的字样，闭合开关，此时滑片P 与a 端的距离为R 1总长的四分之一，以下说法正确的是（ ）A ．此时变阻器接入电路中的阻值是4ΩB ．当油量减少时，电路的总电阻减小C ．油量减少时，油量表示数增大D ．为使电路安全，定值电阻R 0至少为5Ω9．物理学研究中常常用到“控制变量法”、“等效法”、“类比法”等科学方法。

最大（最小）电功率的计算【考法综述】1.求电路的最大电功率或者最小电功率。

2.求满足电路安全条件的各物理量取值范围。

3.动态电路分析。

【解法探讨】例1.（2018贺州）用如图所示的电路测量小灯泡的功率，电源电压恒定为8V，电压表量程为0～15V，电流表量程为0～0.6A，滑动变阻器规格为“20Ω 1A”，灯泡L标有“6V 0.5A”字样，不考虑灯丝电阻的变化，电路中各元件都在安全的条件下，下列说法正确的是（）A．灯泡L工作时的最小功率是0.7WB．电流表示数的变化范围是0.25～0.55AC．滑动变阻器允许的取值范围是2～20ΩD．电压表示数的变化范围是3～6V【答案】D【简析】由电路图可知，滑动变阻器与灯泡L串联，电压表测灯泡L两端的电压，电流表测电路中的电流。

灯泡的额定电流为0.5A，电流表的量程为0～0.6A，为了保证电路中各元件的安全，电路中的最大电流为I max=I L=0.5A，灯泡的电阻：R L== =12Ώ。

电路中的最小总电阻：R总= = =16Ώ。

所以，滑动变阻器接入电路中的最小阻值：R滑min=R总min﹣R L=16Ωmin﹣12Ω=4Ω。

当滑动变阻器接入电路中的阻值最大时，电流最小，电压表示数最小，各元件是安全的，所以，滑动变阻器的电阻允许调节的范围为4Ω～20Ω，所以C错。

当滑动变阻器接入电路中的电阻最大时，电流最小，灯泡的功率最小。

此时电路的电阻R=R L+R滑max=12Ώ+20Ώ=32Ώ;最小电流为I min= ==0.25A,所以电流表示数的变化范围为0.25A—0.5A，B错。

电压表的最小示数（即灯泡的最小电压）：U小=I min R L=0.25A×12Ω=3V；因为灯泡的额定电压为6V，所以电压表的最大示数为6V，则电压表示数的变化范围是3V～6V，D正确。

灯泡的最小功率：P L=I min2R L=（0.25A）2×12Ω=0.75W，A错。

中考物理复习《欧姆定律计算题》专项训练（附带参考答案)学校:___________班级：___________姓名：___________考号：___________1．如图甲所示，是小华利用所学的物理知识设计的一个拉力传感器，并用它作为测力计完成了测量滑轮组机械效率的实验。

拉力传感器的电源电压为6V，0R是阻值为10Ω的定值电阻，1R是压敏电阻，其阻值与所受压力的关系如图乙所示，压敏电阻上有一个压板与挂钩相连，将挂钩受到的拉力转化为对压敏电阻的压力，用量程为03V的电压表来反应挂钩处拉力大小。

实验中用滑轮组提着重20N的物体匀速上升1m的过程中，电压表的示数始终保持2V不变。

不计滑轮组的绳重及摩擦，则：（1）如将电压表表盘改为拉力刻度，应该将拉力零刻度线标在电压多少伏的刻度线上？（2）这次实验滑轮组的机械效率是多大？（3）这个滑轮组能提起的物体最重不能超过多少牛？2．“坐位体前屈”是学生体质健康测试项目。

图甲是某女生测试示意图。

图乙是学习小组设计的测试仪电路原理图，电源电压恒为4.5V，电压表量程为0~3V，定值电阻010ΩR=，Ω，允许通过的最滑动变阻器1R由长为30cm、粗细均匀的电阻棒改装而成，规格为1/cm大电流为0.3A。

为保护电路安全，滑片P的起始位置A点设定在离电阻棒最左端O点5cm 处。

测试时，通过推动塑料挡板带动滑片P从起始位置A向右移动，并通过电压表的示数反映学生的测试结果。

下表是初三女生测试等级与滑片P移动距离L的关系。

初三女生测试等级标准不合格合格良好优秀滑片移动距离/cmL≥≤<16.720.1≤<20.1L 3.7< 3.716.7L（1）滑片P在起始位置A点时，闭合开关S，通过0R的电流为0.3A，请计算此时0R两端电压大小；（2）请推导出电压表示数U测与滑片移动距离L之间的关系式；为保护电路安全，说明滑片移动的范围；（3）该测试仪不能测出表中所有的等级，在保证电路各元件安全的情况下，通过替换0R 来实现最大程度增加测试范围，请计算替换电阻2R的最小值。

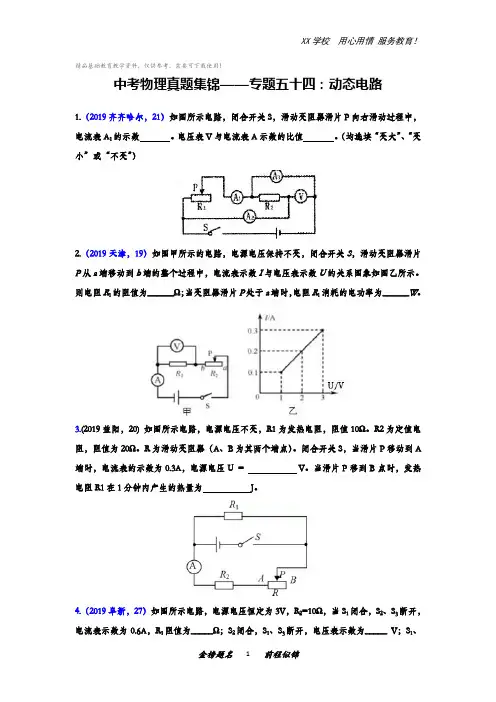

精品基础教育教学资料，仅供参考，需要可下载使用！中考物理真题集锦——专题五十四：动态电路1.（2019齐齐哈尔，21）如图所示电路，闭合开关S，滑动变阻器滑片P向右滑动过程中，电流表A1的示数。

电压表V与电流表A示数的比值。

（均选填“变大”、“变小”或“不变”）2.（2019天津，19）如图甲所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图乙所示。

则电阻R1的阻值为______Ω；当变阻器滑片P处于a端时，电阻R1消耗的电功率为______W。

3.(2019益阳，20) 如图所示电路，电源电压不变，R1 为发热电阻，阻值10Ω。

R2为定值电阻，阻值为20Ω。

R为滑动变阻器（A、B为其两个端点）。

闭合开关S，当滑片P移动到A 端时，电流表的示数为0.3A，电源电压U = V。

当滑片P移到B点时，发热电阻R1在1分钟内产生的热量为J。

4.（2019阜新，27）如图所示电路，电源电压恒定为3V，R2=10Ω，当S1闭合，S2、S3断开，电流表示数为0.6A，R1阻值为_____Ω；S2闭合，S1、S3断开，电压表示数为_____ V；S1、S3闭合，S2断开，电流表示数为_____ A。

5.（2019襄阳，26）如图所示,电源电压保持不变,电阻R1=R2=R3=10Ω，若只使R2、R3并联接入电路,则应闭合开关_____，此时电流表的示数为I1:要使R1,R2串联,应断开开关S1、S2此时电流表的示数为I2,则I1：I2=_____。

6.(2019遂宁，16)如图所示电路，电源电压恒定，R0为定值电阻，闭合开关S，当滑动变阻器的滑片P从位置a移到另一位置b的过程中，电流表的示数变化范围为0.4A-0.2A，电压表的示数变化范围为2V-4V，则定值电阻R0的阻值为______Ω，电源电压为______V：滑动变阻器的滑片P在a位置和b位置时，电路消耗的总功率之比为______。

电功率中考经典题型带答案一、电功率选择题1．如图，电路中L1“6V 3W“和L2“6V 6W”两灯泡和滑动变阻器R串联，电源电压恒为12V．下列说法正确的是（）A. 闭合开关S，调节滑动变阻器的滑片P，两灯泡均能正常发光B. 保证两灯泡均不损坏，滑动变阻器R连入电路的最小值为3ΩC. 滑片P从最右端向左移动，使某灯刚好正常发光，则此时另一盏灯的实际功率为1.5W D. 在保证电路安全的情况下，电路总功率最大可达到12W【答案】C【解析】【解答】A、根据P=UI可得，灯泡正常工作的电流分别为：，；由图知，闭合开关S，两灯泡串联，由于串联电路的电流处处相等，所以两灯泡不能都正常发光；A不符合题意；B、由可得，两灯的电阻分别为：，；由于串联电路的电流处处相等，两灯泡正常发光时的最大电流为：I=I1=0.5A，由欧姆定律可得总电阻：；根据串联电路的总电阻等于各分电阻之和可得，R连入电路的最小值： ,B不符合题意；C、滑片P从最右端向左移动，使某灯刚好正常发光，则正常发光的是电流较小的一个灯泡L1，所以另一盏灯的实际功率：，C符合题意；D、在保证电路安全的情况下，电路中的最大电流I=I1=0.5A，则整个电路的最大功率：，D不符合题意。

故答案为：C。

【分析】根据公式P=UI先计算出两灯正常发光时的电流，两灯串联后，正常发光的是电流较小的一个，再利用公式R=求出两灯的电阻；由于正常发光的是电流较小的一个，则根据P=I2R求出另一盏灯的实际功率；在保证电路安全的情况下，电路中的电流达到正常发光时电流较小的灯泡的电流即为电路可达到的电流，利用P=UI即可求出最大功率.正确的判断电路的最大电流是关键.2．现有一个电压不变的电源，两个定值电R1、R2．先将这两个电阻以某种形式连接到电源上，R1消耗功率为P0；再将它们以另一种形式连接到该电源上，R1消耗功率为9P0．两种连接形式中均有电流通过R2，则先后两种连接形式中（）A. 两端的电压比为1：2B. 两端的电压比为1：3C. 消耗的功率比为1：9D. 消耗的功率比为2：9【答案】 B【解析】【解答】（1）将这两个电阻以某种形式连接到电源上，R1消耗功率为：P0= --------------①另一种形式连接到该电源上R1消耗功率为：9P0= --------------②由①②可得：=9× ，解得R1两端的电压比为：U1：U1′=1：3，A不符合题意、B符合题意；⑵因为R1、R2接到同一电源上，且第2次R1两端的电压更大，所以，第一种以串联方式连接；第2次以并联方式连接，如下图：则由并联电路的特点和前面的解答可得，电源电压U=U1′=3U1；因为串联电路两端电压等于各部分电压之和，所以，串联时，R2两端的电压U2=U-U1=3U1-U1=2U1，并联时，R2两端的电压U2′=U=3U1；则第一种连接时，R2消耗的功率：P2= ；第二种连接时，R2消耗的功率：P2′= ；则 = =（）2=（）2= ，C、D不符合题意。

小专题（十一）电路安全问题类型1、串联电路例1、如图，电源电压恒为7V，电压表量程为0～3V，电流表量程为0～0.6A，滑动变阻器规格“20Ω1A”，灯泡标有“6V 3W”字样，不考虑灯丝电阻变化。

闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，则：电压表示数变化范围为________；电流表示数变化范围为________；滑动变阻器连入电路的阻值变化范围为________。

【拓展训练1】如图，电源电压保持6 V，电流表量程为0～0.6 A，电压表量程为0～3 V，定值电阻R1的规格为“10 Ω0.5 A”，滑动变阻器R2的规格为“20Ω 1 A”。

闭合开关，为了保证电路安全，在滑动变阻器滑片移动过程中，滑动变阻器R2允许接入电路阻值的变化范围为________，电阻R1消耗的最大电功率为________W.【拓展训练2】（2018·威海）如图，R1的阻值为5 Ω，滑动变阻器R2的最大阻值为40 Ω，电源电压保持4.5 V不变，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”．为保证电路安全，R2接入电路中的最小阻值为________Ω，R1消耗的最小功率为________W.答案：1～3 V 2～9 Ω0.3～0.5解：I L=P LU L=3 W6 V=0.5A < 0.6A，所以：I最大=0.5A，U最小=U-U L=7V-6V=1V，U最大=3V，电压表：1～3 VR L=U2LP L=（6 V）23 W=12Ω，U L=U-U最大=7V-3V=4V，所以：I最小=U L/R L=4V/12Ω=0.3A，电流表：0.3～0.5 AΩ===9313AVIUR最小最大最大，Ω===25.01AVIUR最大最小最小，滑变：2～9Ω答案：10～20Ω 0.9答案：2.5 0.45类型2 并联电路例2、如图，电源电压为12V，R1=12Ω，滑动变阻器R2标有“50Ω1A”字样，电流表A1量程为0～3A，A2量程为0～0.6 A。

2022年下学期9年级物理期末复习计算专题百分百演练专题09 电学量最值及范围的计算1. （2022齐齐哈尔）如图所示电路，电源电压恒为6V ，小灯泡L 上标有“4.5V 0.3A ”字样（忽略温度对灯丝电阻的影响），电流表量程选择“0~0.6A ”，电压表量程选择“0~3V ”，滑动变阻器R 规格为“30Ω 1A ”。

闭合开关S ，为保证电路安全，在移动滑片P 的过程中，下列选项正确的是（ ）A. 小灯泡的最大电功率是1.35WB. 滑动变阻器连入电路的阻值变化范围是15Ω~30ΩC. 电压表的示数变化范围是2V~3VD. 该电路的最大总功率是1.2W【答案】BCD【解析】由图可知，灯泡L 与滑动变阻器串联，电压表测量灯泡两端的电压，电流表测量电路的电流。

A ．灯泡正常工作时的电功率为P 额=U 额I 额=4.5V ×0.3A=1.35W但此时灯泡两端的电压为4.5V ， 超过了电压表量程，所以灯泡两端的实际电压低于额定电压，因此灯泡的最大功率小于1.35W ，故A 错误；B ．灯泡的电阻为L L L 4.5V 150.3AU R I ===Ω电压表量程为3V ，所以灯泡两端的电压最大为3V ，所以电路的最大电流为L 3V =0.2A 15U I R ==Ω最大电路的最小总电阻为6V ==300.2AU R I =Ω总最大滑动变阻器的最小电阻为R 最小=R 总-R L =30Ω-15Ω=15Ω滑动变阻器的阻值越大，通过电路的电流越小，并且根据分压原理可知，电压表示数越小，所以滑动变阻器可以达到最大最值30Ω，所以滑动变阻器连入电路的阻值范围为15~30Ω，故B 正确；C ．当滑动变阻器连入电路的阻值最大为30Ω时，根据分压原理可知，电压表示数最小，电路总电阻为R 总′=30Ω+15Ω=45Ω电路电流为6V 2=A 4515UI R ==Ω'总此时电压表示数为2A 152V 15L U IR ==⨯Ω=而电压表的最大示数为3V ，所以电压表的示数变化范围为2V~3V ，故C 正确；D ．根据公式P =UI 可知，总电压一定，电流最大为0.2A ，所以电路的最大总功率为P 最大=UI 最大=6V×0.2A=1.2W故D 正确。

中考物理总复习《欧姆定律》专项提升训练题（含答案) 学校:___________班级：___________姓名：___________考号：___________考点1 欧姆定律1.小张设计了如图甲所示的电路,已知电源电压恒定不变,R0=20 Ω。

当只闭合开关S1时,电流表的示数为0.2 A;当开关S1、S2均闭合时,电流表示数如图乙所示,则R x为Ω。

2.如图所示,电源电压恒定不变,R2=4 Ω,当S1、S2均合上时,电流表示数为1.5 A;当S1闭合时,S2断开时,电流表示数为0.6 A,则R1的阻值为Ω。

第2题图第3题图3.如图所示的电路,电源电压恒定,定值电阻R1=6 Ω,R3=6 Ω,R2=12 Ω。

闭合开关S1,单刀双掷开关S2接a时,电流表的示数为0.6 A;则闭合开关S1,单刀双掷开关S2接b时,电流表的示数为A。

4.两个定值电阻,甲电阻标有“5 Ω 1 A”,乙电阻标有“10 Ω0.6 A”,为使它们能够安全的工作,把它们串联起来,两端允许的最高电压是V。

5.如图所示电路中电源电压不变,R1为定值电阻,R2为滑动变阻器,当滑片在a、b 两点间移动时,电流表示数变化范围为0.1~0.5 A,电压表示数变化范围2~4 V,则电源电压为V。

第 2 页 共 16 第5题图 第6题图6.如图所示的电路中,电源电压保持不变,R 1为定值电阻。

闭合开关,调节电阻箱R 2的阻值分别为10 Ω和30 Ω时,对应电流表示数分别为0.6 A 和0.4 A 。

则电源电压为 V 。

7.如图所示,电源电压保持不变,电阻R 2=20 Ω,如果开关S 1闭合、S 2断开时,电流表的示数为0.45 A;当S 1、S 2都闭合时,电流表的示数为0.6 A,此时电路的总电阻是 Ω。

8.如图所示,将滑动变阻器滑片P 从某一位置移动到另一位置,则电压表的示数由8 V 变为6 V,电流表示数相应由0.4 A 变为0.6 A 。

八年级电学专题（七）滑动变阻器的取值范围【同步练习】一、选择题1．如图所示，为我省某中学物理兴趣小组的同学们设计的电子身高测量仪电路图。

其中定值电阻R1=6Ω，电源电压恒为4.5V，滑动变阻器R2的规格为“15Ω，5A”，电压表的量程为0﹣3V，电流表的量程为0～0.6A，闭合S，则（）A．当测矮个同学身高时，电流表的示数变小B．当测高个同学身高时，电压表的示数变小C．当R2接入电路中的电阻为9Ω时，电压表的示数为2.7VD．为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是0～12Ω2．如图甲所示，电源电压不变，小灯泡L允许通过的最大电流为0.6A，滑动变阻器R的最大阻值为50Ω，电流表量程为“0~0.6A”，电压表量程为“0~15V”。

闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，分别绘制了电流表示数与电压表示数、电流表示数与滑动变阻器R连入电路阻值的变化关系图象，如图乙、丙所示。

则下列说法中正确的是（）A．电源电压为16VB．当电流表示数为0.25A时，滑动变阻器连入电路的阻值为45ΩC．若滑动变阻器连入电路的阻值变小，则电压表V与电流表A示数之比变小D．若将电压表量程换为0~3V，滑动变阻器允许连入电路的阻值范围为18~50Ω3．某次实验中，李明同学连接了如图所示的电路，若电源电压为6V，且保持不变，电阻R1＝7Ω，滑动变阻器R2的最大阻值为20Ω。

他所选用的电压表量程为0~3V，电流表量程为0~0.6A。

为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是（）A．0~3ΩB．0~7ΩC．3Ω~7ΩD．7Ω~10Ω4．如图所示的电路中，电源电压为18V且保持不变，电流表量程为“0~0.6A”，电压表量程为“0~15V”。

小灯泡标有“6V0.5A”字样（不考虑温度对灯丝电阻的影响），滑动变阻器上标有“60Ω1A”字样。

闭合开关，在保证电路元件安全情况下，下列说法正确的是（）A．灯泡变亮时，电流表和电压表示数都变大B．电路中电流变化范围是0.25~0.5AC．电压表的示数变化范围是“10~15V”D．滑动变阻器接入电路的阻值变化范围是“24～50Ω”5．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A～0.4A 之间时电子元件均能正常工作。

中考物理《电阻的测量》专题训练（附带答案）1.某兴趣小组用如图甲所示的电路测量滑动变阻器R1的最大电阻，电源电压保持不变。

该小组通过实验测得6组电压表示数U和电流表示数I的数据并在I-U图像中描点，如图乙所示。

（1）闭合开关S前，应将滑动变阻器______（填“R1”或“R2”）的滑片调至最右端；（2）请根据描点数据，在图乙中做出滑动变阻器R1的最大电阻的I-U图像；（）（3）根据做出的图像，求得R1的最大阻值为______Ω；（4）滑动变阻器R2的最大阻值至少为______ Ω；（填“20”“25”或“30”）（5）实验中发现，当滑动变阻器R2接入电路的电阻为零时，电压表的示数小于电源电压。

该小组通过讨论，对产生此现象的原因，提出了多种猜想。

他们提出的下列猜想中，最不合理的一项是______（填序号）。

A．电流表本身有电阻 B．导线本身有电阻C．电压表本身的电阻不够大 D．电压表使用前未调零2.小亮用如图甲所示的电路测量定值电阻R x的阻值。

（1）连接电路时开关应________，滑动变阻器的滑片应移动到________端（选填“左”或“右”）；（2）闭合开关，移动滑片，使电压表示数为2.4V，电流表示数如图乙所示，其读数为________A，待测电阻的阻值约为________Ω；（3）实验中，改变几次滑动变阻器滑片的位置，并记录相应数据，目的是________；（4）完成实验后，小亮按照老师的要求，设计在缺少电压表时测量待测电阻R x阻值的方案。

他选用了一个已知阻值的定值电阻R0和一块电流表等器材，用如图丙所示电路进行测量。

步骤如下：①闭合开关，记录电流表的示数为I1；②断开开关，将电流表改接到图中________（填写元件名称）的右侧。

闭合开关，记录电流表的示数为I2；③用I1、I2和R0写出R x表达式：R x＝________。

3.在“测量小灯泡电阻”的实验中，已知小灯泡的额定电压为2. 5V，正常工作时阻值大约为8Ω。

中考物理培优专题—滑动变阻器阻值取值范围(含答案)1.在这个电路中，电源电压为12V，R1的电阻值为10Ω，R2是一个滑动变阻器，最大电阻为50Ω，电流表的量程为-0.6A。

为了保护电表和滑动变阻器，滑动变阻器接入电路的电阻值的变化范围是多少？2.这个电路中，电源电压为6V，R1的电阻值为20Ω，R2是一个滑动变阻器，最大电阻为50Ω，电压表的量程为-3V。

为了保护电表，滑动变阻器接入电路的电阻值的变化范围是多少？3.在这个电路中，电源电压为9V，R1的电阻值为10Ω，R2标有50Ω 1A字样的滑动变阻器，电流表的量程为-0.6A，电压表的量程为-3V。

为了保护电表，滑动变阻器接入电路的电阻值的变化范围是多少？4.这个电路中，电源电压为6V，R1的电阻值为60Ω，R2标有50Ω 2A字样的滑动变阻器，电流表的量程为-0.6A，电压表的量程为-15V。

为了保护电表，滑动变阻器接入电路的电阻值的变化范围是多少？5.在这个电路中，电源电压为8V，R1的电阻值为6Ω，R2是一个滑动变阻器，最大电阻为50Ω，电流表的量程为-0.6A，电压表的量程为-3V。

为了保护电表，滑动变阻器接入电路的电阻值的变化范围是多少？6.这个电路中，电源电压为8V，R1的电阻值为6Ω，R2标有50Ω 0.4A字样的滑动变阻器，电流表的量程为-0.6A，电压表的量程为-3V。

为了保护电表，滑动变阻器接入电路的电阻值的变化范围是多少？7.在这个电路中，电源电压为4.5V，R1的电阻值为5Ω，R2是一个滑动变阻器，最大电阻为20Ω，电流表的量程为-0.6A，电压表的量程为-3V。

为了保护电表，滑动变阻器接入电路的电阻值的变化范围是多少？8.这个电路中，电源电压为10V，R1的电阻值为50Ω，R2标有100Ω 2A字样的滑动变阻器，电流表的量程为-0.6A，电压表的量程为-15V。

为了保护电表，滑动变阻器接入电路的电阻值的变化范围是多少？答案：1.变化范围为(20Ω-50Ω)。

滑动变阻器取值范围1．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图象如图乙所示．则电源电压为_________V，定值电阻R1的阻值为_________Ω，滑动变阻器R2的阻值变化范围为_________Ω．2．如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图所示，则变阻器的最大阻值是_________，电压表V2对应示数的变化范围_________．3．如图所示电路中，滑动变阻器的阻值变化范围是0～20欧，电源电压为4.5伏．当电流表的示数是0.5A时，电压表的示数是2V．已知电流表的量程是0～0.6A，电压表的量程是0～3V．为了不损坏两个电表，求滑动变阻器可连入电路的阻值范围．4．如图所示，电源电压保持不变．滑动变阻器R2的滑片P在移动过程中，电压表的示数变化范围是0～4伏，电流表的示数变化范围是0.5～1安，求：电源电压、电阻R1的阻值和变阻器R2的最大阻值．5．如图所示，电源电压为12V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值为20Ω，则当滑动片P在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是多少？6．如图，电源电压保持不变．闭合开关S后，滑动变阻器R0的滑片P在移运过程中，电压表的示数变化范围为0～4伏，电流表的示数变化范围为0.5～1安，求：（1）R的阻值；（2）R0的最大阻值；（3）电源电压．7．如图所示，电源电压保持不变，闭合开关S后，滑动变阻器R'，的滑片P在移动过程中，电压表的示数变化范围为0～9.6V，电流表的示数变化范围为0.2～1A，求：（1）R的阻值；（2）R'的最大阻值；（3）电源电压．8．如图甲所示的电路中，电源电压保持不变，S闭合后，在滑动变阻器的滑片P 由B端移动到A端的过程中，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图乙所示．求：（1）电源的电压；（2）滑动变阻器的最大阻值；（A V表示数、灯泡亮度变化专题）一、选择题1．如图所示的电路中，电源两端电压保持不变。
