如何进行道路规划图的绘制道路规划图是指为了方便交通管理和出行导航而绘制的道路网络图，它能够清晰地展示道路的布局和连接关系。
道路规划图的绘制对于城市建设和交通规划至关重要。
下面将介绍如何进行道路规划图的绘制。
首先，绘制道路规划图需要收集大量的相关数据。
这些数据包括道路的名称、长度、宽度、交叉口的位置、交通流量、限速等信息。
可以通过地方交通管理部门、城市规划局、交通研究机构等途径获取这些数据。
同时，还可以借助现代技术手段如地理信息系统（GIS）和遥感技术对地形地貌进行测量和分析，获取更准确的数据。
其次，绘制道路规划图需要确定图形符号和比例尺。
在道路规划图中，不同的道路类型可以用不同的符号进行表示，如高速公路、城市主干道、乡村小路等。
此外，比例尺的选取也是绘制道路规划图的重要环节，它决定了地图的缩放程度。
一般来说，比例尺越大，地图的细节就越清晰，但地图的覆盖范围就越小。
在确定好图形符号和比例尺之后，就可以开始绘制道路规划图了。
可以借助专业的绘图软件如AutoCAD、Photoshop等进行绘制，也可以采用传统的手绘方式。
在绘制时要注意保持图像的准确性和清晰度，确保道路的走向和位置准确无误。
此外，为了提高可视性，可以使用不同的颜色、线型和线宽来表示不同的道路属性和特征，如高速公路用红色实线，城市主干道用蓝色虚线等。
绘制完道路规划图后，还可以进行必要的修饰和标注。
可以为道路规划图添加街道名称、交叉口名称、道路编号等文字标签，以便于人们查找和使用。
同时，可以添加一些地标和重要设施的标识，如学校、医院、公园等，方便出行者做导航和定位。
此外，还可以在图中标注一些交通状况的信息，如堵车点、交通事故频发点等，用以警示驾驶员。
最后，为了提高道路规划图的实用性和覆盖范围，可以将其转换为电子版或在线版。
电子版道路规划图可以充分利用信息化和网络技术的优势，实现快速更新和实时查询。
在线版道路规划图可以通过互联网进行发布和传播，方便无论何时何地都能够查看和使用。

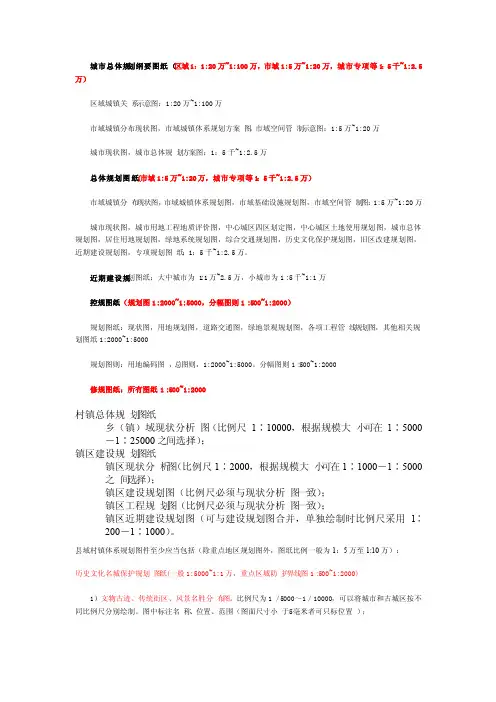

城市总体规划纲要图纸（区域1：1:20万~1:100万，市域1:5万~1:20万，城市专项等1：5千~1:2.5万）区域城镇关系示意图：1:20万~1:100万市域城镇分布现状图，市域城镇体系规划方案图，市域空间管制示意图：1:5万~1:20万城市现状图，城市总体规划方案图：1：5千~1:2.5万总体规划图纸(市域1:5万~1:20万，城市专项等1：5千~1:2.5万）市域城镇分布现状图，市域城镇体系规划图，市域基础设施规划图，市域空间管制图：1:5万~1:20万城市现状图，城市用地工程地质评价图，中心城区四区划定图，中心城区土地使用规划图，城市总体规划图，居住用地规划图，绿地系统规划图，综合交通规划图，历史文化保护规划图，旧区改建规划图，近期建设规划图，专项规划图纸：1：5千~1:2.5万。
近期建设规划图纸：大中城市为1:1万~2.5万，小城市为1:5千~1:1万控规图纸（规划图1:2000~1:5000，分幅图则1:500~1:2000）规划图纸：现状图，用地规划图，道路交通图，绿地景观规划图，各项工程管线规划图，其他相关规划图纸1:2000~1:5000规划图则：用地编码图，总图则，1:2000~1:5000。
分幅图则1:500~1:2000修规图纸：所有图纸1:500~1:2000村镇总体规划图纸乡（镇）域现状分析图（比例尺1∶10000，根据规模大小可在1∶5000－1∶25000之间选择）；镇区建设规划图纸镇区现状分析图（比例尺1∶2000，根据规模大小可在1∶1000－1∶5000之间选择）；镇区建设规划图（比例尺必须与现状分析图一致）；镇区工程规划图（比例尺必须与现状分析图一致）；镇区近期建设规划图（可与建设规划图合并，单独绘制时比例尺采用1∶200－1∶1000）。
附件一：《城市规划制图图例（试行）》技术说明一、图例的适用范围与作用第1条.该图例适用于城市总体规划中的中心城区用地布局现状图、规划图和控制性详细规划用地布局现状图、规划图，该图例可作为规划总图CAD图例绘制的统一技术标准。
二、图例的分类依据第2条.该图例的建设用地分类依据为新版《城市用地分类与规划建设用地标准》（GB50137-2011）。
三、图例的分类范围与精度第3条.该图例分类范围涵盖《城乡用地分类和代码》规定中的“H”类的全部用地类别（“H1—H9”）和《城市建设用地分类和代码》规定中的全部用地类别。
第4条.该图例分类深度涵盖《城乡用地分类和代码》类和《城市建设用地分类和代码》规定中的大、中、小全部类别。
四、图例的绘制原则第5条.颜色选择以AutoCAD颜色索引为基础。
第6条.图例中相同大类的图例颜色应尽量处于同一色系。
第7条.当新版《城市用地分类与规划建设用地标准》（GB50137-2011）与旧版《城市用地分类与规划建设用地标准》（GBJ137-90）涉及的用地性质相同或相近时，应尽量沿袭旧版图例绘制的习惯。
第8条.图例中大类以“颜色”作为用地性质的表达形式；中类和小类出两种版本：一种版本是中类以“颜色”为主，其中部分以“颜色+符号”作为用地性质的表达形式；小类以“颜色”、“颜色+符号”或“颜色+用地代码”作为用地性质的表达形式（注：“颜色+符号”的小类用地性质亦可用“颜色+用地代码”代替）；另一种版本是中类以“颜色”为主，其中部分以“颜色+文字符号”作为用地性质的表达形式；小类以“颜色”、“颜色+文字符号”或“颜色+用地代码”作为用地性质的表达形式（注：“颜色+文字符号”的小类用地性质亦可用“颜色+用地代码”代替）。
第9条.当总图中某一类用地仅划分到“大类”时，应使用“城市建设用地（大类）制图图例”，且该类用地的“大类”与“中小类”不得同时出现。
附件三：住房和城乡建设部城乡规划司在宣贯《城市用地分类与规划建设用地标准》(GB50137-2011)中有关新、老标准在具体规划中的衔接意见与建议一、城市总体规划为保证总体规划编制审批工作稳步有序推进，建议在执行《城市用地分类与规划建设用地标准》(GB50137-2011)（以下简称“新标准”）上按照不同工作阶段，区别对待：1、总体规划已经批复实施的，按照法律、法规和标准规范不向前追溯执行的原则，不必按照新标准重新修订已经批准的总体规划。
画了六七年的规划图（学生时代也算哦），现在做项目的负责人了。
不知道以后还会有多长时间自己亲自画图，特把自己的一些经验教训和心得告诉大家，让大家分享一下（工作六年以下的）或呕吐一下（限比我高很多的高手）。
东西比较杂，从大的工作方法到很细微的操作都有，有不成熟的地方请赐教！第一章工作目标篇（最高层面）我们为什么要画图：-------？？？不管你是用什么软件绘制或表达，有些废话我必须强调一下：画图时要时时刻刻记住自己的目的是什么？图纸是一种直观、准确、醒目、易于交流的表达形式。
所以我们最后完成的东西一定是能够很好的帮助我们表达自己的设计思想、表达一个规划师的观点，或者暴露一些我们想给大家展示的问题。
有了这个前提，我们就不难理解为什么大多数有价值的图纸其实是手绘的设计思路的原稿，因为它原始、纯粹、简洁，与设计者的脑袋更接近。
好的计算机绘制的图纸是什么样子的------？？？鄙人认为：”“醒目、简洁、准确”（请大家体会一下排位次序）是好的计算机绘制图纸的标准。
要让一套图纸保持大体风格统一，每张又有鲜明的特色。
A3大小让人2米外轻度近视也能看见你要表达的主题内容，A1大小要让人在10米外灯光不足也能分辨个十之六七，不至于把工业区和居住区搞混淆,也不会把小学看成加油站。
要达到这个目的，需要有一些好的工作方法和习惯来支撑，无论是一个人搞定一个项目所有图纸还是一个工作小组合作，为了高效、高质量完成图面表达，都需要一些好的工作框架。
第二章工作方法篇（战略层面）作为项目负责人，必须作好三件事情（每个都跟画图息息相关）：把握设计思路、控制图纸深度、明确工序分工。
如果您是画图崽，碰到了一个疑似神仙大师的项目负责人（方案不做只吹，临汇报前一天通通搞定），那就有的你改的了。
比方说是一个比较简单的控规，象这种情况不要花太多时间在后期photo身上，因为有的你改的。
应当以完成cad总平面为第一要务，总平面要充分体现老板的疑似天柴的设计思想，与老板多多交流cad的总平面，得到充分肯定后，大家以此为基础分开绘制相应图纸。
分析图四步走Ⅰ如何做好区位分析？区位分析是对设计项目所在的地域、文化、环境等等因素的了解与认知，是所有项目设计开始前的准备工作。
回想起这几年做的大量区位分析图，似乎从不知所云到人云亦云再到“因为所以”的分析方法。
最基本的区位分析大概有以下这些东西：1. 城市区位显而易见，城市区位既是分析项目所处的城市在这美丽的地球上的位置，通过对城市地域的研究可以确定所在城市的位置、所属地区、人文环境、气候条件、城市规模和与城市之间的距离等信息。
城市区位分析大到国际、国家级小到省、市、区级，可根据项目的区域影响大小进行分析，对于旅游类、文化、交通类项目的帮助比较大。
2. 基地位置基地周边情况的分析，一般常见的有使用现状的全景照片或者分析周边建筑的关系，另外基地的红线、控制线、退线等。
3. 城市肌理分析城市与基地之间的轴线关系、公共空间、密度、朝向、间距、布局、风格等。
4. 可达性（交通）分析分析城市的的街道路网，基地的出入口、交通的灵活性。
以及城市交通的交叉口、平行道口和立体交通等，乃至铁路、航线等。
5. 区位优势与限制分析区域独特的资源与优势，以及不利条件等，有些公司称为“SWOT”分析（不准确，请自行百度“SWOT分析法”）。
6. 区位景观环境分析噪音环境、公园绿地系统、地标设施、视线分析等。
7.特殊分析图根据项目的功能、结构等进行的分析……（以下省略1万字）Ⅱ怎么画规划理念构思图分析图虽不是项目的重点，却是吸引点，前期理念构思图尤甚，虽没必要投入太多精力，但应做精做巧。
构思有一个主要的足矣，大量理念同时出动反而削弱了核心。
即便需要若干延伸性的理念去分别支撑结构、路网、重点片区等，也不宜突破主体构思。
下面说正题，我把参与的每一个文本中的前期构思理念图分两类：原则表述和方案构思，先分类介绍，接着分别展开。
一．理念构思图的特点是什么？1.原则表述类此类构思图，也是我们一般所说的模式图。
顾名思义，是运用抽象的图元组合表达原则性、基础性的构思。
画了六七年的规划图（学生时代也算哦），现在做项目的负责人了。
不知道以后还会有多长时间自己亲自画图，特把自己的一些经验教训和心得告诉大家，让大家分享一下（工作六年以下的）或呕吐一下（限比我高很多的高手）。
东西比较杂，从大的工作方法到很细微的操作都有，有不成熟的地方请赐教！第一章工作目标篇（最高层面）我们为什么要画图：-------不管你是用什么软件绘制或表达，有些废话我必须强调一下：画图时要时时刻刻记住自己的目的是什么？图纸是一种直观、准确、醒目、易于交流的表达形式。
所以我们最后完成的东西一定是能够很好的帮助我们表达自己的设计思想、表达一个规划师的观点，或者暴露一些我们想给大家展示的问题。
有了这个前提，我们就不难理解为什么大多数有价值的图纸其实是手绘的设计思路的原稿，因为它原始、纯粹、简洁，与设计者的脑袋更接近。
好的计算机绘制的图纸是什么样子的------鄙人认为：”“醒目、简洁、准确”（请大家体会一下排位次序）是好的计算机绘制图纸的标准。
要让一套图纸保持大体风格统一，每张又有鲜明的特色。
A3大小让人2米外轻度近视也能看见你要表达的主题内容，A1大小要让人在10米外灯光不足也能分辨个十之六七，不至于把工业区和居住区搞混淆,也不会把小学看成加油站。
要达到这个目的，需要有一些好的工作方法和习惯来支撑，无论是一个人搞定一个项目所有图纸还是一个工作小组合作，为了高效、高质量完成图面表达，都需要一些好的工作框架。
第二章工作方法篇（战略层面）作为项目负责人，必须作好三件事情（每个都跟画图息息相关）：把握设计思路、控制图纸深度、明确工序分工。
如果您是画图崽，碰到了一个疑似神仙大师的项目负责人（方案不做只吹，临汇报前一天通通搞定），那就有的你改的了。
比方说是一个比较简单的控规，象这种情况不要花太多时间在后期photo身上，因为有的你改的。
应当以完成cad总平面为第一要务，总平面要充分体现老板的疑似天柴的设计思想，与老板多多交流cad的总平面，得到充分肯定后，大家以此为基础分开绘制相应图纸。
城市规划图绘制方法概述城市规划图是城市规划工作的重要组成部分，用于展示城市的布局、用地分配和交通网络等关键要素。
本文将介绍城市规划图的绘制方法，包括数据收集、地图绘制和进一步的分析与优化。
数据收集在开始绘制城市规划图之前，首先需要收集大量的相关数据。
这些数据包括城市的地形地貌、土地利用情况、人口分布、交通状况等信息。
1.地形地貌数据：可以通过地形图或卫星影像来获取城市的地形地貌数据。
这些数据可以包括山脉、河流、湖泊、海洋等自然要素的位置和形状。
2.土地利用数据：通过地籍测绘、土地管理部门的数据或卫星影像等途径获取城市土地利用数据。
这些数据包括住宅区、商业区、工业区、公共设施等不同用地类型的分布情况。
3.人口数据：可以通过人口普查、社会调查、移民数据等途径获取城市的人口数据。
这些数据包括人口的数量、分布密度以及不同人口群体的特征。
4.交通数据：可以通过交通部门的数据或者交通调查来获取城市的交通数据。
这些数据包括道路网、公共交通设施、道路拥堵情况等信息。
地图绘制在收集了足够的数据后，可以开始绘制城市规划图了。
下面介绍几种常用的地图绘制方法。
1.手绘地图：这是最传统也最直观的绘图方法。
可以使用画笔和纸张，根据收集到的数据手绘城市规划图。
这种方法需要有绘图技巧和艺术造诣，可以根据需要进行适当的修饰和标注。
2.计算机辅助设计（CAD）软件：CAD软件是一种专业的绘图工具，可以利用计算机的绘图功能绘制城市规划图。
CAD软件可以根据收集到的数据进行准确的绘制，并提供丰富的绘图工具和选项。
3.地理信息系统（GIS）软件：GIS软件是一种专门用于地理数据分析和地图制作的工具。
使用GIS软件可以绘制具有空间属性的城市规划图，例如根据交通数据绘制城市交通网络图。
4.三维建模软件：三维建模软件可以将城市规划图建模成三维模型，使得城市规划更加直观。
这种方法可以通过多个角度观察城市规划，并进行虚拟漫游，有利于分析和展示城市规划效果。
CAD基础练习题一、基本操作类1. 启动和退出CAD软件。
2. 打开、保存和关闭CAD文件。
3. 设置绘图环境，包括图形单位、界限、图层等。
4. 绘制直线、矩形、圆形、椭圆形等基本图形。
5. 修改图形属性，如颜色、线型、线宽等。
6. 使用撤销、重做功能。
7. 视图操作，包括缩放、平移、旋转等。
二、绘图命令类1. 使用绝对坐标和相对坐标绘制图形。
2. 利用正交、极轴追踪功能绘制图形。
3. 绘制多段线、样条曲线。
4. 绘制多边形、圆环。
5. 绘制点、云线。
6. 复制、移动、旋转、镜像、缩放图形。
7. 剪切、延伸、打断、合并图形。
三、图层管理类1. 创建、删除、重命名图层。
2. 设置图层颜色、线型、线宽。
3. 控制图层显示状态（开/关、冻结/解冻）。
4. 设置当前图层。
5. 管理图层过滤器。
四、文字与标注类1. 创建单行文字和多行文字。
2. 设置文字样式、字体、大小、颜色。
3. 编辑文字内容。
4. 添加线性标注、对齐标注、角度标注、直径标注等。
5. 设置标注样式。
6. 编辑标注。
五、尺寸与比例类1. 设置图形比例。
2. 绘制比例尺。
3. 根据比例绘制图形。
4. 调整尺寸标注比例。
六、块与属性类1. 创建内部块。
2. 创建外部块。
3. 插入块。
4. 编辑块。
5. 添加、编辑块属性。
6. 创建动态块。
七、打印与输出类1. 设置打印设备。
2. 设置打印样式表。
3. 设置打印范围。
4. 设置打印比例。
5. 打印预览。
6. 导出图形为其他格式。
八、综合练习类1. 绘制建筑平面图。
2. 绘制机械零件图。
3. 绘制电气线路图。
4. 绘制园林景观图。
5. 绘制城市规划图。
九、高级绘图技巧类1. 使用修剪、延伸命令处理图形相交。
2. 利用图案填充创建渐变色填充和实体填充。
3. 绘制和编辑多线。
4. 使用约束条件进行参数化绘图。
5. 创建和编辑表格。
6. 使用查询工具测量距离、面积和角度。
7. 利用外部参照管理图形资源。
