电涡流式传感器

电涡流传感器测转速的工作原理
电涡流传感器是一种常用于测量转速的传感器，它通过测量电涡流的变化来实现对转速的检测。

电涡流是指当导体在磁场中运动时，由于磁感应强度的变化而产生的涡流。

电涡流传感器利用这种涡流现象来测量转速，其工作原理如下。

电涡流传感器由一对线圈和一个铁芯组成。

其中，一个线圈被称为激励线圈，另一个线圈被称为接收线圈。

当被测物体上的铁芯经过传感器时，激励线圈中通入一个交变电流，产生一个交变磁场。

这个交变磁场会引起被测物体上的涡流产生，涡流的大小与被测物体的运动速度有关。

当涡流通过接收线圈时，它会在线圈中产生一个感应电动势。

这个感应电动势与涡流的大小成正比，涡流越大，感应电动势就越大。

接收线圈中的感应电动势会被传感器解读并转换为转速信号，从而实现对转速的测量。

电涡流传感器测量转速的原理是基于涡流的阻尼效应。

当被测物体的运动速度较小时，涡流的阻尼效应较小，感应电动势较大；而当被测物体的运动速度较快时，涡流的阻尼效应较大，感应电动势较小。

因此，通过测量感应电动势的大小，可以得到被测物体的转速信息。

除了转速测量，电涡流传感器还可以用于测量其他物理量，比如位
移、压力等。

其原理相似，只是激励线圈和接收线圈的设计参数有所不同。

通过改变线圈的参数，可以使传感器适应不同的测量需求。

电涡流传感器是一种常用于测量转速的传感器，它利用涡流的阻尼效应来测量被测物体的转速。

通过测量涡流产生的感应电动势的大小，可以得到被测物体的转速信息。

电涡流传感器不仅测量精度高，而且响应速度快，因此在工业领域得到广泛应用。

电涡流传感器的工作原理
电涡流传感器是一种非接触式的测量传感器，它利用电涡流效应来检测目标物体的位置、形状和材料特性。

其工作原理如下：
1. 电涡流效应：当一个导体材料处于磁场中，通过导体的磁感应线圈，会形成一个环流在导体中流动。

这种环流被称为电涡流。

电涡流会在导体内部产生电阻，导致能量损失和热量产生。

2. 磁场感应：电涡流传感器通过磁感应线圈产生一个交变磁场。

当材料靠近传感器时，磁场感应到目标物体，并且导致目标物体内部也产生电涡流。

3. 电涡流的影响：目标物体产生的电涡流会改变传感器线圈的电感值和电阻值，从而影响传感器的输出信号。

这种改变与目标物体的特性（如电导率、导电材料的尺寸和形状等）相关。

4. 信号检测：传感器将输出信号传递给信号处理器，通过测量电感和电阻的变化来确定目标物体的位置、形状和材料特性。

总的来说，电涡流传感器通过感应目标物体内部的电涡流来检测目标物体的特性。

通过分析和处理传感器输出的信号，可以实现对目标物体的测量。

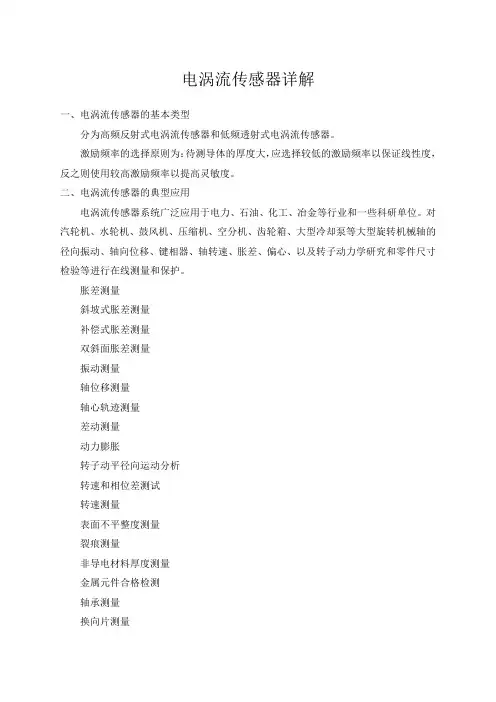

电涡流传感器详解一、电涡流传感器的基本类型分为高频反射式电涡流传感器和低频透射式电涡流传感器。

激励频率的选择原则为：待测导体的厚度大，应选择较低的激励频率以保证线性度，反之则使用较高激励频率以提高灵敏度。

二、电涡流传感器的典型应用电涡流传感器系统广泛应用于电力、石油、化工、冶金等行业和一些科研单位。

对汽轮机、水轮机、鼓风机、压缩机、空分机、齿轮箱、大型冷却泵等大型旋转机械轴的径向振动、轴向位移、键相器、轴转速、胀差、偏心、以及转子动力学研究和零件尺寸检验等进行在线测量和保护。

胀差测量斜坡式胀差测量补偿式胀差测量双斜面胀差测量振动测量轴位移测量轴心轨迹测量差动测量动力膨胀转子动平径向运动分析转速和相位差测试转速测量表面不平整度测量裂痕测量非导电材料厚度测量金属元件合格检测轴承测量换向片测量1、相对振动测量测量径向振动，可以由它分析轴承的工作状态，还可以看到分析转子的不平衡，不对中等机械故障。

电涡流传感器系统可以提供对于下列关键或是基础机械状态监测所需要的信息：●工业透平，蒸汽/燃气●压缩机，径向/轴向●膨胀机●动力发电透平，蒸汽/燃气/水利●发动马达●发动机●励磁机●齿轮箱●泵●风箱●鼓风机●往复式机械（1）相对振动测量（小型机械）振动测量同样可以用于对一般性的小型机械进行连续监测。

电涡流传感器系统可为如下各种机械故障的早期判别提供重要信息：●轴的同步振动●油膜失稳●转子摩擦●部件松动●轴承套筒松动●压缩机踹振●滚动部件轴承失效●径向预载，内部/外部包括不对中●轴承巴氏合金磨损●轴承间隙过大，径向/轴向●平衡（阻气）活塞●联轴器“锁死”磨损/失效●轴裂纹●轴弯曲●齿轮咬合问题●电动马达空气间隙不匀●叶轮通过现象●透平叶片通道共振（2）偏心测量偏心是在低转速的情况下，电涡流传感器系统可对轴弯曲的程度进行测量，这些弯曲可由下列情况引起：●原有的机械弯曲●临时温升导致的弯曲●重力弯曲●外力造成的弯曲偏心的测量，对于评价旋转机械全面的机械状态，是非常重要的。

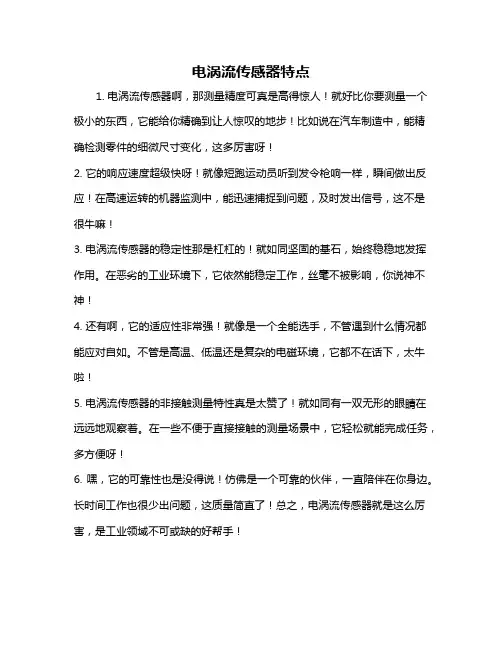

电涡流传感器特点
1. 电涡流传感器啊，那测量精度可真是高得惊人！就好比你要测量一个极小的东西，它能给你精确到让人惊叹的地步！比如说在汽车制造中，能精确检测零件的细微尺寸变化，这多厉害呀！
2. 它的响应速度超级快呀！就像短跑运动员听到发令枪响一样，瞬间做出反应！在高速运转的机器监测中，能迅速捕捉到问题，及时发出信号，这不是很牛嘛！
3. 电涡流传感器的稳定性那是杠杠的！就如同坚固的基石，始终稳稳地发挥作用。

在恶劣的工业环境下，它依然能稳定工作，丝毫不被影响，你说神不神！
4. 还有啊，它的适应性非常强！就像是一个全能选手，不管遇到什么情况都能应对自如。

不管是高温、低温还是复杂的电磁环境，它都不在话下，太牛啦！
5. 电涡流传感器的非接触测量特性真是太赞了！就如同有一双无形的眼睛在远远地观察着。

在一些不便于直接接触的测量场景中，它轻松就能完成任务，多方便呀！
6. 嘿，它的可靠性也是没得说！仿佛是一个可靠的伙伴，一直陪伴在你身边。

长时间工作也很少出问题，这质量简直了！总之，电涡流传感器就是这么厉害，是工业领域不可或缺的好帮手！。

电涡流式传感器工作原理
电涡流式传感器是一种非接触式传感器，主要利用了电涡流效应来测量物体的位置、形状、速度等参数。

其工作原理如下：
1. 传感器的工作基于电磁感应原理，其中包括了物体的相对运动、时变磁场和感应电动势之间的相互作用。

2. 传感器中的探测线圈通常由薄线圈绕组构成，通过电流激励线圈产生交变磁场。

3. 当目标物体靠近传感器时，它会产生电涡流，即由于交变磁场的存在而在目标物体表面产生感应电流。

4. 感应电流的大小和方向取决于目标物体的导电性和形状，并且具有弱化交变磁场的作用。

5. 接收线圈位于激励线圈旁边，用于感应目标物体产生的电涡流。

6. 接收线圈在感应电流的作用下产生感应电动势，该电动势的大小和方向与感应电流成正比。

7. 通过测量接收线圈的感应电动势，可以推断出目标物体的位置、形状、速度等参数。

电涡流式传感器的优点是具有快速响应、高精度、非接触式测
量、无需额外装置等特点。

它可以用于工业自动化、机械加工、材料检测等领域。

电涡流传感器实验总结电涡流传感器是一种常用的非接触式传感器，主要用于测量金属导体表面的涡流损耗，广泛应用于工业生产和科学研究领域。

在本次实验中，我们对电涡流传感器进行了深入的研究和实验，现将实验总结如下。

首先，我们对电涡流传感器的工作原理进行了深入了解。

电涡流传感器利用感应电磁场与金属导体产生的涡流相互作用的原理，通过测量涡流损耗来实现对金属导体表面缺陷的检测和测量。

在实验中，我们通过理论分析和实验操作，深入了解了电涡流传感器的工作原理及其在实际应用中的重要性。

其次，我们进行了电涡流传感器的性能测试。

通过搭建实验平台，我们对电涡流传感器的灵敏度、稳定性和测量精度等性能进行了全面的测试。

实验结果表明，电涡流传感器具有高灵敏度、良好的稳定性和较高的测量精度，能够满足工业生产和科学研究中对金属导体表面缺陷检测和测量的需求。

此外，我们还对电涡流传感器在实际应用中的优缺点进行了分析。

电涡流传感器具有非接触式、高精度、快速响应等优点，能够实现对金属导体表面缺陷的高效检测和测量；但同时也存在着对金属材料和导体形状的限制、对环境电磁干扰敏感等缺点。

因此，在实际应用中需要根据具体情况进行合理选择和使用。

最后，我们对电涡流传感器的未来发展进行了展望。

随着科学技术的不断进步和工业生产的不断发展，电涡流传感器作为一种重要的非接触式传感器，将会在材料检测、航空航天、汽车制造等领域发挥越来越重要的作用。

同时，随着新材料、新工艺的不断涌现，电涡流传感器的性能和应用范围也将得到进一步的提升和拓展。

总的来说，本次实验对电涡流传感器进行了全面的研究和实验，深入了解了其工作原理、性能特点以及在实际应用中的优缺点，对于我们进一步深入研究和应用电涡流传感器具有重要的意义。

希望通过我们的努力，能够为电涡流传感器的发展和应用做出更大的贡献。

电涡流传感器的工作原理
电涡流传感器是一种接近传感器，主要用于检测金属物体的接近程度或位置。

它基于一个称为电涡流的现象，当金属物体靠近电涡流传感器时，会在金属物体上产生感应电流。

工作原理如下：电涡流传感器由一个激励线圈和一个检测线圈组成。

激励线圈通以交流信号，产生一个变化的磁场。

当金属物体靠近激励线圈时，金属物体会产生一个感应电流，这个感应电流又会产生一个反向磁场。

反向磁场会影响到激励线圈中的磁场，使磁场发生变化。

变化的磁场又会通过感应线圈产生感应电压。

感应电压的幅值和频率与金属物体与电涡流传感器之间的距离和速度有关。

通过测量感应电压的幅值和频率，就可以确定金属物体的接近程度或位置。

一般来说，金属物体越接近电涡流传感器，感应电压的幅值越大，频率也越高。

电涡流传感器的工作原理基于电磁感应，利用金属物体产生的感应电流来检测金属物体与传感器之间的距离或位置。

它具有高精度、高灵敏度和快速响应的特点，广泛应用于工业自动化控制和非接触测量领域。

电涡流传感器工作原理
电涡流传感器是一种非接触式传感器，利用了电涡流现象进行测量。

其工作原理可以简单描述如下：
1. 电涡流现象：当导体材料处于可变磁场中时，由于磁通的变化会在导体表面诱导出涡流，这被称为电涡流现象。

2. 传感器结构：电涡流传感器通常由一个线圈和一个可变磁场源组成。

线圈中通以高频交流电流，产生一个可变的磁场。

3. 目标物体接近传感器：当目标物体接近传感器时，目标物体会改变传感器的磁场分布。

这是因为目标物体本身也具有导电特性，导致磁场穿过目标物体时，被诱导出额外的涡流。

4. 电涡流的影响：目标物体导致涡流的存在，会改变线圈的电阻和自感。

这些变化会导致线圈的阻抗发生变化。

5. 阻抗测量：通过测量线圈的阻抗变化，可以得到目标物体与传感器之间的距离或其它相关信息。

通常借助电桥等电路来实现精确的阻抗测量。

6. 数据处理：传感器的输出信号经过放大、滤波和AD转换等处理后，才能得到最终的距离测量结果或其它相关信息。

总结：电涡流传感器利用物体对传感器磁场的干扰来获取目标物体的相关信息。

通过测量阻抗变化来间接测量目标物体与传感器之间的距离、速度、位置或其它与电涡流现象有关的特性。

电涡流传感器的原理及应用一、电涡流传感器的原理电涡流传感器（电涡流探测器，Eddy Current Sensor，ECS）是一种基于电涡流原理的在线实时测定仪器。

它利用的原理是，当在一个电磁介质中产生电磁场时，电流会在介质中流动产生电涡流，电涡流的流动方向及大小受介质的性质和电磁场强度的影响，而这些变化则反映出物体的变化。

电涡流传感器，全称Eddy Current Sensor，是一种非接触式的电磁传感器，它大多用于测量内部和表面的特性非常好的金属材料，也可以用于测量金属孔道内部的特性，它非常容易安装在设备上而且具有噪声抑制功能，可以用于测量各种形状的物体，它可以把一个对象转换成电信号，并且可以监测其变化。

电涡流传感器是一种可用于在线测量和检测金属材料和金属表面的电磁测量仪器，它利用在磁介质沿磁次中的电阻（电导）变化而发出信号，从而实现对金属表面形状及组成的测量。

电涡流传感器有很多种类，如抗聚焦传感器，分解焦点传感器，曝光传感器，轨迹传感器，缝隙传感器，缺陷检测传感器等。

电涡流传感器的基本原理是利用电磁感应原理，在电磁介质中产生一个被称为涡流的微小电流，并利用涡流形成的电磁场来检测物体的变化。

具体来说，当在电磁介质中产生一个电磁场时，电流在介质中流动，这些电流构成了电涡流，电涡流的流动方向及大小受介质的性质和电磁场强度的影响，而这些变化则反映出物体的变化。

二、电涡流传感器应用1、缝隙检测电涡流传感器可以用于测量金属缝隙的大小，缝隙是指一个金属件上不规则的空洞。

电涡流传感器的安装通常放在缝隙的一端，通过检测缝隙的大小，进而可以检测到另一端的特性。

2、缺陷检测电涡流传感器可以用于检测金属材料内部的缺陷，可以检测到金属材料的裂纹、气孔等缺陷，即使这些缺陷细微，也可以被电涡流传感器检测到。

3、表面形貌检测电涡流传感器可以用于测量金属表面形貌，即金属表面的凹凸、高低等等，这对于精细化加工非常重要，可以帮助提高最终产品的精度。

电涡流式传感器电涡流传感器是一种能将机械位移，振幅和转速等参量转换成电信号输出的非电量电测装置。

它由探头，变换器，连接电缆及被测导体组成，是实现非接触测量的理想工具。

其最大特点就是结构简单，可以实现非接触测量，具有灵敏度高、抗干扰能力强、频率响应宽、体积小等特点，因此在工业测量领域得到了越来越广泛的应用。

一、基本工作原理当金属导体置于变化的磁场中，导体内就会产生感应电流，这种电流就像水中的漩涡那样，在导体内部形成闭合回路，我们通常称之为电涡流，称这种现象为涡流效应。

电涡流传感器就是在涡流效应的基础上建立起来的。

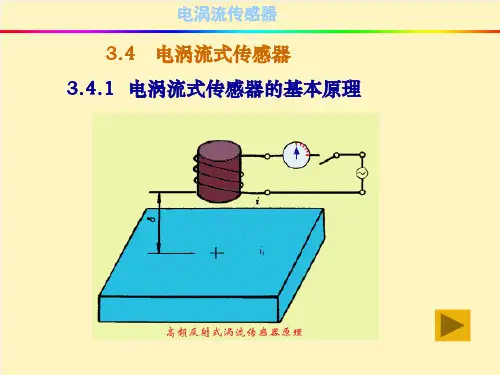

电涡流传感器的基本原理如图1所示。

一个通有交变电流1I 的传感线圈，由于电流的周期性变化，在线圈周围就产生了一个交变磁场1H 。

如被测导体置于该磁场范围之内，被测导体便产生涡流2I ，电涡流也将产生一个新的磁场2H ，2H 和1H 方向相反，由于磁场2H 的反作用使通电线圈的等效阻抗发生变化。

当金属导体靠近线圈时，金属导体产生涡流的大小与金属导体的电阻率ρ、磁导率μ、厚度t 、线圈与金属导体间的距离s 以及线圈激励电流的大小和角频率ω等参数有关。

如固定其中某些参数，就能按涡流的大小测量出另外一些参数。

为了简化问题，我们把金属导体理解为一个短路线圈，并用2R 表示这个短路线图2 等效电路U图1 电涡流式传感器基本原理示意图1—传感线圈；2—金属导体 2圈的电阻；用2L 表示它的电感；用M 表示它与空心线圈之间的互感；再假设电涡流空心线圈的电阻与电感分别为1R 和1L ，就可画出如图2所示的等效电路。

经推导电涡流线圈受被测金属导体影响后的等效阻抗为L j R L L R M L j L R M R R I U Z ωωωωωωω+=⎪⎪⎭⎫ ⎝⎛+-+⎪⎪⎭⎫ ⎝⎛++==22222222122222222111 式中R —电涡流线圈工作时的等效电阻； L —电涡流线圈工作时的等效电感。

由上式可知，等效电阻、等效电感都是此系统互感系数平方的函数。

电涡流电感式传感器工作原理1. 什么是电涡流电感式传感器？好嘞，咱们先从最基本的说起，电涡流电感式传感器可不是一块普通的铁疙瘩，它是个非常聪明的小家伙。

你可以把它想象成一位“探测员”，在各种工业应用中，悄悄地帮我们监测一些重要的数据，比如金属的距离、位置和速度。

这东西的原理可真有趣，咱们一起来揭开它的神秘面纱！1.1 工作原理简介简单来说，这个传感器的工作原理是基于电涡流的现象。

你知道吗，电涡流其实就像是在水里转圈的漩涡，当你把导体放到一个变化的磁场中，就会引发电涡流的产生。

这些电涡流在导体内部环绕流动，就像小鱼在水中打转一样，而这些流动的电流又会产生一个与磁场相互作用的力。

哎呀，这就是电涡流的魅力所在！1.2 生活中的应用说到这里，可能有朋友会问，这玩意儿具体用在哪呢？呵呵，别急，我来给你普及一下。

电涡流电感式传感器在很多地方都能派上用场，像是汽车的防撞系统、金属加工行业的检测设备，还有在航空航天领域的监测系统。

换句话说，它可是个“万金油”，有着不可或缺的地位，听着就让人觉得靠谱吧？2. 具体工作过程好了，接下来咱们聊聊它的具体工作过程。

想象一下，你把这个传感器放在一个金属表面附近，当这个金属靠近传感器时，传感器就会发出一个交变的磁场。

这时候，哇哦，金属里就开始“嗡嗡”作响，产生电涡流。

这些电涡流的大小和方向会随金属的距离变化而变化，哎，这就是传感器的“心跳”。

2.1 电流和信号这些电涡流不仅仅是看起来酷炫，它们还会产生一个反向的磁场，这个磁场就像是个信号灯，告诉传感器“嘿，金属离我有多远”。

而这个信号会被转换成电压或电流，然后传递给控制系统。

你看，这玩意儿真的是“巧妙至极”，利用简单的原理，实现了复杂的检测任务。

2.2 特点与优点更有趣的是，电涡流电感式传感器有很多优点。

首先，它的响应速度那可是杠杠的，几乎瞬间就能捕捉到变化。

其次，它对金属表面的要求也不高，形状、大小、材料都可以，不像某些传感器那么挑剔。
