电涡流传感器(位移)

电涡流传感器位移实验报告总结
电涡流传感器是一种非接触式测量仪器，可以用于测量金属表面的位移、振动和形状等参数。

本次实验旨在通过使用电涡流传感器来测量铝合金试样不同位置处的位移，并分析其测量结果。

实验步骤如下：首先将铝合金试样放置在试验台上，然后将电涡流传感器放置在试样表面，通过旋钮调节传感器与试样之间的距离，并选择合适的频率进行测量。

在测量过程中，需要将试样固定在试验台上，避免试样在测量过程中移动。

经过多次实验，我们得到了不同位置处的位移数据，并进行了分析。

实验结果表明，铝合金试样的位移与传感器与试样的距离、频率以及试样表面的形状等因素密切相关。

当传感器与试样的距离较小时，测量结果较为准确；而当频率较高时，测量结果的精度也会得到提高。

此外，试样表面的形状和光洁度也会对测量结果产生影响，因此在测量过程中需要注意保持试样表面的平整和清洁。

通过本次实验，我们不仅掌握了电涡流传感器的测量原理和使用方法，还深入了解了电涡流传感器在位移测量方面的应用。

同时，我们也发现了实验中存在的一些问题，例如在调节传感器与试样之间的距离时需要非常仔细，否则会影响测量结果的准确性。

因此，在使用电涡流传感器进行位移测量时，需要认真对待每一个细节，以确保测量结果的准确性和可靠性。

本次实验为我们提供了一次宝贵的机会，让我们更深入地了解了电涡流传感器的应用和工作原理，同时也让我们体验到了科学实验的乐趣和挑战。

我们相信，在今后的学习和工作中，这一经验将对我们产生重要的启示和帮助。

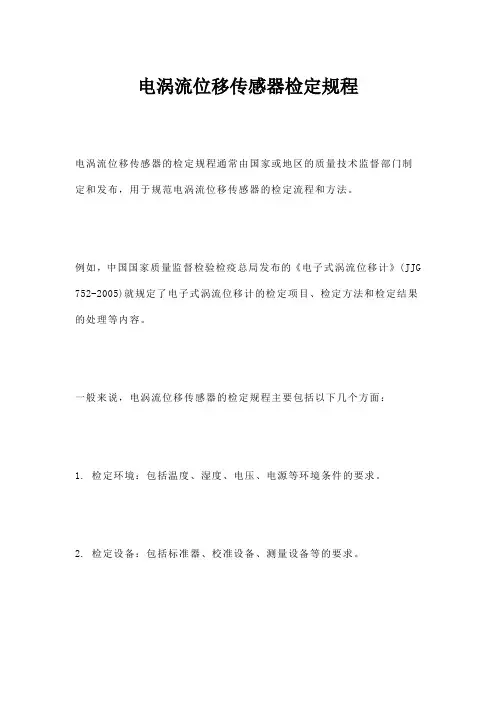

电涡流位移传感器检定规程
电涡流位移传感器的检定规程通常由国家或地区的质量技术监督部门制
定和发布，用于规范电涡流位移传感器的检定流程和方法。

例如，中国国家质量监督检验检疫总局发布的《电子式涡流位移计》(JJG 752-2005)就规定了电子式涡流位移计的检定项目、检定方法和检定结果的处理等内容。

一般来说，电涡流位移传感器的检定规程主要包括以下几个方面：
1. 检定环境：包括温度、湿度、电压、电源等环境条件的要求。

2. 检定设备：包括标准器、校准设备、测量设备等的要求。

3. 检定方法：包括测量范围、分辨力、零点稳定性、线性、重复性、稳定性等检定项目的方法。

4. 检定结果的处理：包括数据处理、误差校正、数据记录、数据报告等内容。

5. 检定周期：包括电涡流位移传感器的首次检定、后续检定和周期检定的时间要求。

以上就是电涡流位移传感器检定规程的一些基本内容，具体的规程可能会根据传感器类型、测量范围、精度等级等因素有所不同。

电涡流传感器位移特性实验报告
一、实验目的
通过实验研究电涡流传感器的位移特性，了解电涡流传感器的工作原理和应用范围。

二、实验原理
三、实验器材
1.电涡流传感器
2.信号发生器
3.示波器
4.金属样品
四、实验步骤
1.将电涡流传感器固定在实验台上，将金属样品放在传感器的检测区域内。

2.连接信号发生器和示波器，设置合适的频率和电压。

3.逐渐增加金属样品的位移，观察信号发生器输出的频率和示波器显示的波形变化。

4.记录金属样品位移和传感器输出信号的对应关系。

五、实验结果
在实验中，我们逐渐增加金属样品的位移，观察信号发生器输出的频
率和示波器显示的波形变化。

根据实验结果，可以得到金属样品的位移和
传感器输出信号的对应关系。

六、实验讨论
通过实验，我们发现位移增加时，传感器输出信号的频率也相应增加。

这是因为金属样品位移增加时，电涡流的密度和分布发生变化，导致传感
器测量到的电磁感应信号频率发生变化。

七、实验结论
通过本次实验，我们了解了电涡流传感器的位移特性，得到了金属样
品位移和传感器输出信号的对应关系。

电涡流传感器可以通过测量金属物
体表面电涡流的变化来检测金属物体位移，具有广泛的应用前景。

八、实验感想。

电涡流传感器系统的工作原理是电涡流效应，属于一种电感式测量原理。

电涡流效应源自振荡电路的能量。

而电涡流需要在可导电的材料内才可以形成。

给传感器探头内线圈导入一个交变电流以在探头线圈周围形成一个磁场。

如果将一个导体放入这个磁场,根据法拉第电磁感应定律激发出电涡流。

根据楞兹定律,电涡流的磁场方向与线圈磁场正好相反,而这将改变探头内线圈的阻抗性能参数测量量程1mm 2mm 4mm 5mm 12.5mm 20mm 25mm 50mm探头直径Φ6mm Φ8mm Φ11mm Φ17mm Φ30mm Φ40mm Φ50mm Φ60mm线性误差≤±0.25 ≤±0.25 ≤±0.5 ≤±0.5 ≤±1 ≤±1 ≤±1 ≤±2 (%FS)分辨率0.05um 0.1um 0.2um 0.25um 0.625um 1.0um 1.25um 2.5um重复性0.1um 0.2um 0.4um 0.5um 1.25um 2.0um 2.5um 5um频率响应0～10KHz 0～8KHz 0～2KHz 0～1KHz (-3dB)输出信号0～5V，0～10V，4～20mA，RS485电压型+9～18VDC，+18～36VDC或±15V～±18VDC可选供电电压电流型+22～30VDC,RS485型+12VDC电压型＜45mA工作电流电流型＜25mARS485型＜40mA纹波≤20mV系统温漂≤0.05%/℃静态灵敏度根据输出信号和对应量程而定电压输出：负载能力＜10KΩ输出负载电流输出：负载能力＜500Ω标定时（20±5）℃环境温度探头-30℃～+150℃使用温度前置器-30℃～+85℃探头 IP67防护等级前置器 IP65探头电缆默认2m，可定制电源电缆默认2m，可定制接线定义电流型电压型RS485 棕线电源正 +24VDC 电源正 +12VDC或+24VDC 电源正 +12VDC黑线空电源负 0V 电源负 0V蓝线电流输出 OUT 输出正 OUT+ RS485 A+白线空输出负 OUT- RS485 B-屏蔽线接大地 GND 接大地 GND 接大地 GND探头典型结构图示在制作过程中，探头头部体一般采用耐高温ABS+PC工程塑料，通过“二次注塑”成型将线圈密封其中。

电涡流传感器位移实验一、实验目的：了解电涡流传感器测量位移的工作原理和特性。

二、基本原理：电涡流式传感器是一种建立在涡流效应原理上的传感器。

电涡流式传感器由传感器线圈和被测物体（导电体—金属涡流片）组成，如图22.1.1所示。

根据电磁感应原理，当传感器线圈（一个扁平线圈）通以交变电流（频率较高，一般为1MHz～2MHz）I1时，线圈周围空间会产生交变磁场H1，当线圈平面靠近某一导体面时，由于线圈磁通链穿过导体，使导体的表面层感应出呈旋涡状自行闭合的电流I2，而I2所形成的磁通链又穿过传感器线圈，这样线圈与涡流“线圈”形成了有一定耦合的互感，最终原线圈反馈一等效电感，从而导致传感器线圈的阻抗Z发生变化。

我们可以把被测导体上形成的电涡等效成一个短路环，这样就可得到如图22.1.2的等效电路。

图中R1、L1为传感器线图22.1.1 电涡流传感器原理图图22.1.2 电涡流传感器等效电路图圈的电阻和电感。

短路环可以认为是一匝短路线圈，其电阻为R2、电感为L2。

线圈与导体间存在一个互感M，它随线圈与导体间距的减小而增大。

根据等效电路可列出电路方程组：通过解方程组，可得I1、I2。

因此传感器线圈的复阻抗为：线圈的等效电感为：线圈的等效Q值为：Q＝Q0{[1-(Ｌ2ω2Ｍ2)/(Ｌ1Ｚ22)]／［1+(R2ω2Ｍ2)/(R1Ｚ22)］}式中：Q0 —无涡流影响下线圈的Ｑ值，Q0＝ωＬ1／R1；Ｚ22—金属导体中产生电涡流部分的阻抗，Ｚ22＝R22+ω2L22。

由式Z、L和式Ｑ可以看出，线圈与金属导体系统的阻抗Z、电感L和品质因数Ｑ值都是该系统互感系数平方的函数，而从麦克斯韦互感系数的基本公式出发，可得互感系数是线圈与金属导体间距离x(H)的非线性函数。

因此Z、L、Ｑ均是ｘ的非线性函数。

虽然它整个函数是一非线性的，其函数特征为"S"型曲线，但可以选取它近似为线性的一段。

其实Z、L、Ｑ的变化与导体的电导率、磁导率、几何形状、线圈的几何参数、激励电流频率以及线圈到被测导体间的距离有关。

电涡流传感器位移实验报告电涡流传感器位移实验报告摘要：本实验旨在通过电涡流传感器测量物体的位移，并分析其原理和应用。

通过实验发现，电涡流传感器具有高灵敏度、快速响应和非接触式等特点，适用于工业自动化、机械加工和材料测试等领域。

本实验结果可为电涡流传感器的实际应用提供参考。

引言：电涡流传感器是一种利用电磁感应原理测量物体位移的传感器。

其工作原理是通过感应线圈产生的交变磁场诱发物体表面的涡流，进而测量物体位移。

电涡流传感器具有高灵敏度、快速响应和非接触式等特点，广泛应用于工业自动化、机械加工和材料测试等领域。

实验方法：本实验使用一台电涡流传感器和一块金属板进行位移测量。

首先，将金属板固定在实验台上，使其与传感器平行。

然后，将传感器的感应线圈靠近金属板表面，并连接到示波器上。

最后，通过调节传感器与金属板的距离，观察示波器上的波形变化。

实验结果：实验中，我们发现当传感器与金属板的距离逐渐减小时，示波器上的波形幅度逐渐增大。

当传感器与金属板的距离为零时，波形幅度达到最大值。

这说明传感器能够感应到金属板表面的涡流，并随着距离的减小而增强。

讨论：根据实验结果，我们可以得出结论：电涡流传感器的灵敏度与物体与传感器的距离成反比。

当物体与传感器的距离越近，感应到的涡流越强，波形幅度也越大。

这是因为当物体靠近传感器时，感应线圈产生的磁场能够更好地诱发物体表面的涡流。

电涡流传感器的应用十分广泛。

在工业自动化领域，它可以用于测量机械零件的位移和变形，以及监测设备的运行状态。

在机械加工领域，电涡流传感器可以用于检测工件的尺寸和表面质量，提高加工精度。

在材料测试领域，电涡流传感器可以用于评估材料的导电性和磁导率等特性。

然而，电涡流传感器也存在一些限制。

首先，它只适用于导电性材料的位移测量，对于非导电性材料无法工作。

其次，传感器与物体之间的距离需要保持一定范围，过大或过小都会影响测量结果。

此外，传感器的价格相对较高，对于一些应用场景来说可能不太经济实用。

电涡流传感器位移特性实验
实验目的：
研究电涡流传感器的位移特性。

实验原理：
电涡流传感器是利用电涡流现象进行测量的传感器。

当导体中存在变化的磁场时，就会形成涡流，导致导体表面电流密度分布不均匀，这种现象称为电涡流现象。

电涡流传感器是利用这种现象进行测量的。

电涡流传感器由一个固定的线圈和一个可动的导体组成，当可动导体相对于线圈发生位移时，会产生涡流，从而改变线圈的电阻值，进而得到位移信息。

实验器材：
电涡流传感器、信号放大器、信号采集器、示波器、位移台、自行设计的位移系统等。

实验步骤：
1. 将电涡流传感器固定在一定的位置上，接上信号放大器并连接示波器。

2. 在示波器上观察电涡流传感器输出信号的波形和大小。

3. 将电涡流传感器放置在位移台上，在不同的位移位置上对预期的位移系统进行移动操作。

4. 在每个位移位置上读取电涡流传感器输出信号的波形和大小。

5. 将实验数据进行处理和分析，得到电涡流传感器的位移特性曲线。

实验注意事项：
1. 实验过程中要注意调整信号放大器的增益和滤波器的带宽，以保证信号的质量。

2. 移动位移系统时要注意操作轻柔，避免对电涡流传感器和位移系统造成损坏。

3. 实验结束后要注意恢复实验现场和接线状态，并注意设备的安全。

一、实验目的1. 理解涡流传感器的工作原理及其在位移测量中的应用。

2. 掌握电涡流传感器位移测量的基本操作流程。

3. 分析电涡流传感器在不同位移条件下的测量特性。

二、实验原理电涡流传感器是利用电磁感应原理进行非接触式测量的传感器。

当高频电流通过传感器线圈时，会在其周围产生交变磁场。

当金属被测物体靠近该磁场时，会在物体表面产生感应电流，即电涡流。

电涡流的产生会消耗部分能量，从而改变传感器线圈的阻抗，进而影响线圈的输出电压。

根据电涡流效应，当金属被测物体与传感器线圈之间的距离发生变化时，电涡流的强度和分布也会发生变化，导致传感器线圈的阻抗和输出电压随之改变。

通过测量线圈阻抗或输出电压的变化，可以实现对金属被测物体位移的测量。

三、实验器材1. 电涡流传感器2. 被测金属圆片3. 测微头4. 数显电压表5. 直流电源6. 连接导线7. 主控箱四、实验步骤1. 将电涡流传感器安装在主控箱上，并将传感器输出线接入实验模块的标有“TI”的插孔中。

2. 将测微头端部装上铁质金属圆片，作为电涡流传感器的被测体。

3. 将电涡流传感器输出线接入实验模块的输出端Vo，并与数显电压表输入端Vi相接。

4. 将实验模块输出端Vo与数显电压表输入端Vi相接，并选择电压20V档。

5. 用连接导线从主控台接入15V直流电源到模块上标有15V的插孔中，同时主控台的地与实验模块的地相连。

6. 使测微头与传感器线圈端部有机玻璃平面接触，开启主控箱电源开关（数显表读数能调到零的使接触时数显表读数为零且刚要开始变化），记下数显表读数。

7. 每隔0.1mm读取一次数显表读数，直到输出几乎不变为止。

8. 将结果列入表格，并绘制位移-电压曲线。

五、实验结果与分析1. 位移-电压曲线如图所示，可以看出电涡流传感器具有较好的线性度，且在较小的位移范围内，其测量精度较高。

2. 通过曲线拟合，可以得到电涡流传感器的线性区域，并选择最佳工作点进行位移测量。

电涡流位移传感器原理
电涡流位移传感器利用了涡流效应来测量物体的位移。

涡流效应是指当一个导体在变化的磁场中移动时，会在导体内产生感应电流，进而产生磁场，这个磁场又会与变化的磁场相互作用，从而产生涡流。

涡流的大小与导体的导电性、磁场的强度、导体形状等因素有关。

电涡流位移传感器由一个线圈和一个金属圆盘组成。

当线圈中通过交流电时，会在金属圆盘上产生一个交变的磁场。

如果金属圆盘处于静止状态，那么它不会有涡流产生，因为没有磁场的变化。

但是，当金属圆盘受到外力作用而移动时，它会穿过线圈中的磁场，从而产生感应电流和涡流。

涡流产生的感应电流会经过线圈回路，形成一个感应电压。

这个感应电压与金属圆盘的位移成正比。

通过测量感应电压的大小，可以确定金属圆盘的位移量。

因此，通过测量感应电压的变化，就可以得到物体的位移信息。

电涡流位移传感器的优点是具有高精度、无接触、非破坏性等特点。

它常被应用于机械设备的位移测量、液位测量、压力测量等领域。
