机械制图与cad基础知识点

机械制图与cad基础知识机械制图基础常识：一、图样的表达方法1 将机件向投影面投影时所得到的图形，称为视图。

视图有基本视图、局部视图、斜视图和旋转视图四种。

2 机件向基本投影面投影所得的图形，称为基本视图。

包含三个常用基本视图：1〕主视图由前向后投影所得的视图，反映物体的长度和高度；2〕俯视图由上向下投影所得的视图，反映物体的长度和宽度；3〕左视图由左向右投影所得的视图，反映物体的高度和宽度；4〕三个视图之间的投影规律为：主视、俯视长对正〔等长〕主视、左视高平齐〔等高〕俯视、左视宽相等〔等宽〕3 局部视图：将机件的某一部分向基本抽影面投影所得的视图，称为局部视图。

一般在局部视图上方标出视图的名称“*向”，在相应的视图四周用箭头指明投影方向，并注上同样的字母。

4 旋转视图：假想将机件的倾斜部分旋转到与某一选定的基本投影面平行后再向该投影面投影所得的视图。

一般在旋转视图上方标出视图的名称“*向旋转”。

5 斜视图：用来表达机件上倾斜部分的实形，所以其余部分就不必全部画出而用波浪线断开。

6 剖视图：假想用剖切面剖开机件，将外在观测者和剖切面之间的部分移去，而将其余部分向投影面投影所得的图形。

一般在剖视图上方标出“*-*”向。

按剖切范围的大小、剖视可分为全剖视图，半剖视图和局部视图。

1〕全剖视图：用剖切面完全地剖开机件所得的视图。

适用于内形比较繁复、形状比较简约的零件。

2〕半剖视图：当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，可以对称中心线为界，一半画也剖视，另一半画成视图的图形。

常采纳它来表达内形状状都比较繁复的对称机件。

3〕局部剖视图：用剖切面局部地剖开机件所得的剖视图。

7 剖面图：用剖切面将机件的某处切断，仅画出的图形。

剖视图与剖面图的区分在于：剖面仅画出机件上剖切处断面的投影，而剖视图要求画出剖切后机件的投影。

8 局部放大图：将机件的部份结构，用大于原图形的比例画出的图形。

二、尺寸及公差1 组合体是由假设干个基本几何体按肯定的位置和方式组合而成，它的尺寸包括以下三种：1〕定形尺寸表示各基本几何体大小〔长、宽、高〕的尺寸。

CAD机械制图识图⼋⼤基础知识！机械制图是机械⼯程语⾔，⽤图样表⽰机械产品的结构形状、尺⼨⼤⼩、⼯作原理和技术要求，是机械设计与机械制造的基础学科，每⼀个从事机械⾏业的⼈员都应该懂机械制图。

但是很多⼈知道机械制图原理，却不知道如何⽤CAD制图软件去实现它，下⾯我们给⼤家简单讲解CAD机械制图⼊门知识点：在学习机械CAD软件前，要先学好机械制图，因为机械制图是基础。

1、学习机械制图，要注意培养⾃⼰空间想象⼒，要多看物体，最好是根据物体的图纸分析物体。

2、要常练习，制图的⽅法和技巧是在平时⼀点点积累起来的，练熟了，到⽤时才能游刃有余。

3、把复杂的问题简单化。

在平时去积累⼀些结构，先把简单结构的三视图搞懂，再尝试着把它们组合。

我们可以把⼀个复杂的组合体看成是由简单的结构组合成，复杂的图，只要你从深层次去观察，就只剩下你头脑中的简单结构啦。

4、学好标准件与常⽤件的画法，标准件与常⽤件的画法往往是简单化了的，但要注意它们的画法，对于初学者来说，这是最容易出错的地⽅，⽐如，螺纹和螺纹联接就是⼀个值得注意的地⽅。

5，注意学好剖视图，断⾯图，局部放⼤图的表达⽅法！6，细⼼，制图是⼀个细致活⼉。

条线的位置、长度，都要求认真画好；不要漏画线条也不要多画线条，这是最⾼要求也是最基础的要求！7、多看标准，学习致⽤，实践出真知。

8、常和业内⼈⼠交流，到⽹上看看相关内容，这有助于开拓视野，得到意想不到的知识。

⼀、零件图的内容1）标题栏：位于图中的右下⾓，标题栏⼀般填写零件名称、材料、数量、图样的⽐例，代号和图样的责任⼈签名和单位名称等。

标题栏的⽅向与看图的⽅向应⼀致。

2）⼀组图形：⽤以表达零件的结构形状，可以采⽤视图、剖视、剖⾯、规定画法和简化画法等表达⽅法表达。

3）必要的尺⼨：反映零件各部分结构的⼤⼩和相互位置关系，满⾜零件制造和检验的要求。

4）技术要求：给出零件的表⾯粗糙度、尺⼨公差、形状和位置公差以及材料的热处理和表⾯处理等要求。

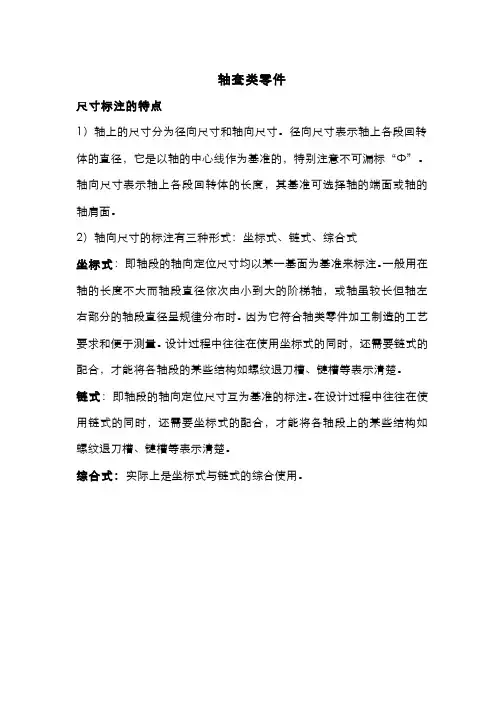

轴套类零件尺寸标注的特点1）轴上的尺寸分为径向尺寸和轴向尺寸。

径向尺寸表示轴上各段回转体的直径，它是以轴的中心线作为基准的，特别注意不可漏标“Φ”。

轴向尺寸表示轴上各段回转体的长度，其基准可选择轴的端面或轴的轴肩面。

2）轴向尺寸的标注有三种形式：坐标式、链式、综合式坐标式：即轴段的轴向定位尺寸均以某一基面为基准来标注。

一般用在轴的长度不大而轴段直径依次由小到大的阶梯轴，或轴虽较长但轴左右部分的轴段直径呈规律分布时。

因为它符合轴类零件加工制造的工艺要求和便于测量。

设计过程中往往在使用坐标式的同时，还需要链式的配合，才能将各轴段的某些结构如螺纹退刀槽、键槽等表示清楚。

链式：即轴段的轴向定位尺寸互为基准的标注。

在设计过程中往往在使用链式的同时，还需要坐标式的配合，才能将各轴段上的某些结构如螺纹退刀槽、键槽等表示清楚。

综合式：实际上是坐标式与链式的综合使用。

盘盖类零件尺寸标注的特点径向尺寸和轴向尺寸：径向尺寸表示位于零件同一轴线而直径不同的外圆以及在同一直径的圆周上均布的小孔，以轴线作为基准的。

轴向尺寸表示零件各段外圆的长度，其基准可选择某些端面或对称面。

轮毂、轮缘、轮辐的尺寸：轮毂、轮缘、轮辐的尺寸应在特征视图上标注椭圆形轮辐的尺寸：对于截面逐渐变化的椭圆形轮辐，只在起始和终上位置注出椭圆形长短轴直径，其截面形状只起参考作用。

叉架类零件尺寸标注的特点：（1）选择好尺寸基准，确定各部分的定位尺寸。

（2）考虑与相关运动件有联系的尺寸。

（3）注出已知圆弧尺寸和连接圆弧尺寸。

箱体类零件尺寸标注的特点在标注箱体类零什尺寸时，确定各部位的定位尺寸很重要，因为它关系到装配质量的好坏，为此首先要选择好基准面，一般以安装表面、主要孔的轴线和主要端面作为基准。

在箱体零件长、宽，高三个方向各选择一个主要基准。

当各部位的定位尺寸确定后，其定形尺寸才能确定。

以上图的减速箱箱体为例，底面是它的安装表面，以它作为高度方向的尺寸基准，注出箱体总高80±0.1，这个尺寸与精入轴和输出轴的中心高有关，放油孔和油面指示孔也以底面为尺寸基准。

大一机械制图与cad知识点在大一机械工程专业的学习中，机械制图与CAD（计算机辅助设计）是非常重要的知识点。

它们是机械设计和制造的基础，也是我们今后工作中必不可少的工具。

下面将介绍一些大一机械制图与CAD的基本知识点。

一、机械制图机械制图是机械工程中非常重要的一部分，它是通过图纸来传达和表达设计者的想法和设计意图。

我们需要掌握以下几个方面的知识：1. 图纸的种类：机械制图中常见的图纸种类有零件图、装配图、图样图等。

零件图主要用于展示单个零件的设计和尺寸；装配图用于展示多个零件之间的组装关系；图样图则是根据一定的标准和要求，将零件和装配图形象地表示出来。

2. 图纸的投影方法：制图中常用的投影方法有正投影和倾斜投影。

正投影是将三维物体的投影垂直于投影面，倾斜投影是将三维物体的投影倾斜于投影面。

我们需要学会如何根据需要选择合适的投影方法，并正确绘制图纸。

3. 标准尺寸和公差：在图纸中，准确的尺寸和公差是非常重要的。

我们需要了解国家和行业标准，学会选择合适的尺寸和公差，并在图纸上正确标注。

4. 制图常用工具：在制图过程中，我们需要掌握一些常用的工具和设备，如铅笔、直尺、曲线板、量具等。

这些工具将帮助我们准确地绘制图纸。

二、CAD技术CAD是计算机辅助设计的英文缩写，是现代机械工程设计中不可或缺的技术手段。

通过CAD软件，我们可以进行三维建模、图形设计、尺寸标注等工作。

以下是一些常用的CAD技术知识点：1. CAD软件的选择：市面上有许多不同的CAD软件可供选择，如AutoCAD、SolidWorks、CATIA等。

我们需要了解各个软件的特点和适用范围，根据实际需求选择合适的软件进行学习和使用。

2. 三维建模：CAD软件可以进行三维建模，让我们更加直观地看到产品的外形和结构。

我们需要学会使用CAD软件进行三维建模，包括绘制线条、创建体素、进行拓扑设计等。

3. 尺寸标注：在CAD软件中，我们可以轻松地给设计对象标注尺寸和公差。

机械制图与cad大一知识点总结一、机械制图与CAD概述机械制图是机械工程的重要基础，而计算机辅助设计（CAD）则是现代设计过程中不可或缺的工具。

本文将对机械制图与CAD 在大一阶段学习中的关键知识点进行总结。

二、机械制图基础知识1. 坐标系：在机械制图中，我们通常使用直角坐标系来描述图形的位置和尺寸。

其中，平面直角坐标系用于描述二维图形，而空间直角坐标系则用于描述三维图形。

2. 投影法：制图中常用的投影方法有正交投影和斜投影。

正交投影分为主视图（正、侧、俯视图）和剖视图（横剖、纵剖、轴测剖视图）。

斜投影则是根据图形的倾斜程度进行投影，常用的有等角斜投影和等轴斜投影。

3. 尺寸标注：尺寸标注是为了将图形的物理尺寸准确地表达出来。

常见的尺寸标注方式有尺寸线、尺寸箭头和尺寸数字，标注的内容包括线性尺寸、角度尺寸和曲线尺寸等。

4. 图样符号：在机械制图中，需要了解和掌握一些常见的图样符号，如螺纹、刃状、倒角、圆角等。

这些符号通常用于标注零件的特殊要求或特征。

三、CAD软件基本操作1. 软件界面：首先，了解CAD软件的界面布局和功能区域的作用，如绘图区、工具栏、菜单栏、命令行等。

2. 绘图基本操作：包括绘制线段、圆、弧、多段线等基本图形的方法。

还要熟悉编辑操作，如删除、复制、移动、旋转等。

3. 图层管理：学会创建、编辑和管理图层，以便将不同的图形元素分组和控制显示。

4. 尺寸标注工具：使用CAD软件提供的尺寸标注工具进行尺寸标注操作，确保标注的准确性和规范性。

四、CAD三维建模知识1. 三维坐标系：了解和掌握三维坐标系的表示方法和应用，以及不同视角下的视图切换。

2. 三维实体构建：学会使用CAD软件提供的工具创建和编辑三维实体，如立方体、圆柱体、锥体等。

还包括实体组合、修剪、拉伸等操作。

3. 三维模型编辑：掌握CAD软件中的编辑功能，如旋转、移动、缩放、镜像等操作，以及对实体的填充、阴影和渲染效果的应用。

轴套类零件1、结构设计特点轴类零件主要用于支承齿轮、蜗轮、链轮、皮带轮等传动件，用来传递运动和动力；套筒类零件则更为简单，主要起到定距和隔离作用。

基本构成：数段共轴回转体，轴类零件的特征之一是细长即具有较大的长径比。

材料：一般为钢棒或锻件。

加工：车削为主，同时还加工键槽、螺纹、销孔、退刀槽、倒角、中心孔等常见结构：轴肩 螺纹退刀槽 砂轮越程槽 键槽 圆角 倒角 轴端螺孔 中心孔轴肩：由于轴上各段的直径不同，因而形成台阶，其台阶面称为轴肩，如图所示。

通常轴上零件是以轴肩来定位的。

在加工时，便于测量工具靠着轴肩来测量轴段尺寸；在装配时，当零件紧靠轴肩时，零件的轴向位置就己确定下来：而当轴运转时可以避免轴上零件的轴向窜动。

螺纹退刀槽：为了使轴上零件得以紧固，常在轴上设计出螺纹结构。

在车削螺纹时需要事先留有螺纹退刀槽，以便于车制或装配砂轮越程槽：为了使轴上某些有较高配合要求的表面达到所需要的粗糙度和精度，即保证全长的加工质量，常需进行磨削加工，因此须预先留有砂轮越程槽键槽：轴是通过键与传动件的连接来传递运动和动力的，因此轴上常开有键槽，显然，键槽尺寸应符合国家标准圆角：轴肩面的根部应设计成圆角结构，目的是减少应力集中，增大轴肩根部的强度，如图所示，实际上圆角是加工工艺的必然结果倒角：为了装配方便和操作安全，轴上各段的端部需加工出倒角轴端螺孔：为了防止位于轴上端部传动件的窜动，常需在轴端加工出内螺纹，以便上紧紧固件中心孔：轴的两端面常需加工出中心孔，以便在车床、磨床、铣床上加工时，以中心孔定位加工轴上各段外圆或键槽等结构2、常用视图轴套类零件的视图常采用一个基本视图即主视图，外加若干其它视图如断面图、局部放大图以及剖视图、局部视图来表达。

盘盖类零件1、盘盖类零件的结构设计特点轮盘类零件在机器与设备上使用较多，例如齿轮、蜗轮、皮带轮、链轮以及手轮、端盖、透盖和法兰盘等都属于轮盘类零件。

基本构成；主体为回转体，轮盘类零件的特征之一是扁平即具有较小的长径比。
