一、为什么变频器能控制电机的正反转。

能把他的控制原理告诉我吗目前市场上的变频器大都是交直交型。

先从交流整流成直流，再从直流分别逆变成相位相差120度的三相交流电。

逆变出来的电、频率、相位都是由微电脑控制的。

如果我给电机的UVW相分别送0度，120度和240度相位，那它就正转；给UVW相送0度，240度和120度相位时候，就反转。

反正微电脑的程序是人编的，让它送什么样的电它就送什么样的电，控制三相的相位差就能够控制电机的转向。

将控制正转、反转的继电器的触点分别接在二个多功能端子上，把变频器参数设定控制命为为端子控制，修改多功能端子对应的参数功能为：正转、反转。

（需与接线相对应，变频器都有正转、反转端子，接上正转、反转的继电器的触点就可）。

变频器所控制的电机，要旋转还需0---10V 的模拟电压。

（由上位机PLC,或CNC给出，或用电位器接DC10V电压给出）。

一般来讲，实现正反转有两种方法：第一，就是通过变频器的外部控制正反转端子；第二，如果是周期性的、规律性的正反转，也可以通过变频器的多段速功能来实现；四变频器控制正反转和工频控制正反转原理差不多，工频是通过控制电机的线圈从机控制主电路来实现，而变频器是通过控制变频器的正反转端子从而来控制电机的正反转，在原有工频控制线路基础上在一些改进，将正反转的两个接触器的输出拆掉，分别在每个接触器上加一个辅助触头，用常开触头的通断来控制变频器的正转FWD和DCM端子，反转REV和DCM 端子就可以了ACS550完整参数表Group 99: 起动数据代码英文名称中文名称用户/缺省值9901 LANGUAGE 语言1（中文）9902 APPLIC MACRO 应用宏3（交变宏）9904 MOTOR CTRL MODE 电机控制模式3（标量速度）9905 MOTOR NOM VOLT 电机额定电压380V 9906 MOTOR NOM CURR 电机额定电流 A9907 MOTOR NOM FREQ 电机额定频率50 Hz 9908 MOTOR NOM SPEED 电机额定转速1450rpm 9909 MOTOR NOM POWER 电机额定功率11kW 9910 MOTOR ID RUN 电机辨识运行0（关闭）Group 01: 运行数据Group 03: FB 实际信号Group 04: 故障记录Group 10: 输入指令1001 EXT1 COMMANDS 外部1 2 1002 EXT2 COMMANDS 外部2 0 1003 DIRECTION 转向1 3标准实用控制盘给定外部控制选择给定值1选择给定值1下限给定值1上限给定值2选择给定值2下限给定值2上限恒速选择恒速1恒速2恒速3恒速4恒速5恒速6恒速7定时模式选择继电器输出1 110Hz/0rpm50 Hz /1500 rpm 20%100%9300rpm/5Hz600rpm/10Hz900rpm/15Hz 1200rpm/20Hz 1500rpm/25Hz 2400rpm/40 Hz 3000rpm/50 Hz 21Group 1101 1102 1103 1104 1105 1106 1107 1108 Group 1201 1202 1203 1204 1205 1206 1207 1208 1209 Group Group 1401 11:给定选择KEYPAD REF SEL EXT1/EXT2 SEL REF1 SELECT REF1 MINREF1 MAXREF2 SELECT REF2 MINREF2 MAX12: 恒速运行CONST SPEED SEL CONST SPEED 1 CONST SPEED 2 CONST SPEED 3 CONST SPEED 4 CONST SPEED 5 CONST SPEED 6 CONST SPEED 7 TIMED MODE SEL 13:模拟输入14:继电器输出1402 RELAY OUTPUT 2 继电器输出2 21403 RELAY OUTPUT 3 继电器输出3 31404 RO 1 ON DELAY 继电器1 0s1405 RO 1 OFF DELAY 继电器1 0s1406 RO 2 ON DELAY 继电器2 0s1407 RO 2 OFF DELAY 继电器2 0s1408 RO 3 ON DELAY 继电器3 0s1409 RO 3 OFF DELAY 继电器3 0s1410 RELAY OUTPUT 4 继电器输出4 01411 RELAY OUTPUT 5 继电器输出5 01412 RELAY OUTPUT 6 继电器输出6 01413 RO 4 ON DELAY 继电器4通延时0s1414 RO 4 OFF DELAY 继电器4断延时0s1415 RO 5 ON DELAY 继电器5通延时0s1416 RO 5 OFF DELAY 继电器5断延时0s1417 RO 6 ON DELAY 继电器6通延时0s1418 RO 6 OFF DELAY 继电器6断延时0sGroup 15: 模拟输出1501 AO1 CONTENT SEL AO1赋值1031502 AO1 CONTENT MIN AO1赋值下限取决于参数0103 1503 AO1 CONTENT MAX AO1赋值上限取决于参数0103 1504 MINIMUM AO1 AO1下限0 mA1505 MAXIMUM AO1 AO1上限0 mA1506 FILTER AO1 AO1滤波时间0.1 s1507 AO2 CONTENT SEL AO2赋值1041508 AO2 CONTENT MIN AO2赋值下限取决于参数0104 1509 AO2 CONTENT MAX AO2赋值上限取决于参数0104 1510 MINIMUM AO2 AO2下限0 mA1511 MAXIMUM AO2 AO2上限0 mA1512 FILTER AO2 AO2滤波时间0.1 sGroup 16:系统控制1601 RUN ENABLE 运行允许01602 PARAMETER LOCK 参数锁定 11603 PASS CODE 解锁密码01604 FAULT RESET sEL 故障复位选择01605 USER PAR SET CHG用户参数切换01606 LOCAL LOCK 本地锁定01607 PARAM SAVE 参数存储01608 START ENABLE 1 起动允许1 01609 START ENABLE 2 起动允许2 01610 DISPLAY ALARMS 显示报警0Group 20:限幅2001 MINIMUM SPEED 最小转速0rpm2002 MAXIMUM SPEED 最大转速1500 rpm2003 MAX CURRENT 最大电流 1.8 *I2hd 2005 OVERVOLT CTRL 过压控制 12006 UNDERVOLT CTRL 欠压控制 12007 MINIMUM FREQ 最小频率0 Hz2008 MAXIMUM FREQ 最大频率50 Hz2013 MIN TORQUE SEL 最小转矩选择02014 MAX TORQUE SEL 最大转矩选择02015 MIN TORQUE 1 最小转矩1 -300.0%2016 MIN TORQUE 2 最小转矩2 -300.0%2017 MAX TORQUE 1 最大转矩1 300.0%2018 MAX TORQUE 2 最大转矩2 300.0% Group 21: 起动/停止100%2101 START FUNCTION 起动万式 1 2102 STOP FUNCTION 停车万式 1 2103 DC MAGN TIME 直流磁化时间0.3s 2104 DC CURR CTL 直流抱闸控制0 2105 DC HOLD SPEED 直流抱闸转速rpm 2106 DC CURR REF 直流抱闸电流30% 2107 DC BRAKE TIME 直流制动时间0 s 2108 START INHIBIT 起动禁止0 2109 EM STOP SEL 急停选择0 2110 TORQ BOOST CURR 转矩提升电流Group 22: 加速/减速2201 ACC/DEC 1/2 SEL 加减速曲线选择 5 2202 ACCELER TIME 1 加速时间1 5s 2203 DECELER TIME 1 加速时间1 5s 2204 RAMP SHAPE 1 速度曲线形状1 0.0s 2205 ACCELER TIME 2 加速时间2 60 s 2206 DECELER TIME 2 加速时间2 60 s2207 RAMP SHAPE 2 速度曲线形状20.0 s2208 EM DEC TIME 急停减速时间 1.0 s 2209 RAMP INPUT 0 积分器输入置零0Group 23: 速度控制2301 PROP GAIN 比例增益10 2302 INTEGRATION TIME 积分时间 2.5 2303 DERIVATION TIME 微分时间0 2304 ACC COMPENSATION 加速补偿02305 AUTOTUNE RUN 自优化运行0（关闭）Group 24: 转矩控制2401 TORQ RAMP UP 转矩上升时间0s2402 TORQ RAMP DOWN 转矩下降时间0s Group 25: 危险频率Group 26: 电机控制2601 FLUX OPTIMIZATION 允许磁通最优化0关闭2602 FLUX BRAKING 磁通制动0关闭2603 IR COMP VOLT IR 补偿电压取决于容量2604 IR COMP FREQ IR 补偿电频率80%2605 U/F RATIO 压频比曲线 1 （线性）2606 SWITCHING FREQ 开关频率4kHz2607 SW FREQ CTRL 开关频率控制 1 （打开）2608 SLIP COMP RATIO 滑差补偿02609 NOISE SMOOTHING 噪音过滤0 （禁止）Group 29:维护2901 COOLING FAN TRIG 冷却风机触发点0（未选择）2902 COOLING FAN ACT 冷却风机计数器0.0 kh2903 REVOLUTION TRIG 累计转数触发点0 （未选择）2904 REVOLUTION ACT 累计转数计数器0 MRev2905 RUN TIME TRIG 运行时间触发点0 （未选择）2906 RUN TIME ACT 运行时间计数器0.0 kh2907 USER MWH TRIG 累计功耗触发点0 （未选择）2901 USER MWH ACT 累计功耗计数器0.0 MWhGroup 30: 故障功能3001 AI<MIN FUNCTION AI故障03002 PANEL COMM ERR 控制盘丢失 13003 EXTERNAL FAULT 1 外部故障1 03004 EXTERNAL FAULT 2 外部故障2 03005 MOT THERM PROT 电机温度保护1（故障）3006 MOT THERM TIME 电机温升时间500 s 3007 MOT LOAD CURVE 电机负载曲线100% 3008 ZERO SPEED LOAD 零速负载70%3009 BREAK POINT FREQ 负载折点35 Hz3010 STALL FUNCTION 堵转功能0 （未选择）3011 STALL FREQUENCY 堵转频率20 Hz 3012 STALL TIME 堵转时间20 s3013 UNDERLOAD FUNC 欠载功能0（未选择）3014 UNDERLOAD TIME 欠载时间20 s 3015 UNDERLOAD CURVE 欠载曲线 1 3017 EARTH FAULT 接地故障1（允许）3018 COMM FAULT FUNC 通讯故障功能0（未选择）3019 COMM FAULT TIME 通讯故障时间 3.0 s 3021 AI1 FAULT LIMIT AI1 故障极限0%3022 AI2 FAULT LIMIT AI2 故障极限0%3023 WIRING FAULT 接线故障1允许Group 31: 自动复位3101 NR OF TRIALS 复位次数03102 TRIAL TIME 复位时间30s3103 DELAY TIME 延时时间0s3104 AR OVERCURRENT 过流复位0(3105 AR OVERVOLTAGE 过压复位0（禁止）3106 AR UNDERVOLTAGE 欠压复位0（禁止）3107 AR AlvMIN AI故障复位0（禁止）3108 AR EXTERNAL FLT 外部故障复位0（禁止）Group 32: 监控器Group 33:信息Group 34: 控制盘显示/过程变量Group 35: 电机温度测量3501 SENSOR TYPE 传感器类型03502 INPUT SELECTION 输入选择 13503 ALARM LIMIT 报警极限Ohm / 03504 FAULT LIMIT 故障极限Ohm / 0Group 36: 定时器功能Group 40: 过程 PID 设置14001 GAIN 增益 1.04002 INTEGRATION TIME 积分时间60s4003 DERIVATION TIME 微分时间0s4004 PID DERIV FILTER 微分滤波1s4005 ERROR VALUE INV 偏差值取反0否4006 UNITS 单位 44007 UNIT SCALE 显示格式 14008 0% VALUE 0%值0.0%4009 100% VALUE 100% 值100% 4010 SET POINT SEL 给定值选择 14011 INTERNAL SETPNT 内部给定值40.0% 4012 SETPOINT MIN 给定最小值0% 4013 SETPOINT MAX 给定最大值100% 4014 FBK SEL 反馈值选择 14015 FBK MULTIPLIER 乘法因子0（未使用）4016 ACT1 INPUT 实际值1输入 24017 ACT2 INPUT 实际值2输入 24018 ACT1 MINIMUM 实际值1下限0%4019 ACT1 MAXIMUM 实际值1上限100% 4020 ACT2 MINIMUM 实际值2下限0%4021 ACT2 MAXIMUM 实际值2上限100% 4022 SLEEP SELECTION 睡眠选择04023 PID SLEEP LEVEL 睡眠频率0 Hz4024 PID SLEEP DELAY 睡眠延时60s4025 WAKE-UP DEV 唤醒偏差4026 WAKE-UP DELAY 唤醒延时0.50s 4027 PID 1 PARAM sET PID1参数选择0Group 41: 过程 PID 设置24101 GAIN 增益 1.04102 INTEGRATION TIME 积分时间 64103 DERIVATION TIME 微分时间0s 4104 PID DERIV FILTER 微分滤波1s4105 ERROR VALUE INV 偏差值取反0否4106 UNITS 单位 44107 UNIT SCALE 显示格式 14108 0% VALUE 0%值0.0% 4109 100% VALUE 100% 值100% 4110 SET POINT SEL 给定值选择 14111 INTERNAL SETPNT 内部给定值40.0% 4112 SETPOINT MIN 给定最小值0% 4113 SETPOINT MAX 给定最大值100% 4114 FBK SEL 反馈值选择 14115 FBK MULTIPLIER 乘法因子0（未使用）4116 ACT1 INPUT 实际值1输入 24117 ACT2 INPUT 实际值2输入 24118 ACT1 MINIMUM 实际值1下限0% 4119 ACT1 MAXIMUM 实际值1上限100% 4120 ACT2 MINIMUM 实际值2下限0% 4121 ACT2 MAXIMUM 实际值2上限100% 4122 SLEEP SELECTION 睡眠选择04123 PID SLEEP LEVEL 睡眠频率0Hz4124 PID SLEEP DELAY 睡眠延时60s4125 WAKE-UP DEV 唤醒偏差4126 WAKE-UP DELAY 唤醒延时0.50 s Group 42: 外部/修正PID4201 GAIN 增益 1.0 4202 INTEGRATION TIME 积分时间60s 4203 DERIVATION TIME 微分时间0s 4204 PID DERIV FILTER 微分滤波1s4205 ERROR VALUE INV 偏差值取反0 4206 UNITS 单位 44207 UNIT SCALE 显示格式 14208 0% VALUE 0%值0% 4209 100% VALUE 100% 值100% 4210 SET POINT SEL 给定值选择 14211 INTERNAL SETPNT 内部给定值40.0% 4212 SETPOINT MIN 给定最小值0% 4213 SETPOINT MAX 给定最大值100% 4214 FBK SEL 反馈值选择 14215 FBK MULTIPLIER 乘法因子0（未使用）4216 ACT1 INPUT 实际值1输入 24217 ACT2 INPUT 实际值2输入 24218 ACT1 MINIMUM 实际值1下限0% 4219 ACT1 MAXIMUM 实际值1上限100%4220 ACT2 MINIMUM 实际值2下限0% 4221 ACT2 MAXIMUM 实际值2上限100% 4228 ACTIVATE 激活04229 OFFSET 偏置04230 TRIM MODE 修正模式04231 TRIM SCALE 修正因子0%4232 CORRECTION SRC 纠偏源1（PID2 给定）Group 51: 外部通讯模块Group 52: 控制盘通讯Group 53: 内置通讯协议Group 81: PFC 控制8103 REFERENCE STEP1 给定增量1 0%8104 REFERENCE STEP2 给定增量2 0%8105 REFERENCE STEP3 给定增量3 0%8109 START FREQ 1 起动频率1 50Hz 8110 START FREQ 2 起动频率2 50Hz 8111 START FREQ 3 起动频率3 50Hz 8112 LOW FREQ 1 停止频率1 25Hz8113 LOW FREQ 2 停止频率2 25Hz8114 LOW FREQ 3 停止频率3 25Hz8115 AUX MOT START D 辅机起动延时5s8116 AUX MOT STOP D. 辅机停止延时 3 s8117 NR OF AUX MOT 辅机数量 18118 AUTOCHNG INTERV 自动切换间隔0（未选择）8119 AUTOCHNG LEVEL 自动切换范围50%8120 INTERLOCKS 内部锁定 48121 REG BYPASS CTRL 调节器旁路0（否）8122 PFC START DELAY PFC 起动延时0.5 s8123 PFC ENABLE PFC 允许0（未选择）8124 ACC IN AUX STOP 辅机停止时加速0 （未选择）8125 DEC IN AUX START 辅机起动时减速00 （未选择）8126 TMED AUTOCHNG 定时切换0（未选择）8127 MOTORS 电机个数0（未选择）Group 98: 可选件。

ABB变频器操作说明和主要参数
1、安装配置
（1）安装安全
在安装前，必须仔细阅读《ABB变频器安装、使用和维护手册》的安
装指南。

在安装ABB变频器之前，必须完成以下注意事项，以保证安全：
·确保安装现场清洁、无灰尘
·必须按照正确的接线图、管路图等进行安装
·严格检查本机的技术参数，确认与系统设备相匹配
（2）安装方法
1.确定机型，安装变频器，根据要求安装电源接线端子。

2.安装操作面板，连接操作面板的数据线。

3.根据系统设计安装变频器控制管路。

4.根据要求安装过程终端或功率终止装置，按要求安装安全保护装置，以保证系统的安全运行。

2、启动
（1）系统启动
1.先将变频器供电，检查变频器的输出是否正常，若不正常，请检查
接线是否正确，电源是否合适。

2.打开变频器的操作面板，根据要求设置参数，如：行程调节，转速、频率调节等。

3.启动系统，检查系统是否正常，若系统不正常。

切换至参数配置菜单? 同时按住上和下键? 点击ENTER 键? 等待3 秒钟，计数器从3 计数到0? 松开上和下键程序自动进入P1.0 配置菜单。

启动自动调整程序（执行器或阀门安装于系统后最好通过此程序重新整定）：? 按住MODE 键? 点击上键一次或多次，直到显示出“P1.1”? 松开MODE 键? 按住ENTER 键3 秒直到计数器倒计数到0? 松开ENTER 键，自动调整程序开始运行(显示器显示正在进行的程序语句号)。

? 自动调整程序顺利结束后，显示器显示“COMPLETE”。

在自动调整过程中如果遇到故障，程序将被迫终止并显示出故障代码，根据故障代码即可检查出故障原因。

也可以人为地强制中断自动调整程序。

7. 如有必要，进入“P1.2”调整控制偏差带(或称死区)。

8. 如有必要，进入“P1.3”测试设定效果。

9. 存储设定结果：? 按住MODE 键? 点击上键一次或多次，直到显示出“P1.4”? 松开MODE 键? 用上或下键选择NV_SA VE (若选择‘CANCEL’，此前所作修改将不予存储。

) ? 按住ENTER 键3 秒直到计数器倒计数结束后松开前面所进行的设定和自动调整中所测得的参数将存储在EEPROM 中，定位器转换到先前所选择的运行级操作模式。

功能描述P1.0 ACTUA TOR 定义定位器安装形式P1.1 AUTO_ADJ 启动自动整定程序P1.2 TOL_BAND 设定偏差带或死区P1.3 TEST 试验修改结果P1._STANDARD基本参数组P1.4 EXIT 退出到运行操作级P2.0 MIN_RGE 设定给定信号的最小值(预设为4mA)P2.1 MAX_PRG 设定给定信号的最大值(预设为20mA)P2.2 CHARACT 选择调节特性曲线P2.3 ACTION 设定阀门正反作用方式P2.4 SHUT-OFF 设定阀门开度阈值P2.5 RAMP? 降低开向速度P2.6 RAMP? 降低关向速度SETPOINT给定信号组P2.7 EXIT 退出到运行操作级P3.0 MIN_RGE 调节曲线起始开度(预设为0%)P3.1 MAX_RGE 调节曲线终止开度(预设为100%)P3.2 ZERO_POS 起始点方向设置(预设为全关即返馈杆逆时针方向) P3._ACTUA TOR执行器特性组P3.3 EXIT 退出到运行操作级P4.0 TIME _OUT 定位超时P4.1 POS_SW1 第一位置信号设置点P4.2 POS_SW2 第二位置信号设置点P4.3 SW1_ACTV 高于或低于第一位置信号时有效P4.4 SW2_ACTV 高于或低于第二位置信号时有效P4._MESSAGESP4.5 EXIT 退出到运行操作级P5.0 LEACKAGE 启动执行器气缸泄漏报警P5.1 SP_RGE 启动给定信号超限报警P5.2 SENS_RGE 启动零点漂移报警P5.3 CTRLER 启动远方控制被切换报警P5.4 TIME-OUT 启动定位超时报警P5.5 STRK_CTR 启动调节行程超限报警P5.6 TRA VEL 启动总行程超限报警P5._ALARMS报警功能组P5.7 EXIT 退出到运行操作级P6.0 MIN_VR 手动设置阀门全关位置P6.1 MAX_VR 手动设置阀门全开位置P6.2 ACTAUTOR 选择执行器型式P6.3 SPRNG_Y2 设定执行器弹簧伸长时定位器返馈杆旋转方向P6._MAN_ADJ手动调整P6.4 ADJ_MODE 选择自动调整所需检测的项目P6.5 EXIT 退出到运行操作级P7.0 KP上开向比例系数调整P7.1 KP下关向比例系数调整P7.2 TV上开向积分时间调整P7.3 TV下关向积分时间调整P7._CTRL_PAR控制参数P7.11 EXIT 退出到运行操作级P8.0 MIN_RGE 阀位起始点电流值（默认为4mA)P8.1 MAX_RGE 100%阀位电流值（默认为20mA)P8.2 ACTION 阀位正反方向选择（默认4mA对应阀位0%）P8.3 ALARMP8.4 TESTP8.5 EXIT 退出到运行操作级P8._ANLG_OUT模拟信号输出注：除P1.1, P2.3,P3.2, P8.2 外，一般其它的参数无需改动。

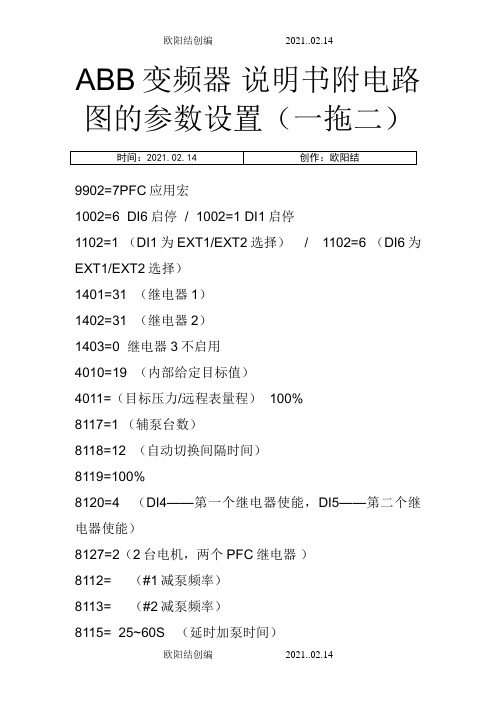

ABB变频器说明书附电路图的参数设置（一拖二）
9902=7PFC应用宏
1002=6 DI6启停 / 1002=1 DI1启停
1102=1 （DI1为EXT1/EXT2选择） / 1102=6 （DI6为EXT1/EXT2选择）
1401=31 （继电器1）
1402=31 （继电器2）
1403=0 继电器3不启用
4010=19 （内部给定目标值）
4011=（目标压力/远程表量程）×100%
8117=1 （辅泵台数）
8118=12 （自动切换间隔时间）
8119=100%
8120=4 （DI4——第一个继电器使能，DI5——第二个继电器使能）
8127=2（2台电机，两个PFC继电器）
8112= （#1减泵频率）
8113= （#2减泵频率）
8115= 25~60S （延时加泵时间）
8116= 5~15S （延时减泵时间）
2605=1（线性曲线，恒转矩负载）/ 2605=2（平方型曲线）
2606= （开关频率/载波频率，调节电机声音）
1601=0 （运行允许功能取消）
如选择AI1反馈输入，4016=1 （AI1为ACT1反馈输入）休眠功能设置：
4022=7
4023= （休眠频率，一般比正常运行频率低1~3HZ左右）
4024= （休眠延时，30~60S）
4025=5~10% （唤醒偏差）
4026= （唤醒延时，10~30S）
辅助参数：
2113= （启动延时）
2102=1（自由停车）/ 2（减速停车）。

ABB变频器参数设置说明一、变频器的简朴本地启动1. 首先确定空开闭合，接触器得电；2．按LOC/REM使变频器为本地控制模式3. 按PAR进入控制盘的参数设置模式用双箭头键选到99参数组，然后用单箭头键选择04，ENTER进入 99.04 电机传动模式 (DTC) DTC 变频器设定值为转速 (多数情况下用这种模式) SCALA 变频器的设定值为频率选择好模式后按ENTER确认（取消按ACT返回） 4. 按ACT回到当前状态 5. 按REF，选择上下调节键，输入指定的参数后，按ENTER确认6. 按启动键，变频器启动至此，完成了一个变频器简单的本地运行过程假如需要将已显示的实际信号替换显示成其他的实际信号，可以按以下步骤进行操作： 1. 按ACT进入实际信号显示模式； 2. 选择需要改变的参数行，按ENTER进入；3. 按单双箭头键，选择要显示的参数或改变参数组；（常用的几个显示信号： 01.02 电机的实际转速SPEED 01.03 传动输入频率的实际值 FREQ 03.20 变频器最后一次故障的代码LAST FLT）4. 按ENTER确认并返回实际信号显示模式；（取消直接按ACT）二、上传和下载如何将已经设置好电机需要上传到CDP-312操作面板上: 1. 激活可选设备的通讯确认98.02 COMM.MODULE LINK 设定为FIELDBUS 98.07 COMM PROFILE 设定为ABB DRIVES 2. 按LOC/REM切换到L本地控制状态； 3. 按FUNC进入功能模式； 4. 按单双箭头键进入UPLOAD功能按ENTER执行上传，完成后自动切换到当前信号显示模式；、 5. 如果要将控制盘从一个传动单元移开前，确认控制盘处于远程控制模式状态（可以按LOC/REM进行改变）如何将数据从控制盘下载到传动单元：1. 将存有上传数据的控制盘连接到传动设备；2. 确认处于本地控制模式（可以按LOC/REM选择）；3. 按FUNC 进入功能模式；4. 进入DOWNLOAD 下载功能，按ENTER执行下载。

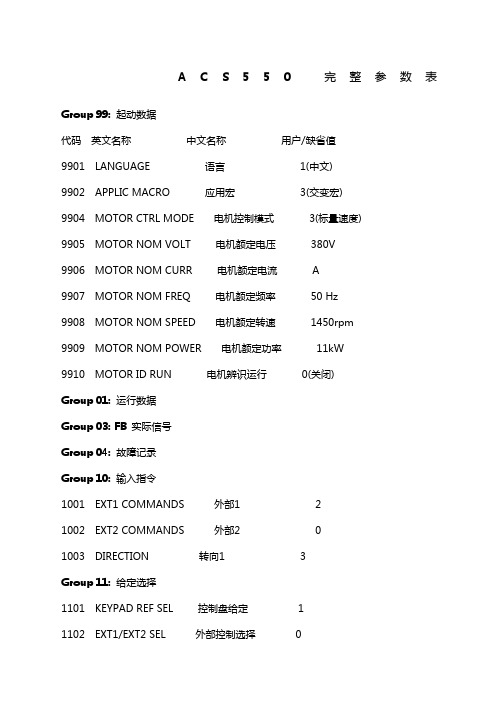

A C S550完整参数表Group 99: 起动数据代码英文名称中文名称用户/缺省值9901 LANGUAGE 语言1(中文)9902 APPLIC MACRO 应用宏3(交变宏)9904 MOTOR CTRL MODE 电机控制模式3(标量速度)9905 MOTOR NOM VOLT 电机额定电压380V9906 MOTOR NOM CURR 电机额定电流 A9907 MOTOR NOM FREQ 电机额定频率50 Hz9908 MOTOR NOM SPEED 电机额定转速1450rpm9909 MOTOR NOM POWER 电机额定功率11kW9910 MOTOR ID RUN 电机辨识运行0(关闭)Group 01: 运行数据Group 03: FB 实际信号Group 04: 故障记录Group 10: 输入指令1001 EXT1 COMMANDS 外部1 21002 EXT2 COMMANDS 外部2 01003 DIRECTION 转向1 3Group 11: 给定选择1101 KEYPAD REF SEL 控制盘给定 11102 EXT1/EXT2 SEL 外部控制选择01103 REF1 SELECT 给定值1选择 11104 REF1 MIN 给定值1下限0Hz/0rpm1105 REF1 MAX 给定值1上限50 Hz /1500 rpm 1106 REF2 SELECT 给定值2选择 21107 REF2 MIN 给定值2下限0%1108 REF2 MAX 给定值2上限100%Group 12: 恒速运行1201 CONST SPEED SEL 恒速选择91202 CONST SPEED 1 恒速1 300rpm/5Hz 1203 CONST SPEED 2 恒速2 600rpm/10Hz 1204 CONST SPEED 3 恒速3 900rpm/15Hz 1205 CONST SPEED 4 恒速4 1200rpm/20Hz 1206 CONST SPEED 5 恒速5 1500rpm/25Hz 1207 CONST SPEED 6 恒速6 2400rpm/40 Hz 1208 CONST SPEED 7 恒速7 3000rpm/50 Hz 1209 TIMED MODE SEL 定时模式选择 2Group 13: 模拟输入Group 14: 继电器输出1401 RELAY OUTPUT 1 继电器输出1 11402 RELAY OUTPUT 2 继电器输出2 21403 RELAY OUTPUT 3 继电器输出3 31404 RO 1 ON DELAY 继电器1 0s1405 RO 1 OFF DELAY 继电器1 0s1406 RO 2 ON DELAY 继电器2 0s1407 RO 2 OFF DELAY 继电器2 0s1408 RO 3 ON DELAY 继电器3 0s1409 RO 3 OFF DELAY 继电器3 0s1410 RELAY OUTPUT 4 继电器输出4 01411 RELAY OUTPUT 5 继电器输出5 01412 RELAY OUTPUT 6 继电器输出6 01413 RO 4 ON DELAY 继电器4通延时0s1414 RO 4 OFF DELAY 继电器4断延时0s1415 RO 5 ON DELAY 继电器5通延时0s1416 RO 5 OFF DELAY 继电器5断延时0s1417 RO 6 ON DELAY 继电器6通延时0s1418 RO 6 OFF DELAY 继电器6断延时0sGroup 15: 模拟输出1501 AO1 CONTENT SEL AO1赋值1031502 AO1 CONTENT MIN AO1赋值下限取决于参数0103 1503 AO1 CONTENT MAX AO1赋值上限取决于参数0103 1504 MINIMUM AO1 AO1下限0 mA1505 MAXIMUM AO1 AO1 上限0 mA1506 FILTER AO1 AO1 滤波时间s1507 AO2 CONTENT SEL AO2 赋值1041508 AO2 CONTENT MIN AO2 赋值下限取决于参数0104 1509 AO2 CONTENT MAX AO2 赋值上限取决于参数01041510 MINIMUM AO2 AO2 下限0 mA 1511 MAXIMUM AO2 AO2 上限0 mA 1512 FILTER AO2 AO2 滤波时间sGroup 16: 系统控制1601 RUN ENABLE 运行允许01602 PARAMETER LOCK 参数锁定 11603 PASS CODE 解锁密码01604 FAULT RESET sEL 故障复位选择01605 USER PAR SET CHG用户参数切换01606 LOCAL LOCK 本地锁定01607 PARAM SAVE 参数存储01608 START ENABLE 1 起动允许1 01609 START ENABLE 2 起动允许2 01610 DISPLAY ALARMS 显示报警0Group 20: 限幅2001 MINIMUM SPEED 最小转速0rpm 2002 MAXIMUM SPEED 最大转速1500 rpm 2003 MAX CURRENT 最大电流* I2hd 2005 OVERVOLT CTRL 过压控制 12006 UNDERVOLT CTRL 欠压控制 12007 MINIMUM FREQ 最小频率0 Hz 2008 MAXIMUM FREQ 最大频率50 Hz 2013 MIN TORQUE SEL 最小转矩选择02014 MAX TORQUE SEL 最大转矩选择0 2015 MIN TORQUE 1 最小转矩1 % 2016 MIN TORQUE 2 最小转矩2 % 2017 MAX TORQUE 1 最大转矩1 % 2018 MAX TORQUE 2 最大转矩2 % Group 21: 起动/ 停止2101 START FUNCTION 起动方式 1 2102 STOP FUNCTION 停车方式 1 2103 DC MAGN TIME 直流磁化时间2104 DC CURR CTL 直流抱闸控制0 2105 DC HOLD SPEED 直流抱闸转速rpm 2106 DC CURR REF 直流抱闸电流30% 2107 DC BRAKE TIME 直流制动时间0 s 2108 START INHIBIT 起动禁止02109 EM STOP SEL 急停选择0 2110 TORQ BOOST CURR 转矩提升电流100% Group 22: 加速/ 减速2201 ACC/DEC 1/2 SEL 加减速曲线选择 5 2202 ACCELER TIME 1 加速时间1 5s 2203 DECELER TIME 1 加速时间1 5s 2204 RAMP SHAPE 1 速度曲线形状12205 ACCELER TIME 2 加速时间2 60 s 2206 DECELER TIME 2 加速时间2 60 s2207 RAMP SHAPE 2 速度曲线形状2 s2208 EM DEC TIME 急停减速时间s2209 RAMP INPUT 0 积分器输入置零0Group 23: 速度控制2301 PROP GAIN 比例增益102302 INTEGRATION TIME 积分时间2303 DERIVATION TIME 微分时间02304 ACC COMPENSATION 加速补偿02305 AUTOTUNE RUN 自优化运行0( 关闭) Group 24: 转矩控制2401 TORQ RAMP UP 转矩上升时间0s2402 TORQ RAMP DOWN 转矩下降时间0s Group 25: 危险频率Group 26: 电机控制2601 FLUX OPTIMIZATION 允许磁通最优化0关闭2602 FLUX BRAKING 磁通制动0关闭2603 IR COMP VOLT IR 补偿电压取决于容量2604 IR COMP FREQ IR 补偿电频率80%2605 U/F RATIO 压频比曲线1（线性）2606 SWITCHING FREQ 开关频率4kHz 2607 SW FREQ CTRL 开关频率控制1（打开）2608 SLIP COMP RATIO 滑差补偿02609 NOISE SMOOTHING 噪音过滤0（禁止）Group 29: 维护2901 COOLING FAN TRIG 冷却风机触发点0(未选择) 2902 COOLING FAN ACT 冷却风机计数器kh 2903 REVOLUTION TRIG 累计转数触发点0 (未选择) 2904 REVOLUTION ACT 累计转数计数器0 MRev 2905 RUN TIME TRIG 运行时间触发点0 (未选择) 2906 RUN TIME ACT 运行时间计数器kh2907 USER MWH TRIG 累计功耗触发点0 (未选择) 2901 USER MWH ACT 累计功耗计数器MWh Group 30: 故障功能3001 AI<MIN FUNCTION AI 故障03002 PANEL COMM ERR 控制盘丢失 13003 EXTERNAL FAULT 1 外部故障1 03004 EXTERNAL FAULT 2 外部故障2 03005 MOT THERM PROT 电机温度保护1(故障) 3006 MOT THERM TIME 电机温升时间500 s 3007 MOT LOAD CURVE 电机负载曲线100% 3008 ZERO SPEED LOAD 零速负载70% 3009 BREAK POINT FREQ 负载折点35 Hz 3010 STALL FUNCTION 堵转功能0 (未选择) 3011 STALL FREQUENCY 堵转频率20 Hz 3012 STALL TIME 堵转时间20 s3013 UNDERLOAD FUNC 欠载功能0(未选择)3014 UNDERLOAD TIME 欠载时间20 s 3015 UNDERLOAD CURVE 欠载曲线 13017 EARTH FAULT 接地故障1(允许) 3018 COMM FAULT FUNC 通讯故障功能0(未选择) 3019 COMM FAULT TIME 通讯故障时间s3021 AI1 FAULT LIMIT AI1故障极限0%3022 AI2 FAULT LIMIT AI2故障极限0%3023 WIRING FAULT 接线故障1允许Group 31: 自动复位3101 NR OF TRIALS 复位次数03102 TRIAL TIME 复位时间30s3103 DELAY TIME 延时时间0s3104 AR OVERCURRENT 过流复位0( 禁止) 3105 AR OVERVOLTAGE 过压复位0( 禁止) 3106 AR UNDERVOLTAGE 欠压复位0( 禁止) 3107 AR AI<MIN AI 故障复位0(禁止) 3108 AR EXTERNAL FLT 外部故障复位0(禁止) Group 32: 监控器Group 33: 信息Group 34: 控制盘显示/ 过程变量Group 35: 电机温度测量3501 SENSOR TYPE 传感器类型03502 INPUT SELECTION 输入选择 13503 ALARM LIMIT 报警极限Ohm / 0 3504 FAULT LIMIT 故障极限Ohm / 0 Group 36: 定时器功能Group 40: 过程PID 设置14001 GAIN 增益4002 INTEGRATION TIME 积分时间60s 4003 DERIVATION TIME 微分时间0s 4004 PID DERIV FILTER 微分滤波1s4005 ERROR VALUE INV 偏差值取反0否4006 UNITS 单位 44007 UNIT SCALE 显示格式 14008 0% VALUE 0% 值% 4009 100% VALUE 100% 值100% 4010 SET POINT SEL 给定值选择 14011 INTERNAL SETPNT 内部给定值% 4012 SETPOINT MIN 给定最小值0% 4013 SETPOINT MAX 给定最大值100% 4014 FBK SEL 反馈值选择 14015 FBK MULTIPLIER 乘法因子0(未使用) 4016 ACT1 INPUT 实际值1 输入 24017 ACT2 INPUT 实际值2 输入 24018 ACT1 MINIMUM 实际值1 下限0% 4019 ACT1 MAXIMUM 实际值1 上限100%4020 ACT2 MINIMUM 实际值2 下限0% 4021 ACT2 MAXIMUM 实际值2 上限100% 4022 SLEEP SELECTION 睡眠选择04023 PID SLEEP LEVEL 睡眠频率0 Hz 4024 PID SLEEP DELAY 睡眠延时60s 4025 WAKE-UP DEV 唤醒偏差4026 WAKE-UP DELAY 唤醒延时4027 PID 1 PARAM sET PID1参数选择0 Group 41: 过程PID 设置24101 GAIN 增益4102 INTEGRATION TIME 积分时间60s 4103 DERIVATION TIME 微分时间0s 4104 PID DERIV FILTER 微分滤波1s4105 ERROR VALUE INV 偏差值取反0否4106 UNITS 单位 4 4107 UNIT SCALE 显示格式 1 4108 0% VALUE 0%值% 4109 100% VALUE 100% 值100% 4110 SET POINT SEL 给定值选择 1 4111 INTERNAL SETPNT 内部给定值% 4112 SETPOINT MIN 给定最小值0% 4113 SETPOINT MAX 给定最大值100% 4114 FBK SEL 反馈值选择 14115 FBK MULTIPLIER 乘法因子0(未使用) 4116 ACT1 INPUT 实际值1输入 24117 ACT2 INPUT 实际值2输入 24118 ACT1 MINIMUM 实际值1下限0% 4119 ACT1 MAXIMUM 实际值1上限100% 4120 ACT2 MINIMUM 实际值2下限0% 4121 ACT2 MAXIMUM 实际值2上限100% 4122 SLEEP SELECTION 睡眠选择04123 PID SLEEP LEVEL 睡眠频率0Hz 4124 PID SLEEP DELAY 睡眠延时60s 4125 WAKE-UP DEV 唤醒偏差4126 WAKE-UP DELAY 唤醒延时s Group 42: 外部/ 修正PID4201 GAIN 增益4202 INTEGRATION TIME 积分时间60s 4203 DERIVATION TIME 微分时间0s 4204 PID DERIV FILTER 微分滤波1s4205 ERROR VALUE INV 偏差值取反0 4206 UNITS 单位 44207 UNIT SCALE 显示格式 14208 0% VALUE 0%值0% 4209 100% VALUE 100% 值100% 4210 SET POINT SEL 给定值选择 14211 INTERNAL SETPNT 内部给定值%4212 SETPOINT MIN 给定最小值0%4213 SETPOINT MAX 给定最大值100%4214 FBK SEL 反馈值选择 14215 FBK MULTIPLIER 乘法因子0(未使用) 4216 ACT1 INPUT 实际值1输入 24217 ACT2 INPUT 实际值2 输入 24218 ACT1 MINIMUM 实际值1下限0%4219 ACT1 MAXIMUM 实际值1上限100% 4220 ACT2 MINIMUM 实际值2下限0%4221 ACT2 MAXIMUM 实际值2上限100% 4228 ACTIVATE 激活04229 OFFSET 偏置04230 TRIM MODE 修正模式04231 TRIM SCALE 修正因子0%4232 CORRECTION SRC 纠偏源1(PID2 给定) Group 51: 外部通讯模块Group 52: 控制盘通讯Group 53: 内置通讯协议Group 81: PFC 控制8103 REFERENCE STEP1 给定增量1 0%8104 REFERENCE STEP2 给定增量2 0%8105 REFERENCE STEP3 给定增量3 0%8109 START FREQ 1 起动频率1 50Hz8110 START FREQ 2 起动频率2 50Hz8111 START FREQ 3 起动频率3 50Hz8112 LOW FREQ 1 停止频率1 25Hz8113 LOW FREQ 2 停止频率2 25Hz8114 LOW FREQ 3 停止频率3 25Hz8115 AUX MOT START D 辅机起动延时5s8116 AUX MOT STOP D. 辅机停止延时 3 s8117 NR OF AUX MOT 辅机数量 18118 AUTOCHNG INTERV 自动切换间隔0( 未选择) 8119 AUTOCHNG LEVEL 自动切换范围50% 8120 INTERLOCKS 内部锁定 48121 REG BYPASS CTRL 调节器旁路0( 否) 8122 PFC START DELAY PFC起动延时s8123 PFC ENABLE PFC 允许0( 未选择) 8124 ACC IN AUX STOP 辅机停止时加速0 ( 未选择) 8125 DEC IN AUX START 辅机起动时减速00 ( 未选择) 8126 TMED AUTOCHNG 定时切换0( 未选择) 8127 MOTORS 电机个数0( 未选择) Group 98: 可选件。

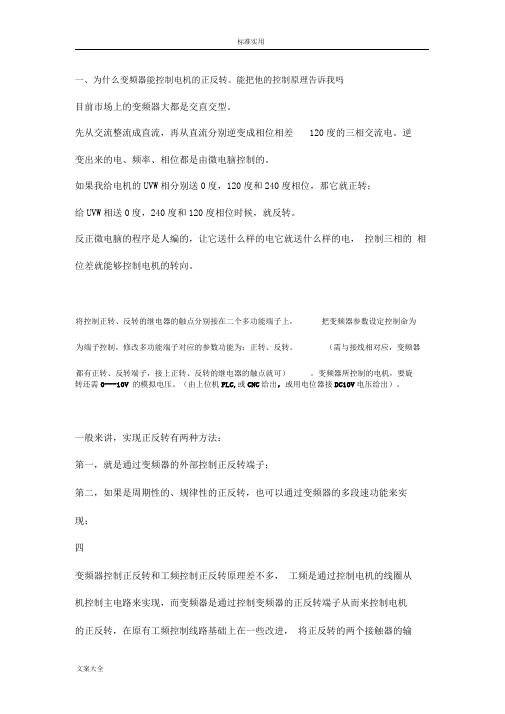

精心整理一、为什么变频器能控制电机的正反转。

能把他的控制原理告诉我吗目前市场上的变频器大都是交直交型。

先从交流整流成直流，再从直流分别逆变成相位相差120度的三相交流电。

逆变出来的电、频率、相位都是由微电脑控制的。

如果我给电机的UVW相分别送0度，120度和240度相位，那它就正转；给UVW相送0度，240度和120度相位时候，就反转。

反正微电脑的程序是人编的，让它送什么样的电它就送什么样的电，控制三相的相位差就能够控制电机的转向。

二、将控制正转、反转的继电器的触点分别接在二个多功能端子上，把变频器参数设定控制命为为端的三四实现，用常9905MOTORNOMVOLT电机额定电压380V9906MOTORNOMCURR电机额定电流A9907MOTORNOMFREQ电机额定频率50Hz9908MOTORNOMSPEED电机额定转速1450rpm9909MOTORNOMPOWER电机额定功率11kW9910MOTORIDRUN电机辨识运行0(关闭) Group01:运行数据Group03:FB实际信号Group04:故障记录Group10:输入指令1201CONSTSPEEDSEL恒速选择91202CONSTSPEED1恒速1300rpm/5Hz 1203CONSTSPEED2恒速2600rpm/10Hz 1204CONSTSPEED3恒速3900rpm/15Hz 1205CONSTSPEED4恒速41200rpm/20Hz1206CONSTSPEED5恒速51500rpm/25Hz 1207CONSTSPEED6恒速62400rpm/40Hz 1208CONSTSPEED7恒速73000rpm/50Hz 1209TIMEDMODESEL定时模式选择2 Group13:模拟输入1413RO4ONDELAY继电器4通延时0s 1414RO4OFFDELAY继电器4断延时0s 1415RO5ONDELAY继电器5通延时0s 1416RO5OFFDELAY继电器5断延时0s 1417RO6ONDELAY继电器6通延时0s1418RO6OFFDELAY继电器6断延时0sGroup15:模拟输出1501AO1CONTENTSELAO1赋值1031502AO1CONTENTMINAO1赋值下限取决于参数0103 1503AO1CONTENTMAXAO1赋值上限取决于参数01031604FAULTRESETsEL故障复位选择01605USERPARSETCHG用户参数切换01606LOCALLOCK本地锁定01607PARAMSAVE参数存储01608STARTENABLE1起动允许101609STARTENABLE2起动允许201610DISPLAYALARMS显示报警0 Group20:限幅2001MINIMUMSPEED最小转速0rpm 2002MAXIMUMSPEED最大转速1500rpm2102STOPFUNCTION停车方式12103DCMAGNTIME直流磁化时间0.3s 2104DCCURRCTL直流抱闸控制02105DCHOLDSPEED直流抱闸转速rpm 2106DCCURRREF直流抱闸电流30%2107DCBRAKETIME直流制动时间0s2108STARTINHIBIT起动禁止02109EMSTOPSEL急停选择02110TORQBOOSTCURR转矩提升电流100% Group22:加速/减速2304ACCCOMPENSATION加速补偿02305AUTOTUNERUN自优化运行0(关闭) Group24:转矩控制2401TORQRAMPUP转矩上升时间0s2402TORQRAMPDOWN转矩下降时间0sGroup25:危险频率Group26:电机控制2601FLUXOPTIMIZATION允许磁通最优化0关闭2602FLUXBRAKING磁通制动0关闭2603IRCOMPVOLTIR补偿电压取决于容量2907USERMWHTRIG累计功耗触发点0(未选择) 2901USERMWHACT累计功耗计数器0.0MWh Group30:故障功能3001AI<MINFUNCTIONAI故障03002PANELCOMMERR控制盘丢失13003EXTERNALFAULT1外部故障103004EXTERNALFAULT2外部故障203005MOTTHERMPROT电机温度保护1(故障) 3006MOTTHERMTIME电机温升时间500s 3007MOTLOADCURVE电机负载曲线100%3023WIRINGFAULT接线故障1允许Group31:自动复位3101NROFTRIALS复位次数03102TRIALTIME复位时间30s3103DELAYTIME延时时间0s3104AROVERCURRENT过流复位0(禁止) 3105AROVERVOLTAGE过压复位0(禁止) 3106ARUNDERVOLTAGE欠压复位0(禁止) 3107ARAI<MINAI故障复位0(禁止)3108AREXTERNALFLT外部故障复位0(禁止)4004PIDDERIVFILTER微分滤波1s4005ERRORVALUEINV偏差值取反0否4006UNITS单位44007UNITSCALE显示格式140080%VALUE0%值0.0%4009100%VALUE100%值100%4010SETPOINTSEL给定值选择14011INTERNALSETPNT内部给定值40.0% 4012SETPOINTMIN给定最小值0%4013SETPOINTMAX给定最大值100%4027PID1PARAMsETPID1参数选择0 Group41:过程PID设置24101GAIN增益1.04102INTEGRATIONTIME积分时间60s 4103DERIVATIONTIME微分时间0s4104PIDDERIVFILTER微分滤波1s 4105ERRORVALUEINV偏差值取反0否4106UNITS单位44107UNITSCALE显示格式141080%VALUE0%值0.0%4122SLEEPSELECTION睡眠选择0 4123PIDSLEEPLEVEL睡眠频率0Hz 4124PIDSLEEPDELAY睡眠延时60s 4125WAKE-UPDEV唤醒偏差4126WAKE-UPDELAY唤醒延时0.50sGroup42:外部/修正PID4201GAIN增益1.04202INTEGRATIONTIME积分时间60s 4203DERIVATIONTIME微分时间0s 4204PIDDERIVFILTER微分滤波1s4218ACT1MINIMUM实际值1下限0% 4219ACT1MAXIMUM实际值1上限100% 4220ACT2MINIMUM实际值2下限0% 4221ACT2MAXIMUM实际值2上限100% 4228ACTIVATE激活04229OFFSET偏置04230TRIMMODE修正模式04231TRIMSCALE修正因子0%4232CORRECTIONSRC纠偏源1(PID2给定) Group51:外部通讯模块8116AUXMOTSTOPD.辅机停止延时3s8117NROFAUXMOT辅机数量18118AUTOCHNGINTERV自动切换间隔0(未选择) 8119AUTOCHNGLEVEL自动切换范围50%8120INTERLOCKS内部锁定48121REGBYPASSCTRL调节器旁路0(否)8122PFCSTARTDELAYPFC起动延时0.5s8123PFCENABLEPFC允许0(未选择)8124ACCINAUXSTOP辅机停止时加速0(未选择) 8125DECINAUXSTART辅机起动时减速00(未选择)。

ABB变频器操作说明和主要参数ABB变频器操作说明和主要参数1.键盘按钮位置、名称ABB键盘图4—42。

图4—42 ABB键盘（退出/实际）（菜单）（上下传/功能）（传动选择）（快上）（上）（快下）（下）（确定）（远近）（复位）（给定）（启动）（正转）（反转）（停机）2. 键盘按钮中英文对照：ACT——退出/实际PAR——菜单FUNC——上下传/功能DRIVE——传动选择ENTER——确定LOC/REM——远近控RESET——复位REF——给定3.选择键盘操作：按‘远近’，显示1 （远控—面板操作）变为1 L。

按‘给定’，中部显示中括号［］。

按‘启动’，右上角显示0变为1。

按‘快上’或‘上’或‘下’，电机转。

.按‘停机’，按‘正转’或‘反转’变向。

按‘给定’，按‘启动’，按‘上’或‘快上’或‘下’。

电机反转。

三、参数1.参数设置：2按（菜单），按（快增）或（快减）调出大菜单；按△（慢增）或（慢减）调出子菜单。

按（确认）给最下行需要改动的加中括号［］，按（或，或△或）修改，按（确认）保存——中括号消除，按（退出），恢复待机状态。

700采煤机变频器参数：U=380V，I=152A，r=1477，P=80KW，f=50Hz.930采煤机变频器参数：U=380V，I=105A，r=1475，P=55KW，f=50Hz.。

2.举例：改电机电压。

按“菜单”键，显示“10.01”，按（快减）一下，显示“99.01”，按△4下，显示“99.05”和“***V”，按“确认”，显示［***V］。

按或或按△或改变中括号中数字为380V；按确认，中括号消失。

改电机电流：按△1下，显示“99.06”和“***A”，按“确认”，显示［***A］。

按或或按△或改变中括号中数字为60A；按确认，中括号消失。

改变电机功率：按△3下，显示“99.09”和“***kw”，按“确认”，显示［***kw］。

按或或按△或改变中括号中数字为55kw；按确认，中括号消失。
