35kV输电线路防雷保护措施探究摘要：现在电网发生雷击的现象很多,有的雷击现象不仅对电网造成影响,甚至危害了人的生命,因雷击电线出现意外事故的事情每年都有发生。
所以相关部门对于输电线路的防雷设施更加重视,现在多数的线路电压都是35kv,这样低的电压更容易遭到雷击,所以必须对35kv的输电线路做好防雷措施,以免因雷电的击打发生不必要的影响,造成不必要的伤害。
关键词：35kV；输电线路；防雷保护；措施探究引言根据作用方式的不同，雷电可以分为感应雷和直击雷。
对于感应雷的防范已经较为成熟，直击雷是目前防雷技术的主要研究对象。
广东省清远市为丘陵地形，气候湿润，春夏季节常出现雷雨天气，极易发生雷击，为了能够有效地降低雷击造成的输电线跳闸率，减少雷击造成的停电现象，必须对输电线及杆塔进行防雷改造。
防雷改造需要选择合适的防雷技术，并且要制定合理的防雷方案。
1. 由雷击引起跳闸的主要因素一般而言，由于绝缘水平较低，35kV输电线路因雷击造成短路是无法避免的。
雷击线路而造成的跳闸现象必须具有两个条件：一是单相接地短路形成，即由于脉络的原因形成的稳定工频电弧引发的线路跳闸；第二是线路的绝缘水平低于雷击的闪电过电压，造成休克线绝缘闪络，时间非常短暂，只有几十微秒而不足以有时间进行跳闸。
1.1线路杆塔的接地电阻值雷击档距中避雷线时，一般情况下空气间隙不会发生闪络，而雷电流在向两边杆塔传播时，由于强烈的电晕，当传播到杆塔时，幅值已大为降低，如果杆塔的接地电阻不高，杆塔的电位的升高不足以引起绝缘子串发生闪络。
雷击杆塔引起反击过电压时，绝缘子串能否闪络，与杆塔冲击接地电阻值有直接关系，接地电阻越大，塔顶电位越高，绝缘子串上的电位差越高，容易造成绝缘子串的闪络，甚至造成多串绝缘子串的同时闪络，导致相间短路，引起跳闸。
1.2消弧线圈的整定情况消弧线圈的设置如果不准确，输电线路因为雷击容易引起导线当单相对地短路，此时的消弧线圈补偿是不够的，如果35千伏线路单相接地短路电流对电容电流，当消弧线圈补偿过大，单相接地短路电流感应电流。
10kV配电线路雷击事故分析及防雷对策10kV配电线路在夏季的时候容易受到雷击，进而会出现短路故障，必须要结合实际情况提高相应的防雷措施，有不断地完善和创新10kV配电线路的保护措施。
配电线路出现故障的因素诸多，进而导致线路故障率比较高，对于我国电力行业的发展来讲是一项十分艰巨的任务。
因此，文章分析了10kV配电线路雷击故障分析及防雷措施，以供参考。
标签：配电线路;防雷;接地引言随着我国电网规模的不断扩大，由雷击而引起的配電线路运行故障问题越来越多，严重影响了配电线路设备的安全运行，配电线路因为雷击造成的跳闸故障是影响供电安全的一个很大难题。
所以，对10kV配电线路采取合理有效的配电线路防雷措施，是我国电力企业始终关注的重要问题。
1 10kV配电线路的雷击特征如果有雷击现象发生，地表的输电线路和电子设备会发生强烈的电磁感应作用，内容包括静电份量和辐射份量以及磁份量，如果这些电磁感应作用到配电线路中，配电线路的感应过电压会产生。
线路上承载的过电压幅值和雷击的电流有关，和线路距离雷电通道有关，和线路的高度有关，一般情况下放电可以达到30kV～500kV。
如果放电后的感应电压大100kV，就是感应过电压和线路产生的工频电压之和，如果高于绝缘50%的电压时，10kV配线路中的绝缘子会发生闪络现象，线路因此会发生跳闸。
2 雷电事故对10kV配电线路产生的影响发生雷电后，10kV配电线路受到的影响主要体现在以下三方面：（1）由于雷电具有的高温和高穿透性以及高辐射压强的特点，会破坏配电线路和配套的设施;（2）雷电发生后配电网的电压会瞬时升高，在电压升高的过程中配电系统中的变电设备容易发生击穿，整个配电线路的稳定性会受到影响。
所以电压的瞬间升高会导致用电设备的损坏;（3）在配电线路的施工中，由于配电网络的绝缘效果差，易发生导电，在引雷作用下容易对施工人员造成雷击伤害，施工安全不能保证。
3 10kV配电线路的防雷措施仿真研究3.1 保证线路的绝缘效果感应雷产生的过电压主要作用于架空线路，虽然当前的配电网采用了架空式的绝缘线路，可以在一定程度上提升配电线路的绝缘效果，但是架空线路的绝缘方式主要是作用于树相，从防雷的作用来看不能起到完全的绝缘作用，所以考虑到雷击的实际作用要采用冲击U50%放电电压较高的绝缘子，这种方式可以有效提升配电线路的绝缘效果，因此配电线路的耐雷水平得到提升。
220kV输电线路工程防雷措施研究摘要：城市化进程加快，电力行业发展迅速，在实际针对基础设施进行建设的过程中最为重要的就是电力系统的建设，在建设电力系统的过程中，220kV输电线路是最为重要的发展内容。
220kV输电线路在实际应用的过程中，通常会受到自然因素的影响，特别是雷击现象，最终出现安全事故，影响电力资源的输送。
针对此情况，在实际进行建设施工的过程中，相关设计人员需要针对雷电绕击及防雷进行深入研究，避免出现安全事故，同时也可以避免出现大范围的停电事故，影响社会发展和进步。
关键词：220kV输电线路；雷电；措施引言高压输电线路的稳定是保证民众用电安全的前提条件。
在电网规模扩大的当下，工作人员理应重视对输电线路安全的维护。
本文对220kV输电线路综合防雷技术进行分析，以供参考。
1防雷在输电线中的作用通过对电网的故障探测，我们发现，在电网中，因闪电而引起的电网故障有很多种，尤其是在一些经常出现闪电的地方，当电网出现故障时，基本上都是因为闪电造成的，并且严重影响了人们的正常生活。
此外，在山地地区，由于地势的缘故，输电线路往往是在高低不平的山峦间铺设而成，导致线路的竖直高度差异较大，为热风和冷风的交换提供了良好的条件，导致了大气对流的发生，也使线路极易遭受雷击。
因此，在进行线路初步设计时，应充分考虑防雷构造，明确防雷构造的合理性及重要性。
2高压输电线路遭遇雷击的原因其一，缺乏足够的防雷器。
很多电力公司都把避雷器应用于各种装置中，以节省费用、减少费用、获取更大的经济效益，但是这些方式都不能达到很好的防护效果，有些完全没有防护作用，只是做做样子而已。
另外，很多国家的电网企业在高压输电线的高压线上只设置了少量的避雷设施，不足以应付每天发生的雷击事件；其二，输电线本身的一些问题。
其中，配电网络自身的影响是不容忽视的，其主要体现在导线的接地电阻、导线的架空等方面；其三，缺乏对装备及线路的维护。
由于设备的老化、常年使用不维护、导线接触不良、人为原因或用电负荷过大、超负荷及线路改造不及时等原因，都会引起线路短路或自燃，引起过电流，进而引起配电设备的故障。

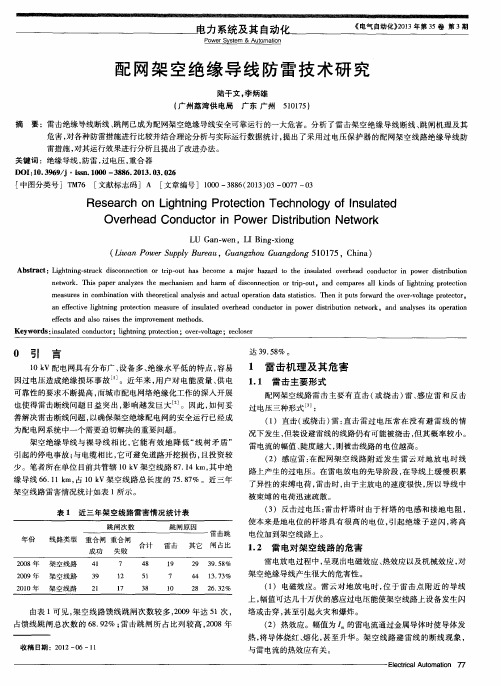

10kV配网架空绝缘线路防雷措施摘要：在国内电力线路中,10kV配网架空线路属于相对重要的部分,其运行安全性对于整个配电网的稳定性均会起到重要影响,为此,需要经由全面方案的设计来维护架空线路的运行安全,促使其能够发挥出实际价值。
在对架空线路进行保护设计的环节中,关注的基础内容包括防水、防泄漏等。
而此外架空线路还涉及到防雷设计,其原因在于,从近年来架空线路出现故障的原因分析来看,雷击属于危害性较为严重的自然因素之一,为此,需要在线路设计上融入有效的防雷设计,保障整个线路能够规避雷击风险。
关键词：10kV；配网架空；绝缘线路；防雷措施一、10kV配网线路雷电隐患分析（一）10kV配电线路设备不符合规定的情况现阶段，10kV配电网线路上的铁棒和开关依旧存在着安装不符合相关标准的情况。
每年都会出现许多不可修复的焊接问题，导致配电线路非常容易受到雷击。
安装在10kV配网线路上的避雷器质量不过硬，使用一段时间便会失去作用，很难真正起到避雷效果。
（二）线路自身的原因10kV配网架空线路的临近位置会分布着众多的其他线路,处于一个线路相对集中的空间中,而这种空间本身就已经具备了对雷的吸引力。
与其他电路的防雷技术进行对比,10kV配网架空线路显然还不够完善,更容易受到雷击。
10kV配网架空线路的自身因素属于引发雷击的主要因素,而这一点在一定程度上也可理解为是可控制因素,为此,有必要在防雷技术上进一步提升。
（三）10kV配电线路绝缘子的耐压性能较低10kV配电线路的针形绝缘子的电阻线跨度要更大，在遇到雷电等情况下具备了更好的防护效果。
但是，此类针形绝缘子也有着一定的不足，当此类绝缘子内部发生故障时，此类绝缘子依旧可以正常运行，这就导致工作人员在检查过程中很难发现其故障原因，没有办法第一时间找出因雷击而损坏的地方。
二、雷击断线机理分析由于现阶段我国10kV配电线路系统为单相线圈接地系统，在配电线路绝缘单相接地时，可最大化补偿因直流过大电弧单相接地金属短路的电流损失，单相接地导线短路放电故障一般不会断线。
探讨10kV配网线路防雷技术的保护方案1. 引言1.1 研究背景10kV配网线路是城市电力配送系统中重要的组成部分，其负责将高压输电线路输送的电能转变为可供市民使用的低压电能。
由于10kV 配网线路通常高高挂在空中，暴露在雷电天气下，因此存在着极高的雷电风险。
雷电可能会对10kV配网线路造成严重的损坏，导致供电中断、设备损坏甚至火灾等严重后果。
基于以上背景，急需研究10kV配网线路的防雷技术，以保障供电的可靠性和安全性。
目前，在国内外，已经存在各种不同的10kV配网线路防雷技术方案，包括避雷器的应用、接地技术的优化等。
在这样的背景下，本文将对10kV配网线路的雷电特点、常见雷电危害以及防雷技术方案等进行深入探讨，旨在为10kV配网线路的防雷工作提供科学的参考和指导。
1.2 研究意义10kV配网线路防雷技术的研究意义非常重大，主要体现在以下几个方面：随着电力设备的不断发展和智能化程度的提升，对10kV配网线路的稳定性和可靠性要求也越来越高。
雷电是导致配网线路设备损坏和停电的重要原因之一，因此研究防雷技术方案对于提高配网线路的抗雷能力至关重要。
配网线路作为电力系统的重要组成部分，承担着能源传输和分配的关键任务。
一旦遭受雷击导致设备损坏或停电，将对用户生活和生产带来严重影响。
研究10kV配网线路防雷技术方案可以有效保障用户的用电需求，提高电网的可靠性和供电质量。
随着现代社会的不断发展，人们对电力的依赖程度愈发增加。
研究10kV配网线路防雷技术方案也是为了保障电力系统的安全稳定运行，防止雷电等外界因素对电网造成不可估量的破坏。
研究10kV配网线路防雷技术方案具有重要意义，对于提高电网的稳定性和可靠性有着积极的促进作用。
2. 正文2.1 10kV配网线路雷电特点分析10kV配网线路作为城市电力配送的重要组成部分，受雷电影响较大。
雷电是一种自然现象，一旦雷击发生，可能对电力设备和线路造成损坏，导致停电或事故发生。

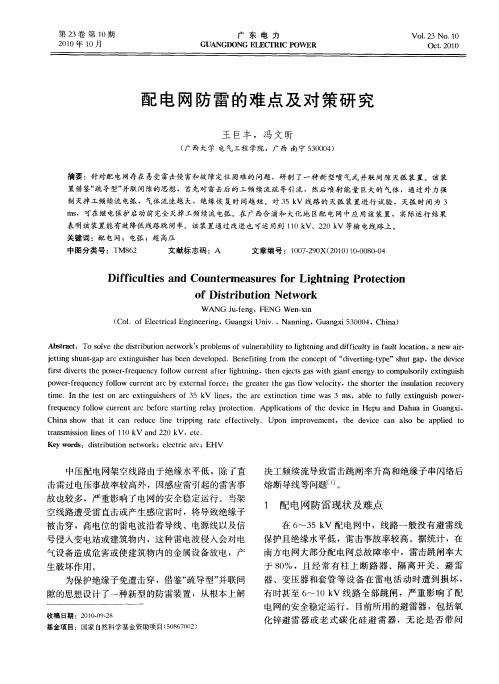

10kV配网线路防雷措施雷云击中杆塔、电力装置等物体时，强大的雷电流流过该物体泻入大地，在该物体上产生很高的电压降称为直击雷过电压。
由于线路的引雷特性，当雷击点与线路的最近距离小于65m时，雷电直击线路概率较大[1]。
雷电直击配电线路可产生远高于线路绝缘水平的过电压，通常会导致设备损坏。
（二）感应雷过电压当雷电击线路附近的大地时，导线上由于电磁感应产生过电压称为感应雷过电压。
配网线路中，感应过电压故障一般占雷击故障的 80% 以上[1]。
根据实测数据，感应过电压峰值一般可达300kV-400kV[2]。
在开阔地区，配电线路遭受直击雷概率增加;附近有高耸建筑物、构筑物或高大树木屏蔽，遭受直击雷的概率大幅下降，遭受感应过电压的概率增大。
二、配网典型雷害（一）雷击跳闸目前10kV线路通常设置了零序保护，雷击线路发生闪络后电弧持续燃烧，线路上采集到零序电流，将导致线路跳闸。
对于同杆架设的多回配电线路，在雷电直击或较高感应过电压的作用下，容易发生多回线路同跳故障。
此外，由于各回路间距离较小，若雷击闪络后工频续流较大，持续的接地电弧将使空气发生热游离和光游离，同样会导致多回短路故障和同时跳闸。
（二）线路故障1.配电线路雷击断线线路使用绝缘导线，雷击造成单相闪络或相间短路时，绝缘击穿最易发生在靠近绝缘子的位置，被击穿的绝缘层呈针孔状，并靠近绝缘子两侧特别是负荷侧。
工频短路电流的电弧弧根受周围绝缘层阻隔，固定在击穿点燃烧，在较短时间内烧断导线。
而当线路采用裸导线时，电弧在电磁力的作用下，高温弧根沿导线表面不断滑移，直至电弧熄灭，不会集中在某一点燃弧，因此不会严重烧伤导线，通常在工频续流烧断导线或损坏绝缘子之前，就会引起断路器动作切断电弧，因此，裸导线的雷击断线故障率明显低于绝缘导线。
由于绝缘导线易断线，宜采取雷击断线保护措施，可采取加强绝缘(如采用柱式绝缘子)、装设架空地线及安装线路避雷器(无间隙、带间隙)等堵塞式防雷措施，或安装防弧金具(剥线型、穿刺型)、放电钳位绝缘子(剥线型、穿刺型)、长闪络路径熄弧装置等疏导式防雷措施。
电力配电网防雷接地设计中的问题分析摘要：作为集中分配以及电能电压变换的主要场所，变电站同样也是维持电厂与电力系统正常运转的关键因素，不仅如此，变电站还包括电压转换与分配的主要任务，因此在工作开展过程中，若是变电站遭遇雷击现象，则不仅会给整个电厂带来经济损失，同时还可能引发一系列的安全问题，所以加强变电站配电系统的防雷工作是不可忽视的问题。
本文从变电站配电系统的接地与防雷内容进行分析，研究了变电站配电系统对接地设计的要求。
关键词：变电站；配电系统；防雷与接地现代的电力系统得到了快速的发展，在工程承建时，变电站配电系统通常由土建企业施工，那么就可能存在施工人员对防雷接地重视程度不足的问题，或是由于技术操作不规范而导致防雷接地施工的质量不合格，针对变电站配电系统的防雷与接地问题，技术人员应当寻求更有效的线路防雷保护措施，并对施工质量加以严格的要求，以保护变电站配电系统中的各项设备。
自然界中产生的雷电伴随着高电压，如果击中变电站配电系统，会瞬间释放大量的电荷，可能导致变电站配电系统瘫痪，或者损坏相关电气设备，将雷电以接地的方式进行引流，才使保护变电站配电系统的良策。
一、变电站配电系统的接地与防雷的相关内容1.接地电阻接地电阻的含义，主要是指当电流流经地面之后，流经点与某点间的物理层面的概念，也就是接地极与电位为零的远方接地极之间的欧姆定律电阻。
而在变电站配电系统中的防雷接地过程中检测电阻值时，假设雷电流在地下疏散40后电流值等于0，由于相关土壤结构的区别，导致其接地电阻值也产生不同。
2.接地种类大家常见的变电站配电系统中，其中的接地种类主要包括工作接地、雷电保护接地、过电压的保护接地以及防静电保护接地等。
其中工作接地主要是在电力系统的电气装置中，因为保护系统的正常运行而特地设置的接地现象；雷电保护接地是在雷电保护装置中设置向大地泄放雷电流的接地；而过电压保护接地，则可以消除雷击和过电压现象对周围产生的影响；防静电接地，可以很好的消除在生产过程中产生的静电，从而导致的接地现象。
