高压输电线路综合防雷措施的研究与应用 白健

高压输电线路综合防雷措施的分析与探讨高压输电线路是城市或乡镇用电必不可少的设施之一，其工作稳定性和可靠性对于能源供应的保障至关重要。

然而，雷电等自然灾害也常常给高压输电线路造成巨大的影响，如直接击中导致设备事故、影响输电线路稳定运行等。

因此，对高压输电线路加强防雷措施十分必要，下面将分析和探讨高压输电线路综合防雷措施。

一、防雷原理在防雷措施中，可以基于金属导体对雷电具有良好的电场屏蔽作用。

当导体与外部电场相遇时，电场会产生感应电流，以至于抵消或减小外部电场，以保护导体不受到雷击的风险。

所以，高压输电线路的防雷措施应该以强调金属电场屏蔽的防雷原理为前提。

二、综合防雷措施1. 架空线路防雷措施由于高压输电线路采用架空的方式进行传输，因此需要对架空线路开展相应的防雷措施。

针对架空线路进行加线屏蔽或者地线屏蔽是一种十分有效的防雷手段。

屏蔽线可以有效减小工频电场或者灵敏部位加设避雷装置，起到防雷如手套般的作用，以保证线路的性能。

除了架空线路，地线作为高压输电线路的重要组成部分，在一定程度上也具备避雷的特点。

因此，对于地线的防雷措施，可以将地线的电势提升到一定的高度，以减少对设备的影响。

同时，在地线与耐张线之间加设避雷针也是提高地线防雷能力的有效手段。

3. 避雷装置保护避雷装置来自于低压线路的伸出部分，通常被认为是高压输电线路上最重要的部分。

避雷装置是用电力谱仪等电气设备处理电流和电压的专门装置，通过电气技术而实现对雷击的保护和避免。

在进行避雷装置的设施时，可以考虑通过改善避雷针的节能效益与成本之比，以及避雷装置的周围设计等多种方式，来提高避雷装置的思想性和工作效率。

三、防雷措施的实际应用在实际运用中，主要考虑到安全、高效、环保等因素，可以将综合的防雷措施分成以下三种类型。

一种是高压输电线路综合防雷的基础性防雷措施，包括架空线路的加线屏蔽、地线的保护与维护、避雷装置的安装与防雷针的布置。

最后一种是高压输电线路综合防雷的专业性防雷措施，采用较为先进的避雷技术，如-雷击预警系统、布有安全发现机制的雷击探测系统等。

高压输电线路综合防雷措施的应用高压输电线路是电力输送的重要组成部分，为确保电力输送的安全和稳定，高压输电线路的防雷工作显得尤为重要。

在现代社会，雷电对电力系统造成的影响是不可忽视的，因而高压输电线路综合防雷措施的应用显得至关重要。

本文将从高压输电线路防雷的必要性、常见的防雷措施及其应用效果等方面展开阐述。

一、高压输电线路防雷的必要性高压输电线路承担着将电能从发电站输送到用户的重要任务，是电力系统的重要组成部分。

由于自然界雷电活动的不可预测性和破坏性，使得高压输电线路成为雷电攻击的重要目标。

雷电对高压输电线路可能造成以下几方面的影响：1. 直接损坏设备：雷电直击导线、绝缘子、变压器等设备，可能导致设备的损坏，造成停电甚至事故。

2. 间接影响：雷电引起的电磁感应可能导致线路过电压，影响电力系统的正常运行。

3. 安全隐患：雷电对高压输电线路的影响可能造成对周围环境和人员的安全隐患。

由于上述原因，高压输电线路必须进行综合防雷工作，以保障电力系统的稳定运行和人员财产的安全。

1. 金属氧化物避雷器：金属氧化物避雷器是高压输电线路防雷的重要设备之一。

其原理是利用氧化锌等金属氧化物的非线性电阻特性，在电压大于一定值时形成导通通道，将雷电击中的能量引向大地，从而保护设备和线路免受雷击。

2. 接地网：接地网是将设备和线路上的电荷引入地下的装置，能够有效地把雷电击中的电荷引入地下，减少雷电对设备和线路的损害。

3. 防雷线：在高压输电线路上悬挂防雷线，以降低雷电击中导致的线路过电压，保护设备和线路的安全。

4. 避雷带：在高压输电线路周围设置避雷带，通过避雷带的导电性能将雷电击中的能量引入地下，减少雷电对周围环境和人员的影响。

5. 避雷接地装置：避雷接地装置是将高压输电线路上的导线通过接地装置引入地下，降低雷电对线路的影响。

综合防雷措施的应用可以显著地提高高压输电线路的防雷能力，保障电力系统的安全运行和人员财产的安全。

以下是综合防雷措施的应用效果：1. 提高设备和线路的抗雷能力：金属氧化物避雷器、接地网、防雷线等设备的使用可以有效地将雷电击中的能量引入地下，保护设备和线路免受雷击。

探究高压架空输电线路防雷措施与应用摘要：对于雷电来说，它是大自然中的一种复杂的现象，同时它的随机性较强，对于其发生的概率和时间、地点我们是不能掌握的。

因此在高压架空输电线路的防雷过程中，一定要从实际情况出发，分析当地的地理情况、气象情况和线路的运行情况等，对线路的耐雷水平进行正确的核算，采用科学、合理的方法，将抗雷击能力提高，以此来最大程度地降低雷击所造成的损失。

本文探讨了高压架空输电线路防雷措施与应用。

关键词：高压架空输电线路；防雷措施；应用前言雷击作为一种自然现象，常发生在在丘陵、潮湿的盆地及湖泊附近。

受到地形和架设成本的制约，架空输电线路不可避免会经过雷暴区。

当架空输电线路遭受雷击时会造成线路和设备的损坏，甚至影响电网的安全稳定运行，因此输电线路的防雷措施显得尤为重要。

1高压架空输电线路遭雷击的主要原因高压架空输电线路受到雷击的原因较多，但多与绝缘子放电电压、雷电电流及杆塔接地阻值等因素具有直接的关系，因此在高压架空输电线路设计时，要做好合理的防雷措施，有效的保护好高压输电线路运行的安全和稳定。

1.1部分高压架空输电线路位于地区，山区由于地形复杂，再加之山谷及风口等处，更容易受到雷击的分割，这种特殊环境导致雷击频率增加。

1.2雷电天气下一些绝缘能力较强的耐张杆容易受到雷击的侵害。

当前虽然直线杆塔上的绝缘设置水平有所提高，但耐张杆的绝缘配置还处于较低水平，由于耐张杆需要承受更大的负荷，这也导致耐张杆容易出现绝缘薄弱点。

1.3在高山或是土壤电阻率较高的地方容易发生雷击。

接地电阻由于长时间的深埋在地下，使其极易受到腐蚀，造成导体绝缘面积减小，影响其分散雷电流的能力。

部分接地电阻质量达不到标准要求，这也使其在雷击作用容易发生绝缘闪络，从而引发短路故障，多次发生雷击跳闸。

1.4避雷线保护角的大杆塔上也容易发生雷击。

避雷线保护角主要是为了避免输电线受到雷击，保护角越大，其保护能力越小。

但在当前高压架空输电线路中，避雷线保护角的作用被不断削弱，无法有效的实现对绝缘子串的保护，严重时还会发生雷电对输电线的绕击状况。

高压输电线路综合防雷措施的应用近年来，随着我国电网建设的不断发展，高压输电线路数量不断增加。

然而，高压输电线路在运行过程中，常常受到雷电等天气因素的干扰，造成电力系统的短路、损坏设备、停电等严重后果。

因此，采取综合防雷措施对于保障电网安全稳定运行至关重要。

1. 综合地接、保护接地和防风切带等措施综合地接是指将架空输电线路的各种金属部件，如导线、杆塔、接地网等均接到地上，形成一个低阻抗通道，使雷电电荷迅速地排到地下，以达到抑制闪电击中的目的。

而保护接地则在串联综合地接的基础上，增加保护接地装置，有效降低带电零部件的电位，防止雷电电势过高对设备的侵害。

此外，防风切带的设置也有助于保护线路设备，防止极风区气流引发螺旋涡流和纵向涡流对线路的破坏。

2. 避雷针（或接地网）的设置避雷针是指在高压输电线路杆塔上设置的金属尖尖针，它能将空气中产生的电荷集中到针尖上，并通过接地，迅速地将电荷释放到地下。

避雷针的设计应根据周围环境、雷击频率等因素而定，以达到最佳的防雷效果。

如果避雷针效果不够好，还需设置复合避雷装置来提高防雷能力，例如避雷组合、避雷线圈等。

3. 屏蔽线路设备屏蔽是指对高压输电设备或电缆进行隔离保护，防止雷电击中设备。

例如，在变电站内，通过设置金属屏蔽罩，将变压器、开关等设备进行封闭式防护，以有效降低雷击带来的影响。

此外，对于地埋电缆，还需在电缆周围设置铠装导电网，以增强电缆的抗雷抗干扰能力。

4. 监测和预警功能采用高精度的雷电监测设备，可以对雷电过程进行实时监测，并及时发出预警信号，以提高对线路防护的反应速度。

例如，当检测到雷电将要击中线路时，立即启动遥控开关，将其切断电源，以避免损坏设备。

此外，还可以通过设立雷达站、气象站等手段，实现对雷电、大风、暴雨等天气变化的动态监控和预警。

总之，综合防雷措施对于高压输电线路设备的保护至关重要。

只有通过科学合理的综合防雷体系，才能提高电力设备的故障率和排除时间，减轻线路运行中的安全隐患，确保电力系统的稳定运行和人民生产生活的正常需求。

试论高压输电线路综合防雷措施的研究与应用在电力系统中，高压输电线路是电力系统中关键因素的一部分，如果高压输电线路发生故障，那么整个相关的电力系统几乎会瘫痪。

而对输电线路来说，大部分的方式都是架空输电线路，这种方式比较容易被周围的因素所干扰。

雷击就是一个很常见的干扰因素，并且雷击造成的损害很大，会有比较严重的后果，所以要对其采用一定的预防方案来减少损失。

标签：高压输电线路;综合防雷;措施一、输电线路雷击事故原因分析（一）输电线路绝缘配置不到位绝缘装置是为了避免输电线路中产生电流回流。

如果绝缘装置配备不到位，甚至失去效用，容易发生故障跳闸。

绝缘装置一般使用周期较长，老化现象较严重，一旦遭受雷击，会造成非常严重的电力事故，且修复周期较长，造成的损失较大。

（二）避雷线的使用问题避雷线是高压输电线路用来防雷的重要举措，在雷击发生时，避雷线可以有效的隔断雷电与线路之间的通道，从而有效的减少直击雷事故的发生概率，但是现阶段，老旧输电线路由于当时技术、经济等因素，线路设计人员在进行避雷线的设计时，避雷线对导线保护角度的设计考虑不足，使得避雷线不能发挥其良好的避雷效果。

（三）杆塔接地不完善经研究发现，多数雷击事故的发生都是由于雷电直接击中线路或者击中输电线路附近的空旷地带，造成了过电压现象。

发生过电压事故的原因和杆塔接地装置直接相关。

杆塔接地的阻值如果高于标准值，就会直接降低输电线路的耐雷水平。

杆塔高度也会影响输电线路的防雷能力，杆塔高度越高，引雷面积就越大，输电线路的防雷能力就越弱，且反击概率也越高，更容易跳闸。

二、高压输电线路综合防雷的具体措施（一）保持对高压输电线路绝缘配合的检查首先，有些地区因为海拔较高导致更容易遭受雷击，对于这种情况，我们可以增加对绝缘子进行检测，一旦发现绝缘子处于低值或零值时，要尽快更换，这样才能降低雷击的风险。

其次，绝缘子的状态与防雷效果密不可分，绝缘子受灰尘等物质而使绝缘爬距降低，所以在高压输电线路运维中要增加检查的频率，防止被污染源损坏而造成损失。

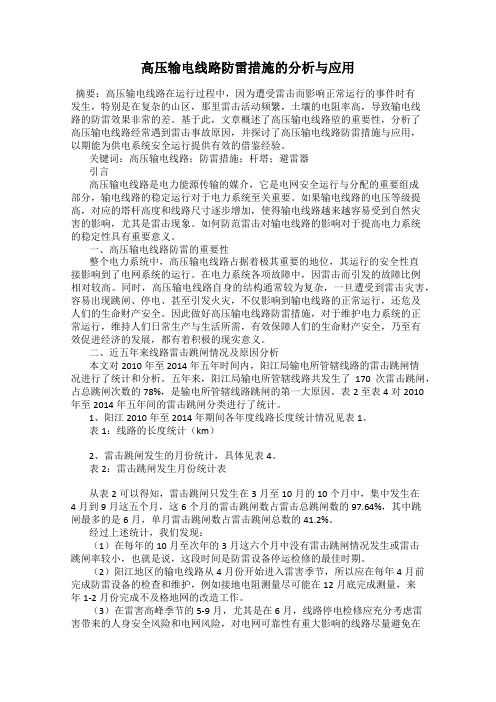

高压输电线路防雷措施的分析与应用摘要：高压输电线路在运行过程中，因为遭受雷击而影响正常运行的事件时有发生，特别是在复杂的山区，那里雷击活动频繁，土壤的电阻率高，导致输电线路的防雷效果非常的差。

基于此，文章概述了高压输电线路埅的重要性，分析了高压输电线路经常遇到雷击事故原因，并探讨了高压输电线路防雷措施与应用，以期能为供电系统安全运行提供有效的借鉴经验。

关键词：高压输电线路；防雷措施；杆塔；避雷器引言高压输电线路是电力能源传输的媒介，它是电网安全运行与分配的重要组成部分，输电线路的稳定运行对于电力系统至关重要。

如果输电线路的电压等级提高，对应的塔杆高度和线路尺寸逐步增加，使得输电线路越来越容易受到自然灾害的影响，尤其是雷击现象。

如何防范雷击对输电线路的影响对于提高电力系统的稳定性具有重要意义。

一、高压输电线路防雷的重要性整个电力系统中，高压输电线路占据着极其重要的地位，其运行的安全性直接影响到了电网系统的运行。

在电力系统各项故障中，因雷击而引发的故障比例相对较高。

同时，高压输电线路自身的结构通常较为复杂，一旦遭受到雷击灾害，容易出现跳闸、停电、甚至引发火灾，不仅影响到输电线路的正常运行，还危及人们的生命财产安全。

因此做好高压输电线路防雷措施，对于维护电力系统的正常运行，维持人们日常生产与生活所需，有效保障人们的生命财产安全，乃至有效促进经济的发展，都有着积极的现实意义。

二、近五年来线路雷击跳闸情况及原因分析本文对2010年至2014年五年时间内，阳江局输电所管辖线路的雷击跳闸情况进行了统计和分析。

五年来，阳江局输电所管辖线路共发生了170次雷击跳闸，占总跳闸次数的78%，是输电所管辖线路跳闸的第一大原因。

表2至表4对2010年至2014年五年间的雷击跳闸分类进行了统计。

1、阳江2010年至2014年期间各年度线路长度统计情况见表1。

表1：线路的长度统计（km）2、雷击跳闸发生的月份统计，具体见表4。

高压输电线路综合防雷措施的应用
高压输电线路是电力输送的重要设施，而雷击对于这些线路的安全运行会带来严重的
影响。

采取综合的防雷措施对于高压输电线路的安全运行非常重要。

对于高压输电线路，要进行合理的线路设计。

在线路设计中考虑到瞬态过电压的影响，选择适当的杆塔高度和间距，以便减少雷击的可能性。

要在高压输电线路的通道两侧设置大型接地网。

接地网能将雷击电流引入地下，减小
雷电对线路的直接影响。

通过增加接地位置和接地电阻的方式，可以提高接地网的防雷能力。

高压输电线路还需要安装避雷针。

避雷针能够在雷电来临时接收雷电，将其安全引入
地下。

通过合理的避雷针设置可以有效地降低线路被雷击的可能性。

对于高压输电线路的设备和绝缘子，也需要进行特殊处理以增强其防雷能力。

可使用
防雷耐电压高的绝缘子、金属氧化物避雷器等。

定期对高压输电线路进行维护和检修也是非常重要的。

及时发现和处理可能存在的故障，包括绝缘子的破损、接地网的损坏等，有助于保证线路的安全运行。

高压输电线路还需要建立完善的防雷监测系统。

通过监测系统对线路周边的雷电活动
进行实时监测，可以提前预警并采取相应的措施来保护线路的安全运行。

高压输电线路的综合防雷措施包括合理的线路设计、大型接地网的设置、避雷针的安装、特殊处理设备和绝缘子、定期维护和检修以及建立防雷监测系统等。

这些措施的应用
可以有效地保护高压输电线路的安全运行，降低雷击对线路带来的影响。

高压输电线路综合防雷措施的分析与探讨高压输电线路作为电力系统的重要组成部分，其安全稳定运行对整个电网系统的正常运行至关重要。

在雷电活动频繁的地区，高压输电线路常常面临雷击的威胁，给输电线路的安全稳定运行带来了不小的影响。

针对高压输电线路的雷击防护工作显得尤为重要。

一、高压输电线路雷击危害分析雷击对高压输电线路的危害主要表现在以下几个方面：1. 直接损坏设备：雷电直击导线或杆塔，造成设备的直接烧毁或破坏，严重影响输电线路的正常运行。

2. 间接损坏设备：雷电感应电压和感应电流，可能导致设备绝缘击穿或损坏，从而影响设备的安全运行。

3. 造成瞬时过电压：雷击产生的电磁感应影响输电线路，产生瞬时过电压，可能对设备产生冲击，影响设备的长期稳定运行。

4. 影响系统安全稳定运行：雷击造成的设备损坏或瞬时过电压，可能导致系统设备的短路、故障，影响系统的安全稳定运行。

二、高压输电线路综合防雷措施针对高压输电线路雷击的危害，需要采取一系列的综合防雷措施，以保障输电线路的安全稳定运行。

1. 设备选型：在高压输电线路的设计和建设中，应选择具有良好防雷性能的设备，比如带有避雷针的杆塔、抗雷击能力强的导线等。

2. 避雷装置安装：为了减少雷电对输电线路的危害，应在输电线路的关键部位安装避雷设备，如避雷针、避雷带等。

3. 接地装置设置：合理设置输电线路的接地装置，可以减小雷电对设备的损害，提高设备的安全性。

4. 防护罩安装：对于一些重要的设备和关键的部位，可以考虑安装防护罩，以防止雷击对设备的直接损害。

5. 绝缘设计：合理的绝缘设计可以减小雷击对设备的影响，提高设备的抗雷击能力。

7. 定期检测维护：定期对输电线路的防雷设施进行检测和维护，及时发现问题、解决问题，以保障输电线路的正常运行。

1. 成本较高：综合防雷措施需要投入大量的资金和人力，增加了输电线路的建设和维护成本。

2. 对环境的影响：一些防雷措施如避雷针的设置可能对自然环境产生一定的影响，增加了环境保护方面的工作量。

高压输电线路防雷措施分析及改进方法高压输电线路防雷措施对电网安全运行至关重要。

在强电磁环境下，雷击可能会对输电线路造成巨大破坏甚至导致事故，因此需要采取一系列措施来保障输电线路的安全。

应在高压输电线路上布置防雷装置。

防雷装置一般包括避雷针、避雷线、避雷器等，可以引导和放电雷电，减少对输电线路的直接打击。

避雷针通常安装在高耸的杆塔上方，起到吸引和放电雷电的作用。

避雷线则连接避雷针和地面，并通过接地装置将雷电引入地下，减少对线路的影响。

避雷器可在输电线路中间定期安装，可以有效吸收雷电冲击，保护线路设备。

这些防雷设施的规划和布置需要根据具体的地理和气象条件进行评估和设计。

还需要加强对线路设备的绝缘保护。

在高压输电线路上，线路设备的绝缘状态对于防雷非常重要。

需要使用绝缘性能好的材料制作设备，例如绝缘子、隔离开关等。

需要定期检查和维护设备的绝缘状况，确保其良好工作状态。

对于线路的维护和巡检也是必要的。

定期的线路巡检可以及时发现潜在的防雷问题，例如避雷针、避雷线的老化、损坏等。

定期的维护保养工作也可以保证线路设备的正常运行。

还可以考虑利用先进的防雷技术来改进防雷措施。

雷电预警系统可以通过监测大气电场、电磁场等参数来实时预测雷电的发生，提前采取防护措施。

雷电传感器也可以用于检测线路周围的雷电活动，及时预警和保护线路设备。

还可以考虑使用防雷涂层、防雷网等新型材料和装置，提高线路的防雷能力。

高压输电线路的防雷措施需要综合考虑地理、气象条件，并结合实际情况灵活布置。

加强设备绝缘保护、定期巡检维护，并引入先进的防雷技术，可以进一步提高高压输电线路的防雷能力，保障电网的安全运行。

高压输电线路防雷措施应用探讨摘要：输电线路作为电力企业进行供电系统中的重要载体，线路的防雷工作日益受到各级电力部门的高度重视。

输电线路的防雷工作需要电力系统各部门通力合作，结合输电线路的实际情况，在以往防雷经验基础之上，采取必要措施有效预防雷击事故。

关键词：输电线路；雷害；防雷前言：输电线路分布广泛，而且大多数地处旷野，很容易遭到雷击输，一旦跳闸就会影响输电线路的正常工作。

为保障电路运行的安全，必须采取有效地防雷措施加以预防，找出各种改善线路雷电性能的措施，以期确保电力输电线路的安全可靠运行。

1、输电线路进行防雷举措的重要意义在整个电力系统中，高压输电线路占据着极其重要的地位，其运行的安全性直接影响到了电网系统的运行。

高压输电线路不仅是整个电力系统中的主动脉，而且也是连接各发电厂、变电站以及重要用户之间的桥梁,它运行安全与否直接关系到供电的可靠性。

输电线路一旦遭遇雷击就会产生跳闸甚至不能使用，由此产生相应的电网事故，影响电网的基本运维，也会在一定程度上产生很大的经济损失。

在电力系统各项故障中，因雷击而引发的故障比例相对较高。

同时，高压输电线路自身的结构通常较为复杂，一旦遭受到雷击灾害，容易出现跳闸、停电、甚至引发火灾，不仅影响到输电线路的正常运行，还危及人们的生命财产安全。

输电线路因雷击引起的故障跳闸频繁发生，故线路的防雷工作日益受到各级电力部门的高度重视。

在此背景下，我们通过对雷电情况和雷击类型分析，研究重点防雷线路和重点防雷杆塔，论证了可行性防雷方案，确定了以接地装置整治、安装杆塔避雷器为主要内容的防雷方案并实施完成。

因此做好高压输电线路防雷措施，对于维护电力系统的正常运行，维持人们日常生产与生活所需，有效保障人们的生命财产安全，乃至有效促进经济的发展，都有着积极的现实意义。

2、输电线路雷害的主要原因输电线路的雷击闪电成因，是天空雷云放电形成过电压，借助输电线路杆塔产生放电通道，电路绝缘被击穿，通过这样的方式形成的电压就是大气过电压，包括感应雷过电压和直击雷过电压。
