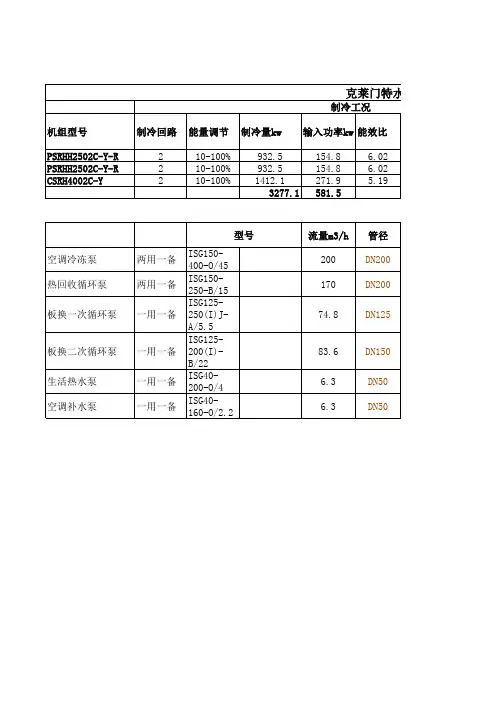

水源热泵机组选型计算表

1.流量：2.扬程：式中：注：水泵选型及附表通常选用比转数n s 在30～150的离心式清水泵。

水泵的流量应为冷水机组额定流量的1.1～1.2倍水系统（冷、热水）的水泵扬程Hp(m)按下式计算：开式水系统：Hp=h f +h d +h m +h s 闭式水系统 ：Hp=h f +h d +h m h d / h f 值：小型住宅建筑在1-1.5之间大型高层建筑在0.5-1之间。

h f －水系统总磨阻力损失，Pah d －水系统总局部阻力损失，Pah m －设备阻力损失，Pah s －开式水系统的静水压力，Pa水泵台数流量流量的增加值1100/219090325161428433530016水泵并联运行时，流量有所衰减；当并联台数超过3台时，衰减尤为厉害。

故强烈建1.选用多台水泵时，要考虑流量的衰减，留有余量。

2.空调系统中水泵并联不宜超过3台，即进行制冷主机选择时也不宜超过三台。

冷冻水泵和冷却水水泵的台数应和制冷主机一一对应，并考虑一台备用。

补水泵一般的原则选取。

水泵流量和功率之间计算公式？水泵的轴功率（kw）＝送水量（升/秒）×扬程（米）/10解释：102是单位整理常数。

水泵有效功率/水泵轴功率＝泵的效率（一般50％--90％、单位时间内泵排出液体的体积叫流量，流量用Q表示，计量单位：立方米/小时（m3/h）,升/秒（l/s）单位重量液体通过泵所获得的能量叫扬程。

泵的扬程包括吸程在内，泵的效率指泵的有效功率和轴功率之比。

η=Pe/P泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率扬程40米，流量45L/S也就是每秒要将45L的水提升40米假设管径是100MM，水的流速是（45*10＾-3）/(π/4*10^-2)=5.732M 水每秒获得的能量是动能+势能动能E1＝0.5*45*5.732＾2＝4237J势能E2＝45*9.8*40＝17640J总能量E＝E1+E2＝21877J所需功率＝21877W＝21.877KW假设加压泵的效率η＝0.8则电机所需功率P＝21.877/0.8=27KW泵的总扬程H包括吸水扬程H1、上水扬程H2和所有的管道水头损失h 用公式表示 H=H1+H2+h 管道水头损失 h = S L Q^2,有时还得考虑局而泵的流量Q要根据用水要求而定，有了流量 Q 和总扬程 H 就可以选水泵的有效功率为 N=pgQH水泵的轴功率 N1=pgQH/m ,式中m为水泵的效率水与单台泵运行比较流量的减少5%16%29%40%）/102×效率=流量×扬程90％、大泵较高）示，计量单位：立方米/小时（m3/h）,升/秒（l/s）, L/s=3.6 m3/h=0.06 m3/min=60L/minG=Qρ G为重量 ρ为液体比重在内，近似为泵出口和入口压力H表示，单位为米（m）。

水源热泵机组方案及费用分析
设计要求：夏季制冷，冬季制热，主机选用水源热泵机组，商城内末端采用风机盘管加新风系统.
空调设计负荷：夏季冷负荷Q冷=7719KW Q热=3434KW
一、设计标准：
1.1室外空气设计参数
夏季空调室外计算干球温度30.5℃，湿球温度22.0℃
冬季空调室外计算干球温度-18℃，相对湿度58%
1.2空调系统冷热水设计参数
冷冻水供回水温度7~12℃
冷却水进出水温度15.5~28℃
1.3空调负荷
二、中央空调系统设计方案
水源热泵机组的特点是：环保、节能，运行费用低的特点。

三、中央空调系统设备初投资及运行费用一览表
四、水源热泵中央空调系统设备初投资预算
报价说明：
1、以上报价未包动力电及相关控制系统部分。

2、以上报价未包与之相关的土建施工及欲埋套管部分。

3、以上报价未含与之相关的打井及室外管网部分。

五、中央空调的运行费用计算
说明：1、电价按0.6元/M2
2、夏季制冷90天，每天8小时；冬季制热150天，每天8小时。

4、空调水泵耗电225KW（75KW*3），潜水泵耗电（估算）180KW（30*6KW）
与直燃型（燃煤气）溴化理机组运行费用比较
选用220万大卡直燃型（燃煤气）溴化理机组（燃煤气）三台，下面为运行费用分析。

说明1.电价按0.6元/m2，煤气按1.7元/m3
2.夏季制冷90天，每天8小时；冬季采暖150天，每天8小时
3.空调水泵耗电225KW（75KW*3台）；冷却水泵耗电270KW（90KW*3台）
运行费用比较
直燃机年运行费用比水源热泵高130万元。

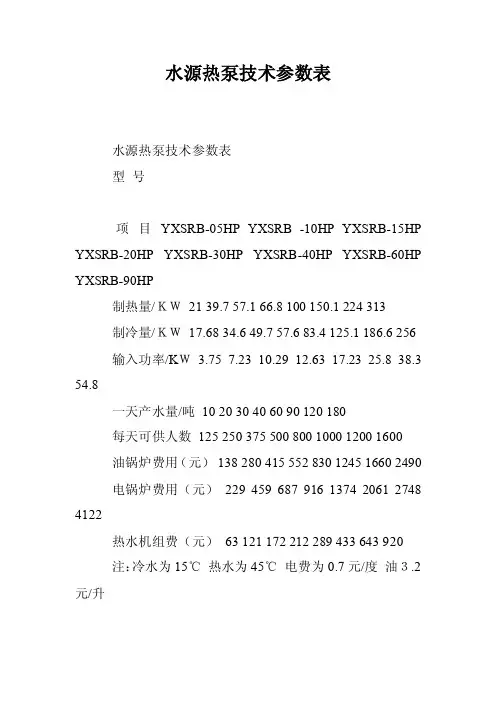

水源热泵技术参数表水源热泵技术参数表型号项目YXSRB-05HP YXSRB -10HP YXSRB-15HP YXSRB-20HP YXSRB-30HP YXSRB-40HP YXSRB-60HP YXSRB-90HP制热量/ＫＷ21 39.7 57.1 66.8 100 150.1 224 313制冷量/ＫＷ17.68 34.6 49.7 57.6 83.4 125.1 186.6 256输入功率/KＷ 3.75 7.23 10.29 12.63 17.23 25.8 38.3 54.8一天产水量/吨10 20 30 40 60 90 120 180每天可供人数125 250 375 500 800 1000 1200 1600油锅炉费用（元）138 280 415 552 830 1245 1660 2490电锅炉费用（元）229 459 687 916 1374 2061 2748 4122热水机组费（元）63 121 172 212 289 433 643 920注：冷水为15℃热水为45℃电费为0.7元/度油３.2元/升常用燃煤、燃焦、燃气、燃油炉、电锅炉、余热回收热水机组费用比较，以日产热水量为２０吨运行经济分析与对比方式燃料价格热效率一天费用一年总运行费用燃煤炉600元/吨55% 300元108,000.00燃焦炉1000元/吨70% 220元80,300.00燃气炉1.9元/㎡75% 237.5元86,687.50燃油炉3200元/吨85% 588.8元214,912.00电锅炉0.7元/度97% 671.3元245,024.50热水机组0.7元/度500% 130.34元47,574.10设将20吨15℃的自来水加热到55℃,冷水为15℃,每天及每年的费用计算1,热水机组运行费用计算；20000kg×1kcal/kg℃×40℃÷（860大卡kg/度×cop5.0）=186.2度电每天的运行费用为;186.2度×0.7元/度=130.34元每年的运行费用为;365×186.2度×0.7元/度=47,574.10元2, 燃油锅炉运行费用计算；20000kg×1kcal/kg℃×40℃÷（10200kcal/kg/度×热效率85%）=92kg/天每天的运行费用为;92kg×6.4元/公斤=588.8元每年的运行费用为;365×92kg×6.4元/公斤=214,912.00元3, 燃器锅炉运行费用计算；20000kg×1kcal/kg℃×40℃÷（8500kcal立方米×热效率75%）=125立方米/天每天的运行费用为; 125立方米×1.9元/立方米=237.5元每年的运行费用为;365×125立方米×1.9元/立方米=86,687.50元。

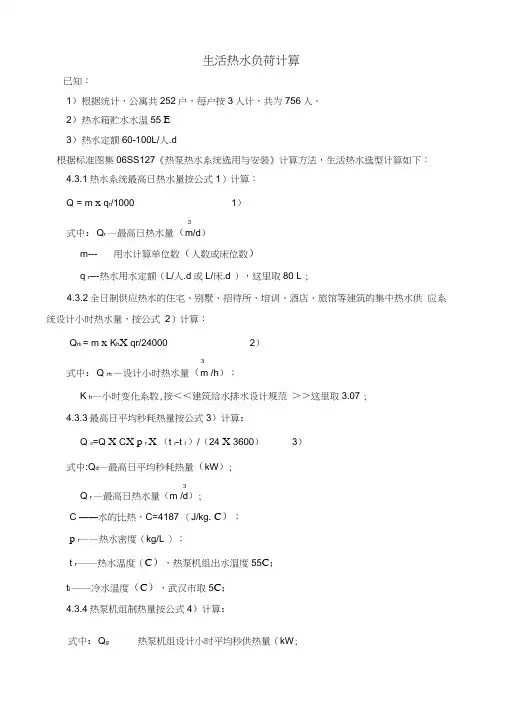

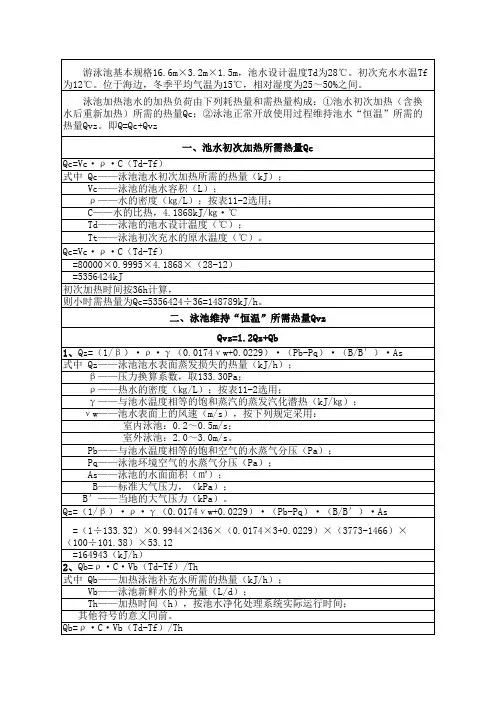

生活热水负荷计算已知：1）根据统计，公寓共252户，每户按3人计，共为756人。

2）热水箱贮水水温55 E3）热水定额60-100L/人.d根据标准图集06SS127《热泵热水系统选用与安装》计算方法，生活热水选型计算如下：4.3.1热水系统最高日热水量按公式1）计算：Q = m x q r/1000 1）3式中：Q r —最高日热水量（m/d）m--- 用水计算单位数（人数或床位数）q r---热水用水定额（L/人.d或L/床.d ），这里取80 L ;4.3.2全日制供应热水的住宅、别墅、招待所、培训、酒店、旅馆等建筑的集中热水供应系统设计小时热水量，按公式2）计算：Q r h = m x K h X qr/24000 2）3式中：Q rh —设计小时热水量（m /h）；K h—小时变化系数,按＜＜建筑给水排水设计规范＞＞这里取3.07 ;4.3.3最高日平均秒耗热量按公式3）计算：Q d=Q X C X p r X （t r-t l ）/（24 X 3600）3）式中:Q d—最高日平均秒耗热量（kW）;3Q r —最高日热水量（m /d）;C ——水的比热，C=4187 （J/kg. C）；p r——热水密度（kg/L ）；t r ――热水温度（C），热泵机组出水温度55C；t l ――冷水温度（C），武汉市取5C；4.3.4热泵机组制热量按公式4）计算：式中：Q g 热泵机组设计小时平均秒供热量（kW;Q g=24X Ki X Q d/T 1 4）热泵机组设计工作时间（h）;根据用水规律、低温热源情况和系统经济性等综合因素考虑确定。

全日供水时，建议取12-20（h）；这取12小时。

K i——安全系数。

可取1.05-1.103公式1）得：Q r = m X q r X /1000=756X 80/1000=60.5m /d3公式2）得：Q rh = m X K h X q〃24000=756 X 3.07 X 80/24000=7.7m /h公式3）得：Q=Q X C X p r X （t r- 11 ）/（24 X 3600）=60.5 X 4187 X 1 X 50/（24 X 3600）=146.6kW公式4）得：Q g=24X & X Q/T1 =24X 1.1 X 146.6/12=323 kW4.3.5热泵热水系统贮热总容积Vr按公式5）计算：7=T O X Q rh 5）3V r ――贮热总容积（m ）；T O――贮热持续时间，这里取2小时；3根据以上计算公式得：V r=T o X Q h=2X 7.7=15.4m。

最新规范水源热泵生活热水计算书2009版《建筑给水排水设计规范》GB50015：已知：某宾馆用水计算单位数m=125；热水用水定额qr=160升/每床位每日；使用时间=24小时；冷水水温tl=5℃；热水水温tr=45℃；根据2009版《建筑给水排水设计规范》的表5.3.1插值计算得小时变化系数Kh=3.33；水的比热C=4.187kJ/kg℃；热水密度约为1kg/L。

计算：1、设计小时耗热量Qh=(3.33×125×160×4.187×(45-5)×1/24=460221kJ/h=128kW2、设计热泵机组小时供热量Qg=(1.10×125×160×4.187×(45-5)×1/16=230285kJ/h=64kW3、设计储热水箱容量Vr=1.20×（460221-230285）×4/【0.8×（45-5）×4.187×1】=8254L=8.3m³热水机组及贮热水箱的选型：根据2009版最新《建筑给水排水设计规范》（GB50015）的相关规范要求，考虑选用：模块式水源热泵机组ZPR-70M型 1台及10m³的贮热水箱。

ZPR-70M 单机制热量Q热=80KW，制热功率N热=15.5KW用该机组作为制取生活热水的热源，可完全满足用户需求。

相关规范：本计算适应于全日供应热水的宿舍(I、Ⅱ类)、住宅、别墅、酒店式公寓、招待所、培训中心、旅馆、宾馆的客服(不含员工)、医院住院部、养老院、幼儿园、托儿所(有住宿)、办公楼等建筑的集中热水供应系统。

参考2009版《建筑给水排水设计规范》GB50015：设计小时耗热量计算公式：(5.3.1-1)式中Qh－－设计小时耗热量(kJ/h)；m－－用水计算单位数(人数或床位数)；qr－－热水用水定额(L/人·d或L/床·d)应按GB50015表5.1.1采用；C－－水的比热，C=4.187(kJ/kg·℃)；tr－－热水温度，tr＝60(℃)；tl－－冷水温度，按GB50015表5.1.4选用；－－热水密度(kg/L)；Kh－－小时变化系数，可按表5.3.1采用。

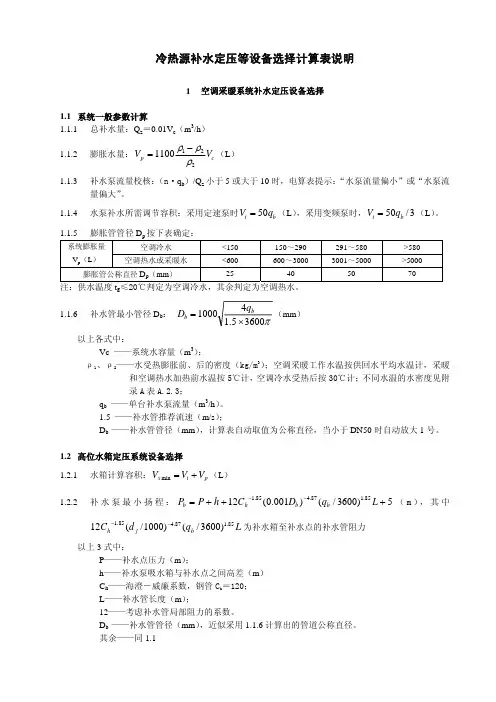

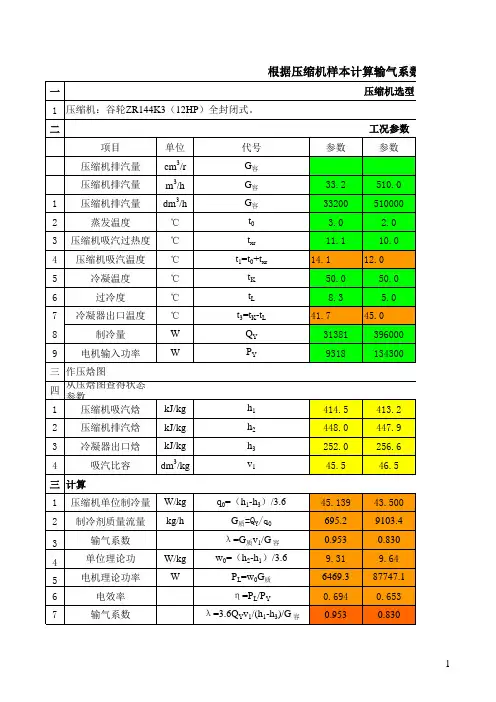

冷热源补水定压等设备选择计算表说明1 空调采暖系统补水定压设备选择1.1 系统一般参数计算1.1.1 总补水量：Q z ＝0.01V c （m 3/h ） 1.1.2 膨胀水量：c p V V 2211100ρρρ−=（L ） 1.1.3补水泵流量校核：（n·q b ）/Q z 小于5或大于10时，电算表提示：“水泵流量偏小”或“水泵流量偏大”。

1.1.4 水泵补水所需调节容积：采用定速泵时b t q V 50=（L ），采用变频泵时，3/50b t q V =（L ）。

1.1.5膨胀管管径D p 按下表确定：空调冷水 <150 150～290 291～580 >580 系统膨胀量 V p （L ）空调热水或采暖水<600600～3000 3001～5000>5000膨胀管公称直径D p （mm ）25 40 50 70注：供水温度t g ≤20℃判定为空调冷水，其余判定为空调热水。

1.1.6补水管最小管径D b ： π36005.141000×=bb q D （mm ）以上各式中：Vc ——系统水容量（m 3）； ρ1、ρ2——水受热膨胀前、后的密度（kg/m 3）；空调采暖工作水温按供回水平均水温计，采暖和空调热水加热前水温按5℃计，空调冷水受热后按30℃计；不同水温的水密度见附录A 表A.2.3；q b ——单台补水泵流量（m 3/h ）。

1.5 ——补水管推荐流速（m/s ）； D b ——补水管管径（mm ），计算表自动取值为公称直径，当小于DN50时自动放大1号。

1.2 高位水箱定压系统设备选择 1.2.1 水箱计算容积：p t x V V V +=min （L ） 1.2.2补水泵最小扬程：5)3600/()001.0(1285.187.485.1+++=−−L q D C h P P b b hb （m ），其中L q d C b j h85.187.485.1)3600/()1000/(12−−为补水箱至补水点的补水管阻力以上3式中：P ——补水点压力（m ）；h ——补水泵吸水箱与补水点之间高差（m ） C h ——海澄－威廉系数，钢管C h ＝120； L ——补水管长度（m ）；12——考虑补水管局部阻力的系数。

热水系统热泵选型估算步骤
一、确定热水需求量及加热量
①. 根据不同的用水环境及地方习惯，计算好每日总的热水需求量（单位“M3/天”或”“吨/天”）
④. 根据②与③计算好温差，
⑤. 1吨水/1M3升高1℃需要1.163KW的热量
⑥. 计算加热量：①*④*⑤=加热量（单位KW）。

⑦. 为机组设定好，每日加热的时间，一般设为每天工作10个小时。

二、热泵设备确定
用每天的加热量⑥除以机组的工作时间⑦，得出的值，就是机组的制热量（铭牌中的数值）取相近。

如：北方，冬天，一澡堂用自来水，每日需热水5吨，初始水温4℃，需加热到55℃，
则5吨水每日需要热量为：5吨水*温差（55-4）*1.163=297KW 设计机组每日工作时间10个小时，
那么机组功率为：297/10=29.7KW。

根据我们计算
一种是用台机器，即1+2号机，“KFXRS-12IID” +“ KFXRS-19IID”
另一种，用一台机器，直接用3号机“KFXRS-35IID”
需要注意的是：北方，冬季还需要考虑机组极限条件下制热性能衰减，二、水泵设备确定
如我们选“KFXRS-35IID”，则不考虑扬程情况下，水泵流量计算方式为：机组制热量35*经验常数0.172=6吨/小时=10L/分钟。

热泵机组的选型与计算机组的选型与计算本计算过程仅针对学生宿舍1、2、9栋热泵热水系统，其他系统计算过程相同。

1、日用水量：84960L/d （学生宿舍1栋18800L/d ，学生宿舍2栋17200L/d ，学生宿舍9栋48960L/d ）；2、冷水温度：10~15℃，机组出水温度：55℃；△t=45℃；3、娄底市气象参数：全年平均气温16.5～17.5℃，年极端最高气温40.1℃，年极端最低气温－12.1℃；4、机组的选型和计算4.1、最高日耗热量，按下公式（1）计算：)360024/()(?-=L r r r d t t C Q Q ρ ································ 式（1）式中：Q d ——最高日平均秒耗热量（KW ）；Q r ——最高日热水量（m 3/d ）；取84.960 m 3/d ；C ——水的比热，C=4187（kJ/kg ·℃）；ρr ——热水密度（kg/L ）；取0.9857;t r ——热水设计温度（℃）,取50℃；t L ——冷水设计温度（℃）,取10℃。

代入式（1），Q d =84.960×4187×0.9857×(50-10)/(24×3600)=162.33(KW)4.2、热泵机组制热量，按下式（2）计算，设热泵机组在最不利工况下的运行时间为每天T l =18h,则：11/24T Q k Q d g ?= ···················································· 式（2）式中：Q g ——热泵机组设计小时平均秒供热量（KW ）；T 1——热泵机组设计工作时间（h ）。

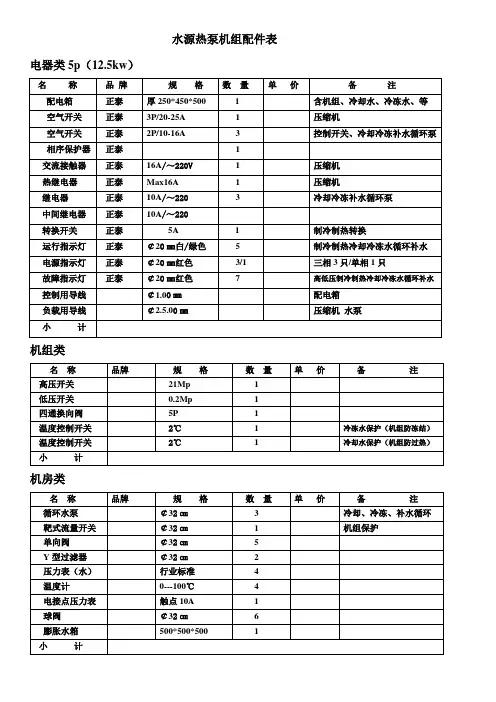

设备选型
1、机组每天额定供水量(额定工作时间≤14小时)
【公式】⑴、额定小时供水量×额定工作时间=每天额定供水量
⑵、额定小时制热量×电能热值860千卡/度×额定工作时间=额定生产热量
2、每天总热负荷计算 (加热1升水温升1度需要1千卡热量)
【公式】总用水量×需提温度=每天总热负
3、设备选用
每天热水总用量≤每天额定供水量
每天总热负≤机组每天额定生产热量
实例
某工厂员工宿舍楼共住200人,每天每人需要55℃淋浴热水40L
【冷水进水温度15℃、热水出水温度55℃、即需温升40℃】
每天总用水量即200人×40L=8000L=8吨
每天总热负荷即8000L每天总用水量×40℃=320000千卡
设备选型: 威德斯WAS050A热水机组2台
额定额定小时供水量420L 额定小时制热量16.5KW
2台机额定供水量:420L×2台×14小时=11760L
2台机额定总热负荷: 16.5KW×2台×14小时×860千卡/度=397320千卡
每天总用水量8000L＜2台机组每天额定供水量11760L
每天总热负荷320000千卡＜2台机组每天额定总热负荷397320千卡。
