泳池恒温除湿热泵选型计算

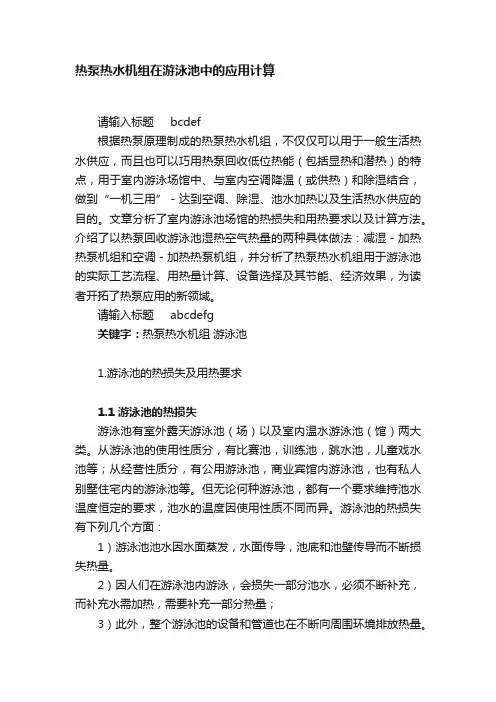

热泵热水机组在游泳池中的应用计算请输入标题 bcdef根据热泵原理制成的热泵热水机组，不仅仅可以用于一般生活热水供应，而且也可以巧用热泵回收低位热能（包括显热和潜热）的特点，用于室内游泳场馆中、与室内空调降温（或供热）和除湿结合，做到“一机三用”－达到空调、除湿、池水加热以及生活热水供应的目的。

文章分析了室内游泳池场馆的热损失和用热要求以及计算方法。

介绍了以热泵回收游泳池湿热空气热量的两种具体做法：减湿－加热热泵机组和空调－加热热泵机组，并分析了热泵热水机组用于游泳池的实际工艺流程、用热量计算、设备选择及其节能、经济效果，为读者开拓了热泵应用的新领域。

请输入标题 abcdefg关键字：热泵热水机组游泳池1.游泳池的热损失及用热要求1.1 游泳池的热损失游泳池有室外露天游泳池（场）以及室内温水游泳池（馆）两大类。

从游泳池的使用性质分，有比赛池，训练池，跳水池，儿童戏水池等；从经营性质分，有公用游泳池，商业宾馆内游泳池，也有私人别墅住宅内的游泳池等。

但无论何种游泳池，都有一个要求维持池水温度恒定的要求，池水的温度因使用性质不同而异。

游泳池的热损失有下列几个方面：1）游泳池池水因水面蒸发，水面传导，池底和池壁传导而不断损失热量。

2）因人们在游泳池内游泳，会损失一部分池水，必须不断补充，而补充水需加热，需要补充一部分热量；3）此外，整个游泳池的设备和管道也在不断向周围环境排放热量。

以上这一些损失的热量，都需要不断补充，才能维持池水有一定的温度。

这些热损失再加上游泳场馆淋浴等用热的负荷可以称之为经常性用热负荷。

另外，恒温池水也有一次性全部更换新的要求。

为了清洗，消毒的要求，在一定时段内，要求将池水全部放空，重新输入温水。

如果补充的水是冷水（水温在5-15℃），那末，加热整池水需要的用热量就是一次性冲击负荷。

1.2 游泳池池水温度一般室内游泳池池水温度为２4－２９℃，室外的为２２－３０℃。

如室内游泳馆有完善的空调采暖设施，可以取为25℃；如果气温低，可以取为27℃。

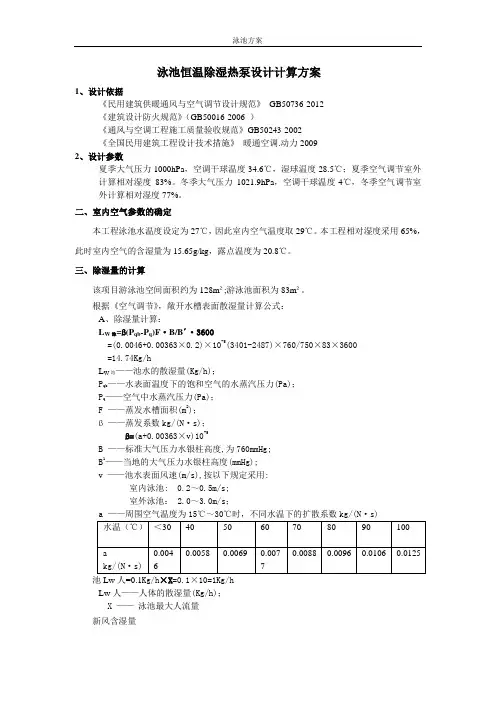

泳池方案泳池恒温除湿热泵设计计算方案1、设计依据《民用建筑供暖通风与空气调节设计规范》GB50736-2012《建筑设计防火规范》（GB50016-2006 ）《通风与空调工程施工质量验收规范》GB50243-2002《全国民用建筑工程设计技术措施》暖通空调.动力20092、设计参数夏季大气压力1000hPa，空调干球温度34.6℃，湿球温度28.5℃；夏季空气调节室外计算相对湿度83%。

冬季大气压力1021.9hPa，空调干球温度-4℃，冬季空气调节室外计算相对湿度77%。

二、室内空气参数的确定本工程泳池水温度设定为27℃，因此室内空气温度取29℃。

本工程相对湿度采用65%，此时室内空气的含湿量为15.65g/kg，露点温度为20.8℃。

三、除湿量的计算该项目游泳池空间面积约为128m²;游泳池面积为83m²。

根据《空气调节》，敞开水槽表面散湿量计算公式：A、除湿量计算：L W泳=ß(P qb-P q)F·B/B´·3600=(0.0046+0.00363×0.2)×10-5(3401-2487)×760/750×83×3600=14.74Kg/hL W池——池水的散湿量(Kg/h)；P qb——水表面温度下的饱和空气的水蒸汽压力(Pa)；P q——空气中水蒸汽压力(Pa)；F ——蒸发水槽面积(m2)；ß ——蒸发系数kg/(N·s)；ß=(a+0.00363×v)10-5B ——标准大气压力水银柱高度,为760mmHg;B1——当地的大气压力水银柱高度(mmHg);v ——池水表面风速(m/s),按以下规定采用:室内泳池: 0.2～0.5m/s;室外泳池： 2.0～3.0m/s；池Lw人=0.1Kg/h×X=0.1×10=1Kg/hLw人——人体的散湿量(Kg/h)；X ——泳池最大人流量新风含湿量人均最小新风量可取30m3/h，游泳馆按10人计算，新风量为300m3/h，由焓湿图计算得出，相对于室内空气，夏天新风含湿量为m=21.64g/kg夏季：小池L新= ρ* V * Δd = 1.13*1200*(21.64-15.65) =8.12Kg/hρ—空气的密度Kg/m3V —空气的体积m3Δd —空气含湿量差g/Kg泳池内最大湿负荷L= Lw泳+Lw人+L新=23.86kg/h四、夏季泳池区冷负荷计算。

空气源热泵泳池机选型计算随着人们对健康娱乐的需求增加，泳池已经成为现代家庭和公共场所中常见的设施。

为了保证泳池水温的舒适，空气源热泵泳池机成为了一种受欢迎的加热设备。

本文将介绍如何进行空气源热泵泳池机的选型计算，以确保其能够满足泳池的加热需求。

我们需要了解泳池的基本信息，包括泳池的尺寸、水深和所在地的气候条件等。

这些信息将对选型计算产生重要影响。

接下来，我们需要确定泳池的加热需求，即泳池所需的热量。

泳池的加热需求可以通过以下公式进行计算：加热需求 = (泳池体积) × (水的比热容) × (目标温度 - 初始温度)其中，泳池体积指的是泳池的长、宽、深度的乘积；水的比热容是指单位质量水所需的热量；目标温度是指泳池水需要加热到的温度；初始温度是指泳池水的初始温度。

在进行选型计算时，我们还需要考虑到泳池能够保温的时间。

一般来说，泳池的保温时间应该达到16-18小时。

如果泳池的保温时间过短，那么选型的热泵功率可能会不够，无法满足泳池的加热需求。

在选型计算中，我们还需要考虑到热泵的性能参数，包括制冷剂种类、制冷剂流量、制冷剂温度差、热泵的制热能力等。

这些参数将直接影响到热泵的加热效果。

我们还需要考虑到热泵的工作条件。

热泵的工作条件包括进水温度、出水温度、环境温度等。

这些条件将决定热泵的工作效率和性能。

在进行选型计算时，我们可以借助专业的选型软件或者手动计算。

选型软件可以根据输入的泳池信息和加热需求，自动计算出最合适的热泵型号和功率。

手动计算则需要根据热泵的性能参数和工作条件，逐步推算出合适的选型。

在选型计算完成后，我们还需要考虑到热泵的安装和维护。

热泵的安装应该符合相关的安装规范，确保其能够正常运行。

同时，定期的维护保养也是非常重要的，可以延长热泵的使用寿命，提高其运行效率。

空气源热泵泳池机的选型计算是一个复杂而重要的过程。

通过合理的计算和选型，我们可以确保热泵能够满足泳池的加热需求，从而提供舒适的泳池环境。

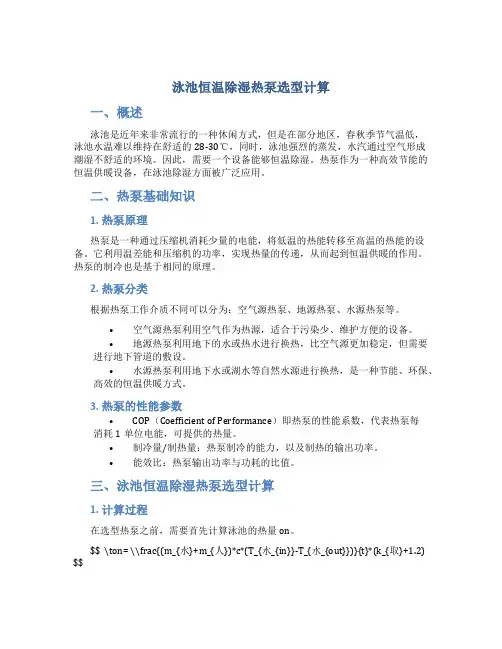

泳池恒温除湿热泵选型计算一、概述泳池是近年来非常流行的一种休闲方式，但是在部分地区，春秋季节气温低，泳池水温难以维持在舒适的28-30℃，同时，泳池强烈的蒸发，水汽通过空气形成潮湿不舒适的环境。

因此，需要一个设备能够恒温除湿。

热泵作为一种高效节能的恒温供暖设备，在泳池除湿方面被广泛应用。

二、热泵基础知识1. 热泵原理热泵是一种通过压缩机消耗少量的电能，将低温的热能转移至高温的热能的设备。

它利用温差能和压缩机的功率，实现热量的传递，从而起到恒温供暖的作用。

热泵的制冷也是基于相同的原理。

2. 热泵分类根据热泵工作介质不同可以分为：空气源热泵、地源热泵、水源热泵等。

•空气源热泵利用空气作为热源，适合于污染少、维护方便的设备。

•地源热泵利用地下的水或热水进行换热，比空气源更加稳定，但需要进行地下管道的敷设。

•水源热泵利用地下水或湖水等自然水源进行换热，是一种节能、环保、高效的恒温供暖方式。

3. 热泵的性能参数•COP（Coefficient of Performance）即热泵的性能系数，代表热泵每消耗1单位电能，可提供的热量。

•制冷量/制热量：热泵制冷的能力，以及制热的输出功率。

•能效比：热泵输出功率与功耗的比值。

三、泳池恒温除湿热泵选型计算1. 计算过程在选型热泵之前，需要首先计算泳池的热量on。

$$ \ton= \\frac{(m_{水}+m_{人})*c*(T_{水_{in}}-T_{水_{out}})}{t}*(k_{取}+1.2) $$其中， - m水：泳池水质量，kg - m人：在泳池中游泳人数，个 - c：水的比热容，kJ/kg·℃ - T水in ：泳池水进水口水温，℃ - T水out：泳池水出水口水温，℃ - t：时间，小时 - k取：热泵的取暖系数，通常在3-4之间计算完成on之后，可以通过热泵的COP值计算出需要选用的热泵的制热功率q。

$$ \tq= \\frac{on*k_{取}}{COP} $$2. 选型注意事项在选型泳池恒温除湿热泵时，需要考虑以下因素：•泳池尺寸：泳池尺寸需要与热泵的制冷/制热量相匹配，不能太大或太小。

一、室外泳池循环流量计算书：
1、泳池专业循环水泵的设计
2、室外泳池过滤系统的确定：
3、室外泳池消毒系统计算
二、室内恒温泳池循环流量计算书：
1、泳池专业循环水泵的设计
循环泵选型：
2、室内恒温泳池过滤系统的确定：
3、室内恒温泳池消毒系统计算
4、臭氧消毒计算四、臭氧消毒计算
三、室内按摩池循环流量计算书：
1、泳池专业循环水泵的设计
循环泵选型：
2、室内按摩池过滤系统的确定：
3、室内按摩池消毒系统计算
-
四、室内恒温池热负荷
泳池区水面蒸发损失的热负荷
池底、池壁管道和设备等传导损失的热负荷
补充水加热需要的热负荷容积*10%*20*1000/24
（补充水量按10%水容积考虑,补水温差20oC,补水时间按一天24小时计）
游泳池热水每小时维持水温所需总热负荷
泳池水加热需要的热负荷
五、按摩池区水面蒸发损失的热负荷
池底、池壁管道和设备等传导损失的热负荷
补充水加热需要的热负荷容积*10%*20*1000/24
（补充水量按10%水容积考虑,补水温差20oC,补水时间按一天24小时计）
池热水每小时维持水温所需总热负荷
池水加热需要的热负荷
2个按摩池初次加热需要的总热负荷为280KW 恒温泳池初次加热需要的热负荷为331KW ，按摩池和恒温泳池可不同时进行加热，需要锅炉的总热负荷为480KW。

室内泳池恒温除湿设计方案目录目录 (1)项目一览 (3)1、工程概况 (3)2、设计要求 (3)3、设备选型 (3)泳池恒温除湿计算选型 (4)1、设计依据 (4)2、设计资料 (5)1）室外设计计算参数 (5)2）室内设计计算参数 (5)3）泳池基本参数 (5)3、计算过程 (6)1) 恒温热量计算 (6)2) 初始加热热量计算 (7)3) 除湿量计算 (7)4) 负荷统计 (9)4、设备选型 (10)PHNIX泳池恒温除湿热泵机组参数........................... 错误!未定义书签。

1、超高能效............................................. 错误!未定义书签。

2、热回收技术 ........................................... 错误!未定义书签。

3、超强防腐设计 ......................................... 错误!未定义书签。

1）高效钛金属换热器.................................. 错误!未定义书签。

2）电泳防腐技术 ..................................... 错误!未定义书签。

3）独立双腔隔离设计.................................. 错误!未定义书签。

4）食品级不锈钢的应用................................ 错误!未定义书签。

4、柜体优化设计 ......................................... 错误!未定义书签。

1）框架............................................. 错误!未定义书签。

2）面板............................................. 错误!未定义书签。

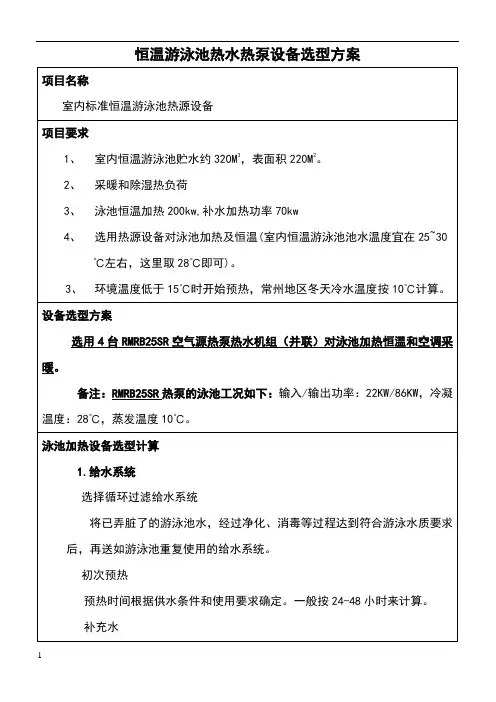

恒温游泳池热水热泵设备选型方案泳池加热设备选型计算1.给水系统选择循环过滤给水系统将已弄脏了的游泳池水，经过净化、消毒等过程达到符合游泳水质要求后，再送如游泳池重复使用的给水系统。

初次预热预热时间根据供水条件和使用要求确定。

一般按24-48小时来计算。

补充水补充水量：由泳池水面蒸发的水量、过滤设备冲洗水量、游泳池排污水量、溢流水量、游泳者身体带走的水量等部分组成；参考《设计手册》：室内公共池每天的补水量泳池容积的百分数5%~15%，这里取15%；初次充水、补水方式：水源为城市自来水时，应设置补给水箱或利用平衡水池间接进行，以防止回流污染水源或设备；游泳池专用水源时，可以直接补水。

补给水箱或平衡水池的容积：公共游泳池按50L/平方米计算（这里需要25吨水）。

2、水的循环循环周期以及循环流量公共池的循环周期一般取8个小时，则循环流量为：循环水流量=×游泳池的水容积÷循环周期= ×320 m3÷ 8H = 45m3/h水泵的扬程按循环管道、净化设备、加热设备阻力和水泵与水位高差计算确定。

过滤器阻力按设备确定。

3、水的加热与恒温（保持在28℃左右）游泳池的初次预热(24-48个小时)320M3的泳池水在24-48小时内从10℃加热到28℃。

泳池的补充水量：320M3×15%÷8小时=6M3/小时泳池加热恒温泳池在工作营业以后，启动循环设备以及补水装置，维持泳池在28℃左右的恒温。

耗热量计算第三章设备清单及报价备注：一、380V—100A空开漏保、主电源、户外电箱电源由需方引至机身1米范围内。

二、冷水、热水、回水接口由需方引至机身1米范围内。

第四章、使用成本分析采用热泵热水机组与选用其他设备、热源、热值和费用比REALM:热姆空气源热泵热水机组经济分析：热泵热水机组与其它热源的经济性比较（1）各种热源效率（2）各种热源的成本比较(以1000公斤5度的冷水，加热至55度的热水，需要50000千卡的热量为例)几种常用热水机组的使用费用的比较（每小时使用热能300KW计算）以上数据是在环境温度为20度，COP值为的情况下测试所得。

游泳池水加热设备的选型设计一、池水日常热损耗量的计算：游泳池水总热损耗量Qa包括以下三项：1、池面水蒸发损失的热量Qs2、池壁、池底、管道和水处理设备传导散热量Qt3、补充新水加热量QfQa=Qs+Qt+Qf这三项热损耗的计算公式如下：Qs=r(0.0174vw+0.0229)(Pb-Pq)AsBaQt=0.2QsQf=m·Cv(Ta-Tf)/th其中r—与池水等温的饱和水蒸汽的蒸发汽化潜热，当28℃时r=582.5kcal/kgVw—池面上的风速，对室内泳池可取Vw=0.5m/sPb—与池水等温的饱和空气的水蒸气分压，当28℃时Pb=28.3mmHg Pq—泳池环境空气的水蒸气分压，当10℃时rq=5.59 mmHgAs—泳池池面面积（㎡）Ba—标准大气压与当地大气压之比，计算中可取Ba=1.2,相当于统一考虑了海拔高度1500米以下的情况。

南宁取值：1m—泳池在一天内补充新水的数量（㎏）Cv—水的比热，可取Cv=1 kcal/kg·℃Ta—池水设计温度（26℃～28℃）Tf—补充新水水温，一般可取16℃th—加热设备一天内的运行时间（h）游泳池热负荷计算：以50*25M，平均水深1.6M池为例1）游泳池容积： 50*25*1.6=2000m32）池水温度及游泳池的室内气温：池水温度28℃ ，室温10℃。

3）当地气温平均值：本设计室外温度以22℃计，泳池水区冬季温度26℃4）极端最高气温38.7℃ ；极端最低气温5℃5）当地自来水温（平均值）：冬季5℃、春秋季17.5℃、夏季20℃、最低水温5℃6）以每日补水量为5%的池容积计，冬季补水温度5℃，冬季日常每天运行12小时计算按以上公式和各参数单位计算出来Qs,Qt,Qf的单位是kcal/h,现将计算结果列于表1二、池水初次加热所需之热功率Qb:所谓“初次加热”是指泳池建成或大修灌水后的加热，也包括泳池因各种原因停运一般时间后的加热。

泳池恒温除湿热泵设计计算方案一、设计依据《民用建筑供暖通风与空气调节设计规范》GB50736-2012《建筑设计防火规范》（GB50016-2006 ）《通风与空调工程施工质量验收规范》GB50243-2002《全国民用建筑工程设计技术办法》暖通空调.动力2009二、设计参数夏日大气压力1000hPa，空调干球温度℃，湿球温度℃；夏日空气调节室外计算相对湿度83%。

冬季大气压力，空调干球温度-4℃，冬季空气调节室外计算相对湿度77%。

二、室内空气参数的肯定本工程泳池水温度设定为27℃，因此室内空气温度取29℃。

本工程相对湿度采用65%，现在室内空气的含湿量为kg，露点温度为℃。

三、除湿量的计算该项目游泳池空间面积约为128m²;游泳池面积为83m²。

按照《空气调节》，敞开水槽表面散湿量计算公式：A、除湿量计算：L W泳=ß(P qb-P q)F·B/B´·3600=+××10-5(3401-2487)×760/750×83×3600=hL W池——池水的散湿量(Kg/h)；P qb——水表面温度下的饱和空气的水蒸汽压力(Pa)；P q——空气中水蒸汽压力(Pa)；F ——蒸发水槽面积(m2)；ß ——蒸发系数kg/(N·s)；ß=(a+×v)10-5B ——标准大气压力水银柱高度,为760mmHg;B1——本地的大气压力水银柱高度(mmHg);v ——池水表面风速(m/s),按以下规定采用:室内泳池: ～s;室外泳池：～s；a ——周围空气温度为15℃～30℃时，不同水温下的扩散系数kg/(N·s)池Lw人=h×X=×10=1Kg/hLw人——人体的散湿量(Kg/h)；X ——泳池最大人流量新风含湿量人均最小新风量可取30m3/h，游泳馆按10人计算，新风量为300m3/h，由焓湿图计算得出，相对于室内空气，夏天新风含湿量为m=kg夏日：小池L新 = ρ* V * Δd = *1200* =hρ—空气的密度 Kg/m3V —空气的体积 m3Δd —空气含湿量差g/Kg泳池内最大湿负荷L= Lw泳+Lw人+L新=h四、夏日泳池区冷负荷计算。

泳池恒温所需热量的简单计算及配置热泵的方案分析近年来，随着我国经济的稳定发展与人民生活水平的不断提高，科学性的全民健身运动正悄然兴起。

游泳运动在我国是一项具有广泛群众基础的体育运动，随着我国游泳运动员在世界大赛取得优异成绩，进一步推动了这项运动的开展，全国各地很多企事业单位特别是学校、宾馆酒店及别墅等都纷纷兴建游泳池。

目前很多在建或已建的室内外标准泳池、娱乐性泳池、**池、桑拿池等都考虑设计或改造成具有恒温功能的设施，在冬季能投入使用，以达到降低空置率并增加收入等目的。

但热水恒温所需耗热量的计算，是一项很复杂的工作，因为泳池表面散热、补充水量的耗热、泳池与池壁传热等过程是一种复杂的过程，如再增加室内泳池采暖、淋浴等耗热量，其计算方法就更复杂。

我司专门从事设计、安装热水系统工程，多年来承接过不少室内外泳池、**池、桑拿池等热水恒温工程，总结出一套简单的恒温所需热量的计算方式。

为说明方便，本文以我司曾承接过的某一工程项目作为例子，进行分析参考。

本文同时运用大量数字计算，通过对燃油锅炉、电加热器、燃气锅炉等几种加热设备为满足热水恒温所消耗的能耗，及进行经济效益分析，证明了如泳池恒温选用热泵热水机组作为主加热设备，节能效果非常显著。

（一）设计内容及范围1、设计参数：（1）某培训中心现有室外娱乐性泳池一个，泳池表面呈不规则几何形状，且各处水深最深处约1.5米；附属儿童娱乐池为最浅处约0.5米，整体计算深度按1.4米计。

据现场测量，泳池表面积为402.7m2，设计计算按400 m2计。

则根据泳池表面积及计算深度可得泳池容积约560m3，考虑到可能因测量误差造成泳池实际容积大于上计算值，所以以下设计中泳池容积统一按600m3计。

（2）室外泳池配有循环过滤系统，采用砂罐过滤器24小时过滤，直接人工投药消毒杀菌，手动人工补充水量。

（3）泳池旁附属安装一套离泳池水面高约7米总宽约2米的瀑布水景系统，瀑布用水直接从泳池底部抽取，所配水泵为XX公司产品。

热泵PHNIX泳池机设备性能及特点1、泳池机工作原理泳池机采的是热泵技术，热泵是世界上在热能应用领域中的一项高新技术，它是采用电能驱动‘把热量从低温热源转移到高温热源中的一种装置。

根据逆卡诺循环原理，采用极少的电能驱动，通过吸热工质把空气中零下15度以上的空气热源传递到空气发生器导致空气交换器内的冷媒受热升温气化产生的热量被释放到水中，致使水温升高。

泳池机是一种新型高效率节能热水器，其工作原理与空调器相似，是根据逆卡诺循环原理，采用少量的电能驱动压缩机运行，高压的液态工质经过膨胀阀后在蒸发器内蒸发为气态，并大量吸收空气中的热能，气态的工质被压缩机压缩成为高温、高压的液态，然后进入冷凝器放热，把水加热，如此不断地循环加热，可以把水加热至50℃-65℃。

在运行过程中，消耗了一份的能量，同时从环境空气中吸收转移了四份的能量(热量)到水中，相对于电热水器而言，节约了四分之三的电能。

泳池热泵的特点：①、高效率节能热泵不是热能的转换设备，而是热量的搬运设备，它的制热效率不受能量转换效率100％为极限的制约，而是受逆向卡诺循环效率的制约，当热泵从低温中吸取热量传输到高温中的热量不仅大于所消耗的能量，而且大于从低温中吸收的能量，因此热泵在由低温向高温传热过程中能够产生几倍增的能量。

②、超节能产品：输入1度电可输出3-4度电的能量。

③、大功率：单机输出功率大能满足各类大功率加热或制冷的场合，占地面积小。

④、使用寿命长：主机正常寿命高达10-20年。

⑤、安全性能高：热泵和电冰箱、空调一样，它是通过电能驱动工质在真空状态下从低温向高温传热，电不直接与加热器接触因此是最安全的产品。

⑥、运行成本低：使用热泵在各个领域，可节省运行费用，是最安全、最节能、最省钱的绿色环保产品。

泳池机与其它能源分析对比情况如下：在相同条件下对室内440m3泳池进行恒温加热在冬天泳池水温日常恒温在28℃，按每天散热泳池降温2℃计算加热热水所需热量：4.2×1000×2/24=350 KJ/h能源价格电：0.60元/度；轻柴油：5.58元/kg；液化气10.00元/kg；天燃气：3.00元/m3；费用对比如下：一年泳池热水机组比燃油锅炉节省的运行费用为(601.78-153.49)*365=163625.85元一年泳池热水机组比用电加热节省的运行费用为(646.27-153.49)*365=179864.7元产品特点：■设计灵活、安装方便：整体式设计，机组外形美观紧凑，安装面积小，风冷主机和冷水辅机分离结构，使水系统完全置于室内，完全防止了冬天冻结的情况出现，尤其适合于寒冷地区气候。

恒温游泳池热水热泵设备选型方案
第三章设备清单及报价
系统具有自动补水、自动加热、自动空调恒温、自动增压、自动回水功能
备注：
一、380V—100A空开漏保、主电源、户外电箱电源由需方引至机身1米范围内。

二、冷水、热水、回水接口由需方引至机身1米范围内。

第四章、使用成本分析
采用热泵热水机组与选用其他设备、热源、热值和费用比
REALM:热姆空气源热泵热水机组经济分析：
热泵热水机组与其它热源的经济性比较（1）各种热源效率
几种常用热水机组的使用费用的比较（每小时使用热能300KW计算）
以上数据是在环境温度为20度，COP值为4.0的情况下测试所得。

三、各种加热方式的复合成本表（按每天使用20小时计算）
1、武进地区全年平均降雨日加上阴冷天气一年约120—160天左右，、用热泵热水机组比燃油锅炉年节约30万元、比燃气锅炉年节约95760元、比电加热锅炉每年节约32.85万元元不等！。
