常用电子仪器的使用与常用电子元件的测量练习

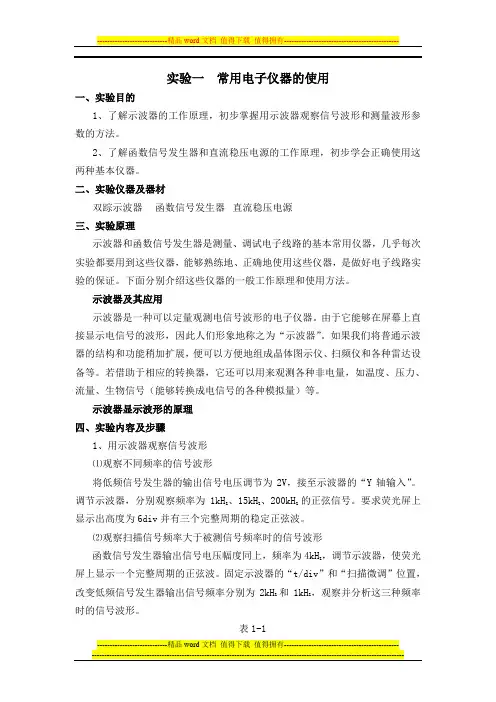

实验一常用电子仪器的使用一、实验目的1、了解示波器的工作原理，初步掌握用示波器观察信号波形和测量波形参数的方法。

2、了解函数信号发生器和直流稳压电源的工作原理，初步学会正确使用这两种基本仪器。

二、实验仪器及器材双踪示波器函数信号发生器直流稳压电源三、实验原理示波器和函数信号发生器是测量、调试电子线路的基本常用仪器，几乎每次实验都要用到这些仪器，能够熟练地、正确地使用这些仪器，是做好电子线路实验的保证。

下面分别介绍这些仪器的一般工作原理和使用方法。

示波器及其应用示波器是一种可以定量观测电信号波形的电子仪器。

由于它能够在屏幕上直接显示电信号的波形，因此人们形象地称之为“示波器”。

如果我们将普通示波器的结构和功能稍加扩展，便可以方便地组成晶体图示仪、扫频仪和各种雷达设备等。

若借助于相应的转换器，它还可以用来观测各种非电量，如温度、压力、流量、生物信号（能够转换成电信号的各种模拟量）等。

示波器显示波形的原理四、实验内容及步骤1、用示波器观察信号波形⑴观察不同频率的信号波形将低频信号发生器的输出信号电压调节为2V，接至示波器的“Y轴输入”。

调节示波器，分别观察频率为1kHZ 、15kHZ、200kHZ的正弦信号。

要求荧光屏上显示出高度为6div并有三个完整周期的稳定正弦波。

⑵观察扫描信号频率大于被测信号频率时的信号波形函数信号发生器输出信号电压幅度同上，频率为4kHZ，调节示波器，使荧光屏上显示一个完整周期的正弦波。

固定示波器的“t/div”和“扫描微调”位置，改变低频信号发生器输出信号频率分别为2kHZ 和1kHZ，观察并分析这三种频率时的信号波形。

表1-12、用示波器测量信号的周期与频率将信号发生器输出电压固定为某一数值。

用示波器分别测量信号发生器的频率指示为1kHZ 、5kHZ、100kHZ时的信号周期T，并换算出相应的频率值f，记入表1-2中。

为了保证测量的精度，应使屏幕上显示波形的一个周期占有足够的格数；或测量2~4个周期的时间，再取其平均值。

实验一常用电子仪器的使用一、实验目的1、了解示波器的工作原理，初步掌握用示波器观察信号波形和测量波形参数的方法。

2、了解函数信号发生器和直流稳压电源的工作原理，初步学会正确使用这两种基本仪器。

二、实验仪器及器材双踪示波器函数信号发生器直流稳压电源三、实验原理示波器和函数信号发生器是测量、调试电子线路的基本常用仪器，几乎每次实验都要用到这些仪器，能够熟练地、正确地使用这些仪器，是做好电子线路实验的保证。

下面分别介绍这些仪器的一般工作原理和使用方法。

示波器及其应用示波器是一种可以定量观测电信号波形的电子仪器。

由于它能够在屏幕上直接显示电信号的波形，因此人们形象地称之为“示波器”。

如果我们将普通示波器的结构和功能稍加扩展，便可以方便地组成晶体图示仪、扫频仪和各种雷达设备等。

若借助于相应的转换器，它还可以用来观测各种非电量，如温度、压力、流量、生物信号（能够转换成电信号的各种模拟量）等。

示波器显示波形的原理四、实验内容及步骤1、用示波器观察信号波形⑴观察不同频率的信号波形将低频信号发生器的输出信号电压调节为2V，接至示波器的“Y轴输入”。

调节示波器，分别观察频率为1kHZ、15kHZ、200kHZ的正弦信号。

要求荧光屏上显示出高度为6div并有三个完整周期的稳定正弦波。

⑵观察扫描信号频率大于被测信号频率时的信号波形函数信号发生器输出信号电压幅度同上，频率为4kHZ，调节示波器，使荧光屏上显示一个完整周期的正弦波。

固定示波器的“t/div”和“扫描微调”位置，改变低频信号发生器输出信号频率分别为2kHZ和1kHZ，观察并分析这三种频率时的信号波形。

表1-1示波器测量电压峰-峰值（V）示波器测量电压有效值（V）2、用示波器测量信号的周期与频率将信号发生器输出电压固定为某一数值。

用示波器分别测量信号发生器的频率指示为1kHZ、5kHZ、100kHZ时的信号周期T，并换算出相应的频率值，记入表1-2中。

为了保证测量的精度，应使屏幕上显示波形的一个周期占有足够的格数；或测量2~4个周期的时间，再取其平均值。

实验一、指针万用表的使用方法和测量常见器件的技巧一、实验目的１.学习电阻、电位器、电容的不同种类特点和参数识别方法２.了解指针式万用表的原理和使用方法３.了解指针式万用表的检测常用电子元器件的方法二、实验器材指针式万用表，若干常见的电子元器件，直流稳压电流三、实验原理电阻器是电子设备中应用最广泛的元件之一，在电路中起限流、分流、降压、分压、负载、与电容配合作滤波器及阻抗匹配等作用。

1、根据电阻器的电阻值在电路中的特性来分，可分为固定电阻、可变电阻器（电位器）和敏感电阻器三大类。

⑴固定电阻器固定电阻器按组成材料可分为非线绕电阻器和线绕电阻器两大类。

非线绕电阻器又可分为薄膜电阻器、实心型电阻器。

薄膜电阻器：碳膜电阻、、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

实心型电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。

线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

⑵电位器（可变电阻器）电位器是靠一个电刷在电阻体上移动而获得变化的电阻值，在一定的范围内可调。

按电阻体的材料分，可分为薄膜电位器和线绕电位器两种。

薄膜电位器：WTX型小型碳膜电位器、WTH型合成碳膜电位器、WS型有机实心电位器、WTJ型精密合成电位器、WHD型多圈合成膜电位器等线绕电位器的电阻体由金属线线绕而成，能承受较高的温度，因此可制成功率型的电位器，其额定功率为0.25W～50W左右。

阻值范围在100Ω～100KΩ左右。

按调节活动机构的运动方式可分为旋转式和直滑式电位器。

按输出特性的函数关系，又可分为线性电位器和非线性电位器⑶敏感电阻器按照其对温度、光机械力等物理量表现敏感的特性可分为：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

2、电阻器的阻值和误差的标注方法电阻器的标称阻值一般都标在电阻体上，其标志有四种：直标法、文字符号法、数码法和色标法。

实验设计：常用电子仪器的使用和常用元器件的测试1、示波器测量前的调节与准备。

模拟示波器一般在测量之前首先打开电源开关，按照表1所示正确调节和设置各旋钮，使得屏幕上能看到两条亮度适中、清晰的扫描线，然后再将探头接入测试点。

表1 测量前示波器各旋钮调节和设置列表按键即可，关键是如何根据测量要求设置菜单变量，表2是示波器面板上各个菜单设置情况。

表2 Tektronix数字示波器面板各按钮、菜单设置2、机内标准信号测量将机内的标准方波信号输入到CH1通道，用示波器测量这个信号，将波形画在坐标纸上，测量数据记录到表3中并分析讨论（峰峰值和周期要按所列格式记录）。

用数字示波器测量电压峰峰值、高电平、低电平、周期时必须用三种方法：第一种方法是直接使用面板上的“MEASURE”按钮，然后在显示屏上读数；第二种方法是先读出波形垂直所占格数或水平所占格数，然后用“格数×倍率（V/DIV ，S/DIV ）”方式计算相应电压或时间；第三种方法是用游标来测量。

如果是模拟示波器，只用第二种方法即可。

表3 机内标准信号的测量实验技巧：1） 用“格数×倍率（V/DIV ，S/DIV ）”方式测量信号高、低电平时的步骤：输入信号从某个通道输入后，首先将该通道的耦合方式拨到GND 位置，在屏幕上会显示一条扫描基线，该扫描基线代表0V 电压的位置，调节上下位移旋钮使基线固定于某个标尺上，记住该位置。

然后将耦合方式调节到DC 耦合，屏幕上显示脉冲信号，参考标尺读出高、低电平等电压值。

注意耦合方式由GND 调至DC 后，上下位移旋钮不可再调。

2） 用数字示波器测量电压时，注意面板上探头设置的倍率，实际测量值是读数除以探头倍率。

3） 探头检测示波器的探头线接入波形以后，一般要将示波器面板上的部分旋钮作相应调整，比如根据被测信号电压大小调节CH1、CH2电压灵敏度旋钮，根据被测信号频率大小调节扫描速率等等。

但如果出现的仍然是扫描线，最常见的是示波器的探头和连接电缆损坏，此时应首先检查探头。

电工电路实验：常用电子仪器的使用练习一、实验目的1.了解示波器的基本测量原理，掌握示波器各主要开关和旋钮的使用方法。

2.掌握用示波器测量电压和周期的方法。

3.学习信号发生器和交流毫伏表的使用。

二、预习要求1.阅读附录C中DS1000型数字示波器简介。

了解面板主要旋钮的位置和功能以及示波器测量交、直流电压幅值、频率、相位的方法。

2.阅读附录B中DG-3-04型信号源的使用方法。

3.弄清楚正弦信号的峰值电压、峰-峰值电压、有效值电压等概念的含义，以及它们之间的换算关系。

三、实验原理示波器是现代测量中常用的电子仪器之一，它能直接测量正弦信号的幅度和周期（或频率）。

双踪示波器能同时显示两个信号的波形，并进行比较测量。

1.数字示波器的使用要点（1）打开示波器电源，示波器CH1/CH2通过测试线与信号源相连，按下“AUTO”按钮，使示波器正确显示信号波形。

（2）按下“Measure”按钮，测量信号电压大小时，选择一旁的“电压测量”菜单，通过多功能按钮的“最大值”“最小值”“峰-峰值”或“均方根值”等菜单进行选择。

通过屏幕下方的数据直接读出信号的电压值。

（3）测量信号的周期或频率时，通过多功能按钮选择“周期”或“频率”等菜单进行选择。

通过屏幕下方的数据直接读出信号的周期或频率。

（4）数字示波器屏幕左下角显示的数据即“V/div”，右下角显示的数据即“s/div”。

2.模拟示波器的使用要点（1）将示波器调出一条水平扫描线，确定示波器处于正常工作状态。

打开示波器查看有无一条水平扫描线，若有则说明示波器已处于正常工作状态，可以进行测量。

若没有出现一条水平扫描线，可将示波器“AC，GND，DC”旋钮打在GND位置上，调节“辉度”旋钮、“聚焦”旋钮，若没有出现一条水平扫描线，可调节垂直和水平位移旋钮，直至出现一条水平扫描线为止。

（2）稳定显示信号的波形。

确定触发源所选的通道与正在测量的通道一致，然后调节“触发电平”调节旋钮，直至所显示的波形稳定为止，便于进行下面的测量。

title电子技术实验基础（一：电路分析)（电子科技大学）中国大学mooc答案100分最新版content实验1-1 常用电子测量仪器的使用——数字示波器的使用数字示波器的使用单元测试题1、如图所示示波器的面板旋钮中，标出哪个按键是垂直通道的菜单按键A:AB:BC:CD:D答案: A2、如图所示示波器的面板旋钮中，标出哪个旋钮是水平通道的位移旋钮A:AB:BC:CD:D答案: C3、若被测试的信号是交直流叠加信号，示波器的垂直耦合方式应该选择哪一挡A:AC耦合B:DC耦合C:接低耦合D:AC、DC均可答案: DC耦合4、如图所示示波器的探头，测试信号时，探头应该与测试端应如何连接A:探勾接信号端钮，黑色鳄鱼夹接地B: 探勾接地，黑色鳄鱼夹接信号端钮C: 可以任意连接D:以上均不正确答案: 探勾接信号端钮，黑色鳄鱼夹接地5、如下图所示第四个菜单栏中，如果测量时发现该菜单栏显示不是电压1X，而是电压10X，应该调节哪个按键或旋钮使其为电压1XA:旁边的按键切换选择B:VARIABLE旋钮C:AUTOSETD:关机重启答案: VARIABLE旋钮6、下图是所示是示波器探头的手柄阻抗拨动开关细节图，若手柄放在1X端，垂直菜单栏中第四栏应怎么调节？若手柄放在10X端，又该怎样调节？A:电压1X、电压10XB:电压10X、电压1XC:电压1X、电压1XD:任意选择不影响结果答案: 电压1X、电压10X7、如图所示示波器的显示屏上，哪个标示的是通道1的零基线位置A:AB:BC:CD:D答案: C实验1-2 常用电子测量仪器的使用——函数发生器和晶体管毫伏表的使用函数发生器和晶体管毫伏表单元测验1、信号源输出周期信号时频率显示如图所示，当前输出信号的频率是多少？A:1HzB:10HzC:1KHzD:10KHz答案: 1KHz2、信号源给后级网络提供正弦信号，如果信号源幅度显示窗口显示如图所示，表明现在后级网络得到的信号电压大小是？A:不确定B:电压峰值是111mVC:电压峰峰值是111mVD:电压有效值是答案: 不确定3、下列说法正确的是？A: 数字万用表可以测量函数发生器输出信号中的直流分量B: 函数发生器只用“输出幅度调节”旋钮进行幅度调节C:函数发生器可用“直流偏移”旋钮输出直流电压信号D:函数发生器输出信号电压的最大值和最小值之间相差60dB答案: 数字万用表可以测量函数发生器输出信号中的直流分量4、列说法正确的是？A:毫伏表是用来测量包括直流电压在内的电压值的仪表B:使用毫伏表测量正弦信号的有效值时需要考虑正弦信号的频率C:毫伏表和万用表作为交流电压表都可以测量正弦信号的有效值，在没有毫伏表时，可以临时用万用表替代D:三角波信号和方波信号不能送入毫伏表测量答案: 使用毫伏表测量正弦信号的有效值时需要考虑正弦信号的频率5、某个正弦交流信号的有效值是0.8V，毫伏表应选择哪一档进行测量？A:10VB:3VC:1VD:300mV答案: 1V实验2 正弦稳态时RLC元件电压电流相位关系的测试正弦稳态时RLC元件电压电流相位关系的测试1、采用课程实验方案测量电感元件的电压电流相位关系时，为了获得近似90°的电压、电流波形相位差，信号源的频率应：A:适当增大信号源的频率；B:适当减小信号源的频率；C:调节信号源的频率不会影响相位差的测试；D:以上措施都不会改善测量结果答案: 适当增大信号源的频率；2、采用课程实验方案测量电容元件的电压电流相位关系时，示波器测量波形如图所示，下面哪种说法正确：A:CH1通道为取样电阻的电压信号， CH2通道为信号源信号；B:CH1通道为信号源信号， CH2通道为取样电阻的电压信号；C:CH2通道为电容元件的电压信号， CH1通道为取样电阻的电压信号；D:无法判断答案: CH1通道为信号源信号， CH2通道为取样电阻的电压信号；3、测量示波器相位差时显示的两路波形如图所示，为了能正确测量，应适当调节面板中哪个旋钮:A:A;B:B;C:C;D:D答案: A;4、测量示波器相位差时显示的两路波形如图所示，为了减小读数误差，需要适当应适当调节面板中哪个旋钮 :A:A;B:B;C:C;D:D答案: D5、采用课程实验方案正确测量元件的电压电流相位关系时，示波器测量波形如图所示，由此可以判断当前测试的是哪种元件:A:电感；B:电容；C:电阻；D:无法判断答案: 电阻；实验3 一阶RC电路频率特性研究一阶RC电路频率特性研究1、关于一阶RC低通滤波器的截止频率fc，如下描述中哪一项是正确的？A:电阻保持不变，减小电容值， fc降低B:电阻保持不变，增大电容值， fc降低C:截止频率处的输出电压是最大输出电压的50%D:低通滤波器的带宽是fc ~∞答案: 电阻保持不变，增大电容值， fc降低2、根据一阶RC低通滤波器的相频特性公式，随着频率从低到高，相位差的正确变化规律是：A:从0°~ -90°B:从0°~90°C:从-45°~+45°D:从0°~-180°答案: 从0°~ -90°3、测试低通滤波器的幅频特性曲线时，此处假设截止频率是大于500Hz的，如下哪种说法不正确：A: 测试过程中保持电路的输入信号幅度一致B:在大于20Hz的较低频率处找到最大输出电压后，再以此为参照开始测试C: 以输入电压为参照，调节频率至输出电压下降3dB就是截止频率D:在各个频率点测试时，应当保证测试输出电压的毫伏表的指针偏转超过刻度线的⅓答案: 以输入电压为参照，调节频率至输出电压下降3dB就是截止频率。

实验一常用电子仪器使用练习、用万用表测试二极管、三极管模拟电子技术基础实验常用的电子仪器有：1、通用示波器20MHZ2、低频信号发生器 HG1021型3、晶体管毫伏表：DA-164、万用表（500型）或数字万用表5、直流稳压电源+12V、500mA为了在实验中能准确地测量数据，观察实验现象，必须学会正确地使用这些仪器的方法，这是一项重要的实验技能，因此以后每次实验都要反复进行这方面的练习。

一、实验目的（一）学习或复习示波器、低频信号发生器、晶体管毫伏表及直流稳压电源的使用方法。

（二）学习用万用表辨别二极管、三极管管脚的方法及判断它们的好坏。

（三）学习识别各种类型的元件。

二、实验原理示波器是一种用途很广的电子测量仪器。

利用它可以测出电信号的一系列参数，如信号电压（或电流）的幅度、周期（或频率）、相位等。

通用示波器的结构包括示波管、垂直放大、水平放大、触发、扫描及电源等六个主要部分，各部分作用见附录。

YX4320型波器。

三、预习要求实验前必须预习实验时使用的示波器、低频信号发生器，万用表的使用说明及注意事项等有关资料。

四、实验内容及步骤（一）电子仪器使用练习1、将示波器电源接通1至2分钟，调节有关旋钮，使荧光屏上出现扫描线，熟悉“辉度”、“聚焦”、“X轴位移”、“Y轴位移”等到旋钮的作用。

2、启动低频信号发生器，调节其输出电压（有效值）为1～5V，频率为1KHZ，用示波器观察信号电压波形，熟悉“Y轴衰减”和“Y轴增幅”旋钮的作用。

3、调节有关旋钮，使荧光屏上显示出的波形增加或减少（例如在荧光屏上得到一个、三个或六个完整的正弦波），熟悉“扫描范围”及“扫描微调”旋钮的作用。

4、用晶体管毫伏表测量信号发生器的输出电压。

将信号发生器的“输出衰减”开关置0db、20db、40db、60db位置，测量其对应的输出电压。

测量时晶体管毫伏表的量程要选择适当，以使读数准确。

注意不要过量程。

（二）用万用表辨别二极管的极性、辨别二极管e、b、c各极、管子的类型（PNP 或NPN）及其好坏。

实验一常用电子仪器的使用练习（一）预习要求1.参阅第二章“常用仪器的使用”中有关仪器功能及使用方法的说明。

2.阅读EWB5.12电子仿真软件的安装和使用。

（二）实验目的1. 掌握EWB5.12的使用，学会运用此软件进行仿真实验。

2. 了解双踪示波器、低频信号发生器、晶体管毫伏表及万用表的原理框图和主要技术指标。

3. 初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。

4. 掌握晶体管毫伏表的正确使用方法。

5. 掌握万用表的正确使用方法。

（三）实验仪器1.双踪示波器2.低频信号发生器3.晶体管毫伏表4.数字式（或指针式）万用表(四)实验原理在模拟电子电路实验中经常使用的电子仪器有示波器、信号发生器、交流毫伏表等，它们和万用电表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。

有关仪器的简介及使用可参考第二章“常用仪器的使用”，以及相关仪器的使用说明书。

实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图5-1-1所示。

接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。

信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。

示波器：用来观察电路中各点的波形，以监视电路是否正常工作，同时还用于测量波形的周期、幅度、相位差及观察电路的特性曲线等。

信号发生器：为被测电路提供不同频率和幅度的输入信号。

毫伏表：用于测量电路的输入、输出信号的有效值。

数字式（或指针式）万用表：用于测量电路的静态工作点和直流信号的值等。

（直流稳压电源：为电路提供直流电源。

）(五)实验内容及步骤1.低频信号发生器与晶体管毫伏表的使用（1）信号发生器输出频率的调节方法按下“频率范围”波段开关，配合面上的“频率调节”旋钮可使信号发生器输出频率在所选的范围内连续可调。

（2）信号发生器输出幅度的调节方法在0dB时测出信号发生器最大输出范围。

常用电子仪器的使用实验一、实验目的1．掌握万用表、示波器、信号发生器、直流稳压电源、交流毫伏表等常用仪器的正确使用方法。

2．掌握电子技术实验中基本电量的测量方法。

初步掌握用示波器观察信号波形和测量波形参数的方法。

3．熟悉电子技术实验台的结构和使用方法。

二、实验设备与器件1．直流稳压电源；2．函数信号发生器；3．交流毫伏表；4．双踪示波器；5．万用表三、基本知识在电子技术实验中，经常要用到各种仪器仪表，常见的有：直流稳压电源、函数信号发生器、交流毫伏表、万用表和示波器等。

在实验中它们的功能如表2.1所示。

表2.1 常用仪器仪表的作用利用这些仪器仪表，可以完成对电子电路各种性能参数的测试。

1．电压的测量（1）直流电压的测量直流电压可利用万用表进行测量，测量时应注意电压的极性和量程的选择。

一般来讲，万用表的红表笔接直流电压的高电位端（即“+”极），黑表笔接电压的低电位端（即“-”极或“地”端）。

测量时应预先估计被测直流电压的范围并选择万用表合适的量程，如不能确定被测信号的大致范围，则应将万用表置于最高量程，然后在测量过程中选择合适的量程。

对于某些型号 (如UT60系列) 的万用表，也可用自动量程功能（AUTO）。

（2）正弦交流电压有效值的测量对于正弦交流电压，在实验中一般测量其有效值。

常用交流毫伏表来测量正弦交流电压的有效值。

模拟式电子电压表的金属机壳为接地端，另一端为被测信号输入端。

因此，在实验中应特别注意，这种表一般只能测量电路中各点对地的交流电压，不能直接测量任意两点间的电压值。

为了防止过载而损坏，测量前一般先把量程开关置于量程最大位置处然后在测量中逐挡减小量程。

（3）用示波器测量交流电压幅值某些场合需要测量正弦电压的幅值或峰-峰值，可用示波器进行测量。

详见视频及说明书。

2．周期和频率的测量在实验中经常用示波器来测量信号的时间参数，如信号的周期或频率、信号波形的宽度、上升时间或下降时间、信号的占空比等。

实验一、常用元器件的识别与测量及常规电子仪器使用一、目的掌握常用电子元件的识别知识与检测技术。

二、实验仪器万用表、示波器、信号发生器、直流稳压电源、毫伏表三、任务子、电容的测量；二极管、三极管管脚识别与测量，常规电子仪器使用四、实验内容1.电阻器的检测用万用表（指针式或数字式）测量电阻器是测量阻值和判别其质量好坏的最简易方法。

测量方法如下（以MF-47为例）：（1）检查电池（2）机械调零（3）选择倍率挡（4）电阻挡调零（5）测量电阻2.电容器的检测（1）电容器的充放电检测（2）电容器漏电电阻的检测3.二极管的简易测量（1）用指针式万用表测试二极管①二极管的好坏及电极的判别。

用万用表的RX1K挡，用红、黑两表笔分别接触二极管的两个电极，测出其正、反向电阻值，一般二极管的正向电阻为儿十欧到儿千欧，反向电阻为儿白千欧以上。

正、反向电阻差值约大约好，至少应相差百倍为宜。

若正、反向电阻都为零，则管子内部短路；若正、反向电阻都为则管子内部开路；若正、反向电阻接近，则管子性能差。

用上述测法测得阻值较小的那次，黑表笔所接触的电极为二极管的正极，另一端为负极。

这是因为在磁电式万用表的欧姆挡，黑表笔接表内电池的正端，红表笔接表内电池的负端。

②二极管类型的判别。

经验证明，用500型万用表的RX1K挡测二极管的正向电阻时，硅管为6〜20kQ ,错管为1〜5kQ。

用2. 5V或10V电压挡测二极管的正向导通电压时，一般错管的正向电压为0. IV〜0. 3V,硅管的正向电压为0. 5V〜0.7Vo注意：用不同类型的万用表或同一类型的万用表的不同量程去测二极管的正向电阻时，所得结果是不同的。

⑵用数字式万用表测试二极管①极性判别。

将数字式万用表置于二极管挡，红表笔插入“V・Q”插孔，黑表笔插入“COM”插孔，这时红表笔接表内电源正极，黑表笔接表内电源负极。

将两只笔分别接触二极管的两个电极，如果显示溢出符号“1”，说明二极管处于截止状态；如果显示在IV以下，说明二极管处于正向导通状态，此时与红表笔相接的是管子的正极，与黑表笔相接的是负极。

实验一常用电子仪器的使用预习部分一、实验目的1. 学习电子电路实验中常用的电子仪器──示波器、函数信号发生器、直流稳压电源、交流毫伏表等的主要技术指标、性能及正确使用方法。

2. 初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。

二、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。

它们和万用电表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。

图 2-1-1 模拟电子电路中常用电子仪器布局图实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图2-1-1所示。

接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。

信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。

1. 示波器这里对YB4324 型双踪示波器的使用作说明如下：1) 寻找扫描光迹点在开机半分钟后，如仍找不到光点，可调节垂直（position↓↑）和水平（positiom← →）移位旋钮，将光点移至荧光屏的中心位置。

2) 为显示稳定的波形，需注意YB4324 示波器面板上的下列几个控制开关（或旋钮）的位置。

a、“扫描速率(sec/div)”开关──它的位置应根据被观察信号的周期来确定。

b、“触发源（trigger source）”选择开关（内、外）──CH1（CH2）：在双踪显示时，触发信号来自CH1（CH2）通道，在单踪显示时，触发信号来自被显示的通道；交替（ALT）：在双踪交替显示时，触发信号来自于两个Y通道，此方式用于同时观察两路不相关的信号；电源（line）：触发信号来自于市电；外接（ext）：用于外触发，外触发输入端口（ext input）。

耦合方式（coupling）用于外触发。

c、“扫描方式（sweep mode）”开关──置于“自动(auto)”位置观察频率高于50Hz的信号，当频率低于50Hz时选择“常态（norm）”。
