常用电子元器件的识别与检测新ppt课件

常用电子元器件的识别与检测新ppt课件
电感量的基本单位是亨利（简称亨），用字母"H"表 示。常用的单位还有毫亨（mH）和微亨（μH），它们之 间的关系是：
1H=1000mH
1mH=1000μH
精选ppt课件2021
20
允许偏差
允许偏差是指电感器上标称的电感量与实 际电感的允许误差值。
一般用于振荡或滤波等电路中的电感 器要求精度较高，允许偏差为 ±0.2%~±0.5%；而用于耦合、高频阻流 等线圈的精度要求不高；允许偏差为 ±10%~15%。
471=470Ω 105=1M 2R2=2.2Ω
塑料电阻器的103表示10*10^3=10k。
片状电阻多用数码法标示，
如512表示5.1kΩ
精选ppt课件2021
9
电容的定义
• 电容（或称电容量）是表征电容器容纳电
荷本领的物理量。我们把电容器的两极板 间的电势差增加1伏所需的电量，叫做电容 器的电容。
表示时，是用有效数宇乘上10的-1次方来表示容量大小。 如:229表示标称容量为22x(10-1)pF=2.2pF。
精选ppt课件2021
15
电感定义
一：电感器（电感线圈）和变压器均是用绝 缘导线（例如漆包线、纱包线等）绕制而 成的电磁感应元件。
二：电感的结构：电感器一般由骨架、绕 组、屏蔽罩、封装材料、磁心或铁心等组 成。
允许误差:电阻器的实际阻值对于标称值的最大允许偏差范围 称为允许误差.误差代码:F 、 G 、 J、 K… （常见的误差范 围是：0.01%，0.05%，0.1%，0.5%，0.25%，1%， 2%,5% 等）
额定功率:指在规定的环境温度下,假设周围空气不流通,在长 期连续工作而不损坏或基本不改变电阻器性能的情况下,电阻 器上允许的消耗功率.常见的有1/16W 、 1/8W 、 1/4W 、 1/2W 、 1W 、 2W 、 5W 、10W

常用电子元件的检测PPT学习教案

常用电子元件的检测PPT学习教案

合成碳膜电位器
体积小，稳定性高，噪声低，寿命长，阻值范围宽，但功率小，抗湿性差，滑动噪声大，该电位 器为通用电位器，使用广泛。阻值范围：100W～4.7MW
第2页/共36页
1.2 电阻 – 固定电 阻的主要性能指标
1．标称阻值与允许偏差
（1）标称阻值：指电阻
器上所标注的阻值。 电阻器的允许偏差
1.3 电容 – 电容的 标注方法
4．色标法
用不同颜色的色环或色点 表示电容器主要参数的标注方 法称为色标法。在小型电容器 上用的比较多。色标法的具体 含义与电阻器类似。 返
第24页/共36页回
注意：电容器色环顺序的
1.3 电容 – 电容的 检测方法
1．电容的常见故障 电容的常见故障包括：开 路故障、击穿故障和漏电故障。
金属氧化膜电阻
具有金属膜电阻的所有特点，且功率较大（可达50kW），抗氧化性和热稳定性更高，但阻值范 围小。阻值范围：1W～200kW
线绕电阻
耐高温，温度系数小，稳定性高，噪声低，精度很高，功率很大（可达500W），但高频性能差， 体积大，成本高。阻值范围：0.1W～5MW
碳膜电阻
噪声低，稳定性高。阻值范围：1W～10M W
Ⅰ级精度-±5%的偏差，Ⅱ级精度-±10%的偏差， Ⅲ级精度-±20%的偏差。
允许偏差小于±1%的电阻称为精密电阻。
返 第4页/共36页回
1.2 电阻 – 固定电 阻的主要性能指标
2．额定功率（标称功率）
电阻的额定功率是指：在 产品标准规定的大气压和额 定温度下，电阻所允许承受 的最大功率（W）。
电容的标注方法主要有： 直标法、文字符号法、数码 表示法和色标法等四种。
1．直标法
用阿拉伯数字和文字符 号在电容器上直接标出主要 参数（标称第2容0页/共量36页 、额定电压、 允许偏差等）的标注方法称

《常用电子元器件检》课件

《常用电子元器件检》课件

比较法
与已知正常的元器件进行比较 ，判断待测元器件是否正常。
外观检查
观察元器件的外观有无破损、 变形、烧蚀等现象。
功能测试
通过施加输入信号并观察输出 信号，判断元器件的功能是否 正常。
替代法
用已知正常的元器件替代待测 元器件，观察电路功能是否恢 复正常。
04
电子元器件应用实例分析
实例一：电阻器的应用电路分析
电子元器件在电路中的作用
实现信号的传输与处理
电子元器件在电路中起到传输信号、 处理信号的作用，是实现电子设备功 能的关键。
保证电路的稳定运行
电子元器件的稳定性直接影响到电路 的运行状态，对电路的稳定性起着至 关重要的作用。
电子元器件的发展趋势
高性能化
智能化
随着科技的进步，电子元器件的性能 不断提高，以满足电子产品的高性能 需求。
电感器在电路中通常用于阻止高频信号的传输，以避免高 频信号对电路造成干扰。同时，电感器还可以用于储能， 以供电路中的其他元件使用。例如，在音频电路中，电感 器可以用于消除高频噪声，提高音频信号的质量。
THANKS
感谢观看
电容器
总结词
用于储存电荷的元件，具有隔直通交的特性。
详细描述
电容器由两个平行且相互绝缘的导电板组成，可以储存电荷。当电压施加在电容 器上时，电荷会累积在两极板上，形成电场。电容器在电路中起到滤波、耦合、 旁路等作用，主要用于处理交流信号。
电感器
总结词
具有储能和阻抗特性的元件。
详细描述
电感器由导线绕成线圈而成，当电流通过线圈时，会产生磁场。电感器具有阻碍电流变化的特性，其 阻抗与频率成正比，因此常常用于滤波和调谐等电路中。电感器还可以用于储能和传递能量。

电子元器件的测量

电子元器件的测量

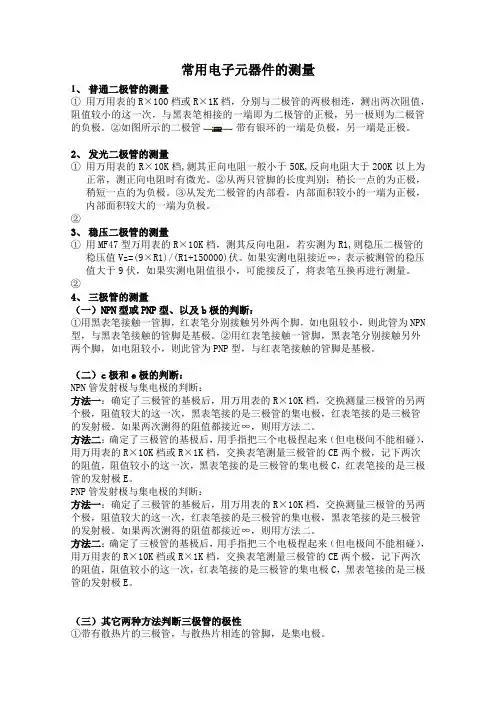

常用电子元器件的测量1、普通二极管的测量①用万用表的R×100档或R×1K档，分别与二极管的两极相连，测出两次阻值，阻值较小的这一次，与黑表笔相接的一端即为二极管的正极，另一极则为二极管的负极。

②如图所示的二极管带有银环的一端是负极，另一端是正极。

2、发光二极管的测量①用万用表的R×10K档,测其正向电阻一般小于50K,反向电阻大于200K以上为正常，测正向电阻时有微光。

②从两只管脚的长度判别：稍长一点的为正极，稍短一点的为负极。

③从发光二极管的内部看，内部面积较小的一端为正极，内部面积较大的一端为负极。

②3、稳压二极管的测量①用MF47型万用表的R×10K档，测其反向电阻，若实测为R1,则稳压二极管的稳压值Vz=(9×R1)/(R1+150000)伏。

如果实测电阻接近∞，表示被测管的稳压值大于9伏，如果实测电阻值很小，可能接反了，将表笔互换再进行测量。

②4、三极管的测量（一）NPN型或PNP型、以及b极的判断：①用黑表笔接触一管脚，红表笔分别接触另外两个脚，如电阻较小，则此管为NPN 型，与黑表笔接触的管脚是基极。

②用红表笔接触一管脚，黑表笔分别接触另外两个脚，如电阻较小，则此管为PNP型，与红表笔接触的管脚是基极。

（二）c极和e极的判断：NPN管发射极与集电极的判断：方法一：确定了三极管的基极后，用万用表的R×10K档，交换测量三极管的另两个极，阻值较大的这一次，黑表笔接的是三极管的集电极，红表笔接的是三极管的发射极。

如果两次测得的阻值都接近∞，则用方法二。

方法二：确定了三极管的基极后，用手指把三个电极捏起来（但电极间不能相碰），用万用表的R×10K档或R×1K档，交换表笔测量三极管的CE两个极，记下两次的阻值，阻值较小的这一次，黑表笔接的是三极管的集电极C，红表笔接的是三极管的发射极E。

PNP管发射极与集电极的判断：方法一：确定了三极管的基极后，用万用表的R×10K档，交换测量三极管的另两个极，阻值较大的这一次，红表笔接的是三极管的集电极，黑表笔接的是三极管的发射极。

电子元器件的识别和测量 PPT

电子元器件的识别和测量 PPT
备中电感器分为两大类：一类是应用自感作用的电感 线圈，另一类是应用互感作用的变压器或互感器。根 据电感器的结构和用途，一般可分类如下：
⒈ 电感线圈可分为：单层线圈、多层线圈、蜂房式 线圈、带磁芯线圈和磁芯有间隙的电感器等。根据电 感器的电感量是否可调，分为固定、可变和微调电感 器。
⒉ 变压器可分为：电源变压器、音频输入变压器、 音频输出变压器、中频变压器(中周)等。
1/8W
1 5 0x102＝15KΩ 误差1% 注意表示误差 的色环稍宽。
四环电阻器阻值的读数
色环电阻器色标的意义
以本电阻为例读出其阻值
颜色
第一环 首位数
第二环 二位数
第三环 倍乘数
第四环 误差范围
黑
0
棕
1
红
2
橙
3
黄
4
绿
5
0 1
1 10
2
102
3
103
4
104
5
105
色环电阻的读数结束 页
第第第 第 一二三 四 位位位 位 数数数 数
二. 电感器在电路中的符号一般有 下表中的几种形式。
电感器 变压器
实际电感线圈
1.6 电源
电池
稳压电源
1.7 集成电路 (IC)
长江大学电工电子示范中心
数字万用表
万用表具有：体积 小、价格低，精度 高，功能强，使用 方便，显示直观等 优点。
1功能
2性能
3使用方法
数字万用表的功能与性能
功能：1显示精度 三位半 3 1/2 2 性能：（分辨率与测量范围） 直流电流 0.01uA-20A 五档 直流电压 0.1mV-1000V 五档 交流电流 1uA-20A 三档 交流电压 1mV-1000V 四档 电阻 0.1欧姆－200兆欧 六档 电容 1pF-100uF 三档 二极管 显示门槛电压（毫伏） 三极管 显示电流放大系数 β值 通断测量 小于40欧姆蜂鸣器响

优选常用电子元器件认知与检测演示ppt

优选常用电子元器件认知与检测演示ppt
第三十一页，共238页。
2. 允许误差：
电阻器的允许偏差是指电阻器的实际阻值对于标 称阻值的允许最大偏差范围，它标志着电阻器的阻值 精度。
➢普通电阻器：±5%，±10%，±20%，三个等级 ➢精密电阻器：±2%，±1%，0.5%，…0.001%，十 几个等级。
第三十二页，共238页。
3. 额定功率
第十九页，共238页。
3 金属玻璃铀电阻器
将金属粉和玻璃铀粉混合，采用丝网印刷法印在基 板上。
特点：耐潮湿，高温，温度系数小
第二十页，共238页。
高压玻璃铀电阻
耐冲击型玻璃釉膜功率电阻器
第二十一页，共238页。
高压片状玻璃釉膜电阻器
4、贴片电阻 片状电阻是金属玻璃铀电阻的一种形式，其电阻
体是高可靠的钌系列玻璃铀材料经过高温烧结而成， 电极采用银钯合金浆料。
第十页，共238页。
第十一页，共238页。
(2). 金属膜电阻器(RJ)
用真空蒸发或烧渗的方法将合金材料蒸镀于陶 瓷棒骨架表面。
特点：金属膜电阻比碳膜电阻的精度高，稳 定性好，噪声，温度系数小。在仪器仪表及通讯 设备中大量采用。
第十二页，共238页。
第十三页，共238页。
(3). 金属氧化膜电阻器(RY)
在绝缘棒上沉积一层金属氧化物。
特点：由于其本身即是氧化物，所以高温下稳 定，耐热冲击，负载能力强。
第十四页，共238页。
第十五页，共238页。
(4). 合成膜电阻
将导电合成物悬浮液涂敷在基体上而得，因此也叫漆膜 电阻。
特点：由于其导电层呈现颗粒状结构，所以其噪 声大，精度低，主要用他制造高压，高阻，小型电阻 器。
第七页，共238页。
在电路的作用：

常用电子元器件测量PPT课件

常用电子元器件测量PPT课件
3．电阻器的主要技术指标 （1）允许偏差 允许偏差是指电阻器的标称阻值与实际阻值之差。在电阻 器的生产过程中，由于技术原因，实际阻值与标称阻值之间难 免存在偏差，因而规定了一个允许偏差参数，也称为精度。常 用电阻器的允许偏差分为±5%、±10%、±20%，对应的精度 等级分为Ⅰ、Ⅱ、Ⅲ级。我国电阻器的标称阻值有E6、E12、 E24、E48、E96、E192几种系列，其中E6、E12、E24比较常 用，如表4-1所列。
一、阻抗的概念
图4-2所示电路中，当给一个二端元件或一个无源网络的 一对输入端施加一个激励电压信号（直流或交流）时，将产生 一个电流，这时将电压与电流之比称为阻抗。
第14页/共96页
电抗的特性一般都随频率的变化而变化。由于感抗与频率成正比，容抗 与频率成反比，因此在直流时，电感性器件的电抗为零，电容性器件的电抗 为无穷大。图4-3所示是三种无源元件电阻、电容、电感的理想模型。实际 的元件时复杂的，每一种元器件在高频时都会在不同程度上显示所有三种特 性。图4-4所示即为电阻、电容、电感的实际等效电路。
流电桥。其中R1、R2时固定电阻，称为比率臂，比例系数k = R1/R2，可通过量程开关进行调节；RN为标准电阻，称为 标注臂；RX为被测电阻；G为检流计。
测量时，接上被测电阻RX，再接通电源，通过调节k 和 RN，使电桥平衡，即检流计指示为0，此时，读出k 和RN的 值，即可求得RX。
RX
R1 R2
之比，即
QL
wL R
2 π fL R
在谐振电路中，线圈的Q值越高，回路的损耗越小，因而电路的效率越 艺的原因，电感线圈的匝与匝之间密切接触，存在着一定 的分布电容，在高频时会使线圈的稳定性变差。因此分布电容越小越好。
第13页/共96页

元器件的测量方法ppt课件

元器件的测量方法ppt课件
表头上还设有机械零位调整旋钮，用以校正指针在左端零位。
选择开关
整理版课件
3
万用表的选择开关是一个多档位的旋转开关。用来选择测量项目和量程。一般的万用表测量项目包括： “mA”；直流电流、“V（－）"：直流电压、“V（～）”：交流电压、“Ω”：电阻。每个测量项目又 划分为几个不同的量程以供选择。
表笔和表笔插孔
四、注意被测电量极性。
五、正确使用刻度和读数。
六、当选取用直流电流的2.5a挡时，万用表红表笔应插在2.5a测量插孔内 ，量程开关可以置于直流电 流挡的任意量程上。
七、如果被子测的直流电流大于2.5a，则可将2.5a挡扩展为5a挡 。方法很简单，使用者可以在“2.5a” 插孔和黑表笔插孔之间接入一支0.24欧姆的电阻 ，这样该挡位就变成了5a电流挡了。接入的0.24a电阻 应选取用2w以上的线绕电阻，如果功率太小会使之烧毁。
测量，将万用表的表笔分别稳定接触电阻器的两个电极，在显示 屏上会显示一个数字。该数字即为电阻器的阻值。 判断好坏，若 所测结果与该电阻器的标称阻值相近，则说明该电阻器是好的， 若相差太大，则说明有问题。 在测量时，若显示“1”（表示“溢 出”），则是量程选 得低了，可选 一个高量程档重测。若无讹用 哪个量程测量，显示屏都显示“1”，则表明该电阻器已开路。若 显示“00.0”，则可能是量程选 得太大了，可选一个更低的量程重 测。对于高值电阻器，可能会出现数字跳变的现象，这时读取一 个最小值即可，若数字大范围跳变，则说明该电阻器不可靠、不 能再用。
表头
万用表的表头是灵敏电流计。表头上的表盘印有多种符号，刻度线 和数值。符号A一V一Ω表示这只电表是可以测量电流、电压和电阻 的多用表。表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻 度线，其右端为零，左端为∞，刻度值分布是不均匀的。符号“－” 或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和 直流共用的刻度线。刻度线下的几行数字是与选择开关的不同档位 相对应的刻度值。

常用电路元件的测量29页PPT

常用电路元件的测量29页PPT
