实验二常用电子元器件的测量

实验设计常用电子仪器的使用和常用元器件的测试一、实验目的：1.了解常用电子仪器的使用和操作方法；2.掌握常见元器件的测试方法和性能参数的测量。

二、实验仪器和设备：1.示波器；2.多用表；3.信号发生器；4.直流电源。

三、实验步骤：实验一：示波器的使用和操作1.连接电源和地线，打开示波器的电源；2.设置示波器的扫描方式、扫描速度和水平位置；3.连接待测信号源到示波器的通用输入端口；4.调节示波器的垂直灵敏度和位置，使示波器屏幕上显示出待测信号的波形；5.通过示波器的水平和垂直调节，观察待测信号的频率、振幅、相位等特性。

实验二：多用表的使用和操作1.连接电源和地线，打开多用表的电源；2.根据测量要求选择不同的测量模式（电压、电流、电阻等）；3.连接待测电路到多用表的相应测量端口；4.调节多用表的量程、灵敏度和位置，测量待测电路的电压、电流、电阻等参数。

实验三：信号发生器的使用和操作1.连接电源和地线，打开信号发生器的电源；2.设置信号发生器的工作模式、频率、幅度和波形类型；3.连接信号发生器的输出端口到待测电路；4.根据需要调节信号发生器的频率、幅度等参数，观察待测电路的响应和特性。

实验四：直流电源的使用和操作1.连接电源和地线，打开直流电源的电源；2.设置直流电源的工作模式、输出电压和电流限制；3.连接直流电源的输出端口到待测电路；4.调节直流电源的输出电压和电流限制，观察待测电路的响应和特性。

1.使用多用表测量电阻元件的电阻值，记录并比较测量结果；2.使用示波器和信号发生器测量电容元件的容值，记录并比较测量结果；3.使用多用表和信号发生器测量电感元件的电感值，记录并比较测量结果；4.使用多用表测量二极管和晶体管的电流-电压特性曲线，观察并记录结果；5.使用示波器和信号发生器测量可调电阻（电位器）的电阻值，记录并比较测量结果。

四、实验注意事项：1.在进行操作和连接电路时，务必断开电源，以免发生触电和短路等危险；2.仪器和设备使用前，要检查其电源和连接是否正确，以确保安全和数据准确性；3.实验过程中，注意保持仪器和设备的清洁和稳定，避免受到外界干扰；4.实验结束后，要关闭电源并恢复实验环境的整洁。

用万用表判断常用电子元器件“用指针万用表推断常用电子元器件”一、实验目的１．熟悉指针万用表的性能特点２．掌握指针万用表的使用方法３．掌握用指针万用表推断电阻器、电容器、二极管、三极管、电感的方法二、实验原理（一）、指针万用表简介１．基本原理指针万用表是利用一只灵敏的磁电式直流微安表做表头，当微小的电流通过表头时，就会有电流指示，但不能通过大电流，因此，务必在表头上并联与串联一些电阻进行分流或者降压，从而测出电路的电流、电压与电阻。

“万用表”因此而得名。

２．构成及各部分的作用由指示部分表头、测量电路、转换装置三部分构成。

表头：由磁电式直流微安表构成，其性能参数之一是电压灵敏度。

“电压灵敏度”是指电表作电压测量时，指针偏转至满刻度值时取自被测电路的电流值。

灵敏度越高，则取用被测电路的电流就越小，对被测电路的影响也越小，用“ＫΩ/Ｖ”表示。

测量电路：是把被测的电量转变成适于表头指示用的电量。

如将被测的大电流通过分流电阻变成表头所需的微弱电流，等等，因此，测量电路通常由分压电阻、分流电阻、电流或者电压互感器、整流器等原件构成。

转换装置：由于万用表作多种测量，因此务必由转换装置把仪表的电路转接成为所选定的测量种类与量程。

转换装置通常由转换开关、接线柱、按钮、插孔等构成。

３．测量电量（电阻、电流、电压）的基本原理①、测电阻原理：在表头上并联与串联适当的电阻起保护表头作用，同时串接一节电池提供电源（只有电阻挡才用电池，使电流通过被测的电阻。

根据电流的大小就可测出电阻值，改变分流电阻的阻值，就能改变测量电阻的量程。

由图１知：ⅰ．各量程表的等效内阻是不一致的，且并联的分流电阻随量程的增大，其阻值几乎１０倍的增加，A、B两点的电压也会逐次增大，流过表头的电流也增大，表针偏转超过满刻度，因此在改变量程时要调零。

因此当万用表置各量程时，回路的电流是不一致的。

量程大，则流过被测回路的电流小，流过表头的电流则大；量程小，则流过被测回路的电流大，流过表头的电流则小。

电子元器件实验报告电子元器件实验报告引言：电子元器件是现代科技的基石，无论是家用电器、通信设备还是计算机等，都离不开各种各样的电子元器件。

本次实验旨在通过实际操作，深入了解一些常见的电子元器件的工作原理和特性。

一、二极管实验：二极管是最基本的电子元器件之一，它具有单向导电性。

我们通过实验，验证了二极管的特性。

实验步骤：1. 将二极管连接到电路中，注意极性的正确连接。

2. 通过电压表测量二极管的正向电压和反向电压。

3. 改变电压源的极性，观察二极管的导通和截止状态。

实验结果：我们发现，当正向电压大于二极管的正向压降时，二极管处于导通状态；而当反向电压大于二极管的反向击穿电压时，二极管会发生击穿现象。

这验证了二极管的单向导电性。

二、电容器实验：电容器是一种储存电荷的元器件，它具有存储和释放电能的能力。

我们通过实验，研究了电容器的充放电特性。

实验步骤：1. 将电容器连接到电路中，注意极性的正确连接。

2. 通过示波器观察电容器的充放电过程。

3. 改变电压源的频率和幅值，观察电容器的响应。

实验结果：我们发现，当电压源施加在电容器上时，电容器会逐渐充电，直到达到与电压源相等的电压。

而当电压源停止供电时，电容器会逐渐放电，释放储存的电能。

此外，我们还发现，电容器对频率和幅值有一定的响应特性，这对于电路设计和信号传输具有重要意义。

三、电感器实验：电感器是一种储存磁能的元器件，它具有阻碍电流变化的特性。

我们通过实验，研究了电感器的感应特性。

实验步骤：1. 将电感器连接到电路中，注意极性的正确连接。

2. 通过示波器观察电感器的感应过程。

3. 改变电压源的频率和幅值，观察电感器的响应。

实验结果：我们发现，当电压源施加在电感器上时，电感器会产生感应电流，阻碍电流的变化。

而当电压源停止供电时，电感器会产生自感电压，继续维持一段时间。

此外，我们还发现，电感器对频率和幅值也有一定的响应特性，这对于电路设计和信号传输具有重要意义。

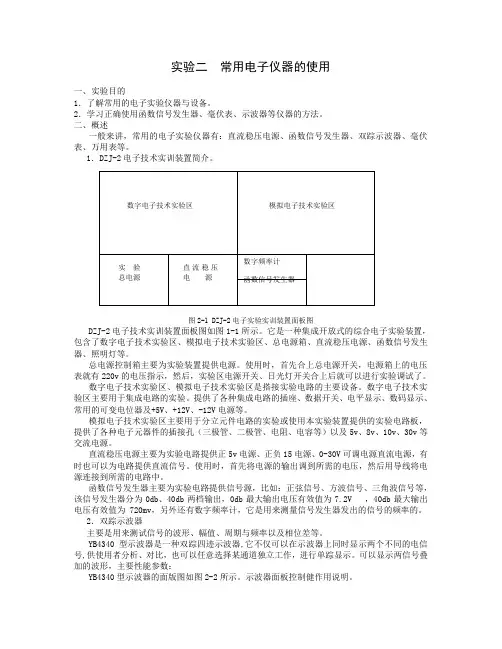

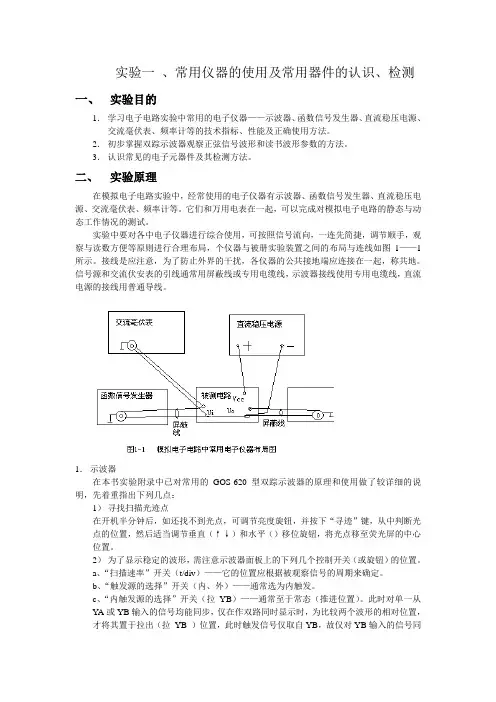

实验二常用电子仪器的使用一、实验目的1．了解常用的电子实验仪器与设备。

2．学习正确使用函数信号发生器、毫伏表、示波器等仪器的方法。

二、概述一般来讲，常用的电子实验仪器有：直流稳压电源、函数信号发生器、双踪示波器、毫伏表、万用表等。

1．DZJ-2电子技术实训装置简介。

图2-1 DZJ-2电子实验实训装置面板图DZJ-2电子技术实训装置面板图如图1-1所示。

它是一种集成开放式的综合电子实验装置，包含了数字电子技术实验区、模拟电子技术实验区、总电源箱、直流稳压电源、函数信号发生器、照明灯等。

总电源控制箱主要为实验装置提供电源。

使用时，首先合上总电源开关，电源箱上的电压表就有220v的电压指示，然后，实验区电源开关、日光灯开关合上后就可以进行实验调试了。

数字电子技术实验区、模拟电子技术实验区是搭接实验电路的主要设备。

数字电子技术实验区主要用于集成电路的实验。

提供了各种集成电路的插座、数据开关、电平显示、数码显示、常用的可变电位器及+5V、+12V、-12V电源等。

模拟电子技术实验区主要用于分立元件电路的实验或使用本实验装置提供的实验电路板，提供了各种电子元器件的插接孔（三极管、二极管、电阻、电容等）以及5v、8v、10v、30v等交流电源。

直流稳压电源主要为实验电路提供正5v电源、正负15电源、0-30V可调电源直流电源，有时也可以为电路提供直流信号。

使用时，首先将电源的输出调到所需的电压，然后用导线将电源连接到所需的电路中。

函数信号发生器主要为实验电路提供信号源，比如：正弦信号、方波信号、三角波信号等，该信号发生器分为0db、40db两档输出，0db最大输出电压有效值为7.2V ，40db最大输出电压有效值为 720mv，另外还有数字频率计，它是用来测量信号发生器发出的信号的频率的。

2．双踪示波器主要是用来测试信号的波形、幅值、周期与频率以及相位差等。

YB4340型示波器是一种双踪四迹示波器,它不仅可以在示波器上同时显示两个不同的电信号,供使用者分析、对比，也可以任意选择某通道独立工作，进行单踪显示。

一、实习目的1、目的和意义电工电子实习的主要目的是培养学生的动手能力。

对一些常用的电子设备有一个初步的了解，能够自己动手做出一个像样的东西来。

2、发展情况和学习要求电子技术的实习要求我们熟悉电子元器件、熟练掌握相关工具的操作以及电子设备的制作、装调的全过程，从而有助于我们对理论知识的理解，帮助我们学习专业的相关知识。

培养理论联系实际的能力，提高分析解决问题能力的同时也培养同学之间的团队合作、共同探讨、共同前进的精神。

二、实验内容：实习项目一：安全用电安全用电知识是关于如何预防用电事故及保障人身、设备安全的知识。

在电子装焊调试中，要使用各种工具、电子仪器等设备，同时还要接触危险的高电压，如果不掌握必要的安全知识，操作中缺乏足够的警惕，就可能发生人身、设备事故。

因此，必须在了解触电对人体的危害和造成触电原因的基础上，掌握一些安全用电知识，做到防患于未然。

实验内容：（一）、安全用电的重要性了解用电的安全的重要性（二）、触电及相关防护措施1、触电的种类2、影响触电造成的人体伤害程度的因素3、触电的原因4、防止触电的技术措施5、触电急救与电气消防（三）、安全用电树立安全用电的观念，做足安全措施，养成安全操作的工作习惯（四）、设备用电安全设备接电前检查，并掌握设备使用常见异常情况的处理方法（五）、实验室的安全操作注意事项实习项目二：常用电子元器件的认识与检测、常用电子仪器的使用常用电子元器件的认识与检测实验内容：电子整机是由一系列电子元器件所组成。

掌握常用元器件的正确识别、选用常识、质量判别方法，这对提高电子产品的质量和可靠性将起重要的保证作用。

本项目的学习内容包含七个部分，分别是电阻、电位器、电容、电感、二极管、三极管、集成电路芯片等元器件的认识。

常用电子仪器的使用实验内容：（一）、直流稳压电源1、直流稳压电源是将交流电转变为稳定的直流电，并为各种电子电路提供其所需直流供电电源的一起设备2、初步掌握SS4323直流稳压电源的使用方法（二）、万用表1、万用表是具有用途多，量程广，使用方便等优点，是电子测量中最常用的电子工具。

实验设计：常用电子仪器的使用和常用元器件的测试1、示波器测量前的调节与准备。

模拟示波器一般在测量之前首先打开电源开关，按照表1所示正确调节和设置各旋钮，使得屏幕上能看到两条亮度适中、清晰的扫描线，然后再将探头接入测试点。

表1 测量前示波器各旋钮调节和设置列表按键即可，关键是如何根据测量要求设置菜单变量，表2是示波器面板上各个菜单设置情况。

表2 Tektronix数字示波器面板各按钮、菜单设置2、机内标准信号测量将机内的标准方波信号输入到CH1通道，用示波器测量这个信号，将波形画在坐标纸上，测量数据记录到表3中并分析讨论（峰峰值和周期要按所列格式记录）。

用数字示波器测量电压峰峰值、高电平、低电平、周期时必须用三种方法：第一种方法是直接使用面板上的“MEASURE”按钮，然后在显示屏上读数；第二种方法是先读出波形垂直所占格数或水平所占格数，然后用“格数×倍率（V/DIV ，S/DIV ）”方式计算相应电压或时间；第三种方法是用游标来测量。

如果是模拟示波器，只用第二种方法即可。

表3 机内标准信号的测量实验技巧：1） 用“格数×倍率（V/DIV ，S/DIV ）”方式测量信号高、低电平时的步骤：输入信号从某个通道输入后，首先将该通道的耦合方式拨到GND 位置，在屏幕上会显示一条扫描基线，该扫描基线代表0V 电压的位置，调节上下位移旋钮使基线固定于某个标尺上，记住该位置。

然后将耦合方式调节到DC 耦合，屏幕上显示脉冲信号，参考标尺读出高、低电平等电压值。

注意耦合方式由GND 调至DC 后，上下位移旋钮不可再调。

2） 用数字示波器测量电压时，注意面板上探头设置的倍率，实际测量值是读数除以探头倍率。

3） 探头检测示波器的探头线接入波形以后，一般要将示波器面板上的部分旋钮作相应调整，比如根据被测信号电压大小调节CH1、CH2电压灵敏度旋钮，根据被测信号频率大小调节扫描速率等等。

但如果出现的仍然是扫描线，最常见的是示波器的探头和连接电缆损坏，此时应首先检查探头。

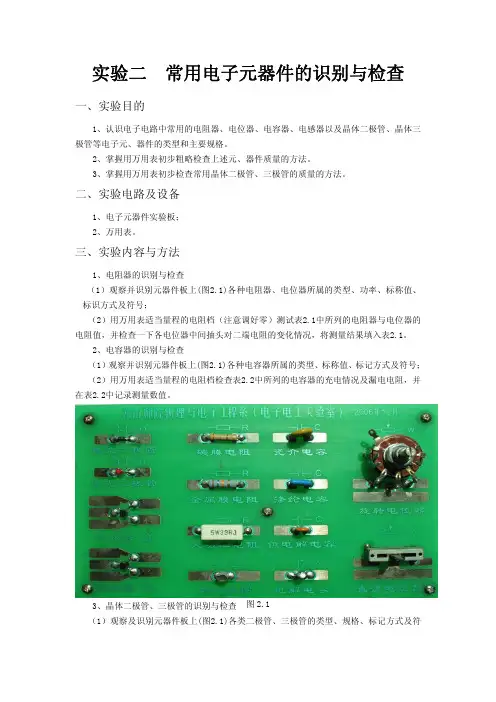

实验二 常用电子元器件的识别与检查一、实验目的1、认识电子电路中常用的电阻器、电位器、电容器、电感器以及晶体二极管、晶体三极管等电子元、器件的类型和主要规格。

2、掌握用万用表初步粗略检查上述元、器件质量的方法。

3、掌握用万用表初步检查常用晶体二极管、三极管的质量的方法。

二、实验电路及设备1、电子元器件实验板；2、万用表。

三、实验内容与方法1、电阻器的识别与检查（1）观察并识别元器件板上(图2.1)各种电阻器、电位器所属的类型、功率、标称值、标识方式及符号；（2）用万用表适当量程的电阻档（注意调好零）测试表2.1中所列的电阻器与电位器的电阻值，并检查一下各电位器中间抽头对二端电阻的变化情况，将测量结果填入表2.1。

2、电容器的识别与检查（1）观察并识别元器件板上(图2.1)各种电容器所属的类型、标称值、标记方式及符号； （2）用万用表适当量程的电阻档检查表2.2中所列的电容器的充电情况及漏电电阻，并在表2.2中记录测量数值。

3、晶体二极管、三极管的识别与检查 （1）观察及识别元器件板上(图2.1)各类二极管、三极管的类型、规格、标记方式及符图2.1号；（2）用万用表适当量程的电阻档检验表2.3中所列二极管的正、反向电阻值，记录测量结果，判断它们的电极方向，是锗管还是硅管，是好的还是坏的。

（3）用万用表适当量程的电阻档检测三极管各电极间的正、反向电阻，识别各管的电极位置，是锗管还是硅管，是PNP型还是NPN型管，并检测它们是否有放大能力，判断它们是好的还是坏的，并在表2.4中记录测量数值。

4、电感线圈的识别与检查（1）观察并识别元器件板上(图2.1)电感线圈所属的类型和标记方式；（2）用万用表适当量程的电阻档检查图2.1上的电感线圈的阻值，检查其是否开路、短路,并在表2.5中记录测量数值。

表2.1 电阻元件名称 标记方式 标称值 实测数值 符号 好坏 旋转电位器直滑电位器炭膜电阻金属膜电阻大功率电阻表2.2 电容元件名称 标记方式 标称值 绝缘电阻值 符号 好坏 瓷介电容涤纶电容钽电解电容最小 最大电解电容表2.3 二极管名称 正向电阻值 反向电阻 电阻档位 备注整流二极管 发光二极管表2.4 三极管名称be极间电阻（×1KΩ档） bc极间电阻 （×1KΩ档） ec极间电阻 （×10KΩ档） 是否有放大能力正向反向正向反向C极接 黑表笔C极接 红表笔表2.5 电感线圈名称 阻值 符号 好坏四、思考题1.用万用表测量电阻时，应注意什么问题才能使测量较为准确？2.用同一标称值的电阻器为何有不同功率大小的电阻器？根据什么条件选择电阻器的功率？3.用万用表测量不同电容量的电容时，为何要用不同量程的电阻档？选择量程的原则是什么？为什么？4.电感线圈的阻抗与频率有何关系？用万用表电阻档测量出来的电阻值是什么阻值？5.晶体管极间电阻为何用不同的万用表或同一表不同的电阻档测量时，测出的极间电阻值不同？6.用万用表如何判断晶体三极管是否有放大能力。

HUNAN UNIVERSITY 电子实验报告题目元器件的识别与测量学生姓名学生学号专业班级指导老师目录一、摘要: (2)二、实验环境： (2)三、实验原理： (2)四、实验步骤： (2)五、实验总结： (3)一、摘要:元器件的识别与测量,首先需要我们识别每一种元器件,并且知道他们各有什么作用,然后用万用表测量每个元器件的数值,并且记录测量结果,然后分析实验结果。

（在实验过程中注意实验安全，同时注意别损坏实验器具）二、实验环境：测量工具：数字万用表。

待测物品：色环电阻2个、电位器一个、电容2个、色环电感1个、二极管3个。

三、实验原理：通过拨动数字万用表上的功能选择键，利用万用表分别测量不同元器件的数值或者判断元器件是否损坏。

四、实验步骤：1.确定需要测量的元器件，将万用表开关拨到测量其数值的部位，并且有色环的先通过色标法判断大致的数值，然后将万用表开关拨到合适的档位进行测量。

2.左手拿着待测元器件，右手拿着测量笔，将两只笔头分别接触在待测元器件的两端有金属的地方，在测量过程中应当注意测量规范，不能用手接触测量笔和待测元器件的金属部位，保存笔头与待测元器件接触良好。

3.观察测量值，判断选择的档位是否合适，若不合适，更换到合适档位，重复步骤二进行测量。

带数据稳定后，读取数据并且记录。

4.更换待测元器件，重复以上步骤。

将记录数据整理分析，若发现不规范的数据，需要重新测量不规范的那一组数据。

数据记录：1.电阻：a.颜色：棕黑红银测量值：0.9998kΩb.颜色：橙橙红银测量值：3.2591KΩ2.色环电感：颜色：棕黑黑银用欧姆档测量值0.556Ω结论：仪器未损坏3.电位器：转动电位器转轴，阻值以一定规律增长或减小结论：电位器仪器未损坏4.二极管：a.发光二极管：耐压值：1.61Vb.整流二极管：耐压值：0.54Vc.稳压二极管：耐压值：0.75V5.电容：a.10.23 μFb.0.107 μF五、实验总结：1.在实验过程中，有两个万用表，注意小的万用表的使用规范，没有夹子稳定，所以必须保证触笔与待测元器件件接触良好，否则会导致测量失败。

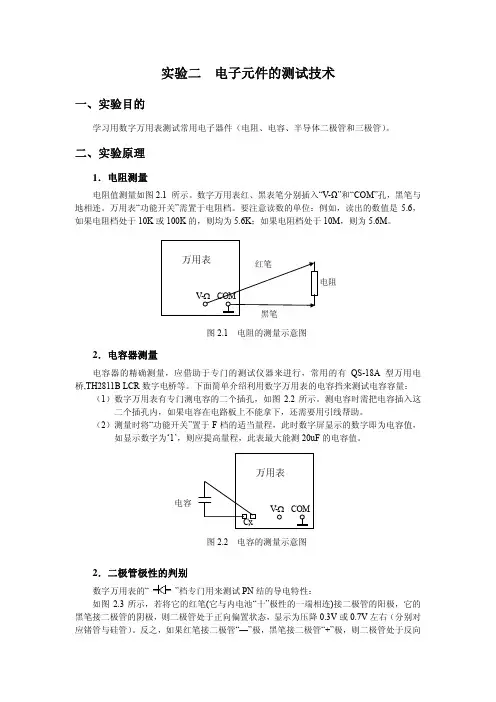

实验二电子元件的测试技术一、实验目的学习用数字万用表测试常用电子器件（电阻、电容、半导体二极管和三极管）。

二、实验原理1．电阻测量电阻值测量如图2.1 所示。

数字万用表红、黑表笔分别插入“V-Ω”和“COM”孔，黑笔与地相连。

万用表“功能开关”需置于电阻档。

要注意读数的单位：例如，读出的数值是5.6，如果电阻档处于10K或100K的，则均为5.6K；如果电阻档处于10M，则为5.6M。

电阻图2.1 电阻的测量示意图2．电容器测量电容器的精确测量，应借助于专门的测试仪器来进行，常用的有QS-18A型万用电桥,TH2811B LCR数字电桥等。

下面简单介绍利用数字万用表的电容挡来测试电容容量：（1）数字万用表有专门测电容的二个插孔，如图2.2所示。

测电容时需把电容插入这二个插孔内，如果电容在电路板上不能拿下，还需要用引线帮助。

（2）测量时将“功能开关”置于F档的适当量程，此时数字屏显示的数字即为电容值，如显示数字为‘1’，则应提高量程，此表最大能测20uF的电容值。

电容图2.2 电容的测量示意图2．二极管极性的判别数字万用表的“ ”档专门用来测试PN结的导电特性：如图2.3所示，若将它的红笔(它与内电池“十”极性的一端相连)接二极管的阳极，它的黑笔接二极管的阴极，则二极管处于正向偏置状态，显示为压降0.3V或0.7V左右（分别对应锗管与硅管）。

反之，如果红笔接二极管“—”极，黑笔接二极管“+”极，则二极管处于反向偏置状态，压降较大超出量程，万用表显示为“1”。

因此，根据两种连接方式下测得电压值的大小就可以判别二极管的极性与材料类型（硅管还是锗管）。

图2.3 二极管的测量示意图3．晶体三极管管脚的判别(1) 管型和基极的判别晶体三极管从结构上看，可以看成是由两个背靠背的PN结组成的。

对NPN型管来说，基极是两个等效二极管的公共"阳极”；对PNP型管来说，基极则是它们的公共“阴极”，分别如图2.4(a)和(b)所示。

一、实验目的1. 熟悉常用电子元器件的种类、外形和功能。

2. 掌握使用万用表等基本仪器对元器件进行测量和检测的方法。

3. 培养动手能力和实验技能，为后续课程学习打下基础。

二、实验原理电子元器件是构成电子电路的基本单元，它们在电路中发挥着不同的作用。

本实验通过观察元器件的外形、测量其参数，加深对元器件的认识。

三、实验仪器与材料1. 仪器：数字万用表、示波器、函数信号发生器、电烙铁、焊接工具等。

2. 材料：电阻、电容、电感、二极管、三极管、集成电路等元器件。

四、实验内容及步骤1. 电阻测量（1）将电阻插入数字万用表的红、黑表笔，选择万用表的电阻测量挡位。

（2）观察万用表显示屏上的读数，记录电阻的阻值。

2. 电容测量（1）将电容插入数字万用表的红、黑表笔，选择万用表的电容测量挡位。

（2）观察万用表显示屏上的读数，记录电容的容值。

3. 电感测量（1）将电感插入数字万用表的红、黑表笔，选择万用表的电感测量挡位。

（2）观察万用表显示屏上的读数，记录电感的感值。

4. 二极管测量（1）将二极管插入数字万用表的红、黑表笔，选择万用表的二极管测试挡位。

（2）观察万用表显示屏上的读数，判断二极管的正负极和导电性能。

5. 三极管测量（1）将三极管插入数字万用表的红、黑表笔，选择万用表的晶体管测试挡位。

（2）观察万用表显示屏上的读数，判断三极管的类型和导电性能。

6. 集成电路测量（1）将集成电路插入数字万用表的红、黑表笔，选择万用表的集成电路测试挡位。

（2）观察万用表显示屏上的读数，判断集成电路的工作状态。

五、实验结果与分析1. 电阻测量：本实验中，所测电阻的阻值与标称阻值基本一致，误差在可接受范围内。

2. 电容测量：本实验中，所测电容的容值与标称容值基本一致，误差在可接受范围内。

3. 电感测量：本实验中，所测电感的感值与标称感值基本一致，误差在可接受范围内。

4. 二极管测量：本实验中，所测二极管的正负极和导电性能与实际情况相符。

实验名称：元器件的实验研究实验日期：2023年X月X日实验地点：XXX实验室实验者：XXX一、实验目的1. 了解常用电子元器件的结构、原理及功能。

2. 掌握元器件的识别方法和测试方法。

3. 熟悉电路图绘制和元器件连接技巧。

4. 提高动手实践能力和创新意识。

二、实验原理电子元器件是构成电子电路的基本单元，主要包括电阻、电容、电感、晶体管、集成电路等。

本实验通过测试和观察这些元器件的特性和功能，加深对电子元器件的理解。

三、实验器材1. 实验平台：示波器、信号发生器、万用表、数字多用表、电源、电路板等。

2. 实验元器件：电阻、电容、电感、晶体管、集成电路等。

四、实验步骤1. 电阻实验（1）测试电阻的阻值：使用万用表测量电阻的阻值，并与标称值进行比较。

（2）观察电阻的颜色编码：通过观察电阻的颜色编码，识别电阻的阻值和精度。

2. 电容实验（1）测试电容的容量：使用数字多用表测量电容的容量，并与标称值进行比较。

（2）观察电容的极性：通过观察电容的极性标记，正确连接电容。

3. 电感实验（1）测试电感的电感值：使用数字多用表测量电感的电感值，并与标称值进行比较。

（2）观察电感的外观：通过观察电感的外观，识别电感的结构和特性。

4. 晶体管实验（1）测试晶体管的放大倍数：使用示波器和信号发生器测试晶体管的放大倍数。

（2）观察晶体管的特性曲线：通过观察晶体管的特性曲线，分析晶体管的放大性能。

5. 集成电路实验（1）测试集成电路的功能：使用示波器和数字多用表测试集成电路的功能。

（2）观察集成电路的引脚功能：通过观察集成电路的引脚功能，正确连接集成电路。

五、实验结果与分析1. 电阻实验结果：测量得到的电阻阻值与标称值基本一致，说明电阻的精度较高。

2. 电容实验结果：测量得到的电容容量与标称值基本一致，说明电容的容量稳定。

3. 电感实验结果：测量得到的电感电感值与标称值基本一致，说明电感的电感值稳定。

4. 晶体管实验结果：晶体管的放大倍数在正常范围内，说明晶体管的放大性能良好。

实训二：电子元器件的检测一、实训目的①能认识常用的电阻器、电容器、电感器、半导体二极管和晶体三极管。

②掌握电阻器、电容器、电感器、半导体二极管和晶体三极管的识别与检测方法。

③了解电阻器、电容器、电感器、半导体二极管和晶体三极管的性能和用途。

④掌握万用表的使用方法。

二、实训设备及器材①试验箱1台、不同类型、功能的电阻器、电容器、电感器、半导体二极管和晶体三极管若干。

②指针式或数字式万用表各1台。

③电池或稳压电源。

三、实训原理用指针万用表可以对晶体二极管、三极管、电阻、电容等进行粗测。

万用表电阻档等效电路如图2-1所示，其中的R0为等效电阻，EO为表内电池，当万用表处于R×1、R×100、R×1K 档时，一般，E0＝1.5V，而处于R×10K档时，EO＝15V。

测试电阻时要记住，红表笔接在表内电池负端（表笔插孔标“+”号），而黑表笔接在正端（表笔插孔标以“－”号）。

图2-1 指针万用表电阻档等值电路这里,我们以模拟与数字电路实验课上所使用的胜利VC830L型数字万用表来简单的介绍一下万用表的一些基本应用。

（一）指针表和数字表的选用：1、指针表读取精度较差，但指针摆动的过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量的大小（比如测电视机数据总线（SDL）在传送数据时的轻微抖动）；数字表读数直观，但数字变化的过程看起来很杂乱，不太容易观看。

2、指针表内一般有两块电池，一块低电压的1.5V，一块是高电压的9V或15V，其黑表笔相对红表笔来说是正端。

数字表则常用一块6V或9V的电池。

在电阻档，指针表的表笔输出电流相对数字表来说要大很多，用R×1Ω档可以使扬声器发出响亮的“哒”声，用R×10kΩ档甚至可以点亮发光二极管（LED）。

3、在电压档，指针表内阻相对数字表来说比较小，测量精度相比较差。

某些高电压微电流的场合甚至无法测准，因为其内阻会对被测电路造成影响（比如在测电视机显像管的加速级电压时测量值会比实际值低很多）。

电子元器件测量实验报告一、实验目的学习用万用表对电阻、电位器、电容、二极管、三极管等常用电子元件的测试方法。

二、实验过程1、测电阻固定电阻器的检测。

将两表笔<不分正负>分别与电阻的两端引脚相接即可测出实际电阻值。

为了提高测量精度,应根据被测电阻标称值的大小来选择量程。

2、测电容因10pF以下的固定电容器容量太小,用万用表进行测量,只能定性的检查其是否有漏电,内部短路或击穿现象。

测量时,可选用万用表R×10k挡,用两表笔分别任意接电容的两个引脚,阻值应为无穷大。

若测出阻值为零,则说明电容漏电损坏或内部击穿。

检测10PF～001μF固定电容器是否有充电现象,进而判断其好坏。

万用表选用R×1k挡。

两只三极管的β值均为100以上,且穿透电流要小。

可选用3DG6等型号硅三极管组成复合管。

万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。

由于复合三极管的放大作用,把被测电容的充放电过程予以放大,使万用表读数增大,从而便于观察。

应注意的是：在测试操作时,特别是在测较小容量的电容时,要反复调换被测电容引脚接触A、B两点,才能明显地看到万用表指针的摆动。

C对于001μF以上的固定电容,可用万用表的R×10k挡直接测试电容器有无充电过程以及有无内部短路或漏电,并可根据读数大小估计出电容器的容量。

3、二极管的测量用数字万用表的二极管测量功能来测,测两次就可以判断二极管的好坏。

记下第一次测量的结果,然后交换红黑表笔,再次测量。

如果一次为OF,一次有0.5V左右的电压值,则二极管是好的,测出电压值的红表笔所在端为二极管的正极。

如果两次测量,都显示OF,则二极管开路。

如果两次测量,都显示测量电压,则二极管短路。

4、三极管的测量三级管的在路测量,<1>.NPN管的电压正常是：VC＞VB＞VE.其中PN结电压是0.5V左右,也就是:VB＞VE的电压是0.5V,明显大于2V或者VB∠VE,三极管是损坏,<注: VC的电压大小是不固定的,看这个管的承受多大的内压><2>.PNP管的电压正常是：VE＞VB＞VC. 其中PN结电压是0.5V左右, 也就是: VE＞VB的电压是0.5V,明显大于2V或者VE∠VB, 三极管是损坏,< VC的电压大小是不固定的,看偏置电路是要多大的电压,但一定适上面的VE＞VB＞VC电压的大小>2.拆下来时的三极管测量<R＊1K档来测量>根据PN结的原理:和二极管一样,正向电阻一边用万用表测是相通,对调红.黑笔反向来测是不通.拆下来时的三极管,<1> NPN管:任意测三极管的两个脚,当发现固定黑笔接的一脚不动,用红笔分别接另外两脚时,万用表的指针摆动,电阻是相同.反过来对调表笔,红笔固定的一脚不动,用黑笔分别接另外两脚时,万用表的指针不摆动,电阻是无穷大.哪确定;固定的一脚确定是b极<坏的三极管是对调表笔也是相通的>. <2> PNP管:任意测三极管的两个脚,当发现固定红笔接的一脚不动, 用黑笔分别接另外两脚时,万用表的指针摆动,电阻是相同.反过来对调表笔,黑笔固定的一脚不动, 用红笔分别接另外两脚时,万用表的指针不摆动,电阻是无穷大.哪确定;固定的一脚确定是b极3<确定C极和E极> 三极管好坏的判断<R＊10K档来测量>〔1<确定C极和E极> NPN好坏的判断：上面已确定了B极,R＊10K档来测量.用黑笔和红笔分别接触另外两极,保持红笔和黑笔现在状态不变用手指捏b极+红笔接的一极,发现指针摆动的幅度大,放大倍数大,黑笔接的是c极,红笔接的是e 极<坏的三极管,用万用表的R＊10K档来测量．红,黑笔测量c．e极,接法和二极管测量相同,一边相通,对调表笔另一边是不通,例如;R＊10K档的黑笔接C极红笔接E极指针摆动一点,说明是漏电损坏．经验总结：如果是好的三级管,用万用表的R＊10K档来测量c．e电阻一边不通,极笔对调后,另一边是相通的有电阻,电阻大的和原来没有用过的同型号的三极管对比.B极E极输出电压偏低的.<2> <确定C极和E极> PNP好坏的判断R＊10K档来测量.用黑笔和红笔分别接触另外两极保持红笔和黑笔现在状态不变用手指捏b极+黑笔接的一极,同时捏两极,发现指针摆动的幅度大,放大倍数大,黑笔接的是e极,红笔接的是c极<坏的三极管,用万用表的R＊10K档来测量．红,黑笔测量c．e极,接法和二极管测量相同,一边相通,对调表笔另一边是不通,例如:R＊10K档的黑笔接E极红笔接极C指针摆动一点如果指针摆动一点,说明了是漏电是坏>三、实验结果及分析四、实验总结。

一、实训目的本次实训旨在使学生掌握电子元器件的基本知识，熟悉常用电子元器件的结构、工作原理、性能参数及其检测方法，提高学生的实际操作技能和动手能力。

二、实训时间2023年X月X日至2023年X月X日三、实训地点XX学院电子实验室四、实训内容1. 电子元器件的基本知识（1）电阻器：了解电阻器的种类、符号、标称值、误差等级、功率等参数。

（2）电容器：掌握电容器的种类、符号、标称值、容量、耐压值等参数。

（3）电感器：熟悉电感器的种类、符号、标称值、电感量、频率特性等参数。

（4）二极管：了解二极管的种类、符号、工作原理、主要参数等。

（5）晶体管：掌握晶体管的种类、符号、工作原理、主要参数等。

2. 电子元器件的检测方法（1）电阻器的检测：使用万用表测量电阻器的阻值，判断其好坏。

（2）电容器的检测：使用万用表测量电容器的容量，判断其好坏。

（3）电感器的检测：使用电感计测量电感器的电感量，判断其好坏。

（4）二极管的检测：使用万用表测量二极管的正向导通电压和反向截止电压，判断其好坏。

（5）晶体管的检测：使用万用表测量晶体管的电流放大系数β和截止频率fτ，判断其好坏。

3. 电子元器件的焊接技术（1）认识焊接工具：了解电烙铁、吸锡器、焊锡丝等焊接工具的使用方法。

（2）焊接技巧：掌握焊接过程中的温度控制、焊接速度、焊接角度等技巧。

（3）焊接质量检查：学会检查焊接点是否牢固、焊锡是否饱满、焊点是否有虚焊等。

五、实训过程1. 理论学习：认真阅读教材，了解电子元器件的基本知识、检测方法和焊接技术。

2. 实践操作：按照实训指导书的要求，进行电子元器件的检测和焊接。

（1）电阻器检测：使用万用表测量多个电阻器的阻值，对比其标称值，判断其好坏。

（2）电容器检测：使用万用表测量多个电容器的容量，对比其标称值，判断其好坏。

（3）电感器检测：使用电感计测量多个电感器的电感量，对比其标称值，判断其好坏。

（4）二极管检测：使用万用表测量多个二极管的正向导通电压和反向截止电压，判断其好坏。

电子元器件特性与检测方法电子元器件是构成电子器件的基本组成部分，其特性的稳定性和准确性对整个电子系统的工作性能具有重要影响。

为了确保电子元器件的质量和可靠性，需要进行特性检测。

本文将从电子元器件的特性和检测方法两个方面进行介绍。

一、电子元器件的特性1.电阻特性电阻用于限制电流的流动，其基本特性是电阻值。

电阻器可以通过测量两个端点之间的电阻值来检测。

2.电容特性电容用于存储电荷，其基本特性是电容值和介质。

电容器可以通过充电-放电过程来测量电容值，并通过测量介质的栅极间电压来检测。

3.电感特性电感用于储存能量，其基本特性是电感值。

电感器可以通过对电流和电压的频率响应进行测量来检测。

4.半导体器件特性半导体器件主要是二极管和晶体管。

二极管的特性包括正向电压降、反向电流、最大正向电流等。

晶体管的特性包括开关特性、放大特性等。

对于半导体器件，可以通过使用万用表、示波器等进行测量来检测。

5.传感器特性传感器用于将环境中的物理量转化为电信号。

传感器的特性主要包括灵敏度、线性度、响应时间等。

传感器的特性可以通过搭建相应的实验装置来检测。

二、电子元器件的检测方法1.外观检查2.电气参数检测电气参数检测是通过测量电子元器件的电阻、电容、电感等参数来判断其是否符合设计要求。

常用的检测方法有万用表、LCR表等。

3.功能测试功能测试是通过将电子元器件接入到相应的电路中，测量其在特定工作条件下的功能表现来判断其是否正常工作。

常用的功能测试方法有信号源、示波器等。

4.可靠性测试可靠性测试是通过长时间、高温、高湿等恶劣工作条件下对电子元器件进行测试，以评估器件在极端环境下的可靠性。

常用的可靠性测试方法有老化测试、环境测试等。

5.X射线检测X射线检测可以用于检测元器件内部的焊点、引脚等情况，特别适用于检测半导体器件的焊点连接问题。

以上是电子元器件特性与检测方法的一些基本介绍，不同类型的电子元器件及其具体应用领域可能还有一些特殊的检测方法，需要根据具体情况进行选用。

实验二电路元器件的认识与测量一、实验原理在电子线路中，电阻、电位器、电容、电感和变压器等称为电路元件;二极管、稳压管、三极管、场效应管、可控硅以及集成电路等称为电路器件。

本实验仅对实验室常用的电阻、电容、电感、晶体管等电子元器件作简要介绍。

(一) 电阻器1.电阻器的分类:(1)通用电阻器:功率:0. 1~1 W，阻值1Ω~510MΩ，工作电压<1 kV。

(2)精密电阻器:阻值:1 Ω~ 1 MΩ，精度2%~0.1%，最高达0. 005%。

(3)高阻电阻器:阻值:107~1013(4)高压电阻器:工作电压为10~100 kΩ(5)高频电阻器:工作频率高达10 MHz。

2.电阻器、电位器的主要特性指标:(1)标称阻值:电阻器表面所标注的阻值为标称阻值。

不同精度等级的电阻器，其阻值系列不同，标称阻值是按国家规定的电阻器标称阻值系列选定。

(2)容许误差:电阻器、电位器的容许误差指电阻器、电位器的实际阻值对于标称阻值的允许最大误差范围，它标志着电阻器、电位器的阻值精度。

(3)额定功率:电阻器、电位器通电工作时，本身要发热，若温度过高，则电阻器，电位器将会损坏。

在规定的环境温度中允许电阻器、电位器承受的最大功率，即在此功率限度下，电阻器可以长期稳定地工作，不会显著改变其性能，不会损坏的最大功率限度称为额定功率。

3.电阻器的规格标注方法:由于电阻器表面积的限制，通常电阻器表面只标注电阻器的类别、标称阻值、精度等级和额定功率，对于额定功率小于0.5W的电阻器，一般只标注标称阻值和精度等级，材料类型和功率常从其外观尺寸判断。

电阻器的规格标注通常采用文字符号直标法和色标法两种，对于额定功率小于0. 5 W电阻器，目前均采用色标法，色标所代表的意义如表5。

表5色标所代表的数字色环电阻一般为四环（普通电阻）、五环（精密电阻）两种标法。

四环电阻器：A、B环为有效数字，C环为10n，D环为精密等级。

五环色标电阻器：A、B、C三环为有效数字，D环为10n，E环为精密等级。
