模具设计流程一、需求收集和分析模具设计流程的第一步是需求收集和分析。
在这个阶段，设计师需要与客户进行沟通，了解客户的需求和要求。
设计师需要了解模具的功能、尺寸、材料以及使用环境等信息。
同时，设计师还需要对已有的产品进行分析，了解产品的结构和特点，为模具设计提供参考。
二、概念设计在需求分析的基础上，设计师开始进行概念设计。
概念设计是指根据需求和要求，提出多种方案并进行评估和比较。
设计师可以使用手绘草图、三维建模软件等工具来表达设计思路。
在这个阶段，设计师需要考虑模具的结构、形状、功能等方面的问题，并进行初步的尺寸和材料选择。
三、详细设计在概念设计确定后，设计师开始进行详细设计。
详细设计是指对概念设计进行细化，确定模具的具体尺寸、结构和工艺等。
在这个阶段，设计师需要考虑模具的分型面、冷却系统、脱模方式等问题，并进行详细的尺寸设计和工艺规划。
设计师可以使用CAD、CAM 等工具进行设计和分析，确保设计的可行性和合理性。
四、制造和加工在详细设计完成后，设计师将开始进行模具的制造和加工。
制造和加工是模具设计流程中最关键的环节之一。
设计师需要与模具制造厂商进行沟通，确定制造工艺和加工方法。
制造过程中，设计师需要进行质量控制，确保模具的精度和质量。
五、模具试产和调试模具制造完成后，设计师将进行模具的试产和调试。
试产和调试是为了验证模具的设计是否符合要求，是否满足产品的生产需求。
设计师需要与生产部门进行协作，进行模具的试产和调试，解决可能出现的问题。
通过试产和调试，设计师可以对模具进行进一步的优化和改进，提高模具的效率和稳定性。
六、模具验收和交付模具试产和调试完成后，设计师将进行模具的验收和交付。
设计师需要与客户进行沟通，进行模具的验收和确认。
设计师需要确保模具达到客户的要求和标准，并进行必要的修改和调整。
同时，设计师还需要向客户提供模具的使用说明书和维护保养指南，确保客户能够正确使用和维护模具。
七、模具维护和改进模具交付后，设计师的工作并没有结束。

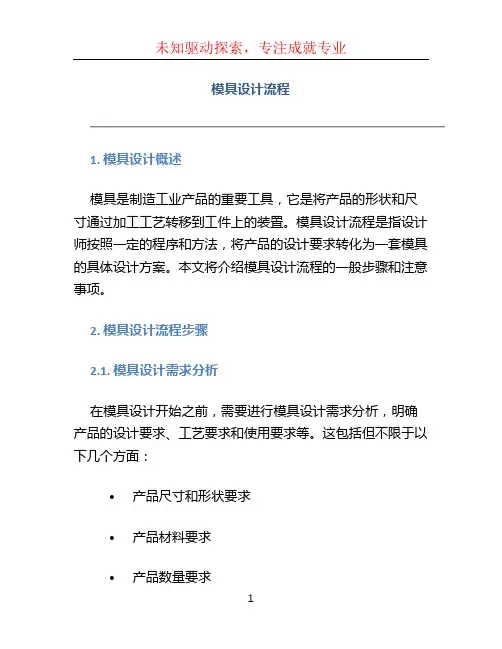

模具设计流程1. 模具设计概述模具是制造工业产品的重要工具，它是将产品的形状和尺寸通过加工工艺转移到工件上的装置。
模具设计流程是指设计师按照一定的程序和方法，将产品的设计要求转化为一套模具的具体设计方案。
本文将介绍模具设计流程的一般步骤和注意事项。
2. 模具设计流程步骤2.1. 模具设计需求分析在模具设计开始之前，需要进行模具设计需求分析，明确产品的设计要求、工艺要求和使用要求等。
这包括但不限于以下几个方面：•产品尺寸和形状要求•产品材料要求•产品数量要求•产品装配关系及工艺要求2.2. 模具结构设计根据产品的要求，设计师需要确定模具的结构类型和组成部分。
这包括但不限于以下几个方面：•模具类型（冲压模具、注塑模具等）•模具构型（单腔模具、多腔模具等）•模具零件（模具座、模具板等）2.3. 模具零部件设计在确定模具结构后，需要对模具的个别零部件进行详细设计。
这包括但不限于以下几个方面：•模具座设计•模具板设计•模具导向部件设计•模具定位部件设计2.4. 模具零部件加工与制造根据模具设计图纸和规格要求，进行模具的零部件加工和制造工艺的确定。
这包括但不限于以下几个方面：•材料选择•零部件加工工艺•零部件加工工艺检验2.5. 模具装配将模具的各个零部件组装到一起，进行模具装配。
这包括但不限于以下几个方面：•组装顺序•组装方式•组装过程中的检验和调整2.6. 模具试产调试完成模具装配后，进行模具的试产调试。
这包括但不限于以下几个方面：•模具试产流程•试产过程中的问题解决•试产过程中的改进和优化2.7. 模具验收和交付经过试产调试后，对模具进行验收和评估，确保模具设计符合产品要求。
同时将模具交付给使用部门。
3. 模具设计流程注意事项3.1. 与产品设计部门密切合作模具设计师需要与产品设计部门密切合作，及时获取产品设计变更信息，确保模具设计与产品设计保持一致。
3.2. 注重模具的可维修性在模具设计过程中，注重模具的可维修性，考虑模具零部件的拆装、更换等维修需求。

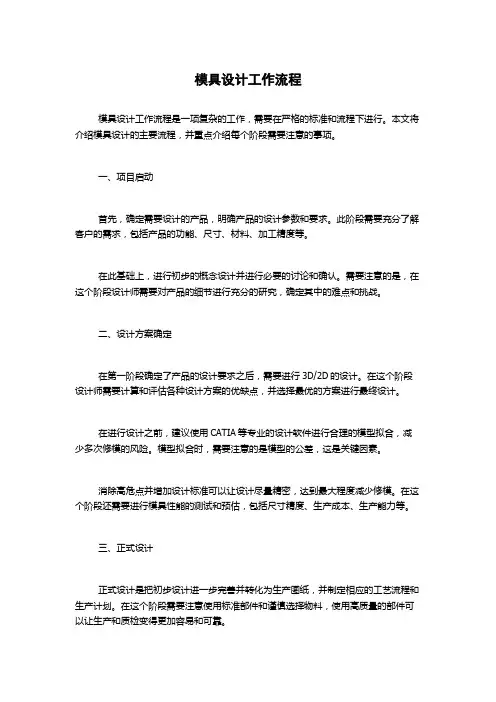

模具设计工作流程模具设计工作流程是一项复杂的工作，需要在严格的标准和流程下进行。
本文将介绍模具设计的主要流程，并重点介绍每个阶段需要注意的事项。
一、项目启动首先，确定需要设计的产品，明确产品的设计参数和要求。
此阶段需要充分了解客户的需求，包括产品的功能、尺寸、材料、加工精度等。
在此基础上，进行初步的概念设计并进行必要的讨论和确认。
需要注意的是，在这个阶段设计师需要对产品的细节进行充分的研究，确定其中的难点和挑战。
二、设计方案确定在第一阶段确定了产品的设计要求之后，需要进行3D/2D的设计。
在这个阶段设计师需要计算和评估各种设计方案的优缺点，并选择最优的方案进行最终设计。
在进行设计之前，建议使用CATIA等专业的设计软件进行合理的模型拟合，减少多次修模的风险。
模型拟合时，需要注意的是模型的公差，这是关键因素。
消除高危点并增加设计标准可以让设计尽量精密，达到最大程度减少修模。
在这个阶段还需要进行模具性能的测试和预估，包括尺寸精度、生产成本、生产能力等。
三、正式设计正式设计是把初步设计进一步完善并转化为生产图纸，并制定相应的工艺流程和生产计划。
在这个阶段需要注意使用标准部件和谨慎选择物料，使用高质量的部件可以让生产和质检变得更加容易和可靠。
需要根据设计进行分部图的画法，并在生产参数计算上使用标准的约束条件。
设计完成后，需要进行必要的验证和审查，确保生产计划、工艺流程等符合客户要求和公司要求。
四、模具制造模具制造是模具设计的重点环节，这个阶段的质量关系到模具生产和使用的效率。
在模具制造中，需要注重模具材料的选择和加工方式的策略。
在选择模具材料时，需要考虑其力学性能、硬度、耐磨性，以及成本因素等。
加工时则需要使用适当的数控加工工具、刀具和切削液等，确保平面和曲面等高难度加工出来的质量。
需要跟踪模具的加工过程，保证模具和模架的加工质量和对位精度满足设计要求。
五、模具测试模具测试是模具设计的最后一个环节，需要在模具制造完毕后进行。
模具设计制造流程一、需求分析与产品设计：在模具设计制造过程中，首先需要对需求进行分析，并确定产品的设计方向和功能要求。
在此基础上，将产品设计方案进行评估和选择，综合考虑材料、结构、工艺等因素，进行产品设计。
二、模具设计：1.产品结构设计：根据产品的需求和工艺要求，设计产品结构，并确定模具的类型、形式和工艺。
2.模具零件设计：根据产品结构设计，将模具划分为各个零部件，并进行逐个零件的设计，包括型腔、型芯、导向件、冷却系统等。
3.模具总体设计：将各个零部件进行组装和配合设计，确定模具的总体结构和组成关系。
4.模具标准件选用：根据设计需求和标准规范，选择模具所需要的标准件，并进行合理搭配和选用。
三、模具制造：1.原材料采购：根据模具设计需求，选购符合要求的材料，包括金属材料和非金属材料等。
2.加工设备准备：根据模具制造需求，准备相应的加工设备和工具，包括机床、刀具、测量设备等。
3.模具加工：(1)粗加工：根据模具零部件的设计要求和图纸，进行粗加工，包括锯割、铣削、钻孔、车削等。
(2)精加工：对经过粗加工的模具零部件进行精度加工和形状修整，包括磨削、镗削、刮削等。
(3)热处理：对经过加工的模具零部件进行适当的热处理，提高材料的硬度和强度，提高模具的使用寿命。
(4)组装调试：将经过热处理的模具零件进行组装，进行配合检查和调试，确保模具的正常使用。
4.模具表面处理：对模具外表面进行腐蚀和耐磨处理，增加模具的使用寿命和工作效果。
四、模具试模与调整：1.模具试制：将制造好的模具进行产品试模，确认模具的工作效果和产品质量。
2.调整优化：根据试模结果，对模具进行调整和优化，改善模具工作效果和产品质量。
五、模具验收：1.尺寸精度检测：对模具的型腔、型芯等关键尺寸进行检测和测量，确保满足产品设计要求。
2.性能测试：对模具的耐磨性、硬度等性能进行测试，确保模具的使用寿命和工作性能。
3.试模效果评估：通过试模生产和产品检验，对模具的试模效果和产品质量进行评估，确保模具的合格和可用性。
模具设计的详细流程模具设计是一项复杂的工作，它需要经历多个阶段才能完成。
以下是模具设计的详细流程。
1.确定需求：首先，与客户沟通，了解他们对模具的需求和要求。
这包括模具的形状、材料、尺寸等方面的要求。
2.分析产品：对待设计的产品进行分析，了解其功能、结构和形状等特点。
这有助于设计师更好地理解模具的制作要求。
3.制定设计方案：根据客户的需求和产品分析，制定多个设计方案。
这些方案可以包括不同的形状和结构设计，以满足不同的需求。
4.确定制造流程：在设计方案中，需要考虑模具的制造工艺和流程。
这包括使用哪种材料、何种加工方法等。
5.进行原型制作：选择一种合适的材料，制作出模具的原型。
这有助于验证设计方案的正确性，并进行必要的修改和调整。
6.进行模具设计：在完成原型制作后，根据原型进行模具的详细设计。
这包括模具的结构、尺寸、配件等的设计。
7.模具制造：根据模具设计，在生产车间进行模具的制造。
这包括材料的加工、组装、调试等工作。
8.模具试制：制造完成后，进行模具的试制。
这包括对模具进行调试、修复和优化，以保证其正常运行和生产效果。
9.进行模具调试：将模具安装在相应的设备上，进行模具调试。
这包括对模具的操作、运行和性能进行测试和调整。
10.进行模具运行检验：完成模具调试后，对模具进行运行检验。
这包括对模具的生产能力、稳定性和质量进行测试和评估。
11.完成模具交付：根据客户的要求，对模具进行必要的调整和修复后，将模具交付给客户，并提供相应的技术支持。
12.进行售后服务：在模具交付后，为客户提供相应的售后服务。
这包括对模具进行维修、升级和优化等工作，以保证模具的正常运行和使用效果。
以上是模具设计的详细流程，每个阶段都需要设计师的专业知识和技术，以确保模具的质量和性能。
模具设计是一项复杂的工作，需要设计师具备丰富的经验和技巧。

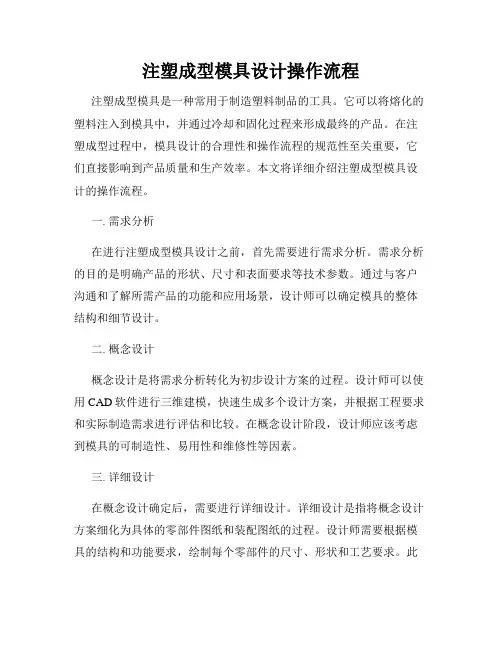

注塑成型模具设计操作流程注塑成型模具是一种常用于制造塑料制品的工具。
它可以将熔化的塑料注入到模具中，并通过冷却和固化过程来形成最终的产品。
在注塑成型过程中，模具设计的合理性和操作流程的规范性至关重要，它们直接影响到产品质量和生产效率。
本文将详细介绍注塑成型模具设计的操作流程。
一. 需求分析在进行注塑成型模具设计之前，首先需要进行需求分析。
需求分析的目的是明确产品的形状、尺寸和表面要求等技术参数。
通过与客户沟通和了解所需产品的功能和应用场景，设计师可以确定模具的整体结构和细节设计。
二. 概念设计概念设计是将需求分析转化为初步设计方案的过程。
设计师可以使用CAD软件进行三维建模，快速生成多个设计方案，并根据工程要求和实际制造需求进行评估和比较。
在概念设计阶段，设计师应该考虑到模具的可制造性、易用性和维修性等因素。
三. 详细设计在概念设计确定后，需要进行详细设计。
详细设计是指将概念设计方案细化为具体的零部件图纸和装配图纸的过程。
设计师需要根据模具的结构和功能要求，绘制每个零部件的尺寸、形状和工艺要求。
此外，在详细设计中还需要考虑模具的引导装置、冷却系统和排气系统等细节。
四. 材料选择材料选择是注塑成型模具设计中的重要环节。
设计师需要根据产品的特性、生产批量和经济性等因素选择合适的模具材料。
常用的模具材料有工具钢、不锈钢和铝合金等。
不同材料具有不同的强度、硬度和耐磨性，设计师需要根据具体情况进行选择。
五. 制造加工制造加工是将设计好的模具图纸转化为实际模具的过程。
通常情况下，制造加工包括数控加工、切割和铣削等工艺。
在制造过程中，需要严格按照图纸要求进行操作，并采取适当的质量控制措施，以确保模具的制造精度和表面质量。
六. 装配调试在模具制造完成后，需要进行装配调试。
装配调试的目的是验证模具的正确性和可靠性。
设计师和制造人员需要对模具进行全面检查，确保每个零部件的安装位置正确，加工尺寸符合要求，并进行必要的调整和修正。
模具设计流程模具设计是指根据产品的外形、尺寸、结构和工艺要求，使用CAD（计算机辅助设计）软件对模具进行设计并制作模具的过程。
模具的设计流程一般包括以下几个步骤：1. 产品设计评审：根据产品设计要求和规格书，评审产品的设计方案，确定产品尺寸、形状和特殊要求。
2. 模具设计方案确定：根据评审结果，确定模具的设计方案，包括模具的结构形式、零件材料、加工工艺等。
3. 零件图纸设计：根据产品的外形和尺寸要求，使用CAD软件绘制模具的零件图纸，包括模具底板、上板、滑块、顶针等零件。
4. 零件图纸审核：设计完成后，需要进行零件图纸的审核，主要是检查图纸的准确性、完整性和可加工性，确保零件图纸可以正确的制造出来。
5. 模具装配图纸设计：根据零件图纸进行模具的装配图纸设计，将各个零件进行组装，并确定各个零件的相对位置和结合方式。
6. 模具装配图纸审核：设计完成后，进行模具装配图纸的审核，确保模具装配顺序和方式正确。
7. 模具加工工艺设计：根据模具的结构和要求，确定模具的加工工艺，包括材料的选择、切削参数和机床加工路线等。
8. 模具加工：按照工艺步骤进行模具的加工，包括粗加工、精加工、组装和调试等环节。
9. 模具试产：制作完成后，进行模具的试产，通过生产工艺和产品工艺试模，检验模具的性能和精度。
10. 模具调试：根据试产过程中出现的问题，对模具进行调整和修正，以提高模具的性能和稳定性。
11. 模具验收：经过调试和修正后，对模具进行全面的验收，检验模具的外观、尺寸和使用效果，确保模具符合设计要求。
12. 模具投产：经过验收合格的模具，进行批量生产，供产品制造使用。
总而言之，模具设计流程包括产品设计评审、模具设计方案确定、零件图纸设计、零件图纸审核、模具装配图纸设计、模具装配图纸审核、模具加工工艺设计、模具加工、模具试产、模具调试、模具验收和模具投产等步骤，通过这些步骤保证模具的设计和制造质量，并满足产品的需求。
模具设计流程详解
在成为公司的模具设计学徒后第一件要做的事情就是
要了解本部门的工作流程，同时把部门其他同事出的图纸仔细阅读，看他们是怎么做的，他们出的图都表达了一些什么内容。
先是模仿，再是理解。
要主动问同事，不要怕吃闭门羹，因为有的人不一定肯教，他可能觉得没有教你的必要，但是你不问，很少或者几乎没有人会主动去教你东西。
当有帮其他同事出散件图的机会的时候更加应该抓住机会向其
请教，他让你出散件图
一是给你练手的机会，二是减轻他的工作。
当然最开始肯定是一些相对简单且不是很重要的零件，不要害怕出错。
现在说UG转图，以UG6.0为例，其他版本大同小异。
接到任务，如果有比较多的零件，先将每个零件分好层，一个零件一个层。
比如有10个零件，你分别将其放入1~10层，UG层的名字为1~256阿拉伯数字。
再进入制图模式，默认快捷键crtl+shift+d。
投影前设置好视图首选项，将线形以及虚实线以及光顺线的颜色设置好。
再新建图纸(new sheet)，弹出的对话框，可以设置图纸的大小，有标准图纸尺寸可以选择，也可以自定义尺寸大小。
接下来是图纸名称，
默认即可。
图纸单位，默认是毫米；最下面是投影角法，根据公司标准选择，一般情况下应当为第三视角，这些属性设置一次后，以后可以不需要再次设置，当然图纸大小可能会在有所差异。
图纸大小的更改也可以在任何时候根据需要进行设置调整，如果仅仅是想将图从3D里面转成CAD格式的话，是不需要讲究太多东西的。
现在转第一个零件，将其他层关闭，只显示要转图的那个零件，点“基本视图”图标按钮，投影三视图，一般是俯视图、主视图、右视图或者左视图这三个视图，虚线显示出来。
再投影一个3D斜轴测图，可以让钳工看到这个零件加工出来大概是什么外形。
第一个零件的视图投影完毕后转下一个，打开层管理器（CRTL+L）将上一个零件所在的层关闭，将下一个零件所在的层设置可见属性。
同样进行投影操作依次完毕后，依次点菜单“文件”——“导出”——“2D转换”，进入2D转换设置弹出的对话框，转换的格式一般选dwg格式，文件的保存路径自行选定，设置妥当后一路确定就可以了。
在进行转图操作的时候，很多初学的盆友很容易错误地进入菜单“文件”——“导出”——“DXF/DWG……”进行转图操作，结果每次发现导出来的是一个3D视图。
接下来是在CAD里面进行标注。
每个公司都有其标准图框，零件图纸位置的摆放以及对齐方式可能都有一定的规范要求，总之要图片美观、整齐、大方，最重要的是查找要方便，所以俺顺序摆放图纸很重要，当然这个主要是针对编码有序的零件。
有的零件很小，放在一张A4纸里面可能都感觉很小，我建议图框可以做适当缩放以适应视图，有的公司的规定则是图框不能缩放视图可以缩放，个人觉得有点不妥当。
在零件较多的情况下，建议先分别放好图框，整齐摆放后再统一进行标注。
图框标题栏中的信息一定要填写准确，尤其是零件数目以及零件名称。
开始标注，很的盆友喜欢建立一大堆的标注样式，比如说字高2.5、3.0、3.5、4.0、4.5、5、6等等的都分别用不同的标注样式，那样管理以及使用起来其实不是很方便。
不管图纸再多，图纸再大，其实用一个标注样式即可。
我们可以先估计打印该图纸大概需要多高的文字，才能在纸张上面可以看得清楚，显示比例协调。
一般情况下，在A4纸张上面2~2.5mm高的文字即可正常查看图纸，将图框缩小或者放大多少比例则相应将标注样式的全局比例更改，快捷命令为dimscale，输入该命令后确定再输入比例即可。
当然燕秀工
具箱提供了很不错的“计算打印区域文字高度”这个工具，很不错。
用该工具计算出打印区域文字高度后，我们可以用“标注修改工具中”的“更改标注文字高度”，将标注文字的高度更改成合适高度，以便适应图纸大小。
有的人不太注意这一点，打印出来的图纸要么就是看不清文字，要么就是字比图还大。
有的零件很小，比如说一个很小的镶针，放在很大的一个图框里面，远看上去，只是一个图框，近看才知道原来里面还有东西。
有的地方很节省纸张，一张纸上面密密麻麻地不知道放了多少个不同的零件，尽量不要这样做，除非公司特别强调要求那样做以节约打印成本。
哪些尺寸是可以标注，哪些尺寸是可标可不标的？当然每个公司的加工要求，对零件的尺寸要求控制不一样，则尺寸的标注也不尽相同。
那么零件图上的尺寸有何作用？
1、加工的时候取数，这些尺寸是必需的；
2、加工完后测量检测之用，对于一些不是很重要的部位，可能一般公司不会专门安排品质去检测，除非客户有特殊强调说明。
如何取数、哪里作为基准也是一门学问，不可粗心。
一般情况下，比较重要的零件3D中，模具设计师都会刻有零件编码，零件编码的方式每个公司应当都有标准，刻字的位置不能乱刻，一般都会刻在基准角一侧，默认情况下一般都是如此。
如果之前有过加工经验或者在加工现场有个初步的认识，可能就比较容易上手一些，了解每个零件的加工工序相当重要，直到先做什么，再干什么。
如果你现在在钳工实习，那么请应当聆听钳工师傅对图纸的一些看法，留心加工过程中加工现场人员对图纸有何抱怨之言。
如果不留意，将来不刻意避免，那么接下来就是他人在背后抱怨你的图纸，任何人都希望得到正面肯定的评价，所以从一开始就养成一个不断改善的习惯很是重要。
图纸标注完了，细心检查这个步骤不要省略，
1、有无标漏重要尺寸？
2、有无抓错点？抓错点导致尺寸与实际偏差这一点时有发生，因为打印出来的图纸上面一般很难发现，出错了往往是
等到装配的时候才发现问题。
3、有没有取错基准？取错基准可能导致两道加工工序取用不同的基准面，这样就很容易产生偏差，有时候，哪怕是差0.1mm，可能也难以弥补。
4、如果是分中取数的零件，分中有没有分对？对于带挂台的镶件，分中需要注意，不能把挂台的最大外形计算在内，因为挂台挂多一点或者挂少一点，并不会影响其装配要求或者其他尺寸要求。
