模具设计流程知识讲解

冲压模具设计全套步骤和流程1.零件设计：根据产品的功能要求和外观要求，进行零件的设计。

确定零件的几何形状、尺寸和所需的表面质量等。

2.材料选择：根据零件的要求和产品的使用环境，选择合适的材料。

考虑材料的强度、塑性和可加工性等因素。

3.模具结构设计：根据零件的几何形状和加工要求，设计模具的结构。

包括模具的底座、上模、下模、模具导向装置、顶针等部分。

4.模具零件设计：根据模具结构设计的要求，对模具的各个零部件进行设计。

包括模具的滑块、顶出装置、顶出销等。

5.模具总成设计：将各个模具零件组装成一个整体。

进行模具总成的设计，确定各个模具零件的安装位置、尺寸等。

6.模具加工工艺设计：根据模具结构和零件的加工要求，设计模具的加工工艺。

包括模具的加工工艺路线、加工顺序、机床设备等。

7.模具调试和试产：根据模具的设计和加工工艺，进行模具的组装和调试。

包括模具的调试、调整、测试以及初次试产。

根据试产结果，对模具进行优化和改进。

8.模具使用和维护：对模具进行使用和维护。

包括模具的防护、清洁、润滑和定期维护等。

9.模具性能评价：对模具进行性能评价。

包括模具的使用寿命、生产效率、加工精度等方面的评价。

10.模具改进和更新：根据使用中的问题和需求，对模具进行改进和更新。

包括模具的结构改进、材料选择和加工工艺的优化等。

以上是冲压模具设计的全套步骤和流程。

在进行设计的过程中，需要考虑零件的功能要求、材料的选择、模具的结构设计、加工工艺的确定等因素。

通过设计和优化，能够获得满足产品要求的冲压模具，提高生产效率和产品质量。

模具设计流程一、需求收集和分析模具设计流程的第一步是需求收集和分析。

在这个阶段，设计师需要与客户进行沟通，了解客户的需求和要求。

设计师需要了解模具的功能、尺寸、材料以及使用环境等信息。

同时，设计师还需要对已有的产品进行分析，了解产品的结构和特点，为模具设计提供参考。

二、概念设计在需求分析的基础上，设计师开始进行概念设计。

概念设计是指根据需求和要求，提出多种方案并进行评估和比较。

设计师可以使用手绘草图、三维建模软件等工具来表达设计思路。

在这个阶段，设计师需要考虑模具的结构、形状、功能等方面的问题，并进行初步的尺寸和材料选择。

三、详细设计在概念设计确定后，设计师开始进行详细设计。

详细设计是指对概念设计进行细化，确定模具的具体尺寸、结构和工艺等。

在这个阶段，设计师需要考虑模具的分型面、冷却系统、脱模方式等问题，并进行详细的尺寸设计和工艺规划。

设计师可以使用CAD、CAM 等工具进行设计和分析，确保设计的可行性和合理性。

四、制造和加工在详细设计完成后，设计师将开始进行模具的制造和加工。

制造和加工是模具设计流程中最关键的环节之一。

设计师需要与模具制造厂商进行沟通，确定制造工艺和加工方法。

制造过程中，设计师需要进行质量控制，确保模具的精度和质量。

五、模具试产和调试模具制造完成后，设计师将进行模具的试产和调试。

试产和调试是为了验证模具的设计是否符合要求，是否满足产品的生产需求。

设计师需要与生产部门进行协作，进行模具的试产和调试，解决可能出现的问题。

通过试产和调试，设计师可以对模具进行进一步的优化和改进，提高模具的效率和稳定性。

六、模具验收和交付模具试产和调试完成后，设计师将进行模具的验收和交付。

设计师需要与客户进行沟通，进行模具的验收和确认。

设计师需要确保模具达到客户的要求和标准，并进行必要的修改和调整。

同时，设计师还需要向客户提供模具的使用说明书和维护保养指南，确保客户能够正确使用和维护模具。

七、模具维护和改进模具交付后，设计师的工作并没有结束。

模具学徒设计入门知识点模具学徒是一个非常重要且专业的职业。

作为一个模具学徒，你将需要掌握一系列的设计知识和技能。

本文将为你介绍一些模具学徒的入门知识点，帮助你更好地了解这个领域。

一、模具设计的基本概念模具设计是将产品的设计图纸转化为模具零件的图纸，并确定模具的结构、加工工艺等。

模具设计需要综合考虑产品的形状、尺寸、材料等因素，确保最终制造出的产品符合要求。

二、模具设计的步骤1. 确定产品的设计要求和技术参数。

2. 进行模具结构设计，包括进模方式、分型面设计等。

3. 完成模具零件的设计，包括上模、下模、侧模等。

4. 绘制零件图纸，包括绘制各个零件的尺寸、标注和加工工艺等。

5. 进行模具总图设计，包括将各个零件组装在一起的图纸。

三、常见的模具零件1. 上模：即产品的顶部形状，常用来定位产品和分型。

2. 下模：即产品的底部形状，常用来定位产品和进行顶出。

3. 侧模：即产品侧面的形状，在注塑过程中充当模腔的一部分。

4. 滑块：常用在模具中实现某些特殊形状的加工，如中空结构。

5. 核心：用于模具中空心产品的定位和加工。

四、常见的模具加工工艺1. 钳工加工：包括铣削、钻孔、螺纹加工等。

2. 焊接：模具中常用的焊接方式有气焊、电焊等。

3. 精密加工：如线切割、电火花加工等，用于制作复杂的内腔结构。

4. 表面处理：包括磨削、抛光等，用于提高模具表面的光洁度和耐磨性。

五、模具设计的注意事项1. 确保产品符合设计要求，避免产品变形、开裂等问题。

2. 考虑材料选择和加工工艺的可行性。

3. 注重模具的易装卸性和可维护性，便于模具的使用和维修。

4. 考虑模具的寿命和经济性，避免不必要的浪费。

5. 与产品设计师和工艺工程师保持良好的沟通合作，确保模具设计的成功实施。

六、培养模具设计的能力1. 学习CAD软件：熟练掌握计算机辅助设计软件，如AutoCAD、SolidWorks等，用于模具设计的图纸绘制和3D建模。

2. 学习模具制造工艺：了解模具制造的流程和各种加工工艺，培养对模具制造工艺的理解和运用能力。

注塑模具设计操作流程注塑模具是用于制造塑料制品的一种工具，在塑料制品生产行业中起着重要的作用。

注塑模具设计是确保注塑过程中能够准确、高效地将塑料材料注入模具中，并使其冷却固化，最终得到所需的塑料制品的关键环节。

本文将介绍注塑模具设计的操作流程，包括前期准备、模具设计、制造和后期检验等方面。

一、前期准备在进行注塑模具设计之前，需要进行一系列的前期准备工作，包括产品设计要求的确认、材料选择、生产工艺要求的明确等。

这些准备工作的目的是为了确保注塑模具的设计能够满足最终产品的需求，并为后续的模具设计、制造和使用提供准确的依据。

1. 产品设计要求确认在进行注塑模具设计之前，需要与产品设计方面的人员进行充分的沟通，明确产品的设计要求，包括产品的形状、尺寸、表面质量等方面的要求。

通过与产品设计方面的人员密切合作，可以更好地理解产品的特点，提高模具的设计准确性。

2. 材料选择根据产品的要求和使用环境，选择适合的塑料材料。

不同的塑料材料具有不同的物理性质，选择合适的材料对于保证产品的性能和质量至关重要。

材料的选择需要考虑产品的强度、耐高温性、耐腐蚀性等因素。

3. 生产工艺要求明确在确定了产品的设计要求和材料选择之后，需要明确生产工艺要求。

生产工艺要求涉及到注塑过程中的各个环节，包括注塑机的选择、注塑温度的控制、注塑时间的控制等。

明确生产工艺要求可以帮助设计师更好地进行模具的设计。

二、模具设计模具设计是注塑模具设计操作流程中的核心环节，包括模具结构设计和模腔设计。

1. 模具结构设计模具结构设计是根据产品的形状和要求，确定模具的结构，包括模具的分模方式、模具的开合方式、配件的布置等。

模具结构设计需要考虑到产品的复杂性、生产效率等因素，确保模具能够满足生产需求。

2. 模腔设计模腔设计是模具设计的关键环节之一，是根据产品的形状和尺寸来确定模腔的形状和尺寸。

模腔的设计需要考虑到产品的收缩率、表面质量等因素，通过合理的模腔设计可以提高产品的成型质量。

模具设计工作流程模具设计工作流程是一项复杂的工作，需要在严格的标准和流程下进行。

本文将介绍模具设计的主要流程，并重点介绍每个阶段需要注意的事项。

一、项目启动首先，确定需要设计的产品，明确产品的设计参数和要求。

此阶段需要充分了解客户的需求，包括产品的功能、尺寸、材料、加工精度等。

在此基础上，进行初步的概念设计并进行必要的讨论和确认。

需要注意的是，在这个阶段设计师需要对产品的细节进行充分的研究，确定其中的难点和挑战。

二、设计方案确定在第一阶段确定了产品的设计要求之后，需要进行3D/2D的设计。

在这个阶段设计师需要计算和评估各种设计方案的优缺点，并选择最优的方案进行最终设计。

在进行设计之前，建议使用CATIA等专业的设计软件进行合理的模型拟合，减少多次修模的风险。

模型拟合时，需要注意的是模型的公差，这是关键因素。

消除高危点并增加设计标准可以让设计尽量精密，达到最大程度减少修模。

在这个阶段还需要进行模具性能的测试和预估，包括尺寸精度、生产成本、生产能力等。

三、正式设计正式设计是把初步设计进一步完善并转化为生产图纸，并制定相应的工艺流程和生产计划。

在这个阶段需要注意使用标准部件和谨慎选择物料，使用高质量的部件可以让生产和质检变得更加容易和可靠。

需要根据设计进行分部图的画法，并在生产参数计算上使用标准的约束条件。

设计完成后，需要进行必要的验证和审查，确保生产计划、工艺流程等符合客户要求和公司要求。

四、模具制造模具制造是模具设计的重点环节，这个阶段的质量关系到模具生产和使用的效率。

在模具制造中，需要注重模具材料的选择和加工方式的策略。

在选择模具材料时，需要考虑其力学性能、硬度、耐磨性，以及成本因素等。

加工时则需要使用适当的数控加工工具、刀具和切削液等，确保平面和曲面等高难度加工出来的质量。

需要跟踪模具的加工过程，保证模具和模架的加工质量和对位精度满足设计要求。

五、模具测试模具测试是模具设计的最后一个环节，需要在模具制造完毕后进行。

模具设计制造流程一、需求分析与产品设计：在模具设计制造过程中，首先需要对需求进行分析，并确定产品的设计方向和功能要求。

在此基础上，将产品设计方案进行评估和选择，综合考虑材料、结构、工艺等因素，进行产品设计。

二、模具设计：1.产品结构设计：根据产品的需求和工艺要求，设计产品结构，并确定模具的类型、形式和工艺。

2.模具零件设计：根据产品结构设计，将模具划分为各个零部件，并进行逐个零件的设计，包括型腔、型芯、导向件、冷却系统等。

3.模具总体设计：将各个零部件进行组装和配合设计，确定模具的总体结构和组成关系。

4.模具标准件选用：根据设计需求和标准规范，选择模具所需要的标准件，并进行合理搭配和选用。

三、模具制造：1.原材料采购：根据模具设计需求，选购符合要求的材料，包括金属材料和非金属材料等。

2.加工设备准备：根据模具制造需求，准备相应的加工设备和工具，包括机床、刀具、测量设备等。

3.模具加工：(1)粗加工：根据模具零部件的设计要求和图纸，进行粗加工，包括锯割、铣削、钻孔、车削等。

(2)精加工：对经过粗加工的模具零部件进行精度加工和形状修整，包括磨削、镗削、刮削等。

(3)热处理：对经过加工的模具零部件进行适当的热处理，提高材料的硬度和强度，提高模具的使用寿命。

(4)组装调试：将经过热处理的模具零件进行组装，进行配合检查和调试，确保模具的正常使用。

4.模具表面处理：对模具外表面进行腐蚀和耐磨处理，增加模具的使用寿命和工作效果。

四、模具试模与调整：1.模具试制：将制造好的模具进行产品试模，确认模具的工作效果和产品质量。

2.调整优化：根据试模结果，对模具进行调整和优化，改善模具工作效果和产品质量。

五、模具验收：1.尺寸精度检测：对模具的型腔、型芯等关键尺寸进行检测和测量，确保满足产品设计要求。

2.性能测试：对模具的耐磨性、硬度等性能进行测试，确保模具的使用寿命和工作性能。

3.试模效果评估：通过试模生产和产品检验，对模具的试模效果和产品质量进行评估，确保模具的合格和可用性。

模具设计的详细流程模具设计是一项复杂的工作，它需要经历多个阶段才能完成。

以下是模具设计的详细流程。

1.确定需求：首先，与客户沟通，了解他们对模具的需求和要求。

这包括模具的形状、材料、尺寸等方面的要求。

2.分析产品：对待设计的产品进行分析，了解其功能、结构和形状等特点。

这有助于设计师更好地理解模具的制作要求。

3.制定设计方案：根据客户的需求和产品分析，制定多个设计方案。

这些方案可以包括不同的形状和结构设计，以满足不同的需求。

4.确定制造流程：在设计方案中，需要考虑模具的制造工艺和流程。

这包括使用哪种材料、何种加工方法等。

5.进行原型制作：选择一种合适的材料，制作出模具的原型。

这有助于验证设计方案的正确性，并进行必要的修改和调整。

6.进行模具设计：在完成原型制作后，根据原型进行模具的详细设计。

这包括模具的结构、尺寸、配件等的设计。

7.模具制造：根据模具设计，在生产车间进行模具的制造。

这包括材料的加工、组装、调试等工作。

8.模具试制：制造完成后，进行模具的试制。

这包括对模具进行调试、修复和优化，以保证其正常运行和生产效果。

9.进行模具调试：将模具安装在相应的设备上，进行模具调试。

这包括对模具的操作、运行和性能进行测试和调整。

10.进行模具运行检验：完成模具调试后，对模具进行运行检验。

这包括对模具的生产能力、稳定性和质量进行测试和评估。

11.完成模具交付：根据客户的要求，对模具进行必要的调整和修复后，将模具交付给客户，并提供相应的技术支持。

12.进行售后服务：在模具交付后，为客户提供相应的售后服务。

这包括对模具进行维修、升级和优化等工作，以保证模具的正常运行和使用效果。

以上是模具设计的详细流程，每个阶段都需要设计师的专业知识和技术，以确保模具的质量和性能。

模具设计是一项复杂的工作，需要设计师具备丰富的经验和技巧。

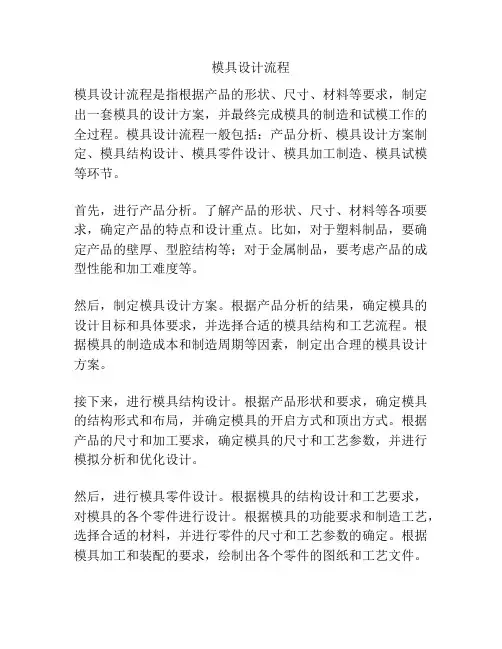

模具设计流程模具设计流程是指根据产品的形状、尺寸、材料等要求，制定出一套模具的设计方案，并最终完成模具的制造和试模工作的全过程。

模具设计流程一般包括：产品分析、模具设计方案制定、模具结构设计、模具零件设计、模具加工制造、模具试模等环节。

首先，进行产品分析。

了解产品的形状、尺寸、材料等各项要求，确定产品的特点和设计重点。

比如，对于塑料制品，要确定产品的壁厚、型腔结构等；对于金属制品，要考虑产品的成型性能和加工难度等。

然后，制定模具设计方案。

根据产品分析的结果，确定模具的设计目标和具体要求，并选择合适的模具结构和工艺流程。

根据模具的制造成本和制造周期等因素，制定出合理的模具设计方案。

接下来，进行模具结构设计。

根据产品形状和要求，确定模具的结构形式和布局，并确定模具的开启方式和顶出方式。

根据产品的尺寸和加工要求，确定模具的尺寸和工艺参数，并进行模拟分析和优化设计。

然后，进行模具零件设计。

根据模具的结构设计和工艺要求，对模具的各个零件进行设计。

根据模具的功能要求和制造工艺，选择合适的材料，并进行零件的尺寸和工艺参数的确定。

根据模具加工和装配的要求，绘制出各个零件的图纸和工艺文件。

接着，进行模具的加工制造。

根据模具零件的图纸和工艺文件，对各个零件进行加工和装配。

包括模具的数控机床加工、热处理、装配等工序。

在加工过程中，要进行质量控制，确保模具的精度和质量。

最后，进行模具的试模和调整。

将模具安装到注塑机或冲压机等设备上进行试模，根据试模结果进行模具的调整和优化。

通过多次试模和调整，确保模具能够正常工作，保证产品的质量和产量。

综上所述，模具设计流程是一个系统、复杂的过程，需要设计人员具备较高的专业知识和设计能力。

通过科学、系统的设计流程，能够提高模具的设计质量和制造效率，降低模具的制造成本。

模具设计知识总结模具设计知识总结一、模具加工工艺流程1.开料：前模料、后模模料、镶件料、行位料、斜顶料；2.开框：前模模框、后模模框；3.开粗：前模模腔开粗、后模模腔开粗、分模线开粗；4.铜公：前模铜公、后模铜公、分模线清角铜公；5.线切割：镶件分模线、铜公、斜顶枕位；6.电脑锣：精锣分模线、精锣后模模芯；7.电火花：前模粗、铜公、公模线清角、后模骨位、枕位；8.钻孔、针孔、顶针；9.行位、行位压极；10.斜顶11.复顶针、配顶针；12.其它：①唧咀、码模坑、垃圾钉（限位钉）；②飞模；③水口、撑头、弹簧、运水；13.省模、抛光、前模、后模骨位；14.细水结构、拉杆螺丝拉钩、弹簧15.淬火、行位表面氮化；16.修模刻字。

二、模具设计知识(一)设计依据1.尺寸精度与其相关尺寸的正确性。

2.根据塑胶制品的整个产品上的具体要和功能来确定其外面质量和具体尺寸属于哪一种：3.外观质量要求较高，尺寸精度要求较低的塑胶制品，如玩具；4.功能性塑胶制品，尺寸要求严格；5.外观与尺寸都要求很严的塑胶制品，如照相机。

6.脱模斜度是否合理。

7.脱模斜度直接关系到塑胶制品的脱模和质量，即关系到注射过程中，注射是否能顺利进行：8.脱模斜度有足够；9.斜度要与塑胶制品在成型的分模或分模面相适应；是否会影响外观和壁厚尺寸的精度；10.是否会影响塑胶制品某部位的强度。

(二)设计程序1.对塑料制品图及实体（实样）的分析和消化：a、制品的几何形状；b、尺寸、公差及设计基准；c、技术要求；d、塑料名称、牌号e、表面要求2.型腔数量和型腔排列：a、制品重量与注射机的注射量；b、制品的投影面积与注射机的锁模力；c、模具外形尺寸与注射机安装模具的有效面积，（或注射机拉杆内间距）d、制品精度、颜色；e、制品有无侧轴芯及其处理方法；f、制品的生产批量；g、经济效益（每模的生产值）型腔数量确定之后，便进行型腔的排列，即型腔位置的布置，型腔的排列涉及模具尺寸，浇注系统的设计、浇注系统的平衡、抽芯（滑块）机构的设计、镶件及型芯的设计、热交换系统的设计，以上这些问题又与分型面及浇口位置的选择有关，所以具体设计过程中，要进行必要的调整，以达到比较完美的设计。
