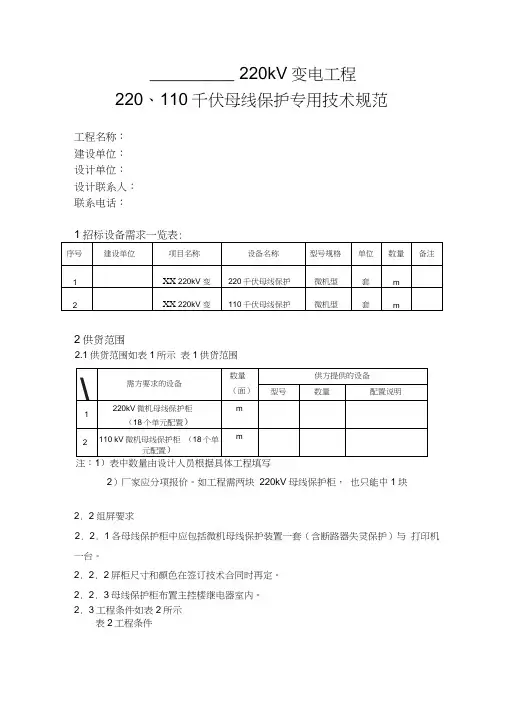

_________ 220kV变电工程220、110千伏母线保护专用技术规范工程名称：建设单位：设计单位：设计联系人：联系电话：1招标设备需求一览表:2供货范围2.1供货范围如表1所示表1供货范围注：1）表中数量由设计人员根据具体工程填写2）厂家应分项报价。

如工程需两块220kV母线保护柜，也只能中1块2. 2组屏要求2. 2. 1各母线保护柜中应包括微机母线保护装置一套（含断路器失灵保护）与打印机一台。

2. 2. 2屏柜尺寸和颜色在签订技术合同时再定。

2. 2. 3母线保护柜布置主控楼继电器室内。

2. 3工程条件如表2所示表2工程条件注：表中m n由设计人员根据具体工程填写。

3其他技术条款4使用说明本专用技术规范与湖南省电力公司220kV微机母线保护（含断路器失灵保护）、110kV微机母线保护通用技术规范（2007版）构成完整的技术规范书。

湖南省电力公司220kV、110kV微机母线保护通用技术规范书（2007版）目录1 总则................................................................ 1..2 供货范围（详见专用条款）............................................ 1..3 技术要求............................................................ 1..4 技术服务.......................................................... 1..1.5 买方工作.......................................................... 1..3.6 工作安排.......................................................... 1..3.7 备品备件及专用工具................................................ 1..3.8 质量保证和试验.................................................... 1..3.9 包装、运输和储存.................................................. 1..5.附表 A ：投标厂商资质应答表附表B :投标装置主要技术性能应答表附表C:技术性能差异表附表 D :按常规配备的备品备件清单附表E:按常规配备的专用工具及仪器1 总则1.1本设备技术规范书适用于湖南省电力公司220kV、110kV母线保护和220kV失灵保护的招标订货，它提出了功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。

1.3如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备（或系统）完全符合本规范书的要求。

如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异” 为标题的专门章节中加以详细描述。

1.4本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1.5本设备技术规范书经买、卖双方确认后作为订合同的技术附件，与合同正文具有同等的法律效力。

1.6本设备技术规范书未尽事宜，由买卖双方协商确定。

1.7投标商资格1.7.1投标商应至少设计、制造、集成、调试20套及以上类似本标书提出的220kV 及以上电压等级连续成功的商业运行业绩（投标商应提供近期工程业绩表）。

1.7.2投标商提供的产品应具有在国内外220kV及以上电压等级成功投运一年以上的经验。

1.7.3投标商提供的产品应通过省（部）级以上主管部门组织的技术鉴定，并随投标书提供电力部门运行情况报告。

1.7.4投标商提供的产品应通过部级以上检测中心（许继、南瑞、电科院）的型式试验并有报告、动模试验并有报告。

1.7.5投标商提供IS09000资格认证书。

1.7.6 投标时，以上资料和报告必须在技术文件中提供。

2供货范围（详见专用条款）3技术要求3.1应遵循的主要现行标准、规定和反事故技术措施有GB/T 14285-2006 继电保护和安全自动装置技术规程GB 6126-1985 静态继电器及保护装置的电气干扰试验GB/T 7261-2000 继电器和继电保护装置基本试验方法DL/T 670-1999 微机母线保护装置通用技术条件GB/T 11287-2000 量度继电器和保护装置的振动、冲击、碰撞和地震试验GB/T 14537-1993 量度继电器和保护装置的冲击和碰撞试验GB/T 14598.9-2002 辐射电磁场骚扰试验GB/T14598.10-2007 快速瞬变干扰试验GB/T 4598.13-1998 1MHz 脉冲群干扰试验GB/T 4598.14-1998 静电放电试验GB/T 4598.17-2005 射频场感应的传导骚扰抗扰度GB/T14598.18-2007 浪涌抗扰度试验GB/T14598.19-2007 工频抗扰度试验GB 4858-84 电气继电器的绝缘试验GB/T 2423 电工电子产品环境试验GB/T 191-2000 包装储运图示标志DL/T 478-2001 静态继电保护及安全自动装置通用技术条件DL/T 667-1999 远动设备及系统第 5 部分传输规约第103 篇继电保护设备信息接口配套标准DL/T 553-1994 220〜500kV电力系统故障动态记录技术准则DL/T 713-2000 220kV 变电所和控制设备的抗扰度要求DL/T 720-2000 电力系统继电保护柜、屏通用技术条件DL/T 769-2001 电力系统微机继电保护技术导则DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程DL/T 5218-2005 220kV 〜500kV 变电所设计技术规程国调[2005]222 号《国家电网公司十八项电网重大反事故措施》（试行）及《继电保护专业重点实施要求》部颁《电力系统继电保护及安全自动装置反事故措施要点》湖南电网贯彻“电力系统继电保护及安全自动装置反事故措施要点” 的实施细则湖南省公司颁发《继电保护及安全自动装置选型原则》（最新版）关于高频通道接入录波的通知（湘电调生[1997]27号文）关于转发国调中心《关于印发继电保护高频通道工作改进措施的通知》的通知（湘电调生[1998]82号文）湖南省调度通信中心《关于明确继电保护有关问题的通知》（[2004]01号文）以上标准和条文应以最新版本为准。

3.2环境条件3.2.1周围空气温度：最高温度：45 C最低温度：-5 C3.2.2环境相对湿度：90 %3.2.3抗震能力：水平加速度：0.2 g垂直加速度：0.2 g3.3 「般技术性能要求3.3.1 保护装置的额定值3.3.1.1 额定交流电流：1A/5A3.3.1.2 额定交流电压：100V3.3.1.3 额定频率：50Hz3.3.1.4 额定直流电压：220V（80~115%）3.3.1.5 每个保护装置正常工作时直流功耗:w 50W3.3.1.6 每个保护装置动作时直流功耗：w 80W3.3.2 保护装置的功率消耗3.3.2.1 保护装置每相交流电流回路功耗w 0.5VA,3.3.2.2 保护装置每相交流电压回路功耗w 0.5VA3.3.3 性能参数3.3.3.1 保护动作时间：保护整组动作时间：2倍IN下w 20ms3.3.3.2 动作值精度时间继电器的动作精度误差：W整定值的2%零序电压负序电压整定范围：1V~20V3.333 跳闸出口继电器额定值电流：持续5A电压：220V3.3.3.4其它接点额定值容量：60W电压：220V3.3.4对抗地震、防振动和抗撞击的要求3.3.4.1抗地震能力的设计要求所有安装在保护屏上的设备应能承受14.7米/秒2 (1.5G)的静态水平加速度。

3.3.4.2防振动设计要求当输入电压为额定值，输入电流为零时，如果分别在水平方向和垂直方向上交互地施加如下的振动：振动频率16.7赫兹振幅0.4毫米振动时间10分钟应该保证设备不会失灵。

3.3.4.3抗撞击设计要求当设备的输入电压为零时，分别交互地在垂直方向上施加6次294米/秒2的撞击，设备的性能和外观不会引起破坏。

3.3.5耐受过电压的能力保护装置应具有根据IEC标准所确定的耐受过电压的能力3.3.6互感器的二次回路监视3.3.6.1电压互感器的监视回路保护装置应设有电压互感器监视功能，以防止保护在电压互感器二次回路断开、短路、电压熔断器熔断等引起误动作。

在电压输入回路故障时，应闭锁可能误动的保护并发出告警信号。

3.3.6.2电流互感器的监视回路3.3.7当一相或两相交流电流断线时，保护装置不应误动，并能发出告警信号。

337.1继电器的整定，应能从屏的正面方便而又可靠地改变继电器的整定值。

3.3.7.2微机保护应能就地改变继电器的整定值及切换定值区，也可在远方改变继电器的整定值。

保护装置的整定值不能限制最大、最小负荷的系统运行方式。

3.3.8暂态电流的影响保护装置不应受输电线路的并联电抗器、分布电容、变压器涌流等的影响而误动作。

3.3.9直流电源的影响3.3.9.1当投切直流回路或直流回路接地故障时，保护装置不应误动作。

339.2将输入直流电流的正负极性颠倒，装置应不损坏。

3.3.9.3装置突然或缓慢加上工作电源，突然或缓慢断掉工作电源或工作电源电压在80%-115%®定电压的范围内变化，逆变电源应可靠自启动，装置均不应误动作和误发信号。

3.3.9.4直流电源的波纹系数w 5%寸，装置应正确动作。

3.3.9.5当直流电源，包括直流一直流变换器在投入或切除时，保护不应误动作。

3.3.9.6在直流电源切换期间或直流回路断线、接地故障期间（分布电容和附加电容的值为0.5微法到1.0微法），保护不应误动作。

3.3.9.7卖方应提供带有逻辑回路的直流一直流变换器和对直流电源的监视装置，在失去电源时，应有一对输出接点报警。

3.3.9.8在直流电源失压的一段时间内，微机保护不应丢失报告，系统所有的在失压前已动作信号应该保持。

3.3.10元件的质量应保证保护装置中的元件和部件的质量；在正常运行期间，装置中任一元件损坏时，装置不应发生误动，并发出装置异常信号。

3.3.11有关设备间的信号传送各保护装置之间、保护与通信设备之间或其它设备之间的联系应由继电器的无压接点（或光电耦合）来连接，继电器接点的绝缘强度试验为交流2000伏,历时1分钟。
