三轴搅拌桩施工方案

三轴搅拌桩施工工艺及施工的方案

1.确定施工位置和桩长：根据设计要求和现场情况，确定每根桩的位置和长度。一般情况下，桩的间距为1.5-2.0倍桩径，桩长为2.5-3.0倍桩径。

2.施工前准备：清理施工场地，清除障碍物，并进行地下管线的验收和标志。在施工现场设置围挡，确保安全。

3.现场布置：根据施工要求，在桩位上挖掘所需的坑底宽度，形成下沉坑。根据桩径设置钢管导向套筒，用以控制桩的竖向度和直径。

4.桩体测量：在桩位上测量桩的埋置深度和直径，确保达到设计要求。

5.配置搅拌液：按照设计要求，配置搅拌液，包括水泥、砂子和水的比例和混合程度。根据需要添加一定比例的黏土，以增加土体的粘聚力。

6.搅拌桩施工：将配置好的搅拌液注入钢管导向套筒内，同时启动搅拌机进行搅拌。搅拌机通过三根搅拌叶片的旋转，将搅拌液和土体充分混合，形成混凝土柱。

7.注浆：在搅拌过程中，根据需要添加适量的注浆剂，提高土体的强度和稳定性。同时，在搅拌机退场之后，在搅拌过的土体中注入胶结剂，以加固土体。

8.终止振动、提桩并剪断桩头：当混凝土柱达到设计要求的强度和稳定性时，停止搅拌机的振动，开始提桩。利用提桩机将桩提升至设计要求的高度，然后剪断桩头。

9.检验和验收：对搅拌桩进行检验和验收，检查桩的强度和稳定性是否符合设计要求，并进行相应修正。 10.清理和收尾工作：清除施工现场的残留物和围挡，并进行巡视和维护。

以上是三轴搅拌桩施工的基本工艺和方案，根据不同的工程要求和现场情况可以进行相应调整。在施工过程中，应严格按照规范和标准操作，确保施工质量和安全。

三轴搅拌桩试桩施工方案

一、试桩目的和要求

试桩是为了探明地层情况、确定桩基施工参数以及验证设计计算的合理性而进行的桩基试验工作。三轴搅拌桩试桩的目的在于确定搅拌桩的施工工艺和施工参数，为后续正式施工提供经验依据。试桩的具体要求如下：

1.根据设计要求，试桩的直径、长度和间距应符合规范要求。

2.试桩至少进行两根试验，分布应能代表施工范围内的地层情况。

3.试桩过程中，测量试桩的土压力、拔离桩身阻力等参数，并记录试验数据。

4.试桩施工记录中，应记录清楚试桩地点、试桩深度、测量数据等。

二、试桩方法

1.搅拌桩的施工设备：主要设备为三轴搅拌桩机，辅助设备为泥浆泵、清洗设备等。

2.试桩施工流程：

(1)搅拌桩机进入试验地点，进行现场勘察，确定试验点位置。

(2)搅拌桩机根据设计要求，设置试验桩点的间距，并进行布置。

(3)搅拌桩机进行试桩，根据设计要求，设定搅拌桩的直径和长度。

(4)试桩过程中，实时测量试桩的土压力、拔离桩身阻力等参数，并记录试验数据。

(5)试桩完成后，对试验桩进行清理工作，保持现场的整洁。 (6)将试验数据整理汇总，编制试桩施工记录。

三、试桩施工参数

根据设计要求，确定试桩施工参数，包括搅拌桩的直径、长度、间距等：

1.直径：根据设计要求确定试桩的直径，一般为0.6米至1.2米。

2.长度：根据设计要求确定试桩的长度，一般为搅拌桩所在层的有效长度。

3.间距：根据设计要求确定试桩的间距，一般为不超过3倍试桩直径。

四、试桩施工控制要点

为控制试桩的质量，需注意以下几个方面：

1.搅拌桩机操作人员应具备相关操作证书，掌握搅拌桩机操作技术。

2.搅拌桩机的搅拌参数（搅拌头的转速、推进速度等）需根据试验需要进行调整。

3.在搅拌桩的过程中，需不断测量试桩的土压力和拔离桩身阻力，并记录相关数据。

4.试桩过程中，如出现异常情况（如搅拌桩机故障、土壤条件较差等），应及时停机处理，并记录相关情况。

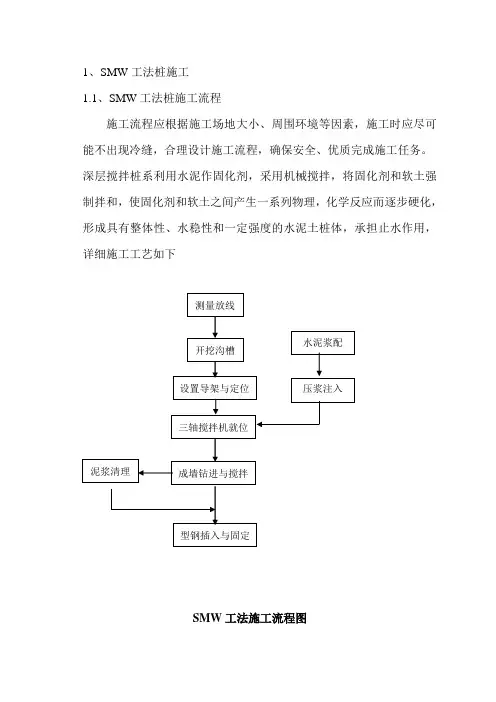

1、SMW工法桩施工

1.1、SMW工法桩施工流程

施工流程应根据施工场地大小、周围环境等因素，施工时应尽可能不出现冷缝，合理设计施工流程，确保安全、优质完成施工任务。

深层搅拌桩系利用水泥作固化剂，采用机械搅拌，将固化剂和软土强制拌和，使固化剂和软土之间产生一系列物理，化学反应而逐步硬化，形成具有整体性、水稳性和一定强度的水泥土桩体，承担止水作用，详细施工工艺如下

SMW工法施工流程图 测量放线

开挖沟槽

设置导架与定位

三轴搅拌机就位

成墙钻进与搅拌 泥浆清理 压浆注入 水泥浆配型钢插入与固定 1.1.2、三轴水泥搅拌桩施工

（1）场地布置

设备进场前，场地必须达到“三通一平”，桩机行走路线软弱场面必须加垫料夯实、夯平施工便道（或采用20mm钢板代替施工便道），桩机作业便道≥8米。

（2）地上、地下障碍物清除

因工法桩要求连续施工，为保证工程施工进度、质量，确保基坑支护施工安全，在围护桩施工前必须对施工区域内的地下市政管网进行迁移并将地下障碍物进行清除，并回填粘性素土至设计桩顶标高，以保证施工顺序进行。

（3）测量放线

根据建设方提供坐标基准点，按图放出桩位，设立临时控制桩，做好技术复核单，提请监理验收。

①、施工前，由现场测量员根据设计图纸和测量控制点放出设计桩位，并提请业主、监理对支护轴线进行放线复核。桩位平面偏差不大于2cm，并根据设计间距在两侧定位架上用红色油漆做好标记，保证搅拌桩每次定位准确(如下图所示)。

设计桩间距设计桩间距

②、施工测量的最终成果，必须用在地面埋设稳定牢固的标桩的方法固定下来。 ③、施工放样以工程设计图中SMW工法桩围护体的理论内边线或轴线。

④、在沟槽的两侧设置可以复原中心线的标桩，以便在已经开挖好沟槽的情况下，也能随时检查沟槽的走向中心线。

⑤、施工测量的内业计算成果应详加核对，由测量计算者和复核者二人共同完成，以免计算出错，导致放样错误。

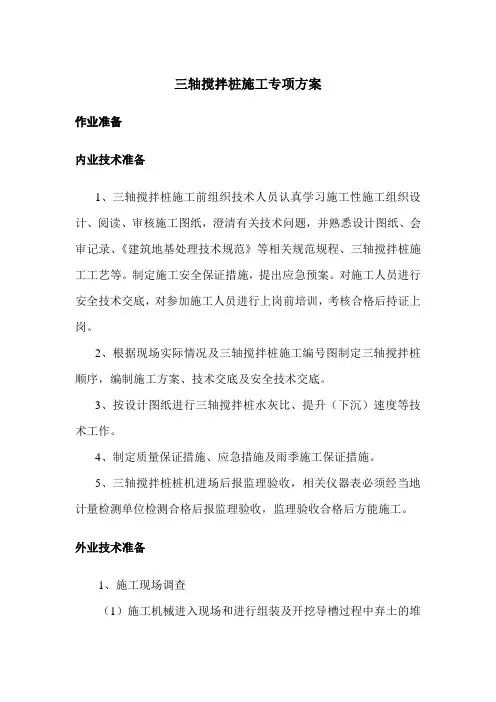

三轴搅拌桩施工专项方案

作业准备

内业技术准备

1、三轴搅拌桩施工前组织技术人员认真学习施工性施工组织设计、阅读、审核施工图纸，澄清有关技术问题，并熟悉设计图纸、会审记录、《建筑地基处理技术规范》等相关规范规程、三轴搅拌桩施工工艺等。制定施工安全保证措施，提出应急预案。对施工人员进行安全技术交底，对参加施工人员进行上岗前培训，考核合格后持证上岗。

2、根据现场实际情况及三轴搅拌桩施工编号图制定三轴搅拌桩顺序，编制施工方案、技术交底及安全技术交底。

3、按设计图纸进行三轴搅拌桩水灰比、提升（下沉）速度等技术工作。

4、制定质量保证措施、应急措施及雨季施工保证措施。

5、三轴搅拌桩桩机进场后报监理验收，相关仪器表必须经当地计量检测单位检测合格后报监理验收，监理验收合格后方能施工。

外业技术准备

1、施工现场调查

（1）施工机械进入现场和进行组装及开挖导槽过程中弃土的堆放的场地布置；

（2）给排水和供电条件的准备情况；

（3）地下障碍物和相邻建（构）筑物情况；噪音、振动与污染物等公害引起的有关问题。

2、施工机械进场条件调查

为确保施工机械、设备、材料等顺利进场，除调查地形条件外，还需调查所经过的道路状况，尤其是道路的宽度、坡度、弯道半径、路面状况等，以便解决三轴搅拌桩重型机械进场施工等问题以及确定合理的施工顺序及配套机械、水泥等材料的放置位置。

3、给排水、供电条件调查

调查施工现场供水、排水能力是否满足三轴搅拌桩施工的要求，电压、容量、引入现场的难易程度。

4、地下障碍物与施工对周边环境影响的调查

调查施工范围内地下桩、废弃的混凝土结构、大块石、市政管线、电缆、光缆等地下障碍物，并尽可能在三轴搅拌桩施工之前排除，或辅以其他必要的挖槽辅助措施，充分考虑泥浆、排水及弃土对地下水污染的防治措施。

5、水文地质调查

熟悉地质勘察资料中地下水位及水位变化情况、地下水的流动速度、承压水层的分布与压力大小，了解地下水的水质分析情况；熟悉地质分布情况，了解土层的土的重度、内摩擦角、粘聚力、土的不排水抗剪强度、渗透系数等物理力学指标，从而确定三轴搅拌桩施工过程中的各项参数的控制。
