220KV母线保护改造方案母线保护是电力系统中非常重要的一项保护措施,保护母线的安全运行。
根据情况需要对220KV母线保护进行改造,以下是一种220KV母线保护改造方案:1.现状分析:首先需要对现有的220KV母线保护装置进行详细分析,包括设备类型、参数设置、运行状态等。
同时还需要对母线的电气参数进行测量和分析,包括电压、电流、频率等参数。
2.风险评估:针对现有的保护装置存在的问题和不足进行风险评估,包括保护范围、动作速度、灵敏度等方面的问题。
同时还需要分析可能出现的母线故障类型,例如短路、接地等。
3.改造目标:根据现状分析和风险评估的结果,确定改造的目标。
例如,提高母线保护的可靠性和速度,减少误动作的可能性,同时满足相关的国家和行业标准要求。
4.改造方案设计:根据改造目标,设计合理的改造方案。
可以从以下几个方面进行改造:a.更新保护装置:选择更先进的保护装置,例如数字化保护装置。
这种装置具有更高的可靠性、更快的动作速度和更灵敏的保护范围。
b.参数设置优化:根据电网的实际情况和母线的特性,优化保护装置的参数设置。
这包括定时器、灵敏度和延时等参数的调整。
c.通信接口改造:更新通信接口,使母线保护装置与电网监控系统或其他保护装置能够进行及时的信息交互和数据传输。
d.辅助装置改善:改进辅助装置,例如故障录波器和事件记录器的安装,增加故障诊断能力,方便事后分析和故障处理。
5.实施方案:根据改造方案,制定改造的具体实施方案。
包括改造的时间计划、具体工作步骤、所需人力和物力资源、安全措施等。
6.改造效果评估:在改造完成后,对改造效果进行评估。
包括装置的运行状态、动作速度、误动作情况等方面的评估。
同时还需要对装置的稳定性和可靠性进行评估。
7.运行维护:改造完成后,需要进行定期的运行维护工作。
包括装置的巡视、检修和仪器设备的校准等,确保装置的长期稳定运行。
总之,针对220KV母线保护的改造,需要进行现状分析、风险评估、改造目标确定、改造方案设计、实施方案制定、改造效果评估和运行维护等工作。

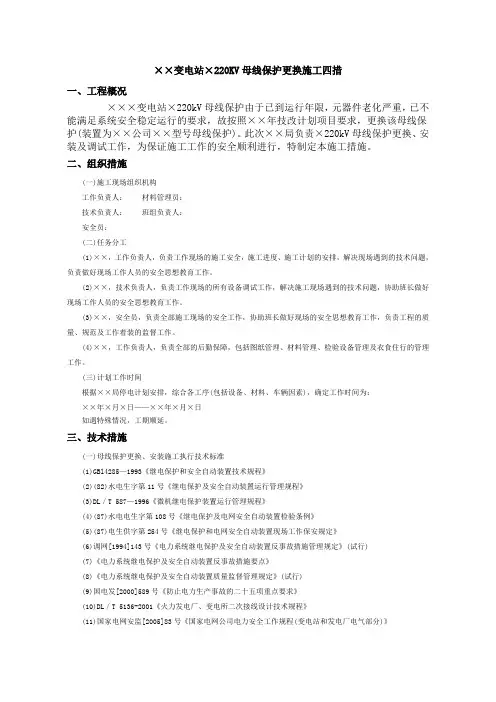

××变电站×220KV母线保护更换施工四措一、工程概况×××变电站×220kV母线保护由于已到运行年限,元器件老化严重,已不能满足系统安全稳定运行的要求,故按照××年技改计划项目要求,更换该母线保护(装置为××公司××型号母线保护)。
此次××局负责×220kV母线保护更换、安装及调试工作,为保证施工工作的安全顺利进行,特制定本施工措施。
二、组织措施(一)施工现场组织机构工作负责人:材料管理员:技术负责人:班组负责人:安全员:(二)任务分工(1)××,工作负责人,负责工作现场的施工安全,施工进度、施工计划的安排,解决现场遇到的技术问题,负责做好现场工作人员的安全思想教育工作。
(2)××,技术负责人,负责工作现场的所有设备调试工作,解决施工现场遇到的技术问题,协助班长做好现场工作人员的安全思想教育工作。
(3)××,安全员,负责全部施工现场的安全工作,协助班长做好现场的安全思想教育工作,负责工程的质量、规范及工作着装的监督工作。
(4)××,工作负责人,负责全部的后勤保障,包括图纸管理、材料管理、检验设备管理及衣食住行的管理工作。
(三)计划工作时间根据××局停电计划安排,综合各工序(包括设备、材料、车辆因素),确定工作时间为:××年×月×日——××年×月×日如遇特殊情况,工期顺延。
三、技术措施(一)母线保护更换、安装施工执行技术标准(1)GBl4285—1993《继电保护和安全自动装置技术规程》(2)(82)水电生字第11号《继电保护及安全自动装置运行管理规程》(3)DL/T 587—1996《微机继电保护装置运行管理规程》(4)(87)水电电生字第108号《继电保护及电网安全自动装置检验条例》(5)(87)电生供字第254号《继电保护和电网安全自动装置现场工作保安规定》(6)调网[1994]143号《电力系统继电保护及安全自动装置反事故措施管理规定》(试行)(7)《电力系统继电保护及安全自动装置反事故措施要点》(8)《电力系统继电保护及安全自动装置质量监督管理规定》(试行)(9)国电发[2000]589号《防止电力生产事故的二十五项重点要求》(10)DL/T 5136-2001《火力发电厂、变电所二次接线设计技术规程》(11)国家电网安监[2005]83号《国家电网公司电力安全工作规程(变电站和发电厂电气部分)》(二)主要施工机具表1 母线保护更换、安装主要施工机具(三)施工前的准备工作(1)开工前组织参与本工程的所有人员认真学习本施工措施和电业安全规程有关部分的内容及施工标准及要求。

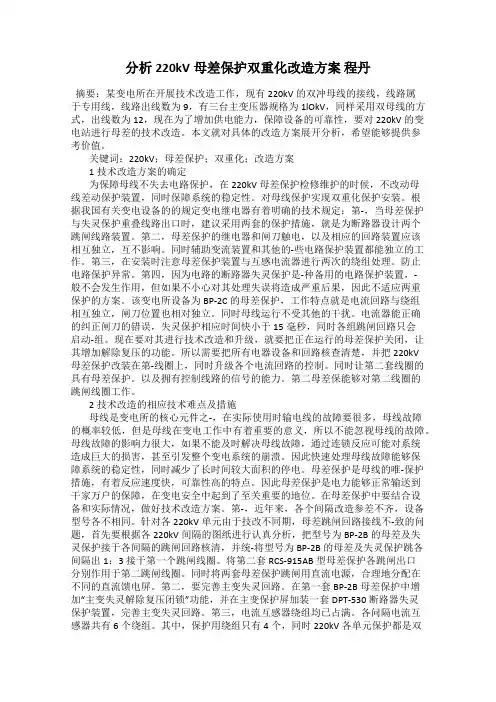

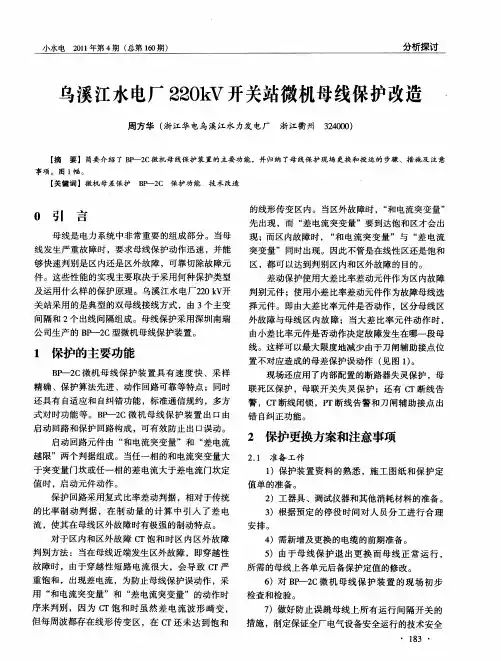

分析220kV母差保护双重化改造方案程丹摘要:某变电所在开展技术改造工作,现有220kV的双冲母线的接线,线路属于专用线,线路出线数为9,有三台主变压器规格为1lOkV,同样采用双母线的方式,出线数为12,现在为了增加供电能力,保障设备的可靠性,要对220kV的变电站进行母差的技术改造。
本文就对具体的改造方案展开分析,希望能够提供参考价值。
关键词:220kV;母差保护;双重化;改造方案1技术改造方案的确定为保障母线不失去电路保护,在220kV母差保护检修维护的时候,不改动母线差动保护装置,同时保障系统的稳定性。
对母线保护实现双重化保护安装。
根据我国有关变电设备的的规定变电继电器有着明确的技术规定:第-,当母差保护与失灵保护重叠线路出口时,建议采用两套的保护措施,就是为断路器设计两个跳闸线路装置。
第二,母差保护的继电器和闸刀触电,以及相应的回路装置应该相互独立,互不影响。
同时辅助变流装置和其他的-些电路保护装置都能独立的工作。
第三,在安装时注意母差保护装置与互感电流器进行两次的绕组处理。
防止电路保护异常。
第四,因为电路的断路器失灵保护是-种备用的电路保护装置,-般不会发生作用,但如果不小心对其处理失误将造成严重后果,因此不适应两重保护的方案。
该变电所设备为BP-2C的母差保护,工作特点就是电流回路与绕组相互独立,闸刀位置也相对独立。
同时母线运行不受其他的干扰。
电流器能正确的纠正闸刀的错误,失灵保护相应时间快小于15毫秒,同时各组跳闸回路只会启动-组。
现在要对其进行技术改造和升级,就要把正在运行的母差保护关闭,让其增加解除复压的功能。
所以需要把所有电器设备和回路核查清楚,并把220kV母差保护改装在第-线圈上,同时升级各个电流回路的控制。
同时让第二套线圈的具有母差保护。
以及拥有控制线路的信号的能力。
第二母差保能够对第二线圈的跳闸线圈工作。
2技术改造的相应技术难点及措施母线是变电所的核心元件之-,在实际使用时输电线的故障要很多,母线故障的概率较低,但是母线在变电工作中有着重要的意义,所以不能忽视母线的故障。
220kV双母双分段接线母线保护分析1 概述针对220 kV双母双分段接线母线电路方式,在高压线路中的运用,有利于确保高压线路电流量的稳定性,进而实现对高压线路组成中相关电力设备的保护。
因此220 kV双母双分段接线方式在高压线路等电网配电工程中,得到广泛应用。
如图1所示。
2 220 kV双母双分段接线母线保护原理220 kV双母双分段接线母线保护,主要指运用220kV电线进行双母双分段的母线接线设计,有利于实现对母线分段中发生电路故障过程中,科学控制母线跳闸范围[1]。
其中母线发生电路故障,其跳闸范围一般控制在全段电路的1/4左右,通过其他母线对电力的输送,以确保母线输电线路电力输送的稳定性。
220 kV双母双分段接线母线保护技术,是对220 kV双母线技术的创新和完善,有利于推动双母双分段接线母线保护技术在电力输送中的全面发展[2]。
如图2所示。
针对220 kV双母段线路容易造成线路短路的现象,应通过对双母线路改造为双套含失灵功能的双母段线路,以实现220 kV输电线路的稳定运行,避免线路故障造成整个线路系统的“瘫痪”。
3 220 kV双母双分段接线母线的具体运用3.1 220 kV双母双分段接线母线在主变跳段线路中的运用220 kV双母双分段接线母线在主变跳段线路中的运用,应结合主变跳段电路的运行要求进行科学设计,同时严格要求施工人员按照施工设计进行电力线路建设,针对主变跳运行方式和工作方式进行全面设计和监控,以实现对主变跳段线路的完善管理,进而减少主变跳运行过程中的联跳、误跳现象,有利于减少对主变跳线路的破坏。
运用220 kV双母双分段接线母线进行主变跳段线路的设计,有利于对主变跳段跳闸设置的简化处理,进而确保跳闸设置的方便操作和稳定运行,同时确保联跳阶段出口回路的科学工作[3]。
220 kV双母双分段接线母线在主变跳段中的具体应用,如图3所示。
通过上图得知:220 kV双母双分段接线母线在主变跳阶段中的运用,通过对不同灵重跳的管理,有利于实现各自的主变跳处理,同时通过主电源的控制,有利于避免其他子线进行主变跳过程中,对相邻线路的影响。
220KVXX变XX线保护改造工程施工方案批准:XXX审核:XXX编写:XXXXX修试工区XXXX年 XX月 XX日目录一、编制依据 (2)二、工程概况 (2)三、组织措施 (3)四、工作准备 (4)五、工作进度及安全预控表 (5)六、现场安全措施 (8)七、现场技术措施 (10)八、作业现场工艺要求 (12)九、文明生产及注意事项 (13)十、附件 (15)XX变XX线保护改造工程施工方案一、编制依据1、项目批复文件:XX可行性批复文件2、项目编号:XX3、XX设计施工图二、工程概况1、工程地点:XX变2、工程名称:XX改造工程3、施工班组:XX继保一班4、监理单位:XX监理公司5、设计单位:XX设计院6、工程内容:三、组织措施1、结构图:2、工作分工:现场施工班组:继保一班(负责调试、搭接)负责人:XX物资材料供应班组:后勤班(负责材料供应、废旧物品回收)负责人:XX外协单位:XX(负责接线)XX(负责铺设电缆、封堵)3、工程目标:本工程实施工期为XX年X月X日~XX年X月X日,在此期间完成保护更换、调试、搭接工作,X月X日实现投运。
四、工作准备1、落实工作任务、明确工作负责人及工作人员。
2、落实安全措施、组织措施、技术措施。
3、检查设备材料到货情况工器具、消耗材料是否齐全。
4、按附件格式要求编制二次电缆拆除、搭接清单。
5、编制危险点预控措施、应急措施预案。
6、相关工程技术服务人员提前通知,及时到位。
五、工作进度及安全预控表注意事项:1、母差保护跳闸及其失灵启动回路有效隔离。
2、其他联跳回路有效隔离。
3、调试要用专用临时电源。
4、经过屏内和本间隔传动验收后方可进行相关搭接工作。
5、母线电压回路切勿拆除全所的N600一点接地。
6、老保护屏屏顶小母线与相邻运行屏拆搭时,要注意有是否有其它间隔保护回路从本保护屏中转,是否需停用其它保护,并监视全所保护有无异常。
7、明确厂家配合人员的工作任务、时间及监护人员。
纵联保护原理一、纵联保护:高频保护是利用某种通信设备将输电线路两端或各端的保护装置纵向连接起来,将各端的电气量(电流、功率方向等)传送到对端,将各端的电气量进行比较,以判断故障在本线路范围内还是范围外,从而决定是否切除被保护线路。
二、相差高频保护原理:(已经退出主流,不做解释)相差高频保护作为过去四统一保护来说,占据了很长一段时间的主导地位,随着微机保护的发展,相差高频保护已经退出实际运行。
相差高频保护是直接比较被保护线路两侧电流的相位的一种保护。
如果规定每一侧电流的正方向都是从母线流向线路,则在正常和外部短路故障时,两侧电流的相位差为180°。
在内部故障时,如果忽略两端电动势相量之间的相位差,则两端电流的相位差为零,所以应用高频信号将工频电流的相位关系传送到对侧,装在线路两侧的保护装置,根据所接收到的代表两侧电流相位的高频信号,当相位角为零时,保护装置动作,使两侧断路器同时跳闸,从而达到快速切除故障的目的。
侧电流侧电流侧电流侧电流启动元件:判断系统是否发生故障,发生故障才启动发信并开放比相。
操作元件:将被保护线路工频三相电流变换为单相操作电压,控制收发信机正半波发信,负半波停信。
作为相差高频保护,其启动定值有两个,一个低定值启动发信,另一个高定值启动比相,采取两次比相,延长了保护动作时间。
对高频收发信机调制的操作方波要求较高,区外故障时怕出现比相缺口引起误跳闸,因此被现有的方向高频所取代。
二、闭锁式高频保护原理方向纵联保护是由线路两侧的方向元件分别对故障的方向作出判断,然后通过高频信号作出综合的判断,即对两侧的故障方向进行比较以决定是否跳闸。
一般规定从母线指向线路的方向为正方向,从线路指向母线的方向为反方向。
闭锁式方向纵联保护的工作方式是当任一侧正方向元件判断为反方向时,不仅本侧保护不跳闸,而且由发信机发出高频信号,对侧收信机接收后就输出脉冲闭锁该侧保护。
在外部故障时是近故障侧的正方向元件判断为反方向故障,所以是近故障侧闭锁远离故障侧;在内部故障时两侧正方向元件都判断为正方向,都不发送高频信号,两侧收信机接收不到高频信号,也就没有输出脉冲去闭锁保护,于是两侧方向元件均作用于跳闸。
220KV母差保护改造技术方案
一、母差保护改造技术目的
1、有效提高交流220kV变电站的安全性和可靠性,确保电网稳定有
序运行;
2、变电站出现故障时,及时准确的发现故障并实施快速的故障处理,尽可能准确的发现故障并实施快速的故障排除,减少故障发生时间,减少
故障给电网带来的不良影响,保护设备的安全性,提高主设备的可靠性;
3、根据电力系统的变化,在保护技术同步更新,使保护技术能够处
理电力系统的变化,保证电力系统的安全稳定运行;
4、能够提供具有更好的功能,更快的故障检测、更准确的故障定位、更可靠的电网安全运行和可靠性保护。
二、改造方案
1、根据电网的结构,设计母线及终端电压母差保护,以提高母差保
护的准确性;
2、根据当前电网的可靠性要求,母差保护改造方案应包括定值分析,参数设置,调度试验和调度维护;
3、采用可编程逻辑控制器(PLC)技术,实现母差保护定值分析、参
数设置、调度试验和调度维护;
4、改造前后,结合母差保护工作原理,进行模拟计算核查,确保设
计方案的可行性;
5、根据保护网络的改变,根据保护方案。

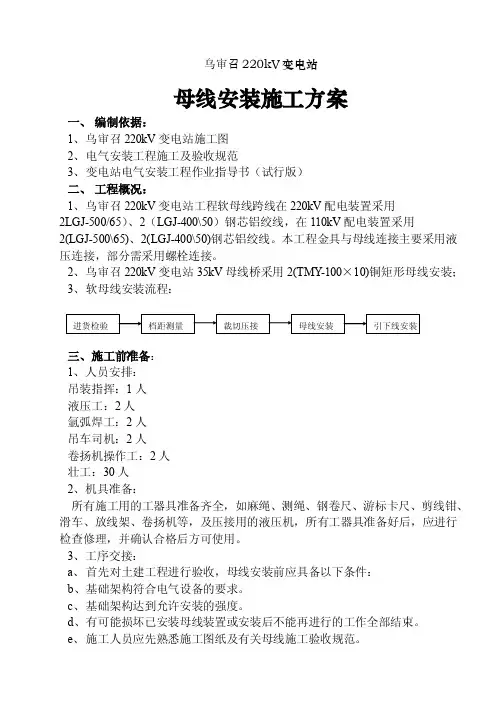

乌审召220kV变电站母线安装施工方案一、编制依据:1、乌审召220kV变电站施工图2、电气安装工程施工及验收规范3、变电站电气安装工程作业指导书(试行版)二、工程概况:1、乌审召220kV变电站工程软母线跨线在220kV配电装置采用2LGJ-500/65)、2(LGJ-400\50)钢芯铝绞线,在110kV配电装置采用2(LGJ-500\65)、2(LGJ-400\50)钢芯铝绞线。
本工程金具与母线连接主要采用液压连接,部分需采用螺栓连接。
2、乌审召220kV变电站35kV母线桥采用2(TMY-100×10)铜矩形母线安装;3、软母线安装流程:三、施工前准备:1、人员安排:吊装指挥:1人液压工:2人氩弧焊工:2人吊车司机:2人卷扬机操作工:2人壮工:30人2、机具准备:所有施工用的工器具准备齐全,如麻绳、测绳、钢卷尺、游标卡尺、剪线钳、滑车、放线架、卷扬机等,及压接用的液压机,所有工器具准备好后,应进行检查修理,并确认合格后方可使用。
3、工序交接:a、首先对土建工程进行验收,母线安装前应具备以下条件:b、基础架构符合电气设备的要求。
c、基础架构达到允许安装的强度。
d、有可能损坏已安装母线装置或安装后不能再进行的工作全部结束。
e、施工人员应先熟悉施工图纸及有关母线施工验收规范。
f、核对所有架构及支柱瓷瓶的孔距,孔径是否与所有金具相符。
4、材料准备a、所有母线、金具到货后,应在现场进行认真验收检查,主要检查以下内容:软母线应有产品合格证,并且不得有扭结、松股、断股及其他明显的损伤或严重腐蚀等缺陷。
b、所有金具除应有产品合格证外,尚应进行下列检查:I、规格与设计相符,零配件齐全。
II、表面应光洁,无裂纹、伤痕、砂眼、锈蚀、滑扣等缺陷,锌层不应剥落。
III、线夹压板与导线接触面应光滑平整,转动部分应灵活。
IV、所有需要加工的金具应进行钻孔、接触面加工、挂锡等预加工工作。
V、绝缘子应进行外观检查,并经耐压试验合格后应按设计要求数目组装成串使用。

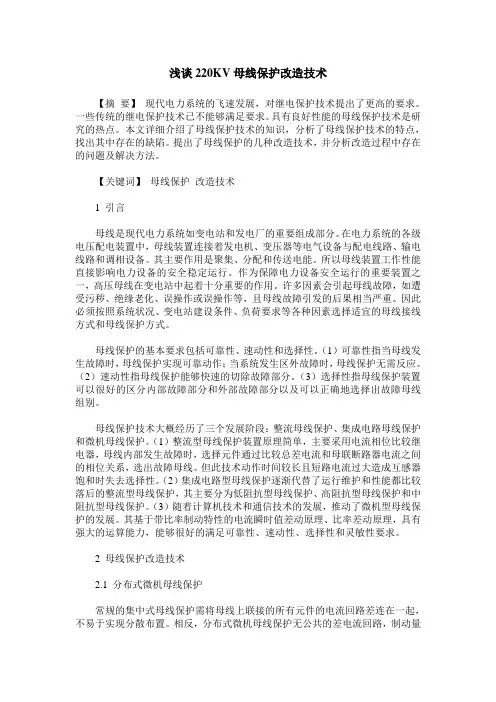

浅谈220KV母线保护改造技术【摘要】现代电力系统的飞速发展,对继电保护技术提出了更高的要求。
一些传统的继电保护技术已不能够满足要求。
具有良好性能的母线保护技术是研究的热点。
本文详细介绍了母线保护技术的知识,分析了母线保护技术的特点,找出其中存在的缺陷。
提出了母线保护的几种改造技术,并分析改造过程中存在的问题及解决方法。
【关键词】母线保护改造技术1 引言母线是现代电力系统如变电站和发电厂的重要组成部分。
在电力系统的各级电压配电装置中,母线装置连接着发电机、变压器等电气设备与配电线路、输电线路和调相设备。
其主要作用是聚集、分配和传送电能。
所以母线装置工作性能直接影响电力设备的安全稳定运行。
作为保障电力设备安全运行的重要装置之一,高压母线在变电站中起着十分重要的作用。
许多因素会引起母线故障,如遭受污秽、绝缘老化、误操作或误操作等,且母线故障引发的后果相当严重。
因此必须按照系统状况、变电站建设条件、负荷要求等各种因素选择适宜的母线接线方式和母线保护方式。
母线保护的基本要求包括可靠性、速动性和选择性。
(1)可靠性指当母线发生故障时,母线保护实现可靠动作;当系统发生区外故障时,母线保护无需反应。
(2)速动性指母线保护能够快速的切除故障部分。
(3)选择性指母线保护装置可以很好的区分内部故障部分和外部故障部分以及可以正确地选择出故障母线组别。
母线保护技术大概经历了三个发展阶段:整流母线保护、集成电路母线保护和微机母线保护。
(1)整流型母线保护装置原理简单,主要采用电流相位比较继电器,母线内部发生故障时,选择元件通过比较总差电流和母联断路器电流之间的相位关系,选出故障母线。
但此技术动作时间较长且短路电流过大造成互感器饱和时失去选择性。
(2)集成电路型母线保护逐渐代替了运行维护和性能都比较落后的整流型母线保护,其主要分为低阻抗型母线保护、高阻抗型母线保护和中阻抗型母线保护。
(3)随着计算机技术和通信技术的发展,推动了微机型母线保护的发展。
220KV母线保护改造施工方案
一、编制依据
1、南海发电一厂二期扩建工程湖北电建二公司《电气专业施工组织设计》。
2、《电气装置安装工程质量检验及评定规程》DL/T5161-2002。
3、《电力建设安全工作规程》(火力发电厂部分)。
4、广西电力工业勘察设计研究院《220KV母线保护二次线》D0301卷册、《升压站及
220KV配电装置电缆敷设》D1304、一期《220KV母线保护安装接线图》R0004、一期《220KV配电装置二次线安装图》D0801、一期《母线设备二次线》D0611
5、湖北电建二公司《质量管理体系文件》。
6、湖北电建二公司《职业健康安全与环境管理体系文件》。
二、工程概况及作业范围
南海发电一厂一期220KV母线保护设备设置在网控室,一期原有保护柜4面,母联操作箱柜1面,本期改造为双微机保护,新增母线保护柜2面(配置相同),母联辅助柜1面,采用南京南瑞继保电气有限公司产品。
原有母线保护不再使用,小母线继续使用。
本期母线保护改造涉及到升压站7个间隔(#1发变组、新南甲、#1启备变、新南乙、#2发变组、#2启备变、母联)的CT、断路器、隔离开关及保护设备(发变组保护及线路保护)。
三、作业准备及作业环境条件
1、作业人员的资格要求、劳动力组织:
本项工程需带电作业,难度大、危险高。
作业人员以调试专业为主,其他专业紧密配合。
由电控公司经理直接领导、协调施工,并直辖安全施工和质量管理。
为保证工期,电控工地计划投入约40人,其中调试人员3人,技术人员2人,二次线安装人员3人,电缆敷设人员30人。
施工前必须进行严格的技术及安全交底。
各设备厂家全权技术代表驻现场,要求能做到随时响应,及时解决施工、调试中的问题。
主要设备有:母线保护柜(南瑞继保)
2、施工机械及工器具准备:
3、作业环境及应具备条件:
1、应具备的条件
a、施工图纸经专业和综合会审无变更,施工方案已编制,开工手续已办理。
b、工作票已办理,安全措施已布置。
c、安全、技术已交底,施工人员明确任务,精神状况良好。
d、气候条件满足施工要求。
2、施工场地布置
a、施工现场做好隔离措施,并经检验合格。
b、贵重仪器仪表及设备附件由运行人员制定专门位置存放。
四、作业步骤及施工方法
220KV母线保护改造分三个阶段(每次开工之前必需办理相关工作票):
A、新增母线保护设备安装、调试及二次接线(原母线保护退出前完成)
B、一期母线保护设备及二次线拆除(原母线保护退出后)
C、新母线保护调试及投运
1、原母线保护退出前需完成工作
《升压站及220KV配电装置电缆敷设》中将新增保护柜设计安装在一期保护柜位置上,如果按设计安装只有退出一期母线保护并拆除之后才能安装新的保护设备,这样大大延长了母线保护退出时间,故建议将新增母线保护A、B柜安装在网控室1P、2P位置,母联辅助柜安装在28P位置(已现场勘察1P、2P、28P为备用)。
这样在一期母线保护退出前需完成以下工作:
a、将新的220KV母线保护屏安装在预定的屏位上,并固定好,盘柜做好接地,包括保护接地;再将屏顶的小母线按设计要求安装好,将小母线引下线引入屏内接好。
需要注意的是,上述工作进行的同时,请运行及检修人员指定本次新母线保护屏屏顶电压小母线的引接点,并将此电缆敷设到位,进行校线套好线号管,后用摇表检测每芯线与地及每根缆线芯与线芯之间绝缘,确保绝缘合格。
校线完成之后先将本侧接好,对侧要在运行及检修人员的配合下接入,接入时要采取必要的安全措施,所用工具用绝缘胶布包扎好,尽量减少金属祼露部分,如接入点小母线为上下两层,之间需要用绝缘隔板隔开,接入时施工人员要戴好绝缘手套,一芯一芯的接入,每接入一芯用万用表进行校对确保接入无误后才能进行接下一芯线,确保无短路事故发生,全部完成以后用万用表进行核相。
b. 完成本次新增220KV母线保护屏的电缆敷设,敷设前要仔细核对图纸,与运行及检修人
员加强沟通,结合现场实际情况将设计问题提前暴露出来,需要改变敷设路径或需要增补回路或电缆的经业方确认后一次性敷设到位,设备对侧的电缆暂不穿入,待停电后统一进行。
c. 电缆敷设完毕后进行校线,校线时务必要仔细,确保准确无误。
d. 校线结束后,将本屏内的二次线全部接好,对侧电缆用绝缘胶布包好,待停电后接入。
接线时要仔细,准确,工艺良好。
e. 通知厂家技术人员到现场,配合我方调试人员进行保护装置的单体校验,注意校验过程
中直流电源只送保护装置电源,控制电源空开不要合上,避免电缆对侧带电。
上述工作结束后,经检查无误可向运行单位提出停电申请。
2、一期母线保护退出后完成工作
a、退出原母差保护屏所有保护出口压板,退出直流及交流电源,准备进行二次线拆除。
b. 二次线拆除时首先拆除跳闸回路电缆,拆除过程应在运行人员监护下进行,拆除前要进
行校线,经运行人员确认无误后方可拆除。
跳闸回路拆除后再拆除信号回路,包括母线刀闸用于PT切换回路的二次线,同样拆除前要进行校线,确认无误后方可拆除。
c. 最后拆除电流回路,由于220KV#1发变组、新南甲、#1启备变、新南乙、#2发变组母联的CT都处于工作状态,所以电流回路拆除是本次改造的难点,也是安全隐患最大的地方,所以要引起高度重视。
电流回路拆除时要在两侧配备两块钳形电流表,拆除前先用钳表测电流的方式进行校线,确认无误后在就地端子箱内将此CT绕组短接,短接后再用钳表进行确认无电流,再将电缆拆下,再接入本次新敷设的电流电缆,接入时要确保牢固、可靠。
新电缆接入后两侧再用钳表确认无电流,最后拆除短接线,拆除时分相拆除,每拆除一相后用钳表确认电流,这样可以达到通流试验的效果。
每一个间隔的CT二次线拆除均按照上述步骤进行。
d. 二次线拆除完毕后,再拆除原母线屏顶的小母线,因为原母线保护屏要拆除,所以屏顶小母线需要开断,如果屏顶小母线直接断开将导致一期29P至42P盘柜断电(见图一期
D0602-03,网控室小母线布置图),所以先敷设临时电缆从7P至23P作为电压小母线(型号为ZRC-KVVP2-7*4 2根,ZRC-KVVP2-7*4 2根),从9P敷设敷设1根电缆至23P 作为交流小母线,从直流屏敷设1根ZRC-VV-2*6电缆至23P作为直流小母线,电缆敷设完毕后进行校线套好线号管,后用摇表检测每芯线与地及每根缆线芯与线芯之间绝缘,确保绝缘合格。
校线完成之后,先接23P电缆,同时将对侧电缆每芯用绝缘带包好分开,以免发生短路事故。
23P接完之后再用同样的方法接入7p、9P及直流屏电缆。
临时电缆接线完成之后开始拆除原母线保护柜屏顶小母线。
拆除时用绝缘隔板将相邻的小母线及带电体隔开,然后用小型断线钳将母线开断,施工时要带好绝缘手套,工具也要做相应的绝缘处理。
重复上述步骤即可将所有小母线开断,如母线分上下两层,先拆除上排小母线,上排小母线拆除完毕再拆除下排小母线。
施工时将上下两层母线用绝缘隔板隔开,防止上排小母线拆除时掉到下排小母线上。
e.二次线和小母线拆除完毕后即可将盘柜拆除,运离现场,拆除盘柜连盘螺栓时应小心仔细,尽量不要接触旁边的运行盘柜,盘柜拆除时不要蛮干,应轻挪轻放,以免震动造成运行设备误动作。
f. 所有拆除工作结束后方可将剩余对侧的二次线穿入设备进行接线,接线要在运行及检修人员的专人监护下进行,除接线端子区域外,不要触动其它设备,需要注意的是跳闸回路电缆暂时不要接入,对此类电缆在图中标示清楚,等整组试验结束恢复送电之前再接入。
g. 二次线施工结束后进行调试阶段,首先将PT切换回路母线刀闸位置在就地端子箱内用节点短接的方式进行校验,需要注意的是,开节点短接时要将闭节点的线拆掉。
然后校验装置出口信号,要做到准确无误,该工作结束后进入整组试验。
g. 整组试验时,由于不能带开关实际操作,所以只能模拟进行。
由于母差保护装置跳闸输出为干节点,可用如下方法进行:投用相关保护出口压板,用继电保护校验仪加入故障电流,装置动作后在另一侧用万用表测量电缆导通情况,如导通则说明动作正确(此时跳闸电缆还未接入),用此方法将所有跳闸出口校验一次,确认无误后退出所有保护出口压板,在运行人员监护下将跳闸回路电缆接入。
五、施工进度安排
六、作业质量标准及检验要求
施工中的作业标准和检验要求必须按照《电气装置安装工程质量检验及评定规程》部分。
