ZL_YJBH0321.0912RCS-915AB-HB型微机母线保护装置技术和使用说明书RCS-915AB-HB 微机母线保护装置技术说明书使用说明书调试大纲南瑞继保电气有限公司南瑞继保电气有限公司版权所有2009.12（R1.0）此说明书适用于2.10及以上版本程序。
本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：目录1概述 (1)1.1应用范围 (1)1.2保护配置 (1)1.3性能特征 (1)2技术参数 (1)2.1额定参数 (1)2.2功耗 (1)2.3电源 (1)2.4主要技术指标 (2)2.5环境参数 (2)2.6电磁兼容 (2)2.7绝缘试验 (2)2.8机箱参数及安装方式 (2)2.9通讯 (2)3工作原理 (2)3.1装置硬件配置 (2)3.2原理说明 (3)4装置整体介绍 (15)4.1输出接点 (15)4.2装置接线端子 (16)4.3结构与安装 (20)4.4装置面板布置 (21)5整定方法及用户选择 (22)5.1装置参数定值 (22)5.2系统参数定值 (23)5.3母差保护定值 (25)5.4失灵保护定值 (28)6装置使用说明 (35)6.1装置液晶显示说明 (35)6.2命令菜单使用说明 (39)7调试大纲 (42)7.1试验注意事项 (42)7.2交流回路校验 (42)7.3输入接点检查 (42)7.4整组试验 (42)7.5输出接点检查 (44)7.6开关传动试验 (45)7.7带负荷试验 (45)8装置的运行说明 (46)8.1装置的组成 (46)8.2装置异常信息含义及处理建议 (46)8.3安装注意事项 (48)8.4保护运行注意事项 (48)附录1：模拟盘简介 (49)1概述1.1 应用范围RCS-915AB-HB型微机母线保护装置，适用于各种电压等级的单母线、单母分段、双母线等两段母线及以下的各种主接线方式，母线上允许所接的线路与元件数最多为21个（包括母联），并可满足有母联兼旁路运行方式主接线系统的要求。

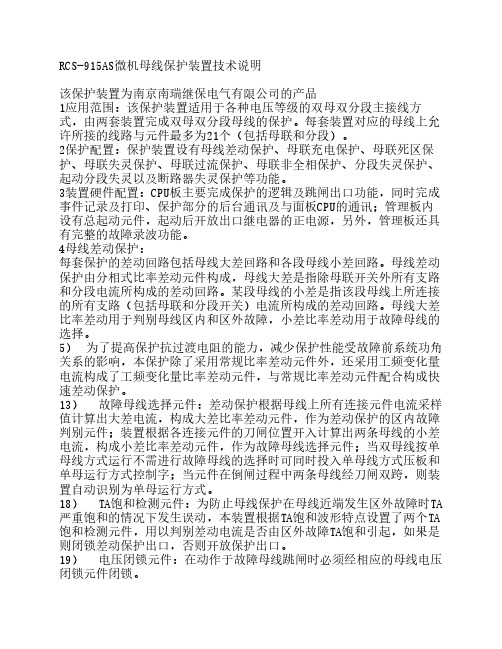

RCS-915AS微机母线保护装置技术说明该保护装置为南京南瑞继保电气有限公司的产品1应用范围：该保护装置适用于各种电压等级的双母双分段主接线方式，由两套装置完成双母双分段母线的保护。
每套装置对应的母线上允许所接的线路与元件最多为21个（包括母联和分段）。
2保护配置：保护装置设有母线差动保护、母联充电保护、母联死区保护、母联失灵保护、母联过流保护、母联非全相保护、分段失灵保护、起动分段失灵以及断路器失灵保护等功能。
3装置硬件配置：CPU板主要完成保护的逻辑及跳闸出口功能，同时完成事件记录及打印、保护部分的后台通讯及与面板CPU的通讯；管理板内设有总起动元件，起动后开放出口继电器的正电源，另外，管理板还具有完整的故障录波功能。
4母线差动保护：每套保护的差动回路包括母线大差回路和各段母线小差回路。
母线差动保护由分相式比率差动元件构成，母线大差是指除母联开关外所有支路和分段电流所构成的差动回路。
某段母线的小差是指该段母线上所连接的所有支路（包括母联和分段开关）电流所构成的差动回路。
母线大差比率差动用于判别母线区内和区外故障，小差比率差动用于故障母线的选择。
5） 为了提高保护抗过渡电阻的能力，减少保护性能受故障前系统功角关系的影响，本保护除了采用常规比率差动元件外，还采用工频变化量电流构成了工频变化量比率差动元件，与常规比率差动元件配合构成快速差动保护。
13） 故障母线选择元件：差动保护根据母线上所有连接元件电流采样值计算出大差电流，构成大差比率差动元件，作为差动保护的区内故障判别元件；装置根据各连接元件的刀闸位置开入计算出两条母线的小差电流，构成小差比率差动元件，作为故障母线选择元件；当双母线按单母线方式运行不需进行故障母线的选择时可同时投入单母线方式压板和单母运行方式控制字；当元件在倒闸过程中两条母线经刀闸双跨，则装置自动识别为单母运行方式。
18） TA饱和检测元件：为防止母线保护在母线近端发生区外故障时TA 严重饱和的情况下发生误动，本装置根据TA饱和波形特点设置了两个TA 饱和检测元件，用以判别差动电流是否由区外故障TA饱和引起，如果是则闭锁差动保护出口，否则开放保护出口。

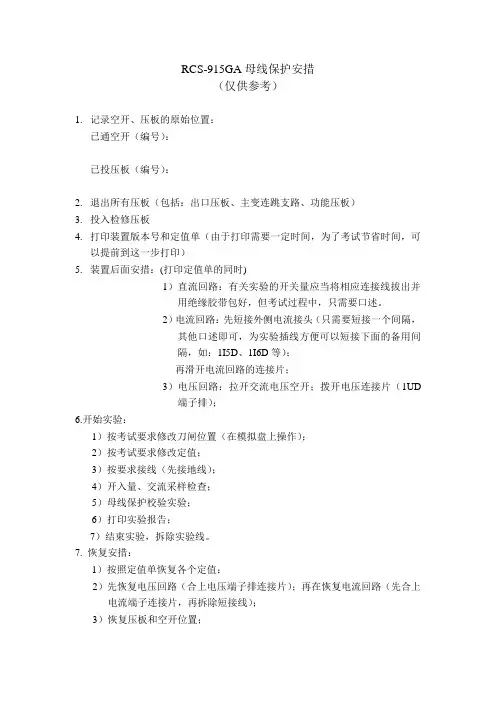

RCS-915GA母线保护安措
（仅供参考）
1.记录空开、压板的原始位置：
已通空开（编号）：
已投压板（编号）：
2.退出所有压板（包括：出口压板、主变连跳支路、功能压板）
3.投入检修压板
4.打印装置版本号和定值单（由于打印需要一定时间，为了考试节省时间，可
以提前到这一步打印）
5.装置后面安措：(打印定值单的同时)
1）直流回路：有关实验的开关量应当将相应连接线拔出并
用绝缘胶带包好，但考试过程中，只需要口述。
2）电流回路：先短接外侧电流接头（只需要短接一个间隔，
其他口述即可，为实验插线方便可以短接下面的备用间
隔，如：1I5D、1I6D等）；
再滑开电流回路的连接片；
3）电压回路：拉开交流电压空开；拨开电压连接片（1UD
端子排）；
6.开始实验：
1）按考试要求修改刀闸位置（在模拟盘上操作）；
2）按考试要求修改定值；
3）按要求接线（先接地线）；
4）开入量、交流采样检查；
5）母线保护校验实验；
6）打印实验报告；
7）结束实验，拆除实验线。
7. 恢复安措：
1）按照定值单恢复各个定值；
2）先恢复电压回路（合上电压端子排连接片）；再在恢复电流回路（先合上电流端子连接片，再拆除短接线）；
3）恢复压板和空开位置；。
