南方电网220kV母线保护技术规范

220kv封闭母线标准220kV封闭母线的标准主要包括以下几个方面：1.导体和外壳的材质和结构：220kV封闭母线的导体和外壳一般采用铝管结构，外壳通常采用钢板或铝板焊接而成。

导体和外壳的材质和结构应满足机械强度、耐腐蚀、防火等要求。

2.尺寸和规格：根据具体应用场景和电流容量要求，220kV封闭母线的尺寸和规格有所不同。

一般来说，封闭母线的导体截面面积较大，以满足大电流的传输要求。

外壳的直径和长度根据实际需要而定。

3.电气性能：220kV封闭母线的电气性能应符合相关标准和规范，如耐压等级、绝缘电阻、温升等。

在运行过程中，封闭母线应具有良好的电气性能，保证电流传输的稳定性和安全性。

4.防护等级：根据应用环境和安全要求，220kV封闭母线的防护等级应达到IP54以上，以保证母线在恶劣环境下能够正常运行。

5.附件和配套设备：220kV封闭母线应配备必要的附件和配套设备，如绝缘子、支架、紧固件等。

这些附件和设备应与主体相匹配，以保证整个系统的稳定性和安全性。

6.制造工艺：220kV封闭母线的制造工艺应符合相关标准和规范，包括焊接、防腐、涂装等方面的要求。

在制造过程中，应确保母线的质量和性能符合标准要求。

7.试验和验收：220kV封闭母线应进行必要的试验和验收，包括型式试验、出厂试验和现场验收等。

试验和验收应按照相关标准和规范进行，以确保母线产品的质量和性能符合要求。

总之，220kV封闭母线的标准是多方面的，包括导体和外壳的材质和结构、尺寸和规格、电气性能、防护等级、附件和配套设备、制造工艺以及试验和验收等方面的要求。

在设计和制造过程中，应充分考虑这些标准要求，以确保母线产品的质量和性能符合标准要求。

_________ 220kV变电工程220、110千伏母线保护专用技术规范工程名称：建设单位：设计单位：设计联系人：联系电话：招标设备需求一览表:2供货范围2.1供货范围如表1所示表1供货范围注：1）表中数量由设计人员根据具体工程填写2）厂家应分项报价。

如工程需两块220kV母线保护柜，也只能中1块2. 2组屏要求2. 2. 1各母线保护柜中应包括微机母线保护装置一套（含断路器失灵保护）与打印机一台。

2. 2. 2屏柜尺寸和颜色在签订技术合同时再定。

2. 2. 3母线保护柜布置主控楼继电器室内。

2. 3工程条件如表2所示表2工程条件3其他技术条款4使用说明本专用技术规范与湖南省电力公司220kV微机母线保护（含断路器失灵保护）、110kV微机母线保护通用技术规范（2007版）构成完整的技术规范书。

湖南省电力公司220kV、110kV微机母线保护通用技术规范书（2007版）目录1 总则................................................................ 1..2 供货范围（详见专用条款）............................................ 1..3 技术要求............................................................ 1..4 技术服务.......................................................... 1..1.5 买方工作.......................................................... 1..3.6 工作安排.......................................................... 1..3.7 备品备件及专用工具................................................ 1..3.8 质量保证和试验.................................................... 1..3.9 包装、运输和储存.................................................. 1..5.附表 A ：投标厂商资质应答表附表B :投标装置主要技术性能应答表附表C:技术性能差异表附表 D :按常规配备的备品备件清单附表E:按常规配备的专用工具及仪器1总则1.1本设备技术规范书适用于湖南省电力公司220kV、110kV母线保护和220kV失灵保护的招标订货，它提出了功能设计、结构、性能、安装和试验等方面的技术要求。

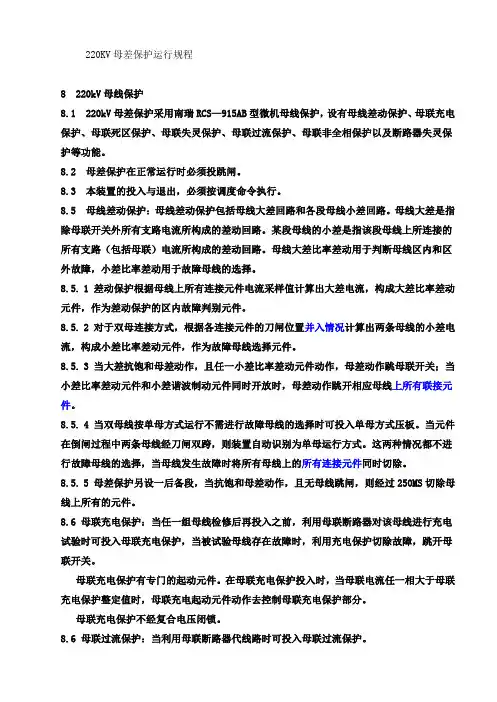

220KV母差保护运行规程8 220kV母线保护8.1 220kV母差保护采用南瑞RCS—915AB型微机母线保护，设有母线差动保护、母联充电保护、母联死区保护、母联失灵保护、母联过流保护、母联非全相保护以及断路器失灵保护等功能。

8.2 母差保护在正常运行时必须投跳闸。

8.3 本装置的投入与退出，必须按调度命令执行。

8.5 母线差动保护：母线差动保护包括母线大差回路和各段母线小差回路。

母线大差是指除母联开关外所有支路电流所构成的差动回路。

某段母线的小差是指该段母线上所连接的所有支路（包括母联）电流所构成的差动回路。

母线大差比率差动用于判断母线区内和区外故障，小差比率差动用于故障母线的选择。

8.5. 1 差动保护根据母线上所有连接元件电流采样值计算出大差电流，构成大差比率差动元件，作为差动保护的区内故障判别元件。

8.5. 2 对于双母连接方式，根据各连接元件的刀闸位置并入情况计算出两条母线的小差电流，构成小差比率差动元件，作为故障母线选择元件。

8.5. 3 当大差抗饱和母差动作，且任一小差比率差动元件动作，母差动作跳母联开关；当小差比率差动元件和小差谐波制动元件同时开放时，母差动作跳开相应母线上所有联接元件。

8.5. 4 当双母线按单母方式运行不需进行故障母线的选择时可投入单母方式压板。

当元件在倒闸过程中两条母线经刀闸双跨，则装置自动识别为单母运行方式。

这两种情况都不进行故障母线的选择，当母线发生故障时将所有母线上的所有连接元件同时切除。

8.5. 5 母差保护另设一后备段，当抗饱和母差动作，且无母线跳闸，则经过250MS切除母线上所有的元件。

8.6 母联充电保护：当任一组母线检修后再投入之前，利用母联断路器对该母线进行充电试验时可投入母联充电保护，当被试验母线存在故障时，利用充电保护切除故障，跳开母联开关。

母联充电保护有专门的起动元件。

在母联充电保护投入时，当母联电流任一相大于母联充电保护整定值时，母联充电起动元件动作去控制母联充电保护部分。

220kV线路保护柜技术规范书工程项目：广西电网公司年月目录1 总则2 工程概况3 技术要求3.1气象特征与环境条件3.2装置技术参数要求3.3一般技术要求4.保护配置和功能要求4.1保护配置4.2线路主保护的功能要求4.3自动重合闸的功能要求4.4 三相不一致保护及断路器失灵保护的技术要求4.5 断路器分相操作继电器箱4.6 双母线电压切换箱4.7通信功能4.8 GPS对时功能4.9录波功能4.10与复用载波机配合的要求4.11继电保护光纤接口装置5 对保护柜的要求6 供货范围7 技术服务8 质量保证和试验9 包装、标志、运输和保管10 供方填写的技术性能表附件一差异表附件二投标人需要说明的其他问题1 总则1.1本规范书适用于220kV线路保护、重合闸等设备，它提出220kV线路保护设备的功能设计、结构、性能、和试验等方面的技术要求。

，供方可提供高质量(可靠性高、损耗低、运行维护方便)的设备和附件来满足规范书中设计及工艺的标准要求。

1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本规范书和工业标准的优质产品。

1.3 供方应以书面形式对本规范书的条款逐条做出详细应答，确认对本规范书要求的满足和差异，对差异部分应列出差异表作详细描述。

1.4 本设备技术规范书所使用的标准如与供方所执行的标准有偏差时，按高标准执行。

1.5 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.6 本设备技术规范书未尽事宜，由需供双方协商确定。

1.7 标准本规范书提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，对国家有关的强制性标准，必须满足其要求。

GB 14285-1993 继电保护和安全自动装置技术规程DL/T 478-2001 静态继电保护及安全自动装置通用技术条件DL 479-1992 静态距离保护装置技术条件DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程广西电网继电保护配置及选型技术原则规范书中所有设备、备品备件，除规定的技术要求和参数外，其余均应遵照最新版的IEC 标准及和中国规程要求。

1. 220KV母线保护概述1.1. 220KV母线采用两套微机保护，第一套母差保护为深圳南瑞BP-2B型有21个单元、第二套母差保护为国电南自WMZ-41B型20个单元,两套母差保护盘都具有母线差动、开关失灵、母联充电、母联过流、母联失灵、母联死区保护和复合电压闭锁、变压器失灵解除电压闭锁、互联、运行方式自适应、电流校验自动纠正刀闸接点错误等功能,第二套母差保护盘的开关失灵保护不启用。

#1主变、#2主变、鹤2202具有变压器失灵解闭锁功能，且在第一套母差保护盘上公用一个压板。

1.2. 保护盘面及光字牌说明：1.2.1. 第一套母差保护盘切换开关：差动失灵切换开关具有差动投失灵投、差动投失灵退、差动退失灵投三个位置。

1.2.2. 第一套母差保护盘信号灯：保护电源、保护运行、闭锁电源、闭锁运行、管理电源、操作电源信号灯应常亮；保护通讯、闭锁通讯信号灯应闪烁；1.2.3. 第二套母差保护盘切换开关：共有7个切换开关，分别为：充电启动开关、备用、I母PT投切开关、Ⅱ母PT投切开关、差动保护切换开关、失灵保护切换开关、调试/运行切换开关。

充电启动开关切至I段为母联充电保护（短投方式）投入，切至Ⅱ段为母联过流保护（长投方式）投入。

1.2.4. 第二套母差保护盘信号灯：主机箱的运行监视灯应闪烁；从机箱的运行监视A、运行监视B、运行监视C信号灯应闪烁；1.2.5. 母差保护光字牌：母差动作、母联保护动作、开入异常、交流回路断线、装置异常、互联投入、直流电源消失为两套母差保护的公用光字牌，失灵动作、开入变位仅对第一套母差保护有用，电压闭锁开放仅对第二套母差保护有用。

交流回路断线包括CT断线和PT断线及第一套母差保护的电压闭锁开放。

2. 母差保护保护压板及投退原则2.1. 跳闸出口压板：两套母差保护盘每个单元均配置两个跳闸出口压板，鹤221、鹤222、鹤220、鹤2203单元只用一个跳闸出口压板。

2.2. 其它保护压板：第一套母差保护盘有：各单元的失灵启动压板、变压器失灵解闭锁压板、互联压板、充电保护压板、过流保护压板、母线分列压板。

中国南方电网有限责任公司文件
南方电网系统〔2012〕25号
关于印发《南方电网
220kV线路保护技术规范》的通知
超高压公司、调峰调频公司，各省公司，广州、深圳供电局：为进一步规范南方电网220kV线路保护的配置原则、技术要求、组屏原则和二次回路设计，公司组织编制了《南方电网220 kV线路保护技术规范》，现予以印发，即日起施行。

新建工程订购的220 kV线路保护应严格执行本规范。

运行厂站保护改造若受原设计接线的限制，在确保施工安全和运行维护方便的基础上，可参照执行，并做好与现场运行规程的衔接。

-1-
附件：南方电网220 kV线路保护技术规范
二○一二年二月十六日
主题词：技术标准线路保护规范通知
抄送：王良友副总经理，许超英总工程师，公司计划部、生技部、基建部、物资部，广东省电力设计研究院、
中南电力设计院、西南电力设计院。

中国南方电网有限责任公司行政部 2012年2月16日印发-2-。

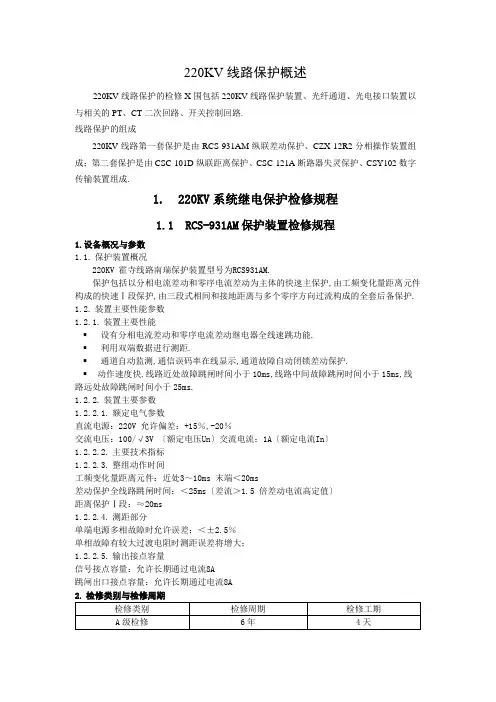

220KV线路保护概述220KV线路保护的检修X围包括220KV线路保护装置、光纤通道、光电接口装置以与相关的PT、CT二次回路、开关控制回路.线路保护的组成220KV线路第一套保护是由RCS-931AM纵联差动保护、CZX-12R2分相操作装置组成；第二套保护是由CSC-101D纵联距离保护、CSC-121A断路器失灵保护、CSY102数字传输装置组成.1. 220KV系统继电保护检修规程1.1 RCS-931AM保护装置检修规程1.设备概况与参数1.1.保护装置概况220KV 霍寺线路南瑞保护装置型号为RCS931AM.保护包括以分相电流差动和零序电流差动为主体的快速主保护,由工频变化量距离元件构成的快速Ⅰ段保护,由三段式相间和接地距离与多个零序方向过流构成的全套后备保护.1.2.装置主要性能参数1.2.1.装置主要性能▪设有分相电流差动和零序电流差动继电器全线速跳功能.▪利用双端数据进行测距.▪通道自动监测,通信误码率在线显示,通道故障自动闭锁差动保护.▪动作速度快,线路近处故障跳闸时间小于10ms,线路中间故障跳闸时间小于15ms,线路远处故障跳闸时间小于25ms.1.2.2.装置主要参数1.2.2.1.额定电气参数直流电源：220V 允许偏差：+15％,-20％交流电压：100/√3V 〔额定电压Un〕交流电流：1A〔额定电流In〕1.2.2.2.主要技术指标1.2.2.3.整组动作时间工频变化量距离元件：近处3～10ms 末端＜20ms差动保护全线路跳闸时间：＜25ms〔差流＞1.5 倍差动电流高定值〕距离保护Ⅰ段：≈20ms1.2.2.4.测距部分单端电源多相故障时允许误差：＜±2.5％单相故障有较大过渡电阻时测距误差将增大；1.2.2.5.输出接点容量信号接点容量：允许长期通过电流8A跳闸出口接点容量：允许长期通过电流8A3.检修项目4.检修步骤、方法4.1.外观与接线检查4.1.1.用毛刷扫除盘间隔内电气回路与接线端子排的灰尘 ,并擦拭干净,电气元件与引线上清洁无灰尘见本色.4.1.2.检查保护屏上的标志以与切换设备的标志是否完整、正确、清楚、是否与图纸相符.4.1.3.检查各插件和插座之间定位接触良好,插入深度合适,插、拔灵活.4.1.4.检查电子元件、印刷线路、焊点等导电部分与金属框架间距,无焊接不良、线头松动、过热现象.4.1.5.检查后配板线、装置后端子、保护屏端子与二次接线无断线、短路,端子排处压接可靠.芯片应插紧.特别检查TA二次回路的螺丝与连片.4.1.6.核查逆变电源插件的额定工作电压..核对设备接线图与图纸一致无误,线头标号齐全,字迹清晰.检查切换开关、按钮、键盘等应操作情况..核查各个电气元件的型号和类型,应与设计图纸的设备元件型号和类型相符.4.2.绝缘电阻测试.拆除各盘柜的全部接地点,断开直流电源、交流电流、电压等回路并断开柜内保护装置与其他装置的有关连线..在保护屏端子排处,断开所有外部引入的回路.将保护装置LPF、CPU、SIG、COM插件拔出机箱,装入专用的金属膜屏蔽袋中,拆除直流回路的对地电压压敏电阻,并做好记录.其他插件〔交流插件AC、电源插件DC、光隔插件OPT2,、跳闸出口插件〕全部插入 ..将打印机与微机保护装置断开.逆变电源开关置"ON〞位置.保护屏上各连片置"投入〞位置.重合闸把手置于"停用位置〞..测绝缘前,应先检查保护装置内所有互感器的屏蔽层的接地线是否全部接地.核查保护装置逆变电源输入端正、负极电源接与电缆全部断开,接地电容器的额定电压值应大于1000V..在保护端子排内侧分别短接交流电压回路端子、交流电流回路端子、直流电源回路端子、跳闸和合闸回路端子、开关量输入回路端子、远动接口回路端子与信号回路端子.在保护端子排外侧用1000V摇表分别测量各组回路间与各组回路对地的绝缘电阻应大于10MΩ. 注：在测量某一组回路对地绝缘电阻时,应将其他各组回路都接地.4.3.保护电源校验.断开保护装置跳闸出口连接片..试验用的直流电源应经专用双极闸刀,并从保护屏端子排上的端子接入.保护装置的仅插入直流电源插件..合上保护装置逆变电源插件上的电源开关,试验直流电源由零缓慢升至80%额定电压值,逆变电源指示灯应亮.断开、合上逆变电源开关,逆变电源指示灯应亮.4.3.4.插入全部插件,在80%Un、100%Un、110%Un进行输出电压测量.4.4.硬件校验正常工作状态下检测.保护装置所有插件均插入,加直流额定电压,保护装置处于正常工作状态.4.5.软件版本和程序校验码的核查进入主菜单,移动光标至"程序版本〞,按"确认〞键后,显示程序版本、校验码和生成时间,核对程序校验码正确,并做好记录.4.6.时间的整定与校核进入主菜单,移动光标至"修改时钟〞,按"确认〞键后,进行时间整定..时钟整定好后,断、合电源开关5分钟以上,校验时钟走时准确..定值修改允许口令不对功能校验进入主菜单,移动光标至"整定定值〞,按"确认〞键后进入整定状态,分别对装置参数、保护定值、压板定值、IP地址部分整定值进行修改,按"确认〞键完成定值修改并提示输入口令,口令不对定值不能修改,打印定值以校验整定值没有变化.4.7. 定值校验与定值的失电检查.将定值整定通知单上的整定值输入保护装置完成后,应打印出定值报告进行核对,并作好记录..整定值的失电保护功能可通过断、合逆变电源开关的方法检验,保护装置的整定值在直流电源失电后不会丢失或改变.4.8.开关量输入回路检查分别进入"保护状态〞菜单中"保护板状态〞、"管理板状态〞的"开入量状态〞子菜单,在保护屏分别进行开关位置接点、各压板、的试验,在液晶显示屏上显示的开入量应有相应的改变.4.9.模数变换系统检验.检验零漂,进行本项目检验时要求保护装置不输入交流量.保护装置进入"保护〞状态菜单后,分别进入DSP、CPU子菜单,进行三相电流、三相电压和线路电压的零漂检查.要求零漂值均在0.05A<V>以内. 检验零漂时,要求在一段时间零漂值稳定在规定X围内..幅值特性检验,保护装置进入"保护〞状态菜单后,分别进入DSP、CPU子菜单,调整输入电压分别为70、60、30、5、1V,电流分别为10IN 、5IN、IN、0.2IN、0.1IN,在液晶显示屏上显示的采样值应与实际加入量相等,其误差绝对值应小于±5%.在试验过程中,如果交流量的测量误差超过要求X围时,应首先检查试验接线、外部测量表计等是否正确完好,试验方法是否正确,试验电源有无波形畸变,不可急于调整或更换保护装置中的元件..相位特性检验,保护装置进入"保护〞状态菜单后入"相角显示〞子菜单,当同相别电压和电流相位分别为0、45、90度时,保护显示值与外部的误差不大于3度.4.10. 整组试验〔包括光纤通道检查〕试验前整定压板定值中的内部压板控制字"投闭锁重合压板〞置0,其它内部保护压板投退控制字均置1,以保证内部压板有效,试验中仅靠外部硬压板投退保护.试验时必须接入零序电流,在做反方向故障时,应保证所加故障电流I=U/ ZZD1, U为额定电压,ZZD1为阻抗Ⅰ段定值.为确保故障选相与测距的有效性,试验时请确保试验仪在收到保护跳闸命令20ms后再切除故障电流..光纤纵差保护将光端机〔在CPU 插件上〕的接收"RX〞和发送"TX〞用尾纤短接,构成自发自收方式；仅投主保护压板,整定保护定值控制字中"投纵联差动保护〞、"专用光纤〞"通道自环〞加故障电流I＞1.05×0.5×Max〔差动电流高定值〕,模拟单相或多相区内故障；装置面板上相应跳闸灯亮,液晶上显示"电流差动保护〞,动作时间为10～25ms；加故障电流I＞1.05×0.5×Max〔差动电流低定值、〕,模拟单相或多相区内故障；装置面板上相应跳闸灯亮,液晶上显示"电流差动保护〞,动作时间为40～60ms；加故障电流I＜0.95×0.5×Max〔差动电流低定值,装置应可靠不动作..距离保护仅投距离保护压板,整定保护定值控制字中"投Ⅰ段接地距离〞置1、"投Ⅰ段相间距离〞置1.1.加故障电流I=1A,故障电压U=0.95×I×ZZD1〔ZZD1为距离Ⅰ段阻抗定值〕模拟三相正方向瞬时故障,装置面板上相应灯亮,液晶上显示"距离Ⅰ段动作〞,动作时间为10～25ms,动作相为"ABC〞；.2.加故障电流I=1A,故障电压U=0.95×〔1+K〕×I×ZZD1〔K 为零序补偿系数〕分别模拟单相接地、相间正方向瞬时故障,装置面板上相应灯亮,液晶上显示"距离Ⅰ段动作〞,动作时间为10～25ms；.3.同样方法分别校验Ⅱ、Ⅲ段距离保护,注意加故障量的时间应大于保护定值时间；.4.加故障电流4A,故障电压0V,分别模拟单相接地、两相和三相反方向故障,距离保护不动作..工频变化量距离保护仅投距离保护压板,整定保护定值控制字中"工频变化量阻抗〞置1,投相间、接地各段距离置0；.1.加故障电流I=2A,分别摸拟A、B、C 相单相接地瞬时性故障〔同时应满足故障电压在0-UN X围内〕与AB、BC、CA 相间瞬时性故障,〔同时应满足故障电压在0-100V X围内〕；.2.摸拟单相接地故障电压：U=〔1+K〕×I×DZZD+〔1-1.05m〕UN.3.摸拟相间故障电压：U=2I*DZZD+〔1-1.05m〕×100 V式中m=0.9 1.1 2；DZZD-工频变化量距离保护定值；工频变化量阻抗在m=1.1 时应可靠动作,在m=0.9 时应可靠不动作,在m=2时动作时间小于10ms, 加故障电流为I<un/ DZZD,分别模拟反方向各种类型出口故障,工频变化量距离保护均应不动作.注意：1〕试验时所用试验设备在模拟故障时,电流电压必须同时变化.2〕试验正方向故障时,必须注意约束DZ动作的全阻抗继电器在故障时应处在动作状态..零序保护仅投零序保护压板,整定保护定值控制字中"零序Ⅲ段经方向〞置1.1.加故障电压30V,故障电流1.05× Ionzd 〔其中Ionzd为零序过流Ⅰ～Ⅳ段定值,以下同〕,模拟单相正方向故障,装置面板上相应灯亮,液晶上显示"零序过流Ⅰ段〞或"零序过流Ⅱ段〞或"零序过流Ⅲ段〞或"零序过流Ⅳ段〞；.2.加故障电压30V,故障电流0.95× Ionzd,模拟单相正方向故障,零序过流保护不动；.3.加故障电压30V,故障电流1.2× Ionzd,模拟单相反方向故障,零序过流保护不动；.数字通道检查将两侧装置的光端机〔CPU 插件内〕经专用光纤或PCM 机复接相连,将保护定值控制字中"通道自环〞置0,若通道正常,两侧装置的"通道异常〞指示灯均不亮.4.11.输出接点检查关闭装置电源,闭锁接点1D22<J701> ,1D26<J903>闭合,装置处于正常运行状态,闭锁接点断开；.当装置TV 断线时,装置异常接点1D22<J701> ,1D27<J905>报警接点应闭合；.断开保护装置的出口跳闸回路,投入主保护、距离保护、零序过流保护压板,加故障电压0V,故障电流10A,模拟ABC 三相故障,此时下列接点应由断开变为闭合：.将连接光端机"接收〞〔RX〕和"发送〞〔TX〕的尾纤断开,面板上的"通道告警〞灯应发光,同时通道告警接点1D61<051>, 1D63<059>应由断开变为闭合.4.12.传动断路器试验.断路器已试验合格,按保护措施票恢复分合闸、信号回路.控制室和开关站均应有专人监视,并应具备良好的通信联络设备,以便观察断路器和保护装置动作相别是否一致,监视中央信号装置的动作与声、光信号指示是否正确.如果发生异常情况时,应立即停止试验,在查明原因并改正后再继续进行..传动断路器试验应在确保检验质量的前提下,尽可能减少断路器的动作次数.应在单重方4.13.现场工作结束、清理工作现场4.13.1检查试验记录有无漏试项目,整定值与最新定值通知单是否相符,试验结论、数据完整正确,检查无误后,拆除试验接线..按照措施票恢复电压回路,拆除临时线,恢复拆下的线头,检查是否与实际接线相符,标志正确完备.4.14.系统电压的相名核对用万用表交流电压档测量保护屏端子排上的交流相电压和相间电压,并分别测量本保护屏上的三相电压与已确认正确的三相电压的数值,进行交流电压的相名核对.1.2 CZX-22R2型操作继电器装置检修规程1设备概况与参数1.1CZX-22R2型操作继电器保护装置概况CZX-22R2型操作继电器装置按超高压输电线路继电保护统一设计原则设计而成,本装置含有两组分相跳闸回路,一组分相合闸回路,可与单母线或双母线结线方式下的双跳圈断路器配合使用,保护装置和其它有关设备均可通过操作继电器装置进行分合操作.1.2装置主要参数●直流电压 110V,220V 允许偏差 +15%,-20%●几个主要参数跳合闸回路自保持电流0.5A~4A〔可按0.5A的级差进行整定〕手合继电器延时返回时间大于0.4S<21SHJ~23SHJ>重合闸压力闭锁继电器延时返回时间大于0.3S<21YJJ,22YJJ>合闸压力闭锁继电器延时返回时间大于0.3S<3YJJ>备用三相跳闸回路BJ动作方波宽度为0.3S.正常直流功耗小于25W●有关技术条件允许环境温度：-10.C~+40.C绝缘耐压标准：满足部标DL478抗干扰性能：符合国标GB61624.1盘柜间隔清扫检查4.1.1用毛刷扫除装置与接线端子排灰尘,并擦拭干净,电气元件与引线上清洁无灰尘见本色.4.1.2用软毛刷清扫装置内部芯片的污垢灰尘, 设备清洁见本色.4.2外观与接线检查4.2.1操作装置的硬件配置、标注与接线应符合图纸要求.4.2.2操作装置各插件上的元器件的外观质量、焊接质量应良好,所有芯片应插紧、型号正确,芯片放置位置正确.4.2.3检查操作装置的背板接线是否有断线、短路、焊接不良等现象,并检查背板上抗干扰元件的焊接、连线和元器件外观是否良好.4.2.4电子元件、印刷线路、焊点等导电部分与金属框架间距应大于3mm.4.2.5操作装置的各部件固定良好,无松动现象,装置外观应端正,无明显损坏即变形现象.4.2.6各插件插、拔灵活,各插件和插座之间定位良好,插入深度合适.4.2.7操作装置的端子排连接应可靠,且标号应清晰正确.4.3绝缘电阻检测断开两路直流电源、各信号电源.4.3.1保护屏内绝缘电阻测试在进行本项试验时,需在保护屏端子排处将所有外引线全部断开,仅对保护屏内进行绝缘电阻测试.用1000V摇表分别测量各组回路间与各组回路对地的绝缘电阻.绝缘电阻要求大于10MΩ. 注：测量每一组回路对地的绝缘电阻时,应同时将其他各组回路接地.4.3.2整个二次回路的绝缘电阻测试在保护端子排内侧分别将各回路连接在一起,用1000V摇表测量整个回路对地的绝缘电阻.绝缘电阻应大于10MΩ.4.3.3外回路绝缘电阻测试将所有外回路两侧断开,用1000V摇表测量各回路对地绝缘电阻.绝缘电阻应大于10M Ω.4.4电源检查4.4.1送第一路电源,n1 n30间电压220v ,11JJ、12JJ继电器启动,n60-n63接点断开,n3 n32间电压220v.4.4.2送第二路电源,n2 n31间电压220v ,2JJ继电器启动,n60-n64接点断开.4.4.3断开第一路电源,n1 n30间电压为0,11JJ、12JJ继电器失电,n60-n63接点闭合,n3 n32间电压仞为220v.4.5各回路动作特性与输出接点检查4.5.1准备工作1)用一A相模拟断路器,将n5 n6短接,通过模拟断路器辅助常闭接点闭锁后接模拟断路器合闸线圈一端,n30接模拟断路器合闸线圈另一端；将n144 n11短接,通过模拟断路器辅助常开接点闭锁后接模拟断路器跳闸线圈一端,n30接模拟断路器跳闸线圈另一端；将n184 n14短接,通过模拟断路器辅助常开接点闭锁后接模拟断路器另一跳闸线圈一端,n31接模拟断路器另一跳闸线圈另一端.2)用一B相模拟断路器,将n7 n8短接,通过模拟断路器辅助常闭接点闭锁后接模拟断路器合闸线圈一端,n30接模拟断路器合闸线圈另一端；将n145 n12短接,通过模拟断路器辅助常开接点闭锁后接模拟断路器跳闸线圈一端,n30接模拟断路器合闸线圈另一端；将n185 n15短接,通过模拟断路器辅助常开接点闭锁后接模拟断路器另一跳闸线圈一端,n31接模拟断路器另一跳闸线圈另一端.3)用一C相模拟断路器,将n9 n10短接,通过模拟断路器辅助常闭接点闭锁后接模拟断路器合闸线圈一端,n30接模拟断路器合闸线圈另一端；将n146 n13短接,通过模拟断路器辅助常开接点闭锁后接模拟断路器跳闸线圈一端,n30接模拟断路器合闸线圈另一端；将n186 n16短接,通过模拟断路器辅助常开接点闭锁后接模拟断路器另一跳闸线圈一端,n31接模拟断路器另一跳闸线圈另一端；4)开关机构油压合格,11YJJ、22YJJ、3YJJ继电器吸合.即短接n3与n41、n42、n43端子.5)送上第一、二路直流电源4.5.2重合闸与手动合闸回路1)重合闸回路：短接n1 n33接点,ZHJ ZXJ继电器动作,三相模拟断路器合闸,装置上合闸信号灯亮、第一、二组跳圈三相回路监视信号灯亮、ZXJ1动作,XDz信号灯亮,按复归按钮XDz信号灯灭.HWJ继电器动作,其常开接点闭合,常闭接点打开.2)手动合闸回路和远方合闸回路：短接n1 n34或n1 n35 ,1SHJ,21SHJ,22SHJ,23SHJ 吸合,同时KKJ第一组线圈励磁且自保持.1SHJ动作后,其三对常开接点分别去启动A,B,C,三个分相合闸回路.21SHJ,22SHJ,23SHJ动作后,其接点分别送给保护与重合闸,作为"手合加速〞、"手合放电〞等用途.KKJ动作后通过中间继电器1ZJ给出KK合后闭合接点.三相模拟断路器合闸,装置上合闸信号灯亮、第一二组跳圈三相回路监视信号灯亮,HWJ继电器动作,其常开接点闭合,常闭接点打开.4.5.3三相跳闸回路1)三跳起动重合闸：短接n1 n36端子〔起动第一组跳圈〕n2和n39端子〔起动第二组跳圈〕去起动11TJQ、12TJQ、13TJQ以与21TJQ、22TJQ、23TJQ.11TJQ、12TJQ、13TJQ 动作后去起动第一组分相跳闸回路,22TJQ、22TJQ、23TJQ动作后去起动第二组分相跳闸回路.三相模拟断路器跳闸,1TXJa、1TX、1TXJc、2TXJa、2TX、2TXJc继电器动作并自保持,装置上第一、二组跳闸回路A、B、C三相跳闸信号灯亮, 按复归按钮信号灯灭,该回路动作不会去闭锁重合闸.2)三跳不起动重合闸：短接n1 n38端子〔起动第一组跳圈〕n2和n40端子〔起动第二组跳圈〕去起动11TJR、12TJR、13TJR以与21TJR、22TJR、23TJR.11TJR、12TJR、13TJR 动作后去起动第一组分相跳闸回路,22TJQ、22TJQ、23TJQ动作后去起动第二组分相跳闸回路.1TXJa、1TX、1TXJc、2TXJa、2TX、2TXJc继电器动作并自保持,装置上第一、二组跳闸回路A、B、C三相跳闸信号灯亮, 按复归按钮信号灯灭.该回路起动后,其有关接点还送给重合闸,去给重合闸放电,禁止重合.即测量n87 n88、n107 n108接点应闭合.3)手动与远方跳闸：短接n1 n37端子去起动1STJ,STJA、ST,STJC以与KKJ的第二组线圈,其中STJA、B、C分别去启动的两组跳闸回路,三相模拟断路器跳闸,KKJ通过中间继电器2ZJ给出KK分后闭合接点闭锁重合闸.即测量n89 n90、n109 n110接点应闭合.手动跳闸时,串入继电器TXJ回路的STJ常闭接点断开,故手跳时不给出跳闸信号.4)备用继电器三跳：本装置设有保护三跳备用继电器〔例如用于变压器非电量保护跳闸等〕.短接n1 n48端子去起动11BJ、12BJ, 11BJ,12BJ去起动第一组分相跳闸回路,短接n2 n56端子去起动21BJ 22BJ ,21BJ 、22BJ去起动第二组分相跳闸回路.1TXJa、1TX、1TXJc、2TXJa、2TX、2TXJc继电器动作并自保持,装置上第一、二组跳闸回路A、B、C三相跳闸信号灯亮, 按复归按钮信号灯灭.该回路起动后,不会去闭锁重合闸.4.5.4分相合闸回路1）跳位监视：当断路器处于跳位时,断路器常闭辅助接点闭合.1TWJ~3TWJ动作,送出相应的接点给保护和信号回路.即测量n133对n134、nn129、nn130；n99对n100、nn101、nn102；n95对n96、nn103、nn104接点应闭合.2）合闸回路：当开关处于分闸位置,一旦手合或自动重合时,SHIJ动作并通过自身接点自保持,直到断路器合上,开关辅助接点断开.3）防跳回路：a>一组跳闸起动防跳：短接n1 与n36或n38端子,再短接n1 与n34或n35端子,模拟手合或重合到故障回路上开关跳闸时,跳闸回路的跳闸保持继电器TBIJ之接点闭合,起动1TBUJ,1TBUJ动作后起动2TBUJ,2TBUJ通过其自身接点在合闸脉冲存在情况下自保持,于是这两组串入合闸回路的继电器的常闭接点断开,避免开关多次跳合.为防止在极端情况下开关合闸压力接点出现抖动,从而造成防跳回路失效,2TBUJ的一对接点与11YJJ并联,以确保在这种情况下开关也不会多次合闸.b> 二组跳闸起动防跳：短接n2 与n39或n40端子,再短接n1与n34或n35端子,其余动作情况同上.C〕开关手合或重合到单相故障回路启动防跳现象同上,即跳闸回路仅短接单相即可.4.5.5分相跳闸回路1)合位监视当断路器处于合闸位置时,断路器常开辅助接点闭合,1HWJ、2HWJ、3HWJ动作,输出接点到保护与有关信号回路.2)跳闸回路断路器处于合闸位置时,断路器常开辅助接点闭合,一旦保护分相跳闸接点动作,跳闸回路接通,跳闸保持继电器1TBIJ、2TBIJ动作并由1TBIJ接点实现自保持,直到断路器跳开,辅助接点断开.分相跳闸时仅分相跳闸信号灯亮并自保持,按下复归按钮,信号灯灭.本装置共有原理相同的二组跳闸回路,分别使用两组直流操作电源,并去起动断路器的二组跳闸线圈.4.5.6压力闭锁回路1)压力异常禁止操作断路器压力异常禁止操作时,对应的接点闭合,将正电源通过n3、n44接入,起动4YJJ继电器,该继电器的输出接点一方面去闭锁有关跳、合闸回路,另一方面给出压力异常禁止操作信号〔n60、n68接点闭合〕.2)压力降低禁止重合闸当断路器压力降低禁止重合闸,对应的接点闭合,将n50、n32短接,21YJJ、22YJJ失磁返回,对应接点将重合闸闭锁〔n91与n92、111与n112接点闭合〕,并给出压力降低禁止重合闸信号〔n60与n66接点闭合〕,若在合闸过程中气压降低,由于延时返回〔0.3秒〕仍能保证可靠合闸.3)压力降低禁止合闸当断路器压力降低禁止合闸时,对应的接点闭合,将n52与n32短接3YJJ返回,闭锁有关合闸回路,并给出禁止合闸信号〔n60与n67接点闭合〕.同样,若在合闸过程中气压降低,由于延时返回〔0.3秒〕仍能保证可靠合闸.4)压力降低禁止跳闸当断路器压力降低禁止跳闸时,对应接点闭合,将n49,n32短接,11YJJ,12YJJ返回,断开跳合闸回路正电源,并给出压力降低禁止跳闸信号〔n60与n65接点闭合〕.4.5.7交流电压切换回路（1）Ⅰ母刀闸合入Ⅱ母刀闸断开时,n208、n210加正电,n206加负电,1YQJ1,1YQY2,1YQJ3继电器动作,,1YQJ4,1YQJ5,1YQJ6,1YQJ7 磁保持继电器也动作,且自保持.2YQJ4,2YQJ5,2YQJ6,2YQJ7复位,此时,1XD亮,指示保护装置的交流电压由I母TV 接入.（2）Ⅱ母刀闸合入Ⅰ母刀闸断开时,n209、n190加正电,n206加负电,2YQJ1,2YQY2,2YQJ3继电器动作,2YQJ4,2YQJ5,2YQJ6,2YQJ7 磁保持继电器也动作,且自保持.1YQJ4,1YQJ5,1YQJ6,1YQJ7复位,此时,2XD亮,指示保护装置的交流电压由Ⅱ母TV接入.（3）ⅠⅡ母刀闸同时合入时,n208、n209加正电,n206加负电,1XD、2XD均亮,指示保护装置的交流电压由I,II母TV提供.（4）如在Ⅰ母刀闸合入Ⅱ母刀闸断开状态下,控制电源消失,保护装置不会失去母线电压.4.6跳合闸回路保持电流的整定本装置跳合闸保护电流整定采用了跳线方式,其原理如下所示：跳闸回路合闸回路跳合闸保持电流的整定公式：JI b=0.5A+ II b—保持电流整定值I—分流电阻上的电流值即任何跳线都不连接时,保持电流为0.5A,连一个跳线时,即该电阻的分流与0.5A相加,当所有连线均连上时,保持电流定值为4A,这样可很方便的实现由0.5A~4A的保持电流的整定〔级差为0.5A〕.在配分流电阻时已考虑了2倍的动作裕度,整定电流值时,只要按断路器实际跳/合闸电流整定即可,不要再考虑裕度.4.7带实际开关进行传动1)断路器已试验合格,恢复装置上各种信号.2)控制室和开关站均应有专人监视,并应具备良好的通信联络设备,以便观察断路器和保护装置动作相别是否一致,监视中央信号装置的动作与声、光信号指示是否正确.如果发。
