序号 工程检查记录 1 保护屏内元器件检查良好2 装置插件检查 装置内各插件良好，无划伤、烧伤的痕迹3 端子排接线检查 端子排接线紧固，标号清楚齐全4 装置背板接线检查 装置背板接线紧固，标号清楚齐全5 保护硬连片的检查 保护硬连片标示清楚、功能正确6 二次设备标示的检查 二次设备标示清楚7 屏内的接地线检查接地线结实、牢靠8箱体的检查良好110kV 母线保护调试报告安装地点 制造厂家型号 110kVxx 变电站 长园深瑞BP-2CA-G版本号 V1.00校验码 23DC 校验仪器某某昂立 A460 继电保护测试仪校验仪表数字万用表一、装置外观检查：〔按 DL/T995-2023 标准的 6.3.2 执行〕二、沟通二次回路的检查及检验：〔按 DL/T995-2023 标准的 6.2.1-6.2.3 执行〕1、沟通电流二次回路的检查及检验：1.1 电流回路接地是否正确并符合反措要求:结论：已复查该线路电流回路接地符合反措要求。
1.2 电流回路试验端子短接片是否短接结实,电流端子是否合格:结论：已复查该电流端子符合反措要求，并把全部接线端及端子端接片紧固。
1.3 电流回路接线是否规X 和正确，线号标示是否清楚正确，对不合格的应更换:结论：电流回路接线规X、正确，接线标号清楚正确。
2、沟通电压二次回路的检查及检验：2.1电压回路接地是否正确并符合反措要求:结论：已复查该线路电压回路接地符合反措要求。
2.2电压二次回路中全部空开的装设地点、脱扣电流是否适宜、质量是否良好，能否保证选择性，自动空开线圈阻抗值是否适宜，对不合格的应更换：结论：经检查电压二次回路中全部空气空关各项要求均良好。
2.3检查串联在电压二次回路中的自动开关、隔离开关及切换设备触点的牢靠性：结论：经检查电压二次回路中的空气开关、隔离开关及切换设备触点牢靠性良好。

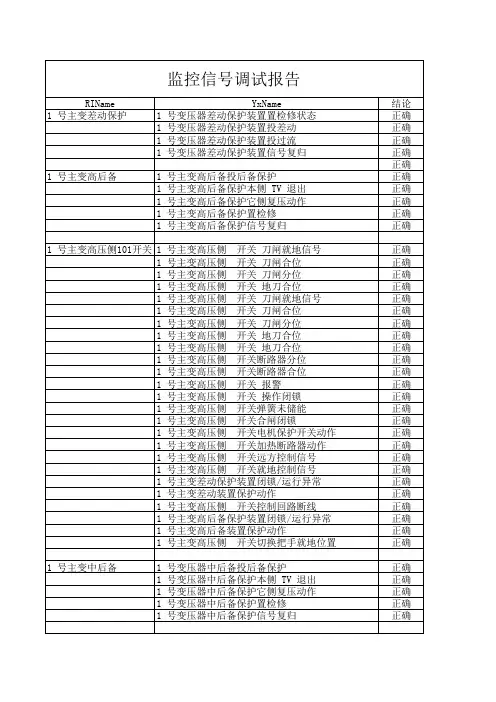

三、直流二次回路的检查：〔含断路器操作回路、信号回路、隔离开关二次回路，按DL/T995-2023 标准的 6.2.6 执行〕1、全部信号回路接线是否规X、正确，接线是否结实，线号标示是否清楚正确，对不合格的应更换：结论：全部信号回路接线规X、正确，接线结实，线号标示清楚正确。
保护装置调试报告1. 引言在电力系统中，保护装置的作用是及时检测并隔离任何可能导致设备故障或人员伤害的异常情况。
确保电力系统的安全运行对于供电可靠性和人身安全至关重要。
本文档旨在报告对保护装置的调试过程及结果。
2. 背景保护装置是电力系统中用于检测和处理各种电气故障的设备，包括电流过载、短路、地故障等。
在新建电力装置投入运行前，对保护装置进行调试是必要的。
调试的目标是确保保护装置能够准确地检测故障并采取相应的保护动作，从而保证电力系统的安全运行。
3. 调试步骤3.1 收集资料在开始调试之前，需要收集和准备一些资料。
这些资料包括设备的接线图、保护装置的技术规格和调试手册等。
这些资料将帮助调试人员了解设备的基本情况和正确的调试步骤。
3.2 验证保护装置设置首先，需要验证保护装置的设置是否正确。
调试人员应仔细检查保护装置的设置参数，比如电流互感器的额定比、保护装置的固有时间延迟等。
这些参数的设置应符合设备制造商的建议和相关标准，以确保保护装置能够正确地检测故障。
3.3 模拟故障接下来，需要模拟电力系统中可能发生的故障。
这些故障包括电流过载、短路、地故障等。
通过模拟故障，可以测试保护装置的检测能力和正确性。
调试人员需要确保模拟故障的方式和参数符合相关标准和设备制造商的要求。
3.4 调整保护装置设置如果在模拟故障时保护装置没有正确地检测到故障或动作时间延迟过长，需要对保护装置的设置进行调整。
调试人员可以根据故障检测结果和设备制造商的建议，逐步调整保护装置的设置参数，直到达到准确检测和及时动作的要求。
3.5 记录和报告结果在调试过程中，调试人员需要详细记录每次调试的步骤、故障模拟的参数和保护装置的动作情况。
这些记录将作为调试结果的依据，并为日后维护和升级提供参考。
最后，在调试完成后，调试人员需要撰写调试报告，详细说明调试过程、问题及解决方法以及调试结果。
4. 结果通过对保护装置的调试，我们得出以下结论：1.保护装置的设置参数已经按照相关标准和设备制造商的建议进行了调整。
主10KV 系统母差保护存在的问题我公司主10KV 母线保护采用贵公司生产的SG B750数字式母线保护装置，在调试过程中发现存在一些问题需对装置程序进行修改。
以下是我公司主10KV 系统母线运行方式，需母差保护与之相适应：一、 主10KV 母线接方式：二、各种运行方式：1、正常运行方式：Ⅰ母、Ⅱ母运行，分段00合入，00—1、00—2合入，00—3、00—4断开。
母联1、2断开(其两侧刀闸合入)，Ⅲ母(或称备母)热备。
保护动作要求：Ⅰ母故障，Ⅰ母小差动作，跳母联1、分段00以及Ⅰ母全部支路。
Ⅱ母故障，Ⅱ母小差动作，跳母联2、分段00以及Ⅱ母全部支路。
2、Ⅰ母检修时运行方式： Ⅰ母 Ⅱ母 Ⅲ母 00—1 主隔刀1 母联1 母联2 00--3 00--4 00—2 主隔刀2 分段00Ⅰ母检修，Ⅲ母(或称备母)接带Ⅰ母全部支路。
Ⅱ母正常方式运行。
即Ⅱ母、Ⅲ母(或称备母)运行，分段00合入，00—3、00—2合入，00—1、00—4断开。
母联1及其两侧刀闸断开，母联2断开，其两侧刀闸合入。
Ⅰ母检修。
保护动作要求：Ⅱ母故障，Ⅱ母小差动作，跳母联2、分段00以及Ⅱ母全部支路。
Ⅲ母(或称备母)故障，Ⅲ母(或称备母)小差动作，跳母联1母联2、分段00以及Ⅲ母(或称备母)所带全部支路。
3、Ⅱ母检修时运行方式：Ⅱ母检修，Ⅲ母(或称备母)接带Ⅱ母全部支路。
Ⅰ母正常方式运行。
即Ⅰ母、Ⅲ母(或称备母)运行，分段00合入，00—1、00—4合入，00—3、00—2断开。
母联2及其两侧刀闸断开，母联1断开，其两侧刀闸合入。
Ⅱ母检修。
保护动作要求：Ⅰ母故障，Ⅰ母小差动作，跳母联1、分段00以及Ⅰ母全部支路。
Ⅲ母(或称备母)故障，Ⅲ母(或称备母)小差动作，跳母联1母联2、分段00以及Ⅲ母(或称备母)所带全部支路。
4、特殊运行方式：Ⅰ母、Ⅱ母、Ⅲ母(或称备母)合环运行，母联1、2及其两侧刀闸合入，分段00合入，00—1、00—2合入，00—3、00—4断开。
110kv母线保护调试方案110kV母线保护调试方案一、引言随着电力系统的发展，110kV母线作为电力系统的重要组成部分，其保护调试显得尤为重要。
本文将针对110kV母线保护调试进行详细介绍，包括调试目标、调试方案、调试步骤以及调试注意事项等。
二、调试目标110kV母线保护调试的主要目标是确保母线保护装置的可靠性和灵敏性，以便在母线故障时及时切除故障，保护电力系统的正常运行。
具体目标包括：1. 确保母线保护装置的动作准确，能够快速切除母线故障；2. 确保母线保护装置对母线内部故障和外部故障的判别能力；3. 确保母线保护装置的稳定性和可靠性，避免误动作和漏动作；4. 确保母线保护装置与其他保护装置的协调运行。
三、调试方案110kV母线保护调试方案主要包括以下几个方面：1. 预调试准备工作需要对母线保护装置的技术资料进行详细研究，了解其工作原理和特点。
然后，根据母线的拓扑结构和接线方式，确定保护装置的接线方式和参数设置。
最后，对调试仪表和测试设备进行检查和校准，确保准备工作的完善。
2. 动作特性测试通过对母线保护装置进行动作特性测试，可以验证其动作准确性和灵敏性。
测试包括：（1）测试过流元件的动作特性：设置不同的故障电流值，分析并记录装置的动作时间和动作电流值，以验证装置的过流保护功能；（2）测试差动元件的动作特性：模拟母线内部故障和外部故障，观察并记录装置的动作情况，以验证装置的差动保护功能；（3）测试过温元件的动作特性：模拟母线过载情况，观察并记录装置的动作情况，以验证装置的过温保护功能。
3. 协调性测试母线保护装置与其他保护装置的协调性测试是确保电力系统保护正常运行的关键环节。
测试包括：（1）与断路器的协调性测试：通过模拟断路器的故障情况，观察并记录母线保护装置的动作情况，以验证装置与断路器的协调性；（2）与母线电压保护的协调性测试：通过模拟母线电压异常情况，观察并记录母线保护装置的动作情况，以验证装置与母线电压保护的协调性。
***kV****变电站
220kV母线保护检验调试报告
(RCS-915AB)
一.检验设备的基本信息
1.1保护装置基本信息
1.2保护软件版本及程序校验码核查
二．检验条件
三.RCS-915AB微机母线差动保护校验
3.1 保护外观及内部插件检查
3.2 绝缘检查
3.3保护时钟失电保护功能检验
3.4开关量输入回路检验
3.4.1开关量输入回路1
3.4.2开关量输入回路刀闸辅助接点
3.4.3开关量输入回路3—失灵启动接点
3.5模数变换系统检验
3.5.1 零漂及模拟量输入的幅值特性
零漂允许范围: -0.01I N<I<0.01I N ,-0.05V<U<0.05V
3.5.1.1保护板液晶屏显示值
3.5.1.2管理板液晶屏显示值
3.5.2 模拟量输入的相位特性
液晶屏显示相角以U A为基准值
3.6保护定值检验
3.6.1差动起动电流定值检验
3.6.2差动保护比率制动特性检验
3.6.3差动保护复合电压定值校验
3.6.4 支路TA断线、TA异常定值校验
3.6.5 母联TA断线、TA异常定值校验
3.6.6失灵保护复合电压定值校验
3.6.6失灵保护动作时间定值校验
3.6.7母联过流、充电保护定值校验
3.7出口回路检查
3.8信号输出接点检查
3.9整组试验
四.结合定检完成的其他工作及尚存在的缺陷:
五.本次检验结论：
工作负责人签名。
***kV****变电站220kV母线保护检验调试报告(BP-2B)一.检验设备的基本信息1.1保护装置基本信息1.2保护软件版本及程序校验码核查二．检验条件三.BP-2B微机母线差动保护校验3.1 保护外观及内部插件检查3.2 绝缘检查3.3保护时钟失电保护功能检验3.4开关量输入回路检验3.4.1开关量输入回路13.4.2开关量输入回路2--刀闸辅助接点3.4.3开关量输入回路3—失灵启动接点3.5模数变换系统检验3.5.1 零漂及模拟量输入的幅值特性零漂允许范围: -0.01I N<I<0.01I N ,-0.05V<U<0.05V3.5.2 模拟量输入的相位特性以L1 A相电流为基准,校验各单元三相电流与L1 A相间的相角3.6保护定值检验3.6.1差动保护3.6.1.1差动保护门槛定值检验3.6.1.2差动保护比率制动特性检验注: 大差K r = I d /( I r - I d ) ， I d =I 2 , I r =2*I 1+I 2 小差K r = I d /( I r - I d ) ， I d =I 2－I 1, I r =I 1 +I 23.6.1.3差动保护复合电压定值校验3.6.1.4差动保护TA断线定值校验3.6.2失灵保护3.6.2.1失灵保护复合电压定值校验3.6.2.2失灵保护时间定值校验3.6.3母联过流、充电保护定值校验3.7出口回路检查3.8信号输出接点检查3.9整组试验四.结合定检完成的其他工作及尚存在的缺陷:五.本次检验结论：工作负责人签名。

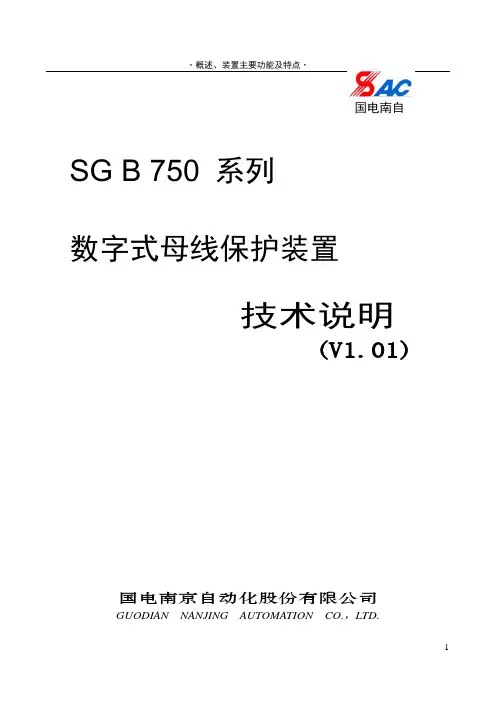

国电南自Q/GDNZ.JB101-2011SG B750数字式母线保护装置(智能站)说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTD安全声明为保证安全、正确、高效地使用装置，请务必阅读以下重要信息：1.装置的安装调试应由专业人员进行；2.装置上电使用前请仔细阅读说明书。
应遵照国家和电力行业相关规程，并参照说明书对装置进行操作、调整和测试。
如有随机材料，相关部分以资料为准；3.装置上电前，应明确连线与正确示图相一致；4.装置应该可靠接地；5.装置施加的额定操作电压应该与铭牌上标记的一致；6.严禁无防护措施触摸电子器件，严禁带电插拔模件；7.接触装置端子，要防止电触击；8.如要拆装装置，必须保证断开所有地外部端子连接，或者切除所有输入激励量。
否则，触及装置内部的带电部分，将可能造成人身伤害；9.对装置进行测试时，应使用可靠的测试仪；10.装置的运行参数和保护定值同样重要，应准确设定才能保证装置功能的正常运行；11.改变当前保护定值组将不可避免地要改变装置的运行状况，在改变前应谨慎，并按规程作校验；12.装置操作密码为：99。
版本声明产品说明书版本修改记录表1098 V1.07I 国网版装置系列化(智能站) V2.00G(I) 2011-057 V1.07 增加死区事件功能,增加故障详细信息功能V2.00G，V2.00G（XX）2010-046 V1.06 根据最新国网试验做相应修改V1.06g，V1.07g 2009-065 V1.05 根据国网标准做相应修改V1.05 2009-034 V1.04 增加IEC61850及数字化变电站部分V1.02 2008-013 V1.03 内容细化，便于理解V1.02 2007-102 V1.02 V1.0 2005-91 V1.01 V1.0 2004-12 序号说明书版本号修改摘要软件版本号修改日期* 技术支持电话：（025）51183084 51183086传真：（025）51183154* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2011年05月第7版第1次印刷目录1 概述 (1)1.1适用范围 (1)1.2保护功能配置 (1)1.3原理特点 (1)1.4辅助功能及结构特点 (2)2 技术数据 (3)2.1额定电气参数 (3)2.2主要技术性能及指标 (3)2.3大气条件 (4)2.4电磁兼容性试验 (4)2.5绝缘和耐湿热性能 (5)2.6机械性能 (5)3 硬件说明 (6)3.1硬件结构说明 (6)3.2外部连接 (6)4 保护原理 (8)4.1母线差动保护 (8)4.2母联（分段）断路器失灵和盲区保护 (18)4.3自动识别充电状态功能 (21)4.4断路器失灵保护 (22)4.5复合电压闭锁与PT断线判别功能 (27)4.6双母线运行方式识别功能 (28)4.7母联（分段）充电过流保护 (30)4.8母联（分段）非全相保护 (31)4.9双A/D逻辑 (31)5 保护配置说明 (33)5.1母联兼旁路 (33)5.2旁路兼母联 (34)5.3母线兼旁路 (36)5.4双母线单分段（双母线三分段） (37)5.5双母线双分段 (38)6 保护整定说明 (40)6.1电流折算 (40)6.2保护整定项目及原则 (40)6.3整定值清单 (43)附录2：装置背板图及虚端子 (54)附录3：装置人机界面及菜单结构 (64)附录4：装置调试与运行 (72)附录5：SG B750装置支持的IEC 61850标准 (76)1 概述我公司针对110kV-750kV电力系统的特点，结合二十多年来在各电压等级母线保护领域内的理论研究成果及成功的现场运行实践经验，提出并采用一整套母线保护新判据，在全新的EDP-01嵌入式系统平台基础上开发研制成SG B750系列数字式母线保护装置。
分析110kV变电站母线保护配置摘要：本文主要为分析100kV变电站母线保护装置自身实际作用和功能，精细化分析变电所主接线方式，明晰变电站母线保护配置原理和特征，对确保变电站可靠、安全运行十分关键。
关键词：110kV变电站；母线保护；配置母线保护始终是变电站母线发生故障的有效防护，处于母线工作运行范围内产生故障动作，可及时跳开母联断路器，及时中断和切除该母线上全部衔接的元件。
但实践中110kV变电站母线保护并未具有统一的标准，相关规范中描述较为灵活，促使母线保护配置更自由，应积极对其展开分析，做好母线保护合理化配置，为后续实践提供参考。
一、110kV变电站主接线方式优劣分析现下部分110kV变电站实际确定主接线方式时，综合性考量供电可靠性、经济性等因素，选取不同的主接线方式，其中多数选取内桥、单母线分段接线，还存在少量的线便组接线，各类接线均具备自身特有的优缺点，体现在以下几方面：（1）内桥接线。
此类接线方式优势在于设备较少，接线明晰简易，引出线切除和投入较为便捷，实际应用灵活度较佳，可选用备用电源自投装置。
不足在于变压器检修或发生故障状况下，应将其中一路电源和桥断路器，且需将变压器两侧隔离开关拉开，按照实际需求投入线路断路器，整个操作程序较多，继电保护装置复杂。
（2）单母分段接线。
该接线方式最佳的优势是接线明晰简易，设备较少，操作较为便捷，有助于扩建和选用成套配电装置。
实际应用中不足在于缺乏可靠性、灵活性，任意元件故障或检修，均可促使整个配电装置停电。
单母线可利用隔开开关分段，但一段母线均发生故障时，需进行短暂性停电，利用隔离开关将故障母线段分开后方可保证并未发生故障区域内正常供电。
（3）线变组接线。
此种方式优势在于体积较小、可靠性较高、安全性能优良，维护较为便捷、检修周期较长等优点。
选用此类接线方式为设备价格高昂，多处于环境条件不佳等变电站内应用。
二、110kV变电站母线保护配置基本原则分析母差保护主要保护变电站母线，其自身作用是电流汇集和配置，母线处于变电站内发挥的作用十分凸显，其整体结构较为简易，多布设于变电站内部，受内部因素干扰较为凸显。

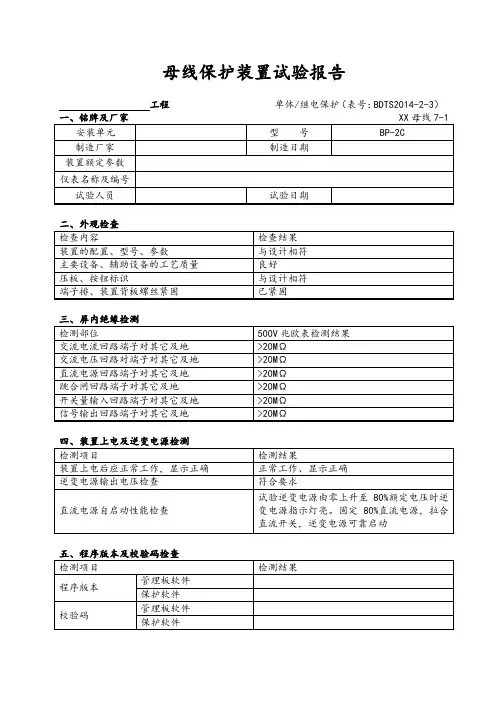

110kV母线保护装置调试报告
安装位置：主控室用途:110kV母差
一.装置电源上电检查:
1.加上直流电源，合装置电源开关，装置直流电源消失时保护不应动作，并应有输出接点以起动告警信号。
直流电源恢复时，装置应能自起动。
2.延时几秒钟，装置"运行"绿灯亮，“信号”绿灯灭，“跳闸”红灯保持出厂前状态(如亮可复归)。
液晶屏幕显示主接线状态。
3.低电压自启动测试:启动值1l0V.
二.程序版本信息:
三.交流采样检查:
1.交流电压采样值2
：
四.开入量检查:
五.开出量检查:
1.信号接点检查:
2.跳闸输出接点检查:
六.保护功能试验
1.比率制动差动保护：
2.复合电压闭锁z
七.绝缘检查:
用500V摇表测量交直流囚路对地绝缘电阻，均大于20MQ。
八. RCS-915微机母线保护装置母线保护装贵与后台综合自动化系统通讯正常。
九.继电保护检验结论:
1.装置各元器件己按照出厂技术要求检验，符合技术要求。
2.保护特性己作调试，符合装置技术要求。
3.保护装置屏内绝缘良好，符合技术要求。
试验负责人:
试验人员:
1.2.3.。
