冷凝器说明书模板

jct冷凝器说明书1. 产品概述JCT冷凝器是一种高效冷却设备，广泛应用于工业生产中的冷却与热回收过程。

本说明书将详细介绍JCT冷凝器的结构、工作原理、使用方法以及注意事项。

2. 结构与组成部分JCT冷凝器由以下几个主要部分组成：2.1 冷却管道：采用高品质铜材制成，具有良好的导热性能和耐腐蚀性。

2.2 高效散热器：采用先进的散热技术，能够有效地将废热散发出去，减少能量损耗。

2.3 控制系统：包括温度控制、压力控制和流量控制等多个模块，确保冷却过程的稳定性和自动化。

3. 工作原理JCT冷凝器通过传递冷却剂与待冷却物之间的热量，使待冷却物的温度迅速下降。

其工作原理如下：3.1 冷却剂的循环：冷却剂在冷却管道中进行循环，通过吸收待冷却物的热量后，被高效散热器冷却并重新循环。

3.2 热量传递：待冷却物通过接触冷却剂，传递热量至冷却剂中，使待冷却物的温度降低，从而实现冷却效果。

4. 使用方法4.1 安装：将JCT冷凝器放置在适当的位置，并确保其稳定性。

连接冷却管道与待冷却物，确保密封可靠。

4.2 开启电源：将冷凝器连接至电源，并打开电源开关。

验证控制系统是否正常启动，并进行必要的设置调整。

4.3 运行监控：监控冷凝器的运行状态，确保冷却效果和能量利用的最佳平衡。

定期清洗冷却管道，保证散热效果。

5. 注意事项5.1 安全操作：在使用JCT冷凝器时，操作人员应按照安全操作规程进行操作，避免发生人身伤害。

5.2 维护保养：定期检查冷凝器各部件的工作状态，及时清洁和更换故障部件，以确保其正常运行和延长使用寿命。

5.3 环境适应：在使用JCT冷凝器时，确保环境温度在适宜的范围内，避免过高或过低的温度对设备运行产生不利影响。

5.4 紧急处理：在出现故障或紧急情况时，应立即切断电源，并寻求专业人员的帮助进行检修和处理。

总结：本说明书对JCT冷凝器进行了全面的介绍，包括其结构、工作原理、使用方法和注意事项等。

通过正确使用和维护JCT冷凝器，可以提高工业生产中的冷却效率，达到节能的目的。

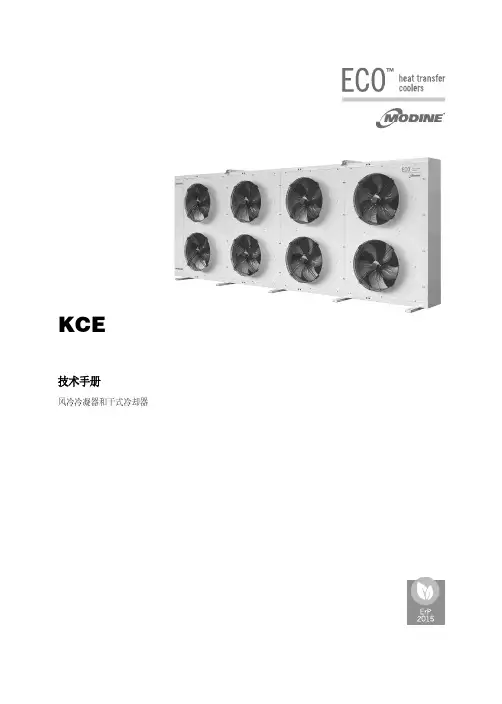

KCE技术手册风冷冷凝器和干式冷却器目 录--重用事项 (3)--KCE – 应用 (3)--KCE W – 应用 (3)--标识 (3)--检验 – 存储 (3)--安装情况 (3)--其他风险 (3)--尺寸特征Ø 500 mm (4)Ø 500 mm “E”；Ø 630 mm (5)Ø 710 mm (6)Ø800 mm (7)Ø800 mm “A”；Ø 910“A” mm (10)Ø910 mm “E”；Ø 910 “E A”；Ø1000 mm； Ø 1000 mm “A” (14)--安装 (16)--电路连接 (18)--所使用风机的技术参数 (19)--与热交换器的连接 (20)--启动前检查 (20)--启动后检查 (20)--正确安装 (20)--拆除可移动部件 (21)--维护 (23)--结束语 (23)重用事项1.该手册作为产品的一部分，在产品的使用期限内，必须妥善保管。

2.在安装和使用产品前，请仔细阅读说明，如有疑问，请联系制造商。

3.由于手册描述的产品是制冷系统的一部分，因此收到产品后不能立即使用，必须先由专业人员安装（请参见“安装和启动”）。

4.不可随意更换产品的零部件。

5.必须按照相关本地法律和特定的项目情况进行安装。

6.如因未遵守该手册的相关指示而导致不便、故障或事故，制造商不承担相关责任。

7.该手册反映的是销售本产品时的技术状态，由于改进设计和制造方法等原因导致手册更新，不再另行通知。

KCE - 应用1.该产品只能被用在专业设计的制冷系统中，错误或不恰当使用造成的后果，制造商不承担任何责任。

2.不可在未指定的情况下使用，否则被视为错误或不当使用。

3.产品描述：该风冷冷凝器配备轴流风机，适用于冷凝被压缩机压缩后的制冷剂。

4.产品的最低保护等级为IP54。

冷凝器使用说明范文冷凝器是一种用于冷凝气态物质的设备，通常用于工业和实验室中。

它通过将气态物质暴露于冷凝器内部的冷却表面，使其迅速冷却并转化为液态。

冷凝器的使用方法和维护非常重要，下面是一份冷凝器的使用说明：1.安全注意事项-在使用冷凝器之前，确保您已经阅读并理解了设备的用户手册和相关安全操作规程。

-使用冷凝器时，请戴上适当的个人防护装备，如手套、护目镜和防护服等。

-在操作冷凝器之前，确保设备与电源断开连接，并将开关置于关闭位置。

-不要在潮湿或可燃物体附近使用冷凝器，并确保其放置在一个干燥、通风良好的地方。

2.准备工作-在使用冷凝器之前，确保冷凝器和周围的工作台面都是干净的。

如果有污垢或杂质，应及时清理干净。

-确保冷凝器所需的冷却介质（如水）已经准备好，并与冷凝器连接。

-根据工作需要，选择合适的冷却介质温度和压力。

3.安装操作-将冷凝器放置在工作台面上，并确定其处于稳定状态。

-如果冷凝器需要与其他设备连接，请确保连接处的密封良好，以防止漏液或泄露。

-根据设备要求，调整冷却介质的流速和温度。

-打开冷却介质的供应阀，使其流经冷凝器，并确保流动平稳。

4.操作注意事项-在使用冷凝器之前，确保您已经了解冷凝器的工作原理和操作步骤。

-在操作冷凝器时，请根据需要适时调整冷却介质的流速和温度，以保持冷凝器的稳定工作状态。

-如果发现冷凝器的冷却效果变差或冷却介质温度升高，请立即停止使用，并检查可能的故障原因。

-不要超过冷凝器的最大工作压力和温度范围，以防止设备损坏或安全事故的发生。

5.日常维护-在使用完冷凝器后，关闭冷凝器的供应阀，并切断冷凝器与冷却介质的连接。

-使用清水或适当的清洁剂清洗冷凝器，并确保将其彻底清洗干净。

-定期检查冷凝器的密封件和管道连接处是否有泄漏或损坏，并及时进行维修或更换。

-如果冷凝器较长时间不使用，请将其储存在干燥通风的地方，并定期进行检查和维护。

请记住，这只是一份基本的冷凝器使用说明，具体的使用方法和维护要求可能因冷凝器品牌和型号而有所不同。

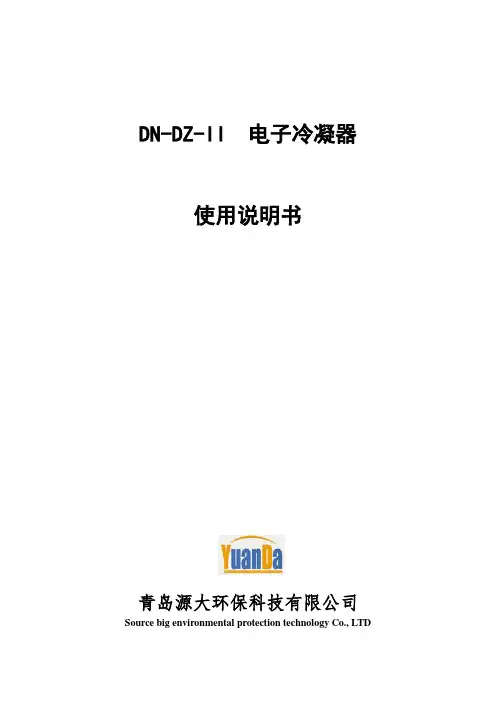

DN-DZ-II 电子冷凝器使用说明书青岛源大环保科技有限公司Source big environmental protection technology Co., LTD1、概述电子冷凝器是用来对气体进行冷凝的装置，用在各种气体分析前的预处理过程中，起到提高分析测定精度的作用。

冷凝器的制冷部分采用半导体致冷器，故该装置具有体积小、重量轻等特点。

DN-DZ-II双路冷凝装置，相当于两台单路冷凝器，即有两组相对独立的气路，在环境温度2℃—40℃，进口气体露点温度2℃—40℃，气体流量1L/min—5L/min 时能将出口气体露点温度保持在 1℃—3℃以内。

当气体流量偏大或气体入口温度偏高时，该冷凝器可用于二级制冷。

冷凝器中气路部分的材质，采用不锈钢及聚四氟乙烯导管，故能使用在各种气体分析装置上，并且冷凝部件设计成可交换的组件，所以便于维修及保养，又因其露点控制精度高，且极其灵敏，从而得到广泛使用。

2、技术参数2．1 外形[参见后面示意图]（1）外形尺寸：240（长）*210（宽）*160（高）mm3（2）安装尺寸：230 mm X 196 mm（3）重量：7kg2．2 性能：（1）正常使用条件下，出口气体露点温度在1—3℃之间（流量为5L/min）。

（2）环境温度超过40℃时，出口气体露点温度将成比例浮动上升，仪器在环境温度达到60℃时，连续使用也不会损坏，当环境温度恢复到40℃以下，又能恢复其性能。

（3）仪器预冷时间：仪器接通电源后，在环境温度40℃时，气体处于不流动状态的预冷时间不超过20分钟。

2．3 极限使用条件：（1）环境温度≥2℃、≤40℃（2）进口气体温度≤100℃[特殊要求可定制]（3）进口气体露点温度≤40℃[当进口气体温度≥100℃时，须定制高温结构且建议流量控制在1~3L/min 左右。

我公司生产的DN-DZ-II双通道电子冷凝器，采用进口耐高温半导体致冷片和特制的冷却结露系统，主要用于气体流量较大或气体入口温度高时的二级制冷，完全可以代替压缩机冷凝器使用。

Z78802.80.05/01N-2400-18冷凝器说明书XX汽轮电机(集团)有限责任公司磁盘（带号）底图号旧底图号归档签名简要说明文件代号页次数量标记编制徐XX 2011.3.28校核王XX 2011.3.28审核王XX 2011.3.29会签刘XX 2011.3.29标准审查郝XX2011.3.29审定批准目次1．作用与工作原理3 2．技术规范3 3．冷凝器的构造3 4．冷凝器的运行与注意事项5 5．冷凝器的清洗6 6．严密性试验6⒈作用与工作原理1.1作用1.1.1冷凝器的作用是建立并维持汽轮机排汽口的高度真空，使蒸汽在汽轮机内膨胀到很低的压力，增大蒸汽的作功能力，从而使蒸汽在汽轮机中有更多的热能转变成机械能，提高循环效率。

1.1.2将排汽转变为凝结水收集起来，以便重新在循环中使用。

由于凝结水是品质最好的锅炉给水，所以收集凝结水对保证锅炉正常运行和提高电厂经济性有着重要的作用。

1.2工作原理本冷凝器为列管表面式热交换器，汽轮机排出的蒸汽进入冷凝器后，其热量被冷却水带走，蒸汽被冷却，凝结成凝结水。

由于在相同压力下蒸汽的体积比水的体积要大很多倍。

例如在0.005MPa(a)汽压的压力下，干饱和蒸汽比水的体积约大28720倍。

所以在排汽冷却的凝结过程中，体积急剧缩小，原来被蒸汽充满的空间就形成了高度真空，在此过程中，不凝结的气体系统中漏入的气体不断地被抽气器抽出，以维持冷凝器的这一高度真空。

⒉技术规范型号N-2400-18型式分列二道制表面回热式（对分制双流程表面回热式）冷却面积2400m2汽轮机排汽量88.3t/h冷却循环水温度20℃冷凝器压力0.0049MPa(a)冷却循环水流量6500t/h（淡水）凝结水温度32.5℃冷却管材料316L不锈钢直管注：供货材质以合同或技术协议为准冷却管规格Φ25×0.7×7562（3920根）冷却水流速 2.1m/s水阻53kPa冷凝器净重39.3t冷凝器运行重量63t冷凝器灌水时重量98t强度设计压力壳侧：-0.1/0.1MPa管程：0.6MPa⒊冷凝器的构造冷凝器的结构简图如下:图1凝汽器结构简图1．——循环水出口2．——外壳3．——进汽室4．——减温减压器5．——管板6．——后水室7．——支座8．——抽气口9．——集水箱10.——前水室11.——循环水进口3.1壳体用12毫米钢板卷圆焊接成。

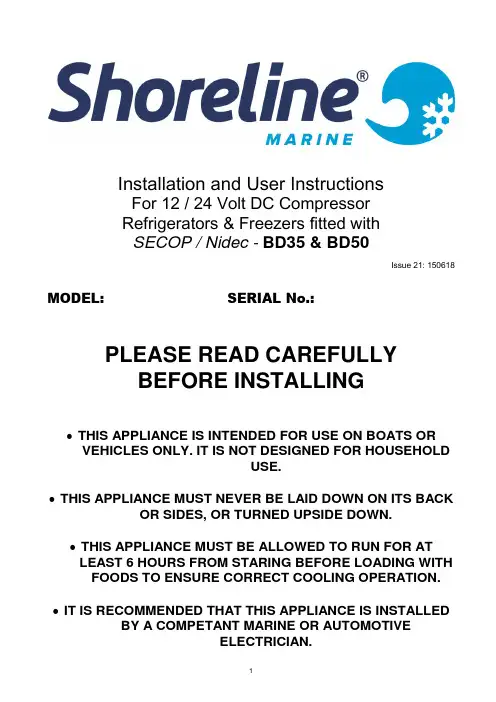

Installation and User InstructionsFor 12 / 24 Volt DC CompressorRefrigerators & Freezers fitted withSECOP / Nidec - BD35 & BD50Issue 21: 150618 MODEL: SERIAL No.:PLEASE READ CAREFULLYBEFORE INSTALLING•THIS APPLIANCE IS INTENDED FOR USE ON BOATS OR VEHICLES ONLY. IT IS NOT DESIGNED FOR HOUSEHOLDUSE.•THIS APPLIANCE MUST NEVER BE LAID DOWN ON ITS BACK OR SIDES, OR TURNED UPSIDE DOWN.•THIS APPLIANCE MUST BE ALLOWED TO RUN FOR ATLEAST 6 HOURS FROM STARING BEFORE LOADING WITHFOODS TO ENSURE CORRECT COOLING OPERATION. •IT IS RECOMMENDED THAT THIS APPLIANCE IS INSTALLED BY A COMPETANT MARINE OR AUTOMOTIVEELECTRICIAN.INTRODUCTION -Thank you for choosing SHORELINE for your mobile cooling needs. This appliance is manufactured using the very latest ‘low-energy’ compressor technology. To ensure that this appliance consumes the least amount of DC power, we ask you to read these instructions carefully before installing. •CLEANING YOUR APPLIANCE -Your appliance is easy to keep clean. Regular cleaning is important for health reasons.Exterior: Use a good wax polish, which will clean and polish the appliance in one easy application. Do not use an aerosol polish as the spray may damage or discolour plastic parts.Interior: Before using for the first time, and before reusing after a period on not being used, the interior of your appliance should be wiped with a cloth dampened with a solution of one teaspoon of Bicarbonate of Soda to one litre warm water and dried thoroughly.DO NOT use soaps, wire wool, scouring powders or disinfectants of any type.•POSITIONING -To operate correctly and efficiently, your appliance must have sufficient air ventilation around the rear; sides and top, to ensure the free flow of heat generated from the compressor and condenser during the cooling operation. This is most important on those models w ith ‘side skin’ condensers; i.e. if it has no black pipe-work on the rear exterior wall of the appliance.Position the appliance on a level floor using the adjustable front levelling foot where fitted, and allow at least 25 mm clearance above, to each side, and to the rear to provide sufficient air gap between the appliance and the adjacent galley walls. Re-position any interior shelves or storage trays correctly to ensure vibration free operation.Important - DO NOT OBSTRUCT the top or rear of the appliance or the condenser heat will not be able to escape and overheating could occur.This will result in excessive running periods of the compressor andreduce the life of your appliance.Remember - Better air flow means shorter running periodsand lower energy consumption.•CONNECTION -Your appliance can be powered from either a 12 or 24 Volt DC supply. Once connected to the power, the compressor electronic unit will automatically calibrate to the applied voltage.Warning - Connection direct to a 240-Volt AC mains power supply will result in irreparable damage to the compressor electronic control unit.Your DC power connection must be made to the terminals marked + and - at the top of the electronic control unit.Note - If the DC wires are reversed in their polarity then the appliance will not operate - refer to the Data Sheet at the rear of this booklet for correctpolarity.Only models fitted with an internal light are supplied with short RED and BLACK cable tails ready for connection to the battery supply cable. These are supplied with an LED interior lamp that works on both 12 & 24 Volt.Caution – The interior lamp is connected directly off the DC battery feed. If the light is allowed to be on for long periods, i.e. the door left open, this could cause overheating of the lamp and the surrounding lamphousing.A fuse rated for 15 Amp (Max) for 12-volt installations, or 7.5 Amp (Max) for 24-volt installations, must be fitted to the POSITIVE lead from the battery to protect the appliance. To allow power isolation of your appliance, a switch rated for 20 Amp (12 volt) switch, or 10 Amp (24 volt) should be fitted close to the appliance.•CABLE SIZES -Connection from the battery to your appliance should be made using a cable size selected from the chart below:A Copy of the Danfoss Compressor Motor Data Sheet can be found at the back of this booklet for your reference.•BATTERY PROTECTION –To protect your battery from any permanent damage, your appliance is fitted with an automatic low voltage cut-out protector. This will cut the power supply to the appliance if the battery voltage falls below the limit stated below:In addition, your appliance is fitted with a RED low-voltage LED alarm warning light. This is either mounted into the thermostat housing, the top facia, or behind the interior lower storage container. This indicator is continually OFF during normal operation. If the battery voltage falls below the limits stated above, this indicator will begin to flash once every 4 or 5 seconds to warn that the battery supply is low and that the appliance is no longer running.Warning - Low voltage limits are to be measured at the compressor electronic control unit. Beware of voltage drop over long cable lengths and through any cable connections and isolation switches of insufficient rating. Other electrical equipment, i.e. water pumps, should NOT be installed along the same cables supplying the appliance as low-voltage tripping can occur when these are switched on. •APPLIANCE OPERATION –The cold control or thermostat can be manually adjusted from position 1 (WARMEST / FULLY ANTI-CLOCKWISE) to position 5 or Higher (COLDEST / FULLY CLOCKWISE). It is recommended that a position somewhere between 1 and 3 is most suitable. Allow your fridge or freezer to operate for at least six hours from staring before loading with foods to ensure its correct operation. To achieve the optimum storage temperature for your food products, refrigerators should hold an average internal temperature of +5ºc, and freezers and freezer compartments below -12ºc. If your appliance is holding temperatures colder than these recommended settings, the appliance will be running unnecessarily. In ambient temperatures approaching +32ºc the motor compressor will be running for longer periods.Note - Correct storage temperatures inside the appliance cannot be ensured in ambient temperatures warmer than +32ºc.Note - These 12/24 Volt DC freezers are designed to store pre-frozen foods, not to freeze down large quantities of fresh foods. Expect the motor compressor to run for very long periods without cutting off if you attempt to freeze quantities of fresh foods.Caution: If the room temperature drops below +16ºc the freezer section in two-door fridge/freezers and refrigerators with freezer compartments may begin to defrost and may reduce the life of your frozen foodsCaution: If the room temperature starts to rise above +25ºc the motor compressor will begin to run for longer periods and consequently require more battery power. Room temperatures above +30ºc could result in correct storage temperatures not being maintained inside theappliance.If you intend to leave the appliance operating for longer periods in cold weather we suggest you remove the contents of the freezer compartment. The refrigerator section will continue to operate normally within correct storage temperatures.You may notice some unusual noises particularly if the fridge or freezer in placed in a quiet location. Most of these are perfectly normal, but you should be aware of them. Gurgling, Whooshing: these are the noises caused by the circulation of the liquid refrigerant in the cooling systems. These types of noises have become more pronounced since the introduction of CFC free gases. This is not a fault and will not affect the performance of your refrigerator or freezer. Humming, Purring or Pulsating: This is the compressor motor working as it pumps the refrigerant around the system.•DEFROSTING -It is necessary to regularly defrost your appliance in order to ensure efficient operation. The frost build up in the freezer compartments should not exceed 6 mm in thickness before defrosting. Use a PLASTIC scraper to keep the frost build up to a minimum. Freezers should be defrosted when the ice build-up becomes greater than 10mm.Before starting, ensure your food products are stored temporarily in an insulated container to minimise any temperature rise, particularly any frozen products. DO NOT re-freeze frozen foods if they have defrosted.To defrost your appliance, isolate the power to your appliance. Allow the defrost water to collect in plastic tray (where fitted) beneath the ice compartment. When defrosting is completed, remove the drip tray, empty theLarder refrigerator models and the refrigerator section in fridge/freezers will defrost automatically. You will notice frost or ice or water droplets down the inside back wall – this is normal. This moisture will drip out of the drain hole into the evaporation tray mounted above the motor/compressor unit at the rear. It is important to keep food stuffs and food containers clear of the rear wall and to keep the drain hole clear using a proprietary pipe cleaner, or the pipe stick if provided.Caution - Do not use sharp instruments to remove frost build-up as this could result in damage to the cooling plates or shelves. •AFTER SALES SERVICE –In the unlikely event of you experiencing problems with your appliance, please refer to the attached electrical fault analysis sheet. If you require any additional service information, contact your installer or you may contact Shoreline at the address below, quoting your appliance model number and serial number as displayed on the inside of your appliance.SHORELINE (UK) LTD16-17 Martello Enterprise Centre, Courtwick Lane,Littlehampton, West Sussex. BN17 7PA. England.Tel: + 44 (0)1903 733 877E-mail:*********************Web: NOTES -。

目录一、产品介绍 (2)二、冷凝器的规格 (2)三、基本技术数据 (2)四、结构与功能 (3)五、设备的操作 (3)六、设备的清洗和维护 (4)七、注意事项 (5)八、售后服务承诺 (5)九、合格证 (7)十、配置表 (7)一、产品介绍采用不锈钢材质制造，特别适合于制药、化工、生化、农副产品、水产品深加工、食品等行业的稀料液的蒸发浓缩操作，根据工艺的不同，可用于对水蒸气、有机蒸汽的冷凝等等，冷却介质可以为冷却水和冷媒，可根据用户的工艺要求进行选择，本产品可广泛用于各种需加热或冷却操作工序中，具有结构紧凑简单，成本低，使用方便及性价比高等特点。

二、冷凝器的规格型号本公司生产的冷凝器的型号规格如下：依据换热面积分为：4㎡，6㎡，8㎡，10㎡，15㎡，20㎡，25㎡，30㎡，35㎡。

等。

还可根据客户所需实际换热面积定做。

三、基本技术数据四、结构及功能本固定管板列管换热器的结构，主要部分是由不锈钢封头、不锈钢筒体、高效换热管、管板、管箱、管箱及筒体法兰、鞍座等部件构成。

筒体管板形成的内腔构成壳程，管箱换热管的空间构成管程。

经过管、壳程的不同的冷热流体通过对流、热传导及热辐射等方式进行换热，从而达到工艺所需冷却或加热的目的。

本产品可用于诸如蒸发器中的加热器、冷却器等。

因换热管不易清洗，所以换热管一般走清洁且不易结垢的流体以防止堵塞换热管。

五、设备的操作1、设备使用前应检查各法兰螺丝是否松动，密封垫圈是否良好。

2、使用前按1.25倍的操作压力分到进行水压试验，保压二十分钟无泄漏方可投产。

3、本设备使用前用清自来水进行20分钟左右清洗循环即可了。

4、在管路系统中应设有放气阀开启后应排出设备中空气防止空气停留在设备中，降低传热效果。

5、冷热介质进出口接管之安装，应严格按出厂铭牌所规定方向连接。

否则，没能发挥设备最佳性能。

6、在冷凝器进出口应安装上压力表，确保不要超压使用。

六、设备的清洗和维护1、一般情况可不解体清洗，用水以与介质流动反方向冲洗，可冲出杂物，但压力不得高于工作压力，也可用对不锈钢无腐蚀性的化学清洗剂清洗。

RK-LNQ04冷凝器说明书REV：09-11注意请在安装操作之前仔细阅读此说明书，以避免不必要的意外伤害事故，对由不正当操作以及未授权情况下擅自打开机箱操作或者改动设备所引起的后果不承担任何责任。

1目录一 .概述： (3)二．相关参数： (4)三．外观尺寸： (4)四.安装接线 (5)3.1安装 (5)3.2接线 (5)五．调试 (6)配置一、以进口控温元件欧姆龙E5CWL为例 (6)配置二、以国产控温元件XMTG-6812为例 (7)六．仪器故障排除 (10)2一 .概述：RK-LNQ04系列冷凝器用于各种分析仪器的样气预处理系统，采用的是压缩机冷却除湿原理，具有脱水效率高、精度高等特点；具体特点如下：1.1安装简单，采用的是19英寸5U标准机柜安装，与众多的分析仪器机柜一致，可以直接插入标准机柜内螺钉固定，外观精致；1.2可靠设计，采用的压缩机制冷冷却，特制的热交换器最大限度的冷却样气，压缩机不间断运行，避免频繁启动对压缩机寿命的影响；1.3双通道脱水，样气通过初级冷却除水后为保证样气脱水效率高，再次对样气进行冷却脱水，脱水效率高达97%；1.4高精度控制，采用能量中和控制理论，运用智能PID对热交换器进行温度调节，使热交换器温度恒定在设定温度，控制误差±0.2℃；1.5故障报警输出，当热交换器温度高于设定值时，输出报警信号，可以是开关量信号，也可以是有源输出（220V AC）控制取样泵或者阀门，最大限度的保护分析仪器；1.6环保无污染，压缩机制冷剂采用的是R134a对大气臭氧无污染，绿色环保，制冷效果好；1.7系统结构如下：34二．相关参数：外观尺寸：485×340×220mm(L ×W ×H) 控制精度：±0.2℃ 环境温度：+5℃—43℃ 环境湿度：＜85%RH 样气输入温度：＜80℃ 样气流量：＜180L/h 样气输出露点：4℃ 样气接口尺寸：Φ6排水接口尺寸：Φ6/Φ10可选 接口方式：标准细螺纹M6×1.25 密封材质：聚四氟乙烯 电气接口：PDU 插座 防护等级：IP20 仪器重量：18kg工作电压：AC220V ±10﹪ 功 率：＜400W 绝缘电阻：＞40M Ω 绝缘强度：＞1500V 预热时间：＜15min三．外观尺寸：5四.安装接线3.1安装3.1.1将开箱的仪器检查外观是否有损伤，把气室放入冷凝器的冷包中，然后把仪器插入要安装的机柜相应的孔位上，并用螺钉将前面板固定在机柜的架构上；（注意：在仪器的搬运过程中不要将仪器倒置，否则会造成仪器的损坏）;3.1.2连接气路和排水管，将样气管上穿入不锈钢的螺母压环内，然后再穿入密封圈并将螺母固定在气室的红色接口上，蓝色接口为样气的出口；在将样气连接到下级冷却气室的红色接口再次冷却，蓝色接口接到下级预处理或者是分析仪上； 3.2接线6电源：电源电压为220VAC ，将电源线插头插入图中的电源插座上，启动开关仪器便可以正常工作；报警：报警输出为有源220VAC 输出，用于控制电磁阀或者采样泵，直接将相关设备的接头插入图中的三角插座即可；五．调试配置 一、以进口控温元件欧姆龙E5CWL 为例配置二、以国产控温元件XMTG-6812为例789 错误显示（故障诊断）开机后预热大约15分钟后，温控表显示温度在4℃左右，本仪器出厂前已经经过调试和检测，内部参数除报警设定值需要客户根据实际现场参数设置外，其余参数请不要擅自修改；RK-LNQ04冷凝器说明书六．仪器故障排除10。
