Liebert.PEX 系列空调用户手册1.产品介绍本章介绍Liebert.PEX 系列空调的功能特点、主要部件、运输和储藏环境要求。
1.1.型号说明Liebert.PEX 系列空调型号说明见图1-1 所示。
图1-1型号说明1.2.产品简介Liebert.PEX 系列空调是一种中大型的精密环境控制系统，适用于设备室或计算机房的环境控制。
旨在保证精密设备诸如敏感设备、工业过程设备、通信设备和计算机等设备拥有一个合理的运行环境。
Liebert.PEX 系列空调具有高可靠性，高显热比以及大风量的特点，配置能适应不同水质的远红外加湿器，并兼容 R407C环保制冷剂，以适应国际上对环保冷媒的要求。
根据冷却方式可分为风冷系列和水冷系列。
风冷系列Liebert.PEX 风冷系列空调包括室内机和室外机两部分。
标配 Liebert.PEX 冷凝器，通过压力调节风机的转速，能在满足系统冷却需求的基础上最大限度地减少对环境的噪声污染。
Liebert.PEX 风冷系列空调还可选配 Liebert.PEX 低温型室外机 CD（S）F_S 系列，使机组在室外最低环境温度－29℃时能正常制冷运行。
更低的使用温度请咨询艾默生网络能源有限公司。
水冷系列Liebert.PEX 水冷系列空调为一体化结构，采用高效板式换热器，具有结构紧凑、能效比高、对室外环境噪声污染少等优势。
1.3.主要部件1.3.1.室内机Liebert.PEX 系列空调室内机包括压缩机、蒸发器、加热器、风机、控制器、远红外加湿器、热力膨胀阀、视液镜、干燥过滤器等部件。
对于水冷系列，室内机还包括板式换热器、水流量调节阀。
压缩机采用 Copeland 高效涡旋压缩机，振动小、噪声低、可靠性高。
Rotalock（丝口）连接方式使维护更方便。
蒸发器采用高散热效率的翅片管换热器。
针对具体机型对分配器进行设计和验证，保证制冷剂在每个回路分配的均匀性，极大地提高了换热器的利用率。

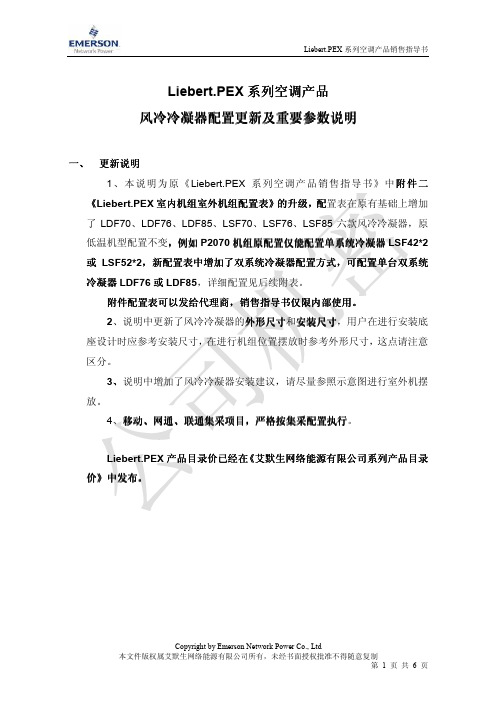

![CMU产品部函(2009)07号 附件：Liebert[1].P EX风冷冷凝器配置更新及重要参数说明](https://img.taocdn.com/s1/m/071f9ae84afe04a1b071de5d.png)
艾默⽣-PEX空调技术参数说明投标货物型号及主要技术参数说明⼀、前⾔针对机房空调市场不断发展的现状，为了提⾼我司机房空调在市场上的竞争能⼒，满⾜客户⽇益严格的性能要求，公司推出了 Liebert.PEX 系列机房空调产品，该系列产品在⾼可靠性、灵活性、⽣命周期内节能等⽅⾯具有明显的市场竞争优势。
Liebert.PEX 系列产品是基于艾默⽣全球研发与设计平台的⾼端机组，针对全球销售，全球同步上市。
⼆、整机系统说明Liebert.PEX 系列空调产品在送风⽅式上分为上出风和下出风两类产品，在系统配置上分为风冷型、⽔冷型、⼄⼆醇冷却、冷冻⽔型。
上送风机组外观下送风机组外观1、容量说明Liebert.PEX 系列机组增加了⼤容量机组，最⼤容量机组 P3100 制冷量达到了 100kW （8.6 万⼤卡），。
2、制冷系统配置说明为了加强 Liebert.PEX 机组在市场上的竞争能⼒，除了在⼤容量机组上采⽤双压缩机制冷系统外，也推出了⼤容量单压缩机制冷系统的机组，单压缩机系统最⼤制冷量达到了 53kW ，具有很强的市场竞争⼒。
在产品性能⽅⾯ Liebert.PEX 机组的单压缩机⼤容量系统 P2045 和 P2055 采⽤双风机双电机系统结构，使送风系统的功能更强⼤，调节范围更宽。
当机房有多台机组同时使⽤时，单系统机组可以作为⼀个模块来应⽤，不会影响整个机房的整体性能。
关于压缩机、风机数量，以及结构、冷量、主机尺⼨的描述见下表。
下表中的冷量数据为风冷、⽔冷机组下送风机型的数据，除冷量数据外，其它数据与上送风机型相同。
Liebert.PEX 系统描述简表3、风机系统机组送风机外余压可以根据⽤户要求进⾏⾮标调整，对于风帽送风机外余压标准为25Pa，地板下送风标准为75Pa，对于风道送风产品标准送风压⼒为100Pa，风压调整范围为25～200Pa。
超过200Pa 的风压要求请提前向公司申请。
4、电加热器加热量标准为⼀级，在需要增加加热量时可以增加第⼆级加热器。
LIEBERT空调操作及维修说明书目录第一章LIBERT空调概述第二章标准微处理器(SM)控制操作2.1 基本部分2.2 控制设定值2.3 4步/多步制冷系统性能2.4 报警系统2.5 控制特性第三章高级微处理器(AM)控制系统的操作3.1 基本情况3.2 状态显示3.3 主菜单3.4 运行状态/报警记录3.5 设定点/设置3.6 日期和时间3.7 状态显示3.8 控制电路板第四章高级图文显示微处理器(AG)控制系统的操作4.1 基本情况4.2 状态显示4.3 主菜单【主菜单/退出】〈MENU/ESC〉4.4 检查/设定报警4.5 运行状态4.6 检查/控制设定点4.7 设置系统4.8 执行自诊断4.9 日期和时间4.10 图型显示4.11 模拟/数字量输入4.12 检查运行时间记录4.13 微处理控制电路板第六章报警说明6.1 标准报警6.2 选购的用户报警第七章部件的运作与日常维护7.1 系统的测试1LIEBERT空调操作及维修说明书7.2 过滤网7.3 风机组件7.4 制冷系统7.5 加湿器7.6 远红处加湿器自动清洗系统第八章系统检查与故障排除8.1 症状\可能原因与排除8.2 月维护检查项目附录1 DELUXE SYSTEM3 (AM,AG)电气控制线路图附录2 DELUXE SYSTEM3 (SM)电气控制线路图附录2-1 AM、AG电路图说明附录2-2 SM电路图说明附录2-3 用语解释2LIEBERT空调操作及维修说明书第一章LIBERT空调概述Liebert空调系统简述1.1.2 空调系统简述Liebert豪华型环境控制系统，含有多种类型与系列，其控制可以采用标准微处理器控制（SM级），高级微处理器控制（AM级）或采用带图型显示的高级微处理器控制（AG 级）。
这些系统可以是风冷型，水冷型或乙二醇冷却型，主要是根据其选择的排热方法而定，例如，目前绝大多数用户皆选用冷型，即利用温度较低的室外新风来冷却冷凝器的工作介质。
（艾默生）力博特PEX系列恒温恒湿空调介绍一、PEX系列描述二、PEX系列技术参数1、同等制冷量条件下，占地面积最小。
侧面及背面不需要维护空间，前面只需要600mm维护空间。
2、可拆卸后搬运，保证重新组装与整机无差别，适合特殊场地搬运（如利用小电梯或狭小通道）。
3、快速除湿功能设计，能有效的降低除湿能耗。
4、Copeland（艾默生子公司）涡旋式压缩机，能效比高，运行可靠。
5、大表面积的 V 型蒸发器盘管，使热交换更快，更有效率，“V”型结构有利于蒸发器表面的空气分配更加均衡，确保节能。
6、6秒可以产生纯净蒸汽的远红外加湿系统，湿度控制精确，可以适应各种水质，清洗维护方便。
7、大屏幕LCD全中文显示屏，图形化显示多种信息，并提供帮助菜单。
8、提供先进的i微处理控制器，强大的联机控制功能。
✧控制精确，PeX系列空调系统能精确地进行温湿度控制。
温度可设定在±1℃，湿度可设定在±1%RH。
✧能效高，PeX系列空调采用了Copeland高效涡旋压缩机。
该压缩机具有独特的V字形翅片管式换热器和精细设计的分液头，使得空调内部流场更加均匀，冷媒分配更加合理，从而极大地提高了换热器的换热效率，使整机达到高效节能的效果。
✧方便耐用：经久耐用的机件，结构紧凑，整体尺寸小；独特的碳钢铆钉铆接的骨架机身，既稳定坚固又容易拆分，可以实现极限条件下搬运；内外两层，中间采用防火隔热棉，机身内的保温性能良好；one-bay、two-bay、three-bay结构件通用性较高，大大降低了易消耗件（如过滤网等）的规格。
✧采用真正的模块化设计思路。
生产的单制冷回路/双制冷回路 PEX系列精密空调，可以提供单机的制冷量为20KW至100KW，并可组合在一起。
即能满足现阶段的使用，又能适应未来发展的需求，具有非常广泛的应用范围。
✧应用高能效比的谷轮(Copeland,艾默生子公司，世界上最大的涡漩式压缩机生产厂) 公司涡漩式( SCROLL )压缩机。
