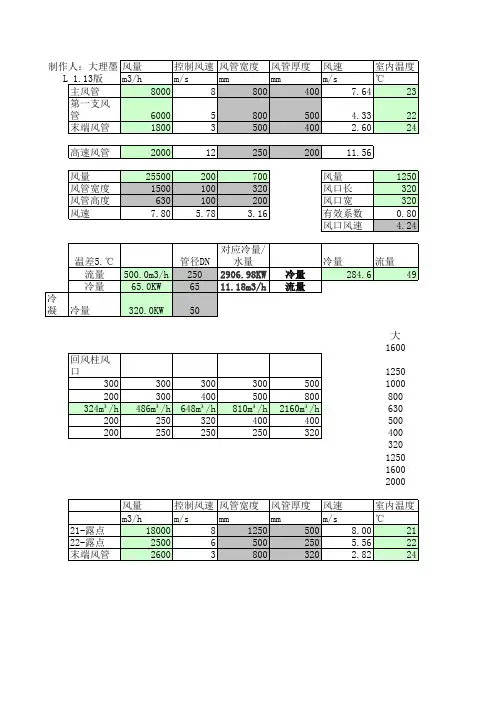

风管尺寸、风量、板材厚度表

镀锌板风管摩擦阻力表室风管风速选择表1、低速风管系统的推荐和最大流速m/s2、低速风管系统的最大允许速m/s注：民用住宅≤35dB（A），商务办公≤45dB（A）。

四、室风口风速选择表1、送风口风速m/s2、以噪音标准控制的允许送风流速4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系9、顶棚散流器送风量10、侧送风口送风量五、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：（1）人不经常停留的地方; （2）房间的边和角; （3）有利于气流的组织。

2、标准型号风盘所接散流器的尺寸表-办公室注:办公室推荐送风口流速:2.5-4.0m/s风机盘管接风管的风速：通常为1.5—2.0m/s之间，不能大于2.5m/s，否则会将冷凝水带出来。

3、散流器布置散流器平送时，宜按对称布置或者梅花型布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风围（面积）的长宽比不宜大于1：1.5，送风水平射程与垂直射程（平顶至工作区上边界的距离）的比值，宜保持在0.5~1.5之间。

实际上这要看装饰要求而定，如250*250的散流器，间距一般在3.5米左右，320*320在4.2米左右。

4、空调房间允许最大送风温差℃舒适性空调的送风温差送风高度H小于等于5m，送风温差小于等于10度；送风高度H大于5m，送风温差小于等于15度。

为防止出风口结露，应使送风干球温度高于室空气的露点温度2-3度。

5、工艺性空气调节空调房间允许最大送风温差.注:生活区或工作区处于下送气流的扩散区时,送风温差应通过计算确定。

民用建筑最小新风量《空调通风工程系统运行管理规》(征求意见稿)：空调通风系统运行期间，新风量宜满足下表的规定值，或者满足空气调节房间二氧化碳浓度小于0.1%。

民用建筑主要房间人员所需新风量〔m3/（h·P）〕《采暖通风与空气调节设计规》（报批稿）第3.1.9条：（强制性条文）建筑物室人员所需最小新风量，应符合以下规定：①民用建筑人员所需最小新风量按现行有关卫生标准确定；②工业建筑应保证每人少于30 m3/h的新风量。

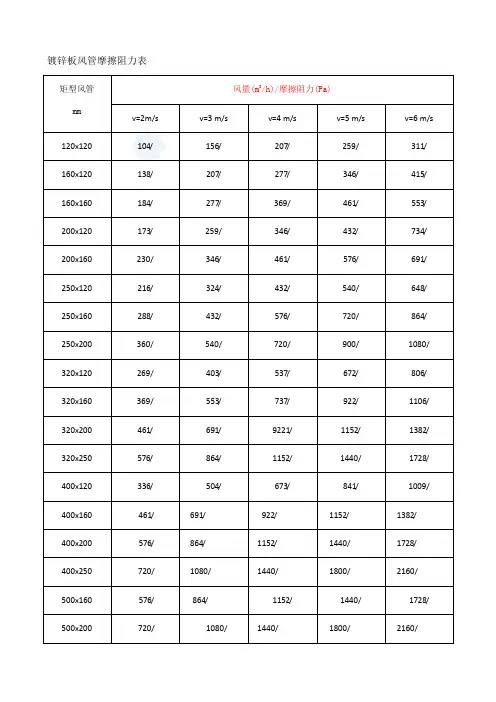

镀锌板风管摩擦阻力表矩型风管mm风量(m3/h)/摩擦阻力(Pa)v=2m/s v=3 m/s v=4 m/s v=5 m/s v=6 m/s120x120104/156/207/259/311/ 160x120138/207/277/346/415/ 160x160184/277/369/461/553/ 200x120173/259/346/432/734/ 200x160230/346/461/576/691/ 250x120216/324/432/540/648/ 250x160288/432/576/720/864/ 250x200360/540/720/900/1080/ 320x120269/403/537/672/806/ 320x160369/553/737/922/1106/ 320x200461/691/9221/1152/1382/ 320x250576/864/1152/1440/1728/ 400x120336/504/673/841/1009/ 400x160461/691/922/1152/1382/ 400x200576/864/1152/1440/1728/ 400x250720/1080/1440/1800/2160/ 500x160576/ 864/1152/1440/1728/ 500x200720/1080/1440/1800/2160/500x250900/1350/1800/2250/2700/ 500x3201152/1728/2304/2880/3456/ 500x4001440/2160/2880/3600/4320/ 630x160726/1089/1452/1814/2177/ 630x200907/1361/1814/2268/2722/ 630x2501134/1701/2268/2835/3402/ 630x3201452/2177/2903/3629/4355/ 630x4001814/2722/3629/4536/5443/ 630x5002268/3402/4536/5670/6804/ 800x160922/1382/1843/2304/2765/ 800x2001152/1728/2304/2880/3456/ 800x2501440/2160/2880/3600/4320/ 800x3201843/2765/3686/4608/5530/ 1000x2001440/2160/2880/3600/4320/ 1000x2501800/2700/3600/4500/5400/ 1000x3202304/3456/4608/5760/6912/室内风管风速选择表1、低速风管系统的推荐和最大流速m/s应用场所住宅公共建筑工厂推荐最大推荐最大推荐最大室外空气入口空气过滤器加热排管冷却排管淋水室风机出口主风管支风管（水平）支风管（垂直）2、低速风管系统的最大允许速m/s应用场所以噪声控制主风管以摩擦阻力控制送风主管回风主管送风支管回风支管住宅公寓、饭店房间办公室、图书馆大礼堂、戏院银行、高级餐厅百货店、自助餐厅工厂室内允许噪声dB（A）主管风速m/s支管风速m/s25-353-4≤235-504-62-3注：民用住宅≤35dB（A），商务办公≤45dB（A）。

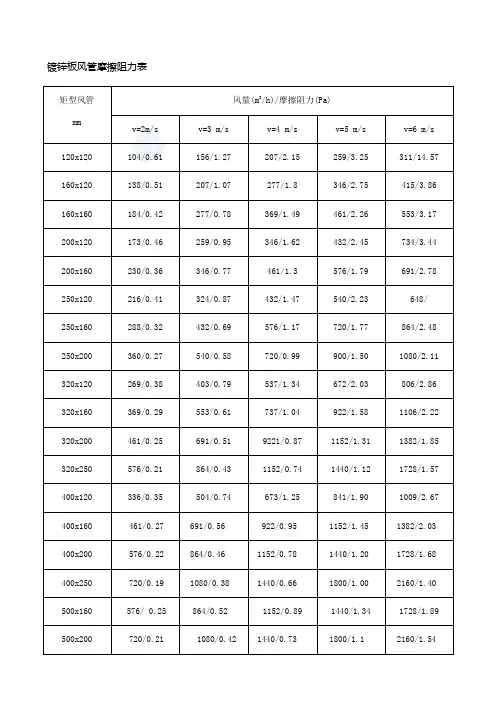

镀锌板风管摩擦阻力表104/0.611152/0.142722/0.22室内风管风速选择表1、低速风管系统的推荐和最大流速m/s室外空气入口2、低速风管系统的最大允许速m/s注：民用住宅≤35dB （A ），商务办公≤45dB （A ）。

四、室内风口风速选择表 1、送风口风速4m/s 2、以噪音标准控制的允许送风流速m/s3、推荐的送风口流速m/s4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s门下部百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系0.380.38--1.529、顶棚散流器送风量1.52.010、侧送风口送风量2.5501000*75五、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：（1）人不经常停留的地方; （2）房间的边和角; （3）有利于气流的组织。

2、标准型号风盘所接散流器的尺寸表-办公室注:办公室推荐送风口流速:2.5-4.0m/s风机盘管接风管的风速：通常为1.5—2.0m/s之间，不能大于2.5m/s，否则会将冷凝水带出来。

3、散流器布置散流器平送时，宜按对称布置或者梅花型布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围（面积）的长宽比不宜大于1：1.5，送风水平射程与垂直射程（平顶至工作区上边界的距离）的比值，宜保持在0.5~1.5之间。

实际上这要看装饰要求而定，如250*250的散流器，间距一般在3.5米左右，320*320在4.2米左右。

4、空调房间允许最大送风温差℃8.3 10舒适性空调的送风温差送风高度H小于等于5m，送风温差小于等于10度；送风高度H大于5m，送风温差小于等于15度。

为防止出风口结露，应使送风干球温度高于室内空气的露点温度2-3度。

5、工艺性空气调节空调房间允许最大送风温差.民用建筑最小新风量《空调通风工程系统运行管理规范》(征求意见稿)：空调通风系统运行期间，新风量宜满足下表的规定值，或者满足空气调节房间内二氧化碳浓度小于0.1%。

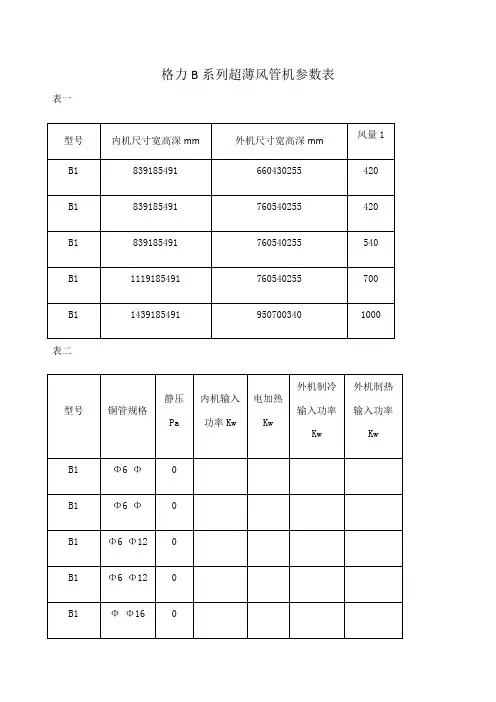

格力B系列超薄风管机参数表表一
表二
表三
格力A2系列风管机参数表一
表二
表三
直流变频一拖一风管机参数表表一
表二
表三
注：直流变频一拖一风管机型号中带有S的机型,表示该机型带有提升水泵;
配管长度及冷媒添加
R22小风管机——14Kw
R410a直流变频风管机——
注：
1、标准管长为5米;当连接管L小于或等于5米时,不需要添加制冷剂;如连接管超过5
米以液管为准,则需要追加制冷剂,上表中列出各种型号连接管每米所需制冷剂的量;
2、连接管越长,制冷量和制热量衰减越大;。

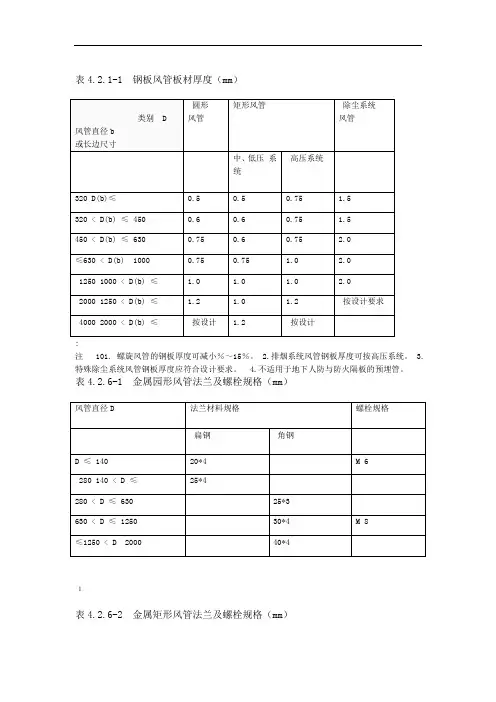

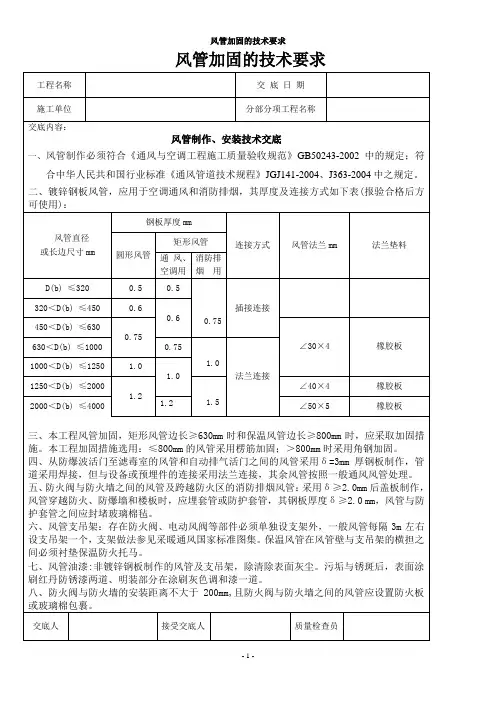

表4.2.1-1 钢板风管板材厚度（mm）:注 101.螺旋风管的钢板厚度可减小％～15％。

2.排烟系统风管钢板厚度可按高压系统。

3.特殊除尘系统风管钢板厚度应符合设计要求。

4.不适用于地下人防与防火隔板的预埋管。

表4.2.6-1 金属园形风管法兰及螺栓规格（mm）1表4.2.6-2 金属矩形风管法兰及螺栓规格（mm）表4.2.1-2 高、中、低压系统不锈钢板风管板材厚度（mm）不锈钢法兰材料规格 (GB50243-97)2表4.2.1-3 中、低压系统铝板风管板材厚度（mm）铝法兰材料规格 (GB50243-97)表4.2.2-1 中、低压系统聚氯乙烯园形风管板材厚度（mm）3表4.2.7-1 聚氯乙烯园形风管法兰及螺栓规格（mm）表4.2.2-2 中、低压系统聚氯乙烯矩形风管板材厚度（mm）表4.2.7-2 聚氯乙烯矩形风管法兰及螺栓规格（mm）4表4.2.2-3 中、低压系统有机玻璃钢风管板材厚度（mm）表4.2.7-3 有机、无机玻璃钢风管法兰及螺栓规格（mm）5风管的支架如何计算风管的量已经计算出来了，但是风管支架怎么计算呢？有没有什么规范、要求之类的？薄钢板通答：你看看定额的计算规则一、薄钢板通风管道制作与安装的有关说明： 5.风管道制作安装项目中，包括弯头、三通、变径管、天圆地方等管件及法兰、加固框和二、吊托支架的制作用工，但不包括过跨风管落地支架。

落地支架执行设备支架项目。

三通、净化通风管道制作安装子目中包括弯头、净化通风管道制作安装的有关说明： 1.变径管、天圆地方等管件及法兰、加固框和吊托支架，不包括过跨风管落地支架。

落地不锈钢吊托 2. 三、不锈钢板通风管道制作安装的有关说明：支架执行设备支架项目。

风管制作安装项目中包括管件，但不包括法兰和吊托支架；4.支架使用本章的项目。

四、铝板通风管道制作安装的有关说法兰和吊托支架应单独列项计算执行相应项目。

风管制作安装项目中包括管件，但不包括法兰和吊托支架；法兰和吊托支架应明： 2.风管制作安 2.五、塑料通风管道制作安装的有关说明：单独列项计算执行相应项目。

风管制作施工工艺标准（QB-CNCEC J0801-2004）l 适用范围本施工工艺标准适用于建筑工程通风与空调分部工程中送排风系统、防排烟系统、除尘系统、空调风系统、净化空调系统等子分部工程中风管与配件制作分项工程。

包括金属风管、非金属风管与复合材料风管或风道的加工、制作。

2 施工准备2.1 原材料、半成品的要求所使用的板材、型材等主要材料应符合现行国家有关产品标准的规定，并具有合格证明书或质量文件。

钢板、不锈钢板、铝板的厚度按设计执行，当设计无规定时，钢板厚度不得小于表⑴的规定；不锈钢板的厚度不得小于表⑵的规定；铝板的厚度不得小于表⑶的规定。

普通薄钢板要求表面平整光滑，厚度均匀，不得有裂纹、结疤等缺陷；镀锌钢板要求表面平整光滑，有镀锌层的结晶花纹，无明显锈斑、起皮、镀锌层脱落等弊病；不锈钢板应厚度均匀，表面光洁，板面不得有划痕、刮伤、锈蚀和凹穴等缺陷，加工和堆放避免与碳素钢材料接触；铝板应光泽度良好，无明显的磨损,表面不应有划伤等缺陷。

塑料复合钢板的表面喷涂层应色泽均匀，厚度一致，且表面无起皮、分层或部分塑料涂层脱落等现象。

硬聚氯乙烯板材表面平整，厚度均匀，不得有气泡、裂缝、分层等现象；板材的四角应成90°，并不得有扭曲翘角现象。

塑料焊条应表面光滑、均匀、紧密、无气孔，15℃进行180°弯曲时不断裂，塑料焊条应储存在不受阳光直接照射的清洁库房内。

复合风管的覆面材料须为不燃材料，内部的绝热材料应为不燃或难燃B1级，且对人体无害。

净化空调工程的风管应选用优质镀锌钢板。

钢板厚度较大时，应选用冷轧薄板，不得采用热轧薄板；风管工作环境有腐蚀性时，宜采用不锈钢板。

其他辅助材料应符合相关产品技术标准及消防要求。

2.2 主要工机具施工机工具：剪板机、电剪、联合冲剪机、冲孔机、手动折方机、三辊卷圆机、法兰卷圆机、厢式联合单平咬口机、圆弯头咬口机、压筋合缝两用机、插条成型机、台钻、砂轮切割机、电动拉铆枪、电动角向磨光机、手电钻、电焊机、空压机及油漆喷枪等。

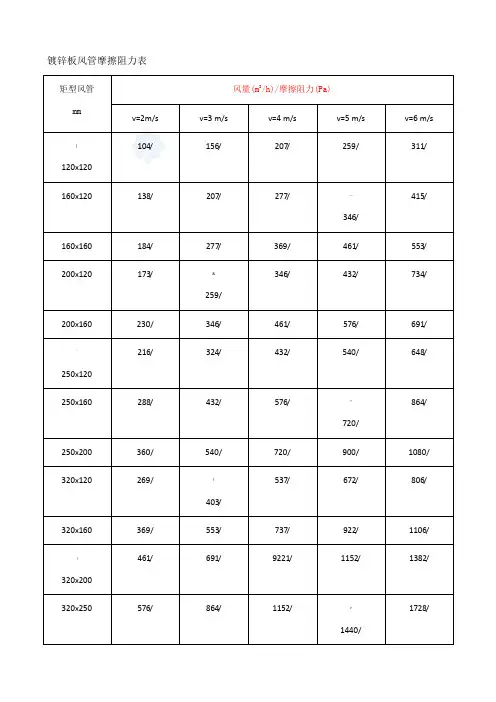

镀锌板风管摩擦阻力表矩型风管mm风量(m3/h)/摩擦阻力(Pa)v=2m/s v=3 m/s v=4 m/s v=5 m/s v=6 m/s]120x120104/156/207/259/311/160x120138/207/277/—346/415/ 160x160184/277/369/461/553/ 200x120173/&259/346/432/734/ 200x160230/346/461/576/691/`250x120216/324/432/540/648/250x160288/432/576/"720/864/ 250x200360/540/720/900/1080/ 320x120269/!403/537/672/806/ 320x160369/553/737/922/1106/（320x200461/691/9221/1152/1382/320x250576/864/1152/>1440/1728/400x120336/504/673/841/1009/400x160461/>922/1152/1382/691/400x200576/864/1152/1440/1728/720/1080/1440/1800/2160/》400x2501728/ 500x160576/ 864/1152/`1440/500x200720/1080/1440/1800/2160/ 500x250900/,1800/2250/2700/1350/500x3201152/1728/2304/2880/3456/1440/2160/2880/3600/4320/！500x4002177/ 630x160726/1089/1452/…1814/630x200907/1361/1814/2268/2722/2268/2835/3402/ 630x2501134/。

1701/630x3201452/2177/2903/3629/4355/ 1814/2722/3629/4536/5443/ ~630x400630x5002268/3402/4536/?6804/室内风管风速选择表1、低速风管系统的推荐和最大流速m/s应用场所住宅公共建筑…工厂推荐最大推荐最大推荐最大室外空气入口空气过滤器加热排管冷却排管淋水室风机出口主风管支风管（水平）支风管（垂直）` 2、低速风管系统的最大允许速m/s应用场所以噪声控制主风管以摩擦阻力控制送风主管回风主管送风支管回风支管住宅公寓、饭店房间办公室、图书馆大礼堂、戏院银行、高级餐厅百货店、自助餐厅工厂\室内允许噪声dB（A）主管风速m/s支管风速m/s25-353-4~≤2 35-504-62-3注：民用住宅≤35dB（A），商务办公≤45dB（A）。

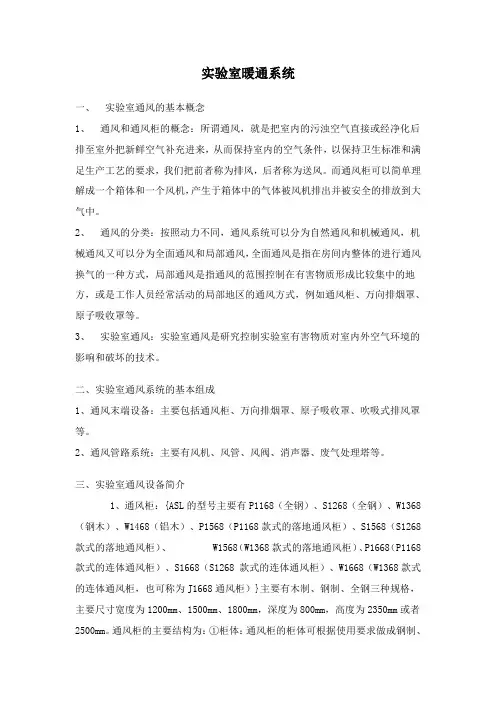

实验室暖通系统一、实验室通风的基本概念1、通风和通风柜的概念：所谓通风，就是把室内的污浊空气直接或经净化后排至室外把新鲜空气补充进来，从而保持室内的空气条件，以保持卫生标准和满足生产工艺的要求，我们把前者称为排风，后者称为送风。

而通风柜可以简单理解成一个箱体和一个风机，产生于箱体中的气体被风机排出并被安全的排放到大气中。

2、通风的分类：按照动力不同，通风系统可以分为自然通风和机械通风，机械通风又可以分为全面通风和局部通风，全面通风是指在房间内整体的进行通风换气的一种方式，局部通风是指通风的范围控制在有害物质形成比较集中的地方，或是工作人员经常活动的局部地区的通风方式，例如通风柜、万向排烟罩、原子吸收罩等。

3、实验室通风：实验室通风是研究控制实验室有害物质对室内外空气环境的影响和破坏的技术。

二、实验室通风系统的基本组成1、通风末端设备：主要包括通风柜、万向排烟罩、原子吸收罩、吹吸式排风罩等。

2、通风管路系统：主要有风机、风管、风阀、消声器、废气处理塔等。

三、实验室通风设备简介1、通风柜：{ASL的型号主要有P1168（全钢）、S1268（全钢）、W1368（钢木）、W1468（铝木）、P1568（P1168款式的落地通风柜）、S1568（S1268款式的落地通风柜）、 W1568（W1368款式的落地通风柜）、P1668（P1168款式的连体通风柜）、S1668（S1268 款式的连体通风柜）、W1668（W1368款式的连体通风柜，也可称为J1668通风柜）}主要有木制、钢制、全钢三种规格，主要尺寸宽度为1200mm、1500mm、1800mm，深度为800mm，高度为2350mm或者2500mm。

通风柜的主要结构为：①柜体：通风柜的柜体可根据使用要求做成钢制、木制、塑料、不锈钢等材料；②台面及衬板：耐腐蚀、耐酸碱、耐高温的各种材质，如Compact、Epoxy等，进行高温或强酸碱操作的内层板要用不锈钢除渣除油静电喷涂环氧树脂粉末；③活动拉门：装在柜体表面上的透明玻璃，使用户远离有害的化学物质和气体，同时使有害气体通向通风柜的内部管道；④导流板：控制气流流经通风柜时的形状，减少空气流入通风柜时产生的由于方式不定造成的回流或涡流，提高使用效率（会对噪声及静压产生影响）；⑤集流环：位于通风柜的顶部，将通风柜的气体导向风排放（对通风柜的效率和噪声有着重要的影响）；⑥调风阀：通风柜的附属部件，来调节通风柜的排气量以及最佳表面风速；⑦水龙、考克水杯等配件。

风管规格、板材厚度表与设计参数表矩形风管规格表风管边长（mm）1203208002000400016040010002500--------20050012503000--------25063016003500--------舒适性空调室内空气计算参数参数冬季夏季温度/℃18~24 22~28风速m/s <=0.2 <=0.3相对湿度/％30~60 40~65公共建筑内空调系统的室内空气参数参数冬季夏季温度/℃一般房间20 25大堂，过厅18 室内外温差<=10风速V/(m/s) 0.1~0.2 0.15~0.3 相对湿度/％30~60 40~65 风管系统类别划分系统类别系统工作压力P(Pa)密封要求低压系统P≤500接缝和接管连接处严密中压系统500＜P≤1500接缝和接管连接处增加密封措施高压系统P＞1500 所有的拼接缝和接管连接处，均应采取密封措施钢板风管板材厚度表（mm）类别风管直径或边长尺寸b 圆形风管矩形风管除尘系统风管中低压系统高压系统D(b) ≤3200.5 0.5 0.75 1.5 320＜D(b) 0.6 0.6 0.75 1.5≤450450＜D(b) ≤6300.75 0.6 0.75 2.0 630＜D(b) ≤10000.75 0.75 1.0 2.0 1000＜D(b) ≤12501.0 1.0 1.02.0 1250＜D(b) ≤20001.2 1.0 1.2 按设计2000＜D(b) ≤4000按设计 1.2 按设计 注：1 螺旋风管的钢板厚度可适当减小10%～15%。

2 排烟风管钢板厚度可按高压系统3 特殊除尘系统风管钢板厚度应符合设计要求4 不适用于地下人防与防火隔墙的予埋管高、中、低压系统不锈钢板风管板材厚度(mm)风管直径D 或边长尺寸b 不锈钢厚度 风管直径D 或边长尺寸b不锈钢厚度D(b) ≤500 1.0（0.5） 1120＜D(b)≤20001.0500＜D(b) ≤1120 1.5（0.75） 2000＜D(b)≤40001.2中、低压系统铝板风管板材厚度（mm ）风管直径D 或长边尺寸b 铝板厚度 风管直径D 或长边尺寸b 铝板厚度D(b) ≤320 1.0 630＜D(b) ≤2000 2.0320＜D(b) ≤630 1.5 2000＜D(b)≤4000按设计中、低压系统应聚氯乙烯圆形风管板材厚度（mm ）风管直径D 板材厚度 风管直径D 板材厚度 D≤3203.0630＜D≤1000 5.0 320＜D≤630 4.01000＜D≤20006.0中、低压系统硬聚氯乙烯矩形风管板材厚度（mm ）风管长边尺寸b 板材厚度 风管长边尺寸b 板材厚度 b≤3203.0800≤b≤1250 6.0320≤b≤500 4.0 1250≤b≤20008.0500≤b≤800 5.0中、低压系统有机玻璃钢风管板材厚度（mm）圆形风管直径D或矩形风管长边尺寸b 板材厚度圆形风管直径D或矩形风管长边尺寸b板材厚度D(b) ≤200 2.5 630＜D(b) ≤1000 4.8200＜D(b) ≤400 3.2 1000＜D(b) ≤2000 6.2400＜D(b) ≤630 4.0中、低压系统无机玻璃钢风管板材厚度（mm）风管直径D或长边尺寸b 板材厚度风管直径D或长边尺寸b 板材厚度D(b) ≤300 2.5～3.5 1000＜D(b) ≤1500 5.5～6.5 300＜D(b) ≤500 3.5～4.5 1500＜D(b) ≤2000 6.5～7.5 500＜D(b) ≤1000 4.5～5.5 D(b)＞2000 7.5～8.5 中、低压系统无机玻璃钢风管玻璃纤维布厚度与层数（mm）风管直径D 或长边尺寸b 风管管体玻璃纤维布厚度风管法兰玻璃纤维布厚度0.3 0.4 0.3 0.4玻璃布层数D(b) ≤300 5 4 8 7 300＜D(b)≤5007 5 10 8 500＜D(b)≤10008 6 13 9 1000＜D(b)≤15009 7 14 10 1500＜D(b)≤200012 8 16 14 D(b)＞2000 14 9 20 16。

通风工程工程量计算规则一、通风管道工程量计算规则1、风管工程量计算，不分材质均以施工图示风管中心线长度为准，按风管不同断面形状（圆、方、矩）的展开面积计算，以平方米计量。

①、圆形风管展开面积，不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠所占面积，咬口重叠部分也不增加。

②风管长度计算，一律以施工图所示中心线长度为准，包括弯头、三通、变径管、天圆地方管件长度。

支管长度以支管中心线与主管中心线交接点为分界点。

风管长度不包括部件所占长度，其部件长度值见下表：③、风管制作与安装定额包括：弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。

未计价材料计算了钣材料，而法兰和支架、吊架、托架按定额规定计算其价值后，还要计算其材料数量，并按规格、品种列入材料汇总表中。

风管制作与安装定额不包括：过跨风管的落地支架制作安装。

落地支架以“千克”计量,使用第九篇《通风空调工程》定额第七章设备支架子目。

④、净化通风管道及部件制作与安装，工程量计算方法与一般通风管道相同，用相应定额。

但是零部件安装要计算净化费，按相应部件子目安装基价的35%作为净化费，其中人工费占40%。

对净化管道与建筑物缝隙之间所作的精华密封处理，按实计算费用。

⑤、塑料风管、管件制作需要热煨，其木制胎具时，按一等枋材计价摊销。

当风管工程量在30平方米以上时，摊销0.06M3/10M2；30平方米以下的按0.09 M3/10M2。

⑥、当风管、管件、部件、非标准设备发生场外运输时，在场外生产的施工组织设计方案必须经过审批，其运输费按下方法计算：运费＝车次数×车核定吨位×吨千米单价×里程车次数＝加工件总质量/车次核定吨位×装载系数装载系数：非标准设备及通风部件为：0.7；通风管及关件为０.５。

不足一车按一车计算。

⑦、通风管制作安装，按材质、风管形状、直径大小和钣料厚度而不论制作方法（咬口、焊接口），分别套用定额。

精心整理通风工程工程量计算规则一、通风管道工程量计算规则1、风管工程量计算，不分材质均以施工图示风管中心线长度为准，按风管不同断面形状（圆、方、矩）的展开面积计算，以平方米计量。

规格、品种列入材料汇总表中。

风管制作与安装定额不包括：过跨风管的落地支架制作安装。

落地支架以“千克”计量,使用第九篇《通风空调工程》定额第七章设备支架子目。

④、净化通风管道及部件制作与安装，工程量计算方法与一般通风管道相同，用相应定额。

但是零部件安装要计算净化费，按相应部件子目安装基价的35%作为净化费，其中人工费占40%。

对净化管道与建筑物缝隙之间所作的精华密封处理，按实计算费用。

⑤、塑料风管、管件制作需要热煨，其木制胎具时，按一等枋材计价摊销。

当风管工程量在30平方米以上时，摊销0.06M3/10M2；30平方米以下的按0.09M3/10M2。

⑥、当风管、管件、部件、非标准设备发生场外运输时，在场外生产的施工组织设计方案必须经过审批，其运输费按下方法计算：运费＝车次数×车核定吨位×吨千米单价×里程车次数＝加工件总质量/车次核定吨位×装载系数装载系数：非标准设备及通风部件为：0.7；通风管及关件为０.５。

不足一车按一车计算。

⑦、通风管制作安装，按材质、风管形状、直径大小和钣料厚度而不论制作方法（咬口、焊接口），分别套用定额。

3.0，3、?4、。

?5、千克”计计量。

?六、风管部件----销声器制作与安装工程量?以质量计量其制作工程量，以个计量其安装工程量。

?七、空调部件及设备支架制作安装工程量?1、金属空调器壳体、滤水器、溢水盘按施工图要求，查标准图或《通风空调工程》定额附录一计算质量，非标准部件按成品质量计算。

?2、钢挡水板按空调器端面面积计算工程量以“平方米”计量，计算式如下：?挡水板面积＝空调器断面积×挡水板张数?或挡水板面积＝Ａ×?Ｂ×张数?钢挡水板制作安装以曲折数（３折＼６折）和板距分档次，套用相应子目。

实验室通风系统设计方案说明一、工程概况：实验室设于一楼，实验室中有9台通风柜和12个万象吸风罩，风机安装于楼顶。

根据现场情况及客户的要求，我公司将实验室通风工程分为4个排风系统和一条补风管道（给通风柜内补风），风管主管由屋顶开孔引出。

二、排风系统简介：通风柜按照排风方式分类：分为上部排风式、下部排风式和上下同时排风式三类。

为保证工作区风速均匀，对于冷过程的通风柜应采用下部排风式，对于热过程的通风柜采用上部排风式，对于发热量不稳定的过程，可在上下均设排风口随柜内发热量的变化调节上下排风量的比例，从而得到均匀的风速。

通风柜按照进风方式分类也分三类。

通过室内进风在柜内循环后排出室外称为全排风式，这是应用非常广泛的一种类型。

当通风柜设置于采暖或对温湿度有控制要求房间时，为节省采暖，空调能耗，采用从室外取补给风在柜内循环后排出室外的方式称为补风式通风柜。

再一种就是变风量控制式的通风柜。

普通的定风量系统需要人工调整固定叶片的风阀，调节通风柜的排风量，当调节阀门到某一角度时达到希望的面风速。

变风量控制是通过调节阀门的传感器改变风量达到给定的面风速，当然标准式成本低、变风量成本高，适用于要求精度高的场合。

通风柜按照使用状态分类可分为整体式下部开放式、落地式、两面式、三面玻璃式、桌上式、连体式以及根据不同实验使用需要而设计的对放射性实验的、对合成实验的，对过氯酸实验的专用通风柜。

排风系统:1、本系统通风设备有：1500*800*2350mm通风柜9台、风罩12台。

2、风机选型：A:系统设计理论流量为12194，风机采用防腐蚀玻璃钢离心风机，数量：3 台，型号：F4-72-6A 4Kw；安装在楼顶。

B:系统设计理论流量为7164，风机采用防腐蚀玻璃钢离心风机，数量：1 台，型号：F4-72-5A 2.2Kw；安装在楼顶。

风机性能参数：Ne=4kw Qe=12194 Pe=716Pa n=1450rpmNe=2.2kw Qe=7164 Pe=580Pa n=1450rpm3、系统控制：采用PLC变频控制系统，自动跟踪、调节系统风量；排毒柜等通风设备加装调风阀，控制设备风量；风机入口处加装消声器，对系统排气进行噪声处理。

实验室暖通系统一、实验室通风的基本概念1、通风和通风柜的概念：所谓通风，就是把室内的污浊空气直接或经净化后排至室外把新鲜空气补充进来，从而保持室内的空气条件，以保持卫生标准和满足生产工艺的要求，我们把前者称为排风，后者称为送风。

而通风柜可以简单理解成一个箱体和一个风机，产生于箱体中的气体被风机排出并被安全的排放到大气中。

2、通风的分类：按照动力不同，通风系统可以分为自然通风和机械通风，机械通风又可以分为全面通风和局部通风，全面通风是指在房间内整体的进行通风换气的一种方式，局部通风是指通风的范围控制在有害物质形成比较集中的地方，或是工作人员经常活动的局部地区的通风方式，例如通风柜、万向排烟罩、原子吸收罩等。

3、实验室通风：实验室通风是研究控制实验室有害物质对室内外空气环境的影响和破坏的技术。

二、实验室通风系统的基本组成1、通风末端设备：主要包括通风柜、万向排烟罩、原子吸收罩、吹吸式排风罩等。

2、通风管路系统：主要有风机、风管、风阀、消声器、废气处理塔等。

三、实验室通风设备简介1、通风柜：{ASL的型号主要有P1168（全钢）、S1268（全钢）、W1368（钢木）、W1468（铝木）、P1568（P1168款式的落地通风柜）、S1568（S1268款式的落地通风柜）、W1568（W1368款式的落地通风柜）、P1668（P1168款式的连体通风柜）、S1668（S1268 款式的连体通风柜）、W1668（W1368款式的连体通风柜，也可称为J1668通风柜）}主要有木制、钢制、全钢三种规格，主要尺寸宽度为1200mm、1500mm、1800mm，深度为800mm，高度为2350mm或者2500mm。

通风柜的主要结构为：①柜体：通风柜的柜体可根据使用要求做成钢制、木制、PP、不锈钢等材料；②台面及衬板：耐腐蚀、耐酸碱、耐高温的各种材质，如Compact、Epoxy 等，进行高温或强酸碱操作的内层板要用不锈钢除渣除油静电喷涂环氧树脂粉末；③活动拉门：装在柜体表面上的透明玻璃，使用户远离有害的化学物质和气体，同时使有害气体通向通风柜的内部管道；④导流板：控制气流经通风柜时的形状，减少空气流入通风柜时产生的由于方式不定造成的回流或涡流，提高使用效率（会对噪声及静压产生影响）；⑤集流环：位于通风柜的顶部，将通风柜的气体导向风排放（对通风柜的效率和噪声有着重要的影响）；⑥调风阀：通风柜的附属部件，来调节通风柜的排气量以及最佳表面风速；⑦水龙、考克水杯等配件。
