风管尺寸规范

风管规格尺寸表标准一、风管尺寸在通风、空调系统中，风管的尺寸是至关重要的。

根据不同的系统需求和使用场合，风管的尺寸也有所不同。

以下是一些常见的风管尺寸：1. 圆形风管：直径为DN100、DN150、DN200、DN250、DN300等。

2. 矩形风管：长×宽为200mm×200mm、250mm×250mm、300mm ×300mm、400mm×400mm等。

3. 扁形风管：长×宽为200mm×100mm、250mm×150mm等。

二、风管厚度风管的厚度也是根据系统的压力和风量需求而定的。

以下是一些常见的风管厚度：1. 圆形风管：厚度为0.5mm、1.0mm、1.2mm、1.5mm等。

2. 矩形风管：厚度为0.5mm、1.0mm、1.2mm等。

3. 扁形风管：厚度为1.0mm、1.2mm等。

三、风管连接方式风管的连接方式通常有咬口连接、焊接和法兰连接三种。

其中，咬口连接主要用于圆形风管，焊接主要用于矩形风管，法兰连接则适用于各种形状的风管。

四、风管材料风管的材料也是多种多样的，以下是一些常见的风管材料：1. 镀锌钢板：具有防腐、防锈、防火等优点，适用于一般通风2. 不锈钢板：具有防腐、防锈等优点，适用于高洁净度场合。

3. 铝板：质量轻、易加工，适用于室外系统和空调系统。

4. PVC板：价格低廉、易加工，适用于简易通风系统。

五、风管压力等级风管的压力等级是根据系统的压力需求而定的，以下是一些常见的风管压力等级：1. 低压风管：适用于压力小于5kPa的系统中。

2. 中压风管：适用于压力5kPa至10kPa的系统中。

3. 高压风管：适用于压力大于10kPa的系统中。

六、风管法兰形式风管的法兰形式主要有平插法兰和翻边法兰两种。

平插法兰主要用于圆形风管，翻边法兰则适用于矩形和扁形风管。

此外，根据压力等级的不同，法兰的厚度和尺寸也有所不同。

风管制作规范一、所有风管及其配件的制作、安装必须符合《通风与空调工程施工质量验收规范》（GB50243-2002）、及国家建材和质量保证体系并应满足消防部门的检测要求。

二、镀锌风管的种类：根据法兰的不同分为：共板法兰、角铁法兰、插条式法兰、德国法兰等。

根据公司设备特点，加工优势就是共板法兰。

下表确定：镀锌钢板风管板材厚度1.风管与配件的咬口应紧密，宽度应一致，圆弧应均匀，两端面平齐，风管无明显的扭曲与翅角，表面应平整，凹凸不大于10mm；2.风管边长（直径）小于或等于300mm时，边长（直径）的允许偏差为±2mm；风管边长（直径）大于300mm时，边长（直径）的允许偏差为±3mm；3.管口应平整，其平面度的允许偏差为2mm；矩形风管两条对角线长度之差不应大于3mm；4.风管与法兰采用铆接连接时，铆接应牢固、不应有脱铆和漏铆现象；翻边应平整、紧贴法兰，其宽度应一致；咬缝与四角处不应有开裂与孔洞。

5.风管内外表面不应有严重的划痕；6.风管板材拼接的咬口缝应错开，不应形成十字交叉缝；7.洁净空调系统风管不应采用横向接缝；8.风管为联合角咬口形式，单咬口长度为6mm~8mm。

单咬口包括直管的单边、弯头三通等的弧片都应满足咬口长度。

9.角铁法兰风管的翻边应紧贴法兰，翻边量均与、宽度应一致，不应小于6mm，且不应大于9mm。

图1：下图为成型风管图图2：下图为风管合口图图3：下图为风管联合口咬口图说明：图中L1=；L2=6-7mm五、角铁风管法兰的制作：1、角铁风管角钢的选用：21）中低压风管角钢法兰螺栓孔距≤150，高压≤100。

2）角钢法兰的连接螺栓和铆钉的规格及间距应符合上表的规定。

法兰的焊缝应熔合良好、饱满，不得有夹渣和孔洞；法兰四角处应设螺栓孔, 同一批同规格的法兰应具有互换性。

3）壁厚小于或等于的风管套入角钢法兰框后，应将风管端面翻边，并用铆钉铆接。

风管的翻边应平整、紧贴法兰、宽度均匀，翻边高度不应小于 6 mm；咬缝及四角处应无开裂与孔洞；铆接应牢固，无脱铆和漏铆。

风管尺寸规格介绍风管作为建筑空调系统中不可或缺的一部分，承担了输送空气的重要任务。

风管的尺寸规格是设计和安装风管系统时必须要考虑的重要因素之一。

本文将介绍风管尺寸规格的意义和影响因素，并提供一些常见的风管尺寸规格。

意义风管尺寸规格对于空调系统的正常运行和性能有着重要的影响。

准确选择合适的风管尺寸可以确保空气顺畅地流动，减少能量损失，提高空调系统的效率。

此外，正确的风管尺寸规格还可以减少噪音产生并降低空调系统的维护成本。

影响因素选择适当的风管尺寸需要考虑以下几个因素：1. 风量要求：风管尺寸应该根据系统设计所需的风量来确定。

风量是指空调系统内空气的流动速度和体积。

过小的风管尺寸可能会导致风量不足，而过大的风管则可能导致能量浪费。

2. 空间限制：建筑空间的限制往往会对风管尺寸的选择产生影响。

设计师需要根据实际情况选择合适的风管尺寸，以确保其在空间布局中的适应性。

3. 压力损失：风管内部的风阻和摩擦力会导致压力损失。

选择适当的风管尺寸可以降低压力损失，并确保空气能够有效地传送到目标区域。

常见风管尺寸规格以下是一些常见的风管尺寸规格：1. 圆形风管：常见的圆形风管尺寸规格包括100mm、125mm、150mm、200mm、250mm、300mm和350mm等。

它们通常用于小型空调系统或独立房间空调系统。

2. 方形风管：常见的方形风管尺寸规格包括200mm×200mm、250mm×250mm、300mm×300mm、400mm×400mm、500mm×500mm和600mm×600mm等。

方形风管通常用于中小型建筑物的空调系统。

3. 矩形风管：矩形风管尺寸规格通常以长×宽的方式表示，如400mm×200mm、500mm×250mm、600mm×300mm等。

矩形风管通常用于大型建筑物或需要输送大量空气的空调系统。

抽油烟机风管标准尺寸抽油烟机是厨房中常见的家用电器，它能够有效地排除厨房中产生的油烟和异味，保持厨房空气清新。

而抽油烟机的风管尺寸对于其排风效果至关重要。

在安装抽油烟机时，正确的风管尺寸能够确保抽油烟机的正常运行和排风效果。

本文将就抽油烟机风管的标准尺寸进行详细介绍，希望能够帮助大家更好地了解和使用抽油烟机。

首先，抽油烟机风管的直径一般为150mm或者200mm。

这两种尺寸是市场上比较常见的规格，可以满足大部分家庭厨房的使用需求。

在选购抽油烟机时，需要根据厨房的大小和使用情况来选择合适的风管直径，以确保排风效果。

其次，抽油烟机风管的长度需要根据实际情况来确定。

一般来说，风管的长度越短，排风效果越好。

因此，在安装抽油烟机时，需要尽量减少风管的长度，避免出现过长的风管对排风效果的影响。

同时，还需要注意避免风管过于弯曲，以免影响排风效果。

此外，抽油烟机风管的材质也需要引起重视。

一般来说，不锈钢风管是比较常用的材质，它具有防腐蚀、耐高温、易清洁等优点，能够满足厨房环境的使用要求。

在选购风管时，需要选择质量好、耐用的材质，以确保抽油烟机的长期使用效果。

最后，抽油烟机风管的安装位置也需要注意。

一般来说，风管需要尽量靠近抽油烟机的出风口，以减少风阻，提高排风效果。

同时，还需要注意避免风管与其他管道或障碍物相互干扰，以确保排风的畅通。

总的来说，抽油烟机风管的标准尺寸对于抽油烟机的排风效果至关重要。

正确的风管尺寸能够确保抽油烟机的正常运行和排风效果。

在选购和安装抽油烟机时，需要根据厨房的实际情况来确定合适的风管尺寸和材质，并注意安装位置，以确保抽油烟机的正常使用和排风效果。

半圆头两种。

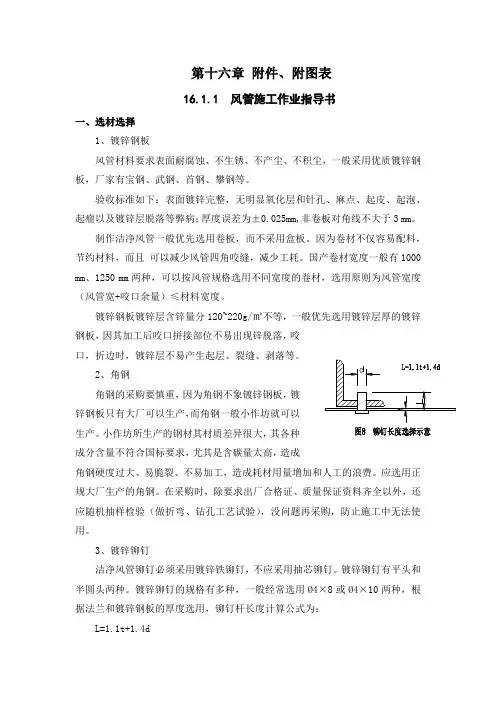

镀锌铆钉的规格有多种，一般经常选用Ø4×8或Ø4×10两种，根据法兰和镀锌钢板的厚度选用，铆钉杆长度计算公式为：L=1.1t+1.4d式中：L—铆钉杆未铆前长度；t—镀锌钢板厚度加角钢厚度；d—铆钉杆直径。

铆接方法有手工铆接和液压铆接机铆接两种。

手工铆接一般采用平头铆钉，平头部分在风管内部；液压铆接机铆接采用半圆头铆钉，半圆头部分在风管外部。

铆钉铆头必须压紧、均匀、不要压偏，压实高度长短合适，孔不要过大，否则易在铆接后产生过大间隙。

二、洁净风管加工制作1、洁净系统矩形风管加工制作工艺流程，见图2。

图1 风管加工流程图22、法兰制作图3 圆形法兰平面结构圆形法兰材料规格按表5-2选用。

表5-2 圆形法兰用材料规格心将圆等分即可。

6、刷漆刷漆前先除锈，去油，干燥后再涂刷。

法兰刷两遍红丹防锈漆，刷漆时应使漆膜均匀，不得有漏刷、流淌、起泡的现象，不得将铆钉孔、螺钉孔堵死。

有条件可以采用压缩空气喷漆的方式。

三、风管制作1、排料根据施工图纸，进行风管的分段排料，弯头、三通等管件应符合规范的要求。

弯头内外圆弧形弯头，内圆弧半径为A或B边的0.5倍。

三通或四通采用分叉式。

小风管制作长度为2000㎜，大风管按板宽确定长度（可不加加固圈），以便使用卷板，减少拼接缝。

2、直风管加工（1）风管规格按外径尺寸，允许误差为-1～-1.5㎜。

（2）净化空调系统风管的钢板厚度，不小于表5-3选用。

表5-3 净化空调系统风管的钢板厚度的角钢，使之与划线平齐，卡紧卡兰，保证风管中心线与法兰平面保持垂直。

用手电钻穿过法兰的铆钉孔，在风管上先钻出两各铆钉孔，穿上铆钉铆好。

用盒尺量出已铆好的法兰到另一端法兰的距离，使两端的法兰保持平行，同样铆上两个铆钉。

然后将风管翻转180º，使法兰角钢与划线平齐，卡紧卡兰，两端法兰各铆两个铆钉。

铆接边宽时应使用卡子固定，压平后铆接。

用盒尺量铆好法兰的对角线是否相等，检查两个法兰是否平行（见图10）；用手按风管四角，检查风管是否翘角。

国标风管安装吊筋规范规格
1、风管水平安装，直径或长边尺寸小于等于400mm，间距不应大于4m，大于400mm，不应大于3m。

螺旋风管的支、吊架间距可分别延长至5m或3.75m；对于薄钢板法兰的风管，其支、吊架间距不应大于3m。

2、风管垂直安装，间距不应大于4m，单根直管至少应有2个固定点。

3、风管支吊架宜按国标图集与规范选用强度和刚度相适应的形式和规格。

对于直径或边长大于2500㎜的超宽、超重特殊风管的支、吊架应按设计规定。

4、支、吊架不宜设置在风口、阀门、检查门及自控机构处，离风口或插接管的距离不宜小于200mm。

5、当水平悬吊的主、干风管长度超过20m时应设置防止摆动的固定点，每个系统不应少于1个。

6、吊架的螺孔应采用机械加工。

吊杆应平直，螺纹完整、光洁。

安装后各副支、吊架的受力应均匀，无明显变形。

风管或空调设备使用的可调隔振支、吊架的拉伸或压缩量应按设计的要求进行调整。

7、抱箍支架，折角应平直，抱箍应紧贴并箍紧风管。

安装在支架上的圆形风管应设托座和抱箍，其圆弧应均匀，且与风管外径相一致。

洁净室风管大小要求标准
洁净室的风管大小要求是根据洁净室的等级和设计要求而定的。

一般来说，洁净室的风管需要具备以下标准和要求：
1. 空气流量要求，洁净室的风管需要根据洁净室的等级和使用
要求确定相应的空气流量。

通常情况下，洁净室的空气流量越大，
需要的风管尺寸也会相应增加。

2. 风管材质，洁净室的风管通常采用不锈钢、镀锌钢板或者塑
料等材质制作，以确保风管内部表面光滑，易清洁，不会产生颗粒
物或者细菌。

3. 风管布局，风管的布局需要符合洁净室的设计要求，确保空
气能够均匀地流向洁净室内的各个区域，避免死角和交叉污染。

4. 风管密封性，风管连接处需要具备良好的密封性能，以防止
空气泄漏或者外部污染物进入风管系统，影响洁净室的洁净度。

5. 风管清洁和维护，风管的清洁和维护对于保持洁净室的洁净
度至关重要。

风管的设计应考虑清洁和维护的便利性，以确保风管
内部不会积聚灰尘和污垢。

总的来说，洁净室的风管大小要求标准是一个综合考量多个因素的问题，需要根据具体的洁净室等级和设计要求来确定。

在设计和建造过程中，需要严格遵循相关的标准和规范，确保风管系统能够有效地支持洁净室的正常运行和洁净度要求。

消防排烟风管常规尺寸
消防排烟风管是一种在建筑物消防设计中必不可少的元件，用于排除
废气、烟雾等有害物质，保证人们的生命安全。

消防排烟风管常规尺
寸的选择和设计是非常关键的，下面就让我来为大家详细介绍一下。

消防排烟风管的尺寸可以根据建筑物的实际需求来确定。

一般来说，
常规尺寸有直径200毫米、250毫米、300毫米、350毫米、400毫米、450毫米、500毫米、550毫米、600毫米、700毫米、800毫
米等。

其中，直径300毫米以下的消防排烟风管适合用于小型建筑物
或某些局部空间的排烟，直径300毫米以上的适用于大型建筑物或多
层建筑的排烟。

除了直径，消防排烟风管的长度也是要考虑的。

一般而言，其长度应
该在20米以下，同时还需要根据建筑物的具体情况和烟道的特点确定消防排烟风管的弯曲角度和转弯半径等参数，以保证通风效果的良好
和运行的稳定性。

此外，还要根据消防排烟风管的使用场景和用途来选择相应的材质。

常用的材质有铝合金、不锈钢、镀锌钢、玻璃钢等，具体材质选择时，还要根据建筑物所在的地理环境和使用年限等因素综合考虑，选择质
量可靠、防腐耐用的材料。

总之，选择合适的消防排烟风管常规尺寸是设计建筑物烟气排放通道
的重要步骤。

我们需要综合考虑建筑物本身的结构风格、消防安全要求、烟气排放要求以及材料质量等多个方面的因素，才能制定出最适
合的方案，保证消防排烟系统的高效稳定运行，保障人们的生命安全。
