桥梁施工方案(钻孔灌注桩)

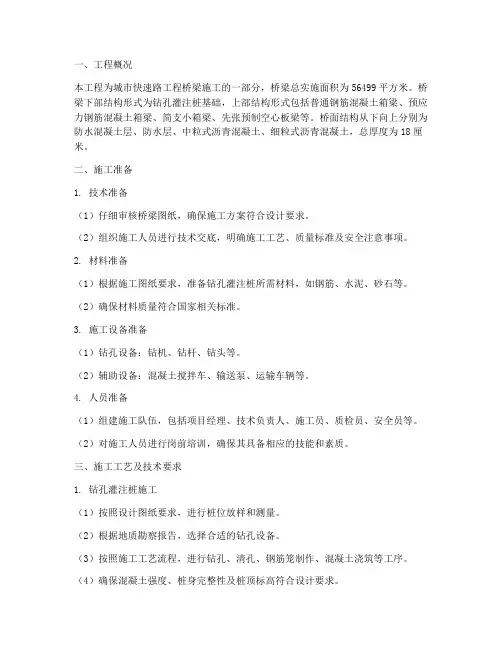

一、工程概况本工程为城市快速路工程桥梁施工的一部分，桥梁总实施面积为56499平方米。

桥梁下部结构形式为钻孔灌注桩基础，上部结构形式包括普通钢筋混凝土箱梁、预应力钢筋混凝土箱梁、简支小箱梁、先张预制空心板梁等。

桥面结构从下向上分别为防水混凝土层、防水层、中粒式沥青混凝土、细粒式沥青混凝土，总厚度为18厘米。

二、施工准备1. 技术准备（1）仔细审核桥梁图纸，确保施工方案符合设计要求。

（2）组织施工人员进行技术交底，明确施工工艺、质量标准及安全注意事项。

2. 材料准备（1）根据施工图纸要求，准备钻孔灌注桩所需材料，如钢筋、水泥、砂石等。

（2）确保材料质量符合国家相关标准。

3. 施工设备准备（1）钻孔设备：钻机、钻杆、钻头等。

（2）辅助设备：混凝土搅拌车、输送泵、运输车辆等。

4. 人员准备（1）组建施工队伍，包括项目经理、技术负责人、施工员、质检员、安全员等。

（2）对施工人员进行岗前培训，确保其具备相应的技能和素质。

三、施工工艺及技术要求1. 钻孔灌注桩施工（1）按照设计图纸要求，进行桩位放样和测量。

（2）根据地质勘察报告，选择合适的钻孔设备。

（3）按照施工工艺流程，进行钻孔、清孔、钢筋笼制作、混凝土浇筑等工序。

（4）确保混凝土强度、桩身完整性及桩顶标高符合设计要求。

2. 钢筋笼制作与安装（1）根据设计图纸要求，制作钢筋笼。

（2）钢筋笼制作完成后，进行自检，合格后报监理工程师检验。

（3）将钢筋笼运输至施工现场，并按照设计要求进行安装。

3. 混凝土浇筑（1）混凝土搅拌车将混凝土运至施工现场，使用输送泵进行浇筑。

（2）浇筑过程中，确保混凝土密实，无蜂窝、麻面等缺陷。

（3）浇筑完成后，进行养护，确保混凝土强度达到设计要求。

四、施工进度安排1. 钻孔灌注桩施工：预计工期为60天。

2. 钢筋笼制作与安装：预计工期为10天。

3. 混凝土浇筑：预计工期为10天。

五、安全措施1. 施工现场设置安全警示标志，提醒施工人员注意安全。

杜桥大桥钻孔灌注桩专项施工方案一、编制依据《公路桥涵设计通用规范》(JPG D60-2004)《公路桥涵地基与基础设计规范》(JPG D60-2004)《公路圬工桥涵设计规范》(JPGD61-2005)《公路桥涵施工技术规范》（JTG T 051-2011）《公路工程施工安全技术规程》（JTJ076-95）《砼结构工程施工质量验收规范》（GB50204-20）《公路工程技术标准》（JTG B01-2003）二、工程概况本合同段为83省道临海杜桥至白沙段公路工程的第1合同，起讫桩号为K33+942.5～K37+4478.0路线全长3.506km。

本合同段设桥梁2座，列表如下。

三、施工准备1、人员配备1)、人员配备原则：管理人员职责分明，工人一专多能，特殊工程必须持证上岗；2）、人员配备表项目部管理人员及施工操作人员拟定于10月10日之前全部到场。

2、设备配备1）、施工机械配备原则：设备精良、选型科学、合理搭配、满足施工；2）、设备配备表钻孔桩施工机械于10月15日之前到场。

3、施工前技术准备图纸会审:由技术负责人负责,并组织专业工程师及技术人员对图纸进行详细会审,搞清高计意图使每个技术干部都能准确理解设计情况.特别对其中的新技术、新工艺以及有疑义的地方，汇总向设计部门请教，确保万无一失。

测量准备按测设资料要求，我标段已完成对导线、水准、中线、断面的复测，并把复测结果提交监理工程师；对有争议的导线控制点，项目部及时向监理工程师提交书面报告，确定最终解决办法；对有争议的水准点，项目部向监理工程师提交一份列有勘误标高修正表，由监理工程师确定正确标高。

开工前，工程技术科做好技术交底书，并对施工队、施工班组进行详细的技术交底的工作。

试验室准备根据项目部安排，设工地试验室，试验室现已经建成，其面积、功能满足本工程需要，人员机械到齐，各种试验规章制度及操作规程健全，满足开工要求。

及时做好对本工程用到的原材料、成品、半成品的工前检验试验，协助做好材料的招投标工作。

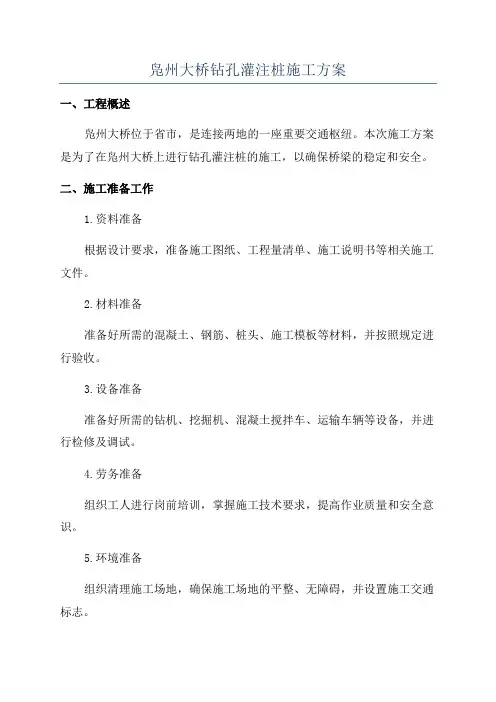

凫州大桥钻孔灌注桩施工方案一、工程概述凫州大桥位于省市，是连接两地的一座重要交通枢纽。

本次施工方案是为了在凫州大桥上进行钻孔灌注桩的施工，以确保桥梁的稳定和安全。

二、施工准备工作1.资料准备根据设计要求，准备施工图纸、工程量清单、施工说明书等相关施工文件。

2.材料准备准备好所需的混凝土、钢筋、桩头、施工模板等材料，并按照规定进行验收。

3.设备准备准备好所需的钻机、挖掘机、混凝土搅拌车、运输车辆等设备，并进行检修及调试。

4.劳务准备组织工人进行岗前培训，掌握施工技术要求，提高作业质量和安全意识。

5.环境准备组织清理施工场地，确保施工场地的平整、无障碍，并设置施工交通标志。

三、施工工艺1.钻孔施工根据设计要求，确定钻孔位置和孔径，使用钻机进行钻孔作业，保证孔径和深度的准确性。

钻孔完毕后，对孔底进行清理，并进行验收。

2.钢筋安装根据设计要求和钻孔孔底情况，将预制钢筋按要求进行剪裁、弯曲，然后安装到孔内。

确保钢筋的垂直度和几何尺寸的准确性，并进行验收。

3.混凝土浇筑在孔内安装好钢筋后，将混凝土通过混凝土搅拌车运输到现场，并通过施工模板进行浇筑。

通常采取逐段浇筑的方式，确保混凝土的均匀性和密实性，并避免温度裂缝和混凝土质量问题。

4.灌注桩头在混凝土浇筑完毕后的一定时间内，进行灌注桩头作业。

首先将桩头材料准备好，并进行验收。

然后将桩头通过运输车辆送到施工现场，并进行精确定位和安装。

5.后续工程在桩头灌注完毕后，进行桩身的养护和固化。

根据设计要求，还需进行后续的钢梁安装、桥面铺设等工作，确保整个桥梁的完整性和稳定性。

四、质量控制1.施工过程的质量控制严格按照设计要求和施工规范进行施工，进行施工过程的质量控制，包括钻孔质量、钢筋质量、混凝土质量等。

2.施工过程的监测在施工过程中，设置监测点进行实时监测，包括孔径和深度的测量、钻孔孔底的清理情况、钢筋的安装质量等。

3.施工过程的验收对钻孔、钢筋、混凝土等关键工序进行验收，确保施工质量的合格性。

第1篇一、项目背景随着我国经济的快速发展，公路、铁路、桥梁等基础设施建设规模不断扩大，桩基础作为桥梁工程的重要组成部分，其施工质量直接影响到桥梁的整体质量和使用寿命。

为了保证桥梁桩基施工的顺利进行，提高施工效率和质量，本方案针对桥梁桩基施工进行详细规划。

二、工程概况1. 项目名称：某高速公路桥梁工程2. 工程地点：某市某区3. 工程规模：桥梁全长1200米，主桥跨径200米，引桥跨径100米4. 桥梁类型：预应力混凝土连续梁桥5. 桩基础类型：钻孔灌注桩三、施工组织1. 施工单位：某集团有限公司2. 施工队伍：由具有丰富经验的桩基础施工团队组成3. 施工设备：钻孔灌注桩成孔设备、钢筋笼制作设备、混凝土输送泵、振动锤等4. 施工进度：按照工程设计要求，确保工程按时完成四、施工工艺及流程1. 施工工艺（1）钻孔灌注桩施工工艺：钻孔、清孔、钢筋笼制作、混凝土灌注、成桩（2）桩基础检测：桩身完整性检测、桩基承载力检测2. 施工流程（1）场地平整：对施工现场进行平整，确保场地满足施工要求（2）桩位放样：根据设计图纸，确定桩位，进行放样（3）钻孔：采用旋挖钻机进行钻孔，钻孔深度满足设计要求（4）清孔：钻孔完成后，进行清孔，确保孔内无杂物（5）钢筋笼制作：根据设计要求，制作钢筋笼，并进行焊接、防腐处理（6）混凝土灌注：采用混凝土输送泵将混凝土送至孔内，进行灌注（7）成桩：混凝土凝固后，形成桩身（8）桩基础检测：对桩身完整性、桩基承载力进行检测五、施工质量控制1. 施工材料质量控制：选用符合设计要求的优质材料，如钢筋、混凝土等，确保材料质量满足施工要求2. 施工过程质量控制：严格按照施工工艺和流程进行施工，确保施工过程符合规范要求3. 施工检测质量控制：对桩身完整性、桩基承载力进行检测，确保桩基础质量满足设计要求六、施工安全措施1. 施工人员安全：对施工人员进行安全教育培训，提高安全意识，确保施工人员生命安全2. 施工设备安全：定期对施工设备进行检查、保养，确保设备安全可靠3. 施工现场安全：设置安全警示标志，加强施工现场安全管理，防止安全事故发生七、环境保护措施1. 施工废水处理：对施工废水进行处理，达到排放标准2. 施工噪声控制：采取隔音、降噪措施，降低施工噪声3. 施工扬尘控制：采用洒水、覆盖等措施，降低施工扬尘八、施工进度安排1. 施工准备阶段：15天2. 钻孔灌注桩施工阶段：60天3. 桩基础检测阶段：15天4. 总工期：90天九、施工成本控制1. 材料成本控制：合理采购材料，降低材料成本2. 人工成本控制：合理安排施工人员，提高施工效率，降低人工成本3. 设备成本控制：合理使用设备，降低设备损耗，降低设备成本4. 其他成本控制：加强施工现场管理，降低其他成本十、施工总结本方案针对某高速公路桥梁工程桩基础施工进行了详细规划，从施工组织、施工工艺、质量控制、安全措施、环境保护、施工进度、成本控制等方面进行了详细阐述。

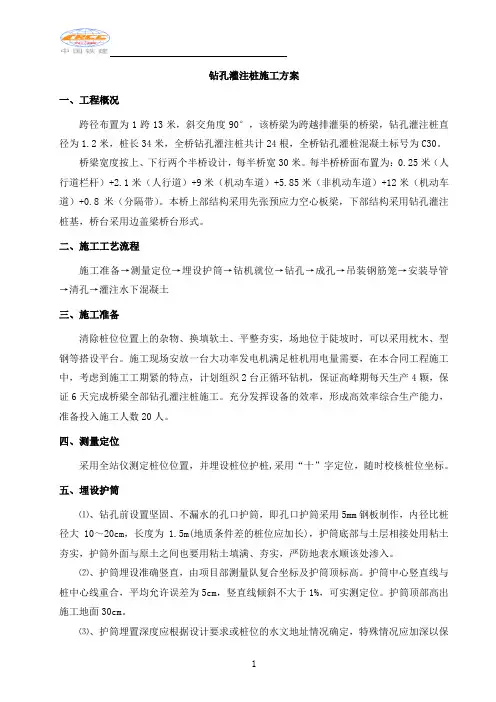

钻孔灌注桩施工方案一、工程概况跨径布置为1跨13米，斜交角度90°，该桥梁为跨越排灌渠的桥梁，钻孔灌注桩直径为1.2米，桩长34米，全桥钻孔灌注桩共计24根，全桥钻孔灌桩混凝土标号为C30。

桥梁宽度按上、下行两个半桥设计，每半桥宽30米。

每半桥桥面布置为：0.25米（人行道栏杆）+2.1米（人行道）+9米（机动车道）+5.85米（非机动车道）+12米（机动车道）+0.8米（分隔带）。

本桥上部结构采用先张预应力空心板梁，下部结构采用钻孔灌注桩基，桥台采用边盖梁桥台形式。

二、施工工艺流程施工准备→测量定位→埋设护筒→钻机就位→钻孔→成孔→吊装钢筋笼→安装导管→清孔→灌注水下混凝土三、施工准备清除桩位位置上的杂物、换填软土、平整夯实，场地位于陡坡时，可以采用枕木、型钢等搭设平台。

施工现场安放一台大功率发电机满足桩机用电量需要，在本合同工程施工中，考虑到施工工期紧的特点，计划组织2台正循环钻机，保证高峰期每天生产4颗，保证6天完成桥梁全部钻孔灌注桩施工。

充分发挥设备的效率，形成高效率综合生产能力，准备投入施工人数20人。

四、测量定位采用全站仪测定桩位位置，并埋设桩位护桩,采用“十”字定位，随时校核桩位坐标。

五、埋设护筒⑴、钻孔前设置坚固、不漏水的孔口护筒，即孔口护筒采用5mm钢板制作，内径比桩径大10～20cm，长度为1.5m(地质条件差的桩位应加长)，护筒底部与土层相接处用粘土夯实，护筒外面与原土之间也要用粘土填满、夯实，严防地表水顺该处渗入。

⑵、护筒埋设准确竖直，由项目部测量队复合坐标及护筒顶标高。

护筒中心竖直线与桩中心线重合，平均允许误差为5cm，竖直线倾斜不大于1%，可实测定位。

护筒顶部高出施工地面30cm。

⑶、护筒埋置深度应根据设计要求或桩位的水文地址情况确定，特殊情况应加深以保证钻孔和灌注混凝土的顺利进行。

六、桩基施工工艺七、钻机安装及钻孔⑴、安装钻机前,底架应垫平,保持稳定,不得产生位移和沉陷。

一、编制依据1、《建筑桩基技术规范》（JGJ94-94）；2、《建筑地基基础工程施工质量验收规范》（GB50202-2002）；3、该工程的《岩土工程勘察报告》及部份设计图纸。

二、工程概况与地质情况1、工程概况****工程B区1#楼工程设计形式为钻孔桩基础，桩数为92根，桩长21∽24.5m，桩径Φ1200mm、Φ1300mm、Φ1400mm三种，大部分扩底；其中Φ1200直孔4根，Φ1200（扩1600的20根、扩1800的15根、扩2200的15根），桩径Φ1300mm18根（扩2200的3根、扩2000的4根、扩1600的7根、不扩的4根、），Φ1400（扩1800）20根；Φ1400的6根（扩2000的2根、扩1800的4根）。

混凝土强度为C25，单桩承载力设计值1500KN∽4600KN。

钢筋布置详见设计图纸。

三、施工力量部署我公司针对本工程的实际情况，选用两台液压步履式泵吸反循环钻机成孔，砼水下灌注技术成桩，施工设备、人员力量配备如表：施工设备配备表施工人员配备表四、工期及施工进度方案详见施工进度横道图。

五、施工工艺附：钻孔灌注桩工序流程图。

1、成孔工艺a、首节做孔口砼护筒按设计图纸丈量放线定桩位后，采用原人工挖孔桩成孔护壁设置孔口砼护筒，砼护壁厚150mm，护筒需挖至原土层。

施工期时用桩位十字控制中心，并将十字控制线及高程引至第一节砼护壁上并埋设铁钉做好标志，供钻机钻头精确对准中心及控制钢筋笼、砼灌注顶面。

b、泥浆池、沉淀池设置。

按施工平面图设一个泥浆池，规格3×2×1.5m3，沉淀池用泥砂包围成，容积30m3。

c、钻机就位钻机就位必需平正、稳定，确保施工中不发作倾斜、挪动。

使钻机转盘中心线、天车中心、钻头中心及桩中心位于一条沿垂线上，经当班技术人员检查，验收签字前方可钻孔。

d、钻孔技术人员和机班长校正钻机立轴的垂直度及核对钻头与桩径相符后移交给班长施工，为避免孔壁坍塌，在钻进过程中，应用回填的泥岩和水混合在钻头回转搅拌下自造泥浆，泥浆浓度宜维持在1.05~1.20之间，泥浆顶面平自然空中，使孔中的泥浆高出公开水位0.5—1.0m以上，泥浆所产生的液柱压力能够均衡公开水压力，并对孔壁有一定的侧压力维持孔壁的稳定。

桥梁工程钻孔灌注桩基础专项施工方案桥梁工程钻孔灌注桩基础专项施工方案一、引言桥梁工程是交通运输领域的重要组成部分，其结构稳固性及安全性对交通流畅和行人安全至关重要。

钻孔灌注桩基础技术作为桥梁工程中的关键技术，对于提高桥梁承载力和稳定性具有举足轻重的作用。

本文将详细阐述桥梁工程中钻孔灌注桩基础的施工方案，为相关工程提供参考。

二、桥梁工程与钻孔灌注桩基础桥梁工程主要涉及桥梁设计、施工及维护等方面，要求考虑诸多因素，如结构安全性、耐久性及环境影响等。

钻孔灌注桩基础是利用钻孔设备在桥墩位置钻入一定深度，然后将混凝土通过压力灌注设备注入孔内，形成具有较高承载力的基础结构。

该技术适用范围广泛，尤其在复杂地质条件下的桥梁建设中具有显著优势。

三、施工方案1、施工前准备：在施工前，首先要对桥墩位置的地质水文情况进行详细勘察，确定合适的施工方案。

同时，准备好所需的施工设备、材料及人员，确保施工顺利进行。

2、护筒埋设：在钻孔前，需根据设计要求埋设护筒。

护筒的作用主要是保持孔口稳定、防止孔口坍塌，同时可作为钻孔设备的支撑点。

3、钻孔施工：根据地质情况选择合适的钻头和钻机，严格按照设计要求的孔深和孔径进行钻孔。

在钻孔过程中，要注意观察孔内情况，及时清理孔内残渣。

4、清孔：钻孔完成后，需对孔内残渣进行清理，确保孔内清洁。

清孔可以采用正循环、反循环等方法，根据实际情况选择合适的清孔方式。

5、钢筋笼制作与安装：按照设计要求制作钢筋笼，确保钢筋笼的尺寸、重量及稳定性符合要求。

在安装过程中，需利用吊装设备将钢筋笼放入孔内，确保其位置准确。

6、灌注混凝土：在钢筋笼安装完成后，立即进行混凝土灌注。

灌注过程中要确保混凝土质量，控制好灌注速度，确保混凝土充分填充孔内。

7、质量检测：在灌注完成后，要对钻孔灌注桩的质量进行检测。

可采用超声波、小应变等方法检测桩身的完整性及承载力。

如发现问题，及时采取补救措施。

四、技术细节1、钻头选择：根据地质勘察结果，选择适合的钻头类型和尺寸。

第1篇一、工程概况钻孔灌注桩是一种广泛应用于地基基础工程中的桩基础形式，具有施工速度快、质量可靠、适应性强等特点。

本工程钻孔灌注桩施工方案适用于各类地质条件，包括砂土、粘性土、岩层等。

二、施工准备1. 技术准备：熟悉工程地质资料，了解桩基设计要求，掌握钻孔灌注桩施工工艺。

2. 材料准备：钢筋、水泥、砂、石子等原材料应满足设计要求，并经过检验合格。

3. 机械设备准备：钻机、泥浆泵、混凝土搅拌机、振动器等设备应齐全，并处于良好状态。

4. 人员准备：组织施工队伍，明确施工任务和职责，进行技术交底。

三、施工工艺1. 桩位定位：采用全站仪、经纬仪等测量仪器进行桩位放样，确保桩位准确无误。

2. 护筒埋设：根据设计要求，在桩位处埋设护筒，护筒顶端标高应高出原地面或围堰面50cm。

3. 钻孔施工：根据地质条件选择合适的钻孔方法，如冲击成孔、旋挖成孔等。

4. 清孔：钻孔完成后，进行清孔，确保孔底沉碴厚度满足设计要求。

5. 钢筋笼制作与吊装：根据设计要求制作钢筋笼，吊装至孔口，确保钢筋笼位置准确。

6. 浇注混凝土：在钢筋笼上方安装导管，进行混凝土浇注，控制导管埋深。

7. 终孔处理：混凝土浇注完成后，进行终孔处理，确保桩顶标高满足设计要求。

四、施工质量控制1. 材料检验：对钢筋、水泥、砂、石子等原材料进行检验，确保符合设计要求。

2. 钻孔质量：控制钻孔垂直度、孔径、孔深等指标，确保钻孔质量。

3. 清孔质量：清孔过程中，检查孔底沉碴厚度，确保满足设计要求。

4. 混凝土质量：控制混凝土配合比，确保混凝土强度和耐久性。

5. 桩顶标高：确保桩顶标高满足设计要求。

五、安全措施1. 严格遵守安全操作规程，确保施工安全。

2. 定期对机械设备进行检查、维护，确保设备安全运行。

3. 设置安全警示标志，提醒施工人员注意安全。

4. 加强施工人员安全教育，提高安全意识。

六、环境保护1. 合理安排施工时间，减少对周边环境的影响。

2. 处理好施工废水、废气和固体废弃物，防止污染环境。

高速公路桥梁钻孔灌注桩施工方案一、引言在高速公路桥梁建设工程中，钻孔灌注桩是一种常见的基础工程方案，其施工质量直接影响着桥梁的安全性和稳定性。

本文将从施工前准备、施工工艺、施工方法、质量控制等方面介绍高速公路桥梁钻孔灌注桩的施工方案。

二、施工前准备1.设计准备–根据桥梁结构设计方案，确定钻孔灌注桩的尺寸、数量、位置等设计参数。

–制定施工图纸和施工规范，明确施工要求和工艺要求。

2.材料和设备准备–采购符合国家标准的钻孔灌注桩施工所需的材料，包括水泥、石子、砂浆等。

–准备工程机械设备，如钻孔机、搅拌机、抽芯器等。

三、施工工艺1.钻孔–按照设计要求，确定钻孔的位置和尺寸。

–使用钻孔机进行钻孔作业，保证孔径和深度的准确度。

2.灌注–在钻孔处设置套筒，将混凝土输送到孔内。

–在灌注的过程中注意控制灌注速度和灌注压力，确保混凝土填充均匀。

3.摩擦桩–在钻孔灌注桩施工中，如遇软土层等特殊情况，考虑采用摩擦桩的施工方式来提高桩的承载能力。

四、施工方法1.干法–适用于岩层较硬的情况，操作简单，施工速度快。

2.湿法–适用于软土层或岩层较松的情况，通过搅拌机将水泥和砂浆混合后灌注到孔内。

五、质量控制1.现场监督–设置专人负责施工现场的监督与管理，确保施工按照设计要求进行。

2.质检验收–施工完成后，对钻孔灌注桩进行质量检验，包括桩身的强度、孔径的准确度等项指标。

结论高速公路桥梁钻孔灌注桩施工方案是确保桥梁基础稳定性和安全性的关键步骤。

通过严格的施工前准备、施工工艺、施工方法以及质量控制，可以有效保障施工质量，提高工程的可靠性和安全性。

桥梁钻孔桩施工方案
一、前言
在桥梁建设中，钻孔桩是一种常见的基础工程方法，通过在桩孔中灌注混凝土来形成桩基，以支撑桥梁结构的稳定性。

本文将从设计前的准备工作、施工过程及质量控制等方面，阐述桥梁钻孔桩施工的方案。

二、准备工作
1. 设计方案确认
在开始施工之前，首先需要确认钻孔桩的设计方案，包括桩的直径、深度、孔距等参数的具体要求。

2. 地质勘察
进行地质勘察，了解地下岩层、土质等情况，为后续的施工提供依据。

3. 物料准备
准备好所需的钻机、钻头、钢筋及混凝土等材料。

三、施工流程
1. 钻孔
根据设计要求，选择合适的钻孔机进行钻孔作业，保证桩孔的直径和深度符合设计要求。

2. 钢筋设置
在完成钻孔后，根据设计方案设置好钢筋，确保钢筋的位置和数量达到设计要求。

3. 灌浆
将混凝土灌注到桩孔中，以确保桩基的稳固性。

4. 收尾工作
清理现场，做好相应的检查及记录工作。

四、质量控制
1. 定期检查
在施工过程中，要定期检查钻孔桩的质量及施工工艺，确保符合设计要求。

2. 质量验收
完成施工后，进行质量验收，确保钻孔桩的质量符合相关标准。

五、总结
桥梁钻孔桩施工是桥梁建设中至关重要的一环，只有严格按照设计要求和施工方案进行施工，才能确保桥梁结构的安全可靠性。

在实际工程中，需要严格执行各项操作流程，并加强质量控制，提高施工过程中的效率和质量，以确保桩基工程的顺利进行。

希望本文能对桥梁钻孔桩施工方案有所帮助，提高工程建设过程中的效率和质量。

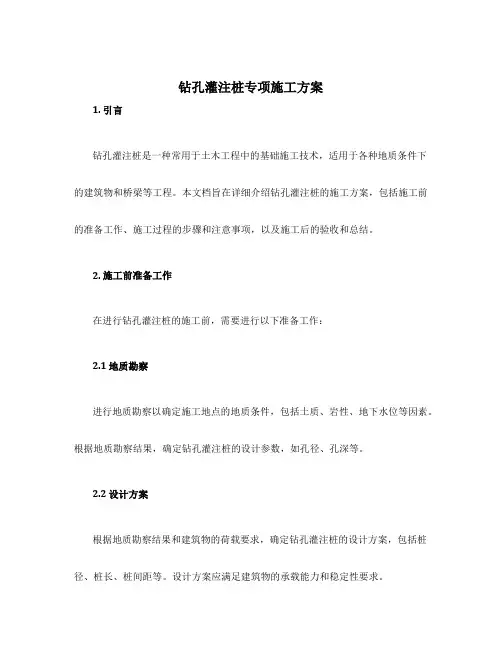

钻孔灌注桩专项施工方案1. 引言钻孔灌注桩是一种常用于土木工程中的基础施工技术，适用于各种地质条件下的建筑物和桥梁等工程。

本文档旨在详细介绍钻孔灌注桩的施工方案，包括施工前的准备工作、施工过程的步骤和注意事项，以及施工后的验收和总结。

2. 施工前准备工作在进行钻孔灌注桩的施工前，需要进行以下准备工作：2.1 地质勘察进行地质勘察以确定施工地点的地质条件，包括土质、岩性、地下水位等因素。

根据地质勘察结果，确定钻孔灌注桩的设计参数，如孔径、孔深等。

2.2 设计方案根据地质勘察结果和建筑物的荷载要求，确定钻孔灌注桩的设计方案，包括桩径、桩长、桩间距等。

设计方案应满足建筑物的承载能力和稳定性要求。

2.3 场地准备清理施工场地，清除杂草、垃圾等障碍物。

对需要施工的地面进行平整和加固，以确保施工过程的稳定性和安全性。

2.4 施工人员和设备准备安排有经验的施工人员参与施工工作，并准备所需的施工设备和工具，如钻机、混凝土搅拌机、管道等。

3. 施工过程根据钻孔灌注桩的设计方案，进行施工。

施工过程一般包括以下步骤：3.1 钻孔使用钻机进行钻孔作业，根据设计要求一次性钻孔到设定的孔深。

在钻孔过程中，要及时检测土层和岩层的情况，并记录下来。

3.2 清洗孔眼钻孔完成后，使用水泵和泥浆泵进行孔眼清洗，将孔眼中的泥浆和杂质清除干净，以保证灌注过程中的质量。

3.3 灌注混凝土在清洗完孔眼后，开始灌注混凝土。

将混凝土从搅拌车输送至孔眼，通过管道将混凝土注入孔眼，同时进行振捣以排除空隙并提高桩身的密实度。

3.4 填充钢筋在灌注混凝土过程中，同时进行钢筋的填充。

将预先准备好的钢筋根据设计要求插入孔眼中，并与混凝土紧密联系以增加桩的承载能力。

3.5 钻孔灌注桩的施工质量控制在施工过程中，要进行严格的施工质量控制。

包括测量孔深、孔径的尺寸、混凝土强度的检测等，以确保钻孔灌注桩的质量达到设计要求。

4. 施工后的验收和总结施工完成后，进行验收工作。

一、桥梁工程㈠钻孔桩施工⒈施工顺序按照年度工程进度计划安排，并结合现场施工条件，施工顺序具体安排为：用4台JC1500冲击钻机施工牛粪沟高架桥的钻孔桩；用2台JC1500冲击钻机施工碧柳河大桥钻孔桩；用2台JC1500冲击钻机施工泉子河沟大桥的钻孔桩。

⒉单机成桩进度估计本合同段桥梁共有钻孔桩108根，其中桩径为Ф1.5m的40根，桩径为Ф1.2m的48根，桩径为Ф1.3m的20根，根据桩位的地质条件，桩长从17m到32m不等，地质有较厚的砂卵石。

根据我们以往的施工经验，采用冲击钻泥浆护壁成孔较适合本桥的工程地质。

⒊筑岛为了提供钻孔机械施工工作面，保证施工安全，根据设计图纸及现场勘察掌握的情况，碧柳河大桥拟采取水中围堰筑岛的方法为钻孔施工提供钻机的工作面。

围堰为双层编织袋围堰，编织袋内装砂卵石，陆地上积为15m3为20m3并用。

如图水中钻池，容积为做输浆管道将两岸的两个泥浆箱相连，输浆钢管架立在便桥一侧的支架上，并在输浆管道上对应水中的每个墩位处安装一个过浆阀门，保证钻孔掏渣过程中随时向护筒内补浆。

同时在每个水中平台上设置一个沉淀池，容积为10m3，掏渣筒清孔泥渣倒入沉淀池经沉淀后泥渣留在池中，泥浆可自流回孔内，保证泥浆循环使用，避免浪费。

在施工过程中保证泥浆池中的浆面标高施工高于护筒顶标高1.5m左右，以便靠水头压力向孔内补浆。

水中钻孔泥浆供应如图8-3⑴护筒的埋设因河漫滩地表覆盖层多为砂性土，有3m左右的强透水层，为防止塌孔，施工时孔口使用4m～5m高的钢护筒，直径分别为Ф1.8m （桩径D=1.5m）、Ф1.5m（桩径D=1.2 m）和Ф1.3m（桩径D=1.00m），壁厚12mm。

采用人工挖土并配合振拔桩锤打入的方法埋设钢护筒，埋设时必须认真进行，护筒四周用粘土填筑，并分层夯实处理，护筒顶要高出岛面0.3m左右，并在顶部焊加强筋和吊耳，开进水口。

钻进过程中要经常检查护筒是否发生偏移和下沉，并要及时处理。

桥梁（钻孔灌注桩）施工方案采用钻孔桩基础，根据地质条件可分别采用回旋钻或冲击钻钻孔，钢筋笼现场绑扎，汽车吊吊沉钢筋笼。

柱式墩模板采用整体式钢模，一次浇筑成型；肋板式台、薄壁墩等的模板采用大块钢模板，龙骨采用型钢加劲，并采用对拉螺栓固定，外用脚手架支撑，确保墩台施工时所必须的强度、刚度和稳定性。

台帽及盖梁的模板采用定型钢模板，钢筋均在加工场加工后运至现场绑扎，混凝土统一由拌合站拌制，砼运输车运输。

现浇箱梁混凝土采用拌和站集中拌和，混凝土运输车运输至现场，砼泵送入模。

预制梁板由预制场统一预制、统一安装，预制箱梁、T梁采用用架桥机进行架设，预制空心板采用汽车起重机架设。

特大桥现浇连续钢构采用挂蓝悬浇施工。

涵洞工程基坑采用人工配合挖掘机开挖，混凝土采用拌和站集中拌和，混凝土运输车运输至现场。

墙身模板采用定型大块钢模板，钢筋集中加工，现场绑扎成型。

混凝土浇筑采用汽车吊配吊斗入模，机械振捣密实。

施工方法一、基坑开挖机械清理桩基施工泥浆池，将剩余泥浆及杂土清除运走。

测量放线后，采用机械开挖基坑。

基坑开挖视荷载情况按1：0.33或1：0.5或1：0.75放坡（确保基坑不坍塌为好）。

基坑开挖时深度不得超挖，预留0.2米（承台底面以上0.2米），人工进行清理至垫层地面标高。

①挖基通过不同土层时，边坡可以分层选定，并预留平台；弃土不得妨碍施工，弃土堆坡坡焦距坑顶边缘不宜小于基坑深度。

②无水土质基坑底面，已按照基础设计尺寸每边放宽0.5m，有水基坑底面，满足四周排水沟和汇水井的设计需要，每边放宽0.8m。

③在基坑较深，土方量大或基坑坡度受场地限制，基坑开挖后要求及时支护。

采用大块钢模板、钢管支撑防护。

凿除桩头超灌砼、基坑铺底桩头凿除采用人工配合风镐凿除到设计标高（标准为桩顶必须为新鲜密实砼面）。

桩基检测合格后，进行底垫层施工。

垫层按设计要求采用C15砼铺底15cm厚至承台底面承台钢筋加工及安装①钢筋的加工,根数不能少,长度不能短,径级不能减,钢种不能换,位置不能变。

桥梁施工方案之一钻孔灌注桩施工方案钻孔灌注桩是一种常用的桥梁施工方案之一，它是通过钻孔、灌注混凝土，形成强固的地基，用于桥梁的支撑和承重。

本文将详细介绍钻孔灌注桩的施工方案。

一、前期准备工作1.了解工程要求：根据桥梁设计要求、地质勘察报告等文件，明确桩的数量、直径、深度等参数。

2.确定施工场地：根据桩的布设要求，确定施工场地，并进行平整和围挡工作。

3.采购材料和设备：准备需要使用的钻机、注浆设备、钢筋等施工材料。

二、施工工序1.钻孔（1）钻孔位置标定：根据设计要求，在桩基标高确定的位置用传统的钉子、线锤和测量工具进行钢钉布置，布置好钢钉后再接通线进行反查。

（2）钻孔机安装：将钻机安装好，并进行试运转和检查，确保安全可靠。

（3）开始钻孔：使用钻机进行打孔，根据设计要求和地质勘察报告决定孔的直径和深度。

（4）清洁孔底：钻孔完成后，使用气压钳或消音泵等设备将孔底清洗干净，确保灌注混凝土时无杂物。

2.灌注混凝土（1）排水处理：在桩底进行排水处理，避免灌注过程中发生冲洗。

（2）配置混凝土：根据设计配比，配置好具有一定流动性的混凝土，确保后续灌注顺利进行。

（3）安装钢筋笼：将预制的钢筋笼或现场加工的钢筋安装到孔内，并保证其位置准确。

（4）灌注混凝土：将配置好的混凝土通过泵送或人工的方式进行灌注，同时进行振捣和逐层灌浆，确保混凝土的紧密性和质量。

3.标高处理和养护（1）试验桩标高调整：灌注混凝土后，根据设计要求和实际情况调整试验桩的标高，使其达到设计要求的高度。

（2）普通桩标高调整：根据试验桩的结果，灌注普通桩时根据设计要求调整标高。

（3）养护：对灌注完成的桩进行养护，按照混凝土养护标准进行管理，确保混凝土充分强化。

三、施工注意事项1.安全防护：在施工过程中，要加强现场安全防护工作，如安装护栏、设置警示标志等，确保施工人员安全。

2.钻孔质量控制：钻孔过程中要加强质量控制，检查孔的直径、深度、垂直度等，确保孔的质量。

桥梁工程钻孔灌注桩基础专项施工方案
一、项目背景
在桥梁工程中，钻孔灌注桩是一种常见的基础形式，具有承载能力强、适用范围广等优点。

本文旨在针对桥梁工程中的钻孔灌注桩基础施工提出专项施工方案。

二、施工前准备工作
1. 地质勘察
在进行钻孔灌注桩基础施工前，必须进行全面的地质勘察工作，了解地下地质情况，以确定桩基础设计参数。

2. 设计方案审核
对桩基础设计方案进行审核，确保符合规范和实际施工需求。

3. 材料准备
准备好所需的施工材料，如水泥、钢筋等，并进行材料质量检测。

三、施工工艺流程
1. 钻孔施工
1）确定钻孔位置和孔径大小；
2）进行钻孔作业，保证孔壁光滑整齐。

2. 灌注桩筒
1）将灌注桩筒安装到孔内；
2）进行桩筒的灌浆操作，确保充填均匀。

3. 钢筋安装
1）在充填后的桩孔内安装预埋钢筋；
2）按设计要求设置钢筋的布置方式和数量。

4. 灌注混凝土
1）进行混凝土配制；
2）将混凝土灌入桩孔，达到设计高度。

四、施工质量控制
1. 施工过程监测
对施工过程中的钻孔质量、灌浆均匀性等进行实时监测。

2. 质量验收
完成施工后，进行质量验收，确保桩基础符合设计要求。

五、施工安全措施
1. 安全防护
施工现场应设置明显的安全警示标识，并配置必要的安全防护设施。

2. 安全教育
对施工人员进行安全教育培训，提高其安全意识和应急处理能力。

结语
通过严格执行施工方案和严密的质量控制，钻孔灌注桩基础施工能够保证桥梁工程的稳定性和安全性，为桥梁的顺利建设提供可靠的基础支撑。

桥梁钻孔灌注桩施工方案(正式)一、项目背景桥梁是连接两个陆地分隔的地区的重要交通工程，为确保桥梁的稳固性和安全性，需要采用合适的基础工程方法。

本文旨在就桥梁钻孔灌注桩的施工方案进行详细讨论，以保障工程质量。

二、施工准备1.设备准备：确保钻机、混凝土输送泵、振捣器等设备完好，并进行检查和调试。

2.材料准备：准备合格的混凝土和钢筋，符合相关标准的沙、石等辅助材料。

3.人员安排：安排有经验的技术人员、操作工等参与施工，并进行专业培训。

三、施工流程1.地基处理：根据设计要求进行地基处理，清除表层杂物和松散土壤。

2.钻孔：采用先进的钻孔设备进行孔洞的形成，确保孔壁光滑无杂物。

3.灌注：将预先调配的混凝土通过输送泵灌注至孔洞中，并采用振捣器进行振实，确保灌注桩的质量。

4.加筋：在灌注桩的适当位置加入钢筋，增强其受力能力。

5.养护：对灌注桩进行合理的养护，确保混凝土的强度和耐久性。

四、质量控制1.原材料检验：对混凝土、钢筋等原材料进行检验，保证符合标准要求。

2.工序检查：对每一道工序进行严格检查，确保工艺流程正确。

3.质量验收：进行混凝土强度、钢筋位置等方面的验收，保证施工质量。

五、安全措施1.人身安全：加强安全教育，严格遵守操作规程，做好个人防护。

2.设备安全：定期检查设备安全性能，保证设备正常运转。

3.现场环境：保持施工现场整洁，消防设施齐全。

六、总结桥梁钻孔灌注桩作为桥梁基础工程的重要组成部分，施工过程中需严格按照规范操作，确保施工质量和施工安全。

只有做好施工方案的制定和实施，才能保障桥梁工程的持续发展。

以上是针对桥梁钻孔灌注桩施工方案的正式文档，详细阐述了施工准备、施工流程、质量控制、安全措施等内容，希望能对相关工程的实施提供参考。

目录1编制目的、依据错误!未指定书签。

2工程概况及施工环境错误!未指定书签。

3地质地貌错误!未指定书签。

4施工准备错误!未指定书签。

5人员、机械配置错误!未指定书签。

6施工进度计划错误!未指定书签。

7钻孔灌注桩施工工艺错误!未指定书签。

8关键技术问题控制错误!未指定书签。

9桩基工程质量管理及保证措施错误!未指定书签。

10质量保证措施、组织机构、质量控制指标、成品保护错误!未指定书签。

11安全保证措施错误!未指定书签。

12工期的保证体系及保证措施错误!未指定书签。

13现场文明施工管理错误!未指定书签。

14环境保护、水土保持体系的建立错误!未指定书签。

15事故预防监控措施及应急预案错误!未指定书签。

钻孔桩施工工艺框图错误!未指定书签。

钻孔灌注桩基础施工工艺框图错误!未指定书签。

桥梁桩基专项施工方案1编制目的、依据1.1 编制目的为了本工区桩基施工作业有章可循，使施工过程控制规范化，保证全过程的安全、质量和进度。

遵照施工承包合同和建设单位的要求，采用科学的组织管理方式和先进的施工技术，合理安排施工程序和劳动组织，采取先进的施工方法，提高机械化施工程度、提高工效，推广先进经验，特编制本施工方案。

1.2 编制依据《工程施工图设计》《城市桥梁工程施工及质量验收规范》(2-2019)《城镇道路工程施工及质量验收规范》（ 1-2019）《公路桥涵施工技术规范》（ F50-2019）《建筑基坑支护技术规程》120-99《建筑桩基技术规范》194-2019《实施性施工组织设计》及设计交底和图纸答疑《桩基后注浆施工工艺建议》郑州大学国家和地方及行业现行有关技术规范和行业标准现场勘察、调查工程沿线水文、气象、地质、交通、建材、电力等周边环境条件获得的资料。

我公司拟投入的机械设备装备情况，施工技术及管理水平，以及多年工程实践积累的施工及管理经验。

2工程概况及施工环境2.1工程概况陕西省西咸新区泾河新城正阳大道为西咸新区骨架路网中的一条主干路，是西咸新区内连接西安主城的重要干线道路。

桥梁钻孔灌注桩施工方案一、施工概述二、施工准备1.确定施工区域并展开安全防护工作，标识出施工区域的边界、倾斜度和周围的限制区域。

2.依据设计要求，设置控制点，确定桩的布置和孔位，进行空隙水平放线。

3.调查钻孔灌注桩施工现场周边地下设施，并做好相应的防撞措施。

4.准备施工设备和机械，包括钻机、搅拌机、输送泵、自卸车等。

三、施工流程1.进场准备：安装钻机，进行试钻，了解地层情况和孔壁稳定性，确保钻孔布置的合理性。

2.孔壁处理：采用套管法进行孔壁处理，保证孔壁的稳定性和孔内的清洁。

3.钻孔施工：根据设计要求，进行钻孔、取土、清孔等工作。

在钻孔过程中，根据地层情况及时调整钻进速度和转速，并做好记录。

4.养护孔壁：在钻孔完毕后，及时排斥孔内的残渣，保持孔壁的清洁状态，并进行必要的养护处理。

5.灌浆灌注：根据设计要求，将水泥、骨料和外加剂按比例配制，并通过搅拌机和输送泵进行搅拌、运输和灌注。

控制灌注的速度和压力，确保灌注材料的密实性。

6.桩身加固：在灌注完毕后，根据设计要求进行桩身加固。

可采用纵筋或预埋件等方式。

四、质量控制1.施工前的技术交底：对施工人员进行技术交底，明确施工步骤和质量要求，确保施工人员掌握相关知识和操作技巧。

2.现场质量控制：严格按照设计要求和监理规范进行施工，确保孔径、孔深和孔位等质量指标符合要求。

3.材料质量控制：落实材料供应商的质量责任，对原材料进行严格的抽样检测和验收，并进行相应的记录。

4.质量验收及文件整理：在施工结束后，对钻孔灌注桩进行质量验收，并整理档案资料，包括设计图纸、施工记录、质量检测报告等。

五、施工安全施工过程中，需严格遵守相关的安全操作规程和标准，加强组织管理，确保施工人员的安全。

针对施工现场的危险源，采取相应的防护措施，定期开展安全教育和培训，提高施工人员的安全意识。

六、环境保护在施工过程中，要重视环境保护工作，采取有效措施降低噪音、粉尘和废水等对环境的污染。

合理利用和回收施工中产生的废弃物，保持施工现场的清洁和整洁。

桥梁钻孔灌注桩施工方案一、前期准备工作在进行桥梁钻孔灌注桩的施工前，必须进行周密的前期准备工作，以确保施工过程顺利进行。

具体工作包括：1.方案设计：由专业人员根据桥梁设计要求制定钻孔灌注桩施工方案，确定桩基布设计划和施工工艺。

2.现场勘察：施工单位需派遣技术人员对施工现场进行详细勘察，了解地质条件、水文情况等，为施工提供必要的信息支持。

3.设备准备：准备好钻机、灌浆设备、混凝土搅拌站等施工所需的设备和工具，并确保其完好无损。

4.材料调配：准备好所需的钢筋、钢管、水泥等材料，并做好调配工作，保证施工过程中材料供应充足。

二、施工流程及注意事项桥梁钻孔灌注桩的施工分为如下几个阶段：1.基坑开挖：按照设计要求在桥梁的桩基位置开挖基坑，保证起挖面平整、垂直。

2.桩基布设：根据设计要求，按照一定的间距和深度进行桥梁钻孔灌注桩的布设，确保桩基的承载力和稳定性。

3.钻孔施工：使用钻机对桥梁钻孔灌注桩进行孔洞开挖，保证孔径和深度符合设计要求。

4.灌浆注浆：在完成钻孔后，使用专用设备对孔内进行灌浆，填充充分，并确保灌浆质量合格。

5.桩身与桩帽连接：在灌浆完成后，需及时安装桩身与桩帽的连接件，保证桩体的整体性和稳定性。

6.质量检验：对施工过程进行质量检验，包括钻孔深度、孔径、灌浆质量等方面，确保施工符合设计要求。

7.现场清理：施工结束后要及时清理施工现场，保持环境整洁。

三、施工安全及监管桥梁钻孔灌注桩施工中，需严格遵守相关安全规定，做好施工现场的安全保障工作。

同时，相关部门应加强对施工过程的监管，确保施工质量和安全。

1.施工人员安全：施工人员需穿戴好安全防护用具，遵守操作规程，确保施工过程中人身安全。

2.设备安全：施工设备应定期检修，确保设备运行正常，消除安全隐患。

3.安全防护：施工现场应设置明显的安全警示标识，设立警戒线，保证施工现场安全有序。

4.应急处置：建立应急预案，定期组织演练，提高施工人员的应急处置能力。

四、施工总结和展望桥梁钻孔灌注桩是桥梁施工中重要的一环，正确的施工方案和严谨的施工流程对保证桥梁的稳定性和安全性具有重要意义。
