桩基础工程施工ppt

桩基础工程施工ppt

动测法
利用打桩时产生的应力波或振动 信号，分析桩的承载力和完整性
。
验收流程
根据设计要求和施工规范，制定 详细的验收流程，对承载力检测 结果进行综合评价，确保桩基础
工程的安全性和稳定性。
2024/1/25
18
REPORT
2024/1/25
CATALOG
DATE
ANALYSIS
SUMMAR Y
05
桩基础工程施工安全与 环保
2024/1/25
CATALOG
DATE
ANALYSIS
SUMMAR Y
01
桩基础工程概述
3
定义与分类
定义
桩基础工程是利用桩将上部结构荷载 传递到深层土层或岩层的一种基础形 式。
分类
根据桩的材料、施工方法、承载性状 等不同特点，桩基础工程可分为多种 类型，如钢筋混凝土桩、预应力混凝 土桩、钢桩、木桩等。
REPORT
CATALOG
DATE
ANALYSIS
SUMMARY
桩基础工程施工ppt
2024/1/25
1
目录
CONTENTS
2024/1/25
• 桩基础工程概述 • 桩基础工程施工准备 • 桩基础工程施工方法 • 桩基础工程施工质量控制 • 桩基础工程施工安全与环保 • 桩基础工程施工案例分析
2
REPORT
8
施工方案设计与评审
01
02
施工方案设计的依据和原则
施工方案的主要内容
2024/1/25
03
04
施工方案的评审与优化
施工方案中的安全措施
9
施工材料准备
施工材料的种类和规格 施工材料的采购和运

桥梁工程的桩基础

桥梁工程的桩基础

桩基础的构造
桩基础的概述
讨论
不同类型的桩基础 适用于那些情况？
桩基础的受力计算
摩擦系数f1 摩擦系数f2 摩擦系数f3 摩擦系数f4F直源自为D设计桩长承载力为δ
桩基础的施工
主要内容
沉入桩施工 灌注桩施工
沉入桩施工
❖ 锤击沉桩
施工流程图 （仅供参考）
场地清理
测量放样
桩机就位
吊桩
插桩 检 查 桩 位 锤击沉桩
❖静力压桩 静力压桩系采用静压力将桩压入土中，
即以压桩机的自重克服沉桩过程中的阻力。
怎么计算压桩阻力？
水中沉桩
❖主要通过搭设施工便桥、土岛和各类脚手架 组成的工作平台，进行水中沉桩作业。
❖主要有哪些方法？都有哪些特点？
先筑围堰后沉桩基法 先沉桩基后筑围堰法 用吊箱围堰修筑水中桩基法
灌注桩
❖灌注桩的分类
桩基础
LOGO
主要内容
1 桩基础的概述 2 桩基础的构造 3 桩基础的受力计算 4 桩基础的施工
桩基础的概述
❖什么是桩基础？ ❖为什么要用桩基础？ ❖桩基础的类型
按材料分为木桩、钢筋混凝土桩、预应力混 凝土桩及钢桩；按照制作方法分为预制桩和灌注 桩；按照施工方法分为沉入桩（包括锤击沉桩、 振动沉桩、射水沉桩、静力沉桩等）和灌注桩； 桩按承载性状可分为摩擦型桩和端承型桩 ；桩按 成桩时挤土状况可分为非挤土桩、部分挤土桩和
最后一阶段锤击
抽检试验
运桩
沉入桩施工
❖锤击沉桩
主要沉桩设备：桩锤、桩架及动力装置。 施工要点有哪些？ 锤击沉桩的停锤控制指标？
沉入桩施工
❖振动沉桩
设计一下振动 沉桩的施工流程
施工过程要注意哪些？

桥梁桩基础施工 ppt课件

桥梁桩基础施工 ppt课件
7. 卡钻 8. 掉钻落物 9. 梅花孔
28
清孔
1. 目的：
1）抽、换孔内泥浆，清除钻渣和沉淀层，尽量减少孔 底沉淀厚度，防止桩底存留过厚沉淀土而降低桩的承载 力；
2）为灌注水下砼创造良好条件，使测深正确，灌注顺 利；
2. 要求：
终孔检查后，应迅速清孔，不得停歇过久，使泥 浆、钻渣沉淀增多，造成清孔工作的困难，甚至坍 孔，清孔后应在最短时间内灌注砼。
35
灌注水下砼
3. 施工方法： 4. 灌注事故的预防及处理
灌注水下砼时，导管埋入砼的深度一般宜控制在2～4
米较好，任何时候不得少于1米或大于6米。
导管进水
卡管
坍孔
埋管
钢筋笼上升 浇短桩头
夹泥断桩
灌注桩补强
36
37
钻孔灌注桩的质量检验
1. 成孔的质量检验（表2－12） 2. 砼抗压强度试件
每根桩应制作2-4组（每组3个试块）的砼试件。
18
埋设护筒
钻孔成败的关键是防止孔壁坍塌。当钻孔较深时，
在地下水位以下的孔壁土在静水压力下会向孔内坍塌， 甚至发生流砂现象，钻孔内若能保持比地下水位高的 水头，增加孔内静水压力，能稳定孔壁，防止坍孔。
护筒的作用 护筒的要求 护筒的埋设
1.固定桩位，引导钻锥方向；
2.隔离地面水免其流入井孔，保
护孔口；
3. 无破损检验桩的完整性
1）超声波检测法（声波透射法） 2）动力检验法
4. 抽芯试验
桩身砼钻探取芯 芯样外观检查 芯样抗压强度试验
38
39
40
最后贯入度，锤击桩
时，最后十击的平均
12
下沉值。
本课小结：
1. 了解沉入桩的种类以及桩的制作。 2. 了解沉入桩的各种机械设备。

桥梁基础施工-ppt课件

桥梁基础施工-ppt课件
泉眼
堵排处理，不 泡基础。
未风化岩面清除干净； 风化岩面按基础尺寸凿 除。
承重面修理平整；砌 筑前铺一层水泥砂浆。
天然状态铲平；或向 基底夯入10cm碎石。
基础施工 基础砌筑
干地基上砌筑
排水砌筑
水下混凝土封底， 再排水砌筑
封底混凝土的最 小厚度：浮筒的 自重不被浮起； 简支板有足够强 度
桩基础施工
人工挖孔灌注桩施工
人工挖孔灌注桩
砖砌孔壁支护
混凝土孔壁支护
浇注混凝土
现场砼灌注
钻孔灌注桩施工工艺
钻孔桩施工
南京大胜关长江大桥
泥浆护壁成孔灌注桩施工现场
灌注桩施工中容易发生的质量问题：
①塌孔 ②斜孔 ③缩孔 ④护筒冒水 ⑤钢筋笼上浮 ⑥断桩 ⑦卡管
用测绳与重锤(水尺)量測深度
30∮
施工:黏性土填筑,由上游至下游合龙。
(2)土袋围堰
适用：水深 ≤3.0m,V＜1.5m/s,河床 渗水小。
构造：顶宽1~2m,外坡1∶0.2~1 ∶ 0.5, 内 坡1 ∶0.5~1 ∶ 1
施工:黏性土填心,袋装松散土60%;错 缝搭长1/3~1/2。
⑶钢板桩 围堰
性能 适用 结构
强度大、防水性好 、能穿透 砾石 、卵石层 、软岩 、风 化岩
立内模 绑扎钢筋 立外模 灌注底节砼及养生 抽垫 下沉 接高 基底清理 封底 井内填充及灌注顶盖板
⑴ 场地准备
要求场地平整，地面与岛面有一定承载力， 否则换填打砂桩
①无水场地 ②浅水场地： ③深水场地：
无围堰土岛 草袋、石笼围堰筑岛、 钢板桩围堰筑岛
⑵ 底节沉井的制造 工序： 场地整平夯实、铺设垫木 、立沉井模板及撑 、绑
水深4~8m，软岩最好， 堰深20m

《桥梁桩基础》课件

《桥梁桩基础》课件
《桥梁桩基础》 PPT课件
目录
• 引言 • 桥梁桩基础概述 • 桥梁桩基础设计 • 桥梁桩基础施工 • 桥梁桩基础维护与检测 • 课程总结与展望
01
引言
课程背景
桥梁工程是交通工程中的重要组成部 分，而桩基础是桥梁工程中的关键部 分，直接关系到桥梁的安全性和稳定 性。
随着交通事业的不断发展，对桥梁桩 基础的设计和施工提出了更高的要求 ，因此需要不断更新和改进桥梁桩基 础的设计和施工技术。
高层建筑中，由于建筑物荷载较大， 采用桩基可以有效地将荷载传递到下 层土体中，提高基础的承载能力和稳 定性。
03
桥梁桩基础设计
设计原则
安全性
确保桥梁桩基础在预期 荷载下具有足够的稳定 性，防止结构失稳和破
坏。
经济性
在满足安全性和功能性 的前提下，优化设计方
案，降低工程成本。
可行性
考虑施工条件、环境因 素和资源限制，确保设 计方案具有实施的可能
05
桥梁桩基础维护与检测
日常维护
01
02
03
日常巡检
定期对桥梁桩基础进行外 观检查，查看是否有裂缝 、沉降、位移等现象。
清洁保养
保持桥梁桩基础的清洁， 及时清理杂物和积水，防 止腐蚀和破坏。
排水设施维护
定期检查排水设施是否畅 通，防止积水对桩基造成 损害。
定期检测
沉降监测
定期对桥梁桩基础的沉降 进行监测，了解沉降变化 情况，判断桩基的稳定性 。
计算分析
运用力学和结构分析方法，对 桥梁桩基础进行详细的受力分 析和稳定性验算。
施工图设计
完成最终的施工图设计，包括 桩位布置图、基础结构详图和 相关施工说明。
设计案例分析

公路桥梁墩台桩基础设计精品PPT课件

公路桥梁墩台桩基础设计精品PPT课件

（三） 桩的计算宽度
桩在水平外力作用下，除了桩身宽度范围内桩侧土受 挤压外，在桩身宽度以外的一定范围内的土体都受到一定 程度的影响（空间受力），且对不同截面形状的桩，土受 到的影响范围大小也不同。为了将空间受力简化为平面受 力，并综合考虑桩的截面形状及多排桩桩间的相互遮蔽作 用，将桩的设计宽度（直径）换算成相当实际工作条件下， 矩形截面桩的宽度b1,b1称为桩的计算宽度。根据已有的试 验资料分析，现行规范认为计算宽度的换算方法可用下式 表示：
地基系数变化规律
相应的基桩内力和位移计算方法为：
1）“m”法： 假定地基系数C随深度呈线性增长，即C=mZ，如上图a）所示。 m称为地基系数随深度变化的比例系数（kN/m4）。 2）“K”法： 假定地基系数C随深度呈折线变化即在桩身第一挠曲变形零点 （上图b）所示深度t处）以上地基系数C随深度呈凹形抛物线 增加；该点以下，地基系数C=K（kN/m3）为常数。 3）“c”法：
非岩石类土的比例系数m值Leabharlann 序号 1 2 3 4 5 6
土的分类
流塑粘性土IL>1、淤泥 软塑粘性土1>IL>0.5、粉砂 硬塑粘性土0.5>IL>0、细砂、中砂 坚硬、半坚硬粘性土IL<0、粗砂 砾砂、角砾、圆砾、碎石、卵石 密实粗砂夹卵石，密实漂卵石
m或m0（MN/m4） 3～5 5～10
10～20 20～30 30～80 80～120

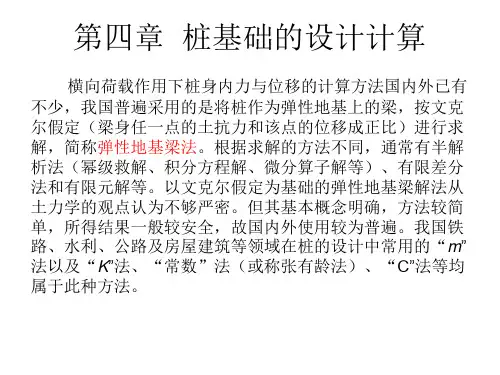

第四章 桩基础的设计计算
横向荷载作用下桩身内力与位移的计算方法国内外已有 不少，我国普遍采用的是将桩作为弹性地基上的梁，按文克 尔假定（梁身任一点的土抗力和该点的位移成正比）进行求 解，简称弹性地基梁法。根据求解的方法不同，通常有半解 析法（幂级救解、积分方程解、微分算子解等）、有限差分 法和有限元解等。以文克尔假定为基础的弹性地基梁解法从 土力学的观点认为不够严密。但其基本概念明确，方法较简 单，所得结果一般较安全，故国内外使用较为普遍。我国铁 路、水利、公路及房屋建筑等领域在桩的设计中常用的“m” 法以及“K”法、“常数”法（或称张有龄法）、“C”法等均 属于此种方法。

桥梁基础ppt课件

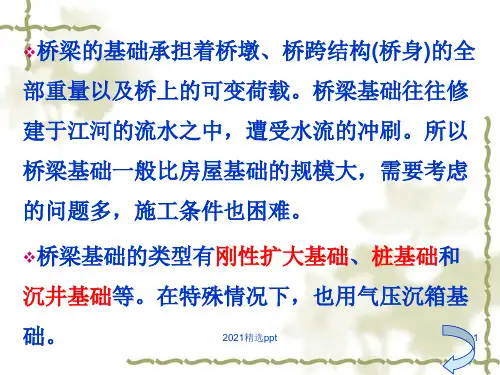

桥梁基础ppt课件

壁下部有刃脚的筒形结构物。通常用钢筋混凝土
制成。它通过从井孔内挖土，借助自身重量克服
井壁摩阻力下沉至设计标高，再经混凝土封底并
填塞井孔，便可成为桥梁墩台的整体式深基础，
参见下图。沉井基础的特点是埋深大、整体性强、
稳定性好，能承受较大的竖向作用和水平作用，
沉井井壁既是基础的一部分，又是施工时的档土
和挡水结构物，施工工艺也不复杂。因此这种结
来的竖直力和水平力，还要挡土护岸，承受台
后填土及填土上荷载产生的侧向土压力。因此
桥台必须有足够的强度，并能避免在荷载作用 下发生过大的水平位移、转动和沉降，这在超
静定结构桥梁中尤为重要。当前，我国公路桥
梁的桥台有实体式桥台和埋置式桥台等形式。
2021精选ppt
22
❖ 1．实体式桥台：U型桥台它是最常用的桥台形
也能承受较大的荷载2。021精选ppt
2
桩基础 ✓ 桥梁的桩基础是桥梁基础中常用的型式。
✓ 当地基上面土层较软且较厚时，如采用刚性 扩大基础，地基的强度和稳定性往往不能满 足要求。这时采用桩基础是比较好的方案。 水流稍深的江河道上的桥梁也多用桩基础。
2021精选ppt
3
❖ 桩基础的作用是将墩台传来的外力由其经过上
2021精选ppt
26
耳墙式桥台
2021精选ppt
27
4
❖ 桩基础由若干根桩与承台两部分组成。每根 桩的全部或部分沉入地基中，桩在平面排列 上可成为一排或几排，所有桩的顶部由承台 联成一个整体，在承台上再修筑墩台，如下 图所示。
2021精选ppt
5
沉井基础
❖ 它是以沉井作为基础结构，将上部荷载传至地基 的一种深基础。
❖ 沉井是一种四周有壁、下部无底、上部无盖、侧

2024年度-桥梁基础工程施工技术ppt课件

2024年度-桥梁基础工程施工技术ppt课件
11
03
桥梁基础施工方法与 工艺
12
明挖法施工
01
适用范围
适用于地质条件较好、开挖深度不大的桥梁基础工程。
02
施工步骤
场地平整 → 测量放线 → 开挖基坑 → 基础施工 → 回填夯实。
03
注意事项
开挖前应做好排水措施，防止基坑积水；开挖过程中应注意边坡稳定，
及时采取支护措施；基础施工完成后，应及时回填夯实，防止基础暴露
15
沉井法施 低的桥梁基础工程。
施工步骤
场地平整 → 测量放线 → 制作沉井 → 沉井下沉 → 基础施工。
注意事项
制作沉井时应保证模板的刚度和稳定 性，防止变形；沉井下沉前应检查地 质条件和地下水位情况，选择合适的 下沉方法；下沉过程中应注意观测和 控制沉井的倾斜和位移，及时采取纠 偏措施；基础施工完成后应及时进行 回填夯实，防止基础暴露时间过长导 致质量问题。
，如改进施工工艺、提高施工效率等。
最终确定方案
03
经过多次讨论和修改，最终确定符合工程实际需求的施工方案
。
27
现场实施效果评价及经验教训总结
现场实施效果评价
对施工方案在现场的实施效果进行评价，包括施工进度、质量、安全等方面。
经验教训总结
总结项目施工过程中的经验教训，如团队协作、技术创新、风险管理等方面的得 失，为后续类似项目提供借鉴。
18
质量检测方法与标准
质量检测方法
包括外观检查、尺寸测量、无损检测 （如超声波检测、X射线检测等）以 及破坏性试验等。
质量检测标准
依据国家相关标准、行业标准和设计 要求，对桥梁基础工程的各项质量指 标进行检测和评定。
19
常见质量问题及预防措施

基础工程 桩基础 (史上最全面)ppt课件

基础工程 桩基础 (史上最全面)ppt课件
测直到 稳定。
.
11
4.1.4 桩基设计内容

桩基设计包括下列基本内容：
1、桩的类型及几何尺寸的选择；
2、单桩竖向（和水平向）承载力的
确定；
3、确定桩的数量、间距和平面布置；
4、桩基承载力和沉降验算；
5、桩身结构设计；
6、承台设计；
7、绘制桩基施工图。
.
12
4.2 桩的类型
4.2.1 桩基的分类 1、按承台与地面相对位置分：
7）地基土有可能被水冲刷的桥梁基础； 8）需穿越水体和软弱土层的港湾与海洋建筑物基础。
.
7
4.1.3 桩基设计原则
桩基是由桩、土和承台共同组成的基础， 设计时应考虑三者共同作用。各部作用起 多大，取决于桩变形。
桩基按极限状态设计法设计，应满足承载 能力极限状态和正常使用极限状态的要求。
建筑桩基分三个安全等级。 桩基设计应进行下列计算和验算：
段,吊装.运输,锤击作用进行强度验算；
3）、柱端平面以下存在的软下卧层时应验算软弱下卧 车层承载力；
4 )、对位于坡地、岸边的桩基应进行桩基稳定性验算；
5）、按现行抗震设计规范规定进行抗震验算。
.
9
2、 下列桩基应进行变形验算：
1)、桩端持力层为软弱土的一,二级桩基以及 桩端持力层为粘土,粉土或存在软弱下卧层 一级建筑桩基,应验算沉降并考虑上部结构 与基础共同作用.沉降不超过建筑沉降允许 值；
.
24
灌注桩
在桩位直接成孔，放入钢筋龙，浇灌混凝土。
按使用阶段配筋，用钢较省.持力层顶高低不 同时桩长可施工时控制，
必须保证成孔质量。
1）钻孔灌注桩:钻孔,土排出，清孔底残渣 放 钢筋龙，浇混凝土

桥梁桩基础施工

桥梁桩基础施工
第23页/共25页
谢谢！
第24页/共25页
感谢页
二、桩基施工及控制要点
1.桩基础的施工特点： ➢桩基础施工质量检验较为严格
桩基础施工完成后，不仅要检查原材料、半成品 （如混凝土等）、成品（如桩）的质量，还要检查 桩的实际状况，如桩位偏差、桩长、截面尺寸、桩 身有无缩颈、断层、断裂等缺陷，此外，大多数工 程还要求对成桩质量做非破损性综合检测，确定桩 的承载力、完整性等作为工程验收的依据。
第16页/共25页
二、桩基施工及控制要点
➢成孔泥浆检测：
第17页/共25页
二、桩基施工及控制要点
➢下钢筋笼：
第18页/共25页
二、桩基施工及控制要点
➢下导管：
第19页/共25页
二、桩基施工及控制要点
➢水下混凝土灌注：
第20页/共25页
二、桩基施工及控制要点
常见问题及处理方法： ➢护筒冒水
护筒外壁冒水，严重的会引起地基下沉，护筒倾伴和移位， 造成钻孔偏斜，甚至无法施工。 造成原因 埋设护筒的周围不密实、护筒水位差太大，水头太高，使孔 壁渗浆或护筒底形成反穿孔。 钻头起落时碰撞钢护筒。
桩基础的类型：
➢按材料： 木桩、钢筋混凝土桩、预应力混凝土桩及钢桩； ➢按照制作方法： 预制桩和灌注桩； ➢按施工方法： 沉入桩、灌注桩； ➢按承载性状： 摩擦型桩和端承型桩 ；
第3页/共25页
二、桩基施工及控制要点
1.桩基施的施工特点： ➢重要性 两个方面：桩基础作为一种特定的基础形式，桩的 质量出现问题，可能带来巨大的危害和经济损失， 甚至可能出现灾难性的后果。另一方面，桩基础的 造价和工程总造价之间的比值较大。 ➢施工工艺及质量控制是决定桩基质量的关键 桩基础属于隐蔽工程。施工过程中的每道工序都影 响桩基础最终质量的可靠性。

桩基础工程-土木工程施工课件

桩基础工程-土木工程施工课件

案例二：复杂地质条件下的桩基工程
总结词
地质条件多变、技术难度大
详细描述
在复杂地质条件下，如软土、岩溶、山区等地区，桩基工程面临着诸多挑战。需 要采取相应的技术措施，如地基处理、桩基选型、施工方法等，以确保桩基的稳 定性和安全性。同时，还需要加强监测和检测，及时发现和处理问题。
案例三：历史建筑保护中的桩基工程
随着建筑高度的增加，对桩基的 承载力要求也越来越高，因此需 要研发更高强度的桩基材料以满
足需求。
复合桩基材料
利用多种材料的优点，研发出具 有更好性能的复合桩基材料，以
提高桩基的承载力和耐久性。
环保桩基材料
考虑到环保因素，需要研发出低 能耗、低污染的桩基材料，以减
少对环境的影响。
复杂环境下的桩基设计优化
整体稳定性
综合考虑横向和纵向稳定性，分析 桩基在各种工况下的整体稳定性。
04
桩基础工程案例分析
案例一：高层建筑桩基工程
总结词
大型复杂、技术要求高
详细描述
高层建筑由于其高度和荷载较大，对桩基工程的要求也更加严格。需要考虑的因素包括桩基承载力、沉降量、稳 定性等，同时还需要进行详细的结构设计和计算。在施工过程中，需要采用大型机械和先进的施工技术，确保施 工质量和安全。
桩基础的类型与选择
预制桩
预制桩是在工厂或施工现场预先制作 好的桩，其优点是制作速度快、承载 能力强、耐久性好等。
灌注桩
选择合适的桩基础类型
根据工程地质条件、建筑物荷载、施 工条件等因素综合考虑，选择合适的 桩基础类型。同时，还需要考虑桩基 的经济性、环保性等因素。
灌注桩是通过在地基中钻孔，然后向 孔内灌注混凝土形成的桩。其优点是 适应性强、施工方便等。

《桩基础施工》PPT课件

《桩基础施工》PPT课件
2
3. 预制桩制作，搬运，堆放有哪些要求?
预制桩的混凝土浇筑，应由桩顶向桩尖连续进 行，严禁中断。
当桩的混凝土强度达到设计强度的70%方可起 吊；达到100%方可运输和打桩。如提前起吊，必 须采取措施并经验算合格方可进行。
桩在起吊和搬运时，必须平稳，并且不得损坏 。吊点应符合设计要求，一般节点的设置如图所示 。
5
4. 锤击法施工设备是怎样的?
锤击法是利用桩锤的冲击克服土对桩的阻力， 使桩沉到预定深度或达到持力层。这是最常用的 一种沉桩方法。
打桩设备包括桩锤、桩架和动力装置。
6
7
8
9
10
5. 打桩的顺序如何确定?
打桩顺序合理与否，影响打桩速度、打桩质量， 及周围环境。当桩的中心距小于4倍桩径时，打桩 顺序尤为重要。打桩顺序影响挤土方向。打桩向哪 个方向推进，则向哪个方向挤土。根据桩群的密集 程度，可选用下述打桩顺序：
3
一
点
起吊
吊
点
应
两 点
符 合
起设
吊计
要
三
求
点
Hale Waihona Puke 起吊4打桩前，桩从制作处运到现场前以备打桩，并 应根据打桩顺序随打随运以避免二次搬运。桩的运 输方式，在运距不大时，可用起重机吊运；当运距 较大时，可采用轻便轨道小平台车运输。
堆放桩的地面必须平整、坚实，垫木间距应与吊 点位置相同，各层垫木应位于同一垂直线上，堆放 层数不宜超过4层。不同规格的桩，应分别堆放。
打桩的控制，对于桩尖位于坚硬土层的端承型桩
，以贯入度控制为主，桩尖进入持力层深度或桩尖 标高可作参考。
17
8、 打桩有哪些公害？如何防治？
打桩时，引起桩区及附近地区的土体隆起和水平 位移虽然不属打桩本身的质量问题，但由于邻桩相互 挤压导致桩位偏移，会影响整个工程质量。如在已有 建筑群中施工，打桩还会引起临近已有地下管线、地 面交通道路和建筑物的损坏和不安全。为此，在邻近 建筑物（构筑物）打桩时，应采取适当的措施，如挖 防振沟、砂井排水（或塑料排水板排水）、预钻孔取 土打桩、采取合理打桩顺序、控制打桩速度等。

桩基础工程施工技术讲义讲稿(桩承台图文并茂精品PPT课件

桩基础工程施工技术讲义讲稿(桩承台图文并茂精品PPT课件
10
灌注桩—钻孔、放钢筋笼、浇砼。尺寸灵活，还可扩头，配筋率可以小 ，但现场脏，质量难保证，如断桩、缩颈、露筋、清底不充分等。
11
3、按设置效应分 —是否挤土
例上海某电话局机务大楼，打桩使周边房屋破坏， 赔40万。解决方法：挖地沟、合理安排打桩顺序。
挤土桩—打入或压入，预制桩或沉管灌注桩。挤土使土密实，但打入有噪声， 挤土会发生漂桩，还会破坏周边设施
(二) 端承桩
14
5、按直径大小分—一般直径桩、微桩、大直径桩 微桩（树根桩）—d<250mm，多用于地基加固、托换 大直径桩— d>800mm，往往是端承，一柱一桩，人工挖孔
一般直径桩—(250<d<800mm)
15
§ 3.1 预制桩施工
预制桩包括混凝土预制桩、钢桩两种。
混凝土预制桩常用的有钢筋混凝土实心方桩、预应力混凝土空心管桩。 钢桩有钢管桩、H型钢桩、其他异性钢桩。
（1）打桩机械
打桩机具主要包括桩锤、桩架和动力装置三个部分。
➢桩锤是对桩施加冲击力，将桩打入土中的机具； ➢桩架的作用是将桩吊到打桩位置，并在打桩过程中引导桩的方向，保证桩锤能沿要求的方向
冲击；
➢动力装置包括驱动桩锤及卷扬机用的动力设备。
10/8/2020
22
10/8/2020
23
施工中常见的桩锤有落锤、蒸汽锤（单动汽锤、双动汽锤）、柴油汽锤、振动桩锤和液压锤。
3. 预制桩堆放
堆放地点应平整坚实，排水通畅； 垫木间距应与吊点位置相同，各层垫木应位于同一垂直线上； 堆放层数不宜过多，一般不宜超过4层； 避免二次搬运。
10/8/2020
21
预制桩沉桩——锤击沉桩的施工方法
锤击沉桩是混凝土预制桩常用的沉桩方法，它施工速度间施工有所限制。

桩基础一二节PPT课件

桩基础一二节PPT课件

②、端承型桩
端承型桩：在竖向极限荷载作用下，桩顶荷载全部或主要由桩端阻力承担的桩基。可 分为端承桩和摩擦端承桩。 端承桩：桩顶极限荷载绝大部分由桩端阻力承担，桩侧阻力可忽略不计。具体有： 桩的长径比较小，桩端设置在密实砂类、碎石类土层中或位于中、微风化及新鲜基岩层 中的桩。
第6页/共74页
摩擦端承桩：桩顶极限荷载由桩侧阻力和桩端阻力共同承担，桩端阻力分担荷载较大， 桩侧阻力属次要，但不可忽略。具体有： • 桩端进入中密以上的砂层、碎石类土层中或位于中、微风化及新鲜基岩顶面时。 • 嵌岩桩：桩端嵌入岩层一定深度（要求桩的周边嵌入微风化或中等风化岩体的深度不小于 0.5 m）的桩基。
第23页/共74页
第24页/共74页
钻（冲）孔灌注桩
• 钻（冲）孔灌注桩：用钻机钻土成孔，然后清除孔底 残渣，安放钢筋笼，浇灌混凝土。有的钻机成孔后， 可撑开钻头的扩孔刀刃使之旋转切土扩大桩孔，浇灌 混凝土后在底端形成扩大桩端。
• 常用钻孔设备有：螺旋钻机、冲击钻机、冲抓钻机等。
• 目前国内钻（冲）孔灌注桩多用泥浆护壁，泥浆应选 用膨胀土或高塑性粘土在现场加水搅拌制成。常用桩 径为800mm、1000mm、1200mm等。
②、部分挤土桩：冲击成孔灌注桩、预钻孔打入式预 制桩、H型钢桩、开口钢管桩和开口预应力混凝土管 桩等。在桩的设置过程中对桩周土体稍有排挤作用， 但土的强度和变形性质变化不大，一般可用原状土测 得的强度指标来估算桩的承载力和沉降量。
③、挤土桩：实心的预制桩、下端封闭的管桩、木桩 以及沉管灌注桩等。在贯入过程中都要将桩位处的土 体大量排挤开，使土的结构严重扰动破坏，对土的强 度 及 变 形 性 质 影 响 较 大 。 第39页/共74页
往往是薄弱环节；钻（冲）孔灌注桩桩身的混凝土
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

桥梁桩基础施工
二、桩基施工及控制要点
➢钻孔漏浆
造成原因 在透水性强的砂砾或流砂中，特别是在有地下水流动的地层 中钻进时，稀泥浆向孔壁外漏失。 护筒埋置太浅，回填土夯实不够，致使刃脚漏浆。 护筒制作不良，接缝不密实，造成漏浆。 防治措施 使用较粘稠或高质量的泥浆钻孔。 按有关护筒制作与埋设的要求处理。 处理方法：接缝处漏浆不严重时，可让潜水工用棉絮堵塞， 封闭接缝。如漏水严重时，应挖出护筒，修理完善后再重新 埋设。
无噪声，震动小 噪声较少，震动较小。
桥梁桩基础施工
二、桩基施工及控制要点
4.桩基础施工 施工方法：预制沉入法和灌注法 灌注法：在地基中用钻、冲、抓、挖、沉管以及人 工开挖等各种方法成孔，然后就地灌注混凝土成桩。 灌注桩可在桩身内设置钢筋笼，也可不配钢筋。 优点：小直径桩和人工挖孔桩的施工设备和施工方 法一般比较简单；而大直径桩可以提供较高的单桩 承载力，大至上万千牛；一般灌注桩含钢率比预制 桩低，混凝土强度等级也较低；钻孔和人工挖土灌 注桩噪声和震动较低。
桥梁桩基础施工
1 桥梁桩基础概述
主 要 内 容
2 桩基施工及控制要点
桥梁桩基础施工

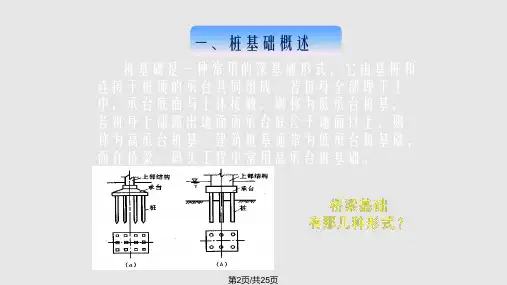

一、桩基础概述
桩基础是一种常用的深基础形式，它由基桩和 连接于桩顶的承台共同组成。若桩身全部埋于土 中，承台底面与土体接触，则称为低承台桩基， 若桩身上部露出地面而承台底位于地面以上，则 称为高承台桩基。建筑桩基通常为低承台桩基础， 而在桥梁、码头工程中常用高承台桩基础。
桥梁桩基础施工
二、桩基施工及控制要点
防治措施 在埋筒时，坑地与四周应选用最佳含水量的粘土分层夯实。 在护筒的适当高度开孔，使护筒内保持1.0m-1.5m的水头高度， 保证孔内泥浆压力永远大于环境地下水向孔壁的渗透压力。 钻头起落时，应防止碰撞护筒。 处理方法 发现护筒冒水时，应立即停止钻孔，用粘土在四周填实加固， 若护筒严重下沉或移位时，则应重新定位后安装护筒。
桥梁桩基础施工
二、桩基施工及控制要点
4.桩基础施工 施工方法：预制沉入法和灌注法 预制沉入法：将预制的钢筋混凝土桩、钢桩或其他 材料的预制桩用机械方法沉入地基中。其优点是桩 能穿过各种土层到达所需要的入土深度，成桩不受 地下水的影响，单桩承载力较高，且质量可靠度较 好，生产效率高。 常用的有：锤击法、静压法、和射水法。
桥梁基础 有那几种形式？
桥梁桩基础施工
一、桩基础概述
桩基础的类型：
➢按材料： 木桩、钢筋混凝土桩、预应力混凝土桩及钢桩； ➢按照制作方法： 预制桩和灌注桩； ➢按施工方法： 沉入桩、灌注桩； ➢按承载性状： 摩擦型桩和端承型桩 ；
桥梁桩基础施工
二、桩基施工及控制要点
1.桩基施的施工特点： ➢重要性 两个方面：桩基础作为一种特定的基础形式，桩的 质量出现问题，可能带来巨大的危害和经济损失， 甚至可能出现灾难性的后果。另一方面，桩基础的 造价和工程总造价之间的比值较大。 ➢施工工艺及质量控制是决定桩基质量的关键 桩基础属于隐蔽工程。施工过程中的每道工序都影 响桩基础最终质量的可靠性。
桥梁桩基础施工
二、桩基施工及控制要点
1.桩基础的施工特点： ➢桩基础施工质量检验较为严格
桩基础施工完成后，不仅要检查原材料、半成品 （如混凝土等）、成品（如桩）的质量，还要检查 桩的实际状况，如桩位偏差、桩长、截面尺寸、桩 身有无缩颈、断层、断裂等缺陷，此外，大多数工 程还要求对成桩质量做非破损性综合检测，确定桩 的承载力、完整性等作为工程验收的依据。
桥梁桩基础施工
二、桩基施工及控制要点
2.桩基础施工的基本要求： ➢严格按照图纸施工 一、桩位 二、桩的各项指标必须符合设计和相关规范要求
公路桥涵施工技术规范，建筑桩基技术规范，工业与 民用建筑灌注桩基础设计与施工规Hale Waihona Puke ，地基与基础工 程施工及验收规范等
桥梁桩基础施工
二、桩基施工及控制要点
2.桩基础施工的基本要求： ➢积累整理原始施工资料 桩基础施工从准备工作起至工程交工必须按规范、 规程和设计要求，认真做好施工记录和中间验收记 录，及时收集整理有关桩基础工程的质量保证资料， 如原材料、半成品质量证明、预制桩合格证、测量 放线资料、竣工测量资料、成桩记录、质量检验评 定资料等
桥梁桩基础施工
二、桩基施工及控制要点
2.桩基础施工的基本要求： ➢基桩为通过验收前，不准进行承台或其他上部结 构施工； ➢基桩施工完成后，应停顿一段时间方可开挖基坑。
桥梁桩基础施工
二、桩基施工及控制要点
3.桩基础施工的准备工作 ➢学习地质报告和施工图 掌握地质情况，领会设计意图。通过施工图会审， 对图纸中存在的问题、过严的设计要求以及施工的 合力建议，均应通过图纸会审妥善处理。 ➢施工技术资料准备 建筑场地与环境条件的有关资料 ➢技术经济准备 ➢现场准备 ➢物质准备
桥梁桩基础施工
二、桩基施工及控制要点
➢成孔泥浆检测：
桥梁桩基础施工
二、桩基施工及控制要点
➢下钢筋笼：
桥梁桩基础施工
二、桩基施工及控制要点
➢下导管：
桥梁桩基础施工
二、桩基施工及控制要点
➢水下混凝土灌注：
桥梁桩基础施工
二、桩基施工及控制要点
常见问题及处理方法： ➢护筒冒水
护筒外壁冒水，严重的会引起地基下沉，护筒倾伴和移位， 造成钻孔偏斜，甚至无法施工。 造成原因 埋设护筒的周围不密实、护筒水位差太大，水头太高，使孔 壁渗浆或护筒底形成反穿孔。 钻头起落时碰撞钢护筒。
桥梁桩基础施工
二、桩基施工及控制要点
桥梁桩基础施工
二、桩基施工及控制要点
沉桩方法 锤击法 静压法 射水法
各种沉桩方式优缺点
适用条件
优缺点
对噪声无限制的各种土层 沉桩较快、噪声和震动大
软土层。当存在厚度大于 2m的中密以上砂夹层时， 不宜采用。
砂土、碎石土。水冲至最 后1～2m时，应停止射水， 用锤击沉桩至设计标高。
桥梁桩基础施工
二、桩基施工及控制要点
5.桩基础施工 ➢定位： 根据业主提供的控制桩和工程桩位布置图进行定位。
控制桩
引桩
工程桩
桥梁桩基础施工
二、桩基施工及控制要点
➢埋设护筒： 护筒一般采用8mm～12mm钢板制作，内径比桩直径 大10mm～40mm。
桥梁桩基础施工
二、桩基施工及控制要点
➢成孔： 钻机钻进过程中保证垂直度。
