2020届高考物理一轮复习专题13 电磁感应综合问题名校试题汇编(学生版)

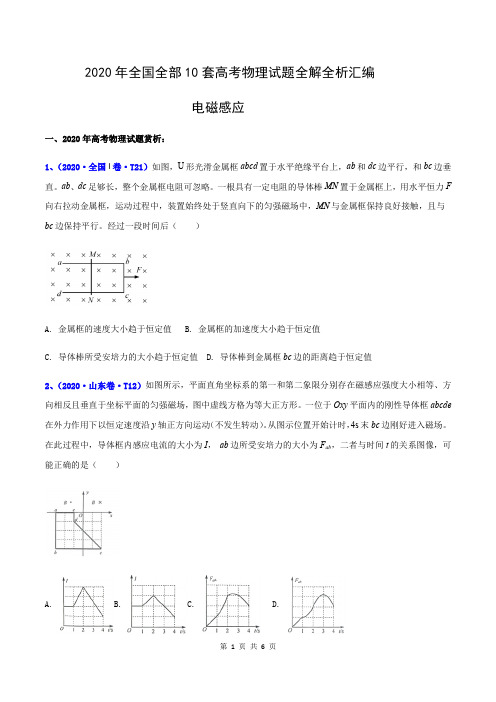

2020年全国全部10套高考物理试题全解全析汇编电磁感应一、2020年高考物理试题赏析：1、（2020·全国I卷·T21）如图，U形光滑金属框abcd置于水平绝缘平台上，ab和dc边平行，和bc边垂直。

ab、dc足够长，整个金属框电阻可忽略。

一根具有一定电阻的导体棒MN置于金属框上，用水平恒力F 向右拉动金属框，运动过程中，装置始终处于竖直向下的匀强磁场中，MN与金属框保持良好接触，且与bc边保持平行。

经过一段时间后（）A. 金属框的速度大小趋于恒定值B. 金属框的加速度大小趋于恒定值C. 导体棒所受安培力的大小趋于恒定值D. 导体棒到金属框bc边的距离趋于恒定值2、（2020·山东卷·T12）如图所示，平面直角坐标系的第一和第二象限分别存在磁感应强度大小相等、方向相反且垂直于坐标平面的匀强磁场，图中虚线方格为等大正方形。

一位于Oxy平面内的刚性导体框abcde 在外力作用下以恒定速度沿y轴正方向运动（不发生转动）。

从图示位置开始计时，4s末bc边刚好进入磁场。

在此过程中，导体框内感应电流的大小为I，ab边所受安培力的大小为F ab，二者与时间t的关系图像，可能正确的是（）A. B. C. D.3、（2020·浙江7月卷·T12）如图所示，固定在水平面上的半径为r 的金属圆环内存在方向竖直向上、磁感应强度大小为B 的匀强磁场。

长为l 的金属棒，一端与圆环接触良好，另一端固定在竖直导电转轴OO '上，随轴以角速度ω匀速转动。

在圆环的A 点和电刷间接有阻值为R 的电阻和电容为C 、板间距为d 的平行板电容器，有一带电微粒在电容器极板间处于静止状态。

已知重力加速度为g ，不计其它电阻和摩擦，下列说法正确的是（ ）A. 棒产生的电动势为212Bl ω B. 微粒的电荷量与质量之比为22gd Br ω C. 电阻消耗的电功率为242B r R πωD. 电容器所带的电荷量为2CBr ω4、（2020·浙江1月卷·T8）如图所示，单刀双掷开关S 先打到a 端让电容器充满电。

《电磁感应定律综合题》一、计算题1.如图1所示，一个圆形线圈的匝数匝，线圈面积，线圈的电阻，线圈外接一个阻值的电阻，把线圈放入一方向垂直线圈平面向里的匀强磁场中，磁感应强度随时间的变化规律如图2所示．求在～内穿过线圈的磁通量变化量；前4s内产生的感应电动势；内通过电阻R的电荷量q．2.如图所示，匀强磁场中有一矩形闭合线圈abcd，线圈平面与磁场垂直。

已知线圈的匝数，边长、，电阻磁感应强度B在～内从零均匀变化到在～内从均匀变化到，取垂直纸面向里为磁场的正方向。

求：时线圈内感应电动势的大小E和感应电流的方向；在～内通过线圈的电荷量q；在～内线圈产生的焦耳热Q。

3.如图所示，一个圆形线圈匝，线圈面积，线圈电阻，在线圈外接一个阻值为的电阻，把线圈放入一个方向垂直线圈平面向里的匀强磁场中，磁感应强度随时间变化的规律如图线所示，在内求：线圈产生的感应电动势E；电阻R中的电流I的大小；电阻R两端的电势差，4.如图1所示，面积为的100匝线圈处在匀强磁场中，磁场方向垂直于线圈平面．已知磁感应强度随时间变化的规律如图2，定值电阻，线圈电阻，求：回路中的感应电动势大小流过的电流的大小和方向．5.如图甲所示，一个圆形线圈的匝数 000，线圈面积，线圈的电阻，线圈外接一个阻值的电阻，线圈处在有一方向垂直线圈平面向里的圆形磁场中，圆形磁场的面积，磁感应强度随时间的变化规律如图乙所示．求：第4秒时线圈的磁通量及前4s内磁通量的变化量；前4s内的感应电动势和前4s内通过R的电荷量；线圈电阻r消耗的功率．6.如图所示，线圈内有理想边界的磁场，当磁场以的规律变化时，有一带质量为的带电的粒子静置于平行板两板水平放置电容器中间，设线圈的面积为则：求线圈产生的感应电动势的大小和方向顺时针或逆时针；求带电粒子的电量．重力加速度为，电容器两板间的距离为7.如图所示，匀强磁场的磁感应强度，边长的正方形线圈abcd共100匝，线圈电阻，线圈绕垂直于磁感线的对称轴匀速转动，角速度，外电路电阻，求：转动过程中感应电动势的最大值；由图示位置线圈平面与磁感线平行转过角时的瞬时感应电动势；由图示位置转过角的过程中产生的平均感应电动势；交流电压表的示数；线圈转动一周外力所做的功；周期内通过R的电荷量为多少？8.单匝矩形线圈abcd放置在水平面内，线圈面积为，线圈处在匀强磁场中，磁场方向与水平方向成角，求：若磁场的磁感应强度，则穿过线圈的磁通量为多少？若磁感应强度方向改为与线圈平面垂直，且大小按的规律变化，线圈中产生的感应电动势为多大？9.如图所示，面积为的100匝线圈处在匀强磁场中，磁场方向垂直于线圈平面，已知磁感应强度随时间变化的规律为，定值电阻，线圈电阻求：回路的感应电动势；、b两点间的电压．10.截面积为的100匝圆形线圈A处在匀强磁场中，磁场方向垂直线圈平面向里，如图所示，磁感应强度正按的规律均匀减小，开始时S未闭合．，，，线圈内阻不计．求：闭合后，通过的电流大小；闭合后一段时间又断开，则S切断后通过的电量是多少？11.如图所示，匀强磁场中有一个用软导线制成的单匝闭合线圈，线圈平面与磁场垂直。

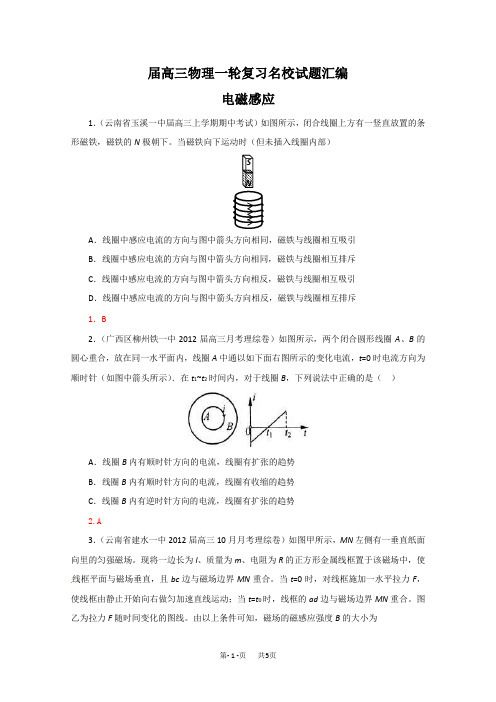

届高三物理一轮复习名校试题汇编电磁感应1．（云南省玉溪一中届高三上学期期中考试）如图所示，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N极朝下。

当磁铁向下运动时（但未插入线圈内部）A．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引B．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥C．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引D．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥1．B2．（广西区柳州铁一中2012届高三月考理综卷）如图所示，两个闭合圆形线圈A、B的圆心重合，放在同一水平面内，线圈A中通以如下面右图所示的变化电流，t=0时电流方向为顺时针（如图中箭头所示）．在t1~t2时间内，对于线圈B，下列说法中正确的是（）A．线圈B内有顺时针方向的电流，线圈有扩张的趋势B．线圈B内有顺时针方向的电流，线圈有收缩的趋势C．线圈B内有逆时针方向的电流，线圈有扩张的趋势2.A3．（云南省建水一中2012届高三10月月考理综卷）如图甲所示，MN左侧有一垂直纸面向里的匀强磁场。

现将一边长为l、质量为m、电阻为R的正方形金属线框置于该磁场中，使线框平面与磁场垂直，且bc边与磁场边界MN重合。

当t=0时，对线框施加一水平拉力F，使线框由静止开始向右做匀加速直线运动；当t=t0时，线框的ad边与磁场边界MN重合。

图乙为拉力F随时间变化的图线。

由以上条件可知，磁场的磁感应强度B的大小为SNA ．B ．C ．D ． 3.B4．（云南省建水一中2012届高三10月月考理综卷）风速仪的简易装置如图甲所示。

在风力作用下，风杯带动与其固定在一起的永磁铁转动，线圏中的感应电流随风速的变化而变化。

风速为v 1时，测得线圈中的感应电流随时间变化的关系如图乙所示；若风速变为v 2，且v 2>v 1，则感应电流的峰值I m 周期T 和电动势E 的变化情况是（ ）A ．I m 变大，T 变小B ．I m 变大，T 不变C ．I m 变小，T 变小D ．I m 不变，E 变大4.A5．（辽宁省丹东市四校协作体2012届高三摸底理综卷）如图所示，平行导轨置于磁感应强度为B 的匀强磁场中（方向向里），间距为L ，左端电阻为R ，其余电阻不计，导轨右端接一电容为C 的电容器。

2019年物理高考真题和模拟题 知识点分项汇编《电磁感应》一、磁通量1. 公式：Φ＝BS . 其中B 为匀强磁场的场强，S 为垂直磁场的有效面积.2．单位：1 Wb ＝1T·m 2.3. 磁通量是标量，但是有正负之分.二、电磁感应现象1.定义：当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中有感应电流产生，这种利用磁场产生电流的现象叫做电磁感应.2.条件：(1)闭合电路(2)磁通量发生变化.3.实质产生感应电动势，如果电路闭合，则有感应电流.如果电路不闭合，则只有感应电动势而无感应电流.三、法拉第电磁感应定律1．感应电动势：在电磁感应现象中产生的电动势．2．法拉第电磁感应定律公式：E ＝n ΔΦΔt，n 为线圈匝数． 3．导体切割磁感线的情形(1)若B 、l 、v 相互垂直，则E ＝Blv .(2)若B ⊥l ，l ⊥v ，v 与B 夹角为θ，则E ＝Blv sin_θ.四、自感与涡流1．自感现象(1)概念：由于导体本身的电流变化而产生的电磁感应现象称为自感，由于自感而产生的感应电动势叫做自感电动势．(2)表达式：E ＝L ΔI Δt. (3)自感系数L 的影响因素：与线圈的大小、形状、匝数以及是否有铁芯有关．2．涡流当线圈中的电流发生变化时，在它附近的任何导体中都会产生像水的旋涡状的感应电流．(1)电磁阻尼：当导体在磁场中运动时，感应电流会使导体受到安培力，安培力的方向总是阻碍导体的运动．(2)电磁驱动：如果磁场相对于导体转动，在导体中会产生感应电流，使导体受到安培力作用，安培力使导体运动起来．交流感应电动机就是利用电磁驱动的原理工作的．五、电磁感应中的电路问题1．内电路和外电路(1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于电源．(2)该部分导体的电阻或线圈的电阻相当于电源的内阻，其余部分是外电阻．2．电源电动势和路端电压(1)电动势：E ＝Blv 或E ＝n ΔΦΔt. (2)路端电压：U ＝IR ＝E R ＋r·R . 六、电磁感应现象中的动力学问题1．安培力的大小⎭⎪⎬⎪⎫安培力公式：F ＝BIl 感应电动势：E ＝Blv 感应电流：I ＝E R ⇒F ＝B 2l 2v R 2．安培力的方向(1)先用右手定则判定感应电流方向，再用左手定则判定安培力方向．(2)根据楞次定律，安培力的方向一定和导体切割磁感线运动方向相反．七、电磁感应中的能量转化1．过程分析(1)电磁感应现象中产生感应电流的过程，实质上是能量的转化过程．(2)感应电流在磁场中受安培力，若安培力做负功，则其他形式的能转化为电能；若安培力做正功，则电能转化为其他形式的能．(3)当感应电流通过用电器时，电能转化为其他形式的能．2．安培力做功和电能变化的对应关系“外力”克服安培力做多少功，就有多少其他形式的能转化为电能；安培力做多少功，就有多少电能转化为其他形式的能．【方法归纳总结】楞次定律推论的应用楞次定律中“阻碍”的含义可以理解为感应电流的效果总是阻碍产生感应电流的原因，推论如下：(1)阻碍原磁通量的变化——“增反减同”；(2)阻碍相对运动——“来拒去留”；(3)使线圈面积有扩大或缩小的趋势——“增缩减扩”；(4)阻碍原电流的变化(自感现象)——“增反减同”电磁感应中的“双杆”模型1．模型分类“双杆”模型分为两类：一类是“一动一静”，甲杆静止不动，乙杆运动，其实质是单杆问题，不过要注意问题包含着一个条件：甲杆静止、受力平衡．另一种情况是两杆都在运动，对于这种情况，要注意两杆切割磁感线产生的感应电动势是相加还是相减．2．分析方法通过受力分析，确定运动状态，一般会有收尾状态．对于收尾状态则有恒定的速度或者加速度等，再结合运动学规律、牛顿运动定律和能量观点分析求解．3.分析“双杆”模型问题时，要注意双杆之间的制约关系，即“动杆”与“被动杆”之间的关系，需要注意的是，最终两杆的收尾状态的确定是分析该类问题的关键．电磁感应中的含容电路分析一、电磁感应回路中只有电容器元件1.这类问题的特点是电容器两端电压等于感应电动势，充电电流等于感应电流．2.(1)电容器的充电电流用I＝ΔQΔt＝CΔUΔt表示．(2)由本例可以看出：导体棒在恒定外力作用下，产生的电动势均匀增大，电流不变，所受安培阻力不变，导体棒做匀加速直线运动．二、电磁感应回路中电容器与电阻并联问题1.这一类问题的特点是电容器两端的电压等于与之并联的电阻两端的电压，充电过程中的电流只是感应电流的一支流．稳定后，充电电流为零．2.在这类问题中，导体棒在恒定外力作用下做变加速运动，最后做匀速运动．2019年物理高考真题和模拟题相关题目1．（2019·新课标全国Ⅰ卷）空间存在一方向与直面垂直、大小随时间变化的匀强磁场，其边界如图（a）中虚线MN所示，一硬质细导线的电阻率为ρ、横截面积为S，将该导线做成半径为r的圆环固定在纸面内，圆心O在MN上。

2020年高考物理试题分类汇编——电磁
感应
的叙述正确的是
A. E
1
>E
2
B. E
1
<E
2
C. E
1
=E
2
D. 无法确定大小关系
【答案】A
【解析】当铜棒下落距离为0.2R时，磁通量Φ随时间的
变化率最大，电动势E
1
=Φ/t，当铜棒下落距离为0.8R时，磁通量Φ随时间的变
化率最小，电动势E
2
=Φ/t，因此E
1
>E
2。

根据法拉第电磁感应定律，磁场的变化率越大，电动势越大。

由于铜棒下落距离不同，所以磁通量的变化率不同，因此电动势大小不同。

答案A。

【命题意图与考点定位】应用法拉第电磁感应定律求解下落过程中铜棒的电动势大小关系。

解析：在0-t1时间内，线框进入磁场并被感应出电动势，产生逆时针电流，电流逐渐增大。

在t1-t2时间内，线框在磁
场中匀速运动，电流稳定。

在t2-t3时间内，线框离开磁场并
被感应出电动势，产生顺时针电流，电流逐渐减小。

因此，选图B。

此题考查电磁感应、感应电动势、电路中的电流等知识。

难度：中等。

2020-2021 学年高三物理一轮复习练习卷：电磁感应一、单选题1．如图，ab 是水平面上一个圆的直径，在过ab 的竖直平面内有一根通电导线cd。

已知cd 平行于ab，当cd 竖直向上平移时，电流的磁场穿过圆面积的磁通量将（）A．逐渐增大B．逐渐减小C．始终为零D．不为零，但保持不变2．如图所示，1831 年法拉第把两个线圈绕在一个铁环上，A 线圈与电源、滑动变阻器R 组成一个回路，B 线圈与开关S、电流表G 组成另一个回路.通过多次实验，法拉第终于总结出产生感应电流的条件.关于该实验下列说法正确的是()A．闭合开关S 的瞬间，电流表G 中有a→ b的感应电流B．闭合开关S 的瞬间，电流表G 中有b→ a的感应电流C．闭合开关S，滑动变阻器的滑片向左滑的过程中，电流表G 中有a→ b的感应电流D．闭合开关S，滑动变阻器的滑片向左滑的过程中，电流表G 中有b→ a的感应电流3．如图所示，上下开口、内壁光滑的铜管P 和塑料管Q 竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块（）A．在P 和Q 中都做自由落体运动B．在两个下落过程中的机械能都守恒C．在P 中的下落时间比在Q 中的长D．落至底部时在P 中的速度比在Q 中的大4．如图所示，一水平放置的矩形闭合线圈abcd，在细长磁铁的N 极附近竖直下落，保持bc 边在纸外，ad 边在纸内，从图中位置Ⅰ经过位置Ⅱ到达位置Ⅲ，位置Ⅰ和Ⅲ都很靠近Ⅱ.在这个过程中，线圈中感应电流A．沿abcd 流动B．沿dcba 流动C．由Ⅰ到Ⅱ是沿abcd 流动，由Ⅱ到Ⅲ是沿dcba 流动D．由Ⅰ到Ⅱ是沿dcba 流动，由Ⅱ到Ⅲ是沿abcd 流动5．如图，圆环形导体线圈a 平放在水平桌面上，在a 的正上方固定一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路，若将滑动变阻器的滑片P 向下滑动，下列说法正确的是（）A．线圈a 中将产生俯视顺时针方向的感应电流B．穿过线圈a 的磁通量变小C．线圈a 有收缩的趋势D．线圈a 对水平桌面的压力F N 将减小6．如图所示，一正方形线圈的匝数为n，边长为a，线圈平面与匀强磁场垂直，且一半处在磁场中，在 t 时间内，磁感应强度的方向不变，大小由 B 均匀的增大到2B．在此过程中，线圈中产生的感应电动势为（）Ba2A．2∆tnBa2B．2∆tnBa2C．∆t2nBa2D．∆t7．平行闭合线圈的匝数为n，所围面积为S，总电阻为R，在Δt 时间内穿过每匝线圈的磁通量变化为ΔΦ，则通过导线某一截面的电荷量为（）∆ΦA．R∆ΦB．RnSn∆ΦC．∆tRn∆ΦD．R8．如图，在磁感应强度为B、方向垂直纸面向里的匀强磁场中，金属杆MN 在平行金属导轨上以速度v 向右匀速滑动，MN 中产生的感应电动势为E l，若磁感应强度增为2B，其他条件不变，MN 中产生的感应电动势变为E2．则通过电阻R 的电流方向及E1 与E2 之比E l∶E2 分别为A．c→a，2∶1 B．a→c，2∶1 C．a→c，1∶2 D．c→a，1∶29．如图所示，一宽40 cm 的匀强磁场区域，磁场方向垂直纸面向里，一边长为20 cm 的正方形导线框位于纸面内，以垂直于磁场边界的速度v＝20 cm/s 匀速通过磁场区域.在运动过程中，线框有一边始终与磁场区域的边界平行，取它刚进入磁场的时刻t＝0，正确反映感应电流随时间变化规律的图象是( )A．B．C．D．10．如图所示，两根等高光滑的1/4 圆弧轨道，半径为r、间距为L，轨道电阻不计．在轨道顶端连有一阻值为R 的电阻，整个装置处在一竖直向上的匀强磁场中，磁感应强度为B，现有一根长度稍大于L、电阻不计的金属棒从轨道最低位置cd 开始，在拉力作用下以初速度v0 向右沿轨道做匀速圆周运动至ab 处，则该过程中（）A．通过R 的电流方向为由a→R→bB．通过R 的电流方向为由b→R→aπB2 L2vC．R 上产生的热量为04RπBLrD．流过R 的电量为2R11．用比值法定义物理量是物理学中一种常用的方法。

电磁感应李仕才一、单项选择题Ⅰ：本大题共10小题，在每小题列出的四个选项中，只有一项符合题目要求．1．(2011年6月广东学业水平考试)电磁场理论预言了电磁波的存在．建立电磁场理论的科学家是( ) A．法拉第B．麦克斯韦C．奥斯特D．安培2．(2017年6月广东学业水平考试)下列家电或设备利用了电磁感应定律的是( )A．电热水壶B．交流发电机C．电热毯D．电风扇3．(2011年6月广东学业水平考试)关于电磁波，下列说法正确的是( )A．光不是电磁波B．电磁波需要有介质才能传播C．只要有电场和磁场，就可以产生电磁波D．真空中，电磁波的传播速度与光速相同4．在法拉第时代，下列验证“由磁产生电”设想的实验中．能观察到感应电流的是( )A．将绕在磁铁上的线圈与电流表组成一闭合回路，然后观察电流表的变化B．在一通电线圈旁放置一连有电流表的闭合线圈，然后观察电流表的变化C．将一房间内的线圈两端与相邻房间的电流表连接．往线圈中插入条形磁铁后，再到相邻房间去观察电流表的变化D．绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化5．奥斯特发现了电流周围能产生磁场，法拉第认为磁也一定能生电，并进行了大量的实验．图中环形物体是法拉第使用过的线圈，A、B两线圈绕在同一个铁环上，A与直流电源连接，B与电流表连接．实验时发现电流表指针并不偏转，即没有“磁生电”．其原因是( )A．线圈A中的电流较小，产生的磁场不够强B．线圈B中产生的电流很小，电流表指针偏转不了C．线圈A中的电流是恒定电流，不会产生磁场D．线圈A中的电流是恒定电流，产生稳恒磁场6．(2012年1月广东学业水平考试)关于电磁波，下列说法正确的是( )A．所有电磁波的频率相同B．电磁波只能在真空中传播C．电磁波在任何介质中的传播速度相同D．电磁波在真空中的传播速度是3×108 m/s7.某学生做电磁感应现象的实验，其连线如图所示，当他接通、断开开关时，电流表的指针都没有偏转，其原因是( )A．开关位置接错B．电流表的正、负接线柱接反C．线圈B的接线柱接反D．蓄电池的正、负极接反8．(2017年6月广东学业水平考试)将线圈置于范围足够大、方向竖直向下的匀强磁场B中，各线圈的运动方式如下列图所示，则能够在线圈中产生感应电动势的是( )9．下列说法正确的是( )A．穿过回路的磁通量越小，则产生的感应电动势越大B．穿过回路的磁通量越大，则产生的感应电动势越小C．穿过回路的磁通量变化越快，则产生的感应电动势越大D．穿过回路的磁通量变化越小，则产生的感应电动势越大10.如图所示，磁场中有一导线MN与“匚”形光滑的金属框组成闭合电路，当导线向右运动时，下列说法正确的是( )A．电路中有顺时针方向的电流B．电路中有逆时针方向的电流C．导线的N端相当于电源的正极D．电路中无电流产生二、单项选择题Ⅱ：本大题共15小题，在每小题列出的四个选项中，只有一项符合题目要求．11.(2010年6月广东学业水平考试)如图所示，三角形线圈abc，放在范围足够大的匀强磁场中并做下列运动，能产生感应电流的是( )A．向上平移B．向右平移C．向左平移D．以ab为轴转动12.(2010年6月广东学业水平考试)如图所示，三个线圈放在匀强磁场中，面积S1<S2<S3.穿过三个线圈的磁通量分别为Φ1、Φ2和Φ3，下列判断正确的是( )A．Φ1＝Φ2B．Φ2＝Φ3C．Φ1＞Φ2D．Φ3＞Φ213．许多物理学家的科学发现和研究工作推动了人类历史的进步．其中发现电磁感应定律的科学家是( ) A．库仑B．安培C．法拉第D．伽利略14．(2015年6月广东学业水平考试)下列图示中，正方形闭合线圈始终在匀强磁场中运动，线圈中能产生感应电流的是( )15．下列有关电磁波的说法正确的是( )A．伽利略预言了电磁波的存在B．牛顿首先证实了电磁波的存在C．手机利用电磁波传送信号D．电磁波在任何介质中的传播速度均相同16．(2015年6月广东学业水平考试)如图所示，与磁场方向垂直的线圈以OO′为轴旋转90°的过程中，穿过线圈的磁通量( )A．变大B．变小C．先变大后变小D．先变小后变大17．吉他以其独特的魅力吸引了众多音乐爱好者，电吉他与普通吉他不同的地方是它的每一根琴弦下面安装了一种叫做“拾音器”的装置，能将琴弦的振动转化为电信号，电信号经扩音器放大，再经过扬声器就能播出优美音乐声．如图是拾音器的结构示意图，多匝线圈置于永久磁铁与钢制的琴弦(电吉他不能使用尼龙弦)之间，当弦沿着线圈振动时，线圈中就会产生感应电流．关于感应电流，以下说法正确的是( )A．琴弦振动时，线圈中产生的感应电流是恒定的B．琴弦振动时，线圈中产生的感应电流大小变化，方向不变C．琴弦振动时，线圈中产生的感应电流大小不变，方向变化D．琴弦振动时，线圈中产生的感应电流大小和方向都会发生变化18.如图所示为变压器的示意图，它被用来升高发电机的输出电压，下列说法中正确的是( )A．图中M是闭合的铁芯，它由整块铁组成B．发电机应与线圈Ⅰ相连，升高后的电压由c、d两端输出C．电流以铁芯为通路从一个线圈流到另一个线圈D．变压器是根据电磁感应原理工作的19．下面关于麦克斯韦电磁场理论的说法中正确的是( )A．均匀变化的电场将产生均匀变化的磁场，均匀变化的磁场将产生均匀变化的电场B．均匀变化的电场将产生稳定的磁场，均匀变化的磁场将产生稳定的电场C．周期性变化的电场将产生不同频率周期性变化的磁场，周期性变化的磁场将产生不同频率周期性变化的电场D．均匀变化的电场和磁场互相激发，将产生由近及远传播的电磁波20.如图所示在口字形闭合铁芯上绕有一组线圈，与滑动变阻器、电池构成闭合回路．a、b、c为三个闭合金属环，假定线圈产生的磁场全部集中在铁芯内，在滑动变阻器的滑片左右滑动时，能够产生感应电流的圆环是( )A．a、b两环B．b、c两环C．a、c两环D．a、b、c三环21．(2012年1月广东学业水平考试)下列关于手机说法正确的是( )A．手机只能发射电磁波B．手机只能接收电磁波C．手机既可发射也可接收电磁波D．手机既不能发射也不能接收电磁波22.(2013年6月广东学业水平考试)如图所示为通电长直导线的磁感线图，等面积线圈S1、S2与导线处于同一平面，关于通过线圈S1、S2的磁通量Φ1、Φ2，下列分析正确的是( )A．Φ1>Φ2B．Φ1<Φ2C．Φ1＝Φ2≠0 D．Φ1＝Φ2＝023.(2012年6月广东学业水平考试)如图所示，竖直长直导线通以恒定电流I，闭合线圈abcd与直导线在同一平面内，导致线圈内磁通量发生变化的线圈运动是( )A．水平向右平移B．竖直向下平移C．竖直向上平移D．以竖直长直导线为轴转动24.如图所示，螺线管CD的导线绕向不明，当磁铁AB插入螺线管时，电路中有图示方向的电流产生，下列关于螺线管极性的判断正确的是( )A．C端一定是N极B．C端一定是S极C．C端的极性一定与磁铁B端的极性相同D．无法判断极性，因螺线管的绕法不明25.(2017年6月广东学业水平考试)如图所示，竖直长导线通以恒定电流I，一闭合线圈MNPQ与导线在同一平面内，当线圈从图示位置向右逐渐远离导线时，穿过线圈的磁通量将( )A．变小B．变大C．不变D．先变大，后变小三、多项选择题：本大题共5小题，在每小题列出的四个选项中，至少有2个选项是符合题目要求的．26．(2012年1月广东学业水平考试)电磁炉在炉内由交变电流产生交变磁场，使放在炉上的金属锅体内产生感应电流而发热，从而加热食品．电磁炉的工作利用了( )A．电流的热效应B．静电现象C．电磁感应原理D．磁场对电流的作用27．(2010年6月广东学业水平考试)下列现象中，能表明电和磁有联系的是( )A．摩擦起电B．两块磁铁相互吸引或排斥C．小磁针靠近通电导线时偏转D．磁铁插入闭合线圈过程中，线圈中产生感应电流28．(2015年6月广东学业水平考试)如图是观察电磁感应现象的实验装置，闭合开关，要使灵敏电流计指针发生偏转，可采取的措施有( )A．将线圈M快速插入线圈N中B．将线圈M快速从线圈N中抽出C．快速移动滑动变阻器的滑片D．将线圈M静置于线圈N中29．关于电磁波的说法中正确的是( )A．电磁场由发生区域向远处的传播就是电磁波B．电磁波传播的过程就是能量传播的过程C．电磁波中的电场方向、磁场方向和传播方向三者互相垂直D．任何变化的电场周围空间一定会产生变化的磁场30．关于电磁场和电磁波下列说法中正确的是 ( )A．变化的电场产生磁场，变化的磁场产生电场B．变化的磁场产生电场与有无闭合回路无关C．接在交流电路中的电容器能产生电磁波D．电磁波的传播速度等于光速学业达标·实战演练一、单项选择题Ⅰ1．【解析】选B.英国物理学家麦克斯韦建立了完整的电磁场理论．2．B3．【解析】选D.只有变化的电磁场才能相互激发产生电磁波，故C错；电磁波的传播不需要介质，且在真空中速度与光速相同，光也是一种电磁波，AB错，D对．4．D 5.D6．【解析】选D.电磁波有各种各样的频率，可以在不同的介质中传播，但在真空中传播速度最大，c＝3×108m/s.7．A 8.C9．【解析】选C.感应电动势与磁通量的变化快慢有关，与其大小无关，故C正确．10．【解析】选B.由右手定则可知回路中有逆时针方向的电流．二、单项选择题Ⅱ11．【解析】选D.由Φ＝BS可知，在匀强磁场中只有改变B与S的夹角才能改变磁通量．12．【解析】选D.由Φ＝BS可知，在匀强磁场中面积越大磁通量就越大，故D正确．13．C 14.D15．【解析】选C.麦克斯韦预言了电磁波的存在，赫兹证实了电磁波的存在，且电磁波在不同的介质中传播速度不同．16．B17．【解析】选D.由法拉第电磁感应定律可知，琴弦振动时，线圈中产生的感应电流大小和方向都会发生变化．18．【解析】选D.M是闭合的铁芯，它由多层钢片压制而成，这是为了减小因涡流而产生的热．升压时发电机应接cd端，由ab端输出，变压器的原理是电磁感应，并不是电流直接通过铁芯．19．【解析】选B.均匀变化的电场将产生稳定的磁场，均匀变化的磁场将产生稳定的电场，不会再产生新的电磁场，故不能形成电磁波．20．【解析】选A.由于穿过c环的磁通量为零，故没有感应电流的产生，只有a、b环内产生感应电流．21．【解析】选C.手机既可发射也可接收电磁波．22．【解析】选A.由于越靠近导线，磁感线越密集，故在相同的面积内，靠近导线的磁通量较大，故A正确．23．【解析】选A.由于导线周围存在的磁场具有对称性，故水平向右移动时磁通量会发生变化．24．【解析】选C.AB插入使螺线管磁通量增大引起感应电流，据楞次定律：感应电流的磁场阻碍AB插入，因此，C端极性一定和B端极性相同，以阻碍AB靠近．25．A三、多项选择题26．【解析】选AC.电磁炉的工作利用了电磁感应原理产生电流，电流通过导体发热．27．【解析】选CD.小磁针靠近通电导线时偏转说明电可以生磁，磁铁插入闭合线圈过程中，线圈中产生感应电流表明磁可以生电．28．ABC29．【解析】选ABC.变化的电场产生磁场，变化的磁场又产生电场，由发生区域向远处的传播就形成了电磁波，电磁波传播的过程就是能量传播的过程，电磁波中的电场方向、磁场方向和传播方向三者互相垂直．30．ABC。

衡水中学《电磁感应》综合测试一.不定项选择题（每题4分，共48分）1.如图所示，PQ、MN是放置在水平面内的光滑导轨，GH是长度为L、电阻为r的导体棒，其中点与一端固定的轻弹簧连接，轻弹簧的劲度系数为k.导体棒处在方向向下、磁感应强度为B的匀强磁场中.图中E是电动势为E、内阻不计的直流电源，电容器的电容为C.闭合开关，待电路稳定后，下列选项正确的是A. 导体棒中电流为B. 轻弹簧的长度增加C. 轻弹簧的长度减少D. 电容器带电量为2.如图所示，在同一水平面内有两根光滑平行金属导轨MN和PQ，在两导轨之间竖直放置通电螺线管，ab和cd是放在导轨上的两根金属棒，它们分别放在螺线管的左右两侧，保持开关闭合，最初两金属棒处于静止状态．当滑动变阻器的滑动触头向右滑动时，ab和cd两棒的运动情况是A. ab、cd都向左运动B. ab 、cd 都向右运动C. ab 向左，cd 向右D. ab 向右，cd 向左3.如图所示,两条相距为L 的光滑平行金属导轨位于水平面(纸面)内,其左端接一阻值为R 的电阻,导轨平面与磁感应强度大小为B 的匀强磁场垂直,导轨电阻不计。

金属棒ab 垂直导轨放置并接触良好,接入电路的电阻也为R 。

若给棒以平行导轨向右的初速度v 0,当流过棒截面的电荷量为q 时,棒的速度减为零,此过程中棒发生的位移为x 。

则在这一过程中A. 当流过棒的电荷为2q 时,棒的速度为023v B. 当棒发生位移为3x 时,棒的速度为02v C. 在流过棒的电荷量q/2的过程中,棒释放的热量为038BqLv D. 定值电阻R 释放的热量为04BqLv 4.如图甲所示，垂直纸面向里的匀强磁场的区域宽度为2a ，磁感应强度的大小为B ．一边长为a 、电阻为4R 的正方形均匀导线框CDEF 从图示位置开始沿x 轴正方向以速度v 匀速穿过磁场区域，在乙图中给出的线框E 、F 两端的电压EF U 与线框移动距离x 的关系的图象正确的是（ ）A. B.C. D.5.如下图甲所示，一边长L＝0.5 m，质量m＝0.5 kg的正方形金属线框，放在光滑绝缘的水平面上，整个装置处在方向竖直向下、磁感应强度B＝0.8 T的匀强磁场中．金属线框的一个边与磁场的边界MN重合，在水平拉力作用下由静止开始向右运动，经过t＝0.5 s线框被拉出磁场．测得金属线框中的电流I随时间变化的图象如图乙所示，在金属线框被拉出磁场的过程中．下列说法正确的是（）A. 通过线框导线截面的电量0.5CB. 该金属框的电阻0.80ΩC. 水平力F随时间t变化的表达式F＝2＋0.4t(单位为“N”)D. 若把线框拉出磁场水平拉力做功1.10 J，则该过程中线框产生的焦耳热为0.2 J6.如图所示，光滑水平面上有一正方形金属线框，线框的边长为L、质量为m、电阻为R，线框的右边刚好与虚线AB重合，虚线的右侧有垂直于水平面的匀强磁场，磁感应强度大小为B，线框通过一绕过定滑轮的水平细线与一质量为M的重物相连，重物离地面足够高．现由静止释放金属线框，当线框刚要完全进入磁场时加速度为零，则在线框进入磁场的过程中：( )A. 线框的最大速度为：B. 当线框的速度为v(小于最大速度)时，线框的加速度为g－C. 当线框的速度为v（小于最大速度）时，细绳的拉力为D. 线框进入磁场经历的时间为：7.如图所示，MN、PQ和MK、PQ为两倾角皆为θ的足够长的金属导轨，都处在垂直于斜面的磁感应强度为B的匀强磁场中。

绝密★启用前2020届全国高考物理一轮专题集训《电磁感应中的综合问题》测试本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分第Ⅰ卷一、单选题(共15小题,每小题4.0分,共60分)1.如图所示，直角坐标系xOy的二、四象限有垂直坐标系向里的匀强磁场，磁感应强度大小均为B，在第三象限有垂直坐标系向外的匀强磁场，磁感应强度大小为2B.现将半径为L、圆心角为90°的扇形闭合导线框OPQ在外力作用下以恒定角速度绕O点在纸面内沿逆时针方向匀速转动．t＝0时刻线框在图示位置，设电流逆时针方向为正方向．则下列关于导线框中的电流随时间变化的图线，正确的是()2.有一种信号发生器的工作原理可简化为如图所示的情形，竖直面内有半径均为R且相切于O点的两圆形区域，其内存在水平恒定的匀强磁场，长为2R的导体杆OA，以角速度ω绕过O点的固定轴，在竖直平面内顺时针匀速旋转，t＝0时，OA恰好位于两圆的公切线上，下列描述导体杆两端电势差UAO随时间变化的图象可能正确的是()3.如图所示，一正方形线圈的匝数为n，边长为a，线圈平面与匀强磁场垂直，且一半处在磁场中．在Δt时间内，磁感应强度的方向不变，大小由B均匀地增大到2B.在此过程中，线圈中产生的感应电动势为()A．B．C．D．4.如图所示，等腰直角区域EFG内有垂直纸面向里的磁感应强度为B的匀强磁场，直角边CF长度为2L.现有一电阻为R的闭合直角梯形导线框ABCD以恒定速度v水平向右匀速通过磁场．t＝0时刻恰好位于图示位置(即BC与EF在一条直线上，且C与E重合)，规定导线框中感应电流沿逆时针方向时为正，则感应电流i与时间t的关系图线正确的是()5.如图所示，在坐标系x oy中，有边长为L的正方形金属线框abcd，其一条对角线ac和y轴重合、顶点a位于坐标原点O处，在y轴右侧的Ⅰ、Ⅳ象限内有一垂直纸面向里的匀强磁场，磁场的上边界与线框的ab边刚好完全重合，左边界与y轴重合，右边界与y轴平行．t=0时刻，线框以恒定的速度v沿垂直于磁场上边界的方向穿过磁场区域．取沿abcd方向的感应电流为正方向，则在线框穿过磁场区域的过程中，感应电流i、ab间的电势差U ab随时间t变化的图线是下图中的（）6.用绝缘丝线悬吊一个轻质闭合铝环P．用磁铁的N极靠近P环时，可观察到P环远离磁铁，现改用磁铁的S极用同样方式靠近P环（如图），则P环（）A．静止不动B．靠近磁铁C．没有感应电流D．产生顺时针方向电流7.如图所示，两个垂直于纸面的匀强磁场方向相反，磁感应强度的大小均为B，磁场区域的宽度均为a.高度为a的正三角形导线框ABC从图示位置沿x轴正向匀速穿过两磁场区域，以逆时针方向为电流的正方向，在下列图形中能正确描述感应电流I与线框移动距离x关系的是()8.如图(a)，线圈ab、cd绕在同一软铁芯上．在ab线圈中通以变化的电流，用示波器测得线圈cd 间电压如图(b)所示．已知线圈内部的磁场与流经线圈的电流成正比，则下列描述线圈ab中电流随时间变化关系的图中，可能正确的是()9.如图甲所示，在水平桌面上，一个面积为S、电阻为r的圆形金属框置于磁场中，线框平面与磁场垂直，磁感应强度B1随时间t的变化关系如图乙所示．在0～1 s内磁场方向垂直线框平面向下，圆形金属框与一个电阻不计的水平平行金属导轨相连接，水平导轨上放置一根导体棒，导体棒的长为L、电阻为R，且与导轨接触良好，导体棒处于另一匀强磁场中，其磁感应强度值为B2，方向垂直导轨平面向下．若导体棒始终保持静止，则其所受的静摩擦力F f随时间变化的图象是下图中的(设水平向右为静摩擦力的正方向)()10.如图所示，图中两条平行虚线间存有匀强磁场，虚线间的距离为2L，磁场方向垂直纸面向里．abcd是位于纸面内的梯形线圈，ad与bc间的距离为2L且均与ab相互垂直，ad边长为2L，bc边长为3L，t＝0时刻，c点与磁场区域左边界重合．现使线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域．取沿a→b→c→d→a方向的感应电流为正，则在线圈穿过磁场区域的过程中，感应电流I随时间t变化的关系图线可能是()11.矩形导线框abcd放在匀强磁场中，磁感线方向与线圈平面垂直。

电磁感应单元训练一、选择题（共10小题，每题6分，共60分）1.线圈在长直导线电流的磁场中，做如图所示的运动：A向右平动，B向下平动，C绕轴转动(ad边向外转动角度θ≤90°)，D向上平动(D线圈有个缺口)，判断线圈中有感应电流的是()2.如图所示，磁场垂直于纸面，磁感应强度在竖直方向均匀分布，水平方向非均匀分布。

一铜制圆环用丝线悬挂于O点，将圆环拉至位置a后无初速释放，在圆环从a摆向b的过程中()A．感应电流方向先逆时针后顺时针再逆时针B．感应电流的方向一直是逆时针C．安培力方向始终与速度方向相反D．安培力方向始终沿水平方向3．一个边长为L的正方形导线框在倾角为θ的光滑斜面上由静止开始沿斜面下滑，随后进入虚线下方垂直于斜面向上的匀强磁场中。

如图15所示，斜面以及虚线下方的磁场往下方延伸到足够远。

下列说法正确的是()A．在线框进入磁场的过程中，b点的电势比a点高B．线框在进入磁场的过程中，一定做减速运动C．线框中产生的焦耳热小于线框减少的机械能D．线框从不同高度下滑时，进入磁场过程中通过线框导线横截面的电荷量相等4．如图所示，先后以速度v1和v2匀速把一矩形线圈拉出有界匀强磁场区域，v1＝2v2，在先后两种情况下()A．线圈中的感应电流之比I1∶I2＝2∶1B．线圈中的感应电流之比I1∶I2＝1∶2C．线圈中产生的焦耳热之比Q1∶Q2＝4∶1D．通过线圈某截面的电荷量之比q1∶q2＝1∶15．如图所示，在水平面内固定着U形光滑金属导轨，轨道间距为50 cm，金属导体棒ab质量为0.1 kg，电阻为0.2 Ω，横放在导轨上，电阻R的阻值是0.8 Ω(导轨其余部分电阻不计)。

现加上竖直向下的磁感应强度为0.2 T的匀强磁场。

用水平向右的恒力F＝0.1 N拉动ab，使其从静止开始运动，则()A．导体棒ab开始运动后，电阻R中的电流方向是从P流向MB．导体棒ab运动的最大速度为10 m/sC．导体棒ab开始运动后，a、b两点的电势差逐渐增加到1 V后保持不变D．导体棒ab开始运动后任一时刻，F的功率总等于导体棒ab和电阻R的发热功率之和6．在半径为r、电阻为R的圆形导线框内，以直径为界，左、右两侧分别存在着方向如图甲所示的匀强磁场。
