高考物理专题：电磁感应电路图像专题问题

专题75 电磁感应中的电路和图象问题1．时，注意电磁感应发生分为几个过程，和图象的变化是否对应，优先使用排除法．1.(2020·新疆克拉玛依市四模)如图1所示，单匝矩形线圈的一半放在具有理想边界的匀强磁场中，线圈轴线OO ′与磁场边界重合．线圈按图示方向匀速转动．若从图示位置开始计时，并规定电流a →b →c →d →a 为正方向，则线圈内感应电流随时间变化的图象是( )图1答案 A解析 题图所示时刻，由楞次定律判断出线圈中感应电流方向为：a →d →c →b →a ，为负方向．线圈中产生的感应电动势表达式为e ＝E m sin ωt ＝BSωsin ωt ，S 是线圈面积的一半，则感应电流的表达式为i ＝－e R ＝－BSωR sin ωt ＝－I m sin ωt ，其中I m ＝BSωR.故线圈中感应电流按正弦规律变化，根据数学知识得知A 正确，B 、C 、D 错误．2.如图2所示，一个有矩形边界的匀强磁场区域，磁场方向垂直纸面向里．一个三角形闭合导线框，由位置1(左)沿纸面匀速运动到位置2(右)．取线框刚到达磁场边界的时刻为计时起点(t ＝0)，规定逆时针方向为电流的正方向，则下图中能正确反映线框中电流与时间关系的是( )图2答案 A解析 线框进入磁场的过程，磁通量向里增加，根据楞次定律可知感应电流的磁场方向向外，由安培定则可知感应电流方向为逆时针，电流i 应为正方向，故B 、C 错误；线框进入磁场的过程，线框有效的切割长度先均匀增大后均匀减小，由E ＝BLv ，可知感应电动势先均匀增大后均匀减小；线框完全在磁场的过程，磁通量不变，没有感应电流产生．线框穿出磁场的过程，磁通量向里减小，根据楞次定律可知感应电流的磁场方向向里，由安培定则可知感应电流方向为顺时针，电流i 应为负方向；线框有效的切割长度先均匀增大后均匀减小，由E ＝BLv ，可知感应电动势先均匀增大后均匀减小，故A 正确，D 错误．3.(2020·安徽江淮十校联考)如图3所示，在磁感应强度大小为B 、方向垂直纸面向里的匀强磁场中，金属杆MN 在平行金属导轨上以速度v 向右匀速滑动．金属导轨间距为L 且电阻不计，金属杆的电阻为2R 、长度为L ，ab 间有一电阻，阻值为R ，MN 两点间电势差为U ，则通过电阻R 的电流方向及U 的大小( )图3A ．a →b ，BLvB ．a →b ，BLv 3C ．a →b ，2BLv 3D ．b →a ，2BLv 3答案 B解析 由右手定则判断可知，MN 中产生的感应电流方向为N →M ，则通过电阻R 的电流方向为a →b ，MN 产生的感应电动势为E ＝BLv ，电阻两端的电压为U ＝E R ＋2R ·R ＝BLv 3，B 正确，A 、C 、D 错误．4.(多选)如图4所示，均匀金属圆环总电阻为4R ，磁感应强度为B 的匀强磁场垂直地穿过圆环．金属杆OM 的长为L ，电阻为R ，M 端与环紧密接触，金属杆OM 绕过圆心的转轴O 以恒定的角速度ω顺时针转动．阻值为R 的电阻一端用导线和环上的A 点连接，另一端和金属杆的转轴O 处的端点相连接．下列结论正确的是( )图4A ．金属杆OM 旋转产生的感应电动势恒为BL 2ω2B ．通过电阻R 的电流最小值为BL 2ω8R，方向从下到上 C ．通过电阻R 的电流最大值为BL 2ω4R，且R 的上端比下端电势高 D ．OM 两点之间的电势差绝对值的最大值为BL 2ω3 答案 AD解析 金属杆在磁场中做匀速圆周运动，产生的感应电动势E ＝BωL 22，选项A 正确；当金属杆M 端转到圆环上A 点正上方时，接入电路中的总电阻最大R 总＝3R ，由闭合电路欧姆定律得电流的最小值为I 小＝E R 总＝BωL 26R，电流方向自下而上，选项B 错误；当金属杆M 端转到A 点时，接入电路中的总电阻最小R 总′＝2R ，由闭合电路欧姆定律得电流的最大值为I 大＝ER 总′＝BωL 24R，流过电阻R 的电流方向自下而上，电阻R 下端电势高于上端，选项C 错误；OM 两点之间的电势差绝对值的最大值为U ＝E －I 小R ＝BωL 23，选项D 正确．5.(多选)(2019·全国卷Ⅱ·21)如图5，两条光滑平行金属导轨固定，所在平面与水平面夹角为θ，导轨电阻忽略不计．虚线ab 、cd 均与导轨垂直，在ab 与cd 之间的区域存在垂直于导轨所在平面的匀强磁场．将两根相同的导体棒PQ 、MN 先后自导轨上同一位置由静止释放，两者始终与导轨垂直且接触良好．已知PQ 进入磁场时加速度恰好为零．从PQ 进入磁场开始计时，到MN 离开磁场区域为止，流过PQ 的电流随时间变化的图象可能正确的是( )图5答案 AD解析 根据题述，PQ 进入磁场时加速度恰好为零，两导体棒从同一位置释放，则两导体棒进入磁场时的速度相同，产生的感应电动势大小相等，若释放两导体棒的时间间隔足够长，在PQ 通过磁场区域一段时间后MN 进入磁场区域，根据法拉第电磁感应定律和闭合电路欧姆定律可知流过PQ 的电流随时间变化的图象可能是A ；若释放两导体棒的时间间隔较短，在PQ 没有出磁场区域时MN 就进入磁场区域，则两棒在磁场区域中运动时回路中磁通量不变，两棒不受安培力作用，二者在磁场中做加速运动，PQ 出磁场后，MN 切割磁感线产生感应电动势和感应电流，且感应电流一定大于I 1，受到安培力作用，由于安培力大小与速度成正比，则MN 所受的安培力一定大于MN 的重力沿导轨平面方向的分力，所以MN 一定做减速运动，回路中感应电流减小，流过PQ 的电流随时间变化的图象可能是D.6.(2020·山东临沂市蒙阴实验中学期末)如图6所示，一闭合直角三角形线框以速度v 匀速穿过匀强磁场区域．从BC 边进入磁场区域开始计时，到A 点离开磁场区域的过程中，线框内感应电流的情况(以逆时针方向为电流的正方向)是图中的( )图6答案 A解析 在线框进入磁场的过程中，穿过线框的磁通量增多，根据楞次定律及安培定则可知，线框中产生逆时针方向的电流，由于切割磁感线的有效长度逐渐减小，根据E ＝Blv ，I ＝E R可知感应电流逐渐减小；当线框全部进入磁场中时，线框中无感应电流；在线框出磁场的过程中，穿过线框的磁通量减少，线框中产生顺时针方向的电流，切割磁感线的有效长度逐渐减小，感应电流也逐渐减小，故A 符合题意．7．(多选)(2020·山东淄博十中期末)如图7甲所示，在光滑水平面上用恒力F 拉质量为1 kg 的单匝均匀正方形铜线框，线框边长为1 m ，在1位置以速度v 0＝3 m/s 进入匀强磁场时开始计时，此时线框中的感应电动势为1 V ，在t ＝3 s 时线框到达2位置开始离开匀强磁场．此过程中线框的v －t 图象如图乙所示，那么( )图7A ．t ＝0时，线框右侧边MN 两端的电压为0.25 VB ．恒力F 的大小为0.5 NC ．线框完全离开磁场的瞬时速度大小为2 m/sD ．线框从位置1到位置3的过程中产生的焦耳热为6 J答案 BCD解析 t ＝0时，线框右侧边MN 两端的电压为路端电压，总的感应电动势为1 V ，则路端电压U 外＝34E ＝0.75 V ，故A 错误；线框完全进入磁场后，由于磁通量没有变化，所以没有感应电流产生，线框只受恒力F 的作用，做匀速直线运动，结合题图乙可知线框在1～3 s 内做匀加速直线运动，加速度a ＝Δv Δt ＝3－23－1m/s 2＝0.5 m/s 2，根据牛顿第二定律有F ＝ma ，解得F ＝0.5 N ，故B 正确；由题意可知t ＝3 s 时线框到达2位置开始离开匀强磁场，此时线框的速度与刚进入磁场时的速度相同，则线框穿出磁场与进入磁场的运动情况完全相同，线框完全离开磁场的瞬时速度与t ＝1 s 时的速度相等，即为2 m/s ，故C 正确；线框进入磁场和离开磁场的过程中产生的焦耳热相同，由功能关系有Q ＝2[Fl ＋(12mv 02－12mv 12)]＝2[0.5×1＋12×1×(32－22)] J ＝6 J ，故D 正确．。

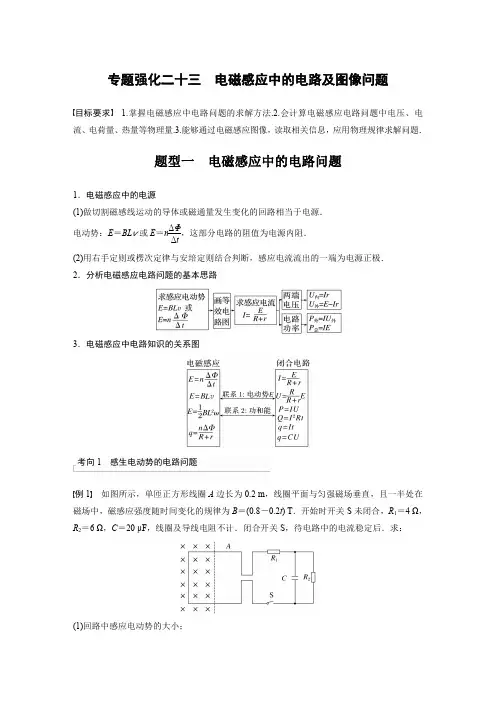

专题强化二十三电磁感应中的电路及图像问题目标要求 1.掌握电磁感应中电路问题的求解方法.2.会计算电磁感应电路问题中电压、电流、电荷量、热量等物理量.3.能够通过电磁感应图像，读取相关信息，应用物理规律求解问题．题型一电磁感应中的电路问题1．电磁感应中的电源(1)做切割磁感线运动的导体或磁通量发生变化的回路相当于电源．电动势：E＝BL v或E＝n ΔΦΔt，这部分电路的阻值为电源内阻．(2)用右手定则或楞次定律与安培定则结合判断，感应电流流出的一端为电源正极．2．分析电磁感应电路问题的基本思路3．电磁感应中电路知识的关系图考向1感生电动势的电路问题例1如图所示，单匝正方形线圈A边长为0.2m，线圈平面与匀强磁场垂直，且一半处在磁场中，磁感应强度随时间变化的规律为B＝(0.8－0.2t)T．开始时开关S未闭合，R1＝4Ω，R2＝6Ω，C＝20μF，线圈及导线电阻不计．闭合开关S，待电路中的电流稳定后．求：(1)回路中感应电动势的大小；(2)电容器所带的电荷量．答案(1)4×10－3V(2)4.8×10－8C解析(1)由法拉第电磁感应定律有E ＝ΔB Δt S ，S ＝12L 2，代入数据得E ＝4×10－3V (2)由闭合电路的欧姆定律得I ＝ER 1＋R 2，由部分电路的欧姆定律得U ＝IR 2，电容器所带电荷量为Q ＝CU ＝4.8×10－8C.考向2动生电动势的电路问题例2(多选)如图所示，光滑的金属框CDEF 水平放置，宽为L ，在E 、F 间连接一阻值为R的定值电阻，在C 、D 间连接一滑动变阻器R 1(0≤R 1≤2R )．框内存在着竖直向下的匀强磁场．一长为L 、电阻为R 的导体棒AB 在外力作用下以速度v 匀速向右运动．金属框电阻不计，导体棒与金属框接触良好且始终垂直，下列说法正确的是()A ．ABFE 回路的电流方向为逆时针，ABCD 回路的电流方向为顺时针B ．左右两个闭合区域的磁通量都在变化且变化率相同，故电路中的感应电动势大小为2BL vC ．当滑动变阻器接入电路中的阻值R 1＝R 时，导体棒两端的电压为23BL vD ．当滑动变阻器接入电路中的阻值R 1＝R2时，滑动变阻器的电功率为B 2L 2v 28R 答案AD解析根据楞次定律可知，ABFE 回路电流方向为逆时针，ABCD 回路电流方向为顺时针，故A 正确；根据法拉第电磁感应定律可知，感应电动势E ＝BL v ，故B 错误；当R 1＝R 时，外电路总电阻R 外＝R 2，因此导体棒两端的电压即路端电压应等于13BL v ，故C 错误；该电路电动势E ＝BL v ，电源内阻为R ，当滑动变阻器接入电路中的阻值R 1＝R2时，干路电流为I ＝3BL v 4R ，滑动变阻器所在支路电流为23I ，容易求得滑动变阻器电功率为B 2L 2v 28R，故D 正确．例3(多选)如图所示，ab 为固定在水平面上的半径为l 、圆心为O 的金属半圆弧导轨，Oa间用导线连接一电阻M .金属棒一端固定在O 点，另一端P 绕过O 点的轴，在水平面内以角速度ω逆时针匀速转动，该过程棒与圆弧接触良好．半圆弧内磁场垂直纸面向外，半圆弧外磁场垂直纸面向里，磁感应强度大小均为B ，已知金属棒由同种材料制成且粗细均匀，棒长为2l 、总电阻为2r ，M 阻值为r ，其余电阻忽略不计．当棒转到图中所示的位置时，棒与圆弧的接触处记为Q 点，则()A ．通过M 的电流方向为O →aB ．通过M 的电流大小为Bl 2ω6r C ．QO 两点间电压为Bl 2ω4D ．PQ 两点间电压为3Bl 2ω2答案CD解析根据右手定则可知金属棒O 端为负极，Q 端为正极，则通过M 的电流方向从a →O ，A 错误；金属棒转动产生的电动势为E ＝Bl ·ωl2，则有I ＝E R 总＝Bl 2ω4r ，B 错误；由于其余电阻忽略不计，则QO 两点间电压，即电阻M 上的电压，根据欧姆定律有U ＝Ir ＝Bl 2ω4，C 正确；金属棒PQ 转动产生的电动势为E ′＝Bl 2lω＋lω2＝3Bl 2ω2，由于PQ 没有连接闭合回路，则PQ 两点间电压，即金属棒PQ 转动产生的电动势，为3Bl 2ω2，D 正确．题型二电磁感应中电荷量的计算计算电荷量的导出公式：q ＝nΔФR 总在电磁感应现象中，只要穿过闭合回路的磁通量发生变化，闭合回路中就会产生感应电流，设在时间Δt 内通过导体横截面的电荷量为q ，则根据电流定义式I ＝qΔt 及法拉第电磁感应定律E ＝n ΔΦΔt ，得q ＝I Δt ＝E R 总Δt ＝n ΔΦR 总Δt Δt ＝n ΔΦR 总，即q ＝n ΔΦR 总.例4在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，线圈所围的面积为0.1m 2，线圈电阻为1Ω.规定线圈中感应电流I 的正方向从上往下看是顺时针方向，如图甲所示．磁场的磁感应强度B 随时间t 的变化规律如图乙所示．以下说法正确的是()A ．在0～2s 时间内，I 的最大值为0.02AB ．在3～5s 时间内，I 的大小越来越小C ．前2s 内，通过线圈某横截面的总电荷量为0.01CD ．第3s 内，线圈的发热功率最大答案C解析0～2s 时间内，t ＝0时刻磁感应强度变化率最大，感应电流最大，I ＝E R ＝ΔB ·SΔtR＝0.01A ，A 错误；3～5s 时间内电流大小不变，B 错误；前2s 内通过线圈的电荷量q ＝ΔΦR ＝ΔB ·S R＝0.01C ，C 正确；第3s 内，B 没有变化，线圈中没有感应电流产生，则线圈的发热功率最小，D 错误．例5(2018·全国卷Ⅰ·17)如图，导体轨道OPQS 固定，其中PQS 是半圆弧，Q 为半圆弧的中点，O 为圆心．轨道的电阻忽略不计．OM 是有一定电阻、可绕O 转动的金属杆，M 端位于PQS 上，OM 与轨道接触良好．空间存在与半圆所在平面垂直的匀强磁场，磁感应强度的大小为B .现使OM 从OQ 位置以恒定的角速度逆时针转到OS 位置并固定(过程Ⅰ)；再使磁感应强度的大小以一定的变化率从B 增加到B ′(过程Ⅱ)．在过程Ⅰ、Ⅱ中，流过OM 的电荷量相等，则B ′B等于()A.54B.32C.74D ．2答案B解析在过程Ⅰ中，根据法拉第电磁感应定律，有E 1＝ΔΦ1Δt 1＝B (12πr 2－14πr 2)Δt 1，根据闭合电路的欧姆定律，有I 1＝E 1R ，且q 1＝I 1Δt 1在过程Ⅱ中，有E 2＝ΔΦ2Δt 2＝(B ′－B )12πr 2Δt 2I 2＝E 2R，q 2＝I 2Δt 2又q1＝q2，即B(12πr2－14πr2)R＝(B′－B)12r2R所以B′B＝32，故选B.题型三电磁感应中的图像问题1．解题关键弄清初始条件、正负方向的对应变化范围、所研究物理量的函数表达式、进出磁场的转折点等是解决此类问题的关键．2．解题步骤(1)明确图像的种类，即是B－t图还是Φ－t图，或者E－t图、I－t图等；对切割磁感线产生感应电动势和感应电流的情况，还常涉及E－x图像和i－x图像；(2)分析电磁感应的具体过程；(3)用右手定则或楞次定律确定方向的对应关系；(4)结合法拉第电磁感应定律、闭合电路的欧姆定律、牛顿运动定律等知识写出相应的函数关系式；(5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等；(6)画图像或判断图像．3．常用方法(1)排除法：定性地分析电磁感应过程中物理量的正负，增大还是减小，以及变化快慢，来排除错误选项．(2)函数法：写出两个物理量之间的函数关系，然后由函数关系对图像进行分析和判断．考向1感生问题的图像例6(多选)(2023·广东湛江市模拟)如图甲所示，正方形导线框abcd放在范围足够大的匀强磁场中静止不动，磁场方向与线框平面垂直，磁感应强度B随时间t的变化关系如图乙所示．t ＝0时刻，磁感应强度B的方向垂直纸面向外，感应电流以逆时针为正方向，cd边所受安培力的方向以垂直cd边向下为正方向．下列关于感应电流i和cd边所受安培力F随时间t变化的图像正确的是()答案BD解析设正方形导线框边长为L ，电阻为R ，在0～2s ，垂直纸面向外的磁场减弱，由楞次定律可知，感应电流的方向为逆时针方向，为正方向，感应电流大小i ＝ΔΦΔt ·R ＝ΔBS Δt ·R ＝2B 0S2R＝B 0SR，电流是恒定值．由左手定则可知，cd 边所受安培力方向向下，为正方向，大小为F ＝BiL ，安培力与磁感应强度成正比，数值由2F 0＝2B 0iL 减小到零.2～3s 内，垂直纸面向里的磁场增强，由楞次定律可知，感应电流的方向为逆时针方向，为正方向，感应电流大小i ＝ΔΦΔt ·R ＝B 0SR，电流是恒定值．由左手定则可知，cd 边所受安培力方向向上，为负方向，大小为F ＝BiL ，安培力与磁感应强度成正比，由零变化到－F 0＝－B 0iL .3～4s 内垂直纸面向里的磁场减弱，由楞次定律可知，感应电流的方向为顺时针方向，为负方向，感应电流大小i ＝ΔΦΔt ·R＝B 0SR，电流是恒定值．由左手定则可知，cd 边所受安培力方向向下，为正方向，大小为F ＝BiL ，安培力与磁感应强度成正比，数值由F 0＝B 0iL 减小到零.4～6s 内垂直纸面向外的磁场增强，由楞次定律可知，感应电流的方向为顺时针方向，为负方向，感应电流大小i ＝ΔΦΔt ·R＝B 0SR，电流是恒定值．由左手定则可知，cd 边所受安培力方向向上，为负方向，大小为F ＝BiL ，安培力与磁感应强度成正比，数值由零变化到－2F 0＝－2B 0iL ，由以上分析计算可得A 、C 错误，B 、D 正确．考向2动生问题的图像例7如图所示，将一均匀导线围成一圆心角为90°的扇形导线框OMN ，圆弧MN 的圆心为O 点，将O 点置于直角坐标系的原点，其中第二和第四象限存在垂直纸面向里的匀强磁场，其磁感应强度大小为B ，第三象限存在垂直纸面向外的匀强磁场，磁感应强度大小为2B .t ＝0时刻，让导线框从图示位置开始以O 点为圆心沿逆时针方向做匀速圆周运动，规定电流方向ONM 为正，在下面四幅图中能够正确表示电流i 与时间t 关系的是()答案C解析在0～t 0时间内，线框沿逆时针方向从题图所示位置开始(t ＝0)转过90°的过程中，产生的感应电动势为E 1＝12BωR 2，由闭合电路的欧姆定律得，回路中的电流为I 1＝E 1r ＝BR 2ω2r ，根据楞次定律判断可知，线框中感应电流方向为逆时针方向(沿ONM 方向)．在t 0～2t 0时间内，线框进入第三象限的过程中，回路中的电流方向为顺时针方向(沿OMN 方向)，回路中产生的感应电动势为E 2＝12Bω·R 2＋12·2BωR 2＝32BωR 2＝3E 1，感应电流为I 2＝3I 1.在2t 0～3t 0时间内，线框进入第四象限的过程中，回路中的电流方向为逆时针方向(沿ONM 方向)，回路中产生的感应电动势为E 3＝12Bω·R 2＋12·2Bω·R 2＝32BωR 2＝3E 1，感应电流为I 3＝3I 1，在3t 0～4t 0时间内，线框出第四象限的过程中，回路中的电流方向为顺时针方向(沿OMN 方向)，回路中产生的感应电动势为E 4＝12BωR 2，回路电流为I 4＝I 1，故C 正确，A 、B 、D 错误．例8(2023·广东珠海市模拟)图中两条平行虚线之间存在匀强磁场，虚线间的距离为L ，磁场方向垂直纸面向里．abcd 是位于纸面内的直角梯形线圈，ab 与dc 间的距离也为L .t ＝0时刻，ab 边与磁场区域边界重合(如图)．现令线圈以恒定的速度v 沿垂直于磁场区域边界的方向穿过磁场区域．取沿a →d →c →b →a 的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I 随时间t 变化的图线可能是()答案A解析线圈移动0～L ，即在0～Lv时间内，线圈进磁场，垂直纸面向里通过线圈的磁通量增大，线圈中产生逆时针方向的感应电流(正)，线圈切割磁感线的有效长度l 均匀增大，感应电流I ＝E R ＝B v lR 均匀增大；线圈移动L ～2L ，即在L v ～2L v 时间内，线圈出磁场，垂直纸面向里通过线圈的磁通量减少，线圈中产生顺时针方向的感应电流(负)，线圈切割磁感线的有效长度l 均匀增大，感应电流I ＝E R ＝B v lR均匀增大，因此A 正确，B 、C 、D 错误．课时精练1.如图所示是两个相互连接的金属圆环，小金属环的电阻是大金属环电阻的二分之一，匀强磁场垂直穿过大金属环所在区域，当磁感应强度随时间均匀变化时，在大环内产生的感应电动势为E ，则a 、b 两点间的电势差为()A.12EB.13EC.23E D ．E答案B解析a 、b 间的电势差等于路端电压，而小环电阻占电路总电阻的13，故a 、b 间电势差为U＝13E ，选项B 正确．2．如图甲所示，在线圈l 1中通入电流i 1后，在l 2上产生的感应电流随时间变化的规律如图乙所示，l 1、l 2中电流的正方向如图甲中的箭头所示．则通入线圈l 1中的电流i 1随时间t 变化的图像是图中的()答案D解析因为l 2中感应电流大小不变，根据法拉第电磁感定律可知，l 1中磁场的变化是均匀的，即l 1中电流的变化也是均匀的，A 、C 错误；根据题图乙可知，0～T4时间内l 2中的感应电流产生的磁场方向向左，所以线圈l 1中感应电流产生的磁场方向向左并且减小，或方向向右并且增大，B 错误，D 正确．3．(多选)(2023·广东省华南师大附中模拟)如图所示，在磁感应强度大小为B 、方向竖直向下的匀强磁场中，有两根光滑的平行导轨，间距为L ，导轨两端分别接有电阻R 1和R 2，导体棒以某一初速度从ab 位置向右运动距离x 到达cd 位置时，速度为v ，产生的电动势为E ，此过程中通过电阻R 1、R 2的电荷量分别为q 1、q 2.导体棒有电阻，导轨电阻不计．下列关系式中正确的是()A ．E ＝BL vB ．E ＝2BL vC ．q 1＝BLx R 1D.q 1q 2＝R 2R 1答案AD解析导体棒做切割磁感线的运动，速度为v 时产生的感应电动势E ＝BL v ，故A 正确，B错误；设导体棒的电阻为r ，根据法拉第电磁感应定律得E ＝ΔΦΔt ＝BLxΔt ，根据闭合电路欧姆定律得I ＝Er ＋R 1R 2R 1＋R 2，通过导体棒的电荷量为q ＝I Δt ，导体棒相当于电源，电阻R 1和R 2并联，则通过电阻R 1和R 2的电流之比I 1I 2＝R 2R 1，通过电阻R 1、R 2的电荷量之比q 1q 2＝I 1Δt I 2Δt ＝R2R 1，结合q ＝q 1＋q 2，解得q 1＝BLxR 2(R 1＋R 2)r ＋R 1R 2，故C 错误，D 正确．4．(多选)如图甲所示，单匝正方形线框abcd 的电阻R ＝0.5Ω，边长L ＝20cm ，匀强磁场垂直于线框平面向里，磁感应强度的大小随时间变化规律如图乙所示，则下列说法中正确的是()A ．线框中的感应电流沿逆时针方向，大小为2.4×10－2AB ．0～2s 内通过ab 边横截面的电荷量为4.8×10－2CC ．3s 时ab 边所受安培力的大小为1.44×10－2ND ．0～4s 内线框中产生的焦耳热为1.152×10－3J 答案BD解析由楞次定律判断感应电流为顺时针方向，由法拉第电磁感应定律得电动势E ＝SΔB Δt＝1.2×10－2V ，感应电流I ＝E R＝2.4×10－2A ，故选项A 错误；电荷量q ＝I Δt ，解得q ＝4.8×10－2C ，故选项B 正确；安培力F ＝BIL ，由题图乙得，3s 时B ＝0.3T ，代入数值得：F ＝1.44×10－3N ，故选项C 错误；由焦耳定律得Q ＝I 2Rt ，代入数值得Q ＝1.152×10－3J ，故D 选项正确．5.在水平光滑绝缘桌面上有一边长为L 的正方形线框abcd ，被限制在沿ab 方向的水平直轨道上自由滑动．bc 边右侧有一正直角三角形匀强磁场区域efg ，直角边ge 和ef 的长也等于L ，磁场方向竖直向下，其俯视图如图所示，线框在水平拉力作用下向右以速度v 匀速穿过磁场区，若图示位置为t ＝0时刻，设逆时针方向为电流的正方向．则感应电流i －t 图像正确的是(时间单位为L v)()答案D 解析bc 边的位置坐标x 从0～L 的过程中，根据楞次定律判断可知线框中感应电流方向沿a →b →c →d →a ，为正值．线框bc 边有效切线长度为l ＝L －v t ，感应电动势为E ＝Bl v ＝B (L－v t )·v ，随着t 均匀增加，E 均匀减小，感应电流i ＝E R，即知感应电流均匀减小．同理，x 从L ～2L 的过程中，根据楞次定律判断出感应电流方向沿a →d →c →b →a ，为负值，感应电流仍均匀减小，故A 、B 、C 错误，D 正确．6.如图所示，线圈匝数为n ，横截面积为S ，线圈电阻为R ，处于一个均匀增强的磁场中，磁感应强度随时间的变化率为k ，磁场方向水平向右且与线圈平面垂直，电容器的电容为C ，两个电阻的阻值均为2R .下列说法正确的是()A ．电容器上极板带负电B ．通过线圈的电流大小为nkS 2RC ．电容器所带的电荷量为CnkS 2D ．电容器所带的电荷量为2CnkS 3答案D解析由楞次定律和右手螺旋定则知，电容器上极板带正电，A 错误；因E ＝nkS ，I ＝E 3R ＝nkS 3R，B 错误；又U ＝I ×2R ＝2nkS 3，Q ＝CU ＝2CnkS 3，C 错误，D 正确．7．如图甲所示，一长为L 的导体棒，绕水平圆轨道的圆心O 匀速顺时针转动，角速度为ω，电阻为r ，在圆轨道空间存在有界匀强磁场，磁感应强度大小为B .半径小于L 2的区域内磁场竖直向上，半径大于L 2的区域内磁场竖直向下，俯视图如图乙所示，导线一端Q 与圆心O 相连，另一端P 与圆轨道连接给电阻R 供电，其余电阻不计，则()A ．电阻R 两端的电压为BL 2ω4B ．电阻R 中的电流方向向上C ．电阻R 中的电流大小为BL 2ω4(R ＋r )D ．导体棒的安培力做功的功率为0答案C 解析半径小于L 2的区域内，E 1＝B L 2·ωL 22＝BL 2ω8，半径大于L 2的区域，E 2＝B L 2·ωL 2＋ωL 2＝3BL 2ω8，根据题意可知，两部分电动势相反，故总电动势E ＝E 2－E 1＝BL 2ω4，根据右手定则可知圆心为负极，圆环为正极，电阻R 中的电流方向向下，电阻R 上的电压U ＝R R ＋r E ＝RBL 2ω4(R ＋r )，故A 、B 错误；电阻R 中的电流大小为I ＝E R ＋r ＝BL 2ω4(R ＋r )，故C 正确；回路有电流，则安培力不为零，故导体棒的安培力做功的功率不为零，故D 错误．8.(多选)如图，PAQ 为一段固定于水平面上的光滑圆弧导轨，圆弧的圆心为O ，半径为L .空间存在垂直导轨平面、磁感应强度大小为B 的匀强磁场．电阻为R 的金属杆OA 与导轨接触良好，图中电阻R 1＝R 2＝R ，其余电阻不计．现使OA 杆在外力作用下以恒定角速度ω绕圆心O 顺时针转动，在其转过π3的过程中，下列说法正确的是()A ．流过电阻R 1的电流方向为P →R 1→OB ．A 、O 两点间电势差为BL 2ω2C ．流过OA 的电荷量为πBL 26RD ．外力做的功为πωB 2L 418R答案AD 解析由右手定则判断出OA 中电流方向由O →A ，可知流过电阻R 1的电流方向为P →R 1→O ，故A 正确；OA 产生的感应电动势为E ＝BL 2ω2，将OA 当成电源，外部电路R 1与R 2并联，则A 、O 两点间的电势差为U ＝ER ＋R 2·R 2＝BL 2ω6，故B 错误；流过OA 的电流大小为I ＝E R ＋R 2＝BL 2ω3R ，转过π3弧度所用时间为t ＝π3ω＝π3ω，流过OA 的电荷量为q ＝It ＝πBL 29R ，故C 错误；转过π3弧度过程中，外力做的功为W ＝EIt ＝πωB 2L 418R，故D 正确．9.(多选)(2019·全国卷Ⅱ·21)如图，两条光滑平行金属导轨固定，所在平面与水平面夹角为θ，导轨电阻忽略不计．虚线ab 、cd 均与导轨垂直，在ab 与cd 之间的区域存在垂直于导轨所在平面的匀强磁场．将两根相同的导体棒PQ 、MN 先后自导轨上同一位置由静止释放，两者始终与导轨垂直且接触良好．已知PQ 进入磁场时加速度恰好为零．从PQ 进入磁场开始计时，到MN 离开磁场区域为止，流过PQ 的电流随时间变化的图像可能正确的是()答案AD 解析根据题述，PQ 进入磁场时加速度恰好为零，两导体棒从同一位置释放，则两导体棒进入磁场时的速度相同，产生的感应电动势大小相等，PQ 通过磁场区域后MN 进入磁场区域，MN 同样匀速直线运动通过磁场区域，故流过PQ 的电流随时间变化的图像可能是A ；若释放两导体棒的时间间隔较短，在PQ 没有出磁场区域时MN 就进入磁场区域，则两棒在磁场区域中运动时回路中磁通量不变，感应电动势和感应电流为零，两棒不受安培力作用，二者在磁场中做加速运动，PQ 出磁场后，MN 切割磁感线产生感应电动势和感应电流，且感应电流一定大于刚开始仅PQ 切割磁感线时的感应电流I 1，则MN 所受的安培力一定大于MN 的重力沿导轨平面方向的分力，所以MN 一定做减速运动，回路中感应电流减小，流过PQ 的电流随时间变化的图像可能是D.10．如图甲所示，虚线MN 左、右两侧的空间均存在与纸面垂直的匀强磁场，右侧匀强磁场的方向垂直纸面向外，磁感应强度大小恒为B 0；左侧匀强磁场的磁感应强度B 随时间t 变化的规律如图乙所示，规定垂直纸面向外为磁场的正方向．一硬质细导线的电阻率为ρ、横截面积为S 0，将该导线做成半径为r 的圆环固定在纸面内，圆心O 在MN 上．求：(1)t ＝t 02时，圆环受到的安培力；(2)在0～320内，通过圆环的电荷量．答案(1)3B 02r 2S 04ρt 0，垂直于MN 向左(2)3B 0rS 08ρ解析(1)根据法拉第电磁感应定律，圆环中产生的感应电动势E ＝ΔB Δt S 上式中S ＝πr 22由题图乙可知ΔB Δt ＝B 0t 0根据闭合电路的欧姆定律有I ＝ER 根据电阻定律有R ＝ρ2πrS 0t ＝12t 0时，圆环受到的安培力大小F ＝B 0I ·(2r )＋B 02I ·(2r )联立解得F ＝3B 02r 2S 04ρt 0由左手定则知，方向垂直于MN 向左．(2)通过圆环的电荷量q ＝I ·Δt根据闭合电路的欧姆定律和法拉第电磁感应定律有I ＝E R ，E ＝ΔΦΔt在0～32t 0内，穿过圆环的磁通量的变化量为ΔΦ＝B 0·12πr 2＋B 02·12πr 2联立解得q ＝3B 0rS 08ρ.11.(2023·广东广州市模拟)在同一水平面中的光滑平行导轨P 、Q 相距L ＝1m ，导轨左端接有如图所示的电路．其中水平放置的平行板电容器两极板M 、N 间距离d ＝10mm ，定值电阻R 1＝R 2＝12Ω，R 3＝2Ω，金属棒ab 电阻r ＝2Ω，其他电阻不计．磁感应强度B ＝1T 的匀强磁场竖直穿过导轨平面，当金属棒ab 沿导轨向右匀速运动时，悬浮于电容器两极板之间、质量m ＝1×10－14kg 、带电荷量q ＝－1×10－14C 的微粒(图中未画出)恰好静止不动．取g ＝10m/s 2，在整个运动过程中金属棒与导轨接触良好．且运动速度保持恒定．求：(1)匀强磁场的方向；(2)ab 两端的电压；(3)金属棒ab 运动的速度大小．答案(1)竖直向下(2)0.4V (3)0.5m/s 解析(1)带负电的微粒受到重力和电场力处于静止状态，因重力竖直向下，则电场力竖直向上，故M 板带正电．ab 棒向右切割磁感线产生感应电动势，ab 棒相当于电源，感应电流方向由b →a ，其a 端为电源的正极，由右手定则可判断，磁场方向竖直向下；(2)由平衡条件，得mg ＝EqE ＝U MNd所以MN 间的电压U MN ＝mgd q ＝1×10－14×10×10×10－31×10－14V ＝0.1VR 3两端电压与电容器两端电压相等，由欧姆定律得通过R 3的电流I ＝U MN R 3＝0.12A ＝0.05A ab 棒两端的电压为U ab＝U MN＋R1R2·I＝0.1V＋0.05V×6V＝0.4VR1＋R2(3)由闭合电路欧姆定律得ab棒产生的感应电动势为E感＝U ab＋Ir＝0.4＋0.05×2V＝0.5V由法拉第电磁感应定律得感应电动势E＝BL v感联立解得v＝0.5m/s.。

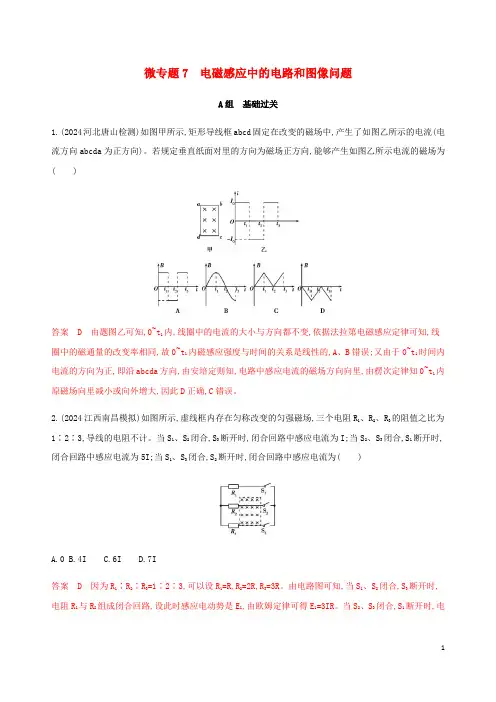

微专题7 电磁感应中的电路和图像问题A组基础过关1.(2024河北唐山检测)如图甲所示,矩形导线框abcd固定在改变的磁场中,产生了如图乙所示的电流(电流方向abcda为正方向)。

若规定垂直纸面对里的方向为磁场正方向,能够产生如图乙所示电流的磁场为( )答案 D 由题图乙可知,0~t1内,线圈中的电流的大小与方向都不变,依据法拉第电磁感应定律可知,线圈中的磁通量的改变率相同,故0~t1内磁感应强度与时间的关系是线性的,A、B错误;又由于0~t1时间内电流的方向为正,即沿abcda方向,由安培定则知,电路中感应电流的磁场方向向里,由楞次定律知0~t1内原磁场向里减小或向外增大,因此D正确,C错误。

2.(2024江西南昌模拟)如图所示,虚线框内存在匀称改变的匀强磁场,三个电阻R1、R2、R3的阻值之比为1∶2∶3,导线的电阻不计。

当S1、S2闭合,S3断开时,闭合回路中感应电流为I;当S2、S3闭合,S1断开时,闭合回路中感应电流为5I;当S1、S3闭合,S2断开时,闭合回路中感应电流为( )A.0B.4IC.6ID.7I答案 D 因为R1∶R2∶R3=1∶2∶3,可以设R1=R,R2=2R,R3=3R。

由电路图可知,当S1、S2闭合,S3断开时,电阻R1与R2组成闭合回路,设此时感应电动势是E1,由欧姆定律可得E1=3IR。

当S2、S3闭合,S1断开时,电阻R 2与R 3组成闭合回路,设感应电动势为E 2,由欧姆定律可得E 2=5I×5R=25IR;当S 1、S 3闭合,S 2断开时,电阻R 1与R 3组成闭合回路,此时感应电动势E=E 1+E 2=28IR,则感应电流为I'=E 4E =28EE 4E=7I,故选项D 正确。

3.如图所示,一个腰长为2L 的等腰直角三角形ABC 区域内,有垂直纸面对里的匀强磁场,其左侧有一个用金属丝制成的边长为L 的正方形线框abcd,线框以水平速度v 匀速通过整个匀强磁场区域,设电流沿逆时针方向为正。

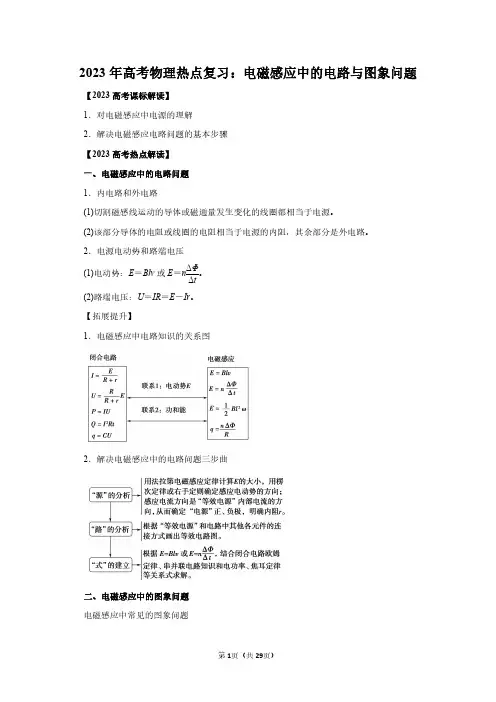

2023年高考物理热点复习：电磁感应中的电路与图象问题【2023高考课标解读】1．对电磁感应中电源的理解2．解决电磁感应电路问题的基本步骤【2023高考热点解读】一、电磁感应中的电路问题1．内电路和外电路(1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于电源。

(2)该部分导体的电阻或线圈的电阻相当于电源的内阻，其余部分是外电路。

2．电源电动势和路端电压(1)电动势：E＝Blv或E＝nΔΦΔt。

(2)路端电压：U＝IR＝E－Ir。

【拓展提升】1．电磁感应中电路知识的关系图2．解决电磁感应中的电路问题三步曲二、电磁感应中的图象问题电磁感应中常见的图象问题图象类型(1)随时间变化的图象，如B­t图象、Φ­t图象、E­t图象、I­t图象(2)随位移变化的图象，如E­x图象、I­x图象(所以要先看坐标轴：哪个物理量随哪个物理量变化要弄清)问题类型(1)由给定的电磁感应过程选出或画出正确的图象(画图象)(2)由给定的有关图象分析电磁感应过程，求解相应的物理量(用图象)应用知识四个规律左手定则、安培定则、右手定则、楞次定律六类公式(1)平均电动势E＝nΔΦΔt(2)平动切割电动势E＝Blv(3)转动切割电动势E＝12Bl2ω(4)闭合电路欧姆定律I＝ER＋r(5)安培力F＝BIl(6)牛顿运动定律的相关公式等例1.如图所示，a、b两个闭合正方形线圈用同样的导线制成，匝数均为10匝，边长l a＝3l b，图示区域内有垂直纸面向里的匀强磁场，且磁感应强度随时间均匀增大，不考虑线圈之间的相互影响，则()A．两线圈内产生顺时针方向的感应电流B．a、b线圈中感应电动势之比为9∶1 C．a、b线圈中感应电流之比为3∶4D．a、b线圈中电功率之比为3∶1【答案】B【解析】当磁感应强度变大时，由楞次定律知，线圈中感应电流的磁场方向垂直纸面向外，由安培定则知，线圈内产生逆时针方向的感应电流，选项A错误；由法拉第电磁感应定律E＝SΔBΔt及S a∶S b＝9∶1知，E a＝9E b，选项B正确；由R＝ρLS′知两线圈的电阻关系为R a＝3R b，其感应电流之比为I a∶I b＝3∶1，选项C错误；两线圈的电功率之比为P a∶P b＝E a I a∶E b I b＝27∶1，选项D错误。

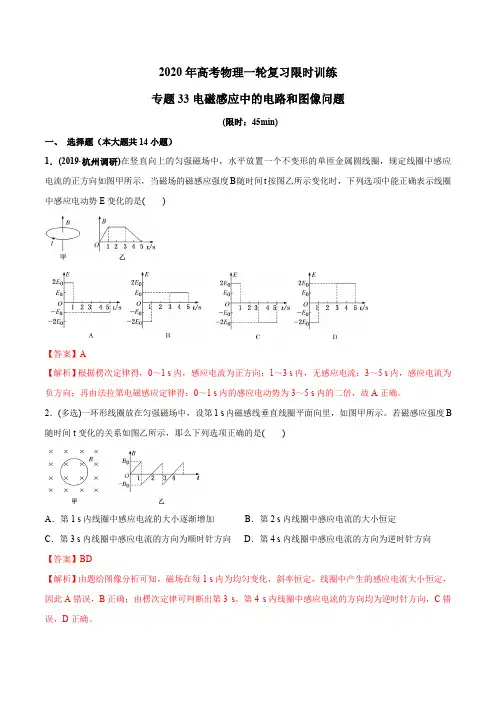

2020年高考物理一轮复习限时训练专题33电磁感应中的电路和图像问题(限时：45min)一、选择题（本大题共14小题）1．(2019·杭州调研)在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图甲所示，当磁场的磁感应强度B随时间t按图乙所示变化时，下列选项中能正确表示线圈中感应电动势E变化的是()【答案】A【解析】根据楞次定律得，0～1 s内，感应电流为正方向；1～3 s内，无感应电流；3～5 s内，感应电流为负方向；再由法拉第电磁感应定律得：0～1 s内的感应电动势为3～5 s内的二倍，故A正确。

2．(多选)一环形线圈放在匀强磁场中，设第1 s内磁感线垂直线圈平面向里，如图甲所示。

若磁感应强度B 随时间t变化的关系如图乙所示，那么下列选项正确的是()A．第1 s内线圈中感应电流的大小逐渐增加B．第2 s内线圈中感应电流的大小恒定C．第3 s内线圈中感应电流的方向为顺时针方向D．第4 s内线圈中感应电流的方向为逆时针方向【答案】BD【解析】由题给图像分析可知，磁场在每1 s内为均匀变化，斜率恒定，线圈中产生的感应电流大小恒定，因此A错误，B正确；由楞次定律可判断出第3 s、第4 s内线圈中感应电流的方向均为逆时针方向，C错误，D正确。

3．(多选)如图所示，导体棒沿两平行导轨从图中位置以速度v 向右匀速通过一正方形abcd 磁场区域。

ac 垂直于导轨且平行于导体棒，ac 右侧磁场的磁感应强度是左侧磁场的2倍且方向相反，导轨和导体棒的电阻均不计。

下列关于导体棒中感应电流和所受安培力随时间变化的图像正确的是(规定电流由M 经R 到N 为正方向，安培力向左为正方向)( )【答案】AC 【解析】设ac 左侧磁感应强度大小为B ，导轨间距为L ，导体棒在左半区域时，根据右手定则，通过导体棒的电流方向向上，电流由M 经R 到N 为正值，大小为I ＝B ·2vt ·v R ＝2Bv 2t R，根据左手定则，导体棒所受安培力向左，大小为F ＝BI ·2vt ＝4B 2v 3t 2R；同理可得导体棒在右半区域时，电流为负值，大小为I ＝2(22)B L vt v R⋅-⋅＝4BLv －4Bv 2t R ，安培力向左，大小为F ＝2BI ·(2L －2vt )＝2216()B L vt v R -；根据数学知识，A 、C 正确，B 、D 错误。

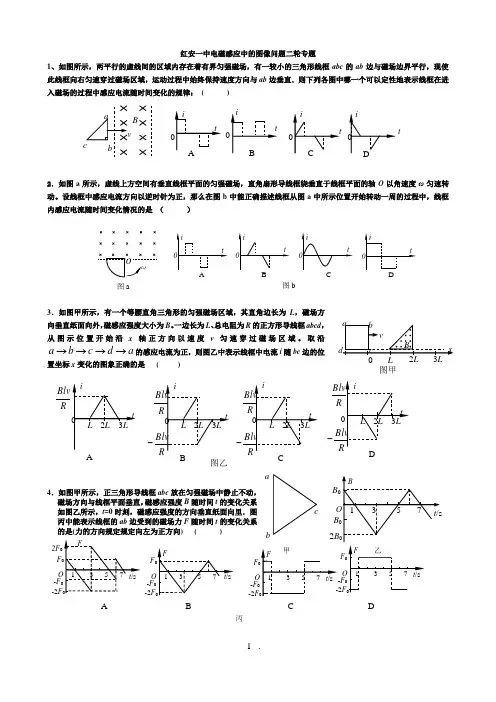

红安一中电磁感应中的图像问题二轮专题1、如图所示，两平行的虚线间的区域内存在着有界匀强磁场，有一较小的三角形线框abc 的ab 边与磁场边界平行，现使此线框向右匀速穿过磁场区域，运动过程中始终保持速度方向与ab 边垂直．则下列各图中哪一个可以定性地表示线框在进入磁场的过程中感应电流随时间变化的规律： ( )2．如图a 所示，虚线上方空间有垂直线框平面的匀强磁场，直角扇形导线框绕垂直于线框平面的轴O 以角速度ω匀速转动。

设线框中感应电流方向以逆时针为正，那么在图b 中能正确描述线框从图a 中所示位置开始转动一周的过程中，线框内感应电流随时间变化情况的是 （ ）3．如图甲所示，有一个等腰直角三角形的匀强磁场区域，其直角边长为L ，磁场方向垂直纸面向外，磁感应强度大小为B 。

一边长为L 、总电阻为R 的正方形导线框abcd ，从图示位置开始沿x 轴正方向以速度v 匀速穿过磁场区域。

取沿a d cb a →→→→的感应电流为正，则图乙中表示线框中电流i 随bc 边的位置坐标x 变化的图象正确的是 ( )4．如图甲所示，正三角形导线框abc 放在匀强磁场中静止不动，磁场方向与线框平面垂直，磁感应强度B 随时间t 的变化关系如图乙所示，t =0时刻，磁感应强度的方向垂直纸面向里．图丙中能表示线框的ab 边受到的磁场力F 随时间t 的变化关系的是(力的方向规定规定向左为正方向) ( )F -F -2FF F FF -F -2FF -F-2 A BCD丙2F图甲图乙ABCDa bB -2B -BtB 图a图b5．矩形导线框abcd 固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定 磁场的正方向垂直纸面向里，磁感应强度B 随时间变化的规律如图所示。

若规定顺时针方向为感应电流i 的正方向，下列i -t 图中正确的是（）6．如图所示，平行于y 轴的导体棒以速度v 向右做匀速运动，经过半径为R 、磁感应强度为B 的圆形匀强磁场区域，导体棒中的感应电动势ε 与导体棒的位置x 关系的图像是（ ）7.如图3-9-12甲所示，一个由导体做成的矩形线圈，以恒定速率v 运动，从无磁场区进入匀强磁场区，然后出来．若取反时针方向为电流正方向，那么图乙中的哪一个图线能正确地表示电路中电流与时间的函数关系？（ ）（多选）8．如图（甲）所示，两根竖直放置的光滑平行导轨，其中一部分处于方向垂直导轨所在平面并且有上下水平边界的匀强磁场中．一根金属杆MN 保持水平沿轨道滑下（导轨电阻不计）．当金属杆MN 进入磁场区域后，其运动的速度随时间变化的图线可能是图（乙）中的（ ）9．如图(甲)所示，一个边长为a 、电阻为R 的等边三角形线框，在外力作用下，以速度υ匀速穿过宽均为a 的两个匀强磁场.这两个磁场的磁感应强度大小均为B ，方向相反．线框运动方向与底边平行且与磁场边缘垂直．取逆时针方向的电流为正.若从图示位置开始计时，线框中产生的感应电流I 与沿运动方向的位移x 之间的函数图像，图（乙）中正确的是（ ）i/At /sI 0-I 01 2 3 4i/A t /sI 0-I 0 1 2 34i/A t /s I 0 -I 01 23 4i/At /s I 0-I 01 23 4CAB DOyxBR vCABDxR2R2BvRεR2R2BvR εx2BvR εx2BvR εxa b ⨯ ⨯ ⨯ B 0 ⨯ ⨯ ⨯0 1 2 3 4 t /s⨯ ⨯ ⨯ －B 0 d cMNR B 甲υOυO υOυO ABCD乙υaa a BBABCDiiiitt t o ooo10．如图（甲）所示，两条平行虚线之间存在匀强磁场，虚线间的距离L ，磁场方向垂直纸面向里．Abcd 是位于纸面内的梯形线圈，ad 与bc 间的距离也为Ｌ．t=0时刻，bc 边与磁场区域边界重合，现令线圈以恒定的速度υ沿垂直于磁场区域边界的方向穿过磁场区域．取顺时针方向的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流i 随时间t 变化的图线可能是图（乙）中的（ ）11．一矩形线圈位于一随时间t 变化的匀强磁场内，磁场方向垂直线圈所在的平面（纸面）向里，如图（甲）所示．以i 表示线圈中的感应电流，以图中的线圈上所示方向的电流为正，则图（乙）中的i-t 图象正确的是（ ）12．如图（甲）所示，单匝矩形线圈的一半放在具有理想边界的匀强磁场中，线圈轴线OO ´与磁场边界重合，线圈按图示方向匀速转动（ab 向纸外cd 向纸内）．若从图示位置开始计时，并规定a b c d a →→→→方向为正方向，则线圈内感应电流随时间变化的图象是图（乙）中的（ ）图（甲）图图（乙）图（甲）图（乙）题号 1 2 3 4 5 6 7 8 9 10 11 12 答案13．如图甲所示，足够长的光滑平行金属导轨MN、PQ竖直放置，其宽度L＝1 m，一匀强磁场垂直穿过导轨平面，导轨的上端M与P之间连接阻值为R＝0.40 Ω的电阻，质量为m＝0.01 kg、电阻为r＝0.30 Ω的金属棒ab紧贴在导轨上．现使金属棒ab由静止开始下滑，下滑过程中ab始终保持水平，且与导轨接触良好，其下滑距离x与时间t的关系如图乙所示，图象中的OA段为曲线，AB段为直线，导轨电阻不计，g＝10 m/s2(忽略ab棒运动过程中对原磁场的影响)，求：(1)磁感应强度B的大小；(2)金属棒ab在开始运动的1.5 s内，通过电阻R的电荷量；(3)金属棒ab在开始运动的1.5 s内，电阻R上产生的热量．甲乙。

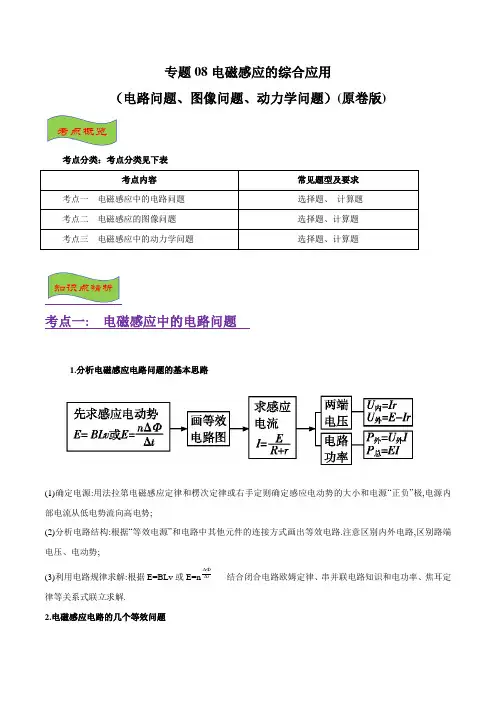

专题08电磁感应的综合应用（电路问题、图像问题、动力学问题）(原卷版)考点分类：考点分类见下表考点内容常见题型及要求 考点一 电磁感应中的电路问题 选择题、 计算题 考点二 电磁感应的图像问题 选择题、计算题 考点三 电磁感应中的动力学问题 选择题、计算题考点一: 电磁感应中的电路问题1.分析电磁感应电路问题的基本思路(1)确定电源:用法拉第电磁感应定律和楞次定律或右手定则确定感应电动势的大小和电源“正负”极,电源内部电流从低电势流向高电势;(2)分析电路结构:根据“等效电源”和电路中其他元件的连接方式画出等效电路.注意区别内外电路,区别路端电压、电动势;(3)利用电路规律求解:根据E=BLv 或E=n t∆Φ∆ 结合闭合电路欧姆定律、串并联电路知识和电功率、焦耳定律等关系式联立求解.2.电磁感应电路的几个等效问题考点二电磁感应的图像问题1.图像问题类型类型据电磁感应过程选图像据图像分析判断电磁感应过程求解流程2.解题关键弄清初始条件、正负方向的对应变化范围、所研究物理量的函数表达式、进出磁场的转折点等是解决此类问题的关键.3.解决图像问题的一般步骤(1)明确图像的种类,即是B-t图还是Φ-t图,或者E-t图、I-t图等;(2)分析电磁感应的具体过程;(3)用右手定则、楞次定律、左手定则或安培定则确定有关方向的对应关系;(4)结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等知识写出函数关系式;(5)根据函数关系式,进行数学分析,如分析斜率的变化、截距等;(6)画图像或判断图像.考点三：电磁感应中的动力学问题1.两种状态及处理方法状态特征处理方法平衡态加速度为零根据平衡条件列式分析根据牛顿第二定律进行动态分析非平衡态加速度不为零或结合功能关系进行分析2.力学对象和电学对象的相互关系3.用“四步法”分析电磁感应中的动力学问题典例精析★考点一：电磁感应中的电路问题◆典例一：(2018·芜湖模拟)如图所示,在匀强磁场中竖直放置两条足够长的平行导轨,磁场方向与导轨所在平面垂直,磁感应强度大小为B0,导轨上端连接一阻值为R的电阻和开关S,导轨电阻不计,两金属棒a和b的电阻都为R,质量分别为ma=0.02 kg和mb=0.01 kg,它们与导轨接触良好,并可沿导轨无摩擦地运动,若将b棒固定,开关S断开,用一竖直向上的恒力F拉a棒,稳定后a棒以v1=10 m/s的速度向上匀速运动,此时再释放b棒,b 棒恰能保持静止.(g=10 m/s2)(1)求拉力F的大小;(2)若将a棒固定,开关S闭合,释放b棒,求b棒滑行的最大速度v2;(3)若将a棒和b棒都固定,开关S断开,使磁感应强度从B0随时间均匀增加,经0.1 s后磁感应强度增大到2B0时,a棒受到的安培力大小正好等于a棒的重力,求两棒间的距离.◆典例二：(2017·唐山模拟)在同一水平面上的光滑平行导轨P 、Q 相距l ＝1 m ，导轨左端接有如图所示的电路。

高中物理专题：电磁感应中的图像和能量问题【母题来源一】普通高等学校招生全国统一考试物理（全国Ⅰ卷）1. 【母题原题】(多选)(全国Ⅰ卷)如图,U 形光滑金属框abcd 置于水平绝缘平台上,ab 和dc 边平行,和bc 边垂直。

ab 、dc 足够长,整个金属框电阻可忽略,一根具有一定电阻的导体棒MN 置于金属框上,用水平恒力F 向右拉动金属框,运动过程中,装置始终处于竖直向下的匀强磁场中,MN 与金属框保持良好接触,且与bc 边保持平行。

经过一段时间后 ()A.金属框的速度大小趋于恒定值B.金属框的加速度大小趋于恒定值C.导体棒所受安培力的大小趋于恒定值D.导体棒到金属框bc 边的距离趋于恒定值 【答案】BC【解析】由bc 边切割磁感线产生电动势,形成电流,使得导体棒MN 受到向右的安培力,向右做加速运动,bc 边受到向左的安培力,向右做加速运动。

当MN 运动时,金属框的bc 边和导体棒MN 一起切割磁感线,设导体棒MN 和金属框的速度分别为v 1、v 2,则电路中的电动势E=BL(v 2-v 1),导体棒中的电流21()BL v v E I R R -==,金属框受到的安培力2221()=B L v v F R -安框,与运动方向相反,导体棒MN 受到的安培力2221()=MN B L v v F R -安,与运动方向相同。

设导体棒MN 和金属框的质量分别为m 1、m 2,则对导体棒MN 根据牛顿第二定律有222111()B L v v m a R -=,对金属框abcd 根据牛顿第二定律有222122()B L v v F m a R --=。

因初始速度均为零,则a 1从零开始逐渐增加,a 2从2Fm 开始逐渐减小,当a 1=a 2时,解得金属框相对金属棒的速度为1212212()FRm v v B L m m -=+,则v2-v1大小恒定,结合222111()B L v vm aR-=、2221()=MNB L v vFR-安可知,金属框的加速度大小趋于恒定值,导体棒所受安培力大小也趋于恒定值,故选项B、C正确;整个运动过程可用速度-时间图像描述,如图,则金属框的速度会一直增大,导体棒到金属框bc边的距离也会一直增大,故选项A、D错误。

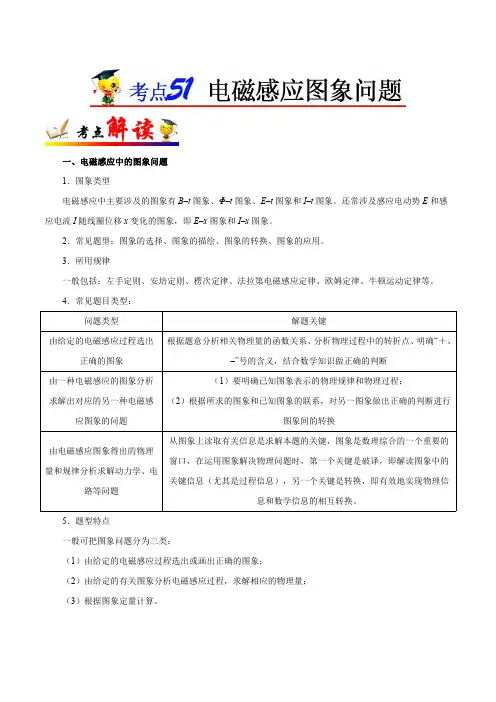

专题七电磁感应中的图像问题知识点一、电磁感应中的图像问题1. 三点关注(1)关注初始时刻，如初始时刻感应电流是否为零，是正方向还是负方向．(2)关注变化过程，看电磁感应发生的过程分为几个阶段，这几个阶段是否和图象变化相对应．(3)关注大小、方向的变化趋势，看图线斜率的大小、图线的曲直是否和物理过程对应．2．两个方法(1)排除法：定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化)，特别是物理量的正负，排除错误的选项．(2)函数法：根据题目所给条件定量地写出两个物理量之间的函数关系，然后由函数关系对图象作出分析和判断，这未必是最简捷的方法，但却是最有效的办法．知识点二、其他图像问题1．基本思路(1)解读图象的坐标轴，理清横轴和纵轴代表的物理量和坐标点的意义．(2)解读图象的形状、斜率、截距和面积信息．2．解题技巧(1)应用解析法和排除法，两者结合提高选择题图象类题型的解题准确率和速度．(2)分析转折点、两图线的交点、与坐标轴交点等特殊点和该点前后两段图线．(3)分析图象的形状变化、斜率变化、相关性等．类型1 由固定不动线框中的B随时间变化图讨论I-t图或F-t图问题1．（2023春•广东期中）如图甲所示，矩形导线框abcd放在匀强磁场中静止不动，磁场方向与线框平面垂直，磁感应强度B随时间t变化的图像如图乙所示。

设t＝0时刻，磁感应强度的方向垂直纸面向里，则在0～4s时间内，选项图中能正确反映线框cd边所受的安培力F随时间t变化的图像是（规定cd边所受的安培力向左为正）（）A．B．C．D．【解答】解：AB．在0﹣2s，根据楞次定律知感应电流方向为顺时针，结合图乙斜率一定，故大小方向都不变，再根据左手定则及安培力公式F＝BIL可知，F的大小与B成正比，cd边受力0～1s时向左，1～2s时向右，故AB错误；CD．在2﹣4s，根据根据楞次定律可知感应电流方向为逆时针，结合图乙斜率一定，故大小方向都不变，cd边受力还是先向左后向右，故C正确，D错误。

专题八 电磁感应中的图象和电路问题关键能力·分层突破考点一 电磁感应中的电路问题1．电磁感应中电路知识的关系图2．分析电磁感应电路问题的基本思路 求感应电动势E ＝Blv 或E ＝n ΔΦΔt→画等效电路图→求感应电流I ＝ER+r {两端电压{U 内=IrU 外=E −Ir 电路功率{P 外=IU 外P 总=IE例1 (多选)在如图甲所示的电路中，电阻R 1＝R 2＝2R ，圆形金属线圈半径为r 1，线圈导线的电阻为R ，半径为r 2(r 2<r 1)的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B 随时间t 变化的关系图线如图乙所示，图线与横、纵轴的交点坐标分别为(t 0，0)和(0，B 0)，其余导线的电阻不计，闭合S ，至t 1时刻，电路中的电流已稳定，下列说法正确的是( )A ．电容器上极板带正电B ．电容器下极板带正电C ．线圈两端的电压为B 0πr 12 t0D ．线圈两端的电压为4B 0πr 22 5t 0跟进训练1．(多选)在水平放置的两条平行光滑直金属导轨上放有一与其垂直的金属棒ab，匀强磁场与导轨平面垂直，磁场方向如图所示，导轨接有R1＝5 Ω和R2＝6 Ω的两定值电阻及电阻箱R，其余电阻不计．电路中的电压表量程为0～10 V，电流表的量程为0～3 A．现将R 调至30 Ω，用F＝40 N的水平向右的力使ab垂直导轨向右平移．当棒ab达到稳定状态时，两电表中有一表正好达到满偏，而另一表未达到满偏．下列说法正确的是( ) A．当棒ab达到稳定状态时，电流表满偏B．当棒ab达到稳定状态时，电压表满偏C．当棒ab达到稳定状态时，棒ab的速度大小是1 m/sD．当棒ab达到稳定状态时，棒ab的速度大小是2 m/s考点二电磁感应中的图象问题1．问题类型(1)给定电磁感应过程，选出或画出正确的图象．(2)由给定的图象分析电磁感应过程，求解相应物理量．2．分析电磁感应图象问题的思路3．解决电磁感应图象问题的“三点关注”(1)关注初始时刻，如初始时刻感应电流是否为零，是正方向还是负方向．(2)关注变化过程，看电磁感应发生的过程分为几个阶段，这几个阶段是否和图象变化相对应．(3)关注大小、方向的变化趋势，看图线斜率的大小、图线的曲、直是否和物理过程对应．例2 [2021·新高考八省市联考辽宁卷]如图所示，“凹”字形金属线框右侧有一宽度为3L的匀强磁场区域，磁场方向垂直于纸面向里．线框在纸面内向右匀速通过磁场区域，t＝0时，线框开始进入磁场．设逆时针方向为感应电流的正方向，则线框中感应电流i随时间t变化的图象可能正确的是( )跟进训练2.[2021·宝鸡中学统考](多选)如图甲所示，正方形金属线框abcd固定在磁场中，磁场方向与导线框所在平面垂直，规定垂直线框平面向里为磁场的正方向，磁感应强度B随时间的变化关系如图乙所示．已知正方形线框的边长L＝0.4 m，电阻R＝2 Ω，则( )A．0～1 s内线框中有逆时针方向的感应电流B．1～3 s内线框ab边受到的安培力大小先减小后增大C．1～3 s内通过线框某一横截面的电荷量为0.16 CD．前4 s内线框中产生的热量为0.512 J3．[2022·江西南昌调研](多选)图甲为固定在匀强磁场中的正三角形导线框abc，磁场的方向与导线框所在平面垂直，磁感应强度B随时间t变化的规律如图乙所示．规定垂直纸面向里为磁场的正方向，abca的方向为线框中感应电流的正方向，水平向右为安培力的正方向．关于线框中的电流I与ab边所受的安培力F随时间t变化的图象(图中不考虑2 s 末线框中的电流及ab边的受力情况)，下列各图正确的是( )[思维方法]常用解决电磁感应图象问题的“两个方法”(1)排除法：定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化)，特别是分析物理量的正负以及是否过某些特殊点，以排除错误的选项．(2)函数法：根据题目所给条件定量地写出两个物理量之间的函数关系，然后由函数关系对图象进行分析和判断．考点三电磁感应中电路与图象综合问题素养提升例3 如图甲所示，MN、PQ是相距d＝1 m的足够长平行光滑金属导轨，导轨平面与水平面成某一夹角，导轨电阻不计；长也为1 m的金属棒CD垂直于MN、PQ放置在导轨上，且始终与导轨接触良好，CD的质量m＝0.1 kg、电阻R＝1 Ω；MN、PQ的上端连接电路，电路中R2为一电阻箱；已知灯泡电阻R L＝3 Ω，定值电阻R1＝7 Ω，调节电阻箱使R2＝6 Ω，重力加速度g＝10 m/s2.现断开开关S，在t＝0时刻由静止释放CD，在t＝0.5 s时刻闭合S，同时加上分布于整个导轨所在区域的匀强磁场，磁场方向垂直于导轨平面向上；图乙所示为CD的速度随时间变化图象．(1)求斜面倾角α及磁感应强度B的大小；(2)CD由静止下滑x＝50 m(已达到最大速度)的过程中，求整个电路产生的焦耳热；(3)若只改变电阻箱R 2的值，当R 2为何值时，CD 匀速下滑中R 2消耗的功率最大？消耗的最大功率为多少？[教你解决问题]跟进训练4.如图甲所示，水平放置的两根平行金属导轨间距L ＝0.3 m ，导轨左端连接阻值R ＝0.6 Ω的电阻，区域abcd 内存在垂直于导轨平面、磁感应强度B ＝0.6 T 的匀强磁场，磁场区域宽D ＝0.2 m ．细金属棒A 1和A 2用长为2D ＝0.4 m 的轻质绝缘杆连接，放置在导轨平面上，均与导轨垂直且接触良好，每根金属棒在导轨间的电阻均为r ＝0.3 Ω.导轨电阻不计．使金属棒以恒定速度v ＝1.0 m/s 沿导轨向右穿过磁场．计算从金属棒A 1进入磁场(t ＝0)到A 2离开磁场的时间内，不同时间段通过电阻R 的电流，并在图乙中画出．专题八 电磁感应中的图象和电路问题例1 解析：根据楞次定律可知，线圈产生顺时针方向的电流，则电容器下极板带正电，A 错误，B 正确；根据法拉第电磁感应定律和闭合电路欧姆定律，则有E ＝nΔΦΔt＝nΔB ΔtS ＝B0t 0πr 22，电流为I ＝E 5R ，U ＝I ·4R ＝E5R ×4R ＝4B 0πr 22 5t0，C 错误，D 正确．答案：BD1．解析：假设电压表满偏，则通过电流表的电流为I ＝UR 2R R 2+R＝2 A<3 A ，所以电压表可以满偏，此时电流表的示数为2 A ，故A 错误，B 正确；棒ab 匀速运动时，水平拉力F 与安培力大小相等，有F A ＝BIL ＝F ，感应电动势E ＝U ＋IR 1＝(10＋2×5) V ＝20 V ，又E ＝BLv ，解得v ＝EIF ＝1 m/s ，故C 正确，D 错误．答案：BC例2 解析：设线框运动的速度为v ，总电阻为R .当时间t <Lv 时，只有最右侧的两个短边切割磁感线，感应电流的方向为逆时针方向，大小为I ＝2BLv R；当L v ≤t <3Lv 时，即从右侧中间的短边进入磁场至左侧长边进入磁场，感应电流方向为逆时针方向，大小为I ＝3BLv R；当3Lv≤t <4Lv 时，即从左侧长边进入磁场至右侧中间的短边离开磁场，感应电流方向为顺时针方向，大小为I ＝2BLv R；当4L v≤t <6Lv时，即从右侧中间短边离开磁场至左侧长边离开磁场，感应电流方向的顺时针方向，大小为I ＝3BLv R.综上所述，选项A 正确．答案：A2．解析：0～1 s 内线框中磁场方向向外并增大，根据楞次定律及安培定则可知，电流方向为顺时针，A 错误；1～3 s 内，根据法拉第电磁感应定律可得E ＝ΔB·S Δt，由图可知，该时间段内，ΔB Δt为恒定值，则感应电动势为定值，电流大小不变，根据F ＝BIL 可知，B 先减小后增大，则安培力先减小后增大，B 正确；1～3 s 内，根据法拉第电磁感应定律可得，感应电动势大小为E ＝ΔB·S Δt，通过某一横截面的电荷量为Q ＝I Δt ，代入得Q ＝E R Δt ＝ΔB ·S R＝0.16 C ，C 正确；前4 s 内，由于磁感应强度B 的变化率大小都相等，所以线框中产生的感应电动势的大小都相等，可得E ＝ΔB·S Δt＝0.16 V ，则感应电流大小为I ＝ER ＝0.08 A ，则线框中产生的热量为Q ＝I 2Rt ＝0.082×2×4 J ＝0.051 2 J ，故D 错误．答案：BC3．解析：根据欧姆定律及法拉第电磁感应定律可知：I ＝ER ＝S ΔB R Δt∝ΔB Δt＝k ，又由楞次定律可知，在0～1 s 和3～4 s 时间段，感应电流均取正值，所以选项A 正确，B 错误；ab 边所受安培力F ＝BIL ＝BLS ΔB R Δt＝BSL R·ΔB Δt＝BSL R·k ，在0～1 s 时间段内，通过ab 边的感应电流从a 到b ，根据左手定则可知，安培力水平向右，又根据B ­ t 图象的斜率k 不变，所以F ∝B ，选项C 错误，D 正确．答案：AD例3 解析：(1)S 断开时，CD 做匀加速直线运动，从图乙得a ＝Δv Δt＝6 m/s 2由牛顿第二定律有mg sin α＝ma 所以有sin α＝35，即α＝37°t ＝0.5 s 时，S 闭合且加了磁场，分析可知，此后CD 将先做加速度逐渐减小的变加速运动，当速度达到最大(v m ＝6 m/s)时，做匀速运动．匀速运动时，由平衡条件知 mg sin α＝F 安 又F 安＝BId ，I ＝Bdv m R 总R 总＝R ＋R 1＋R L R2R L+R2＝10 Ω 联立有mg sin α＝B 2d 2v m R 总代入数据解得B ＝1 T (2)由能量转化关系有mg sin α·x ＝12mv m 2＋Q代入数据解得Q ＝28.2 J(3)改变电阻箱R 2的值后，CD 匀速下滑时有mg sin α＝BdI ′ 所以I ′＝mg sin αBd＝0.6 A通过R 2的电流为I 2＝R L R L +R 2I ′R 2消耗的功率为P ＝I 22R2联立以上三式可得P ＝I 2R L 2R 2(RL ＋R2)2＝IL 2(RL√R2＋√R2)2当L √R 2＝√R 2，即R 2＝R L ＝3 Ω时，功率P 最大，最大值P m ＝0.27 W.答案：(1)37° 1 T (2)28.2 J (3)3 Ω 0.27 W4．解析：从A 1开始进入磁场(t ＝0时刻)到刚好离开磁场(t 1＝Dv ＝0.2 s 时刻)的时间内，A 1产生的感应电动势E 1＝BLv ＝0.18 V其等效电路图如图甲所示．由图甲知，电路的总电阻R 总＝r ＋rRr+R ＝0.5 Ω总电流为I＝E1＝0.36 AR总＝0.12 A通过R的电流为I R＝I3＝0.4 s时刻)的时间内，从A1刚好离开磁场(t1＝0.2 s时刻)至A2刚好进入磁场(t2＝2Dv＝0.6 s 回路无电流，I R＝0从A2刚好进入磁场(t2＝0.4 s时刻)至刚好离开磁场(t3＝2D+Dv时刻)的时间内，A2上的感应电动势为E2＝0.18 V，其等效电路图如图乙所示．与0～t1内A1开始进入磁场到离开磁场类似，可知，此过程I R＝0.12 A.如图所示．答案：见解析。
