2020高考物理专题十 电磁感应

重点1 电磁感应现象楞次定律【要点解读】1．磁通量变化的常见情况弹性线圈在向外拉的过程中（1）楞次定律中“阻碍”的含义（2）判断感应电流方向的两种方法方法一用楞次定律判断方法二用右手定则判断该方法适用于切割磁感线产生的感应电流。

判断时注意掌心、拇指、四指的方向：①掌心——磁感线垂直穿入；②拇指——指向导体运动的方向；③四指——指向感应电流的方向。

4．楞次定律、左手定则、右手定则、安培定则的综合应用（1）“三个定则一个定律”的比较①因电而生磁（I→B）→安培定则；②因动而生电（v、B→I安）→右手定则；③因电而受力（I、B→F安）→左手定则；④因磁而生电（Φ、B→I安）→楞次定律。

（3）相互联系①应用楞次定律，一般要用到安培定则。

②研究感应电流受到的安培力，一般先用右手定则确定电流方向，再用左手定则确定安培力的方向，有时也可以直接应用楞次定律的推论确定。

5．利用“因果关系法”分析电磁感应现象（物理思想）（1）方法概述因果关系分析法是指在解题过程中依据事物之间的前后相连，先行后续的因果关系去分析，推断事物的原因或结果的一种思维方法。

（2）利用因果关系分析法进行主观性推断的两种情形①据因推果：根据某种原因，预见它可能产生的结果。

②执果索因：根据某种结果，探究产生或导致这种结果的原因。

（3）电磁感应中常见因果关系的例析①阻碍原磁通量变化——“增反减同”②阻碍相对运动——“来拒去留”③）使回路面积有扩大或缩小的趋势——“增缩减扩”④阻碍原电流的变化——“增反减同”【考向1】电磁感应现象【例题】（多选）如图所示，矩形闭合线圈abcd竖直放置，OO′是它的对称轴，通电直导线AB与OO′平行。

若要在线圈中产生感应电流，可行的做法是（）A．AB中电流I逐渐增大B．AB中电流I先增大后减小C．以AB为轴，线圈绕AB顺时针转90°D．线圈绕OO′轴逆时针转动90°（俯视）【审题指导】（1）AB中电流变化，能否在线圈中产生感应电流？提示：只要AB中电流变，线圈中磁通量就变，就有感应电流产生。

第2节 法拉第电磁感应定律 自感 涡流知识点一| 法拉第电磁感应定律1．感应电动势(1)感应电动势：在电磁感应现象中产生的电动势。

产生感应电动势的那部分导体就相当于电源，导体的电阻相当于电源内阻。

(2)感应电流与感应电动势的关系：遵循闭合电路欧姆定律，即I ＝E R ＋r。

2．法拉第电磁感应定律(1)内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。

(2)公式：E ＝n ΔΦΔt，n 为线圈匝数。

3．导体切割磁感线的情形(1)若B 、l 、v 相互垂直，则E ＝Bl v 。

(2)若B ⊥l ，l ⊥v ，v 与B 夹角为θ，则E ＝Bl v sin_θ。

[判断正误](1)Φ＝0，ΔΦΔt 不一定等于0。

(√) (2)感应电动势E 与线圈匝数n 有关，所以Φ、ΔΦ、ΔΦΔt的大小均与线圈匝数有关。

(×) (3)线圈中磁通量变化越快，产生的感应电动势越大。

(√) (4)法拉第提出了法拉第电磁感应定律。

(×)(5)当导体在匀强磁场中垂直磁场方向运动时(运动方向和导体垂直)，感应电动势为E ＝BL v 。

(√)考法1 对感生电动势E ＝n ΔΦΔt 的理解与应用1．关于感应电动势的大小，下列说法中正确的是( )A ．穿过线圈的磁通量Φ越大，所产生的感应电动势就越大B．穿过线圈的磁通量的变化量ΔΦ越大，所产生的感应电动势就越大C．穿过线圈的磁通量的变化率ΔΦΔt越大，所产生的感应电动势就越大D．穿过线圈的磁通量Φ等于0，所产生的感应电动势就一定为0C[根据法拉第电磁感应定律可知，感应电动势的大小与磁通量的变化率ΔΦΔt成正比，与磁通量Φ及磁通量的变化量ΔΦ没有必然联系。

当磁通量Φ很大时，感应电动势可能很小，甚至为0。

当磁通量Φ等于0时，其变化率可能很大，产生的感应电动势也会很大。

所以只有选项C正确。

]2．(2017·天津高考)如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R。

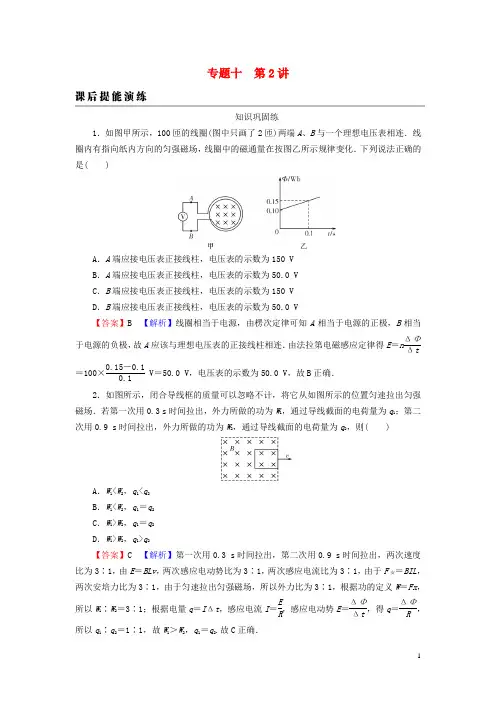

专题十 第2讲知识巩固练1．如图甲所示，100匝的线圈(图中只画了2匝)两端A 、B 与一个理想电压表相连．线圈内有指向纸内方向的匀强磁场，线圈中的磁通量在按图乙所示规律变化．下列说法正确的是( )A ．A 端应接电压表正接线柱，电压表的示数为150 VB ．A 端应接电压表正接线柱，电压表的示数为50.0 VC ．B 端应接电压表正接线柱，电压表的示数为150 VD ．B 端应接电压表正接线柱，电压表的示数为50.0 V【答案】B 【解析】线圈相当于电源，由楞次定律可知A 相当于电源的正极，B 相当于电源的负极，故A 应该与理想电压表的正接线柱相连．由法拉第电磁感应定律得E ＝nΔΦΔt ＝100×0.15－0.10.1V ＝50.0 V ，电压表的示数为50.0 V ，故B 正确．2．如图所示，闭合导线框的质量可以忽略不计，将它从如图所示的位置匀速拉出匀强磁场．若第一次用0.3 s 时间拉出，外力所做的功为W 1，通过导线截面的电荷量为q 1；第二次用0.9 s 时间拉出，外力所做的功为W 2，通过导线截面的电荷量为q 2，则( )A ．W 1<W 2，q 1<q 2B ．W 1<W 2，q 1＝q 2C ．W 1>W 2，q 1＝q 2D ．W 1>W 2，q 1>q 2【答案】C 【解析】第一次用0.3 s 时间拉出，第二次用0.9 s 时间拉出，两次速度比为3∶1，由E ＝BLv ，两次感应电动势比为3∶1，两次感应电流比为3∶1，由于F 安＝BIL ，两次安培力比为3∶1，由于匀速拉出匀强磁场，所以外力比为3∶1，根据功的定义W ＝Fx ，所以W 1∶W 2＝3∶1；根据电量q ＝I Δt ，感应电流I ＝E R ，感应电动势E ＝ΔΦΔt ，得q ＝ΔΦR，所以q 1∶q 2＝1∶1，故W 1＞W 2，q 1＝q 2.故C 正确．3．(2021年龙岩二模)如图所示，abcd 为水平放置的平行“”形光滑金属导轨，导轨间距为l ，电阻不计．导轨间有垂直于导轨平面向下的匀强磁场，磁感应强度大小为B .金属杆放置在导轨上，与导轨的接触点为M 、N ，并与导轨成θ角．金属杆以ω 的角速度绕N 点由图示位置匀速转动到与导轨ab 垂直，转动过程中金属杆与导轨始终接触良好，金属杆单位长度的电阻为r .则在金属杆转动的过程中( )A ．M 、N 两点电势相等B ．金属杆中感应电流的方向由N 流向MC ．电路中感应电流的大小始终为Bl ω2rD ．电路中通过的电荷量为Bl2r tan θ【答案】A 【解析】根据题意可知，金属杆MN 为电源，导轨为外电路，由于导轨电阻不计，外电路短路，M 、N 两点电势相等，A 正确；转动过程中磁通量减小，根据楞次定律可知金属杆中感应电流的方向是由M 流向N ，B 错误；由于切割磁场的金属杆长度逐渐变短，感应电动势逐渐变小，回路中的感应电流逐渐变小，C 错误；因为导体棒MN 在回路中的有效切割长度逐渐减小，所以接入电路的电阻逐渐减小，不能根据q ＝ΔΦR计算通过电路的电荷量，D 错误．4．(多选)如图所示的电路中，电感L 的自感系数很大，电阻可忽略，D 为理想二极管，则下列说法正确的有( )A ．当S 闭合时，L 1立即变亮，L 2逐渐变亮B ．当S 闭合时，L 1一直不亮，L 2逐渐变亮C ．当S 断开时，L 1立即熄灭，L 2也立即熄灭D ．当S 断开时，L 1突然变亮，然后逐渐变暗至熄灭 【答案】BD5．(2021年莆田质检)(多选)如图甲所示，边长为L 的正方形单匝线框水平放置，左侧一半置于沿竖直方向的匀强磁场中，线框的左侧接入电阻R ，右侧接入电容器，其余电阻不计．若磁场的磁感应强度B 随时间t 的变化规律如图乙所示(规定竖直向下为正方向)，则在0～2t 0时间内( )A ．电容器a 板带负电B ．线框中磁通量变化为零C ．线框中产生的电动势为B 0L 22t 0D ．通过电阻R 的电流为B 0L 22Rt 0【答案】AC 【解析】由题图可知在0～t 0时间内磁场向上减小，根据楞次定律，可知线圈中产生逆时针方向的充电电流，则电容器a 板带负电，A 正确；因磁感应强度的变化率不为零，则线框中磁通量变化不为零，B 错误；线框中产生的电动势E ＝ΔΦΔt ＝ΔB ·12L2Δt ＝B 0L 22t 0，C 正确；因电动势恒定，则回路中只有瞬时的充电电流，电容器充电完毕后，回路中电流变为零，D 错误．6．(多选)如图所示，半径为2r 的弹性螺旋线圈内有垂直纸面向外的圆形匀强磁场区域，磁场区域的半径为r ，已知弹性螺旋线圈的电阻为R ，线圈与磁场区域共圆心，则以下说法正确的是( )A ．保持磁场不变，线圈的半径由2r 变到3r 的过程中，有顺时针的电流B ．保持磁场不变，线圈的半径由2r 变到0.5r 的过程中，有逆时针的电流C ．保持半径不变，使磁场随时间按B ＝kt 变化，线圈中的电流为k πr 2RD ．保持半径不变，使磁场随时间按B ＝kt 变化，线圈中的电流为2k πr2R【答案】BC 【解析】在线圈的半径由2r 变到3r 的过程中，穿过线圈的磁通量不变，则线圈内没有感应电流，故A 错误；当线圈的半径由2r 变到0.5r 的过程中，穿过线圈的磁通量减小，根据楞次定律，则有逆时针的电流，故B 正确；保持半径不变，使磁场随时间按B ＝kt 变化，根据法拉第电磁感应定律，有E ＝ΔB Δt ·πr 2＝k πr 2，因此线圈中的电流I ＝E R＝k πr 2R，故C 正确，D 错误． 7．(2021年株洲质检) 零刻度在表盘正中间的电流计，非常灵敏，通入电流后，线圈所受安培力和螺旋弹簧的弹力作用达到平衡时，指针在示数附近的摆动很难停下，使读数变得困难．在指针转轴上装上的扇形铝框或扇形铝板，在合适区域加上磁场，可以解决此困难．下列方案合理的是( )A BC D【答案】D 【解析】当指针向左偏转时，铝框或铝板可能会离开磁场，产生不了涡流，起不到电磁阻尼的作用，指针不能很快停下，A、C方案不合理，A、C错误；磁场在铝框中间，当指针偏转角度较小时，铝框不能切割磁感线，不能产生感应电流，起不到电磁阻尼的作用，指针不能很快停下，B错误，D正确．8．(2021年郑州模拟)(多选)涡流检测是工业上无损检测的方法之一．如图所示，线圈中通以一定频率的正弦式交变电流，靠近待测工件时，工件内会产生涡流，同时线圈中的电流受涡流影响也会发生变化．下列说法正确的是( )A．涡流的磁场总是要阻碍穿过工件磁通量的变化B．涡流的频率等于通入线圈的交变电流的频率C．通电线圈和待测工件间存在恒定的作用力D．待测工件可以是塑料或橡胶制品【答案】AB综合提升练9．(多选)如图甲所示，螺线管内有一平行于轴线的磁场，规定图中箭头所示方向为磁感应强度B的正方向，螺线管与U形导线框cdef相连，导线框cdef内有一半径很小的金属圆环L，圆环面积为S，圆环与导线框cdef在同一平面内．当螺线管内的磁感应强度随时间按图乙所示规律变化时，下列说法正确的是( )A ．在t 1时刻，金属圆环L 内的磁通量最大，最大值Φm ＝B 0S B ．在t 2时刻，金属圆环L 内的磁通量最大C ．在t 1～t 2时间内，金属圆环L 有扩张的趋势D ．在t 1～t 2时间内，金属圆环L 内有顺时针方向的感应电流 【答案】BD10．(多选)空间有磁感应强度为B 的有界匀强磁场区域，磁场方向如图所示，有一边长为L 、电阻为R 、粗细均匀的正方形金属线框abcd 置于匀强磁场区域中，ab 边跟磁场的右边界平行，若金属线框在外力作用下以速度v 向右匀速运动，下列说法正确的是( )A ．当ab 边刚离开磁场时，cd 边两端的电压为3BLv4B ．从ab 边到磁场的右边界至cd 边离开磁场的过程中，外力所做的功为B 2L 3vRC ．从ab 边到磁场的右边界至cd 边离开磁场的过程中，外力做功的功率为B 2L 2vRD ．从ab 边到磁场的右边界至cd 边离开磁场的过程中，通过线框某一截面的电量为BL 2R【答案】ABD 【解析】当ab 边刚离开磁场时，线框只有cd 边切割磁感线，产生的电动势为E ＝BLv ，cd 边为等效电源，两端的电压为闭合电路的路端电压，电路等价为四个电阻串联，cd 边为一个内阻R 4，外电路为三个R 4的电阻，故有U dc ＝E R 4＋3R 4×3·R 4＝3BLv4，故A正确；从ab 边到磁场的右边界至cd 边离开磁场的匀速过程，产生的恒定电流为I ＝E R，由动能定理W F 外－W F 安＝0，由功的定义W F 安＝F 安·L ＝BIL ·L ，可解得W F 外＝B BLv R L 2＝B 2L 3vR ，故B 正确；由能量守恒定律P F 外·t －P F 安·t ＝0，可得P F 外＝P F 安＝F 安·v ＝B BLv R L ·v ＝B 2L 2v 2R，故C 错误；根据电量的定义q ＝I ·Δt ，I ＝ER，E ＝ΔΦΔt ，联立可得q ＝ΔΦR，从ab 边到磁场的右边界到cd 边离开磁场的过程中，磁通量的变化量为ΔΦ＝B ΔS ＝BL 2，可得q＝BL 2R，故D 正确． 11．如图所示，匀强磁场的磁感应强度方向竖直向上，大小为B 0，用电阻率为ρ，横截面积为S 的导线做成的边长为l 的正方形线框abcd 水平放置，OO ′为过ad 、bc 两边中点的直线，线框全部都位于磁场中．现把线框右半部分固定不动，而把线框左半部分以OO ′为轴向上转动60°，如图中虚线所示．(1)求转动过程中通过导线横截面的电荷量；(2)若转动后磁感应强度随时间按B ＝B 0＋kt 变化(k 为常量)，求出磁场对线框ab 边的作用力大小随时间变化的关系式．解：(1)线框在转动过程中产生的平均感应电动势 E ＝ΔΦΔt＝B 0·12l 2cos 60°Δt＝B 0l 24Δt， ①在线框中产生的平均感应电流I ＝E R，② R ＝ρ4l S，③ 转动过程中通过导线横截面的电荷量q ＝I Δt ， ④ 联立①～④解得q ＝B 0lS16ρ.⑤(2)若转动后磁感应强度随时间按B ＝B 0＋kt 变化，在线框中产生的感应电动势大小E ＝ΔB ·S Δt＝⎝ ⎛⎭⎪⎫12l 2cos 60°＋l 22ΔB Δt＝3l24k ，⑥在线框中产生的感应电流I ＝E R，⑦线框ab 边所受安培力的大小F ＝BIl ，⑧联立⑥～⑧解得F ＝(B 0＋kt )3kl 2S16ρ.。

.内容要求要点解读磁场、磁感应强度、磁感线Ⅰ新课标卷高考近几年未直接考查，而是结合安培力、洛伦兹力、电磁感应等内容间接考查。

高考要求知道其内容及含义，并能在有关问题中识别和直接使用。

通电直导线和通电线圈周围磁场的方向Ⅰ常考点，多以选择题考查安培定则的应用，要求考生会分项多条通电导线周围磁场的叠加。

安培力、安培力的方向Ⅰ常考点，往往结合平衡条件、牛顿运动定律和电磁感应问题综合考查。

匀强磁场中的安培力Ⅱ常考点，选择题或计算题均有可能，特别是安培力作用下的平衡或运动问题，并且常结合电磁感应问题综合考查。

洛伦兹力、洛伦兹力的方向Ⅰ热点。

要求考生会用左手定则判断洛伦兹力的方向，知道安培力是洛伦兹力的宏观表现。

洛伦兹力公式Ⅱ高频点或热点。

要求考查能熟练运用洛伦兹力公式，常结合带电粒子在磁场中的运动综合考查。

带电粒子在匀强磁场中的运动Ⅱ热点也是难点。

考查形式有选择题，也有压轴计算题，多涉及有界磁场，还会考查电、磁复合场，对考生各种能力要求较高。

复习时要注意多研究一些以最新科技成果为背景的题目，注意将实际问题模型化能力的培养。

质谱仪和回旋加速器Ⅰ熟悉其工作原理，多注意其他类似元件的工作原理，例如速度选择题、电磁流量计、磁流体发电机、霍尔元件等。

带电粒子在组合场、叠加场中的运动Ⅱ重力场、电场、磁场的组合或叠加，这部分内容涵盖了力、电、磁的核心内容，是高考的重点和难点，综合度高，难度大。

10 磁场§10-1 磁场性质一、磁场1．力的角度——磁感应强度：把一段检验电流放在磁场中时，用它受到的最大安培力与其电流强度和长度的乘积之比来描述该点的磁感应强度大小，即FBIL 。

2．“形”的角度——磁感线：磁感线的疏密反映磁场的强弱（磁感应强度的大小），切线方向是磁场方向。

3．磁场的叠加：由于磁感应强度是矢量，故磁场叠加时合磁场的磁感应强度可以由平行四边形定则计算。

二、安培定则和左手定则使用手使用范围安培定则右手环形电流→磁场、直线电流→环形磁场左手定则左手电（流）+磁→（安培）力判断通电导线在磁场中的运动方向：1．把弯曲导线分成很多直线电流元，先用左手定则判断各电流元受力方向，然后判断整段导线所受合力的方向，从而确定导线的运动方向。

2020年高考物理100考点最新模拟题千题精练（选修3-2）第四部分电磁感应专题4.电磁感应-2020高考真题一．选择题1．（2020高考全国理综I）如图，U形光滑金属框abcd置于水平绝缘平台上，ab和dc边平行，和bc边垂直。

ab、dc足够长，整个金属框电阻可忽略。

一根具有一定电阻的导体棒MN置于金属框上，用水平恒力F向右拉动金属框，运动过程中，装置始终处于竖直向下的匀强磁场中，MN与金属框保持良好接触，且与bc边保持平行。

经过一段时间后A．金属框的速度大小趋于恒定值B．金属框的加速度大小趋于恒定值C．导体棒所受安培力的大小趋于恒定值D．导体棒到金属框bc边的距离趋于恒定值【参考答案】BC【命题意图】本题考查法拉第电磁感应定律、闭合电路欧姆定律、安培力及其相关知识点，考查的核心素养是运动和力的物理观念、科学思维。

【解题思路】用水平恒力F向右拉动金属框，bc边切割磁感线产生感应电动势，回路中有感应电流i，bc 边受到水平向左的安培力作用，设金属框的质量为M，加速度为a1，由牛顿第二定律，F-BiL=Ma1；导体棒MN受到向右的安培力向右加速运动，设导体棒的质量为m，加速度为a2，由牛顿第二定律，BiL=ma2，二者运动的速度图像如图所示。

设金属框bc边的速度为v时，导体棒的速度为v’，则回路中产生的感应电动势为E=BL（v-v’），由闭合电路欧姆定律I=E/R=()'BL v vR-，F安=BIL可得金属框ab边所受的安培力和导体棒MN所受的安培力都是F安=B 2L 2（v-v’）/R ，即金属框所受的安培力随着速度的增大而增大。

对金属框，由牛顿运动定律，F - F 安=Ma 1，对导体棒MN ，由牛顿运动定律， F 安=ma 2，二者加速度之差△a= a 1- a 2=（F - F 安）/M- F 安/m=F/M- F安（1/M+1/m ），随着所受安培力的增大，二者加速度之差△a 减小，当△a 减小到零时，即F/M=()22'B L v v R-（1/M+1/m ），所以金属框和导体棒的速度之差△v=（v-v’）=()22FRmB L m M +保持不变。

2020高考物理精品习题：电磁感应（全套含解析）高中物理第I 课时 电磁感应现象？楞次定律1如图12- 1 — 9所示，在同一平面内有四根彼此绝缘的直导线，分不通有大小相同 如图的电流，要使由四根直导线所围成的面积内的磁通量增加，那么应切断哪一根导 的电流〔〕A 、切断i i ;B 、切断i 2；C 、切断i 3；D 、切断i 4.【解析】i 1产生的的磁场在导线所围的面积内的磁感应强度的方向垂直纸面向里; 围的面积内的磁感应强度的方向垂直纸面向里；i 3产生的磁场在导线所围的面积内的磁感应强度的方向垂直纸面向里；i 4产生的磁场在导线所围的面积内的磁感应强度的方向垂直纸面向外；因此四根导线产生的 磁场叠加后在导线所围的面积内的磁场方向向里•故要使由四根直导线所围成的面积内的磁通量增加，只 要将磁场方向相反的i 4去除就能够了. 【答案】D2、磁悬浮列车是在车辆底部安装电磁铁，在轨道两旁铺设一系列的铝环•当列车运行时，电磁铁产生的 磁场相对铝环运动，列车凌空浮起，使车与轨道间的摩擦减小到专门小，从而提高列车的速度.以下讲法 正确的选项是〔〕A 、 当列车通过铝环时，铝环中有感应电流， 感应电流产生的磁场的方向与电磁铁产生的磁场的方向相同.B 、 当列车通过铝环时，铝环中有感应电流，感应电流产生的磁场的方向与电磁铁产生的磁场的方向相反.C 、 当列车通过铝环时，铝环中通有电流，铝环中电流产生的磁场的方向与电磁铁产生的磁场的方向相同.D 、 当列车通过铝环时，铝环中通有电流，铝环中电流产生的磁场的方向与电磁铁产生的磁场的方向相反. 【解析】列车通过铝环时，铝环中磁通量增大，铝环中产生感应电流，由楞次定律可知，铝环中感应电流 的磁场方向与电磁铁的磁场方向相反，从而使电磁铁受到向上的力，使列车悬浮. 【答案】B3、如图12— 1 — 10所示，一闭合的金属环从静止开始由高处下落通过条形磁铁后连续下落，空气阻力不 计，那么在圆环运动过程中，以下讲法正确的选项是〔A 、 圆环在磁铁的上方时，圆环的加速度小于B 、 圆环在磁铁的上方时，圆环的加速度小于C 、 圆环在磁铁的上方时，圆环的加速度小于D 、 圆环在磁铁的上方时，圆环的加速度大于【解析】一闭合的金属环从静止开始由高处下落通过条形磁铁的过程中，闭合金属环的磁通量先增大，而 后减小，依照楞次定律它增大时，不让它增大即阻碍它增大；它要减小时，不让它减小即阻碍它减小，因此下落时圆环在磁铁的上方和下方，圆环所受的安培力都向上，故加速度都小于 【答案】B4、如图12— 1 — 11所示，螺线管CD 的导线绕法不明.当磁铁 AB 插入螺线 电路中有图示方向的感应电流产生.以下关于螺线管极性的判定正确的选项 〔 〕A 、C 端一定是N 极B 、C 端的极性一定与磁铁 B 端的极性相同甘方向B3 12^1—?i 2产生的磁场在导线所〕 g ,在下方时大于 g g ，在下方时也小于 g g ，在下方时等于gg ,在下方时小于 g场必定g .国 12-1-11管时, 是C、C端一定是S极D、无法判定，因螺线管的绕法不明确【解析】磁铁AB插入螺线管时，在螺线管中产生感应电流，感应电流的磁阻碍AB 插入，故螺线管的 C 端和磁铁的B 端极性相同. 【答案】B5、如图12- 1 - 12所示，平行导体滑轨 MM 〈 NN ，水平放置，固定在匀强磁场中•磁场的方向与水平面垂 直向下.滑线 AB 、CD 横放其上静止，形成一个闭合电路.当 AB 向右滑动时，电路中感应电流的方向及8、如图12- 1 - 15所示，边长为h 的正方形金属导线框，从图示的位置由静止开 落，通过一匀强磁场区域， 磁场方向水平，且垂直于线框平面， 磁场区域宽度为 边界如图中虚线所示， H h .从线框开始下落到完全穿过磁场区域的全过程中， 判定正确的选项是〔 〕 ①线框中总有感应电流存在②线框受到磁场力的合力方向有时向上有时向下③线 动方向始终是向下的④线框速度的大小不一定总是在增加 A 、①②B 、③④C 、①④D 、②③【解析】因H h ，故能够分为三个过程：①从下边开始进入磁场到全部进入磁场；②从全部开始进入磁场到下边开始离开磁场；③下边开始离开磁场到全部离开磁场.再由楞次定律和左手定那么能够判定明 白.可能会使线框离开磁场时线框所受的安培力大于线框的重力，从而使线框的速度减小. 【答案】B9、如图12- 1- 16所示，A 、B 是两个相互垂直的线框， 两线框相交点恰 线框的中点，两线框互相绝缘， A 线框中有电流，当线框 A 的电流强度 时，线框B 中 _________ 感应电流.〔填”有无"〕【解析】A 线框中尽管有电流， 同时产生了磁场，但磁感应强度的方向与滑线CD 受到的磁场力的方向分不为〔 A 、 电流方向沿 B 、 电流方向沿 C 、 电流方向沿 D 、 电流方向沿 ABCDA , ABCDA , ADCBA , ADCBA , 受力方向向右; 受力方向向左; 受力方向向右; 受力方向向左.【解析】此题用右手定那么和楞次定律都能够解决, 但用楞次定律比较快捷.由于AB 滑线向右运动，ABCD 所构成的回路面积将要增大，磁通量将增大，依照楞次定律要阻碍它 增大，因此产生的感应电流方向沿 ADCBA , CD 滑线将向右滑动，故受力方向向右.【答案】C6、如图12- 1- 13所示，在绝缘圆筒上绕两个线圈 P 和Q ,分不与 E 和电阻R 构成闭合回路，然后将软铁棒迅速插入线圈 P 中，那么 入的过程中〔〕A 、电阻R 上有方向向左的电流B 、电阻R 上没有电流C 、电阻R 上有方向向右的电流D 、条件不足，无法确定【解析】 软铁棒被磁化，相当于插入一根跟 P 的磁场同向的条形磁铁，使 P 、Q 线圈中的磁通量增加.由 楞次定律得，在 Q 中产生的感应电流向右通过电阻R .【答案】C7、如图12- 1 — 14所示，一有限范畴的匀强磁场，宽度为 形导线框以速度 时刻应等于〔A 、d/ ud ，将一个边长为L 的U 匀速地通过磁场区域，假设 d>L ,那么在线框中不产生感应电 〕 B 、L/ uC 、(d - L)/; uD 、(d - 2L)/; ux x >—X XJ & —》S 12-1-14【解析】线框中不产生感应电流，那么要求线框所组成的闭合回路内的磁通量不变化，即线框全部在磁场中匀速运动时没有感应电流.因此线框从左边框进入磁场时开始到线框的右边框 将要离开磁场时止，那个过程中回路中将没有感应电流.【答案】C正方流的发生f X X X Hx BX X j_X_ X X始下 上下 以下 框运左右DS 12-1-12阳 12-1-13是两 增大A 线50框的平面相垂直，即与 B 线框平行•因此不管 A 线框中的电流如何变化， B 线框中始终没有磁通量，即无 磁通量变化. 【答案】无210、与磁感应强度B 0.8T 垂直的线圈面积为 0.05m ，现在线圈的磁通量是多大？假设那个线圈绕有 匝时，磁通量多大？线圈位置假如转过530时磁通量多大?【解析】依照磁通量的定义：磁感应强度 B 与面积S 的乘积，叫做穿过那个面的磁通量，但要注意rE BL 0，而它相当于一个电源，同时其内阻为；金属棒两端电势差相当于外电路的端电压.外电S 是与磁感应强度 B 相垂直的那部分面积.即 BS 故:① 1 BS 10.8 0.05Wb4 10 2Wb②线圈绕有 50匝，但与磁感应强度 B 垂直的面积依旧 20.05m ,故穿过那个面的磁感线条数不变.磁通量也可明白得为穿过那个面的磁感线的条数.因此仍旧为 24 10 2Wb③依照磁通量的定义： 3BS COS 530 0.8 0.05 0.6Wb 2.4 10 2Wb 【答案】①14 10 2Wb ②2 4 10 2Wb ③32.4 10 2Wb第H 课时 法拉第电磁感应定律？自感1、如图12-2 — 12所示，粗细平均的电阻为 r 的金属圆环，放在图示的匀强磁场中，磁感应强度为r环直径为d ,长为L ,电阻为一的金属棒ab 放在圆环上，以速度 2金属棒两端电势差为〔 C 、^BL 0 ；20向左匀速运动,棒运动到图示虚线位置时, A 、0;B 、 BLD 1BL 0 .B ，圆 当ab【解析】当金属棒 ab以速度 °向左运动到图示虚线位置时, 依照公式可得产生的感应电动势为路半个圆圈的电阻为 -,而这两个半个圆圈的电阻是并联关系，故外电路总的电阻为 -,因此外电路电压23BL 0 .为U ba【答案】 1E3D 12-2- 13所示，竖直向下的匀强磁场中，将一水平放置的金属棒ab 以水 平的初速0抛出，设在整个过程中棒的取向不变且不计空气阻力，那么在金属动过程中产生的感应电动势大小变化情形是〔 〕A 、越来越大；B 、越来越小；C 、保持不变；D 、无法判定. 【解析】金属棒做切割磁感线的有效速度是与磁感应强度 B 垂直的那个分速度,金属棒做切割磁感线的水平分速度不变，故感应电动势不变.B 12-2—12棒运图 12^2-13【解析】线框在A 、C 位置时只受重力作用， 加速度a A = a C = g .线框在B 、D 位置时均受两个力的作用,【答案】C3、〔 2003年杭州模拟题〕如图 12-2 — 14所示为日光灯的电路图，以 法中正确的选项是〔〕①日光灯的启动器是装在专用插座上的，当日光灯正常发光后，取下启 器，可不能阻碍灯管发光•②假如启动器丢失，作为应急措施，能够用 段带绝缘外皮的导线启动日光灯•③日光灯正常发光后，灯管两端的电 220V .④镇流器在日光灯启动时，产生瞬时高压A 、①②B 、③④C 、①②④D 、②③④ 【解析】日光灯正常发光后，由于镇流器的降压限流作用，灯管两端的 要低于220V . 电压【答案】C4、〔 2002年全国高考卷〕如图 12— 2 — 15中EF 、GH 为平行的金属导轨，其电阻可不计, R 为电阻器, 表示图中该处导线中的电流，那么当横杆 AB 〔 〕 EAF A 、匀速滑动时，h 0 ,丨2 0B 、匀速滑动时11 0 , 120 A:XRXC 、加速滑动时，I 10 , I 2 0D 、加速滑动时，丨10,丨2C-k > XB【解析】横杆匀速滑动时，由于 EBL 不变，故I ? 0 , I 1 0 •加国 12-2-L5动时，由于E BL 逐步增大，电容器不断充电，故 I 1 0 , I 20 .【答案】D5、如图12— 2 — 16所示，线圈由A 位置开始下落，假设它在磁场中受到的磁场 于重力，那么在 A 、B 、C 、D 四个位置〔B 、D 位置恰好线圈有一半在磁场中〕 度的关系为〔 〕A 、 a A >aB >a c >a DB 、 a A = aC > a B > aD C 、 a A = a c > a D > a BD 、 a A = a C > a B = a DA D---B pTL ___XXX c[x\ XX •哂0 12-2—15力总小 时加速其中安培力向上 重力向下由于重力大于安培力，因此加速度向下，大小B 2l 2〔吨飞ma 丨又线框在 D 点时速度大于 B 点时速度，即 F D F B ，因此a B > a D .因此加速度的关系为a A = a c >a B >a D .【答案】B6、如图12— 2 — 17所示，将长为1m 的导线从中间折成约为 1060的角，磁感应 为0.5T 的匀强磁场垂直于导线所在的平面.为使导线产生 4V 的感应电动势，导线切割磁感线的最小速度约为 ___________ .下讲动 一小 压为C 为电容器，AB 为可在EF 和GH 上滑动的导体横杆，有平均磁场垂直于导轨平面•假设用 丨1和丨2分不速滑强度 那么国 12-2-17mgRsinB 2L 2【答案】〔1〕ab 杆受到一个竖直向下的重力；垂直斜面向上的支持力；沿斜面向上的安培力【解析】 欲使导线获得4V 的感应电动势，而导线的速度要求最小，依照 形下，L 最大且 与L 垂直时速度最小. BL 可知：E 、B 一定的情故依照E BL 得: minBL4m/s 10m/s0.5 0.8【答案】10m/s7、如图12- 2- 18所示，匀强磁场的磁感应强度为C 100 F , ab 长为 20cm ，当 ab 以10m/s 的速度向右匀速运动时,中的电流为【解析】 ,电容器上板带 感应电动势E BL0.4 ________ 电，电荷量为 _________ C .0.2 10V0.8V ，极板上的电荷量k x xh]XX k X XT电路Q CE100 10 6 0.8C10 5C .由于感应电动势一定， 电容器的带电荷量因此电路中无电流.【答案】 零；正；8 10 5C8、〔 2004年北京高考试卷〕如图 角为的绝缘斜面上，两导轨间距为 杆ab 放在两导轨上，并与导轨垂直. 下•导轨和金属杆的电阻可忽略•让 间的摩擦. (1)由b 向a 方向看到的装置如图 12-2- 19 所示，请在此图中画出 ab 杆下滑过程中某的受力示意图；〔2〕在加速下滑的过程中，当 ab 杆的速度 为 时，求现在ab 杆中的电流及其加速度 小； 〔3〕求在下滑过程中，ab 杆能够达到的速 大值.【解析】〔1〕ab 杆受到一个竖直向下的重力; 得所受的安培力沿斜面向上.12-2- 19〔 1〕所示，两根足够长的直金属导轨 L . M 、P 两点间接有阻值为 整套装置处于磁感应强度为 ab 杆沿导轨由静止开始下滑，MN 、PQ 平行放置在倾R 的电阻•一根质量为 m 的平均直金属 B 的匀强磁场中，磁场方向垂直斜面向 导轨和金属杆接触良好，不计它们之(画图略)〔2〕当ab 杆的速度大小为时，产生的感应电动势为 E BL ，现在杆ab 的电流为IBLR ；受到的 安培力为F BILB 2 L 2依照牛顿第二定律得 mg sinB 2 L 2 Rma即a gsin 『L 2 mR〔3〕当加速度为零时速度达到最大即疋，0.4T , R 100函 12-2-1S度最團 12-2-19垂直斜面向上的支持力；依照楞次定律的”阻碍 作用可大小 的大〔2〕2 2r 、B2 L2〔2〕a g sin 〔3〕mmR mgRsi n B2L29、〔2003年北京海淀区模拟题〕如图12—2—20所示，MN和PQ是固定在水平面内间距L = 0.2m的平行金属导轨，轨道的电阻忽略不计.金属杆ab垂直放置在轨道上.两轨道间连接有阻值为R0 1.5的电阻，ab杆的电阻R 0.5 . ab杆与导轨接触良好并不计摩擦，整个装置放置在磁感应强度为 B 0.5T的匀强磁场中，磁场方向垂直轨道平面向下.对ab杆施加一水平向右力，使之以5m/s速度在金属轨道上向右匀速运动.求：〔1〕通过电阻R o的电流；〔2〕对ab杆施加的水平向右的拉力大小；〔3〕ab杆两端的电势差. Mr ---------- N轨XXEXbl函12-2-3D【解析】〔1〕a、b杆上产生的感应电动势为E BL0.5V .依照闭合电路欧姆定律，通过R o的电流ER R o0.25A〔2〕由于ab杆做匀速运动，拉力和磁场对电流的安培力F大小相等，即卩拉=F BIL 0.025N〔3〕依照欧姆定律，ab杆两端的电势差U ab -ER°BL Ro0.375V R R o R R0【答案】〔1〕0.25A〔2〕0.025N〔3〕0.375V10、〔2004年上海高考卷〕水平向上足够长的金属导轨平定放置，间距为L, 一端通过导线与阻值为R的电阻连接；上放一质量为m的金属杆〔如图12-2 —21所示〕，金属导轨的电阻忽略不计；平均磁场竖直向下.用与导轨平行定拉力F作用在金属杆上，杆最终将做匀速运动. 当改变大小时，相对应的匀速运动速度也会变化，和F的关—* F X X行固导轨杆与的恒拉力系如图12— 2 —22所示.〔取重力加速度g 10m/s2〕〔1〕金属杆在匀速运动之前做什么运动?〔2〕假设m 0.5kg, L 0.5m, R 0.5 ；磁感应强度B为多大?〔3〕由一F图线的截距可求得什么物理量？其值为多少?【解析】〔1〕假设金属棒与导轨间是光滑的，那么平稳时必有恒定拉力与安培力平稳，即B2从而得到RB2L2 F，即与F成线性关系且通过坐标原点.而此题的图像坐标没有通过原点，讲明金等.故金属棒在匀速运动之前做变速运动〔加速度越来越小〕. 圈12-2—21属棒与导轨间有摩擦•金属棒在匀速运动之前 F F f + F安，随着速度的增加，安培力越来越大，最后相B 2 L 2〔2〕设摩擦力为F f ，平稳时有F = F f + F 安=F f + 皂上.选取两个平稳状态，得到两个方程组，从而R求解得到•如当 F = 4N 时， =4m/s ；当F = 10N 时,解得：B = 1T , F f 2N 〔3〕由以上分析得到：一F 图线的截距可求得金属棒与导轨间的摩擦力，大小为 2N .【答案】〔1〕金属棒在匀速运动之前做变速运动〔加速度越来越小〕；〔 2〕B = 1T ;〔 3〕 — F 图线的截距可求得金属棒与导轨间的摩擦力，大小为2N .第皿课时 电磁感应和电路规律的综合应用1如图12-3 — 7所示，闭合导线框的质量能够忽略不计，将它从图示位置匀速拉出匀强磁场，假设第 次用0.3s 时刻拉出，外力做的功为 W 1，通过导线截面的电量为为W 2，通过导线截面的电量为 q 2，那么〔 〕；X A 、W 1 W , q 1 q 2 B 、W 1 W 2 , q 1 q 2 :X ilC 、W 1 W 2, q 1 q 2D 、W 1 W 2 , q 1 q 2:X 1. N 4【解析】 设矩形线框的竖直边为 a ,水平边为 b ，线框拉出匀强磁场时的速度为 框拉出匀强磁场时产生的感应电动势为 E Ba ，产生的感应电流为丨| X I X X X ： I —► 齟 12-3^7 ，线框电阻为R •那么线B a R 依照平稳条件得：作用的外力等于安培力即 F 安=Bia将线框从磁场中拉出外力要做功 W F b B 2ba 2R 由那个表达式可知: B 2b a 2 B-b ^两种情形都一样, R 拉出的速度越大，做的功就越多. 第一次速度大，故W 1 E t R 在磁场中的面积变化有关，即从磁场中拉出的线框面积•由于两次都等于整个线框的面积即两次拉出在磁 依照q 11 ,由这一推导过程可知两次拉出磁场通过导线截面的电量只与 场中的面积变化相等•故通过导线截面的电量两次相等•即 q i q 2【答案】C 2、如图12— 3 — 8所示，在磁感应强度为 B 的匀强磁场中，有半径为 r 的光滑 形导体框，OC 为一能绕O 在框架上滑动的导体棒， Ob 之间连一个电阻 R ,导 架与导体电阻均不计，假设要使 OC 能以角速度 匀速转动，那么外力做功的 是〔 〕R国 12-3-&X 0X半圆 体框 功率B 2 L 216m/s •代入 F = F f + B 一—Rq i ，第二次用0.9s 时刻拉出，外力做的功2R 【解析】由于导体棒匀速转动, 1 律得：E B I B- I I 2 4R 8R 因此外力的功率与产生的感应电流的电功率相等.依照法拉第电磁感应定 (1B I 2)2RI 2，因此电功率为P E 2 4R 【答案】C 3、用同种材料粗细平均的电阻丝做成 在电阻可忽略的光滑的平行导轨上， ef 较长，分 ab 、cd 、ef 三根导线， 如图12-3-9所示，磁场是平均的， ,而且每次 力使导线水平向右作匀速运动 〔每次只有一根导线在导轨上〕 做功功率相同，那么以下讲法正确的选项是〔 〕 A 、ab 运动得最快 B 、ef 运动得最快 C 、导线产生的感应电动势相等 D 、每秒钟产生的热量不相等磁感应定律得产生的感应电动势为 i C e:X 」； 乂 X X >X x乂、A] Xb d f国 L2-3-9不放 用外 外力l 〕•依照法拉第电 E B l ，由于匀速运动，因此外力做功的功率与电功率相等即 .B 2l 2 由图可知导线ef 最长，ab 最短， 因此有R ef R cd R ab 故ef 运动得最快. 由E B l 和ef 的速度最大可知导线 ef 产生的感应电动势最大. 由于三根导线产生的电热功率相等，由 Q Pt 得每秒钟产生的热量相等. 【答案】B 4、如图12-3- 10所示，光滑导轨倾斜放置，其下端连接一个灯泡，匀强磁场垂直于导轨所在平面，当ab 棒下滑到稳固状态时，小灯泡获得的功率为 P o ，除灯泡外，其它电阻不计，要使灯泡的功率变为2P 。
