高考物理专题电磁感应中的动力学和能量综合问题及参考复习资料

12专题：电磁感应中的动力学、能量、动量的问题一、电磁感应中的动力学问题1.如图所示，两平行且无限长光滑金属导轨MN、PQ与水平面的夹角为θ＝30°，两导轨之间的距离为L＝1 m，两导轨M、P之间接入电阻R＝0.2 Ω，导轨电阻不计，在abdc区域内有一个方向垂直于两导轨平面向下的磁场Ⅰ，磁感应强度B0＝1 T，磁场的宽度x1＝1 m；在cd连线以下区域有一个方向也垂直于导轨平面向下的磁场Ⅱ，磁感应强度B1＝0.5 T。

一个质量为m＝1 kg的金属棒垂直放在金属导轨上，与导轨接触良好，金属棒的电阻r＝0.2 Ω，若金属棒在离ab连线上端x0处自由释放，则金属棒进入磁场Ⅰ恰好做匀速运动。

金属棒进入磁场Ⅱ后，经过ef时又达到稳定状态，cd与ef之间的距离x2＝8 m。

求：(g取10 m/s2)(1)金属棒在磁场Ⅰ运动的速度大小；(2)金属棒滑过cd位置时的加速度大小；(3)金属棒在磁场Ⅱ中达到稳定状态时的速度大小。

二、电磁感应中的能量问题2.如图甲所示，两条足够长的平行金属导轨间距为0.5 m，固定在倾角为37°的斜面上。

导轨顶端连接一个阻值为1 Ω的电阻。

在MN下方存在方向垂直于斜面向上、大小为1 T的匀强磁场。

质量为0.5 kg的金属棒从AB处由静止开始沿导轨下滑，其运动过程中的v－t图象如图乙所示。

金属棒运动过程中与导轨保持垂直且接触良好，不计金属棒和导轨的电阻，取g＝10 m/s2，sin 37°＝0.6，cos 37°＝0.8。

(1)求金属棒与导轨间的动摩擦因数；(2)求金属棒在磁场中能够达到的最大速率；(3)已知金属棒从进入磁场到速度达到5 m/s时通过电阻的电荷量为1.3 C，求此过程中电阻产生的焦耳热。

三、电磁感应中的动量问题1、动量定理在电磁感应中的应用导体棒或金属框在感应电流所引起的安培力作用下做非匀变速直线运动时，安培力的冲量为：I安＝B I Lt＝BLq ，通过导体棒或金属框的电荷量为：q＝IΔt＝ER 总Δt＝nΔΦΔt·R总Δt＝nΔФR总，磁通量变化量：ΔΦ＝BΔS＝BLx.当题目中涉及速度v、电荷量q、运动时间t、运动位移x时常用动量定理求解．2、正确运用动量守恒定律处理电磁感应中的问题常见情景及解题思路双杆切割式(导轨光滑)杆MN做变减速运动．杆PQ做变加速运动，稳定时，两杆的加速度均为零，以相等的速度匀速运动．系统动量守恒，对其中某杆可用动量定理动力学观点：求加速度能量观点：求焦耳热动量观点：整体动量守恒求末速度，单杆动量定理求冲量、电荷量3.如图所示，光滑平行金属导轨的水平部分处于竖直向下的匀强磁场中，磁感应强度B＝3 T。

考点规范练40电磁感应中的动力学、能量与动量问题一、单项选择题1.如图所示,在光滑绝缘水平面上,有一矩形线圈以一定的初速度进入匀强磁场区域,线圈全部进入匀强磁场区域时,其动能恰好等于它在磁场外面时的一半,磁场区域宽度大于线圈宽度,则( )A.线圈恰好在完全离开磁场时停下B.线圈在未完全离开磁场时即已停下C.线圈在磁场中某个位置停下D.线圈能通过场区不会停下2.如图所示,两光滑平行金属导轨间距为l ,直导线MN 垂直跨在导轨上,且与导轨接触良好,整个装置处在垂直于纸面向里的匀强磁场中,磁感应强度为B 。

电容器的电容为C ,除电阻R 外,导轨和导线的电阻均不计。

现给导线MN 一初速度,使导线MN 向右运动,当电路稳定后,MN 以速度v 向右做匀速运动时( )A.电容器两端的电压为零B.电阻两端的电压为BlvC.电容器所带电荷量为CBlvD.为保持MN 匀速运动,需对其施加的拉力大小为B 2l 2vR3.(2021·辽宁模拟)如图所示,间距l=1 m 的两平行光滑金属导轨固定在水平面上,两端分别连接有阻值均为2 Ω的电阻R 1、R 2,轨道有部分处在方向竖直向下、磁感应强度大小为B=1 T 的有界匀强磁场中,磁场两平行边界与导轨垂直,且磁场区域的宽度为d=2 m 。

一电阻r=1 Ω、质量m=0.5 kg 的导体棒ab 垂直置于导轨上,导体棒现以方向平行于导轨、大小v 0=5 m/s 的初速度沿导轨从磁场左侧边界进入磁场并通过磁场区域,若导轨电阻不计,则下列说法正确的是( )A.导体棒通过磁场的整个过程中,流过电阻R 1的电荷量为1 CB.导体棒离开磁场时的速度大小为2 m/sC.导体棒运动到磁场区域中间位置时的速度大小为3 m/sD.导体棒通过磁场的整个过程中,电阻R 2产生的电热为1 J4.如图所示,条形磁体位于固定的半圆光滑轨道的圆心位置,一半径为R 、质量为m 的金属球从半圆轨道的一端沿半圆轨道由静止下滑,重力加速度大小为g 。

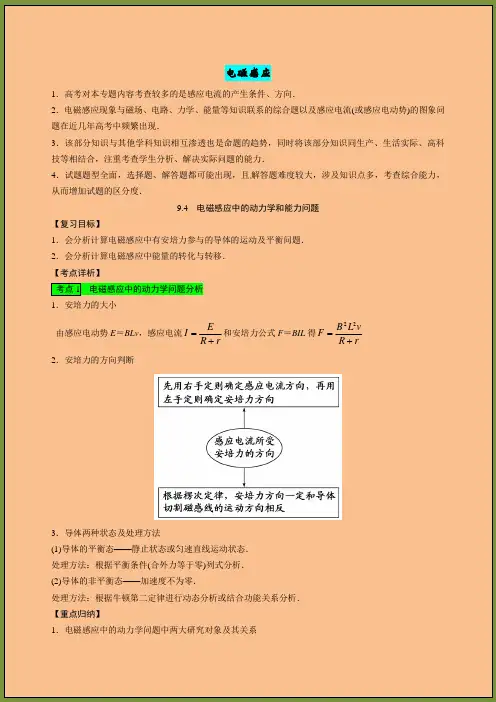

电磁感应1．高考对本专题内容考查较多的是感应电流的产生条件、方向．2．电磁感应现象与磁场、电路、力学、能量等知识联系的综合题以及感应电流(或感应电动势)的图象问题在近几年高考中频繁出现．3．该部分知识与其他学科知识相互渗透也是命题的趋势，同时将该部分知识同生产、生活实际、高科技等相结合，注重考查学生分析、解决实际问题的能力．4．试题题型全面，选择题、解答题都可能出现，且解答题难度较大，涉及知识点多，考查综合能力，从而增加试题的区分度．9.4 电磁感应中的动力学和能力问题【复习目标】1．会分析计算电磁感应中有安培力参与的导体的运动及平衡问题．2．会分析计算电磁感应中能量的转化与转移．【考点详析】考点1 电磁感应中的动力学问题分析1．安培力的大小由感应电动势E ＝BLv ，感应电流rR E I +=和安培力公式F ＝BIL 得r R v L B F +=22 2．安培力的方向判断3．导体两种状态及处理方法(1)导体的平衡态——静止状态或匀速直线运动状态．处理方法：根据平衡条件(合外力等于零)列式分析．(2)导体的非平衡态——加速度不为零．处理方法：根据牛顿第二定律进行动态分析或结合功能关系分析．【重点归纳】1．电磁感应中的动力学问题中两大研究对象及其关系电磁感应中导体棒既可看作电学对象(因为它相当于电源)，又可看作力学对象(因为感应电流产生安培力)，而感应电流I 和导体棒的速度v 则是联系这两大对象的纽带：2．电磁感应中的动力学问题分析思路解决电磁感应中的动力学问题的一般思路是:“先电后力”，即：先做“源”的分析——分离出电路中由电磁感应所产生的电源，求出电源参数E 和r ； 再进行“路”的分析——分析电路结构，弄清串、并联关系，求出相应部分的电流大小，以便求解安培力； 然后是“力”的分析——分析研究对象(常是金属杆、导体线圈等)的受力情况，尤其注意其所受的安培力； 最后进行“运动”状态的分析——根据力和运动的关系，判断出正确的运动模型．(1)电路分析：导体棒相当于电源，感应电动势相当于电源的电动势，导体棒的电阻相当于电源的内阻，感应电流rR BLv r R E I +=+=． (2)受力分析：导体棒受到安培力及其他力，安培力F 安＝BIl 或rR v L B F +=22，根据牛顿第二定律列动力学方程：F 合＝ma ．(3)过程分析：由于安培力是变力，导体棒做变加速或变减速运动，当加速度为零时，达到稳定状态，最后做匀速直线运动，根据共点力平衡条件列平衡方程：F 合＝0．【典例1】如图所示，金属导轨MNC 和PQD ，MN 与PQ 平行且间距为L ，所在平面与水平面夹角为α，N 、Q 连线与MN 垂直，M 、P 间接有阻值为R 的电阻；光滑直导轨NC 和QD 在同一水平面内，与NQ 的夹角都为锐角θ。

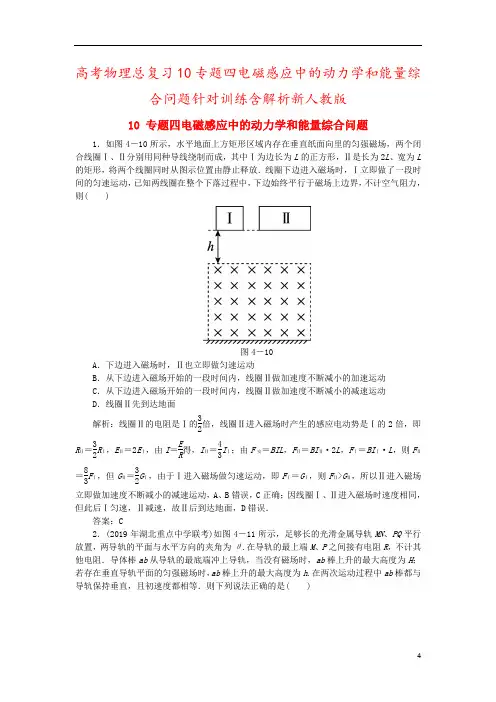

高考物理总复习10专题四电磁感应中的动力学和能量综合问题针对训练含解析新人教版10 专题四电磁感应中的动力学和能量综合问题1．如图4－10所示，水平地面上方矩形区域内存在垂直纸面向里的匀强磁场，两个闭合线圈Ⅰ、Ⅱ分别用同种导线绕制而成，其中Ⅰ为边长为L 的正方形，Ⅱ是长为2L 、宽为L 的矩形，将两个线圈同时从图示位置由静止释放．线圈下边进入磁场时，Ⅰ立即做了一段时间的匀速运动，已知两线圈在整个下落过程中，下边始终平行于磁场上边界，不计空气阻力，则( )图4－10 A ．下边进入磁场时，Ⅱ也立即做匀速运动B ．从下边进入磁场开始的一段时间内，线圈Ⅱ做加速度不断减小的加速运动C ．从下边进入磁场开始的一段时间内，线圈Ⅱ做加速度不断减小的减速运动D ．线圈Ⅱ先到达地面解析：线圈Ⅱ的电阻是Ⅰ的32倍，线圈Ⅱ进入磁场时产生的感应电动势是Ⅰ的2倍，即R Ⅱ＝32R Ⅰ，E Ⅱ＝2E Ⅰ，由I ＝E R 得，I Ⅱ＝43I Ⅰ；由F 安＝BIL ，F Ⅱ＝BI Ⅱ·2L ，F Ⅰ＝BI Ⅰ·L ，则F Ⅱ＝83F Ⅰ，但G Ⅱ＝32G Ⅰ，由于Ⅰ进入磁场做匀速运动，即F Ⅰ＝G Ⅰ，则F Ⅱ>G Ⅱ，所以Ⅱ进入磁场立即做加速度不断减小的减速运动，A 、B 错误，C 正确；因线圈Ⅰ、Ⅱ进入磁场时速度相同，但此后Ⅰ匀速，Ⅱ减速，故Ⅱ后到达地面，D 错误．答案：C2．(2019年湖北重点中学联考)如图4－11所示，足够长的光滑金属导轨MN 、PQ 平行放置，两导轨的平面与水平方向的夹角为θ.在导轨的最上端M 、P 之间接有电阻R ，不计其他电阻．导体棒ab 从导轨的最底端冲上导轨，当没有磁场时，ab 棒上升的最大高度为H ；若存在垂直导轨平面的匀强磁场时，ab 棒上升的最大高度为h .在两次运动过程中ab 棒都与导轨保持垂直，且初速度都相等．则下列说法正确的是( )图4－11A ．两次上升的最大高度有H <hB ．有磁场时ab 棒所受合力的功大于无磁场时合力的功C ．有磁场时，电阻R 产生的焦耳热为12mv 20 D ．有磁场时，ab 棒上升过程的最小加速度为g sin θ解析：没加磁场时，机械能守恒，动能全部转化为重力势能．加有磁场时，动能的一部分转化为重力势能，还有一部分转化为整个回路的内能，则加有磁场时的重力势能小于没加磁场时的重力势能，即h <H ，故A 错误；由动能定理知，合力的功等于导体棒动能的变化量，有、无磁场时，棒的初速度相等，末速度都为零，则知ab 棒所受合力的功相等，故B 错误；设电阻R 产生的焦耳热为Q ，根据能量守恒知有12mv 20＝Q ＋mgh ，则Q <12mv 20，故C 错误；有磁场时，导体棒上升时受重力、支持力、沿斜面向下的安培力，当上升到最高点时，安培力为零，所以ab 上升过程的最小加速度为g sin θ，故D 正确．答案：D3．(多选)水平固定放置的足够长的U 形金属导轨处于竖直向上的匀强磁场中，在导轨上放着金属棒ab ，开始时，ab 棒以水平初速度v 0向右运动，最后静止在导轨上，就导轨光滑和粗糙两种情况比较，这个过程 ( )图4－12A ．安培力对ab 棒所做的功不相等B ．电流所做的功相等C ．产生的总内能相等D ．通过ab 棒的电荷量相等解析：导轨光滑时，只有安培力做功，安培力做功等于动能变化量，导轨粗糙时，安培力与摩擦力做功之和等于动能的变化量，所以两种情况中动能变化量相等，故A 正确、B 错误．两种情况中金属棒的动能最终全部转化为内能，C 正确．通过ab 棒的电荷量Q ＝ΔΦR＝B ΔS R，光滑时比粗糙时ab 棒运动的路程长，故ΔS 大，通过的电荷量Q 多，故D 错误． 答案：AC4．(2019年济南针对训练)(多选)如图4－13所示的竖直平面内，水平条形区域Ⅰ和Ⅱ内有大小相等，方向垂直竖直面向里的匀强磁场，其宽度均为d，Ⅰ和Ⅱ之间有一宽度为h 的无磁场区域，h>d.一质量为m、边长为d的正方形线框由距区域Ⅰ上边界某一高度处静止释放，在穿过两磁场区域的过程中，通过线框的电流及其变化情况相同．重力加速度为g，空气阻力忽略不计．则下列说法正确的是 ( )图4－13A．线框进入区域Ⅰ时与离开区域Ⅰ时的电流方向相同B．线框进入区域Ⅱ时与离开区域Ⅱ时所受安培力的方向相同C．线框有可能匀速通过磁场区域ⅠD．线框通过区域Ⅰ和区域Ⅱ产生的总热量为Q＝2mg(d＋h)解析：由楞次定律可知，线框进入区域Ⅰ时感应电流为逆时针方向，而离开区域Ⅰ时的电流方向为顺时针方向，故选项A错误；由楞次定律可知，线框进入区域Ⅱ时与离开区域Ⅱ时所受安培力的方向相同，均向上，选项B正确；因穿过两磁场区域的过程中，通过线框的电流及其变化情况相同，则可知线框进入区域Ⅰ时一定是做减速运动，选项C错误；线框离开磁场区域Ⅰ的速度应等于离开磁场区域Ⅱ的速度，则在此过程中，线圈的机械能的减小量等于线框通过区域Ⅱ产生的电能，即Q2＝mg(d＋h)，则线框通过区域Ⅰ和区域Ⅱ产生的总热量为Q＝2Q2＝2mg(d＋h)，选项D正确．答案：BD5．(多选)如图4－14所示，质量为3m的重物与一质量为m的线框用一根绝缘细线连接起来，挂在两个高度相同的定滑轮上，已知线框的横边边长为L，水平方向匀强磁场的磁感应强度为B，磁场上下边界的距离、线框竖直边长均为h.初始时刻，磁场的下边缘和线框上边缘的高度差为2h，将重物从静止开始释放，线框上边缘刚进磁场时，恰好做匀速直线运动，滑轮质量、摩擦阻力均不计．则下列说法中正确的是( )图4－14 A ．线框进入磁场时的速度为2ghB ．线框的电阻为B 2L 22mg2gh C ．线框通过磁场的过程中产生的热量Q ＝2mghD ．线框通过磁场的过程中产生的热量Q ＝4mgh解析：从初始时刻到线框上边缘刚进入磁场，由机械能守恒定律得3mg ×2h ＝mg ×2h ＋4m v 22，解得线框刚进入磁场时的速度v ＝2gh ，故A 对；线框上边缘刚进磁场时，恰好做匀速直线运动，故受合力为零，3mg ＝BIL ＋mg ，I ＝BLv R ，解得线框的电阻R ＝B 2L 22mg2gh ，故B 对；线框匀速通过磁场的距离为2h ，产生的热量等于系统重力势能的减少量，即Q ＝3mg ×2h －mg ×2h ＝4mgh ，故C 错，D 对． 答案：ABD6．两根足够长的固定的平行金属导轨位于同一水平面内，两导轨间的距离为L .导轨上面垂直放置两根导体棒ab 和cd ，构成矩形回路，如图4－15所示．两根导体棒的质量皆为m ，电阻均为R ，回路中其余部分的电阻可不计，在整个导轨平面内都有竖直向上的匀强磁场，磁感应强度为B .设两导体棒均可沿导轨无摩擦地滑行．开始时，棒cd 静止，棒ab 有指向棒cd 的初速度v 0.若两导体棒在运动中始终不接触，则：图4－15(1)在运动中产生的焦耳热最多是多少？(2)当ab 棒的速度变为初速度的34时，cd 棒的加速度是多少？ 解析：(1)两棒速度相同时产生的焦耳热最多．从开始到两棒达到相同速度v 的过程中，两棒的总动量守恒，有mv 0＝2mv根据能量守恒定律，整个过程中产生的焦耳热Q ＝12mv 20－12(2m )v 2＝14mv 20. (2)设ab 棒的速度变为34v 0时，cd 棒的速度为v ′， 则由动量守恒定律可知mv 0＝34mv 0＋mv ′ 解得v ′＝14v 0，回路中的电动势 E ＝34BLv 0－14BLv 0＝12BLv 0此时cd 棒所受的安培力F ＝BIL ＝B 2L 2v 04R .由牛顿第二定律可得，cd 棒的加速度a ＝F m ＝B 2L 2v 04mR. 答案：(1)14mv 20 (2)B 2L 2v 04mR。

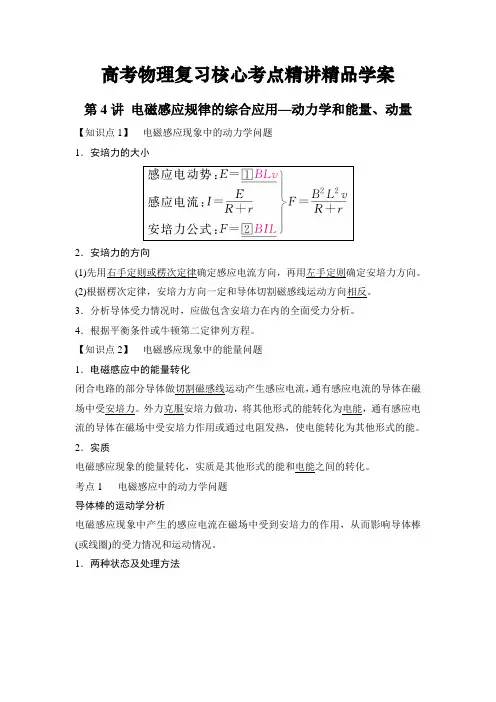

高考物理复习核心考点精讲精品学案第4讲电磁感应规律的综合应用—动力学和能量、动量【知识点1】电磁感应现象中的动力学问题1．安培力的大小2．安培力的方向(1)先用右手定则或楞次定律确定感应电流方向，再用左手定则确定安培力方向。

(2)根据楞次定律，安培力方向一定和导体切割磁感线运动方向相反。

3．分析导体受力情况时，应做包含安培力在内的全面受力分析。

4．根据平衡条件或牛顿第二定律列方程。

【知识点2】电磁感应现象中的能量问题1．电磁感应中的能量转化闭合电路的部分导体做切割磁感线运动产生感应电流，通有感应电流的导体在磁场中受安培力。

外力克服安培力做功，将其他形式的能转化为电能，通有感应电流的导体在磁场中受安培力作用或通过电阻发热，使电能转化为其他形式的能。

2．实质电磁感应现象的能量转化，实质是其他形式的能和电能之间的转化。

考点1 电磁感应中的动力学问题导体棒的运动学分析电磁感应现象中产生的感应电流在磁场中受到安培力的作用，从而影响导体棒(或线圈)的受力情况和运动情况。

1．两种状态及处理方法2．力学对象和电学对象的相互关系3．动态分析的基本思路例1如图所示，固定的光滑金属导轨间距为L，导轨电阻不计，上端a、b间接有阻值为R的电阻，导轨平面与水平面的夹角为θ，且处在磁感应强度大小为B、方向垂直于导轨平面向上的匀强磁场中。

质量为m、电阻为r的导体棒与固定弹簧相连后放在导轨上。

初始时刻，弹簧恰处于自然长度，导体棒具有沿轨道向上的初速度v0。

整个运动过程中导体棒始终与导轨垂直并保持良好接触，弹簧的中心轴线与导轨平行。

(1)求初始时刻通过电阻R的电流I的大小和方向；(2)当导体棒第一次回到初始位置时，速度变为v，求此时导体棒的加速度大小a。

(1)导体棒向上运动和向下运动过程中流过R的电流方向相同吗？提示：不同。

(2)下降过程的牛顿第二定律。

提示：mg sinθ＋F弹－F安＝ma。

尝试解答(1)BL v0R＋rb→a(2)g sinθ－B2L2vm(R＋r)。

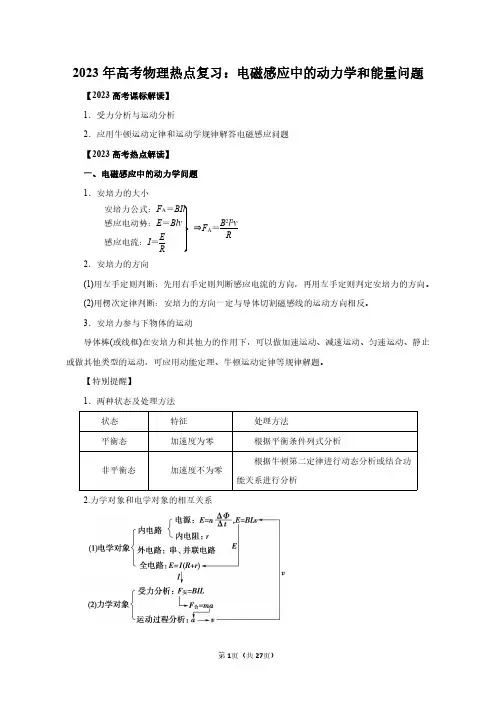

第1页（共27页）2023年高考物理热点复习：电磁感应中的动力学和能量问题
【2023高考课标解读】
1．受力分析与运动分析
2．应用牛顿运动定律和运动学规律解答电磁感应问题
【2023高考热点解读】
一、电磁感应中的动力学问题
1．安培力的大小
安培力公式：F A ＝
感应电动势：E ＝Blv
感应电流：I ＝
E R ⇒
F A ＝B 2l 2v R
2．安培力的方向
(1)用左手定则判断：先用右手定则判断感应电流的方向，再用左手定则判定安培力的方向。

(2)用楞次定律判断：安培力的方向一定与导体切割磁感线的运动方向相反。

3．安培力参与下物体的运动
导体棒(或线框)在安培力和其他力的作用下，可以做加速运动、减速运动、匀速运动、静止或做其他类型的运动，可应用动能定理、牛顿运动定律等规律解题。

【特别提醒】
1．两种状态及处理方法
状态
特征处理方法平衡态
加速度为零根据平衡条件列式分析非平衡态加速度不为零
根据牛顿第二定律进行动态分析或结合功能关系进行分析
2.力学对象和电学对象的相互关系。

电磁感应中的动力学问题和能量问题一、感应电流在磁场中所受的安培力1.安培力的大小:F=BIL= ⑴.由F=知,v 转变时,F 转变,物体所受合外力转变,物体的加速度转变,因此可用牛顿运动定律进行动态分析.⑵.在求某时刻速度时,可先依照受力情形确信该时刻的安培力,然后用上述公式进行求解.2.安培力的方向判定(1)右手定那么和左手定那么相结合,先用右手定那么确信感应电流方向,再用 左手定那么判定感应电流所受安培力的方向.(2)用楞次定律判定,感应电流所受安培力的方向必然和导体切割磁感线运动的方向垂直。

热点一 对导体的受力分析及运动分析从运动和力的关系着手,运用牛顿第二定律.大体方式是:受力分析→运动分析(确信运动进程和最终的稳固状态)→由牛顿第二定律列方程求解.运动的动态结构:如此周而复始的循环,循环终止时加速度等于零,导体达到平稳状态.在分析进程中要抓住a=0时速度v 达到最大这一关键.专门提示1.对电学对象要画好必要的等效电路图.2.对力学对象要画好必要的受力分析图和进程示用意二、电磁感应的能量转化1.电磁感应现象的实质是其他形式的能和电能之间的转化.2.感应电流在磁场中受安培力,外力克服安培力做功,将其他形式的能转化为电能,电流做功再将电能转化为内能.3.电流做功产生的热量用焦耳定律计算,公式为Q=I 2Rt热点二 电路中的能量转化分析从能量的观点着手,运用动能定理或能量守恒定律.大体方式是:受力分析→弄清哪些力做功,做正功仍是负功→明确有哪些形式的能参与转化,哪些增哪些减→由动能定理或能量守恒定律列方程求解.专门提示在利用能的转化和守恒定律解决电磁感应的问题时,要注意分析安培力做功的情形,因为安培力做的功是电能和其他形式的能之间彼此转化的“桥梁”.简单表示如下: 安培力做正功 电能 其他形式能.R L B R E BL v 22=⋅R LB 22安培力做副功其它形式能电能如何求解电磁感应中的力学问题，一直是高中物理教学的一个难点，也是近几年来高考的热点。
