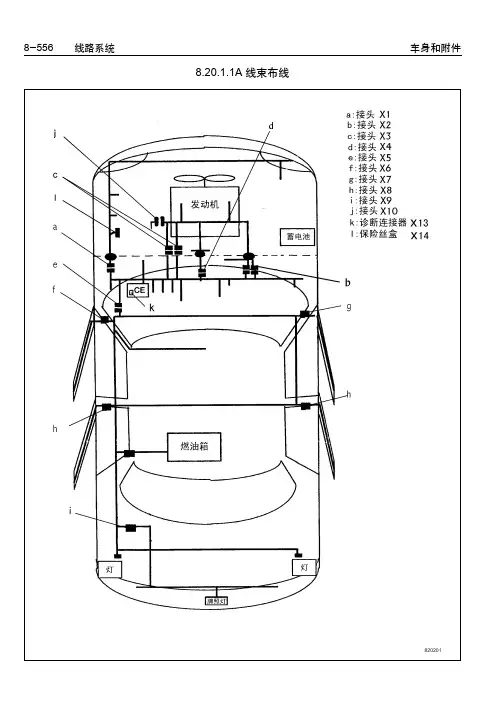

8-556线路系统车身和附件8.20.1.1A线束布线820201车身和附件线路系统8-5578.20.1.1.B线束布线8205018-558线路系统车身和附件8.20.1.1.2电气符号符号说明静电放电敏感(ESD )图标。
本图标用于提醒技术人员,该系统含有对静电放电敏感的部件,在维修前需要特别注意。
参见“告诫和注意”中的“静电放电注意”。
部件局部。
当部件采用虚线框表示时,部件或线束均未完全表示。
完整部件。
当部件采用实线框表示时,所示部件或线束表示完整。
保险丝(15号保险丝,10安培)820002820006820007820008可熔断连接部件上连接的连接器直列线束连接器(X5号接头,20号针)接头8.20.1.1.2电气符号(续)符号说明820009820010820011820012车身和附件线路系统8-559底盘接地单丝灯泡双丝灯泡发光二极管8.20.1.1.2电气符号(续)符号说明820013820014820015820016蓄电池电阻器可变电阻器开关8.20.1.1.2电气符号(续)符号说明8200178200188200198200208-560线路系统车身和附件二级管晶体管电机线圈8.20.1.1.2电气符号(续)符号说明820021820022820023820024单极单掷继电器双极双掷继电器8.20.1.1.2电气符号(续)符号说明820026820027车身和附件一般信息8-577 8.20.2.2 一般信息线束系统的连接X1仪表板线束与前车体线束之间的连接X2仪表板线束与发动机线束之间的连接X3仪表板线束与 A/T线束之间的连接X4仪表板线束与起动线束之间的连接X5仪表板线束与后车体线束之间的连接X6后车体线束与左前车门线束之间的连接X7后车体线束与右前车门线束之间的连接X8后车体线束与后车门线束之间的连接X9后车体线束与LID线束之间的连接X10发动机线束与 A/T线束之间的连接导线颜色图示导线颜色导线颜色BL蓝色BR褐色GE黄色GN绿色GR灰色RT红色SW黑色VI紫色WS白色8-578一般信息车身和附件8.20.2.3 起动机电机与交流发电机线路图(7165SL 、7165SE 、7165SE AT 、7166SL 、7166SE)820403S W R T 2.5车身和附件一般信息8-579820404-18-580一般信息车身和附件8.20.2.4 起动机电机与交流发电机线路图(7166SX AT)820401车身和附件一般信息8-581820402-18.20.2.5 发动机控制模块线路图G6820405-157.WSRGA8204068.20.2.6 组合仪表线路图820407376931348R T 1.0SW2.58.20.2.7A收音机/音响系统(如装备)线路图8.20.2.7B收音机/音响系统(如装备)线路图8.20.2.7C收音机/音响系统(如装备)线路图DE-5Ă7DE8204088.20.2.8 驻车灯、尾灯及前照灯近光/远光线路图8204093(WAGON 6)1(WAGON 2)3(WAGON 6)1(WAGON 2)B R 0.5G N 2.5W S 2.5G E 2.58.20.2.9A 制动灯、转向信号和危险警告灯线路图(Sedan)8204108.20.2.9B 制动灯、转向信号和危险警告灯线路图(Wagon)820430-1S W G E 1.052528.20.2.10A 内灯和雾灯线路图(Sedan)820411-1R T 1.0R T 0.758.20.2.10B车内灯和雾灯线路图(Wagon).1TR57.TR8.20.2.11A 倒车灯线路图(Sedan).4WSX938.20.2.11B 倒车灯线路图(Wagon)8.20.2.12A 中央门锁系统线路图(7165SE 、7165SE AT)R T G E 2.58.20.2.12B 中央门锁系统线路图(7166SE 、7166SX AT)R T G E 2.58.20.2.13A 喇叭线路图8.20.2.13B 喇叭线路图8.20.2.14 安全气囊系统线路图8.20.2.15 后窗除雾器线路图9348.20.2.16 前车窗电动升降器线路图(7165SE、7165SE AT、7166SE)8.20.2.17 刮水器/洗涤器系统/点烟器线路图.4X11X118204198.20.2.18 防抱死制动系统(如装备)线路图8204208.20.2.19 连接器8204218.20.2.20 自动变速器控制模块线路图820322-1820323-1F17431(BRAKE)S W G E 0.75344F1710A8.20.2.21A 电动天窗(7166SX AT)线路图820424-1S W 1.011368.20.2.21B 电动天窗(7166SE) 线路图10820434-18.20.2.22 空调系统线路图820425R T S W 4.0146820426-1S W W S 0.7549621820427-18.20.2.23 中央集控门锁遥控系统线路图820428469S W G N 0.75G N8.20.2.24四车窗电动升降器线路图(7166SX AT)800128A B AB8201298.20.2.25 电动后视镜(如装备)线路图5.TRRB8201308.20.2.26 时钟温度显示器线路图8.20.3部件位置8.20.3.1 发动机室中的前车体线束走线部件视图图标(1)前照灯接插件(左)(2)喇叭接插件(3)雾灯接插件(4)前车体线束(5)空调压力开关接插件(6)冷凝器总成风扇电机接插件(7)前照灯接插件(右)8200728.20.3.2 隔火板的接地点部件视图图标(1)接地螺丝-驾驶室隔板(2)驾驶室隔板(3)前车体线束(4)仪表板线束(5)制动液箱接插件8200738.20.3.3 仪表板后部的仪表板线束走线部件视图图标(1)与气囊的接插件(副驾驶员)(2)与内部通风控制的接插件(3)与收音机的接插件(4)与气囊的接插件(驾驶员)(5)仪表板的接地点(6)与仪表组件的接插件(7)与车灯开关的接插件(8)与前/后车体线束的接插件(X1、X5)(9)仪表板线束(10)与气囊控制单元的接插件(11)与散热风扇的接插件(12)与点烟器的接插件(13)与天线的接插件(14)与发动机线束(X2)的接插件(15)与继电器的接插件8200748.20.3.4 保险丝与继电器盒部件视图(位置和介绍)图标(1)保险丝与继电器盒继电器排列I. 空调压缩机继电器 K27 (03447012)II. 空调压缩机继电器 K60 (03447012)III. 后窗刮水器马达继电器(90240092)IV. 挡风玻璃刮水器马达继电器(9069864)V. 后窗除雾器继电器(03447012)VI. 转向信号/危险警告灯继电器(90055543)VII. 雾灯继电器(90229206)VIII. 后雾灯继电器(90414477)IX. 燃油泵继电器(90464759)X. 诊断连接器XI. 主继电器(03447012)XII. 空XIII. 喇叭继电器(03447012)820075保险丝说明慢熔保险丝号安培保险丝号安培保护电路30F3440 A F115 A危险警告闪光灯、危险警告指示灯、前后乘客舱阅读灯、驾驶员信息中心30F3140 A F210 A TCM模块、ECM模块30F3140 A F325 A后窗除雾器30F3230 A F415 A收音机、冷却风扇控制继电器线圈、喇叭15F3340 A F510 A安全气囊30F3030 A F610 A左侧与右侧后雾灯、后雾灯指示灯F715 A ECM模块30F3030 A F810 A前左侧驻车灯、后左侧驻车灯30F3030 A F920 A左侧与右侧前雾灯、后雾灯控制继电器线圈、前雾灯开关指示器30F3030 A F1010 A左侧远光灯IG SWWPinF3340 A F1110 A汽车音响30F3030 A F1210 A左侧近光灯30F3230 A F1320 A中央门锁控制器、遥控器模块30 A F3430 A F1430 A四窗电动30F3230 A F15最大30 A 鼓风机马达、鼓风机马达高速控制继电器线圈、压缩机过热保护回路继电器线圈、压缩机离合器、散热风扇继电器15F3340 A F1620 A刮水器与清洗系统、天窗模块15F3340 A F1710 A组合仪表指示灯、大灯开关照明、后窗除雾控制继电器线圈、空调控制面板、遥控器、驾驶员信息中心、TCM模块15F3340 A F1820 A左右倒车灯、点烟器、TCM倒档信号输入、中央门锁控制器15F3340 A F1910 A ECM模块、钥匙确认系统模块15F3340 A F2030 A空调开关控制继电器线圈,散热器风扇、冷凝器风扇、散热器风扇串联工作或散热器风扇高速档15F3340 A F2115 A制动灯,高位中央制动灯,ABS信号输入,转向信号灯指示器,左右转向信号灯,TCM制动信号输入15F3340 A F2210 A ABS30F3030 A F2310 A前、后右侧驻车灯、牌照灯、组合仪表光源、前后雾灯开关指示、前雾灯控制继电器线圈、收音机面板光源15F3440 A F2420 A天窗电机、车窗升降开关指示灯30F3030 A F2510 A右侧远光灯、远光灯指示器30F3140 A F2625 A主继电器、ECM、燃油泵30F3030 A F2710 A右侧近光灯30F3440 A F2830 A车窗升降机马达。
汽车转向灯、危险报警灯及其电路故障(即工作原理)一、转向灯及危险报警灯电路在汽车起步、转弯、变更车道或路边停车时,需要打开转向信号灯以表示汽车的趋向,提醒周围车辆和行人注意。
转向信号灯系统由闪光继电器(简称闪光器)、转向开关、转向灯和转向指示灯等组成。
当接通危险报警信号开关时,所有转向信号灯同时闪烁,表示车辆遇紧急情况,请求其他车辆避让。
根据GB 7258—1997 机动车运行安全技术条件》规定,危险报警灯操纵装置不得受点火开关控制。
转向灯闪烁是由闪光器控制电流通断实现的,闪光频率规定为1.5HZ±0.5HZ。
有的车转向信号闪光器和危险报警闪光器共用,例如TJ7100轿车,如图6-20所示,还有的车转向信号闪光器和危险报警闪光器单独设置,例如切诺基汽车,如图6-21所示。
二、闪光器的工作原理常见闪光器有电容式、翼片式、晶体管式三类(图6-22)。
翼片式和带继电器的晶体管式闪光器结构简单体积小、闪光频率稳定、监控作用明显、工作时伴有响声,故被广泛使用。
1.电容式闪光器电容式闪光器结构如图6-23所示,它由一只大容量电解电容器和双线圈继电器组成。
工作原理:接通转向灯开关(左或右)后,串联线圈经触点、转向信号灯构成回路,且电流较大。
产生较强磁场,吸动衔铁,使触点张开。
此过程中,串联线圈通电时间极短,转向信号灯不亮。
触点张开后电容器经串联线圈、并联线圈、转向灯开关、转向灯及转向指示灯构成充电回路.由于充电电流很小,此时转向灯与转向指示灯不亮。
触点在串并联线圈的合成磁场(方向相同)作用下,仍保持张开状态。
电容器充足电后.并联线圈电流消失,铁心吸力减小,触点在复位弹簧作用下闭合,转向灯与转向指示灯亮;同时,电容器经并联线圈及触点放电,由于串联线圈与并联线圈磁场方向相反,铁心吸力极小,触点保持闭合状态。
当电容器放电结束后,并联线圈电流消失,在串联线圈磁场作用下,触点再次张开,转向灯与转向指示灯变暗,电容器再次充电。
卡罗拉转向灯及危险警告灯检修实训班级:姓名:日期:
附图:卡罗拉转向灯及危险警告灯
一、如何检查转向灯线路
1、检查熔断丝及电源线路
(1)拔下熔断丝,用万用表检查熔断丝是否损坏,如果损坏则更换
(2)插上完好的熔断丝,然后将点火开关置于“ON”档,用万用表测量熔断丝两端电压,应为蓄电池电压。
如果无电压或电压值不符合规定,检查供电线路。
检查结果:保险丝(完好烧断),供电(正常不正常),测量电压为
2、检查转向灯线路
断开转向灯插接器,用万用表测量转向灯插接器供电端子及搭铁端子线路,具体检测方法如下表所示。
如果测量结果与规定值不相符,则说明转向灯线路存在故障。
二、如何检查转向灯及危险警告灯系统元件
1、检查灯泡
断开转向灯灯泡线束插接器,用万用表测量转向灯灯泡两个端子是否导通,如果不导通,则更换转向灯灯泡。
检查结果:灯泡(损坏完好),灯泡功率
2、检查转向灯开关
3、检查危险灯开关
4、检查转向信号闪光器
断开转向信号闪光器插接器。
用万用表检测插接器各端子,如果测量结果与规定
状态不相符,则说明转向信号线路有故障。
将线束插接器连接到转向信号闪光器上,从线束插接器后端检查各端子的状态,。

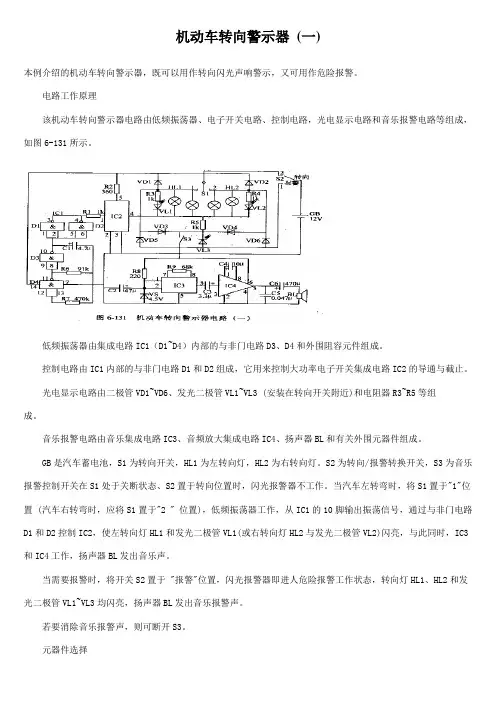

机动车转向警示器(一)本例介绍的机动车转向警示器,既可以用作转向闪光声响警示,又可用作危险报警。
电路工作原理该机动车转向警示器电路由低频振荡器、电子开关电路、控制电路,光电显示电路和音乐报警电路等组成,如图6-131所示。
低频振荡器由集成电路IC1(D1~D4)内部的与非门电路D3、D4和外围阻容元件组成。
控制电路由IC1内部的与非门电路D1和D2组成,它用来控制大功率电子开关集成电路IC2的导通与截止。
光电显示电路由二极管VD1~VD6、发光二极管VL1~VL3 (安装在转向开关附近)和电阻器R3~R5等组成。
音乐报警电路由音乐集成电路IC3、音频放大集成电路IC4、扬声器BL和有关外围元器件组成。
GB是汽车蓄电池,S1为转向开关,HL1为左转向灯,HL2为右转向灯。
S2为转向/报警转换开关,S3为音乐报警控制开关在S1处于关断状态、S2置于转向位置时,闪光报警器不工作。
当汽车左转弯时,将S1置于"1"位置 (汽车右转弯时,应将S1置于"2 " 位置),低频振荡器工作,从IC1的10脚输出振荡信号,通过与非门电路D1和D2控制IC2,使左转向灯HL1和发光二极管VL1(或右转向灯HL2与发光二极管VL2)闪亮,与此同时,IC3和IC4工作,扬声器BL发出音乐声。
当需要报警时,将开关S2置于 "报警"位置,闪光报警器即进人危险报警工作状态,转向灯HL1、HL2和发光二极管VL1~VL3均闪亮,扬声器BL发出音乐报警声。
若要消除音乐报警声,则可断开S3。
元器件选择R1~R9均选用1/4W碳膜电阻器。
C1~C4和C6均选用耐压值为16V的铝电解电容器;C5选用涤纶电容器或CBB无感电容器。
VD1~VD6选用IN4001或IN4007型硅整流二极管。
VL1~VL3均选用φ5mm高亮度发光二极管。
VS选用1/2W、4.5V稳压二极管。
IC1选用CD4011或CH4011型四与非门集础电路;IC2选用TWH8752型大功率电子开关集成电路;IC3选用CW8403型音乐集成电路;IC4选用LM386N型音频功率放大集成电路。

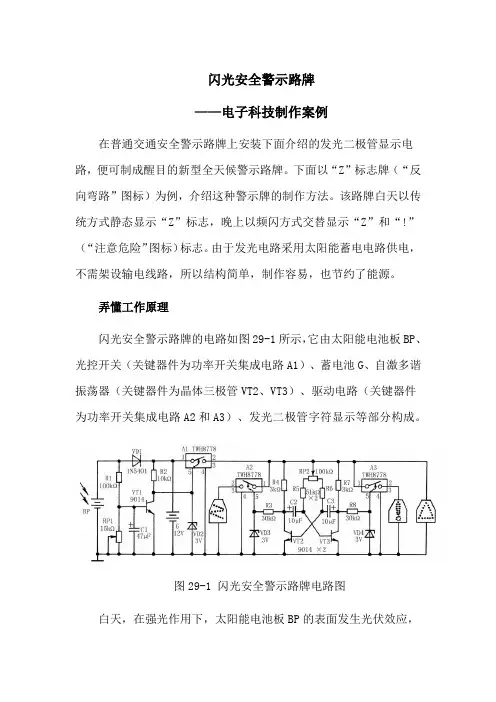

闪光安全警示路牌——电子科技制作案例在普通交通安全警示路牌上安装下面介绍的发光二极管显示电路,便可制成醒目的新型全天候警示路牌。
下面以“Z”标志牌(“反向弯路”图标)为例,介绍这种警示牌的制作方法。
该路牌白天以传统方式静态显示“Z”标志,晚上以频闪方式交替显示“Z”和“!”(“注意危险”图标)标志。
由于发光电路采用太阳能蓄电电路供电,不需架设输电线路,所以结构简单,制作容易,也节约了能源。
弄懂工作原理闪光安全警示路牌的电路如图29-1所示,它由太阳能电池板BP、光控开关(关键器件为功率开关集成电路A1)、蓄电池G、自激多谐振荡器(关键器件为晶体三极管VT2、VT3)、驱动电路(关键器件为功率开关集成电路A2和A3)、发光二极管字符显示等部分构成。
图29-1 闪光安全警示路牌电路图白天,在强光作用下,太阳能电池板BP的表面发生光伏效应,其两端输出一定功率的电能,通过隔离二极管VD1后储存在蓄电池G 内。
与此同时,晶体三极管VT1获得足够偏压而导通,使功率开关集成电路A1无法通过电阻器R2获得合适的控制电压(≥1.6V)而开通,后面电路断电不工作。
此时,路牌的显示仅通过事先用色漆或涂料绘制的标志来体现,为普通静态显示。
一旦夜幕降临,光照度减弱,太阳能电池板BP的两端电压即会下降。
若下降到低于蓄电池G的两端电压,则隔离二极管VD1反偏截止,充电自动停止。
若太阳能电池板BP两端电压进一步下降,则晶体三极管VT1失去合适偏压截止,功率开关集成电路A1经电阻器R2获得控制电压而开通,蓄电池G通过功率开关集成电路A1向谐振电路、驱动和显示电路供电。
于是,由晶体三极管VT2、VT3组成的自激多谐振荡器开始起振,两管交替导通与截止,使对应功率开关集成电路A2、A3获得正脉冲方波控制信号而轮流开通与关闭,从而轮流驱动路牌上的对应发光二极管组,所以可看到两种显示标志“Z”和“!”交替出现,一闪一变,十分醒目。
由于“△”标志晚间发光一直是由蓄电池G直接供电,所以“△”点亮后静止不动,仅位于它中间的“Z”和“!”标志交替闪烁。
乐风新技术特点一、一般信息(P2)1.VIN码(P3-P4)2.油液类型和容量(P5-P6)二、空调系统(P7)1.制冷系统容量(P8)2.线路图a)乐骋线路图(P9-P10)2-2-1-1(2)b)乐风线路图(P11-P12)2-2-2-1(2)3.乐风空调面板连接器端视图(P13)三、悬架系统(P14)1.车轮定位规格(P15)四、制动系统(P16)1.线路图P174-1-1-1a)乐骋线路图(P18-P19)4-1-1-2(3)b)乐风线路图(P20-P21)4-1-2-1(2)2.乐风EBCM连接器端视图(P22)五、发动机1.发动机冷却系统(P23)a)线路图(1)乐骋线路图(P24)5-1-1-1(2)乐风线路图(P25)5-1-1-2b)水泵位置(P26)c)冷却风扇控制说明(P27)2.发动机控制系统(P28)a)线路图(1)乐骋线路图(P29-P36)5-2-1-1(2。
3。
4。
5。
6。
7。
8)(2)乐风线路图(P37-P41)5-2-1-9(10。
11。
12。
13)b)部件位置说明(P42)3.变速器(P43)a)线路图(1)手动变速箱线路图(P44)5-3-1-1b)部件位置(P45-P48)4.安全保护装置(P49)a)系统参数(P50)b)线路图(1)乐骋线路图(P51-P52)5-4-2-1-1(2)(2)乐风线路图(P53-P56)5-4-2-2-1(2)(3)部件位置(P57)5.车身a)数据连接通讯(1)线路图(P58)5-5-1-1b)电动车窗(1)线路图#1乐骋线路图(P59-P60)5-5-2-1-1-1(2)#2乐风线路图(P61-P63)5-5-2-1-2-1(2。
3)c)喇叭(1)线路图#1乐骋线路图(P64)5-5-3-1-1#2乐风线路图(P65)5-5-3-1-2d)仪表(1)仪表图片(P66-67)(2)线路图#1乐骋线路图(P68-P73)5-5-4-2-1(2。
167转向灯、危险警示灯168线束连接器名称页码CA02接仪表线束2线束连接器20 CA12左前组合大灯线束连接器21 CA18右前组合大灯线束连接器21 DR01左前门接底板线束连接器53 DR05左侧车外后视镜线束连接器53 DR11右前门接底板线束连接器53 DR15右侧车外后视镜连接器53 IP07接发动机舱线束连接器31 IP10接底板线束连接器31 IP18灯光组合开关线束连接器31 IP28车身控制模块2线束连接器31 IP29车身控制模块1线束连接器31 IP31危险警示灯开关线束连接器31 IP49接底板线束连接器31 SO01接仪表线束连接器40/46 SO03接仪表线束连接器40/46 SO05接右前门线束连接器40/46 SO07接左前门线束连接器40/46 SO35(三厢)接行李舱线束连接器40 SO37右后组合尾灯线束连接器40/46 SO38(两厢)接尾门线束连接器46 SO41左后组合尾灯线束连接器40/46 SO46(两厢)接底板线束连接器47 SO51(三厢)接底板线束连接器40 G1A发动机舱接地60 G3发动机舱接地60 G7仪表盘接地61 G10(三厢)底板接地62 G11(三厢)底板接地62 G14(两厢)仪表盘接地63 G15(三厢)底板接地62 G20(两厢)背门接地64169制动灯170线束连接器名称页码CA02接仪表线束2线束连接器20 CA13ABS控制模块线束连接器21 IP05接室内保险丝、继电器盒线束连接器31 IP07接发动机舱线束连接器31 IP10接底板线束连接器31 IP30制动灯开关线束连接器31 SO03接仪表线束连接器40/46 SO33(三厢)高位制动灯线束连接器40 SO35(三厢)接行李舱线束连接器40 SO37右后组合尾灯线束连接器40/46 SO38(两厢)接尾门线束连接器46 SO41左后组合尾灯线束连接器40/46 SO46(两厢)接底板线束连接器47 SO51(三厢)接底板线束连接器40 SO63(两厢)高位制动灯线束连接器47 C01室内保险丝盒背面连接器15 G14(两厢)底板接地63 G15(三厢)底板接地62 G20(两厢)背门接地64171倒车灯172线束连接器名称页码CA10接发动机舱保险丝、继电器盒线束连接器320 CA27接发动机线束连接器21 EN04接仪表线束连接器25 EN22倒档开关线束连接器26 EN28接机舱配电盒线束连接器26 IP11接底板线束连接器31 IP29车身控制模块1线束连接器31 IP48接发动机线束连接器31 SO02接仪表线束连接器40/46 SO35(三厢)接行李舱线束连接器40 SO37右后组合尾灯线束连接器40/46 SO41(三厢)左后组合尾灯线束连接器40 SO51(三厢)接底板线束连接器40 C02室内保险丝盒背面连接器15 G14(两厢)底板接地63 G15(三厢)底板接地62连接点说明页码SO35-3(三厢)至倒车雷达控制模块SO40-16117 SO02-13(两厢)至倒车雷达控制模块SO40-16119173室内照明灯174线束连接器名称页码IP09接顶棚线束连接器31 IP21电子防盗天线线束连接器31 IP28车身控制模块2线束连接器31 IP43手套箱灯开关线束连接器31 IP44手套箱灯开关线束连接器31 IP47手套箱灯线束连接器31 RF01接仪表线束连接器37 RF04驾驶员侧化妆镜灯线束连接器37 RF05乘员侧化妆镜灯线束连接器37 RF06室内灯+天窗开关线束连接器37 RF07中间顶灯线束连接器37 G7仪表盘接地61 G7A仪表盘接地61175礼貌灯、行李箱灯176线束连接器名称页码DR01左前门接底板线束连接器53 DR06左前门锁电机线束连接器53 DR07左门迎宾灯线束连接器53 DR11右前门接底板线束连接器53 DR16右前门锁线束连接器53 DR17右门迎宾灯连接器53 IP05接室内保险丝、继电器盒线束连接器31 IP11接底板线束连接器31 IP28车身控制模块2线束连接器31 IP29车身控制模块1线束连接器31 SO02接仪表线束连接器40/46 SO05接右前门线束连接器40/46 SO07接左前门线束连接器40/46 SO34行李舱灯线束连接器40/46 SO35(三厢)接行李舱线束连接器40 SO38(两厢)接尾门线束连接器46 SO46(两厢)接底板线束连接器47 SO51(三厢)接底板线束连接器40 SO54(三厢)行李舱锁线束连接器40 SO55(两厢)后背箱锁线束连接器47 C01室内保险丝盒背面连接器15 G10底板接地62/63 G11底板接地62/63 G15底板接地62/63 G20(两厢)背门接地64连接点说明页码IP11-1至组合仪表IP03-32179 DR16-1参见中控锁135 DR06-6参见中控锁133。
丰田卡罗拉转向与危险警告灯电路分析与检修发布时间:2021-06-08T16:06:35.910Z 来源:《基层建设》2021年第5期作者:徐义国[导读] 摘要:汽车转向与危险警告灯是汽车运动方向和车身状态的表示信号,关系着汽车的安全问题。
深圳技师学院深圳 518116摘要:汽车转向与危险警告灯是汽车运动方向和车身状态的表示信号,关系着汽车的安全问题。
本文主要介绍了一汽丰田卡罗拉轿车转向与危险警告灯电路的工作原理,常见故障以及故障排除方法。
关键词:丰田卡罗拉;转向与危险警告灯;电路分析;故障在汽车起步、转弯、变更车道或路边停车时,需要打开转向信号灯以表示汽车的趋向,提醒周围车辆和行人注意;当接通危险报警信号开关时,所有转向信号灯同时闪烁,表示车辆遇紧急情况,请求其他车辆避让。
本文主要分析和探讨了一汽丰田卡罗拉轿车转向与危险警告灯电路的工作原理,常见故障以及故障排除方法,希望为维修人员提供借鉴和帮助。
1 转向与危险警告灯电路分析一汽丰田卡罗拉轿车转向与危险警告灯电路主要由闪光继电器(简称闪光器)、转向信号开关、危险警告开关、转向灯和转向指示灯等组成。
卡罗拉转向与危险警告灯电路主要由转向信号闪光灯继电器控制,电路如图1所示。
此车使用的转向信号闪光灯继电器为8脚的类型,工作原理与普通3脚式闪光继电器有所不同,其工作原理为:1.1 左转向信号灯工作原理:当打开左转向信号灯开关时,转向开关E8(E60)的A15(B5)脚与A12(B7)脚接通,转向信号闪光器接到一个左转向信号,信号电路为:转向信号闪光器的5脚→前照灯变光开关总成E8(E60)的A15(B5)脚→前照灯变光开关总成E8(E60)的A12(B7)脚→E1搭铁。
此时,闪光继电器内部左转向触点闭合。
左转向信号灯主电路为:蓄电池“+”→点火开关IG→10A-2号ECU-IG保险丝→转向信号闪光器的1脚→转向信号闪光器的3脚→左前转向信号灯、左侧转向信号灯、左后转向信号灯和左转向信号指示灯→搭铁。
