绝缘油酸值测试仪(操作方法)使用说明书

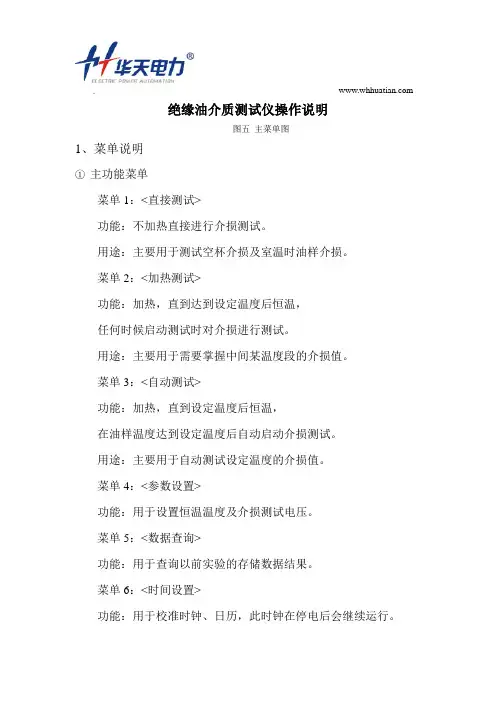

绝缘油介质测试仪操作说明图五主菜单图1、菜单说明①主功能菜单菜单1：<直接测试>功能：不加热直接进行介损测试。

用途：主要用于测试空杯介损及室温时油样介损。

菜单2：<加热测试>功能：加热，直到达到设定温度后恒温，任何时候启动测试时对介损进行测试。

用途：主要用于需要掌握中间某温度段的介损值。

菜单3：<自动测试>功能：加热，直到设定温度后恒温，在油样温度达到设定温度后自动启动介损测试。

用途：主要用于自动测试设定温度的介损值。

菜单4：<参数设置>功能：用于设置恒温温度及介损测试电压。

菜单5：<数据查询>功能：用于查询以前实验的存储数据结果。

菜单6：<时间设置>功能：用于校准时钟、日历，此时钟在停电后会继续运行。

②日历③状态提示框④设置电压⑤当前油杯温度、设置加热温度2、仪器操作说明及注意事项a)仪器接地端接地，电源入口引入AC220V电源；b)打开箱盖，可将油杯取出，加热及测试介损时，应将箱盖关上；c)箱盖内有一根测量线，其芯线应连油杯测量极，屏蔽层应连油杯屏蔽极；d)启动加热后，油杯上会有高温，如要取出油杯等物，应小心操作，以免灼伤；e)启动测试后，油杯上会带高压电，如要取出油杯应小心操作，以免触电；f)箱盖具有合盖保护，打开盒盖时，会中断加热及中断高压。

g)搬运仪器时应将油杯取出单独包装，以防止从中掉出打坏油杯。

3、菜单操作详细说明1、确认“直接测试”菜单进入菜单图一。

2、按上下键可以移动需要操作的菜单。

3、光标移动到开始测试时按确认键将 启动测试。

4、光标移动到下面两菜单按确认键开/关该功能。

菜单图一5、开：测试该项参数，关：不测试该项参数。

1、确认“加热测试”菜单进入菜单图二。

2、按上下键可以移动需要操作的菜单。

3、光标移动到开始加热时按确认键将启动加热。

4、光标移动到下面两菜单按确认键开/关该功能。

5、开：测试该项参数，关：不测试该项参数。

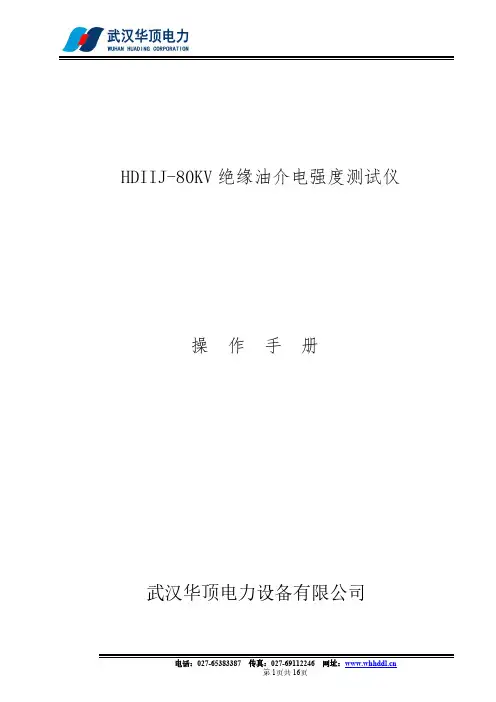

HDIIJ-80KV绝缘油介电强度测试仪操作手册武汉华顶电力设备有限公司目录前言———————————————————————3概述———————————————————————4仪器特点——————————————————————4技术指标——————————————————————4使用条件——————————————————————5面板说明——————————————————————5操作步骤图解————————————————————7注意事项——————————————————————12简易故障排除————————————————————13油杯的清洗—————————————————————14仪器成套性—————————————————————14售后服务——————————————————————15前言尊敬的用户：感谢您选择了HDIIJ-80KV绝缘油介电强度测试仪！为方便您尽早尽快地熟练操作本仪器，我们特随机配备了内容详实的操作手册，从中您可以获取有关产品介绍、使用方法、仪器性能以及安全注意事项等诸多方面的信息。

在第一次使用仪器之前，请务必仔细阅读本操作手册，并按本手册对仪器进行操作和维护，这会有助于您更好的使用该产品，并且可以延长该仪器的使用寿命。

在编写本手册时，虽然我们本着科学和严谨的态度进行了工作，并认为本手册中所提供的信息是正确和可靠的。

然而，智者千虑必有一失，本手册也难免会有错误和疏漏之处。

如果您发现了手册中的错误，请务必于百忙之中抽时间，尽快设法告知我们，并烦请监督我们迅速改正错误！本公司全体职员将不胜感激！本公司保留对仪器使用功能进行改进的权力，如发现仪器在使用过程中其功能与操作手册介绍的不一致，请以仪器的实际功能为准。

我们希望本仪器能使您的工作变得轻松、愉快，愿您在繁忙的工作之中体会到办公自动化的轻松而美好的感觉！当您对本公司仪器感到满意时，请向您的朋友推荐！当您对本仪器有宝贵意见和建议时，请您一定要与我们联系，本公司定竭尽全力给您一个满意的答复。

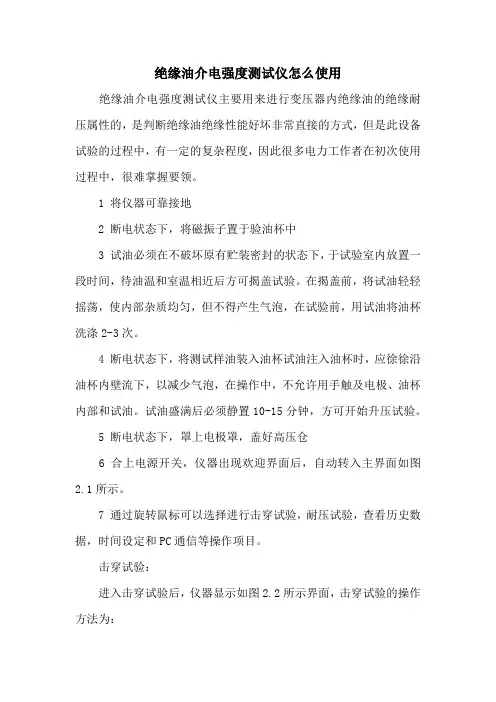

绝缘油介电强度测试仪怎么使用绝缘油介电强度测试仪主要用来进行变压器内绝缘油的绝缘耐压属性的，是判断绝缘油绝缘性能好坏非常直接的方式，但是此设备试验的过程中，有一定的复杂程度，因此很多电力工作者在初次使用过程中，很难掌握要领。

1 将仪器可靠接地2 断电状态下，将磁振子置于验油杯中3 试油必须在不破坏原有贮装密封的状态下，于试验室内放置一段时间，待油温和室温相近后方可揭盖试验。

在揭盖前，将试油轻轻摇荡，使内部杂质均匀，但不得产生气泡，在试验前，用试油将油杯洗涤2-3次。

4 断电状态下，将测试样油装入油杯试油注入油杯时，应徐徐沿油杯内壁流下，以减少气泡，在操作中，不允许用手触及电极、油杯内部和试油。

试油盛满后必须静置10-15分钟，方可开始升压试验。

5 断电状态下，罩上电极罩，盖好高压仓6 合上电源开关，仪器出现欢迎界面后，自动转入主界面如图2.1所示。

7 通过旋转鼠标可以选择进行击穿试验，耐压试验，查看历史数据，时间设定和PC通信等操作项目。

击穿试验：进入击穿试验后，仪器显示如图2.2所示界面，击穿试验的操作方法为：1 进行试验参数设置，设置的项目包括，油标号，初始静置时间，试验次数，静置时间和搅拌时间，初始静置时间的范围是0秒-9分59秒，静置时间的设置范围是0秒-9分59秒，搅拌时间的设置范围是0秒-59秒。

2 选择开始试验，进入图2.3所示画面，点击运行后仪器按照先升压至击穿，搅拌，静置，再升压至击穿的顺序循环进行，直至达到设定的试验次数为止，蜂鸣器鸣叫，试验停止。

3 击穿试验完成后，仪器的显示画面如图2.4所示，显示的试验结果包括的击穿电压，击穿电压平均值和试验参数设置4 操作人员还可以根据需要将试验结果保存和打印。

试验过程中，如果高压仓被打开，仪器会自动报警，提示用户高压仓已被打开，同时在试验的过程中，严禁打开高压仓，因为此设备是高压电器设备，使用过程中有一定的危险，因此需要格外注意人身安全。

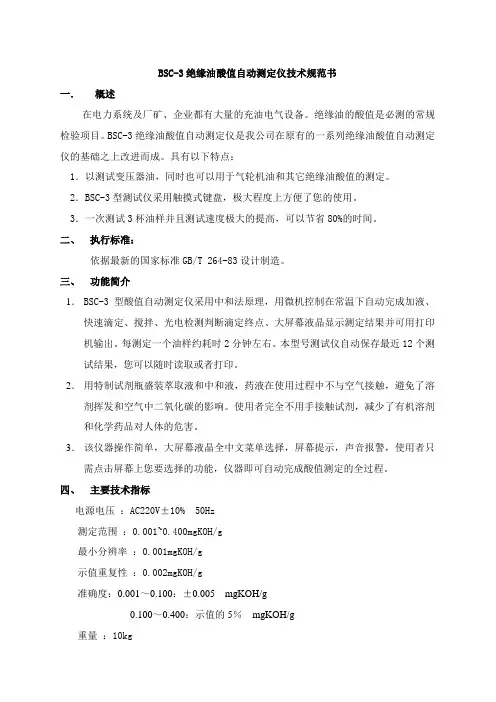

BSC-3绝缘油酸值自动测定仪技术规范书一．概述在电力系统及厂矿、企业都有大量的充油电气设备。

绝缘油的酸值是必测的常规检验项目。

BSC-3绝缘油酸值自动测定仪是我公司在原有的一系列绝缘油酸值自动测定仪的基础之上改进而成。

具有以下特点：1．以测试变压器油，同时也可以用于气轮机油和其它绝缘油酸值的测定。

2．BSC-3型测试仪采用触摸式键盘，极大程度上方便了您的使用。

3．一次测试3杯油样并且测试速度极大的提高，可以节省80%的时间。

二、执行标准：依据最新的国家标准GB/T 264-83设计制造。

三、功能简介1．BSC-3型酸值自动测定仪采用中和法原理，用微机控制在常温下自动完成加液、快速滴定、搅拌、光电检测判断滴定终点、大屏幕液晶显示测定结果并可用打印机输出。

每测定一个油样约耗时2分钟左右。

本型号测试仪自动保存最近12个测试结果，您可以随时读取或者打印。

2．用特制试剂瓶盛装萃取液和中和液，药液在使用过程中不与空气接触，避免了溶剂挥发和空气中二氧化碳的影响。

使用者完全不用手接触试剂，减少了有机溶剂和化学药品对人体的危害。

3．该仪器操作简单，大屏幕液晶全中文菜单选择，屏幕提示，声音报警，使用者只需点击屏幕上您要选择的功能，仪器即可自动完成酸值测定的全过程。

四、主要技术指标电源电压：AC220V±10% 50Hz测定范围：0.001~0.400mgKOH/g最小分辨率：0.001mgKOH/g示值重复性：0.002mgKOH/g准确度：0.001～0.100：±0.005 mgKOH/g0.100～0.400：示值的5％mgKOH/g重量：10kg五、使用条件环境温度： 0℃~+40℃相对湿度： <75%六. 仪器配置保定市建通电器制造有限公司。

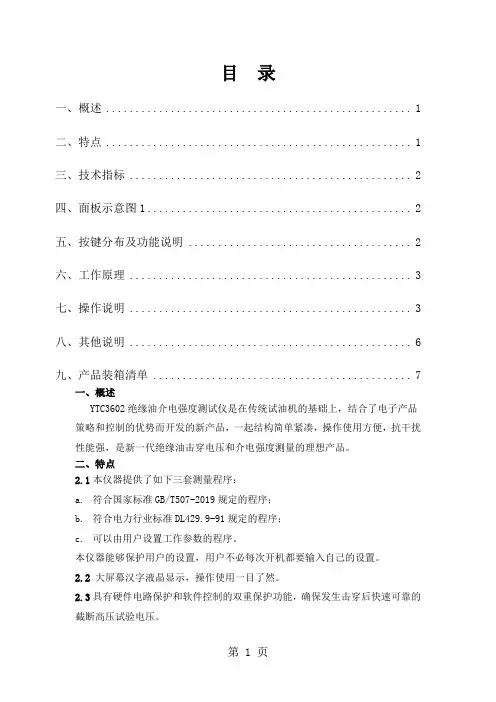

目录一、概述 (1)二、特点 (1)三、技术指标 (2)四、面板示意图1 (2)五、按键分布及功能说明 (2)六、工作原理 (3)七、操作说明 (3)八、其他说明 (6)九、产品装箱清单 (7)一、概述YTC3602绝缘油介电强度测试仪是在传统试油机的基础上，结合了电子产品策略和控制的优势而开发的新产品，一起结构简单紧凑，操作使用方便，抗干扰性能强，是新一代绝缘油击穿电压和介电强度测量的理想产品。

二、特点2.1本仪器提供了如下三套测量程序：a.符合国家标准GB/T507-2019规定的程序；b.符合电力行业标准DL429.9-91规定的程序；c.可以由用户设置工作参数的程序。

本仪器能够保护用户的设置，用户不必每次开机都要输入自己的设置。

2.2 大屏幕汉字液晶显示，操作使用一目了然。

2.3具有硬件电路保护和软件控制的双重保护功能，确保发生击穿后快速可靠的截断高压试验电压。

2.4完善的自检功能保证每次升压都从调压器的零位开始。

2.5试验结束一次性显示每次升压时的击穿电压，平均击穿电压和介电强度。

2.6配置微型打印机，方便保存测试结果。

三、技术指标3.1输出电压范围：YTC3602型0V～60KV、0V～80KV3.2测量误差：±1%3.3击穿电压显示分辨率：0.01KV3.4升压速度：2000V/s±200V/s和3000V/s±300V/s可选择3.5预定设置：次数1－9搅拌时间 0－1分39秒静置时间 0－10分39秒3.6工作电源：AC220V±22V，50Hz±2.5Hz功率：300VA3.7油杯间隙：2.5mm(紫铜电极)3.8适用环境：温度0℃～35℃，相对湿度≤75%3.9体积：450㎜×320㎜×360㎜3.10重量：22kg四、面板示意图1：图1中各标号所指的功能单元的名称如表1：1 高压电极 4 油箱7 液晶显示器10 电源插座2 油杯 5 接地端子8 小键盘11 对比度调节旋钮3 平板电极 6 微型打印机9 电源开关五、按键分布及功能说明按键分布如图2所示。

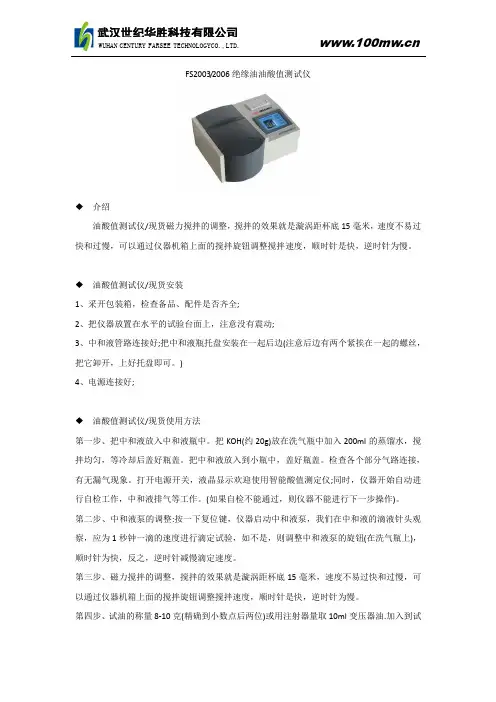

FS2003/2006绝缘油油酸值测试仪◆介绍油酸值测试仪/现货磁力搅拌的调整，搅拌的效果就是漩涡距杯底15毫米，速度不易过快和过慢，可以通过仪器机箱上面的搅拌旋钮调整搅拌速度，顺时针是快，逆时针为慢。

◆油酸值测试仪/现货安装1、采开包装箱，检查备品、配件是否齐全;2、把仪器放置在水平的试验台面上，注意没有震动;3、中和液管路连接好;把中和液瓶托盘安装在一起后边(注意后边有两个紧挨在一起的螺丝，把它卸开，上好托盘即可。

)4、电源连接好;◆油酸值测试仪/现货使用方法第一步、把中和液放入中和液瓶中。

把KOH(约20g)放在洗气瓶中加入200ml的蒸馏水，搅拌均匀，等冷却后盖好瓶盖。

把中和液放入到小瓶中，盖好瓶盖。

检查各个部分气路连接，有无漏气现象。

打开电源开关，液晶显示欢迎使用智能酸值测定仪;同时，仪器开始自动进行自检工作，中和液排气等工作。

(如果自检不能通过，则仪器不能进行下一步操作)。

第二步、中和液泵的调整:按一下复位键，仪器启动中和液泵，我们在中和液的滴液针头观察，应为1秒钟一滴的速度进行滴定试验，如不是，则调整中和液泵的旋钮(在洗气瓶上)，顺时针为快，反之，逆时针减慢滴定速度。

第三步、磁力搅拌的调整，搅拌的效果就是漩涡距杯底15毫米，速度不易过快和过慢，可以通过仪器机箱上面的搅拌旋钮调整搅拌速度，顺时针是快，逆时针为慢。

第四步、试油的称量8-10克(精确到小数点后两位)或用注射器量取10ml变压器油.加入到试杯中。

第五步、抽取6毫升萃取液加入试杯中。

第六步、放入搅拌磁子，然后把试杯放到仪器的试验盘中，一一对号入座。

第七步、参数设置油酸值测试仪/现货应用在电力系统及工矿企业都有大量的充油电气设备，变压器油和汽轮机油的酸值是必测的常规检验项目。

而变压器油、汽轮机油酸值自动测定仪是专门用于变压器油汽轮机油酸值测定的仪器，该仪器以单片微电脑为核心，集光、机、电、化学为一体，完全替代了手工操作，大大提高了工作效率，极大的减轻了工作人员的劳动强度，最大限度的减少了有机溶剂和化学药品对人体的危害。

全自动绝缘油耐压测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时,会产生电火花，小心电击,避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险,只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线.注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书,以便进一步了解有关额定值的信息。

使用适当的保险丝.只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时,请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告:警告字句指出可能造成人身伤亡的状况或做法。

目录一、概述 (1)二、主要技术指标 (1)三、仪器结构 (2)四、使用操作方法 (2)五、检测校正说明 (6)六、操作安全保护功能 (7)七、打印机装卸纸说明 (7)八、注意事项 (7)一、概述HTJY-80S三杯全自动绝缘油介电强度测试仪是一种集计算机及微处理器为核心部件的高精度，全自动油试验装置,成功地攻克了强电磁场对微处理器严重干扰的难关，实现了机电一体化，使本仪器具备了自动检测、自动测试、自动处理、自动打印诸多功能，且测试精度高、操作方便、安全可靠，并采用先进的干式变压器组合,具有体积小巧、重量轻、造型美观、使用方便等特点。

本仪器以优良的品质、可靠的性能满足绝缘油介电强度试验的要求，为绝缘油介电强度测量提供了一种标准的检验手段。

二、主要技术指标1、测量范围： 0～80kV AC50Hz2、供电电源： AC220V±10％ 50Hz3、升压速度:2kV/S4、测量精度:1.5%5、测量分辨率：0。

01kV6、油杯电极间隙：电极间隙2。

绝缘测试仪操作指导书（IATF16949/ISO9001-2015）1.0目的：制定绝缘仪测试仪的操作作用方法，让使用者懂得如何操作使用本仪器，从而准确确，及时和有效地对产品性能进行测试，确保对产品性能的准确性克评估。

同时能有效的避免因使用者操作不当而造成的仪器损坏、人员伤亡或者对产品的品质造成直接的影响等。

2.0范围：本文件适用本公司范围内的绝缘测试仪。

3.0权责：品管课：负责制订绝缘测试仪的操作规程并对相关的操作者进行培训。

4.0作业办法：4.1将绝测试仪的电源插在AC220V的电源插座上,打开电源开关（POWER），“ON”为开，“OFF”为开。

4.2“功能选择”有三个档位，初始状态时旋扭指问“放电”档。

如果测量时需要讯响，则将旋钮旋至“测量讯响”档；如不需讯响，则将旋钮旋至“测量”档，通常我们都是使用“测量讯响”，这时将“功能选择”旋钮旋至“测量讯响”档。

4.3目视仪器表盘内的指针是否在“∞”位，如果不在，可旋转“∞”调整旋钮，使其回到“∞”位。

4.4“设置选择”：数字键从0.0到9.9之间可调,经色键按正为预置,弹出为测量。

4.5“倍率选择”选择被测物的绝缘电阻倍率（10°-105可调）4.6“电压选择”选择被测物在绝缘条件下的电压(25V、50V、100V、250V、500V、1000V可调。

4.7测量:4.7.1如某产品的绝缘条件要求为：“DC500V、50MΩMIN”时，应该按以下步骤进行设置：先将“设置选择”的数字键调至“50”，按下红色键；再将“倍率选择”旋至“10”档；然后交将“电压选择”旋钮旋至“500V”档。

这时所预置的电阻为“5.0*10’=50MΩ”,电压为”DC500V”,预置完毕。

4.7.2测量端有“+”、“-”高压经测试线输出，每测试线上有红色和黑色两个测试夹，两红色测试夹用于测量，两黑色测试夹用于接地。

4.7.3点检仪器预置是否正常:目视仪器表签署上的指针所指向的是否和“设置选择”预置的数字一致,再将两红夹短路,这时候仪器讯响,“不合格”指示灯亮，表示设置正确，否则要重新检查设置。

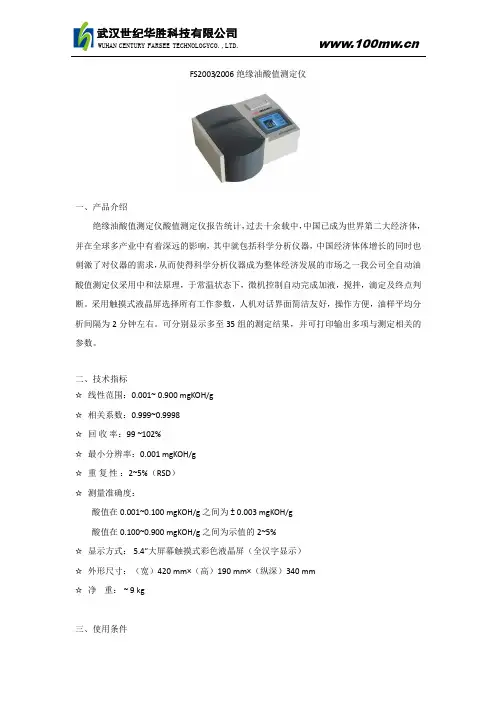

FS2003/2006绝缘油酸值测定仪
一、产品介绍
绝缘油酸值测定仪酸值测定仪报告统计，过去十余载中，中国已成为世界第二大经济体，并在全球多产业中有着深远的影响，其中就包括科学分析仪器，中国经济体体增长的同时也刺激了对仪器的需求，从而使得科学分析仪器成为整体经济发展的市场之一我公司全自动油酸值测定仪采用中和法原理，于常温状态下，微机控制自动完成加液，搅拌，滴定及终点判断。

采用触摸式液晶屏选择所有工作参数，人机对话界面简洁友好，操作方便，油样平均分析间隔为2分钟左右。

可分别显示多至35组的测定结果，并可打印输出多项与测定相关的参数。

二、技术指标
☆线性范围：0.001~ 0.900 mgKOH/g
☆相关系数：0.999~0.9998
☆回收率：99 ~102%
☆最小分辨率：0.001 mgKOH/g
☆重复性：2~5%（RSD）
☆测量准确度：
酸值在0.001~0.100 mgKOH/g之间为 ± 0.003 mgKOH/g
酸值在0.100~0.900 mgKOH/g之间为示值的2~5%
☆显示方式：5.4″大屏幕触摸式彩色液晶屏（全汉字显示）
☆外形尺寸：（宽）420 mm×（高）190 mm×（纵深）340 mm
☆净重： ~ 9 kg
三、使用条件
☆环境温度：0～40℃
☆相对湿度：≤85%
☆工作电源：AC220V±10% ☆电源频率：50Hz±10% ☆功率消耗：＜150W。

绝缘测试仪的使用方法
绝缘测试仪使用方法：
①检查仪器：
- 看看测试仪外观有没有损坏。

例如检查外壳有没有裂痕。

- 确认测试线是否完好，有没有破损、断线的地方。

像检查表笔线是否有磨损。

②选择测试电压：
- 根据测试对象选择合适的测试电压。

比如测试一般的电器绝缘，可能选500V 左右的电压。

- 查看仪器上的电压档位，确保设置正确。

像有些仪器有多个电压档位，要调到需要的那个档位。

③连接测试线：
- 将测试线的一端连接到测试仪的相应接口。

就像把红色表笔线插到正极端口。

- 把测试线另一端连接到被测物体。

例如把表笔接触电器的金属外壳和内部线路。

④进行测试：
- 按下测试按钮开始测试。

注意观察测试仪上的读数。

- 测试过程中保持稳定，不要晃动测试线。

像在测试时手不要抖动导致表笔接触不良。

⑤读取数据：
- 读取绝缘电阻的数值。

比如显示的数值是10 兆欧。

- 记录下测试数据，方便后续分析。

可以把数据写在本子上。

⑥测试后操作：
- 测试完成后先松开测试按钮。

然后再断开测试线与被测物体的连接。

- 将测试线从测试仪上取下，整理好仪器和测试线。

像把表笔线绕好放在仪器旁边。

H N-9801全自动油酸值测定仪产品操作手册某某华能联创电气某某尊敬的用户：感谢您购买本公司HN-9801全自动油酸值测定仪。

在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。

注意事项●使用产品时，请按说明书规X操作●未经允许，请勿开启仪器，这会影响产品的保修。

自行拆卸厂方概不负责。

●存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。

●仪器运输时应避免雨水浸蚀,严防碰撞和坠落。

目录一、概述4二、主要功能5三、技术指标5四、使用条件6五、仪器结构6六、控制面板7七、显示页面7八、开箱安装10九、试验操作步骤10十、使用注意事项11十一、故障现象及排除方法12HN-9801全自动油酸值测定仪一、概述在电力系统及工矿企业都有大量的充油电气设备，变压器油和汽轮机油的酸值是必测的常规检验项目。

本仪器用于变压器油、汽轮机油酸值测定的仪器，采用微机控制，电、光、机、化学一体化全自动设计，完全替代了手工操作，提高了工作效率，减轻了工作人员的劳动强度，最大限度地减少了有机溶剂和化学药品对人体的危害。

操作简单、使用方便，抗干扰能力强，稳定可靠。

二、主要功能1．采用中和滴定法原理，用微机控制在常温下自动完成加液、滴定、搅拌、判断滴定终点，液晶屏幕显示测定结果并可打印输出。

2．用特制试剂瓶盛装萃取液和中和液，试剂在使用过程中不与空气接触，避免了溶剂挥发和空气中CO2的影响；使用者不用手接触溶剂，减少了有机溶剂和化学药品对人体的危害。

3．该仪器操作简单，采用大屏幕液晶显示、中文菜单选择，使用者只需选择菜单功能，按屏幕提示输入有关数据并确认，仪器即可自动完成酸值测定全过程。

4．测定仪还可根据需要选择只测定一个试样或连续测定2-6个试样。

三、技术指标酸值测定X围：0.001~0.100mgKOH/g最小分辨率：0.0001 mgKOH/g测量准确度：酸值在0.001~0.1000 mgKOH/g之间允许误差X围：±0.004mgKOH/g；酸值在0.100~0.400 mgKOH/g之间允许误差X围：±5%电源电压：AC220V±10% 50Hz四、使用条件——环境温度：20ºC-40ºC——相对湿度：<75%中和液浓度：0.02-0.03mol/L（测量PH值＜0. 1mgKOH/g的油样〉0.03-0.05mol/L(0.1≤测量PH值＜0.3mgKOH/g的油样)五、仪器结构A：液晶显示B：键盘C：打印机D：保护盖E：放置油杯转盘F：滴数检测N：中和液压力微调旋钮G：保险丝座H：电源开关I：电源插座J：洗气液瓶L：中和液瓶K：废液出口M：萃取液注入口P：中和液注入口Q:萃取液瓶注：转盘中可放置6个油杯，转盘上的0杯位为废液漏斗本仪器分为三部分，既控制箱、机械传动部分、试验区。

石油酸值测定仪操作指南说明书一、简介石油酸值测定仪是一种常用于石油产品中酸度测定的仪器。

本说明书将详细介绍该仪器的操作方法和注意事项，以帮助用户正确、高效地使用该仪器。

二、仪器准备1. 确保仪器处于稳定的工作环境，无强电磁干扰；2. 仪器电源接入并打开电源开关；3. 检查仪器的仪表和连接线是否完好无损；4. 确认所需试剂和标准溶液是否齐全；5. 将仪器与计算机或打印机连接，确保正常通信。

三、操作步骤1. 打开仪器主机电源，待系统自检完成后，仪器即可进入正常工作状态；2. 在仪器的控制面板上选择所需的测定方法，并输入样品编号；3. 向仪器的试剂仓中加入适量试剂，根据试剂的种类和使用说明进行操作，注意遵循安全规范；4. 打开试样室，将待测样品（石油）注入样品台中；5. 启动仪器，开始自动或半自动测定过程；6. 测定完成后，仪器将给出测定结果，并自动打印或显示在屏幕上。

四、注意事项1. 操作过程中需穿戴好防护装备，避免试剂对人的伤害；2. 严格按照试剂的使用说明和安全操作规程进行操作；3. 避免样品与试剂的交叉污染，使用无水洗瓶清洗仪器；4. 操作时应保持环境相对稳定，避免强光直射或电磁干扰；5. 操作前应对仪器进行校验和验证，确保仪器的正常运行；6. 操作结束后，关闭仪器电源，并及时清洁和维护仪器。

五、故障排除1. 仪器无法启动：检查电源线是否插紧，电源开关是否打开，保险丝是否烧断；2. 测定结果异常：检查试剂是否过期，是否正确存储；检查仪器和连接线是否正常；重新校验仪器。

六、保养和维护1. 按时更换试剂和标准溶液，避免使用过期试剂；2. 定期对仪器进行清洁和维护，保证仪器外观干净整洁；3. 严格按照仪器的保养和维护手册进行操作；4. 如有异常情况或仪器故障，及时联系售后服务人员进行处理。

七、安全提示1. 操作过程中务必佩戴防护手套和护目镜，防止试剂溅入眼睛或接触皮肤；2. 切勿将试剂和溶液倒入其他容器中，以免误食或误用；3. 所有试剂、标准溶液和废液应妥善存放和处理，避免对环境造成污染；4. 未经专业培训和授权的人员禁止操作该仪器。

一、概述在电力系统及工矿企业都有大量的充油电气设备，变压器油和汽轮机油的酸值是必测的常规检验项目。

此变压器油、气轮机油酸值自动测定仪是我公司开发的专门用于变压器油汽轮机油酸值测定的仪器，该仪器以单片微电脑为核心，集光、机、电、化学为一体，完全替代了手工操作，大大提高了工作效率，极大地减轻了工作人员的劳动强度，最大限度地减少了有机溶剂和化学药品对人体的危害。

使用十分方便，深受广大油务工作者的欢迎。

此酸值自动测定仪采用中和法原理，用微机控制在常温下自动完成加液、滴定、搅拌、判断滴定终点，液晶屏幕显示测定结果并可打印输出，全部过程约需3~5分钟。

用特制试剂瓶盛装萃取液和中和液，试剂在使用过程中不与空气接触，避免了溶剂挥发和空气中二氧化碳的影响。

使用者不用手接触溶剂，减少了有机溶剂和化学药品对人体的危害。

该仪器操作简单，大屏幕液晶显示，中文菜单选择，声音报警，使用者只需选择菜单功能，按屏幕提示输入有关数据并确认，仪器即可自动完成酸值测定全过程。

此酸值自动测定仪可根据需要测定1个试样。

二、主要技术指标电源电压：AC220V±10%酸值测定范围：0.001~0.300mgKOH/g最小分辨率：0.001mgKOH/g测量准确度：酸值在0.001~0.100mgKOH/g之间±0.005mgKOH/g 酸值在0. 100~0.300mgKOH/g之间示值的5%示值重复性：0.004mgKOH/g三、使用条件环境温度：10℃~40℃相对湿度：＜75%四、面板说明面板见图一图一控制键说明（1）“确认”：按下该键以选定某种设置或某个选项。

（2）“退出”：按下该键以取消某种设置或某个选项和返回上一级菜单。

（3）▼：选择键，在屏幕上移动光标用于键入所有参数。

菜单说明主菜单：主菜单中有四个选项1、设置：选择设置子菜单后有四个选项2）油重。

出厂时设定为8.400g，可用▼键配合根据油的实际重量更改并确认，（按键改变油重数值，按键改换数位，按“确认”键确认保存）。

YTC3602B绝缘油介电强度测试仪用户操作手册目录概述 (2)功能介绍 (2)主要技术参数 (2)结构说明 (3)菜单使用说明 (4)试验准备 (6)标准试验 (7)自定义测试 (9)注意事项 (10)维护与保养 (10)油杯及搅拌浆清洗方法 (10)油杯储放 (10)仪器校验 (11)仪器成套性 (12)一、概述在电力系统厂矿及企业都有大量的电器设备。

其内部绝缘大都是充油绝缘型的。

绝缘油的介电强度测试是必测的常规测试项目。

为了适应电力行业飞速发展的需要，我公司研制的YTC3602B绝缘油介电强度测试仪是依据最新的国家标准GB/T507-2002《绝缘油击穿电压测定法》、行标DL429.9-91以及最新的电力行业标准DL/T846,7-2004，并结合广大用户的普遍要求而设计制造，采用微机控制，机电一体全部自动化，测试精度高，完全克服了同类仪器易受高压击穿干扰的问题。

有自动检测、自动搅拌、自动处理、自动打印、数据存储、万年历等功能，同时具有机电互锁保护、接地保护等优点。

具有测试精度高、操作方便、安全可靠的特点。

二、功能简介1.YTC3602B绝缘油介电强度测试仪为单油杯结构，采用微机控制，可自动完成升压、保持、降压、搅拌、静放、显示计算、打印等一系列操作，可在0-80KV 范围内进行绝缘油耐压测试。

2.采用大屏幕点阵液晶显示器，内部具有背光系统，即使在夜间也能清晰可见，测试过程通过汉字菜单提示，可方便试验人员操作。

3.本仪器操作简单，操作人员只需按使用说明输入简单指令，仪器将会按照设置自动完成绝缘油的耐压测试。

每次击穿电压值会自动存储，测试完成后，可打印或存储各次击穿电压值和平均值。

4.本仪器适应性较强，携带方便，可用于实验室及户外现场测试。

仪器还具有较强的抗干扰能力，可以在强电磁场环境下正常工作。

5.本仪器具有过压、过流、自动回零、接地等保护装置，在正常使用情况下，绝对保证仪器本身及操作人员的安全。

Q/YNDWQ/YNDW 113.2.2102005Q/YNDW 113.2. 210-2005前 言为提高云南电网公司供电企业输变电设备的运行、检修、试验水平，规范操作方法，确保人身和设备安全，由云南电网公司生产技术部组织，编写了目前我公司的绝缘油水溶性酸pH值测定（海立奇比色计法）作业指导书。

编写中遵循了我国标准化、规范化和国际通用的贯标模式的要求。

该指导书纳入公司生产技术管理标准体系。

本指导书由云南电网公司生产技术部提出。

本指导书由云南电网公司生产技术部归口。

本指导书由昆明供电局负责编写。

本指导书主编人：章 波本指导书主要起草人：章 波本指导书主要审核人：王绍羲、陈永琴本指导书审定人：赵建宁本指导书批准人：廖泽龙本指导书由云南电网公司生产技术部负责解释。

Q/YNDW 113.2. 210-2005目 次1 目的 (1)2 适用范围 (1)3 引用标准 (1)4 支持性文件 (1)5 技术术语 (1)6 安全措施 (1)7 作业准备 (1)8 作业周期 (2)9 工期定额 (2)10 设备主要技术参数 (2)11 作业流程 (3)12 作业项目、工艺要求及质量标准 (4)13 作业中可能出现的主要异常现象及对策 (4)14 作业后的验收与交接 (4)附录 绝缘油质试验报告 (5)Q/YNDW 113.2. 210-2005 绝缘油水溶性酸pH值测定（海立奇比色计法）作业指导书1 目 的为了规范试验人员的操作程序和方法，保证绝缘油水溶性酸PH值测定结果准确、可靠，特制定本作业指导书。

2 适用范围本作业指导书适用于云南电网公司所属企业电力设备使用的绝缘油水溶性酸PH值测定。

3 引用标准下列标准所包含的条文，通过引用而构成本作业指导书的条文。

本书出版时，所示版本均为有效。

所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。

GB/T 7598-87 《运行中变压器油、汽轮机油水溶性酸测定法》DL/T 596-1996 《电力设备预防性试验规程》DL 408-91 《电业安全工作规程》Q/CSG 1 0007-2004 《电力设备预防性试验规程》4 支持性文件海立奇比色计使用说明书5 技术术语水溶性酸：存在于油品中可溶于水的酸性物质，在规定条件下，油品用等体积蒸馏水抽取，测定抽出液PH值。
