接触电阻测试仪操作说明书

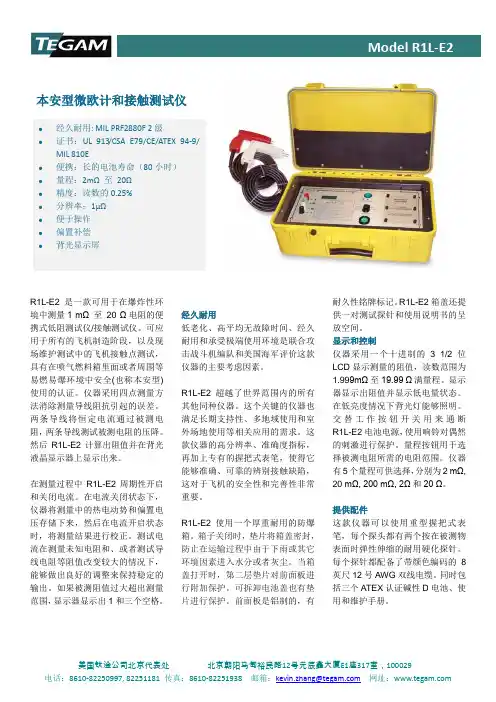

本安型微欧计和接触测试仪R1L-E2是一款可用于在爆炸性环境中测量1 mΩ 至 20 Ω电阻的便携式低阻测试仪/接触测试仪。

可应用于所有的飞机制造阶段，以及现场维护测试中的飞机接触点测试，具有在喷气燃料箱里面或者周围等易燃易爆环境中安全(也称本安型)使用的认证。

仪器采用四点测量方法消除测量导线阻抗引起的误差。

两条导线将恒定电流通过被测电阻，两条导线测试被测电阻的压降。

然后R1L-E2计算出阻值并在背光液晶显示器上显示出来。

在测量过程中R1L-E2周期性开启和关闭电流。

在电流关闭状态下，仪器将测量中的热电动势和偏置电压存储下来，然后在电流开启状态时，将测量结果进行校正。

测试电流在测量未知电阻和、或者测试导线电阻等阻值改变较大的情况下，能够做出良好的调整来保持稳定的输出。

如果被测阻值过大超出测量范围，显示器显示出1和三个空格。

经久耐用 低老化、高平均无故障时间、经久耐用和承受极端使用环境是联合攻击战斗机编队和美国海军评价这款仪器的主要考虑因素。

R1L-E2超越了世界范围内的所有其他同种仪器。

这个关键的仪器也满足长期支持性、多地域使用和室外场地使用等相关应用的需求。

这款仪器的高分辨率、准确度指标，再加上专有的握把式表笔，使得它能够准确、可靠的辨别接触缺陷，这对于飞机的安全性和完善性非常重要。

R1L-E2使用一个厚重耐用的防爆箱。

箱子关闭时，垫片将箱盖密封，防止在运输过程中由于下雨或其它环境因素进入水分或者灰尘。

当箱盖打开时，第二层垫片对前面板进行附加保护。

可拆卸电池盖也有垫片进行保护。

前面板是铝制的，有耐久性铭牌标记。

R1L-E2箱盖还提供一对测试探针和使用说明书的呈放空间。

显示和控制仪器采用一个十进制的 3 1/2位LCD 显示测量的阻值，读数范围为1.999mΩ至19.99 Ω满量程。

显示器显示出阻值并显示低电量状态。

在低亮度情况下背光灯能够照明。

交替工作按钮开关用来通断R1L-E2电池电源，使用响铃对偶然的刺激进行保护。

电阻测试仪使用方法说明书一、概述电阻测试仪是一种用于测量电路中电阻值的设备，广泛应用于电子工程、电力系统、通信设备等领域。

本说明书旨在详细介绍电阻测试仪的使用方法，帮助用户正确、高效地操作设备。

二、设备介绍1. 外观描述电阻测试仪外观精致紧凑，有LCD显示屏、操作按键和测试接口。

设备采用优质材料制造，具有防震、防尘、防滑等特性，便于携带和使用。

2. 技术指标- 测量范围：0.01Ω - 10MΩ- 准确度：±1%- 工作电压：220V AC- 重复性：0.5%- 工作温度：0°C - 40°C三、操作步骤1. 准备工作确保电阻测试仪电源正常连接，并插入合适的电源插座。

待设备开机启动完成后，显示屏将会显示主界面。

2. 测试接线将待测试的电路中的电阻器按电阻值大小依次连接到电阻测试仪的测试接口上。

确保电路连接牢固、接触良好，避免松动或接触不良导致测试结果不准确。

3. 设置测试参数根据待测电路的特性，合理设置测试仪的参数。

通过操作按键，进入设置界面，选择合适的测量范围和精度，并根据需要设置温度补偿等功能。

确认设置后，返回主界面。

4. 进行测试按下“开始”按钮，电阻测试仪将开始自动进行测试。

待测试完成后，显示屏将显示测得的电阻值，并给出相应的测试结果。

用户可根据需要将结果记录下来或进行其他操作。

5. 关机测试完成后，根据需要选择合适的关机方式。

长按电源按钮进行强制关机，或通过菜单中的关机选项进行正常关机。

四、注意事项1. 在使用电阻测试仪前，确保自身安全，例如需要戴好绝缘手套，避免触电危险。

2. 在测试过程中，尽量避免与测试接线触碰，以免干扰测试结果。

3. 预热时间可能会影响测试结果。

在首次开机或长时间未使用后，建议进行一段时间的预热操作。

4. 若测试结果与预期不符，建议检查测试接线是否正确连接或考虑是否需要更换电阻器。

五、维护与保养1. 定期清洁电阻测试仪外壳，使用干净的柔软布进行擦拭，避免使用化学溶剂。

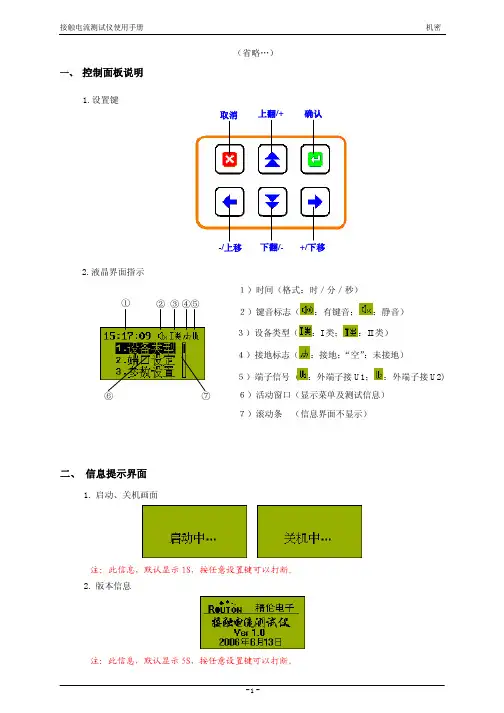

（省略…）一、控制面板说明1.设置键2.液晶界面指示１）时间（格式：时／分／秒）２）键音标志（：静音）３）设备类型（：II类）４）接地标志（：外端子接U1；3.提示信息注：此信息，默认显示3S，按任意设置键可以打断。

三、程序设置1.初始化设置接通电源，开机，显示屏显示提示及版本信息，界面如下显示完后，进入如下界面：按键9、进入，进行相应设置。

1.1设备类型选择：在上图界面下按、，直接保存设置并返回上级菜单。

②若选择II类，按在此界面下按选择接地或不接地，选择好后按将返回，上级菜．．．．．．．单不进行更改．．．．．．！1.2端口选择及限值设定：（测试端口、接触电流上下限值）将光标移到端口设定（“端口设定”反显），界面如下：在此界面下按、、注：如下图所示界面，进行限值设定：此界面下，按选择更改上限还是下限，按来设定限值。

设定好后按将返回，上级菜单不进行作保更改！．．．．．．．．．．．．．．．．1.3参数设定：（电源电压、测试时间、间隔时间、外部采样）将光标移到参数设定（“参数设定”反显），界面如下：在此界面下按、、、在此界面下按可实现测试结果的查询，连续按一个键可循环回此界面，测试结果查询界面简介如下：①机壳接触电流测试结果：注：选择II类不接地备时无此测试结果②正极端子接触电流：③负极端子接触电流：注：若mA前有数字，数字代表测量值，若mA前为---,则表示此通道未测试。

4.系统设置将光标移到系统设定（“系统设定”反显），界面如下：在此界面下按进入如下界面：此界面下，按选择更改项，反显表示被选中，选择好后按来设定参数值。

设定好后按将不保存设置，直接返回上级菜单。

2.背光设定：将光标移至背光设定项（“背光设定”反显），按、、略…设置并返回上级菜单。

按、、略…设置并返回上级菜单。

按将自动关机。

四、校准开机后，主控板正常起动后的情况下，同时按下、、五、注意事项本手册中的资料如有更改，恕不另行通知；非我司指定维修人员不得拆开机壳；测试仪应在室内条件下使用；测试仪应避免强烈碰撞和震荡；测试仪应注意防潮防尘防油。

乐清市环盛电子有限公司

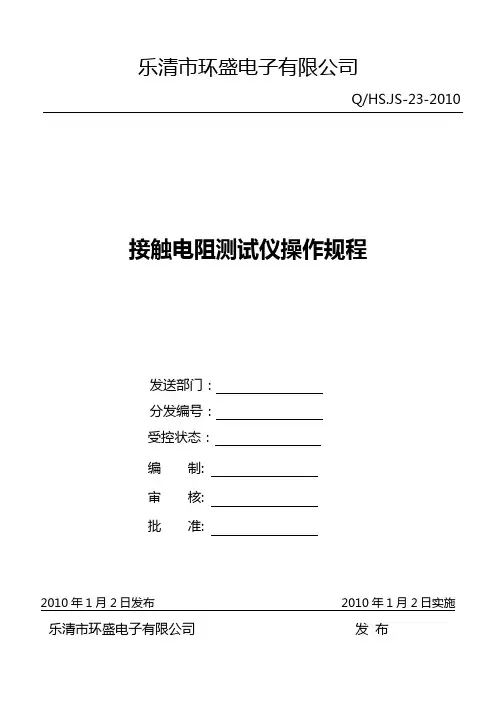

Q/HS.JS-23-2010接触电阻测试仪操作规程
发送部门：
分发编号：
受控状态：
编制:
审核:
批准:
2010年1月2日发布 2010年1月2日实施乐清市环盛电子有限公司发布
乐清市环盛电子有限公司
接触电阻测试仪操作规程
Q/HS.JS-23-2010 1.目的
规范使用接触电阻测试仪，使设备得到正常使用和维护。

2．范围
适用本厂接触电阻测试仪的使用与维护。

3. 职责
3.1技质部负责制订本规程;
3.2技质部检验员负责本规程的执行;
3.3检验车间主任负责检查检验员的操作情况，对违反规程的不规范操作进行适当的处罚。

4．使用方法
4.1仪器电源插头插入220V电源，打开电源开关，红绿指示灯亮起即可使用；
4.2查阅被测产品的电阻值要求，再按其要求调动准确位置；
4.3将门点测试转换开关放在“测试”位置，然后按下调零开关，调节调零电位
器，使显示为零；
4.4将门点测试转换开关放在“门点”位置，调节门点电位器到所需要的电阻值，
将门点测试转换开关放在“测试”位置，以声、光显示试件电阻合格与不合格，并在显视屏上显示被测电阻值；
4.6表棒与试件接触要尽量减少接触电阻，保证被测电阻的准确性；
4.7测试完毕后，应关闭电源开关，拔掉电源插头。

编制/日期：审批/日期：。

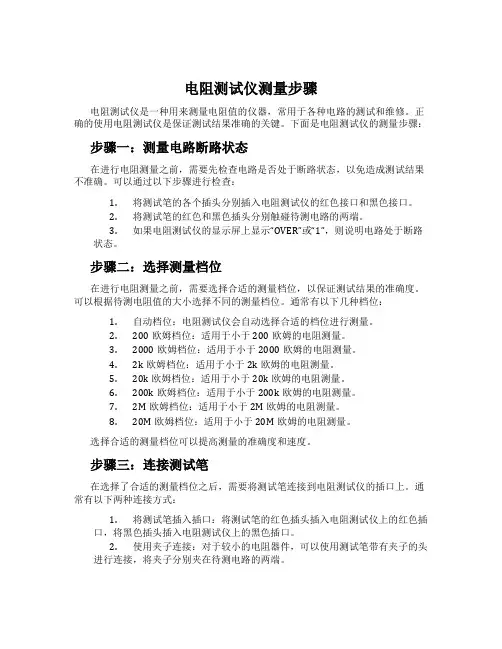

电阻测试仪测量步骤电阻测试仪是一种用来测量电阻值的仪器，常用于各种电路的测试和维修。

正确的使用电阻测试仪是保证测试结果准确的关键。

下面是电阻测试仪的测量步骤：步骤一：测量电路断路状态在进行电阻测量之前，需要先检查电路是否处于断路状态，以免造成测试结果不准确。

可以通过以下步骤进行检查：1.将测试笔的各个插头分别插入电阻测试仪的红色接口和黑色接口。

2.将测试笔的红色和黑色插头分别触碰待测电路的两端。

3.如果电阻测试仪的显示屏上显示“OVER”或“1”，则说明电路处于断路状态。

步骤二：选择测量档位在进行电阻测量之前，需要选择合适的测量档位，以保证测试结果的准确度。

可以根据待测电阻值的大小选择不同的测量档位。

通常有以下几种档位：1.自动档位：电阻测试仪会自动选择合适的档位进行测量。

2.200欧姆档位：适用于小于200欧姆的电阻测量。

3.2000欧姆档位：适用于小于2000欧姆的电阻测量。

4.2k欧姆档位：适用于小于2k欧姆的电阻测量。

5.20k欧姆档位：适用于小于20k欧姆的电阻测量。

6.200k欧姆档位：适用于小于200k欧姆的电阻测量。

7.2M欧姆档位：适用于小于2M欧姆的电阻测量。

8.20M欧姆档位：适用于小于20M欧姆的电阻测量。

选择合适的测量档位可以提高测量的准确度和速度。

步骤三：连接测试笔在选择了合适的测量档位之后，需要将测试笔连接到电阻测试仪的插口上。

通常有以下两种连接方式：1.将测试笔插入插口：将测试笔的红色插头插入电阻测试仪上的红色插口，将黑色插头插入电阻测试仪上的黑色插口。

2.使用夹子连接：对于较小的电阻器件，可以使用测试笔带有夹子的头进行连接，将夹子分别夹在待测电路的两端。

步骤四：进行电阻测量连接测试笔后，即可进行电阻测量。

具体操作步骤如下：1.将测试笔的红色插头接触待测电路的一端，将黑色插头接触待测电路的另一端，待电阻测试仪稳定后，读取测试结果。

通常测试笔应稳定接触待测电路，避免晃动，以保持测试结果准确。

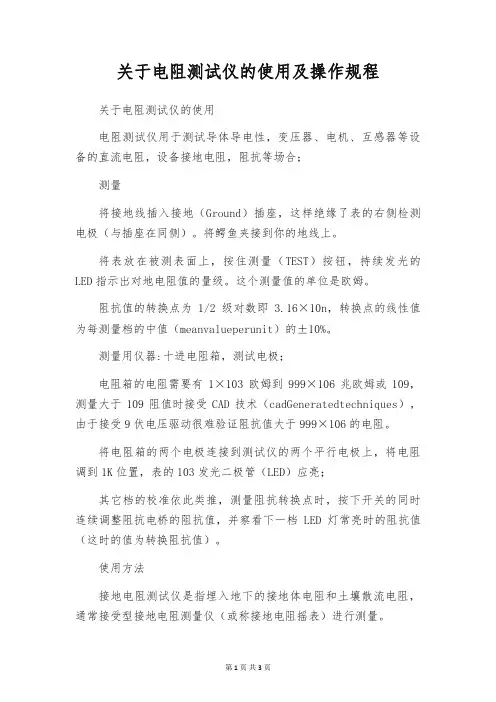

关于电阻测试仪的使用及操作规程关于电阻测试仪的使用电阻测试仪用于测试导体导电性，变压器、电机、互感器等设备的直流电阻，设备接地电阻，阻抗等场合；测量将接地线插入接地（Ground）插座，这样绝缘了表的右侧检测电极（与插座在同侧）。

将鳄鱼夹接到你的地线上。

将表放在被测表面上，按住测量（TEST）按钮，持续发光的LED指示出对地电阻值的量级。

这个测量值的单位是欧姆。

阻抗值的转换点为1/2级对数即 3.16×10n，转换点的线性值为每测量档的中值（meanvalueperunit）的±10%。

测量用仪器:十进电阻箱，测试电极；电阻箱的电阻需要有1×103欧姆到999×106兆欧姆或109，测量大于109阻值时接受CAD技术（cadGeneratedtechniques），由于接受9伏电压驱动很难验证阻抗值大于999×106的电阻。

将电阻箱的两个电极连接到测试仪的两个平行电极上，将电阻调到1K位置，表的103发光二极管（LED）应亮；其它档的校准依此类推，测量阻抗转换点时，按下开关的同时连续调整阻抗电桥的阻抗值，并察看下一档LED灯常亮时的阻抗值（这时的值为转换阻抗值）。

使用方法接地电阻测试仪是指埋入地下的接地体电阻和土壤散流电阻，通常接受型接地电阻测量仪（或称接地电阻摇表）进行测量。

测量仪其外形与一般绝缘摇表差不多，也就按习惯称为接地电阻摇表。

摇表的外形结构随型号的不同稍有变化，但使用方法基本相同。

型接地电阻测量仪随表附带接地探测棒两支、导线三根。

使用方法和测量步骤如下:（a）接地电阻测试仪（b）连接线（c）测量接地棒1、拆开接地干线与接地体的连接点，或拆开接地干线上全部接地支线的连接点。

2、将两根接地棒分别插入地面400mm深，一根离接地体40m远，另一根离接地体20m远。

3、把摇表置于接地体近旁平整的地方，然后进行接线。

（1）用一根连接线连接表上接线桩E和接地装置的接地体E′。

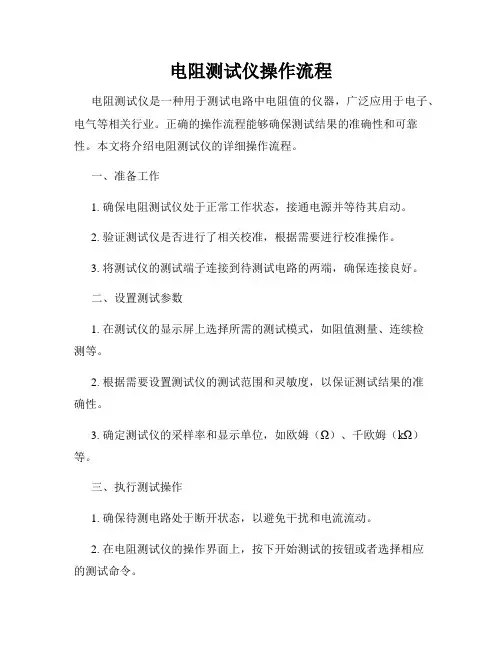

电阻测试仪操作流程电阻测试仪是一种用于测试电路中电阻值的仪器，广泛应用于电子、电气等相关行业。

正确的操作流程能够确保测试结果的准确性和可靠性。

本文将介绍电阻测试仪的详细操作流程。

一、准备工作1. 确保电阻测试仪处于正常工作状态，接通电源并等待其启动。

2. 验证测试仪是否进行了相关校准，根据需要进行校准操作。

3. 将测试仪的测试端子连接到待测试电路的两端，确保连接良好。

二、设置测试参数1. 在测试仪的显示屏上选择所需的测试模式，如阻值测量、连续检测等。

2. 根据需要设置测试仪的测试范围和灵敏度，以保证测试结果的准确性。

3. 确定测试仪的采样率和显示单位，如欧姆（Ω）、千欧姆（kΩ）等。

三、执行测试操作1. 确保待测电路处于断开状态，以避免干扰和电流流动。

2. 在电阻测试仪的操作界面上，按下开始测试的按钮或者选择相应的测试命令。

3. 观察测试仪的显示屏，等待测试结果的稳定显示。

4. 如果需要连续测试多个电阻值，可按下相应的扫描或持续测试功能按钮，并等待测试结果的更新。

5. 根据测试结果进行相应的记录和处理，如保存数据、计算平均值等。

四、测试结果分析1. 根据测试结果判断待测电路的电阻值是否在合理范围内，比较测试值与标准值是否相符。

2. 如果测试结果存在异常或偏差，可检查测试仪的连接是否良好，重复测试操作或进行其他排查。

3. 如果测试结果符合要求，则可以进行下一步操作或测试。

五、结束操作1. 完成测试后，关闭电阻测试仪的电源，断开与待测电路的连接。

2. 清理和维护电阻测试仪，保持其良好状态。

3. 根据需要对测试结果进行整理、分析和报告，以便后续使用和参考。

以上就是电阻测试仪的操作流程，正确的操作流程能够确保测试结果的准确性和可靠性。

在操作过程中请遵循相关安全规范，确保自身和设备的安全。

希望这篇文章能对您有所帮助！。

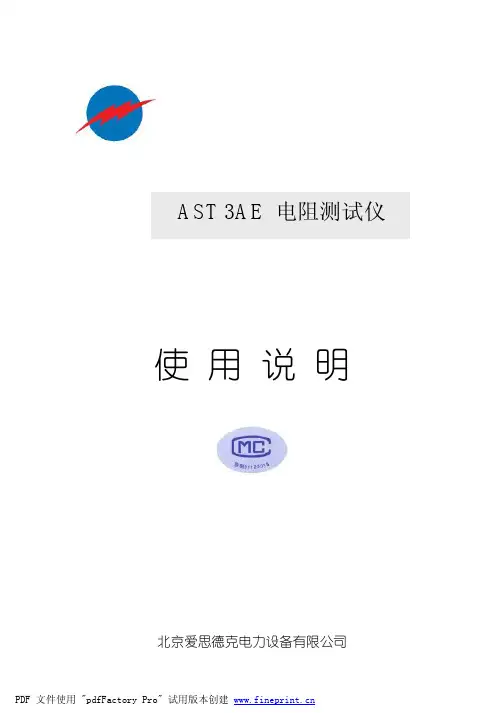

AST 3AE 电阻测试仪使用说明北京爱思德克电力设备有限公司在使用本仪器前，请仔细阅读使用说明书，保证安全是用户的职责。

一、产品简介：AST3AE系列电阻测试仪，系北京爱思德克电力设备有限公司开发的新一代集便携式变压器直流电阻测试与接地引下线导通测试于一体的仪器。

该仪器以高速微控制器为核心，全数字化设计，测试数据稳定、可靠、重复性好，抗干扰能力强，保护功能完善。

采用电池充电智能模块,具有可靠的充放电保护，可延长电池使用寿命。

整机故障率低，可广泛适用于电力预防性规程中所规定的电力变压器的直流电阻的快速测试,及接地引下线导通测试。

二、主要功能及特点：1、采用大容量12Ah的免维护铅酸电池供电.2 支持测试电流自动选择，可实现宽测量范围。

3、具有完善的反电动势保护功能和现场抗干扰能力。

4、采用16位A/D转换器，测量数据稳定、可靠。

5、有载调压变压器，纵向测试可连续快速测试。

6、采用128X64四行点阵全中文界面，操作简单，直观方便。

7、可存储199条记录，掉电不丢失。

记录内容：存储序号，阻值,测试电流及日期。

配置万年历精准时钟.8、采用四端子测量法，电压、电流同时采样可消除连线电阻、接触电阻的影响。

9、采用高强度注塑安规机壳，体积小、重量轻，适于便携使用。

三、电路框图及产品技术指标：1220V2、产品型号含义电池供电系列 表示电流单位“安培”产品额定工作电流值北京爱思德克电力设备有限公司代码3、产品技术指标变压器直流电阻测试仪产品型号 测量范围输出电流 测量精度 AST3AE 1m Ω~15K Ω 1mA ~3A ±(0.2%RGD+2d)分 辨 率：1µΩ (扩展量程至20K Ω)充电电源：AC220V ± 10% 50HZ 100VA工作环境：0~40℃ 湿度：<90%,无结露。

仪表外壳：400mm ×278mm ×135mm 8kg接地引下线导通测试仪产品型号测量范围输出电流测量精度AST3AE 1mΩ~1000Ω1mA~5A±(0.2%RGD+2d)分辨率：1µΩ充电电源：AC220V± 10% 50HZ 100VA工作环境：0~40℃湿度：<90%,无结露。

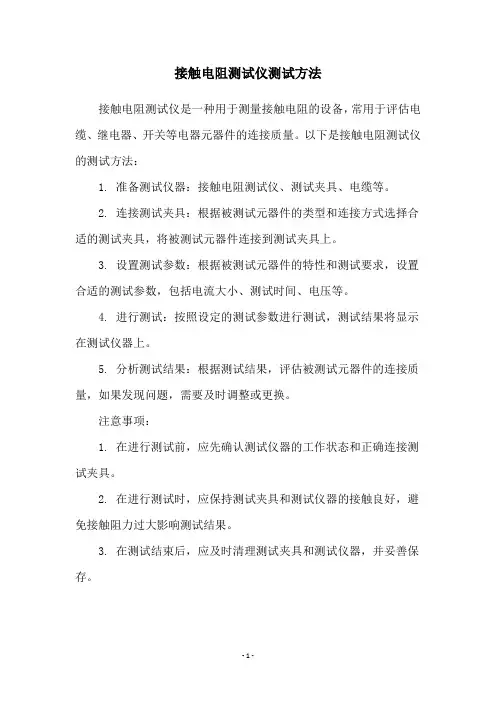

接触电阻测试仪测试方法
接触电阻测试仪是一种用于测量接触电阻的设备，常用于评估电缆、继电器、开关等电器元器件的连接质量。

以下是接触电阻测试仪的测试方法：
1. 准备测试仪器：接触电阻测试仪、测试夹具、电缆等。

2. 连接测试夹具：根据被测试元器件的类型和连接方式选择合适的测试夹具，将被测试元器件连接到测试夹具上。

3. 设置测试参数：根据被测试元器件的特性和测试要求，设置合适的测试参数，包括电流大小、测试时间、电压等。

4. 进行测试：按照设定的测试参数进行测试，测试结果将显示在测试仪器上。

5. 分析测试结果：根据测试结果，评估被测试元器件的连接质量，如果发现问题，需要及时调整或更换。

注意事项：
1. 在进行测试前，应先确认测试仪器的工作状态和正确连接测试夹具。

2. 在进行测试时，应保持测试夹具和测试仪器的接触良好，避免接触阻力过大影响测试结果。

3. 在测试结束后，应及时清理测试夹具和测试仪器，并妥善保存。

- 1 -。

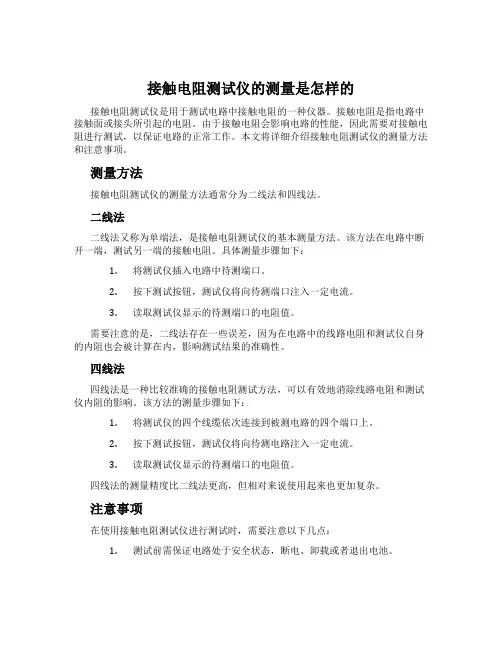

接触电阻测试仪的测量是怎样的接触电阻测试仪是用于测试电路中接触电阻的一种仪器。

接触电阻是指电路中接触面或接头所引起的电阻。

由于接触电阻会影响电路的性能，因此需要对接触电阻进行测试，以保证电路的正常工作。

本文将详细介绍接触电阻测试仪的测量方法和注意事项。

测量方法接触电阻测试仪的测量方法通常分为二线法和四线法。

二线法二线法又称为单端法，是接触电阻测试仪的基本测量方法。

该方法在电路中断开一端，测试另一端的接触电阻。

具体测量步骤如下：1.将测试仪插入电路中待测端口。

2.按下测试按钮，测试仪将向待测端口注入一定电流。

3.读取测试仪显示的待测端口的电阻值。

需要注意的是，二线法存在一些误差，因为在电路中的线路电阻和测试仪自身的内阻也会被计算在内，影响测试结果的准确性。

四线法四线法是一种比较准确的接触电阻测试方法，可以有效地消除线路电阻和测试仪内阻的影响。

该方法的测量步骤如下：1.将测试仪的四个线缆依次连接到被测电路的四个端口上。

2.按下测试按钮，测试仪将向待测电路注入一定电流。

3.读取测试仪显示的待测端口的电阻值。

四线法的测量精度比二线法更高，但相对来说使用起来也更加复杂。

注意事项在使用接触电阻测试仪进行测试时，需要注意以下几点：1.测试前需保证电路处于安全状态，断电、卸载或者退出电池。

2.在进行四线法测试时，线缆的连接要保持稳定，避免线路电阻和测试仪内阻的干扰。

3.测试前要对仪器进行校准，以保证测量结果的准确性。

4.测试时应选择合适的量程，以免测量结果超出仪器的范围。

5.测试完毕后，要将测试仪还原到初始状态，避免影响下一次测试结果。

结论接触电阻测试仪是一种可靠的测量工具，经过正确的操作和使用，可以有效地测试电路中的接触电阻。

在测量过程中，需要注意微小的误差和干扰，以确保测试结果的准确性。

电阻测试仪器操作说明书1. 简介电阻测试仪器是一种用于测量电子元件电阻值的设备。

本操作说明书将介绍该仪器的基本使用方法及注意事项，以帮助用户正确操作和获取准确的测试结果。

2. 设备组成电阻测试仪器一般由以下主要部分组成：a) 仪器主机：包含显示屏、控制按钮和接口等；b) 测试夹具：用于夹持待测电子元件；c) 电源线：连接电阻测试仪器主机和电源插座。

3. 操作流程a) 连接电源：插入电源线的插头到电源插座，并确保电源稳定工作。

b) 打开电阻测试仪器：按下主机上的电源开关，仪器将开始自检过程，并在显示屏上显示欢迎信息。

c) 设置测试参数：通过操作按钮进入菜单界面，在菜单界面中可以设置测试参数，如测试范围、测试精度等。

d) 夹持电子元件：将待测电子元件正确夹持在测试夹具上，并确保良好的接触。

e) 进行测试：按下仪器上的测试开始按钮，仪器将自动对待测电子元件进行测试，并在显示屏上显示测试结果。

f) 记录结果：根据测试结果进行记录和分析。

4. 注意事项a) 使用合适的电源：确保使用符合要求的电源，并避免使用损坏或不明来源的电源。

b) 避免强磁场干扰：在使用电阻测试仪器时，尽量避免强磁场的环境，避免对测试结果产生干扰。

c) 注意安全电压范围：在进行测试前，确认待测电子元件的额定电压范围，在仪器设置时确保测试范围不超过额定电压范围。

d) 阅读仪器说明书：在操作仪器前，请仔细阅读仪器的用户说明书，了解仪器的性能特点和操作要点。

e) 避免湿度和温度过高：电阻测试仪器一般要求在相对湿度低于80%、温度在0-40摄氏度的环境中工作。

5. 故障排除如果在使用电阻测试仪器过程中遇到问题，可以参考以下故障排除方法：a) 仪器无法启动：检查电源线是否插紧、电源开关是否打开。

b) 测试结果显示异常：检查测试夹具是否夹紧、待测电子元件是否接触良好，并确保仪器设置正确。

c) 其他问题：如遇到其他问题，请联系专业技术人员进行维修或咨询。

CH2515系列精密电阻测试仪使用说明书USER MANUAL简体中文版Simplified Chinese2020第二版Rev1.1常州市贝奇电子科技有限公司前言感谢您购买常州市贝奇电子科技有限公司的产品！使用前请仔细阅读本说明书。

公司说明本说明所含资料受到版权保护，未经贝奇电子科技有限公司预先授权，不得将说明内任何章节影印、复制或翻译成其它语言。

注意本说明书所描述的可能并非仪器所有内容，所含资料在印制之前已经过校正，但因本公司不断改善产品，所以保留未来修改产品规格、特性、内部结构、外观、附件、包装物以及保养维修程序的权利，因此内容可能会有变动，不必事前通知。

由此引起的说明书与仪器不一致的困惑，可通过说明书封底的地址与我公司进行联系；最新消息和内容还请见公司网站。

在本章您将了解以下内容：●公司说明●安全须知●安全信息●有限担保和责任范围安全须知本说明书中记载了安全操作本仪器，保持仪器的安全状态所需要的信息和注意事项。

在操作前请认真阅读下述与安全有关的事项，确保安全和最佳化的使用。

免责声明：用户在开始使用仪器前请仔细阅读以下安全信息，对于用户由于未遵守下列条款而造成的人身安全和财产损失，贝奇电子科技将不承担任何责任。

警告本仪器出厂前已进行安全设计和测试，并在安全的状态下出厂。

如果测量方法有误，有可能导致人身事故和仪器的故障。

请熟读使用说明，在充分理解内容后进行操作。

万一发生事故，除了本公司产品自身的原因以外概不负责。

警告危险当您发现有以下不正常情形发生,请立即终止操作并断开电源线。

立刻与贝奇电子科技有限公司销售部联系维修。

否则可能会引起火灾或对操作者有潜在的触电危险。

●仪器操作异常。

●操作中仪器产生反常噪音、异味、烟或闪光。

●操作过程中，仪器产生高温或电击。

●电源线、电源开关或电源插座损坏。

●杂质或液体流入仪器。

警告：本仪器严禁被测件带电测试!安全信息仪器上的符号表示注意和危险。

仪器上有该符号或显示时。

接触电阻测试仪操作说明
按四端测量法，用专用测试线将被试品连接至仪表面板上，注意电压测量线应接在电流输出线内侧。

接通AC220V电源（注意：电源进线的第三根线即保护地必须接到大地），按下电源开关，此时电流表、电阻表显示“000”，可在未数允许一位数跳动。

按测量开关，调节电流输出旋钮（按顺时针）至电流表头显示“100.0”时，再读取阻值表头上的数字即为被试品的阻值，并作记录。

（若显示“1 ”表示所测回路超量程）。

测试完毕，将电流输出调节旋钮（按逆时针）调至最小，切断测量开关，再切断电源开关。

如要重复测试，只需切断测量开关，将测试钳重新夹好，再按测量开关即可。

型接触电阻测试仪安全操作及保养规程前言型接触电阻测试仪是一种常见的电气测量仪器，广泛应用于各种电力设备的检修、维护与性能测试中。

为了确保测试仪的正常工作和使用者的安全，我们应该熟悉测试仪的操作步骤、注意事项及保养规程。

安全操作规程开始操作前在开始操作电阻测试仪之前，需要确认以下几点：1.安装完成。

测试仪应固定在水平平稳的工作台上，安装完毕后应清除可能存在的存储在测试仪内的任何对象。

2.电源是否通电。

检查电源是否通电，若电源未通电，则应确认电源线连接是否符合标准，并将电源开关打开。

3.连接好测试对象。

将测试对象正确地连接至测试仪的测试端子，同时检查测试仪与测试对象的连接状态，确保连接良好。

操作步骤1.将测试对象连接至测试仪。

2.打开测试仪系统电源。

3.调整测试仪参数，如测试时长、输出电流等参数。

4.确认测试仪读数的正负符号和单位。

5.开始测试。

6.测试完成后，将测试仪回归到待机状态。

注意事项1.进行测试前，必须确保测试对象处于停机或切断电源状态，并保持测试对象与测试仪的安全接地，以防止人身安全事故的发生。

2.在测试电气设备时，应注意短路保护，严防因短路引起的电弧危险。

3.测试人员必须穿戴符合要求的防静电服装，否则可能产生静电误差，影响测试结果。

4.在进行测试时，不得将测试仪暴露在潮湿环境中，以免影响测试仪的使用寿命。

5.在使用过程中，应避免将工具或其它物品接触到测试仪的测试端子上。

6.在操作过程中严禁任何不合要求的操作行为，如果发现异常情况，应及时停止测试。

关机步骤1.在测试结束后，将测试仪回归到待机状态，并断开测试对象与测试仪的连接。

2.确认测试仪的所有读数设定已清空后，关闭测试仪电源开关。

3.从测试仪的出入口处温和地取下连接线，避免损坏连接线。

4.进行清洁保养，并保持干燥。

保养规程1.在测试仪使用前，应检查测试仪的各个部分是否完好无损，如触手是否完好，电源是否存在漏电现象等。

2.在测试仪没有使用时，应及时清洁测试仪外部和内部，保持测试仪干净干燥。

生效日期：电阻测试仪操作规范版本共3 页第1页1目的规范电阻测试仪器的准确操作,确保测试的准确性.2 适用范围适用于本公司生产所有产品的电阻测试操作指导.3职责测试员:负责电阻测试仪器的使用与保管.4仪器图示5操作方法5.1在使用前，请先确认没有因保存和运输造成的故障，并在检查和确认操作之后再使用。

5.2启动测试5.2.1. 设置好相关参数5.2.2.按下[TEST]键，触发测试5.3测试过程5.3.1.测试开始后，如果短路判断功能开启的话，会先进行短路检测，如果检测到短路现象的存在，测试终止。

如果短路检测功能未开启的话，直接进入充电延时阶段，同时测试定时器开始。

5.3.2.测试定时器一旦开启后，测试屏幕上就会显示[T: 剩余时间],测量倒计数开始，无论程序执行到什么状态，只要定时器到，测试就会被终止。

5.3.3.充电延时开启的话，测试界面显示[Delay]标记，充电时间到后进入测试，端口输出测试电压。

5.3.4.整个测试过程，如果遇到按[STOP]键或其他强制终止测试指令或信号时，则测试终止。

当测试启动后，测试端口输出测试电压，请注意测试线夹具的金属裸露处，有电击危险！生效日期：电阻测试仪操作规范版本共3 页第2页5.4 测量值显示测试量程范围，一旦超出以下量程，显示OVER.F（量程上超）和UNDER.F(量程下超)。

测试电压和量程范围：测试电压电阻量程显示范围（Ω）分辨率（Ω）25V≤V＜100V 2MΩ0.000~4.000M 0.001M测试电压电阻量程显示范围（Ω）分辨率（Ω）25V≤V＜100V 2MΩ0.000~4.000M 0.001M20MΩ 1.90M~40.00M 0.01M200MΩ19.0M~400.0M 0.1M100V≤V＜500V 2MΩ0.000~4.000M 0.001M20MΩ 1.90M~40.00M 0.01M200MΩ19.0M~400.0M 0.1M2000MΩ190M~4000M 1M500V≤V≤1000V 2MΩ0.000~4.000M 0.001M20MΩ 1.90M~40.00M 0.01M200MΩ19.0M~400.0M 0.1M4000MΩ190M~9990M 1M生效日期：电阻测试仪操作规范版本共3 页第3页5.5测试终止有两种方式可以终止测试，一种是强制终止方式，另一种是自动终止方式。

电阻测试仪操作手册-表面阻抗1 、平行探头阻抗测量法(Parallel Probe ResistivityMethod)平行探头阻抗测量法是符合EOS/ESD-S11.11-1993标准的测量方法，这是一种快速的测量平面均匀材料电阻值的方法。

这种方法也适合于多层材料的测量，但是在阻抗值报告中必须注明测量时的温度和湿度条件。

A 、将表放在待测量的物体表面。

B、将开关调到所需的电压位置(10伏或100伏)C、以大约5磅的压力持续按下测量按钮，此时LCD屏会显示出测量的表面阻抗，温度和相对湿度值，整个测量过程大约为十五秒种。

·表面阻抗单位为欧姆/□·温度单位为摄式·相对湿度单位为百分比在每次测量中，按下测量按钮后，测试仪将连续显示修整测量值，松开按钮后约四十五秒内，显示的是最后一个测量值。

2 、同心环探头阻抗测量法(Concentric Ring Probe Resistivitymethod)(同心环探头为选购件)将连线插头插入表的两个 3.5毫米插孔，并将香蕉插头与同心环探头 (选购件)相联。

将探头放在待测试物体表面后，按下按钮约15秒钟后，在液晶显示屏上将显示出正确的温度和相对湿度，正确的表面阻抗值为液晶显示屏上的读数乘以 10，单位为欧姆/□。

例如:晶屏上显示为3.5×10 4 欧姆/□;实际阻抗值为3.5×10 5 欧姆/□。

二、表面电阻测量(点对点) (Surface ResistanceMeasurement (RTT))这个测量方法是符合EOS/ESD-S4.1测量要求来测量独立于接地的两点之间的电阻，用这个测量方法得出的测量结果与被测物体的处理、两个5磅探头之间的距离等因素有关，因此，应选择正确的测量规程，每次在同样要求的测量条件下进行测试。

A 、将连线插头插入表的两个3.5毫米插孔，并将香蕉插头与两个5磅重探头相联。

B、按照测量规程将两个探头放置在待测物体表面。

表单编号: 检验标准书封面用纸
文件编号版次01 文件名称接触阻抗测试仪操作指导书页次1/1 适用范围凡本公司测试使用之接触阻抗仪均适用
项次操作步骤操作程序内容
使用工
具/材料
操作图片
1 开机
1.1开启“HP 4338B”电源
1.2待热机15分钟
2 归零 2.1将其“HP 4338B”归零
3 测试物件3.1将产品公母对插
3.2测试产品对插后之阻抗3.3确定所需阻抗值
4 退出并关闭〝HP-4338B〞4.1将产品撤出测试范围
4.2将“HP 4338B”归零
4.3关闭〝HP-4338B〞
4.4清理机器与桌面布、酒精
注意事项:
1.检查电路时需注意检查电线及夹具上之皮套是否有破裂或老化现象;
2.测试前应将仪器先归零;
3.检查测试夹具是否有磨损,或是否有接触不良之现象;
4.更详细之操作说明,请参阅原厂操作说明书(接触阻抗测试机操作说
明书)
表单编号:FC001/版次:02 文件撰写用纸。

接触电阻测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录一、产品概述 (5)二、用途 (5)三、性能特点 (5)四、技术指标 (6)五、面板结构 (6)六、工作原理 (7)七、操作方法 (7)八、故障现象及排除 (8)一、产品概述目前，电力系统中普遍采用常规的QJ44型双臂直流电桥测量变压器线圈的直流电阻、高压断路器的回路电阻，而这类电桥的测试电流仅为mA级，难以发现变压器线圈导电回路导体截面积减少的缺陷。

在测量高压开关导电回路的回路电阻时，由于受到油膜和动静触点间氧化层的影响，测量的电阻值偏大若干倍，掩盖了真实的回路电阻值。

因此，电力部标准SD301-88《交流500KV电气设备交接和预防性试验规程》和新版《电气设备预防性试验规程》对断路器、隔离开关回路电阻的测量电流作出不小于100A的规定，以确保测量的准确度。

HTHL-100A回路电阻测试仪是根据中华人民共和国最新电力执行标准DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。

它适用于开关控制设备回路电阻的测量。
