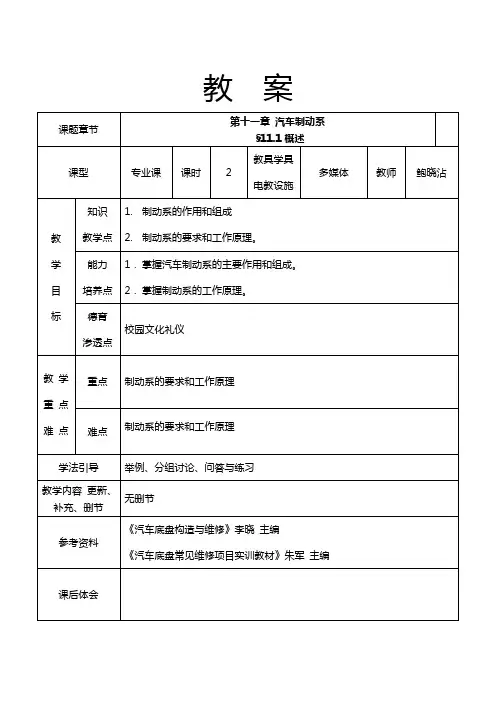

第十一章 汽车制动系

教案行车制动器主要由旋转部分、固定部分、张开机构和调整机构组成。

旋转部分是固定在轮毂上并与车轮一起旋转的制动鼓；固定部分主要包括制动蹄和制动底板；张开机构是液压制动轮缸或气压制动凸轮；调整机构主要由偏心支承销和调整凸轮组成。

三、行车制动器工作过程汽车行驶不制动时（以液压制动为例），所有机件处于安装的原始位置。

制动蹄与制动鼓之间保持一定的间隙，制动鼓随车轮自由转动而不受阻碍。

当汽车行驶制动时，踩下制动踏板，通过推杆和主缸活塞，使主缸内的油液产生一定压力后流入轮缸，既而推动轮缸活塞，使两制动蹄绕支承销转动，上端向两边张开而使其摩擦片压紧在制动鼓的内圆面上。

不旋转的制动蹄就对旋转的制动鼓产生一个摩擦力矩Mμ，其方向与车轮旋转方向相反。

这时，制动鼓将该力矩传到车轮。

由于车轮与路面间的附着作用，车轮对路面作用一个向前制动力即周缘力F，同时，路面也对车轮作用于一个向后的反作用力，即制动力FB。

制动力FB由车轮经车桥和悬架传给车架及车身，迫使汽作减速或停车。

当放松制动时，油液流回主缸，在各同位弹簧作用下，制动蹄与制动鼓又恢复了原来的间隙，从而制动作用解除。

四、制动系性能要求1、良好的制动性能2、操纵轻便教案(1)非平衡式车轮制动器a.基本结构制动底板用螺栓固定在后桥壳的凸缘上(前桥茬转问节凸缘上)不能转动；其上部装有制动轮缸或凸轮，下端装有两个偏心支承销。

制动蹄下端圆孔活套在偏心支承销，上端嵌入制动轮缸活塞凹糟中或顶靠在凸轮上;两制动蹄通过回位弹簧紧压住轮缸活塞或凸轮；制动鼓与轮毂连接随着车轮同步旋转。

、双向助势平衡式车轮制动器制动底板上所有固定元件、制动蹄、制动轮缸、回位弹簧等都是成对地对称位置，两制动蹄的两端采用浮式支承，且支点在周向位置浮动，用回位弹簧拉紧。

当汽车前进制动时，上、下轮缸活塞在油压的作用下张开，将两个制动蹄压紧在制动鼓上。

在摩擦力矩的作用下，两蹄都随车轮旋转方向转动，从而使两轮缸活塞其中的各一对称端支座直至顶靠着轮缸端面为止，达到刚性接触，于是两蹄便以此支座为支点均在助势下工作。

第十一章汽车制动系一、填空题1.汽车制动系一般至少装用二套各自独立的系统,即主要用于行车时制动的行车制动装置和主要用于停车时制动的驻车制动装置;2.行车制动装置按制动力源可分人力制动系统、动力自动系统和伺服制动系统三类;3.按制动传动机构的布置形式,通常可分为单回路制动系和双回路制动系两类;其中双回路制动系提高了汽车制动的安全性和可靠性 ;4.车轮制动器主要由旋转机构、固定机构、张开机构、调整机构等四部分组成;5.液力制动装置主要由制动主缸、制动轮缸、车轮制动器、踏板、油管等组成;6. 车轮制动器按其制动时两制动蹄对制动鼓径向力是否平衡,可分为非平衡式制动器、平衡式制动器和自增力式制动器;7. 浮钳型盘式车轮制动器主要由轮毂、制动盘、制动钳、制动块、活塞、液压工作缸、密封圈、油管等零件组成;8. 盘式车轮制动器活塞密封圈的作用是：密封、制动解除后活塞回位和自动调整制动间隙 ;9. 双回路液力制动传动机构主要由双腔主缸、制动力调节器、管路等零件组成;10. 在采用增压伺服制动系统的汽车上,根据制动增压装置的力源不同,可分为真空增压伺服制动系统和气压增压伺服制动系统两种;11. 在真空增压伺服制动传动装置中加装了由真空单向阀、真空罐、真空增压器和真空管路组成的真空增压装置；其真空增压器由辅助缸、真空伺服气室、真空伺服气室三部分组成;12. 气压增压伺服制动系统中气压增压器由辅助缸、气压伺服气室、控制阀三部分组成;13. 气压增压装置是利用缩空气的压力与大气压力的压力差转变为机械推力而起助力作用的;14. 常见的驻车制动器有鼓式和盘式两种;15. 鼓式制动器旋转元件是制动鼓 ,盘式制动器的旋转元件是制动盘 ;16. 近代汽车防抱制动系统一般包括轮速传感器、 ECU 、制动压力调节器三部分;三、判断题正确打√、错误打×1.最佳的制动状态是车轮完全被抱死而发生滑移时; ×2.一些简单非平衡式车轮制动器的领制动蹄摩擦片比从蹄摩擦片长,是为了增大领蹄与制动鼓的摩擦力矩; ×3.双领蹄式和双向双领蹄式制动器属于平衡式车轮制动器; √4.简单非平衡式车轮制动器在汽车前进或后退时,制动力几乎相等; √5.双领蹄式制动器在汽车前进和后退时,制动力大小相等; ×6.双向双领蹄式制动器在汽车前进和后退时,制动力大小相等; √7.单向自增力式车轮制动器在汽车前进和后退时,制动力大小相等; ×8.液压制动主缸出油阀损坏,会使制动不灵; √9.液压制动主缸的补偿孔和通气孔堵塞,会造成制动不灵; √10.液压制动最好没有自由行程; ×11. 双腔制动主缸在后制动管路失效时前活塞仍由液压推动; ×12. 东风EQ1092型汽车当踏板踩到底时,其制动气室的气压与储气筒气压相同;×13. 真空增压器在不制动时,其大气阀门是开启的; ×14. 在加力气室大小相同的情况下,气压增压器比真空增压器的助力作用强得多; √15. 当气压增压器失效时,制动主缸仍然能够进行临时性制动; √16. 采用放气制动的挂车气压制动传动装置,在不制动时,主、挂车之间的空气管路是没有压缩空气的;×四、选择题1.如图所示的制动器是 C ;A、领从蹄式制动器B、双向自增力式制动器C、双向双领蹄式制动器D、双领蹄式制动器2.液力张开的简单非平衡式车轮制动器,在轮缸内两活塞大小相等的情况下,其制动蹄摩擦片的长度是A ;A、领蹄长从蹄短B、领从蹄等长C、领蹄短从蹄长D、无所谓3. 液压制动主缸在不制动时,其出油阀和回油阀的开闭情况是C ;A、出油阀和回油阀均开启B、出油阀关闭而回油阀开启C、双阀均关4. 在不制动时,液力制动系中制动主缸与制动轮缸的油压是C ;A、主缸高于轮缸B、主缸与轮缸相等C、轮缸高于主缸5. 在解除制动时,液压制动主缸的出油阀和回油阀的开闭情况是A ;A、先关出油阀再开回油阀B、先开回油阀再关出油阀C、两阀都打开6. 在不制动时,气压制动控制阀的进排气阀门的开闭情况是B ;A、进气阀开启排气阀关闭B、进气阀关闭排气阀开启C、进排气阀均关闭7. 东风EQ1092型汽车制动控制阀处于双阀关闭的平衡位置时,前后制动气室的气压分配是C ;A、一致的B、前大于后C、前略低于后8. 前、后轮的制动气室膜片通常是A ;A、前小后大B、前后相等C、前大后小9. 真空增压器在维持制动时,真空阀和大气阀的开闭情况是B ;A、大气阀开真空阀关B、双阀关闭C、大气阀关真空阀开五、问答题1.汽车制动系的作用是什么根据需要使汽车减速或在最短距离内停车,保证汽车停放可靠,不致自动滑溜,长下坡时保持稳定车速;2.说出鼓式车轮制动器的工作过程;制动时,进入制动轮缸的制动液推活塞带动制动蹄紧压在制动鼓上,产生摩擦力矩,从而产生制动效应;解除制动时,依靠复位弹簧讲制动蹄拉回复位,从而恢复制动蹄与制动鼓之间的间隙,制动作用解除;3.试叙述液力双腔式制动主缸在某一腔控制回路失效时的工作情况;当前腔控制的回路发生故障时,前活塞在后活塞液力的作用下被推到最前端,后腔产生的液力仍能使后轮制动;当后腔控制的回路发生故障时,后腔不产生液压,但后活塞在推杆的作用下前移,并与前活塞接触而推前活塞移动,从而前腔仍能产生液力控制前轮产生制动;4.液力制动主缸活塞回位弹簧的预紧力过小过软对制动性能有何影响若液力制动主缸回位弹簧预紧力过小时,则使制动解除缓慢,残余压力降低,更严重的是使二脚制动失灵;5.说出真空增压器在维持制动时的工作过程当制动踏板踩到某一位置不动时,制动主缸不再向辅助缸输送制动液,作用在辅助缸及控制阀活塞上的力为一定值;由于加力气室作用推动辅助缸活塞左移,右腔油压下降,此时控制阀活塞下移,使空气阀和真空阀双阀关闭,因而加力气室的压力差不变,对辅助缸活塞的推力不变,维持了一定的制动强度;6.试述汽车上装用防抱死装置对制动性能和操纵性能的意义;汽车上装用防抱死装置能充分利用轮胎和路面潜在的附着能力,全面地满足制动过程中汽车制动性能对制动系统的要求,在紧急制动时能防止车轮完全抱死,而处于纵向附着力最大、侧向附着力也很大的半抱死半滚动的运动状态;试验表明,装有自动防抱死装置的汽车,在制动时不仅有良好的防后轮侧滑能力,而且保持了较好的转向性能,汽车的制动减速度也有进一步提高,缩短了制动距离,同时使汽车操纵简便;7．ABS的全称是什么汽车上为什么采用ABS现代汽车ABS一般由哪几部分组成答：ABS全称是制动防抱死系统;当车轮抱死滑移时,车轮与路面间的侧向附着力将完全消失;如果是前轮转向轮制动到抱死滑移而后轮还在滚动,汽车将失去转向能力跑偏;如果是后轮制动到抱死滑移而前轮还在滚动,即使受到不大的侧向干扰力,汽车将产生侧滑甩尾现象;因此,汽车在制动时不希望车轮制动到抱死滑移,而是希望车轮制动到边滑边滚得滑动状态;试验表明,装有自动防抱死装置的汽车,在制动时防止车轮完全抱死,不仅有良好的防后轮侧滑能力,而且保持了较好的转向性能,汽车的制动减速度也有进一步提高,缩短了制动距离,同时使汽车操纵简便;ABS由轮速传感器、制动压力调节器和电子控制器组成;。

第十一章汽车制动系一、填空题1.汽车制动系一般至少装用二套各自独立的系统，即主要用于行车时制动的__________ 行车制动_______ 装置和主要用于_________ 停车______ 时制动的驻车制动装置。

2.行车制动装置按制动力源可分人力制动系统、动力自动系统和伺服制动系统_________ 三类。

3.按制动传动机构的布置形式，通常可分为单回路制动系______ 和_________ 两类。

其中双回路制动系提高了汽车制动的________ 安全性和可靠性。

4.车轮制动器主要由旋转机构、固定机构、张开机构、调整机构等四部分组成。

5.液力制动装置主要由制动主缸、制动轮缸、车轮制动器____ 、踏板、油管_________________________ 等组成。

6.车轮制动器按其制动时两制动蹄对制动鼓径向力是否平衡，可分为________ 、平衡式制动器_______ 和_______ 自增力式—制动器。

7.浮钳型盘式车轮制动器主要由轮毂、制动盘、制动钳、制动块、活塞、液压工作缸、密封圈、油管_____________ 等零件组成。

8.盘式车轮制动器活塞密封圈的作用是： ____________ 密封____________________ 、制动解除后活塞回位和自动调整制动间隙________________________ 。

9.双回路液力制动传动机构主要由 ___________ 双腔主缸、制动力调节器、管路_________ 等零件组成。

10.在采用增压伺服制动系统的汽车上，根据制动增压装置的力源不同，可分为________ 和_______ 气压增压伺服制动系统________ 两种。

11.在真空增压伺服制动传动装置中加装了由真空单向阀____ 、真空罐_________ 、真空增压器_____________ 和真空管路___________ 组成的真空增压装置；其真空增压器由辅助缸____ 、真空伺服气室 _______ 、真空伺服气室______________ 三部分组成。

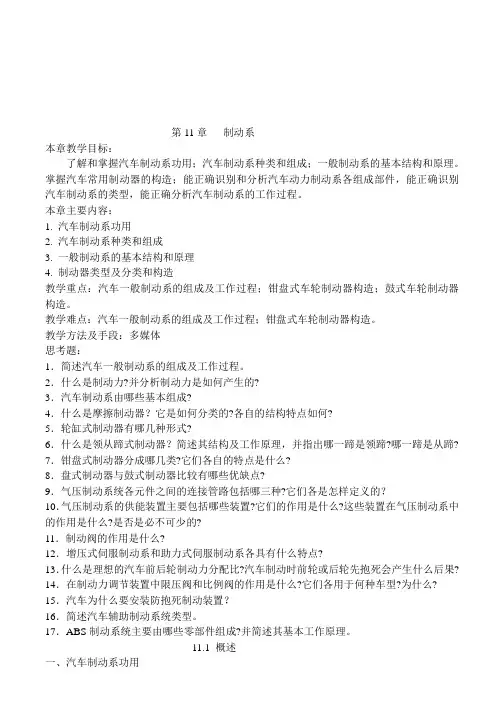

第11章制动系本章教学目标：了解和掌握汽车制动系功用；汽车制动系种类和组成；一般制动系的基本结构和原理。

掌握汽车常用制动器的构造；能正确识别和分析汽车动力制动系各组成部件，能正确识别汽车制动系的类型，能正确分析汽车制动系的工作过程。

本章主要内容：1. 汽车制动系功用2. 汽车制动系种类和组成3. 一般制动系的基本结构和原理4. 制动器类型及分类和构造教学重点：汽车一般制动系的组成及工作过程；钳盘式车轮制动器构造；鼓式车轮制动器构造。

教学难点：汽车一般制动系的组成及工作过程；钳盘式车轮制动器构造。

教学方法及手段：多媒体思考题：1．简述汽车一般制动系的组成及工作过程。

2．什么是制动力?并分析制动力是如何产生的?3．汽车制动系由哪些基本组成?4．什么是摩擦制动器？它是如何分类的?各自的结构特点如何?5．轮缸式制动器有哪几种形式?6．什么是领从蹄式制动器？简述其结构及工作原理，并指出哪一蹄是领蹄?哪一蹄是从蹄? 7．钳盘式制动器分成哪几类?它们各自的特点是什么?8．盘式制动器与鼓式制动器比较有哪些优缺点?9．气压制动系统各元件之间的连接管路包括哪三种?它们各是怎样定义的？10．气压制动系的供能装置主要包括哪些装置?它们的作用是什么?这些装置在气压制动系中的作用是什么?是否是必不可少的?11．制动阀的作用是什么?12．增压式伺服制动系和助力式伺服制动系各具有什么特点?13．什么是理想的汽车前后轮制动力分配比?汽车制动时前轮或后轮先抱死会产生什么后果? 14．在制动力调节装置中限压阀和比例阀的作用是什么?它们各用于何种车型?为什么? 15．汽车为什么要安装防抱死制动装置？16．简述汽车辅助制动系统类型。

17．ABS制动系统主要由哪些零部件组成?并简述其基本工作原理。

11.1 概述一、汽车制动系功用为了保证汽车安全行驶，提高汽车的平均行驶车速，以提高运输生产率，在各种汽车上都设有专用制动机构。

这样的一系列专门装置即称为制动系。

第十一章汽车制动系一、填空题1.汽车制动系一般至少装用二套各自独立的系统，即主要用于行车时制动的行车制动装置和主要用于停车时制动的驻车制动装置。

2.行车制动装置按制动力源可分人力制动系统、动力自动系统和伺服制动系统三类。

3.按制动传动机构的布置形式，通常可分为单回路制动系和双回路制动系两类。

其中双回路制动系提高了汽车制动的安全性和可靠性。

4.车轮制动器主要由旋转机构、固定机构、张开机构、调整机构等四部分组成。

5.液力制动装置主要由制动主缸、制动轮缸、车轮制动器、踏板、油管等组成。

6. 车轮制动器按其制动时两制动蹄对制动鼓径向力是否平衡，可分为非平衡式制动器、平衡式制动器和自增力式制动器。

7. 浮钳型盘式车轮制动器主要由轮毂、制动盘、制动钳、制动块、活塞、液压工作缸、密封圈、油管等零件组成。

8. 盘式车轮制动器活塞密封圈的作用是：密封、制动解除后活塞回位和自动调整制动间隙。

9. 双回路液力制动传动机构主要由双腔主缸、制动力调节器、管路等零件组成。

10. 在采用增压伺服制动系统的汽车上，根据制动增压装置的力源不同，可分为真空增压伺服制动系统和气压增压伺服制动系统两种。

11. 在真空增压伺服制动传动装置中加装了由真空单向阀、真空罐、真空增压器和真空管路组成的真空增压装置；其真空增压器由辅助缸、真空伺服气室、真空伺服气室三部分组成。

12. 气压增压伺服制动系统中气压增压器由辅助缸、气压伺服气室、控制阀三部分组成。

13. 气压增压装置是利用缩空气的压力与大气压力的压力差转变为机械推力而起助力作用的。

14. 常见的驻车制动器有鼓式和盘式两种。

15. 鼓式制动器旋转元件是制动鼓，盘式制动器的旋转元件是制动盘。

16. 近代汽车防抱制动系统一般包括轮速传感器、ECU 、制动压力调节器三部分。

三、判断题（正确打√、错误打×）1.最佳的制动状态是车轮完全被抱死而发生滑移时。

（×）2.一些简单非平衡式车轮制动器的领制动蹄摩擦片比从蹄摩擦片长，是为了增大领蹄与制动鼓的摩擦力矩。

第十一章汽车制动系一、填空题1.汽车制动系一般至少装用各自独立的系统，即主要用于时制动的装置和主要用于时制动的装置。

2有、和等。

141.按制动传动机构的布置形式，通常可分为和两类。

其中双回路制动系提高了汽车制动的。

3.车轮制动器主要由、、、等四部分组成。

4.液力制动装置主要由、、、、等组成。

5.制动力的大小不仅取决于的摩擦力矩，还取决于，而影响摩擦力矩的主要因素是、和等。

6.制动力最大只能，不可能超过。

7.评价制动性能的主要指标是、、，通常以来间接衡量汽车的制动性能。

8.当挂车与主车意外脱挂后，要求。

9.当汽车制动系部分管路失效时，其余部分制动性能应仍能保持，因此新车必须装置。

10.车轮制动器按其制动时两制动蹄对制动鼓径向力是否平衡，可分为、和制动器。

11.轮缸张开的简单非平衡式车轮制动器的制动蹄摩擦片与制动鼓的间隙规定一般为：上端mm，下端 mm，其大小可通过进行调整。

12.解放CA1092型汽车车轮制动器的蹄鼓间隙可通过进行调整，该间隙的规定值为：凸轮端 mm，支承销端 mm。

13.液力制动装置具有以下主要特点：、、、、。

14.浮钳型盘式车轮制动器主要由等零件组成。

15.盘式车轮制动器活塞密封圈的作用是：和。

二、解释术语1.正传动效率2.可逆式转向器三、判断题（正确打√、错误打×）1.一般载货汽车未专门设置导向机构。

（ ）2.解放CA1092型汽车后悬架的钢板弹簧是滑板式连接。

（ ）3.东风EQ1092型汽车后悬架的钢板弹簧是卷耳连接。

（ ）4.减振器在汽车行驶中出现发热是正常的。

（ ）5.采用独立悬架的车桥通常为断开式。

（ ） 6.钢板弹簧各片在汽车行驶过程中会出现滑移。

（ ） 7.安装越野车转向轮胎时，人字花纹尖端应与汽车前进的方向相反。

（ ） 8.现在一般汽车均采用高压胎。

（ ） 9.越野汽车轮胎的气压比一般汽车的高。

（ ） 10.轮胎的层数是指帘布层的实际层数。

（ ） 11.在良好的路面上行驶时，越野胎比普通胎耐磨。
