第十三章制动系故障诊断分析

诊断排除制动系统故障实操内容
诊断和排除制动系统故障是汽车维修中非常重要的一项任务。

以下是一些实操内容，用于诊断和排除制动系统故障：
1.观察外观：检查制动系统的各个组件是否有明显的损坏或异常情况。

包括制动盘、刹车片、制动鼓等。

2.检查制动液：检查制动液的液位和颜色。

如果液位过低或者液体呈现混浊或变黑，可能需要更换制动液。

3.刹车踏板感觉：测试刹车踏板的感觉和反应。

如果刹车踏板过于松弛或刹车力不够，可能存在刹车液压系统的问题。

4.刹车失灵测试：在安全的环境下进行刹车失灵测试，确认制动系统是否正常工作。

测试时需要注意安全，最好在专业人员指导下进行。

5.刹车线路检查：检查制动管路和软管是否有泄漏、磨损或损坏。

确保制动管路没有任何问题。

6.制动盘/刹车鼓检查：检查制动盘或刹车鼓的磨损程度和表面状态。

如果磨损过度或者表面不均匀，可能需要更换。

7.刹车片检查：检查刹车片的磨损程度。

如果刹车片厚度过低，可能需要更换。

8.刹车系统清洁：清洁制动系统的各个部件，包括制动盘、刹车片和制动鼓。

确保没有灰尘、油脂等杂质影响制动效果。

9.故障码读取：使用专业的故障码读取工具，读取车辆上可能存在的制动系统相关故障码。

根据故障码进行进一步的诊断和排除。

10.测试车辆制动性能：在安全的地方进行道路测试，测试车辆的制动性能，包括刹车距离、制动力等。

确保制动系统正常工作。

请注意，在处理制动系统故障时，安全是最重要的考虑因素。

如果您没有足够的经验和专业知识，请寻求专业技术人员的帮助。

1。

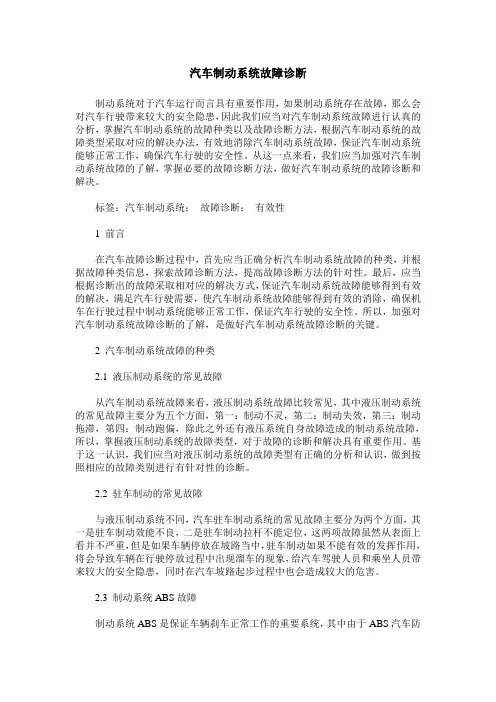

汽车制动系统故障诊断制动系统对于汽车运行而言具有重要作用，如果制动系统存在故障，那么会对汽车行驶带来较大的安全隐患，因此我们应当对汽车制动系统故障进行认真的分析，掌握汽车制动系统的故障种类以及故障诊断方法，根据汽车制动系统的故障类型采取对应的解决办法，有效地消除汽车制动系统故障，保证汽车制动系统能够正常工作，确保汽车行驶的安全性。

从这一点来看，我们应当加强对汽车制动系统故障的了解，掌握必要的故障诊断方法，做好汽车制动系统的故障诊断和解决。

标签：汽车制动系统；故障诊断；有效性1 前言在汽车故障诊断过程中，首先应当正确分析汽车制动系统故障的种类，并根据故障种类信息，探索故障诊断方法，提高故障诊断方法的针对性。

最后，应当根据诊断出的故障采取相对应的解决方式，保证汽车制动系统故障能够得到有效的解决，满足汽车行驶需要，使汽车制动系统故障能够得到有效的消除，确保机车在行驶过程中制动系统能够正常工作，保证汽车行驶的安全性。

所以，加强对汽车制动系统故障诊断的了解，是做好汽车制动系统故障诊断的关键。

2 汽车制动系统故障的种类2.1 液压制动系统的常见故障从汽车制动系统故障来看，液压制动系统故障比较常见，其中液压制动系统的常见故障主要分为五个方面，第一：制动不灵，第二：制动失效，第三：制动拖滞，第四：制动跑偏，除此之外还有液压系统自身故障造成的制动系统故障，所以，掌握液压制动系统的故障类型，对于故障的诊断和解决具有重要作用。

基于这一认识，我们应当对液压制动系统的故障类型有正确的分析和认识，做到按照相应的故障类别进行有针对性的诊断。

2.2 驻车制动的常见故障与液压制动系统不同，汽车驻车制动系统的常见故障主要分为两个方面，其一是驻车制动效能不良，二是驻车制动拉杆不能定位，这两项故障虽然从表面上看并不严重，但是如果车辆停放在坡路当中，驻车制动如果不能有效的发挥作用，将会导致车辆在行驶停放过程中出现溜车的现象，给汽车驾驶人员和乘坐人员带来较大的安全隐患，同时在汽车坡路起步过程中也会造成较大的危害。

汽车制动系统的故障诊断与维修制动系统是汽车重要的安全装置之一，对于行车安全至关重要。

然而，在长时间的使用过程中，制动系统可能会出现各种故障。

本文将介绍汽车制动系统的主要故障类型，并讨论其诊断与维修方法。

1. 轮胎与刹车盘磨损当汽车使用一段时间后，轮胎和刹车盘经常会存在磨损问题。

轮胎磨损不均匀会导致刹车失灵或制动不平衡，而刹车盘磨损严重则会影响制动效果。

此时，需要对轮胎和刹车盘进行检查，确定是否需要更换或修复。

如果轮胎磨损不均，则需要进行四轮定位，以确保刹车系统的正常工作。

2. 刹车液泄漏刹车液泄漏是常见的制动系统故障之一。

刹车液泄漏可能是由于刹车管路老化、密封圈老化或者刹车主缸损坏等原因引起的。

刹车液泄漏会导致制动踏板感觉异常、制动力减弱或完全失灵。

一旦发现刹车液泄漏，应及时检查管路、更换密封圈或者更换刹车主缸。

3. 刹车片磨损刹车片磨损是制动系统常见的故障之一。

磨损的刹车片会导致刹车效果不佳，甚至完全失灵。

检查刹车片磨损的方法是观察刹车片的厚度，一般情况下当刹车片厚度低于制造商规定的最小厚度时需要更换。

同时，还需要检查刹车片与刹车盘之间的间隙，若间隙过大则需要重新安装或更换刹车片。

4. 刹车系统过热长时间高速行驶或者制动频繁使用会导致刹车系统过热。

刹车系统过热会导致刹车失灵，严重情况下可能引起刹车盘变形。

因此，在行驶过程中要避免长时间高速行驶或者连续制动使用。

如果出现刹车系统过热的情况，应及时停车静置，等待刹车系统冷却后再行驶。

5. ABS故障ABS（防抱死制动系统）是现代汽车必备的安全装置之一，但是ABS也可能出现故障。

ABS故障会导致制动失灵、刹车不稳定，甚至出现抱死现象。

要诊断ABS故障，需要使用专用的诊断仪器连接车辆，读取故障码以确定具体问题，并进行相应维修或更换零件。

6. 制动系统保养为了保证汽车制动系统的正常运行，定期的保养是必要的。

保养包括清洁刹车片与刹车盘、更换刹车油、检查刹车管路和密封圈的状况等。

汽车制动系故障检测诊断汽车是现代社会不可或缺的交通工具，但汽车的安全系数是我们每个车主需要时刻关注的问题。

其中，制动系统的安全性非常重要。

制动系统故障可能导致车辆制动能力减小或完全失效，给驶车人和行人带来极大危害。

因此，了解汽车制动系故障检测诊断方法是非常必要的。

一、故障类型及特征汽车制动系统的故障类型较多，不过一般来说，制动失败、制动失效、高低制动力不均匀、刹车踏板“软”或“硬”等故障是比较常见的。

这些故障能够对车辆的安全性造成较大影响，因此，在碰到类似问题时，我们应该及时进行检修。

二、诊断方法在汽车制动系统的故障诊断中，一般采用以下四种方法：1. 观察法通过对照车辆制动系统正常工作特征，观察汽车制动系统异常现象，初步判断故障原因。

2. 耳朵法运用听觉感知判断汽车制动系统故障。

例如，制动时听到刺耳的噪音或摩擦声等异常情况，都可以通过声音判断故障原因。

3. 触摸法通过手感、手触汽车制动系统的各个部位，判断是否存在异常。

例如，检查制动系统管路是否有裂痕、触摸制动卡钳压盘是否松动等方式，可以初步判断故障原因。

4. 测量法通过相关工具，对汽车制动系统进行测量，确切地判断故障原因。

例如，测量制动片剩余厚度、测量制动片磨损量等方式，可以非常准确地诊断故障原因。

三、故障检修一旦发现汽车制动系统故障，及时处理是非常重要的。

故障检修可分为以下几个步骤：1. 判断故障原因根据观察、耳朵、触摸、测量等方式，确定故障原因并排除故障。

2. 更换零部件施工人员根据具体情况，更换受损部件。

例如，更换制动片、更换刹车油管道等。

3. 清洗清洗制动系统内部的杂质，保持制动系统的清洁状态。

4. 排气排放制动系统中的气体，保证制动系统压力平衡和通畅。

四、预防故障发生除了在故障发生时及时更换受损部件，预防故障发生也非常必要。

为此，我们应该定期进行维护保养、检查制动片、替换刹车油、打蜡增加刹车灵敏度等。

总之，汽车制动系统的安全性是大家普遍关心的问题，因此，了解汽车制动系统的故障检测诊断方法，可以帮助我们及时发现并处理故障，以保证行驶安全。

制动系统的故障诊断及案例分析制动系统是汽车重要的安全装置之一，其主要功能是控制和调节车辆的速度，确保车辆行驶中的安全。

然而，由于长时间使用、频繁使用或者使用环境恶劣等原因，制动系统可能会出现各种故障，对车辆的行驶安全产生威胁。

因此，及时准确地诊断和解决制动系统故障至关重要。

本文将从制动系统故障的常见原因、诊断方法以及案例分析等方面进行探讨。

首先，我们来看一下制动系统故障的常见原因。

制动系统故障的原因可以分为机械故障和液压故障两部分。

机械故障主要包括制动器片磨损过度、制动器片变形、制动器片与刹车盘之间存在异物、制动器锈蚀以及制动力传递不良等。

这些故障的表现通常是制动失灵、刹车感不敏感等现象。

液压故障主要表现为制动油泵故障、制动液老化或者泄漏等。

这些故障会导致制动系统的工作效果下降，甚至完全失效。

因此，定期检查和更换制动油是非常重要的。

接下来，我们来探讨一下制动系统故障的诊断方法。

制动系统故障的诊断可以通过以下几种方法进行：首先，通过观察制动踏板的行程和感觉来判断是否存在制动系统故障。

如果踏板行程过长，或者踏板感觉异常，通常是制动系统故障的表现。

此时需要及时检查制动片、刹车盘以及制动液等。

其次，通过检查制动系统的工作是否平稳来判断是否存在制动系统故障。

制动时是否有异响、抖动或者不平稳的现象，都可能是制动系统故障的表现。

此时需要检查制动器的磨损情况，以及刹车盘是否变形等。

另外，通过检查刹车液的情况来判断是否存在制动系统故障。

刹车液老化或者泄漏可能引起制动系统故障。

因此，及时检查刹车液的容量和质量是很重要的。

如果发现刹车液量不足或者质量下降，应及时更换。

最后，通过使用专用的OBD（On Board Diagnostic）设备来进行制动系统故障的诊断。

现代汽车通常都配备有OBD系统，可以帮助快速定位和解决制动系统故障。

使用OBD设备可以读取故障码，并根据故障码进行相应的维修和调整。

除了以上的常规诊断方法，还有一些特殊的案例需要特别关注。

汽车制动系统的故障诊断与排除汽车制动系统是汽车中非常重要的一个组成部分，为驾驶者提供了安全保障。

但是随着车辆使用时间的逐渐增长，制动系统可能会出现一些故障，如制动失效、制动力不足等问题，这些问题势必会对车辆的安全产生重大影响。

因此，了解汽车制动系统的故障诊断原理及排除方法对车主来说尤为必要。

一、故障诊断1. 制动灯亮当制动灯点亮时，表明制动系统可能存在故障。

这时需要检查刹车液是否缺少，若刹车液缺量过大，则说明可能存在泄漏问题。

另外可能是制动系统传感器故障，或是因制动器磨损过度所导致的。

2. 制动失效若汽车制动失效，很有可能是管路泄漏问题。

此时车主需要检查制动管路的密封性，以及制动管路周围有无液体渗漏现象。

若是新车，有可能是刹车调整不当导致制动失效。

若车辆长时间未使用，刹车片与制动盘之间极有可能在接触面积上生锈，这种情况下就会出现制动失效现象。

3. 刹车噪声大当汽车制动损耗过大或是制动器破损，就会导致刹车噪声变大。

同时，制动器的鼓形变形，或是制动器与制动器鼓之间卡住了某个金属碎片，也会导致刹车噪声变大。

4. 制动力不足制动力不足，有可能是液压系统信号不足，也有可能是制动器油压不足。

此时需要检查制动系统的液压、气压、电量是否达标。

另外，当制动器鼓的表面耗损率很大，就会严重影响制动器的制动效果。

二、排除方法首先要检查刹车液是否缺少，及是否有泄漏现象。

检查刹车管路、制动泵、制动器等，如果未检查出问题，就要考虑制动器传感器故障的问题。

如果是因制动器磨损过度所导致的，就要更换制动器及刹车片。

刹车噪声大的问题，首先要检查制动器的损耗程度。

若制动器已经过度损耗，则需要及时更换制动器及刹车片。

如果是制动器鼓的表面变形，或是经常遭受尘土、雨水的冲击，也需要进行检查。

制动力不足的原因比较复杂，需要通过逐一排查才能找出问题所在。

首先需要检查液压系统的液压、气压、电量是否达标。

如果液压系统工作正常，则需要检查制动器的油压是否到位。

车辆制动系统故障诊断与修复方法总结车辆制动系统作为车辆安全的重要组成部分，其正常运行对驾驶员的操作和乘客的乘坐安全至关重要。

然而，由于长时间的使用和各种外部因素的影响，制动系统故障难以避免。

因此，正确诊断和及时修复车辆制动系统故障至关重要。

本文将对车辆制动系统故障的诊断与修复方法进行总结。

一、故障诊断1. 刹车失灵若发现车辆在刹车时刹车失灵，首先应注意刹车液位是否正常。

如果液位正常，可能是刹车泵失效，需要更换刹车泵。

如果液位较低，可能是刹车管道泄漏，需要检查刹车管路并更换密封件。

2. 刹车抱死当车辆在刹车时出现抱死现象，可能是刹车片、刹车盘磨损导致。

此时需要检查刹车片和刹车盘是否需要更换。

另外，刹车油道阻塞也可能导致刹车抱死，需要清洗刹车系统并更换刹车油。

3. 刹车异响刹车时出现尖锐的噪音可能是刹车片磨损严重，需要更换刹车片。

如果噪音像是摩擦声，有可能是刹车系统部件之间的摩擦不足，需要润滑相关部件。

此外，刹车鼓和刹车盘之间的间隙过大也可能引起异响，需要调整刹车鼓、盘间隙。

4. 刹车踏板松弛踩下刹车踏板后感觉松弛，可能是刹车片磨损严重，需要更换刹车片。

另外，刹车系统中的空气进入也可能导致踏板松弛，需要进行刹车系统排气。

二、故障修复1. 更换刹车片和刹车盘如果刹车片和刹车盘磨损严重，需要及时更换。

首先使用工具卸下刹车片，然后将新刹车片安装到刹车卡钳上。

接下来，使用刹车活塞回位工具将刹车活塞压缩，并重新安装刹车卡钳。

2. 更换刹车泵如果发现刹车泵失效，需要更换刹车泵。

首先使用适当工具卸下原刹车泵，然后安装新的刹车泵。

接下来，使用专用工具将刹车泵充满刹车油并排出空气。

3. 清洗刹车系统与更换刹车油如果刹车系统中有杂质或刹车油道堵塞，需要进行刹车系统清洗并更换刹车油。

首先卸下刹车管道，然后使用专用清洗剂清洗刹车系统。

清洗干净后，重新连接刹车管道并充入新的刹车油。

4. 调整刹车鼓、盘间隙如果刹车鼓或刹车盘与制动部件之间的间隙过大，会导致刹车失效或异响。

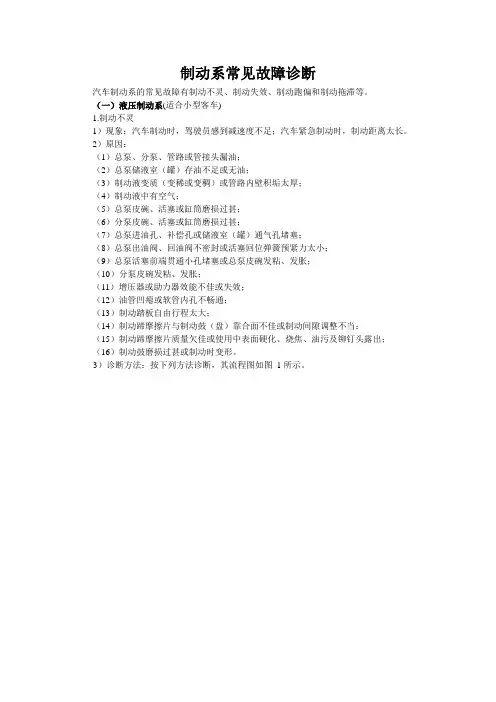

制动系常见故障诊断汽车制动系的常见故障有制动不灵、制动失效、制动跑偏和制动拖滞等。

（一）液压制动系(适合小型客车)1.制动不灵1）现象：汽车制动时，驾驶员感到减速度不足；汽车紧急制动时，制动距离太长。

2）原因：（1）总泵、分泵、管路或管接头漏油；（2）总泵储液室（罐）存油不足或无油；（3）制动液变质（变稀或变稠）或管路内壁积垢太厚；（4）制动液中有空气；（5）总泵皮碗、活塞或缸筒磨损过甚；（6）分泵皮碗、活塞或缸筒磨损过甚；（7）总泵进油孔、补偿孔或储液室（罐）通气孔堵塞；（8）总泵出油阀、回油阀不密封或活塞回位弹簧预紧力太小；（9）总泵活塞前端贯通小孔堵塞或总泵皮碗发粘、发胀；（10）分泵皮碗发粘、发胀；（11）增压器或助力器效能不佳或失效；（12）油管凹瘪或软管内孔不畅通；（13）制动踏板自由行程太大；（14）制动蹄摩擦片与制动鼓（盘）靠合面不佳或制动间隙调整不当；（15）制动蹄摩擦片质量欠佳或使用中表面硬化、烧焦、油污及铆钉头露出；（16）制动鼓磨损过甚或制动时变形。

3）诊断方法：按下列方法诊断，其流程图如图1所示。

2.制动失效1）现象：踩下制动踏板，车辆不减速，即使连续几脚制动也无明显减速作用。

2）原因：（1）总泵内无制动液；（2）总泵皮碗严重破裂或制动系有严重泄漏之处；（3）制动软管或金属管断裂；（4）制动踏板至总泵的连接脱开。

3）诊断方法：按下列方法诊断，其流程图如图2所示。

3.制动跑偏1）现象：汽车制动时，车辆行驶方向发生偏斜；紧急制动时，车辆出现扎头或甩尾现象。

2）原因：（1）左、右车轮制动蹄摩擦片材料不一或新旧程度不一；（2）左、右车轮制动蹄摩擦片与制动鼓（盘）的靠合面积不一、靠合位置不一或制动间隙不一；（3）左、右车轮分泵的技术状况不一，造成起作用时间不一或张开力大小不一；（4）左、右车轮制动蹄回位弹簧拉力不一；（5）左、右车轮轮胎气压不一、直径不一、花纹不一或花纹深度不一；（6）左、右车轮制动鼓的厚度、直径、工作中的变形程度和工作面的粗糙度不一；（7）单边制动管路凹瘪、阻塞或漏油；（8）单边制动管路或分泵内有气阻；（9）单边制动蹄与支承销配合紧或锈污；（10）车架车桥在水平平面内弯曲、车架两边的轴距不等或前钢板弹簧刚度不等。

汽车制动系统常见故障诊断与维修
随着汽车在日常生活中的广泛使用，制动系统的安全性变得越来越重要。

若要保证汽车制动系统的稳定和安全运行，必须对一些常见的故障进行正确的诊断和维修。

制动失效
制动失效是一种比较常见的问题。

造成制动失效的原因可能是制动片磨损或气泡进入了制动液中。

正确的解决方法是更换制动片或更换制动液。

但是，在更换制动液时必须小心，因为如果不正确地放气，会导致气泡进入制动液中。

制动异响
另一种常见的问题是制动异响。

制动异响通常是由于制动片老化、制动片材料不适当或制动片表面不平整等原因引起的。

解决方法包括更换制动片或研磨制动片表面。

制动卡滞
制动卡滞是一种更为严重的问题，会导致刹车失灵。

制动卡滞通常是由于制动器因长期不使用而生锈。

解决方法是拆卸制动器并用砂纸或钢丝刷清洁制动器表面，然后再涂一层润滑油。

总之，定期检查和维护汽车的制动系统是至关重要的。

尽早发现故障，正确地诊断和解决问题，可以大大提高汽车行驶时的安全性。
