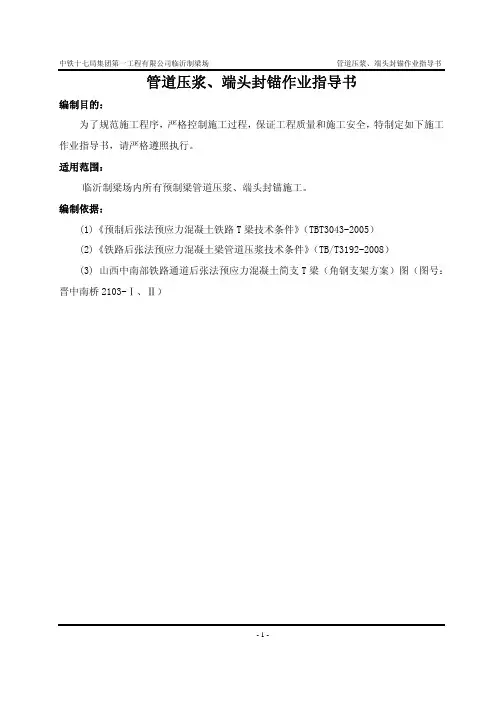

管道压浆、端头封锚作业指导书编制目的：为了规范施工程序，严格控制施工过程，保证工程质量和施工安全，特制定如下施工作业指导书，请严格遵照执行。
适用范围：临沂制梁场内所有预制梁管道压浆、端头封锚施工。
编制依据：(1)《预制后张法预应力混凝土铁路T梁技术条件》（TBT3043-2005）(2)《铁路后张法预应力混凝土梁管道压浆技术条件》（TB/T3192-2008）(3) 山西中南部铁路通道后张法预应力混凝土简支T梁（角钢支架方案）图（图号：晋中南桥2103-Ⅰ、Ⅱ）- 1 -1 总体工艺T梁设计为后张法预应力简支梁，在梁体终张拉工序完成24小时后，48小时前进行真空压浆操作，压浆材料采用M50高标号水泥浆，压浆设备主要由真空泵和压浆泵组成，首先用真空泵在一端将孔道内抽成真空状态，从另一端连续稳压将孔道压浆密实。
2 资源设备2.1 机械设备物资部根据压浆数量选择合适的压浆设备，本场采用无锡华群机械有限公司用JS-300 型高速搅拌压浆台车。
主要参数见下表：JS300型号高速搅拌压浆台车主要设计参数高速搅拌部分 低速搅拌部分搅拌转速1000 rpm计量精度优于1%进料容量2×0.4 m3单次搅拌量150~400kg搅拌电机型号：Y2－160M-6E，功率：7.5 kW 搅拌转速70 rpm储料筒容量0.5 m3储料电机型号：Y2－132M－4E，功率：5.5 kW 水泵电机型号40JDB-12压浆泵行走轮规格650－16最大拖行速度20 km/h外形尺寸（长×宽×高） 3100×1900×1800mm2.2 人员管道压浆用施工人员7人，其中上料2人、控制开关1人、梁体两端换管各1人、开真空机1人（兼一段换管）、梁体两端清洗管道接头2人；技术人员2人检查采料情况、上料情况、浆体搅拌情况、进出浆口浆液浓度、压力、持压时间，质检人员1名，对压浆全过程进行监控；试验人员2名，出具配合比通知单，检查流动度、泌水率、并做压浆试件。
前言本作业指导书在编制过程中认真贯彻了“充实内容、严格程序、强化检查、明确职责，方便操作”的原则，细化了赣深铁路江西段箱梁预制工程施工要求、技术标准和质量标准，体现了科学性和可操作性。
本作业指导书主要针对后张法预应力混凝土简支箱梁预制过程中压浆封锚工序施工的重点、难点、质量控制点进行了更为详细的说明，对于施工具有指导性的作用，将施工过程中的关键工序和客运专线的技术要求结合到实际的施工中，使施工做到有据可依、有章可循。
本作业指导书发布后，各部门、各工班应认真学习和贯彻，在执行过程中积极运用新技术、新材料、新工艺不断提高产品质量，并将合理化建议提交梁场工程技术部。
本作业指导书在执行过程中，若发现与规范、标准有冲突时，以现行国家标准和铁路行业标准为准；并及时将情况上报梁场工程技术部，工程技术部对确认的结果以“文件更改通知单”的形式及时通知所有作业指导书持有者。
压浆封锚工程作业指导书目录一、编制目的 (1)二、合用范围 (1)三、编制依据 (1)四、压浆 (1)4.1 施工前准备 (2)4.2 浆体拌制 (2)五、封锚 (5)六、防水层涂刷 (5)七.安全及环保要求 (7)7.1 安全要求 (7)7.2 环保要求 (7)压浆封锚工程作业指导书一、编制目的对公司赣州制梁场后张法预应力混凝土简支箱梁压浆封锚工序施工进行控制，满足现行相关标准和质量要求。
二、合用范围公司赣州制梁场预制箱梁压浆封锚工程作业。
三、编制依据1 《高速铁路预制后张法预应力混凝土简支梁》 (TB/T3432-2022)2 《铁路混凝土工程施工质量验收标准》 (TB10424-2022)3 《高速铁路桥涵工程施工质量验收标准》 (TB 10752-2022)4 《高速铁路桥涵工程施工技术规程》 (Q/CR9603-2022)5 《铁路混凝土工程施工技术规程》 (Q/CR9207-2022)6 《钢筋焊接及验收规程》 (JGJ18-2022)7 《铁路后张法预应力混凝土梁管道压浆技术条件》 (QC-R 409-2022)8《时速 350 公里高速铁路预制无砟轨道后张法预应力混凝土简支箱梁(双线)》(通桥(2022)2322A- Ⅱ-1)9《时速 350 公里高速铁路预制无砟轨道后张法预应力混凝土简支箱梁(双线)》(通桥(2022)2322A- Ⅴ-1)10 赣州制梁场《工艺细则》四、压浆预应力筋终张拉完成后，在 24 小时后， 48 小时内进行管道真空辅助压浆。
注：“★”为关键质量控制点2.技术要求①终张拉完成后，在24小时内检查滑、断丝情况符合规范规定，切割钢绞线后外露30～40mm→清除锚座面、密封槽及装配螺孔内的水泥浆→密封锚头→压浆前准备工作→抽真空及配置浆液→压浆→停抽真空和保压→工后清理→封锚后张预制梁终拉完成后，在24h～48h内进行管道真空辅助压浆。
压浆时及压浆后3d内，梁体及环境温度不得低于5℃。
②孔道压浆采用经铁路总公司鉴定的高性能无收缩防腐灌浆剂,浆体强度等级M50,抗折强度≥10 Mpa。
③压浆用的原材料（P.O42.5水泥、灌浆剂、水）的称量允许误差为±1%。
压浆材料及施工工艺应满足《客运专线预应力混凝土预制暂行技术条件》和《铁路后张法预应力混凝土梁管道压浆技术条件》的各项规定。
④严禁掺入氯化物或其它对预应力筋有腐蚀作用的外加剂。
⑤预应力筋穿入孔道后，除张拉过程外，均应对锚具与锚垫板、锚具与钢绞线间缝隙以及锚垫板上的排气孔均密封严密，防止雨水、养护洒水及空气中水气进入孔道锈蚀钢绞线。
⑥梁体压浆封端之前，先将承压板表面的黏浆和锚环外面上部的灰浆铲除干净；对锚具与锚垫板之间的交接缝用聚氨酯防水涂料进行防水处理。
⑦封锚采用P.O42.5水泥净浆,压浆完成后将其凿除,采用C50无收缩混凝土进行封端。
⑧预应力管道压浆采用真空辅助压浆工艺；压浆泵采用连续式；同一管道压浆连续进行，一次完成。
必须确认出浆浓度与进浆浓度一致时，方可封闭保压。
浓度一致的判断，以浆体稠度试验确定。
压浆前管道真空度稳定在-0.06～-0.08Mpa之间；浆体注满管道后，在0.5～0.6Mpa下持压3min；压浆最大压力不宜超过0.6Mpa。
⑨水泥浆搅拌结束后采用连续式压浆机连续压浆，搅拌至压入管道的时间间隔不超过40min。
⑩梁体两端设专人通过对讲机进行有效联系，确保两端正常操作。
★3. 施工工艺压浆前，锚具外面的预应力筋间隙用P.O42.5水泥净浆填塞封锚，强度达到可压浆要求后，将管道内的杂物冲洗干净，并使用不含油的压缩空气将孔道的所有积水吹出。
目录1.目的 (1)2.适用范围 (1)3.编制依据 (1)4.作业准备 (1)4.1技术准备 (1)4.2人员配备 (1)4.3机械配备 (2)4.4材料 (2)4.5试验 (2)5.技术要求 (3)5.1 原材料要求 (3)5.3 各个环节的技术指标及标准 (3)6.施工工艺流程 (3)7.施工要求 (5)7.1施工准备 (5)7.2施工工艺 (5)7.2.1水泥浆的配制 (5)7.2.2 压浆 (6)7.2.3 封锚 (6)7.2.4凿毛 (7)7.2.5封锚钢筋 (7)7.2.6封锚混凝土的浇筑 (7)7.2.7混凝土的养护及涂刷防水涂料 (7)8.劳动组织 (7)9.材料要求 (8)10.设备机具配置 (8)11.质量控制及检验 (8)11.1质量控制 (8)11.2质量检验 (8)12.安全及环保要求 (9)12.1安全要求 (9)12.2环保要求 (9)预制简支箱梁管道压浆、封锚作业指导书1.目的规范中铁十局集团第二工程有限公司南宁制梁场后张法预应力混凝土双线简支箱梁管道真空压浆工艺、操作要点、质量标准，规范管道真空辅助压浆、封锚作业。
2.适用范围适用于中铁十局集团第二工程有限公司南宁制梁场后张法预应力混凝土双线简支箱梁管道压浆、封锚作业。
3.编制依据《时速250公里客运专线有砟轨道预制后张法预应力混凝土简支整孔箱梁（双线、单箱单室）跨度31.5m（直、曲线）线间距4.6m 图号：通桥（2009）2229-Ⅰ》《时速250公里客运专线有砟轨道预制后张法预应力混凝土简支整孔箱梁（双线、单箱单室）跨度23.5m（直、曲线）线间距4.6m 图号：通桥（2009）2229-Ⅱ》《客运专线预应力混凝土预制梁暂行技术条件》（铁科技[2004]120号）《铁路后张法预应力混凝土梁管道压浆技术条件》（TB/T3192-2008）《客运专线高性能混凝土暂行技术条件》（科技基[2005]101号）4.作业准备4.1技术准备作业前组织技术人员认真学习、熟悉施工图纸，说明有关技术问题，熟悉规范和技术标准。
压浆、封端作业指导书1 适用范围本工艺适用于中铁二十五局集团第一工程有限公司于都制梁场预制后张法简支T梁压浆及封锚工程施工。
2 作业内容本工艺作业内容主要包括：施工准备、拌浆工艺、压浆工艺、封锚等。
34 人员及机械设备配置管道压浆及封端作业班组配备足够作业人员，配备的主要机械设备包括:高速搅拌压浆台车（DYJ-G700A）、混凝土压浆泵。
5 压浆前的准备工作5.1 预应力终张24小时后复查，确认钢绞线无回缩、滑丝、断丝时，根据工程部下发的切丝、压浆、封端通知单，对多余钢绞线进行切割、压浆、封端，割丝处距离夹片外35±5mm。
切割钢绞线时，用砂轮机切割，严禁用电弧切割钢绞线。
5.2 检查预施应力的锚固情况，如有不良现象，立即采取措施处理，处理好后方可压浆，并检查封锚情况，是否达到强度，不得漏浆。
5.3 清除孔道内的杂物和积水。
如管道内杂物未冲洗干净，管道不流畅，或管道孔道未修补，不得压浆。
5.4 压浆前检查各种压浆设备并试运转，情况良好、输浆管畅通、状况正常后方可使用，水泥和压浆剂必须分别堆放整齐，并标注清楚，同时做到下点上盖。
5.5 管道压浆前，由试验室事先对采用的压浆料进行试配，在配置浆体拌和物时，水泥、管道压浆剂、水等各种材料的称量准确到±1％(均以质量计)。
水胶比为0.33，经试验室验证试验，浆体性能各项质量指标均满足表5-1要求后方可使用。
计量器具均经法定计量检定合格，且在有效期内使用。
压浆料设计配合比表表5-15.6 施工设备5.6.1 本梁场采用DYJ-G700A型全自动高速搅拌台车机械拌料，搅拌机的转速不低于1000r/min，浆液的最高线速度限制在15m/s。
压浆机采用连续式压浆泵。
其压力表最小分度值不大于0.1MPa,最大量程必须使实际工作压力在其25%～75%的量程范围内。
5.6.2 采用真空辅助压浆工艺，真空泵必须能达到0.092MPa的负压力。
5.6.3 压浆料进入储料罐时，须经过过滤网，过滤网空格不大于3mm×3mm。
压浆、封锚作业指导书1 目的为了明确箱梁预应力孔道压浆及梁体封锚作业的工艺流程、操作要点和相应的工艺标准，特编制此作业指导书以指导、规范压浆及梁体封锚作业施工，以确保施工质量。
2资源配置2.1 机械设备机械设备配置表2.2 人员压浆作业的施工人员必须是经过培训且考试合格、富有经验的熟练技术工人，操作手必须持证上岗，并且要求具备较高的质量意识和高度的责任心，每班作业人员不得少于10人，并且有备用人员。
2.3 材料和压浆工具2.3.1原材料的选用2.3.1.1压浆原材料的选用①原材料应有供应商提供的出厂检验合格证书，并应按有关检验项目、批次规定，严格实施进场检验。
②水泥采用性能稳定、强度等级不低于42.5级的低碱普通硅酸盐水泥，其各项技术指标与梁体砼用水泥相同。
③为减小水泥浆的泌水率、收缩率，提高水泥浆和砼的早期强度，我场水泥浆外加剂采用高效减水剂、微膨胀剂、矿物掺和料等组成的压浆剂，掺量为由实验报告确定。
④压浆材料中不得含有高碱膨胀剂(总碱量不得超过0.75％)或铝粉为膨胀源的膨胀剂。
严禁掺入含氯盐类、亚硝酸盐类或其它对预应力筋有腐蚀作用的外加剂。
⑤压浆料或压浆剂中氯离子含量不得超过胶凝材料总量的0.06％。
表1 Ⅰ级粉煤灰技术要求表2 矿渣粉技术要求表3 硅灰技术要求氯离子含量2.3.1.2 封锚原材料选定依据规范标准，梁体封锚混凝土采用C50干硬性补偿收缩混凝土。
原材料使用情况除增加抗裂膨胀防水剂，其它与梁体砼相同。
2.3.2压浆设备2.3.2.1 搅拌机的转速不低于1000r/min，浆叶的最高线速度限制在15m/s以内。
浆叶的形状要与转速相匹配，并能满足在规定的时间内搅拌均匀的要求。
2.3.2.2 压浆机采用连续式压浆泵。
其压力表最小分度值不大于0.1MPa。
最大量程要使实际工作压力在其25%—75%的量程内。
2.3.2.3 储料罐要带有搅拌功能。
2.3.2.4 我场选用真空辅助压浆工艺。
压浆及封锚作业指导书一、目的规范中铁十九局集团第二工程有限公司海林梁场后张法预应力混凝土简支箱梁孔道真空压浆工艺、操作要点、质量标准，规范孔道真空辅助压浆、封锚施工。
二、适用范围使用于中铁十九局集团第二工程有限公司海林梁场后张法预应力混凝土简支箱梁终张拉后管道压浆、封锚施工。
三、资源配置1、人员设置压浆、封锚作业工班人员配备表压浆、封锚作业工班主要设备配备表张拉完成24h后，切割钢绞线后外露30-40mm→清除锚座面、密封槽及装配螺孔内的水泥浆→密封锚头→压浆前准备工作→抽真空及配置浆液→压浆→停抽真空和保压→工后清理→封锚。
1、真空辅助压浆原理：压浆前，先用真空泵抽吸预应力孔道中的空气，使孔道的使真空度稳定在-0.06～-0.08MPa之间,然后在孔道另一端用压浆泵以一定的压力将搅拌好的水泥浆体压入预应力孔道并产生一定的压力。
由于孔道内只有极少量空气,浆体中很难形成气泡；同时,由于孔道内和压浆泵之间的正负压力差,大大提高孔道内浆体的饱满和密实度。
而且在水泥浆中,由于降低水灰比,添加专用的外加剂,从而减少浆体的离析、析水和干硬收缩，同时提高浆体的强度。
2、准备工作：①预应力筋终张拉完成24h后观测无滑丝断丝现象后，并在48h内进行管道真空辅助压浆。
②压浆前用高压风清理管道，排除孔内杂物，保持孔道畅通、湿润、清洁。
③张拉结束，锚外钢束切除后，用第3代压浆封端装置（使用钢管将锚具和锚头都套住，钢管头用钢板封堵住，钢板用螺杆固定在锚垫板上；为确保封闭严实，在钢管与锚垫板、钢管与钢板的连接处都装上一层橡胶垫。
）封堵锚头，然后进行压浆。
④压浆前的准备工作包括安装真空泵机组、抽真空端的开关、抽气管道、压力表、排浆阀及普通压浆系统，同时对管道密封情况进行检查。
保证压浆机具运行状态良好，配件数量充足，各输浆管道要有良好的通畅性和密封性。
⑤拌和水泥浆的搅拌机应有足够的容量。
⑥具备压浆条件：a、所用材料、配件符合要求，并经检验确认合格。
新建郑州至万州铁路河南段站前工程ZWZQ-3标段-桥涵工程编号：QHZDS-11预制箱梁压浆施工作业指导书单位中铁七局集团有限公司郑万铁路河南段项目部编制：审核：批准：2016年 5 月 10 日发布 2016年 5 月 10 日实施目录1.目的 ....................................................................................... - 2 -2.适用范围 ................................................................................ - 2 -3.编制依据 ................................................................................ - 2 - 4作业准备 ................................................................................ - 2 - 5.技术要求 ................................................................................ - 3 -7.施工要求 ................................................................................ - 4 -8.劳动组织 ................................................................................ - 8 -9.材料要求 ................................................................................ - 8 -10.设备机具配置....................................................................... - 9 -11.质量控制及检验.................................................................... - 9 -12.安全及环保要求.................................................................. - 10 -预制简支箱梁管道压浆、封锚作业指导书1.目的规范中铁七局集团郑万铁路河南段ZWZQ-3标段制梁场后张法预应力混凝土双线简支箱梁管道真空压浆工艺、操作要点、质量标准，规范管道真空辅助压浆、封锚作业。
目录1 适用范围 (1)2 作业准备 (1)2.1 作业检查 (1)3 技术要求 (1)4 工艺流程 (2)5 施工要求 (2)5.1 压浆设备 (2)5.2 压浆前的准备工作 (2)5.3 压浆 (3)5.4 封锚 (6)5.5 梁端防水 (7)6 劳动组织 (8)6.1 人员配备 (8)7 材料要求 (8)8 设备机械配置 (9)9 质量控制及检验 (10)10 安全及环保要求 (10)压浆、封锚、梁端防水作业指导书1 适用范围本作业指导书适用于制梁场后张法预应力混凝土简支箱梁钢绞线终张拉后的孔道压浆、封锚及梁端防水施工。
2 作业准备2.1 作业检查（1）预应力筋终张拉完24h后，且全梁断丝、滑丝总数不得超过钢绞线总数的0.5%，并不得位于同一侧，且一束内断丝不超过一丝后，即可进行锚外钢绞线切割。
钢绞线切割处距锚具30～40mm，钢绞线只能使用砂轮片切割，切割不得对锚具造成损害。
在终张完成48h内进行管道真空辅助压浆。
（2）压浆前应排除孔内杂物，保持孔道畅通、湿润、清洁。
（3）张拉结束，锚外钢束切除后用压浆罩封堵锚头。
（4）压浆前的准备工作包括安装真空泵机组、抽真空端的开关、抽气管道、压力表、空气滤清器、排浆阀及普通压浆系统，同时对管道密封情况进行检查。
保证压浆机具运行状态良好，配件数量充足，各输浆管道要有良好的通畅性和密封性。
（5）拌和水泥浆的搅拌机应有足够的容量。
3 技术要求（1）真空度达到要求真空度的实现关键在于密封工作，在锚头位置的密封必须细致。
压浆前管道真空度稳定在-0.06MPa～-0.08Mpa之间；浆体注满管道后，在0.50MPa～0.60Mpa下持压3min。
（2）准备工作要充分准备工作必须充分，指挥协调有序。
各道工序衔接娴熟顺利，尤其是抽真空、注浆、关阀、停抽真空、排浆、关阀、保压工作必须流畅，阀门的操作不得随意，要及时、迅速，以保证负压状态压浆和足够的保压阶段。
这样浆体才能充满所有的间隙，浆体才能致密，达到高强度、高致密性要求。
预制梁管道压浆、封端施工作业指导书1、目的和使用范围1.1、目的为规范永兴制梁场预应力管道压浆工艺的程序及要求、严格控制施工工艺、保证施工质量，杜绝各种不符合规范、标准的情况的发生。
特制定本作业指导书。
1.2、使用范围本指导书适用于中铁五局武广客运专线XXTJⅣ标永兴制梁场的31.5m（23.5m）无碴轨道后张法预应力混凝土双线简支箱梁预应力管道的压浆、封端工序。
2、编制依据2.1、《客运专线桥涵工程施工质量验收暂行标准》（铁建设[2005]160号）2.2、《铁路混凝土工程施工质量验收补充标准》（铁建设[2005]160号）2.3、《客运专线预应力混凝土预制梁暂行技术条件》（铁科技[2004]120号）2.4、《铁路混凝土工程施工技术指南》（TZ210--2005）的要求。
2.5、《无碴轨道后张法预应力混凝土简支箱梁（双线）》（通桥[2005]2322-Ⅱ）2.6、《无碴轨道后张法预应力混凝土简支箱梁（双线）》（通桥[2005]2322-Ⅴ）2.7、《无碴轨道后张法预应力混凝土简支箱梁（双线）》（专桥武广[2006]2322-Ⅱ）2．8《无碴轨道后张法预应力混凝土简支箱梁（双线）》（专桥武广[2006]2322-Ⅴ）2．9《铁路后张法预应力混凝土梁管道压浆技术条件》（TB/T3192--2008）一、压浆3、设备和人员配置3.1、设备配备预应力水环真空泵一台；连续式灌浆机一台；锚头密封装置一套；塑料波纹管及连接件，真空灌浆专用锚具一套；排气管及灌浆接头一套；高速搅拌机一台。
3.2、人员配置指挥人员1名；搅拌机操作人员1名；真空泵操作人员1名；连续式灌浆操作人员1名；锚具安装及管道安装人员4名；混凝土沙浆拌制上料工4名。
4、施工工艺预应力管道压浆的全过程分为：预应力管道压浆前施工准备工作；混凝土砂浆的拌制；应力管道的真空压浆。
4.1、预应力管道压浆前的准备工作4.1.1、确认箱梁预施应力已全部完成，同时要有工程技术部下达的压浆通知书。
