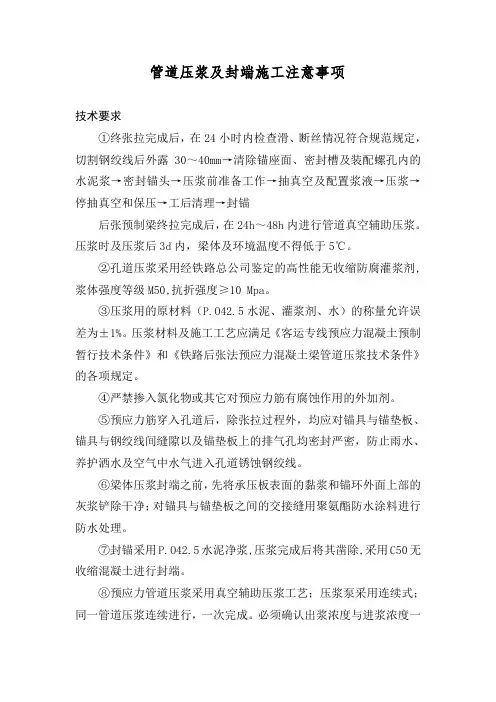

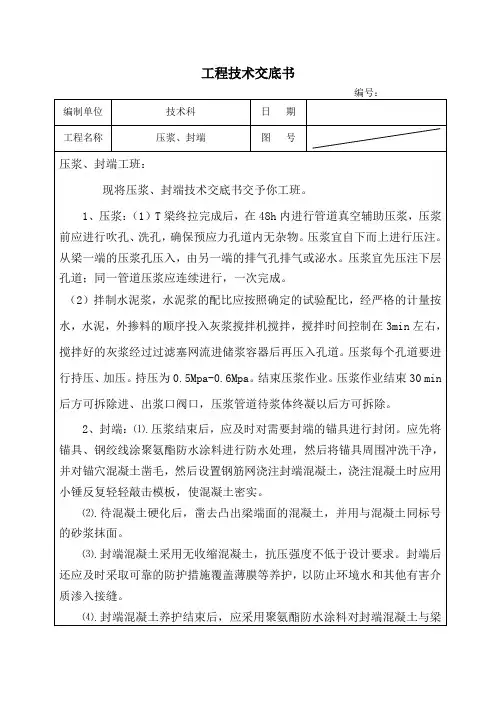

管道压浆、端头封堵作业指导书

管道压浆及封端施工注意事项技术要求①终张拉完成后，在24小时内检查滑、断丝情况符合规范规定，切割钢绞线后外露30～40mm→清除锚座面、密封槽及装配螺孔内的水泥浆→密封锚头→压浆前准备工作→抽真空及配置浆液→压浆→停抽真空和保压→工后清理→封锚后张预制梁终拉完成后，在24h～48h内进行管道真空辅助压浆。

压浆时及压浆后3d内，梁体及环境温度不得低于5℃。

②孔道压浆采用经铁路总公司鉴定的高性能无收缩防腐灌浆剂,浆体强度等级M50,抗折强度≥10 Mpa。

③压浆用的原材料（P.O42.5水泥、灌浆剂、水）的称量允许误差为±1%。

压浆材料及施工工艺应满足《客运专线预应力混凝土预制暂行技术条件》和《铁路后张法预应力混凝土梁管道压浆技术条件》的各项规定。

④严禁掺入氯化物或其它对预应力筋有腐蚀作用的外加剂。

⑤预应力筋穿入孔道后，除张拉过程外，均应对锚具与锚垫板、锚具与钢绞线间缝隙以及锚垫板上的排气孔均密封严密，防止雨水、养护洒水及空气中水气进入孔道锈蚀钢绞线。

⑥梁体压浆封端之前，先将承压板表面的黏浆和锚环外面上部的灰浆铲除干净；对锚具与锚垫板之间的交接缝用聚氨酯防水涂料进行防水处理。

⑦封锚采用P.O42.5水泥净浆,压浆完成后将其凿除,采用C50无收缩混凝土进行封端。

⑧预应力管道压浆采用真空辅助压浆工艺；压浆泵采用连续式；同一管道压浆连续进行，一次完成。

必须确认出浆浓度与进浆浓度一致时，方可封闭保压。

浓度一致的判断，以浆体稠度试验确定。

压浆前管道真空度稳定在-0.06～-0.08Mpa 之间；浆体注满管道后，在0.5～0.6Mpa 下持压3min ；压浆最大压力不宜超过0.6Mpa 。

⑨水泥浆搅拌结束后采用连续式压浆机连续压浆，搅拌至压入管道的时间间隔不超过40min 。

⑩梁体两端设专人通过对讲机进行有效联系，确保两端正常操作。

施工工艺压浆前，锚具外面的预应力筋间隙用P.O42.5水泥净浆填塞封锚，强度达到可压浆要求后，将管道内的杂物冲洗干净，并使用不含油的压缩空气将孔道的所有积水吹出。

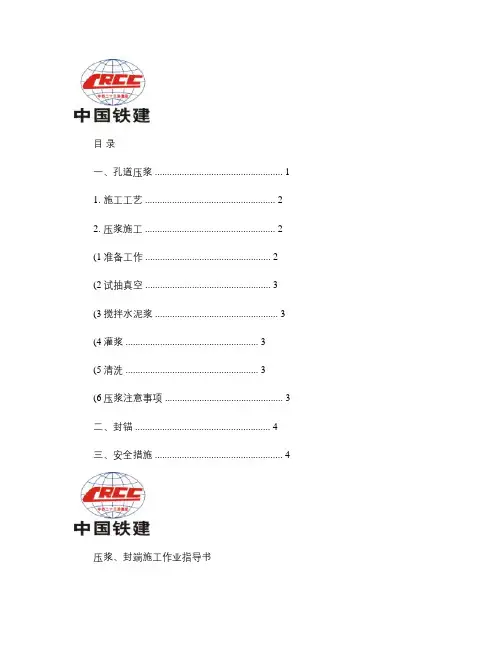

目录一、孔道压浆 (1)1. 施工工艺 (2)2. 压浆施工 (2)(1准备工作 (2)(2试抽真空 (3)(3搅拌水泥浆 (3)(4灌浆 (3)(5清洗 (3)(6压浆注意事项 (3)二、封锚 (4)三、安全措施 (4)压浆、封端施工作业指导书一、孔道压浆预应力管道压浆采用真空辅助压浆,终张拉后 48h 内完成。

压浆采用 MBV80型真空泵和连续式 LGD45型灌浆泵,同一管道压浆连续进行, 一次完成。

用水泥浆拌合机制备胶稠状水泥浆,水泥浆搅拌结束后尽快连续压注,搅拌至压入管道的时间间隔不应超过 40min 。

管道出浆口装有三通管。

压浆前管道真空度控制在 -0.06~-0.09MPa 之间,浆体注满后管道后,确认出浆浓度与进浆浓度一致时,在 0.5~ 0.6MPa 下持压不少于 3分钟,封闭孔道。

压浆最大压力不超过 0.60MPa 。

1. 施工工艺2.(1是否正常;按配比称量浆体材料。

(2试抽真空先给真空泵通水,将灌浆阀,排气阀全部关闭,抽真空阀打开,启动真空泵抽真空,观察真空压力表读数,管内的真空是否能维持在-0.06~-0.09 Mpa 。

(3搅拌水泥浆搅拌之前在搅拌机内加水空转数分钟,湿润搅拌机,将水倒尽。

搅拌好的水泥浆要做到基本卸尽,在水泥浆全部倒出之前不得在投未拌和的材料,更不能采用边搅拌边出料的方法。

降低了流动性的水泥浆严禁用加水的方法来提高灰浆的流动性。

(4灌浆螺旋式压浆机启动前在进浆口内加水运转片刻。

充分湿润螺杆及螺套,压浆时待压浆管内流出的浆体浓度达到搅拌好的浆体浓度时关掉压浆泵,将压浆管与构件上的预埋连接好。

关闭灌浆阀, 启动真空泵, 真空度达到并维持在-0.06~-0.09 Mpa , 启动灌浆泵,打开灌浆阀开始灌浆,当浆体达到吸气的透明管时,立即关掉真空泵抽气阀开排气阀。

排气管流出的浆体与灌入的稠度一样时, 关掉排气阀并断续灌浆 2-3分钟,是管道内有一定的压力,最后关掉灌浆阀,关掉压浆机和真空泵。

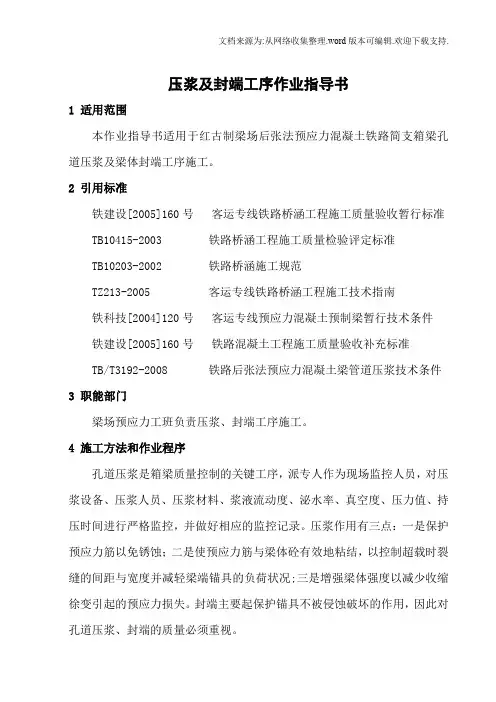

压浆及封端工序作业指导书1 适用范围本作业指导书适用于红古制梁场后张法预应力混凝土铁路简支箱梁孔道压浆及梁体封端工序施工。

2 引用标准铁建设[2005]160号客运专线铁路桥涵工程施工质量验收暂行标准TB10415-2003 铁路桥涵工程施工质量检验评定标准TB10203-2002 铁路桥涵施工规范TZ213-2005 客运专线铁路桥涵工程施工技术指南铁科技[2004]120号客运专线预应力混凝土预制梁暂行技术条件铁建设[2005]160号铁路混凝土工程施工质量验收补充标准TB/T3192-2008 铁路后张法预应力混凝土梁管道压浆技术条件3 职能部门梁场预应力工班负责压浆、封端工序施工。

4 施工方法和作业程序孔道压浆是箱梁质量控制的关键工序，派专人作为现场监控人员，对压浆设备、压浆人员、压浆材料、浆液流动度、泌水率、真空度、压力值、持压时间进行严格监控，并做好相应的监控记录。

压浆作用有三点：一是保护预应力筋以免锈蚀；二是使预应力筋与梁体砼有效地粘结，以控制超载时裂缝的间距与宽度并减轻梁端锚具的负荷状况;三是增强梁体强度以减少收缩徐变引起的预应力损失。

封端主要起保护锚具不被侵蚀破坏的作用，因此对孔道压浆、封端的质量必须重视。

4.1设备和人员安排施工设备表表1人员配备表表24.2孔道压浆工艺流程图见图1.图1 孔道压浆工艺流程4.3压浆条件钢绞线终张拉24h后，经检查有无断滑丝，才能切丝，钢绞线预留长度为30至40mm，确保钢绞线头的保护层为35至40mm。

箱梁必须在终张拉48h内进行孔道压浆。

压浆时浆体温度应在5℃～30℃之间。

在压浆时及压浆后3d内，梁体及环境温度不得低于5℃，在环境温度高于35℃时，应选择温度较低的时间段进行施工；冬季压浆必须采取覆盖蓬布并安放暖气管来保证梁体不受冻。

4.4压浆配合比根据试验室提供的配合比执行。

4.5 压浆设备采用MBV80型真空泵，SQG45A型连续式压浆泵，GSZ700高速搅拌台车，接头阀门，浆桶，磅秤等。

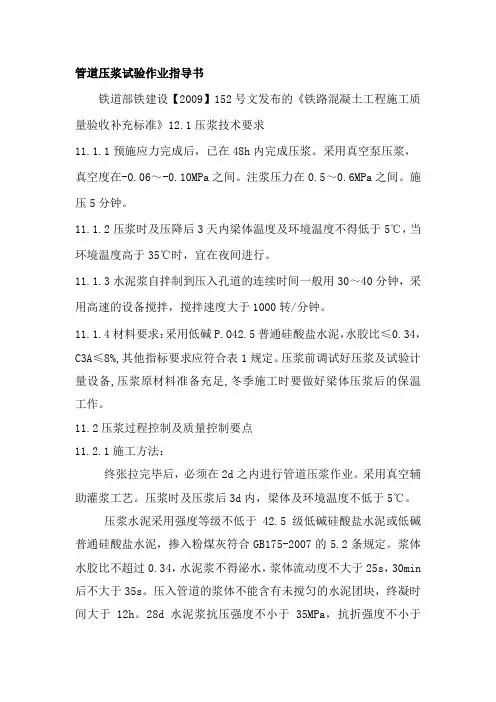

管道压浆试验作业指导书铁道部铁建设【2009】152号文发布的《铁路混凝土工程施工质量验收补充标准》12.1压浆技术要求11.1.1预施应力完成后，已在48h内完成压浆。

采用真空泵压浆，真空度在-0.06～-0.10MPa之间。

注浆压力在0.5～0.6MPa之间。

施压5分钟。

11.1.2压浆时及压降后3天内梁体温度及环境温度不得低于5℃，当环境温度高于35℃时，宜在夜间进行。

11.1.3水泥浆自拌制到压入孔道的连续时间一般用30～40分钟，采用高速的设备搅拌，搅拌速度大于1000转/分钟。

11.1.4材料要求：采用低碱P.O42.5普通硅酸盐水泥，水胶比≤0.34，C3A≤8%,其他指标要求应符合表1规定。

压浆前调试好压浆及试验计量设备,压浆原材料准备充足,冬季施工时要做好梁体压浆后的保温工作。

11.2压浆过程控制及质量控制要点11.2.1施工方法：终张拉完毕后，必须在2d之内进行管道压浆作业。

采用真空辅助灌浆工艺。

压浆时及压浆后3d内，梁体及环境温度不低于5℃。

压浆水泥采用强度等级不低于42.5级低碱硅酸盐水泥或低碱普通硅酸盐水泥，掺入粉煤灰符合GB175-2007的5.2条规定。

浆体水胶比不超过0.34，水泥浆不得泌水，浆体流动度不大于25s，30min 后不大于35s。

压入管道的浆体不能含有未搅匀的水泥团块，终凝时间大于12h。

28d水泥浆抗压强度不小于35MPa，抗折强度不小于7.0MPa，24h内最大自由收缩率不大于1.5％，标准养护条件下28d 浆体自由膨胀率为0～0.1％。

张拉施工完成后，清水冲洗，高压风吹干，安装两端锚垫板上压浆孔、联接管和联接阀，进行封锚，抽真空。

压浆前，管道真空度稳定在-0.06～-0.10MPa之间；浆体注满管道后，在0.50～0.60MPa下持压2min；压浆最大压力不超过0.60MPa。

启动电机使搅拌机运转，然后加水，再缓慢均匀地加入水泥，拌合时间不少于1min；然后将调好的水泥浆放入压浆罐，压浆罐水泥浆进口处设2.5×2.5mm过滤网，以防杂物堵管。

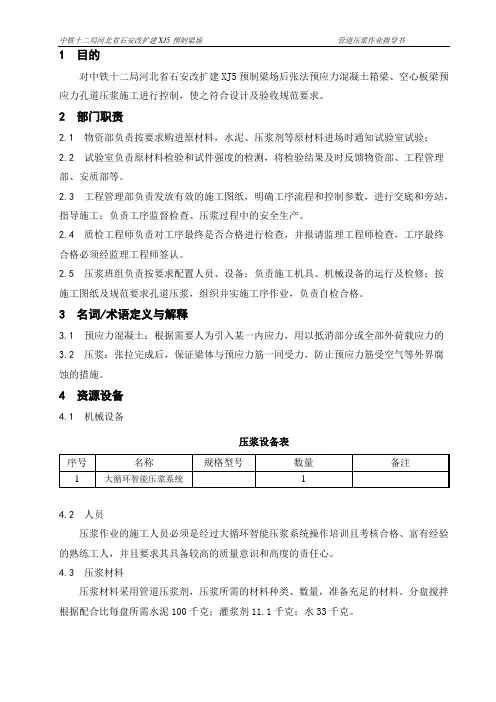

1 目的对中铁十二局河北省石安改扩建XJ5预制梁场后张法预应力混凝土箱梁、空心板梁预应力孔道压浆施工进行控制，使之符合设计及验收规范要求。

2 部门职责2.1物资部负责按要求购进原材料，水泥、压浆剂等原材料进场时通知试验室试验；2.2试验室负责原材料检验和试件强度的检测，将检验结果及时反馈物资部、工程管理部、安质部等。

2.3 工程管理部负责发放有效的施工图纸，明确工序流程和控制参数，进行交底和旁站，指导施工；负责工序监督检查、压浆过程中的安全生产。

2.4 质检工程师负责对工序最终是否合格进行检查，并报请监理工程师检查，工序最终合格必须经监理工程师签认。

2.5压浆班组负责按要求配置人员、设备；负责施工机具、机械设备的运行及检修；按施工图纸及规范要求孔道压浆，组织并实施工序作业，负责自检合格。

3 名词/术语定义与解释3.1预应力混凝土：根据需要人为引入某一内应力，用以抵消部分或全部外荷载应力的3.2 压浆：张拉完成后，保证梁体与预应力筋一同受力，防止预应力筋受空气等外界腐蚀的措施。

4 资源设备4.1机械设备压浆设备表序号名称规格型号数量备注1 大循环智能压浆系统 14.2 人员压浆作业的施工人员必须是经过大循环智能压浆系统操作培训且考核合格、富有经验的熟练工人，并且要求其具备较高的质量意识和高度的责任心。

4.3压浆材料压浆材料采用管道压浆剂，压浆所需的材料种类、数量，准备充足的材料。

分盘搅拌根据配合比每盘所需水泥100千克；灌浆剂11.1千克；水33千克。

5 工艺操作5.1工艺流程原材料、压浆设备检验→切丝→临时封锚→安装并检查压浆管道→在智能系统内输入参数→上料→压浆台车开始搅拌→系统自动检测水胶比、流动度、泌水率、温度→管道压浆→压浆完成系统自动生成压浆记录5.2大循环智能压浆系统的基本原理大循环智能压浆系统由主控电脑、智能压浆台车、循环管路组成系统通过无线电指令控制智能压浆台车进行压浆，使浆液在循环管道内满管路持续循环，排尽管道内空气。

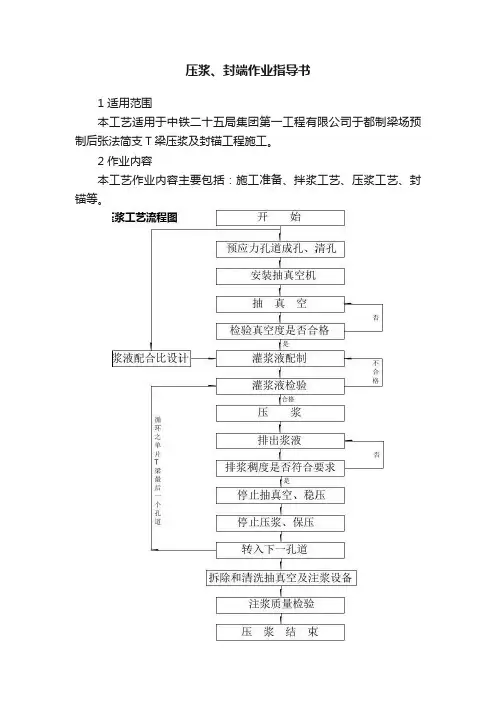

压浆、封端作业指导书1 适用范围本工艺适用于中铁二十五局集团第一工程有限公司于都制梁场预制后张法简支T梁压浆及封锚工程施工。

2 作业内容本工艺作业内容主要包括：施工准备、拌浆工艺、压浆工艺、封锚等。

34 人员及机械设备配置管道压浆及封端作业班组配备足够作业人员，配备的主要机械设备包括:高速搅拌压浆台车（DYJ-G700A）、混凝土压浆泵。

5 压浆前的准备工作5.1 预应力终张24小时后复查，确认钢绞线无回缩、滑丝、断丝时，根据工程部下发的切丝、压浆、封端通知单，对多余钢绞线进行切割、压浆、封端，割丝处距离夹片外35±5mm。

切割钢绞线时，用砂轮机切割，严禁用电弧切割钢绞线。

5.2 检查预施应力的锚固情况，如有不良现象，立即采取措施处理，处理好后方可压浆，并检查封锚情况，是否达到强度，不得漏浆。

5.3 清除孔道内的杂物和积水。

如管道内杂物未冲洗干净，管道不流畅，或管道孔道未修补，不得压浆。

5.4 压浆前检查各种压浆设备并试运转，情况良好、输浆管畅通、状况正常后方可使用，水泥和压浆剂必须分别堆放整齐，并标注清楚，同时做到下点上盖。

5.5 管道压浆前，由试验室事先对采用的压浆料进行试配，在配置浆体拌和物时，水泥、管道压浆剂、水等各种材料的称量准确到±1％(均以质量计)。

水胶比为0.33，经试验室验证试验，浆体性能各项质量指标均满足表5-1要求后方可使用。

计量器具均经法定计量检定合格，且在有效期内使用。

压浆料设计配合比表表5-15.6 施工设备5.6.1 本梁场采用DYJ-G700A型全自动高速搅拌台车机械拌料，搅拌机的转速不低于1000r/min，浆液的最高线速度限制在15m/s。

压浆机采用连续式压浆泵。

其压力表最小分度值不大于0.1MPa,最大量程必须使实际工作压力在其25%～75%的量程范围内。

5.6.2 采用真空辅助压浆工艺，真空泵必须能达到0.092MPa的负压力。

5.6.3 压浆料进入储料罐时，须经过过滤网，过滤网空格不大于3mm×3mm。

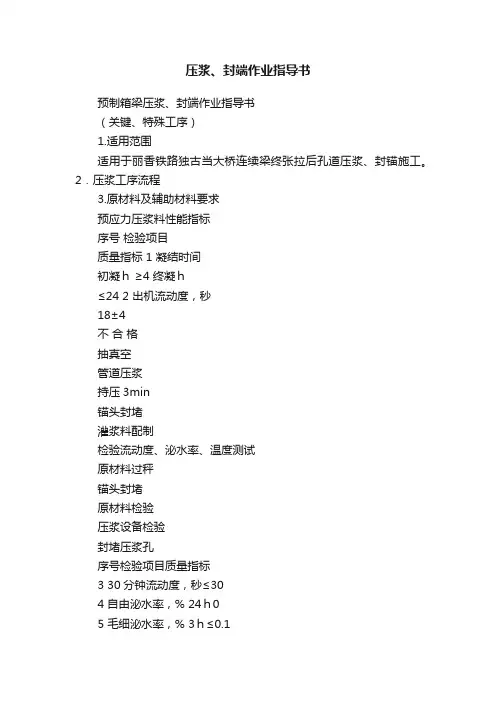

压浆、封端作业指导书预制箱梁压浆、封端作业指导书（关键、特殊工序）1.适用范围适用于丽香铁路独古当大桥连续梁终张拉后孔道压浆、封锚施工。

2．压浆工序流程3.原材料及辅助材料要求预应力压浆料性能指标序号检验项目质量指标 1 凝结时间初凝ｈ≥4 终凝ｈ≤24 2 出机流动度，秒18±4不合格抽真空管道压浆持压3min锚头封堵灌浆料配制检验流动度、泌水率、温度测试原材料过秤锚头封堵原材料检验压浆设备检验封堵压浆孔序号检验项目质量指标3 30分钟流动度，秒≤304 自由泌水率，% 24ｈ05 毛细泌水率，% 3ｈ≤0.16 压力泌水率，% 0.22MPa（当孔道垂直高度≤1.8ｍ时）≤3.5 0.36MPa（当孔道垂直高度＞1.8ｍ时）7 充盈度合格8 7ｄ强度（MPa）抗折强度≥6.5 抗压强度≥359 28ｄ强度（MPa）抗折强度≥10 抗压强度≥5010 24ｈ自由膨胀率，% 0～311 对钢筋的锈蚀作用无锈蚀12 含气量% 1～313 碱含量总碱量≤0.75％4．人员和劳动力组合压浆人员配置满足下表要求序号工种数量备注1 技术人员2 人负责现场真空注浆工作的实施，并对全过程进行质量控制。

2 试验人员 1 人对压浆材料进行检测，调整3 搅拌机作业人员1 人各种原料的秤量、水泥浆的搅拌、放浆等工作。

4 真空泵操作人员2 人梁体预应力孔道的抽真空和接真空泵的循环水。

5 注浆作业 3 人负责水泥浆的过滤、注浆等工作。

5．工装设计及检测仪器压浆工装设备及检测器具配臵应满足下表要求：序号设备名称型号规格数量备注1 压浆台车JS-300 1 上料、称量、搅拌2 真空泵Sz-2 1 0.00～-0.10MPa3 压浆泵HB-3 1 采用连续式泵，压力表最小分度值不大于0.1MPa。

4 秒表 1 测流动度5 流动锥 1 测流动度6 对讲机 2 压浆作业指挥7 压浆罩54 封堵压浆孔道，防止漏浆压浆台车要求能够自动上料、自动计量、称量（误差 1%），搅拌机转速应大于 1000r/min，浆叶的最高线速度应小于 15m/s。

压浆及封锚作业指导书一、目的规范中铁十九局集团第二工程有限公司海林梁场后张法预应力混凝土简支箱梁孔道真空压浆工艺、操作要点、质量标准，规范孔道真空辅助压浆、封锚施工。

二、适用范围使用于中铁十九局集团第二工程有限公司海林梁场后张法预应力混凝土简支箱梁终张拉后管道压浆、封锚施工。

三、资源配置1、人员设置压浆、封锚作业工班人员配备表压浆、封锚作业工班主要设备配备表张拉完成24h后，切割钢绞线后外露30-40mm→清除锚座面、密封槽及装配螺孔内的水泥浆→密封锚头→压浆前准备工作→抽真空及配置浆液→压浆→停抽真空和保压→工后清理→封锚。

1、真空辅助压浆原理：压浆前，先用真空泵抽吸预应力孔道中的空气，使孔道的使真空度稳定在-0.06～-0.08MPa之间,然后在孔道另一端用压浆泵以一定的压力将搅拌好的水泥浆体压入预应力孔道并产生一定的压力。

由于孔道内只有极少量空气,浆体中很难形成气泡；同时,由于孔道内和压浆泵之间的正负压力差,大大提高孔道内浆体的饱满和密实度。

而且在水泥浆中,由于降低水灰比,添加专用的外加剂,从而减少浆体的离析、析水和干硬收缩，同时提高浆体的强度。

2、准备工作：①预应力筋终张拉完成24h后观测无滑丝断丝现象后，并在48h内进行管道真空辅助压浆。

②压浆前用高压风清理管道，排除孔内杂物，保持孔道畅通、湿润、清洁。

③张拉结束，锚外钢束切除后，用第3代压浆封端装置（使用钢管将锚具和锚头都套住，钢管头用钢板封堵住，钢板用螺杆固定在锚垫板上；为确保封闭严实，在钢管与锚垫板、钢管与钢板的连接处都装上一层橡胶垫。

）封堵锚头，然后进行压浆。

④压浆前的准备工作包括安装真空泵机组、抽真空端的开关、抽气管道、压力表、排浆阀及普通压浆系统，同时对管道密封情况进行检查。

保证压浆机具运行状态良好，配件数量充足，各输浆管道要有良好的通畅性和密封性。

⑤拌和水泥浆的搅拌机应有足够的容量。

⑥具备压浆条件：a、所用材料、配件符合要求，并经检验确认合格。

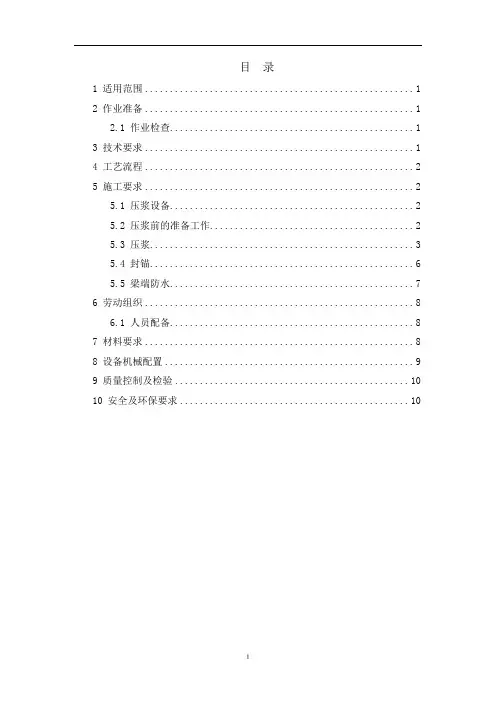

目录1 适用范围 (1)2 作业准备 (1)2.1 作业检查 (1)3 技术要求 (1)4 工艺流程 (2)5 施工要求 (2)5.1 压浆设备 (2)5.2 压浆前的准备工作 (2)5.3 压浆 (3)5.4 封锚 (6)5.5 梁端防水 (7)6 劳动组织 (8)6.1 人员配备 (8)7 材料要求 (8)8 设备机械配置 (9)9 质量控制及检验 (10)10 安全及环保要求 (10)压浆、封锚、梁端防水作业指导书1 适用范围本作业指导书适用于制梁场后张法预应力混凝土简支箱梁钢绞线终张拉后的孔道压浆、封锚及梁端防水施工。

2 作业准备2.1 作业检查（1）预应力筋终张拉完24h后，且全梁断丝、滑丝总数不得超过钢绞线总数的0.5%，并不得位于同一侧，且一束内断丝不超过一丝后，即可进行锚外钢绞线切割。

钢绞线切割处距锚具30～40mm，钢绞线只能使用砂轮片切割，切割不得对锚具造成损害。

在终张完成48h内进行管道真空辅助压浆。

（2）压浆前应排除孔内杂物，保持孔道畅通、湿润、清洁。

（3）张拉结束，锚外钢束切除后用压浆罩封堵锚头。

（4）压浆前的准备工作包括安装真空泵机组、抽真空端的开关、抽气管道、压力表、空气滤清器、排浆阀及普通压浆系统，同时对管道密封情况进行检查。

保证压浆机具运行状态良好，配件数量充足，各输浆管道要有良好的通畅性和密封性。

（5）拌和水泥浆的搅拌机应有足够的容量。

3 技术要求（1）真空度达到要求真空度的实现关键在于密封工作，在锚头位置的密封必须细致。

压浆前管道真空度稳定在-0.06MPa～-0.08Mpa之间；浆体注满管道后，在0.50MPa～0.60Mpa下持压3min。

（2）准备工作要充分准备工作必须充分，指挥协调有序。

各道工序衔接娴熟顺利，尤其是抽真空、注浆、关阀、停抽真空、排浆、关阀、保压工作必须流畅，阀门的操作不得随意，要及时、迅速，以保证负压状态压浆和足够的保压阶段。

这样浆体才能充满所有的间隙，浆体才能致密，达到高强度、高致密性要求。

预制梁管道压浆、封端施工作业指导书1、目的和使用范围1.1、目的为规范永兴制梁场预应力管道压浆工艺的程序及要求、严格控制施工工艺、保证施工质量，杜绝各种不符合规范、标准的情况的发生。

特制定本作业指导书。

1.2、使用范围本指导书适用于中铁五局武广客运专线XXTJⅣ标永兴制梁场的31.5m（23.5m）无碴轨道后张法预应力混凝土双线简支箱梁预应力管道的压浆、封端工序。

2、编制依据2.1、《客运专线桥涵工程施工质量验收暂行标准》（铁建设[2005]160号）2.2、《铁路混凝土工程施工质量验收补充标准》（铁建设[2005]160号）2.3、《客运专线预应力混凝土预制梁暂行技术条件》（铁科技[2004]120号）2.4、《铁路混凝土工程施工技术指南》（TZ210--2005）的要求。

2.5、《无碴轨道后张法预应力混凝土简支箱梁（双线）》（通桥[2005]2322-Ⅱ）2.6、《无碴轨道后张法预应力混凝土简支箱梁（双线）》（通桥[2005]2322-Ⅴ）2.7、《无碴轨道后张法预应力混凝土简支箱梁（双线）》（专桥武广[2006]2322-Ⅱ）2．8《无碴轨道后张法预应力混凝土简支箱梁（双线）》（专桥武广[2006]2322-Ⅴ）2．9《铁路后张法预应力混凝土梁管道压浆技术条件》（TB/T3192--2008）一、压浆3、设备和人员配置3.1、设备配备预应力水环真空泵一台；连续式灌浆机一台；锚头密封装置一套；塑料波纹管及连接件，真空灌浆专用锚具一套；排气管及灌浆接头一套；高速搅拌机一台。

3.2、人员配置指挥人员1名；搅拌机操作人员1名；真空泵操作人员1名；连续式灌浆操作人员1名；锚具安装及管道安装人员4名；混凝土沙浆拌制上料工4名。

4、施工工艺预应力管道压浆的全过程分为：预应力管道压浆前施工准备工作；混凝土砂浆的拌制；应力管道的真空压浆。

4.1、预应力管道压浆前的准备工作4.1.1、确认箱梁预施应力已全部完成，同时要有工程技术部下达的压浆通知书。

中铁四局集团有限公司韶关翁源至新丰高速公路九分部预制箱梁管道压浆及封锚作业指导书编制：复核：审核：编制日期：韶新高速公路九分部1.适用范围适用于对中铁四局集团韶新高速公路九分部预制梁场后张法预应力混凝土简支箱梁的管道压浆及封锚作业。

2.作业准备2.1、物设部负责按要求购进原材料，压浆料等原材料进场时通知试验室试验；2.2、试验室负责原材料检验和现场浆体质量控制；2.3、工程部负责发放有效的施工图纸，明确工序流程和控制参数，进行技术交底和旁站，指导施工；2.4、质检工程师负责对工序最终产品检查，并报检监理工程师检查，工序最终产品须经监理工程师签认合格；2.5、预应力班负责按要求配置人员、设备；负责施工机具、机械设备的运行及检修；负责管道压浆作业。

3.技术要求压浆时间：终张后48h之内；管道压浆前，试验室出具压浆配合比。

水泥、管道压浆剂、水等各种材料的称量准确到±1%（均以质量计）。

水胶比0.26-0.28。

浆体各项性能指标应符合表1的规定。

表1 浆体性能指标4.施工程序及工艺流程5.施工要求5.1、压浆施工程序及工艺管道压浆采用真空辅助压浆工艺，压浆作业由预应力班指派熟知压浆工艺的人员实施，并由现场技术员如实填写管道压浆记录表。

5.1.1、管道压浆时限(1)、终张拉完毕，24h后经确认无滑丝、断丝现象，并经主管工程师认可后，切割多余钢绞线，于锚具外钢绞线外露量3～3.5cm，具体长度以保证保护层不小于3.5cm为宜。

48h内组织进行管道压浆。

(2)、压浆后在保证28d标准试件的强度达到规定值的前提下，可提前交库。

5.1.2、施工设备(1)、压浆台车搅拌机的转速不低于1000r/min，浆叶的最高线速度限制在15m/s 以内。

浆叶的形状应与转速相匹配，并能满足在规定的时间内搅拌均匀的要求。

(2)、压浆机采用连续式压浆泵。

其压力表最小分度值为0.02MPa，最大量程1MPa，实际工作压力在其25％～75％的量程范围内。

压浆及封端作业指导书1、总则压浆工序在桥梁的预制过程中是一个关键性的工序，压浆的密实程度和自身强度对保护钢绞线不锈蚀起着关键性的作用，这直接影响到梁体的使用寿命，是一个控制性的工序。

本梁场采用P0 52.5级水泥配制而成的水泥浆，压浆工艺和材料应符合有关铁道行业标准和设计文件的规定。

2、编制依据2.1《时速160公里客货共线铁路预制后张法简支T梁通用参考图》(通桥2005)2101-Ⅰ、通桥(2005)2101-Ⅱ；时速200公里客货共线铁路预制后张法简支T梁角钢支架方案》（通桥（2005）2201-Ⅰ、通桥（2005）2201-Ⅱ、通桥（2005）2201-Ⅳ）2.2《铁路混凝土强度检验评定标准》（TB10425-94）2.3《预制后张法预应力混凝土铁路简支梁技术条件》（TB/T3043-2005）2.4《客货共线铁路工程施工技术指南》(TZ203—2008)2.5《铁路混凝土与砌体工程施工规范》(TB10210—2001)2.6《铁路混凝土与砌体工程施工质量验收规范》（TB10424-2007）2.7《铁路桥涵工程施工质量验收规范》（TB10415-2007）2.8《铁路混凝土工程施工质量验收补充标准》（铁建设函［2005］160号）2.9《客运专线铁路桥涵工程施工质量验收暂行标准》（铁建设［2005］160号）2.10《铁路后张法预应力混凝土管道压浆技术条件》TB/T3192-20082.11《预应力混凝土铁路桥简支梁产品生产许可证实施细则》3、压浆用原材料压浆用水泥采用性能稳定、强度等级为52.5级的低碱普通硅酸盐水泥，水A含量不大于8%；其余性能符合GB175-2007的规定，不得使用其它泥熟料中C3品种水泥。

4、压浆前的准备工作4.1.1在预应力张拉完48h，由技术人员确认符合设计和施工要求后，用砂轮切割机切除锚外钢束，钢绞线切割后的外露长度应符合设计要求，外露长度不宜小于钢绞线直径的1.5倍，不少于30mm。

压浆、封锚作业指导书XX铁路客运专线XXXXXXXX工程编号：后张法预应力混凝土简支箱梁（双线）压浆、封锚工序作业指导书单位：编制：核审：批准：2009年06月20日发布2009年07月20日实施压浆、封锚工序作业指导书1 编制目的为了规范箱梁压浆、封锚作业的操作程序，保证施工质量。

2 适用范围适用于大连土城子制梁场箱梁压浆、封锚施工。

3 编制依据《客运专线预应力混凝土预制梁暂行技术条件》(铁科技[2004]120号)《铁路混凝土工程施工质量验收补充标准》(铁建设[2005]160号) 《客运专线铁路桥涵工程施工质量验收暂行标准》(铁建设[2005]160号)《铁路后张法预应力混凝土梁管道压浆技术条件》（TB/T3192-2008）《客运专线铁路桥涵工程施工技术指南》（TZ213-2005）《铁路混凝土工程施工技术指南》（TZ210-2005）《铁路桥涵施工规范》（TB10203-2002）及梁场《企业标准》、《工艺细则》4 施工工艺4.1 管道压浆真空辅助压浆原理是在孔道的一端采用真空泵对孔道进行抽真空，使之产生-0.06～-0.10MPa的真空度，然后用压浆泵将水泥浆从孔道的另一端压入，压浆的最大压力不宜超过0.6MPa，直至充满整条孔道，当另一端排气孔排出与规定流动度相同的浆体为止，并加以0.5MPa～0.6MPa的正压力并持压3min，以提高预应力孔道灌浆的饱满度和密实度。

其工艺流程如图1。

4.1.1 施工准备⑴原材料要求a、原材料应有供应商提供的出厂检验合格证书，并应按有关检验项目、批次规定，严格实施进场检验，见表1。

b、水泥及压浆剂各项性能指标符合梁场《企业标准》及《工艺细则》中的相关要求。

图1 压浆工艺流程图表1 压浆材料检验项目、质量要求和检验频次⑵施工设备及称量精度a、搅拌机的转速不低于1000r/min，浆叶的最高线速度限制在15m/s以内。

浆叶的形状与转速相匹配，并能满足在规定的时间内搅拌均匀的要求。

压浆、封锚作业指导书文件编号：版号/修改状态：编制：审核：批准：发放编号：中铁四局集团第五工程有限公司宜春制梁场二〇一〇年七月一日压浆、封锚作业指导书1、目的指导我场后张梁管道压浆及封锚工序的施工作业，使管道压浆及梁体封锚作业按指导书要求进行，以确保施工作业程序的规范化及标准化，同时使施工质量得以保证。

2、适用范围适用于中铁四局集团第五工程有限公司宜春制梁场后张法预应力砼箱梁的管道压浆及封锚作业。

3、技术标准标准名称标准文号铁路后张法预应力混凝土梁管道压浆技术条件TB/T3192-2008客运专线预应力混凝土预制梁暂行技术条件铁科技函【2004】120号客运专线高性能混凝土暂行技术条件科技基【2005】101号铁路混凝土与砌体工程施工规范TB10210-2001铁路桥涵施工规范TB10203-2002(J162-2002)铁路混凝土结构耐久性设计暂行规定铁建设【2005】157号客运专线铁路桥涵工程技术指南TZ210-2005铁路混凝土工程施工质量验收补充标准铁建设【2005】160号铁路混凝土与砌体工程施工质量验收标准TB10424-2003铁路桥涵工程施工质量验收标准TB10415-2003客运专线铁路桥涵工程施工质量验收暂行标准铁建设【2005】160号4、实施要求张拉班严格按本指导书指定的操作程序及标准要求进行作业，如对本指导书的标准要求及指定的操作程序有异议者，要与工程部协商，必要时报请场总工程师裁决，并认真做好记录，不得擅自更改本指导书规定的标准要求及操作程序和步骤。

封锚主要起保护锚具不被侵蚀破坏的作用，因此对孔道压浆、封锚的质量必须重视。

5、资源配臵5.1、机械设备压浆前机械设备性能必须处于良好状态，机械设备配臵见表1。

封锚砼采用搅拌站统一拌制，由装载机运至现场。

机械设备配臵表表1 序号设备名称型号单位数量备注1 高速自动压浆台车DYJ-G700A 台 12 真空泵MBV80 台 23 装载机ZL50D台 15.2、劳力压浆、封锚工序作业的施工人员必须是经过培训且考核合格、富有经验的熟练工人，并且要求其具备较高的质量意识。
