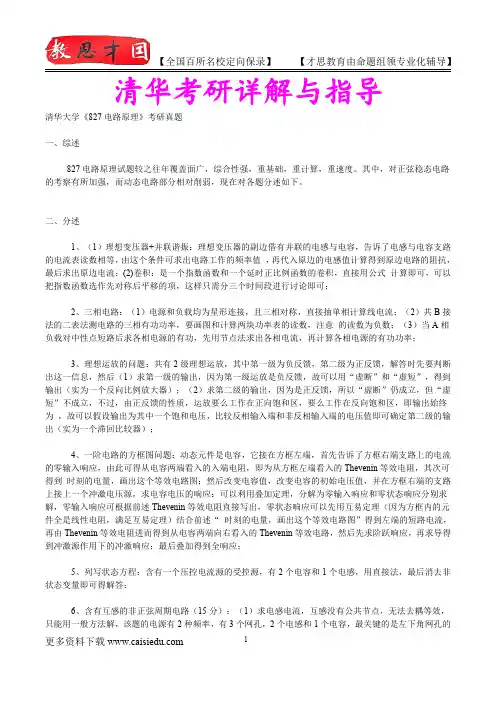

清华考研详解与指导清华大学《827电路原理》考研真题一、综述827电路原理试题较之往年覆盖面广，综合性强，重基础，重计算，重速度。

其中，对正弦稳态电路的考察有所加强，而动态电路部分相对削弱，现在对各题分述如下。

二、分述1、（1）理想变压器+并联谐振：理想变压器的副边借有并联的电感与电容，告诉了电感与电容支路的电流表读数相等，由这个条件可求出电路工作的频率值，再代入原边的电感值计算得到原边电路的阻抗，最后求出原边电流；(2)卷积：是一个指数函数和一个延时正比例函数的卷积，直接用公式计算即可，可以把指数函数选作先对称后平移的项，这样只需分三个时间段进行讨论即可；2、三相电路：（1）电源和负载均为星形连接，且三相对称，直接抽单相计算线电流；（2）共B接法的二表法测电路的三相有功功率，要画图和计算两块功率表的读数，注意的读数为负数；（3）当A相负载对中性点短路后求各相电源的有功，先用节点法求出各相电流，再计算各相电源的有功功率；3、理想运放的问题：共有2级理想运放，其中第一级为负反馈，第二级为正反馈，解答时先要判断出这一信息，然后（1）求第一级的输出，因为第一级运放是负反馈，故可以用“虚断”和“虚短”，得到输出（实为一个反向比例放大器）；（2）求第二级的输出，因为是正反馈，所以“虚断”仍成立，但“虚短”不成立，不过，由正反馈的性质，运放要么工作在正向饱和区，要么工作在反向饱和区，即输出始终为，故可以假设输出为其中一个饱和电压，比较反相输入端和非反相输入端的电压值即可确定第二级的输出（实为一个滞回比较器）；4、一阶电路的方框图问题：动态元件是电容，它接在方框左端，首先告诉了方框右端支路上的电流的零输入响应，由此可得从电容两端看入的入端电阻，即为从方框左端看入的Thevenin等效电阻，其次可得到时刻的电量，画出这个等效电路图；然后改变电容值，改变电容的初始电压值，并在方框右端的支路上接上一个冲激电压源，求电容电压的响应：可以利用叠加定理，分解为零输入响应和零状态响应分别求解，零输入响应可根据前述Thevenin等效电阻直接写出，零状态响应可以先用互易定理（因为方框内的元件全是线性电阻，满足互易定理）结合前述“时刻的电量，画出这个等效电路图”得到左端的短路电流，再由Thevenin等效电阻进而得到从电容两端向右看入的Thevenin等效电路，然后先求阶跃响应，再求导得到冲激源作用下的冲激响应；最后叠加得到全响应；5、列写状态方程：含有一个压控电流源的受控源，有2个电容和1个电感，用直接法，最后消去非状态变量即可得解答；6、含有互感的非正弦周期电路（15分）：（1）求电感电流，互感没有公共节点，无法去耦等效，只能用一般方法解，该题的电源有2种频率，有3个网孔，2个电感和1个电容，最关键的是左下角网孔的电源是电流源，因此可以设出电感电流的值，再由KCL表示出剩余支路的电流，最后对某一个网孔列写KVL，解方程即可得到要求的电感电流的值，只需列写一个方程，但要注意正确地写出互感电压的表达式；（2）求电流源发出的功率，由第一问的解求出电流源两端的电压，即可得到解答；7、含有理想二极管的二阶电路：需要判断理想二极管何时关断、何时导通，这是解题的关键。

清华考研辅导班-2020清华大学827电路原理考研真题经验参考书清华大学827电路原理考试科目，2020年初试考试时间为12月22日下午14:00-17:00进行笔试，清华大学自主命题，考试时间3小时。

一、适用院系及专业清华大学022电机工程与应用电子技术系085800能源动力专业学位;清华大学025自动化系081100控制科学与工程；清华大学025自动化系085400电子信息专业学位；清华大学599深圳国际研究生院085400电子信息专业学位；清华大学599深圳国际研究生院085800能源动力专业学位；二、考研参考书目清华大学827电路原理2019年没有官方指定的考研参考书目，盛世清北根据专业老师指导及历年考生学员用书，推荐使用如下参考书目：《电路原理》（第2版）清华大学出版社，2007年3月江辑光刘秀成《电路原理》清华大学出版社，2007年3月于歆杰朱桂萍陆文娟《电路》（第5版）高等教育出版社，2006年5月邱关源罗先觉盛世清北建议：参考书的阅读方法目录法：先通读各本参考书的目录，对于知识体系有着初步了解，了解书的内在逻辑结构，然后再去深入研读书的内容。

体系法：为自己所学的知识建立起框架，否则知识内容浩繁，容易遗忘，最好能够闭上眼睛的时候，眼前出现完整的知识体系。

问题法：将自己所学的知识总结成问题写出来，每章的主标题和副标题都是很好的出题素材。

尽可能把所有的知识要点都能够整理成问题。

三、重难点知识梳理清华大学827电路原理2019年暂未提供考试大纲，但盛世清北的课程中总结了复习的大体方向，考试重难点知识梳理内容如下：综述827 电路原理试题较之往年覆盖面广，综合性强，重基础，重计算，重速度。

其中，对正弦稳态电路的考察有所加强，而动态电路部分相对削弱，现在对各题分述如下。

分述1、（1）理想变压器+并联谐振：理想变压器的副边借有并联的电感与电容，告诉了电感与电容支路的电流表读数相等，由这个条件可求出电路工作的频率值，再代入原边的电感值计算得到原边电路的阻抗，最后求出原边电流；(2)卷积：是一个指数函数和一个延时正比例函数的卷积，直接用公式计算即可，可以把指数函数选作先对称后平移的项，这样只需分三个时间段进行讨论即可；2、三相电路：（1）电源和负载均为星形连接，且三相对称，直接抽单相计算线电流；（2）共B 接法的二表法测电路的三相有功功率，要画图和计算两块功率表的读数，注意的读数为负数；（3）当 A 相负载对中性点短路后求各相电源的有功，先用节点法求出各相电流，再计算各相电源的有功功率；3、理想运放的问题：共有2 级理想运放，其中第一级为负反馈，第二级为正反馈，解答时先要判断出这一信息，然后（1）求第一级的输出，因为第一级运放是负反馈，故可以用“虚断”和“虚短”，得到输出（实为一个反向比例放大器）；（2）求第二级的输出，因为是正反馈，所以“虚断”仍成立，但“虚短”不成立，不过，由正反馈的性质，运放要么工作在正向饱和区，要么工作在反向饱和区，即输出始终为，故可以假设输出为其中一个饱和电压，比较反相输入端和非反相输入端的电压值即可确定第二级的输出（实为一个滞回比较器）；4、一阶电路的方框图问题：动态元件是电容，它接在方框左端，首先告诉了方框右端支路上的电流的零输入响应，由此可得从电容两端看入的入端电阻，即为从方框左端看入的Thevenin 等效电阻，其次可得到时刻的电量，画出这个等效电路图；然后改变电容值，改变电容的初始电压值，并在方框右端的支路上接上一个冲激电压源，求电容电压的响应：可以利用叠加定理，分解为零输入响应和零状态响应分别求解，零输入响应可根据前述Thevenin 等效电阻直接写出，零状态响应可以先用互易定理（因为方框内的元件全是线性电阻，满足互易定理）结合前述“时刻的电量，画出这个等效电路图”得到左端的短路电流，再由Thevenin 等效电阻进而得到从电容两端向右看入的Thevenin 等效电路，然后先求阶跃响应，再求导得到冲激源作用下的冲激响应；最后叠加得到全响应；5、列写状态方程：含有一个压控电流源的受控源，有2 个电容和1 个电感，用直接法，最后消去非状态变量即可得解答；6、含有互感的非正弦周期电路（15 分）：（1）求电感电流，互感没有公共节点，无法去耦等效，只能用一般方法解，该题的电源有2种频率，有3 个网孔，2 个电感和1 个电容，最关键的是左下角网孔的电源是电流源，因此可以设出电感电流的值，再由KCL 表示出剩余支路的电流，最后对某一个网孔列写KVL，解方程即可得到要求的电感电流的值，只需列写一个方程，但要注意正确地写出互感电压的表达式；（2）求电流源发出的功率，由第一问的解求出电流源两端的电压，即可得到解答；7、含有理想二极管的二阶电路：需要判断理想二极管何时关断、何时导通，这是解题的关键。

图一二、电路如图二所示，先求出ab 以左电路ab 端的戴维南等效电路，再求出支备。

已知电压源和电流源分别为：o()210sin100()22sin(10060s s U t tV i t t 图二三、已知图三电路中电流表A 的读数为3A ，电流表1A 和2A 读数相同，，画出图示电压、电流的相量图，并求出电阻2R 和感抗X 线圈吸收的有功功率和无功功率(电流表读数均为有效值)。

图三四、三相电路如图四所示，对称三相电源线电压380L U V ，接有两组三相负载。

一组为星形联接的对称三相负载，每相阻抗1(3040)Z j ，另一组为三角形联接,200,380B C Z j Z j 2A 的读数(有效值)；(2)计算三相电源发出的平均功率。

图五六、图六中方框部分为一由线性电阻组成的对称二端口网络。

若现在和直流电压源。

测得2-2端口的开路电压为7.2V ，短路电流为的传输参数T1-1’处接一直流电流源，在端口2-2’接电阻网络（图，则电流源Is 应为多少?图六七，已知图七电路在0t 时，已达稳态(其中开关12,K K 闭合，开关当0t 时，四个开关同时动作(即开关12,K K 断开，开关12,K K 闭合)。

求开关动作后，经过多少时间电流()U t 到达零伏。

图七八电路的状态方程。

(整理成标准形[][][][x A x B U图八九、用运算法(拉普拉斯变换法)求图九电路中电容电压()U t，0t 。

已知:00()20100stU t tt,(0)2,()1L ci A U t V图九十、图十所示电路为一由电阻组成的无源网络R。

用不同的输入电压1U及负载电阻2R也进行实验，测得数据为：(图a电路)当124,1U V R时，122,1I A U V当126,2U V R时，1 2.7I A今保持16U V，网络R不变，去掉电阻2R，改接电容C，该电容原来充电，电容为 10uF (图b电路)。

当0t 时闭合开关K，求电容()?cU t图a第3页共3页图b图一端戴维南等效电路：电阻，求其功率P。

清华大学硕士电路原理-12(总分：100.00，做题时间：90分钟)一、解答题(总题数：12，分数：100.00)1.如图所示电路接在理想电压源上，求该电路的时间常数。
