预应力张拉施工记录(后张)

预应力筋张拉记录一、工程名称：xxx工程二、施工单位：xxx建筑公司三、预应力筋张拉记录：1、预应力筋的种类及规格：本工程采用牌高强度预应力钢绞线，规格为Φ15.24mm，强度等级为1860MPa。

2、张拉设备：本工程采用公司生产的YDC240Q型千斤顶和ZB4-500型油泵进行预应力筋的张拉。

3、张拉程序：预应力筋的张拉遵循“双控”原则，即以张拉应力控制为主，以钢绞线的伸长值进行校核。

首先进行初始应力（10%σcon）的张拉，然后逐渐增加张拉应力至50%σcon、75%σcon、100%σcon （持荷5分钟锚固）。

4、张拉记录：四、本工程的预应力筋张拉记录表明，所有钢绞线在张拉过程中均未出现断裂现象，且实测伸长值符合设计要求，说明本工程的预应力筋张拉合格。

预应力张拉记录表在建筑工程中，预应力张拉是一种重要的施工方法，用于提高结构的强度和刚度，以及增强结构的耐久性。

预应力张拉记录表是记录预应力张拉过程和结果的重要工具。

一、预应力张拉记录表概述预应力张拉记录表是一份详细记录预应力张拉过程和结果的文件。

它包括施工时间、施工地点、施工方法、张拉材料、张拉设备、张拉结果等重要信息。

预应力张拉记录表是工程质量和安全控制的重要依据，也是工程竣工验收的必要资料。

二、预应力张拉记录表的重要性1、质量控制：预应力张拉记录表提供了详细的施工过程和结果，有助于质量控制人员及时发现和解决潜在问题，确保工程质量。

2、安全控制：预应力张拉记录表记录了详细的施工过程和结果，有助于安全控制人员及时发现和解决潜在的安全隐患，确保施工安全。

3、竣工验收：预应力张拉记录表是工程竣工验收的必要资料，其完整性将直接影响到工程的验收结果。

三、如何填写预应力张拉记录表1、施工时间：填写预应力张拉的开始时间和结束时间。

2、施工地点：填写预应力张拉的具体位置，包括建筑物的名称、楼层、跨度等信息。

3、施工方法：填写预应力张拉的施工方法，如后张法、先张法等。

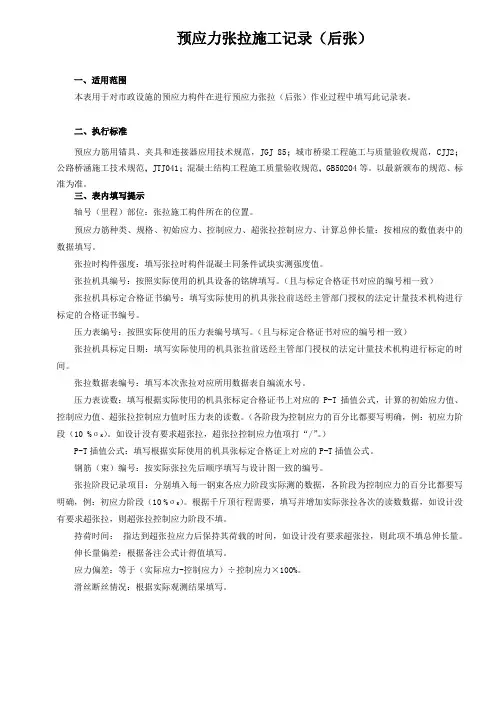

预应力张拉施工记录（后张）一、适用范围本表用于对市政设施的预应力构件在进行预应力张拉（后张）作业过程中填写此记录表。

二、执行标准预应力筋用锚具、夹具和连接器应用技术规范，JGJ 85；城市桥梁工程施工与质量验收规范，CJJ2；公路桥涵施工技术规范，JTJ041；混凝土结构工程施工质量验收规范，GB50204等。

以最新颁布的规范、标准为准。

三、表内填写提示轴号（里程）部位：张拉施工构件所在的位置。

预应力筋种类、规格、初始应力、控制应力、超张拉控制应力、计算总伸长量：按相应的数值表中的数据填写。

张拉时构件强度：填写张拉时构件混凝土同条件试块实测强度值。

张拉机具编号：按照实际使用的机具设备的铭牌填写。

（且与标定合格证书对应的编号相一致）张拉机具标定合格证书编号：填写实际使用的机具张拉前送经主管部门授权的法定计量技术机构进行标定的合格证书编号。

压力表编号：按照实际使用的压力表编号填写。

（且与标定合格证书对应的编号相一致）张拉机具标定日期：填写实际使用的机具张拉前送经主管部门授权的法定计量技术机构进行标定的时间。

张拉数据表编号：填写本次张拉对应所用数据表自编流水号。

压力表读数：填写根据实际使用的机具张标定合格证书上对应的P-T插值公式，计算的初始应力值、控制应力值、超张拉控制应力值时压力表的读数。

（各阶段为控制应力的百分比都要写明确，例：初应力阶段（10 %σK）。

如设计没有要求超张拉，超张拉控制应力值项打“/”。

）P-T插值公式：填写根据实际使用的机具张标定合格证上对应的P-T插值公式。

钢筋（束）编号：按实际张拉先后顺序填写与设计图一致的编号。

张拉阶段记录项目：分别填入每一钢束各应力阶段实际测的数据，各阶段为控制应力的百分比都要写明确，例：初应力阶段（10 %σK）。

根据千斤顶行程需要，填写并增加实际张拉各次的读数数据，如设计没有要求超张拉，则超张拉控制应力阶段不填。

持荷时间：指达到超张拉应力后保持其荷载的时间，如设计没有要求超张拉，则此项不填总伸长量。

预应力张拉施工记录(后张)模板一：正式风格预应力张拉施工记录（后张）1. 工程概况1.1 工程名称：xxxx预应力张拉施工工程1.2 工程地点：xxxx省xxxx市xxxx区1.3 施工单位：xxxx公司1.4 监理单位：xxxx公司1.5 施工日期：xxxx年xx月xx日2.施工人员2.1 现场负责人：姓名职务2.2 施工人员：姓名职务2.3 监理人员：姓名职务3. 施工设备和工具3.1 张拉设备：型号3.2 张拉器具：型号3.3 张拉绳索：规格3.4 管路系统：型号3.5 其他设备和工具：xxxx4. 张拉前准备工作4.1 清理张拉区域，确保无障碍4.2 检查张拉设备和工具，确保正常工作4.3 准备预应力钢束和锚具，进行检查4.4 确定张拉序列和张拉力大小4.5 发放张拉工作票给具体操作人员5. 张拉过程5.1 张拉前试拉：按照设计要求进行试拉操作，并记录试拉力值5.2 张拉：根据试拉结果，进行全张拉操作，并记录张拉力值5.3 张拉力恒定：经过一段时间后，检查张拉力是否恒定，并记录张拉力值5.4 张拉绳索锁定：在张拉力恒定后，进行绳索锁定，并记录锁定力值5.5 张拉现场记录：记录每个张拉点的张拉力、温度、相对湿度、日期等参数6. 张拉完工6.1 验收：检查张拉结果是否符合设计要求，并记录6.2 清理：清理张拉废料和工具设备6.3 归档：将张拉施工记录和相关文件归档保存6.4 签字：施工人员和监理人员签字确认7. 附件本文档涉及附件如下：附件1：张拉工作票附件2：张拉记录表附件3：试拉记录表8. 法律名词及注释8.1 预应力：一种通过施加预先设计好的拉力，使钢筋、混凝土等材料在各种荷载作用下产生预期效果的一种施工方法。

8.2 锚具：用于将张拉钢束固定在构件内部的一种装置。

8.3 张拉绳索：用于张拉的特殊绳索，具有较高的强度和耐久性。

模板二：通俗风格预应力张拉施工记录（后张）1. 工程概况这是一份关于xxxx预应力张拉施工的记录文档，记录了施工的基本情况、施工人员、设备和工具等信息。

预应力张拉记录表一〈后张法〉预应力技术在现代建筑工程中扮演着至关重要的角色，而后张法作为一种常见的预应力施工方法，其张拉过程的精确控制和记录对于确保结构的安全性和稳定性具有不可忽视的意义。

预应力张拉记录表一〈后张法〉则是对这一过程的详细记录，它为工程质量的评估和追溯提供了关键依据。

一、工程概况首先，让我们了解一下本次预应力施工所在的工程项目。

该项目是一座具体名称的建筑物，位于具体地点。

其结构形式为结构类型，预应力的应用旨在提高结构的承载能力和抗裂性能。

二、施工准备在进行预应力张拉之前，需要进行一系列的施工准备工作。

1、材料准备选用了符合设计要求和相关标准的预应力钢绞线，其规格为具体规格，具有良好的力学性能和耐腐蚀性。

同时，准备了配套的锚具、夹具等，确保其质量可靠、性能稳定。

2、设备校验对预应力张拉设备进行了严格的校验和调试。

千斤顶和油压表均在规定的有效期内，并经过专业机构的校准，以保证张拉力量值的准确性。

3、技术交底施工人员在操作前接受了详细的技术交底，熟悉了施工图纸、操作规程和质量标准，明确了各自的职责和任务。

三、预应力筋的布置预应力筋的布置按照设计要求进行，在梁、板等结构中合理分布，以达到最佳的受力效果。

1、定位通过钢筋定位架等措施，确保预应力筋的位置准确无误，偏差控制在允许范围内。

2、曲线形状对于有曲线要求的预应力筋，严格按照设计的曲线形状进行布置，保证预应力的施加能够均匀分布。

四、张拉工艺流程1、安装锚具和千斤顶将锚具安装在预应力筋的端部，并将千斤顶与锚具连接牢固。

2、初始应力加载缓慢加载至初始应力，一般为设计应力的 10% 15%，使预应力筋绷直，并消除其非弹性变形。

3、分级加载按照设计规定的分级加载顺序，逐步增加张拉应力。

每级加载后，持荷一定时间，观察油压表和伸长量的变化。

4、测量伸长量在每级加载过程中，使用测量工具准确测量预应力筋的伸长量。

伸长量的测量包括直接测量和计算两种方法，以相互校核。

后张法预应力张拉施工原始记录.docx 第一篇范本：（专业风格）本文档详细记录了后张法预应力张拉施工的每个步骤和相关数据，供工程施工人员、监理人员和质检人员参考。

以下是文档的详细内容：1. 施工单位信息- 施工单位名称：- 施工单位联系人：- 施工单位地址：- 施工单位联系方式：2. 施工日期和地点- 施工日期：- 施工地点：3. 本次施工项目概况- 工程名称：- 工程地点：- 建设单位：- 监理单位：4. 工作准备4.1 材料准备- 预应力钢束：- 预应力锚具：- 预应力套管：- 张拉油脂：- 其他材料：4.2 设备调试- 张拉设备：- 张拉机调试情况： - 油泵调试情况：5. 张拉过程记录5.1 张拉开始时间：5.2 预应力钢束编号： 5.3 张拉力大小：5.4 张拉油脂用量：5.5 张拉是否平稳：5.6 张拉是否达到要求：6.2 预应力钢束编号：6.3 张拉剩余应力：6.4 张拉均匀性：6.5 张拉是否达到要求：7. 张拉数据统计7.1 张拉力统计表张拉时间 ---- 预应力钢束编号 ---- 张拉力大小 ---- 张拉剩余应力------------------------------------------时间1 ---- 编号1 ---- 力大小1 ---- 剩余应力1时间2 ---- 编号2 ---- 力大小2 ---- 剩余应力2 ------------------------------------------7.2 张拉记录曲线图附件：- 张拉记录表- 张拉记录曲线图法律名词及注释：- 张拉力：预应力钢束在张拉过程中的受力大小。

- 剩余应力：预应力钢束张拉后，松弛后剩余的预应力大小。

第二篇范本：（简洁风格）本文档记录了后张法预应力张拉施工的详细步骤和相关数据，供参与施工的各方参考。

以下是文档的内容：1. 施工单位信息- 单位名称：- 联系人：- 地址：- 联系方式：2. 施工日期和地点- 施工日期：- 施工地点：3. 项目概况- 工程名称：- 工程地点：- 建设单位：- 监理单位：4. 工作准备- 材料准备：- 设备调试：5. 张拉过程记录- 张拉开始时间：- 预应力钢束编号： - 张拉力大小：- 张拉油脂用量：- 张拉是否平稳：- 张拉是否达到要求： - 预应力钢束编号： - 张拉剩余应力：- 张拉均匀性：- 张拉是否达到要求：7. 张拉数据统计- 张拉力统计表附件：- 张拉记录表格法律名词及注释：- 张拉力：预应力钢束在张拉过程中的受力大小。

引言概述：后张法预应力施工工艺是目前应用较广泛的一种预应力施工工艺。

它能够有效地提高混凝土结构的承载能力和抗震性能，广泛应用于桥梁、高楼和大型工程等领域。

本文将详细介绍后张法预应力施工工艺的相关内容。

正文内容：1. 施工准备1.1 设计和计算：施工前根据设计要求进行预应力计算，并确定张拉力的大小和位置。

1.2 材料准备：选择质量合格的钢筋和预应力束，并进行检查和验收。

1.3 模板搭设：根据设计要求进行模板搭设，保证模板的稳定性和尺寸精度，以确保预应力束的正确安装和张拉。

2. 后张法施工过程2.1 预埋导向套管：根据设计要求，在混凝土中预埋导向套管，并保证套管的准确位置和垂直度。

2.2 预埋预应力筋：将预应力筋穿过导向套管，并根据设计要求进行固定。

2.3 张拉预应力筋：通过张拉设备将预应力筋施加预定张拉力，并根据设计要求控制张拉过程中的应力。

2.4 固定预应力筋：在预应力筋达到设计要求的张拉力后，进行固定，保证预应力的持久性和稳定性。

2.5 确认张拉效果：通过检测和监测，确认预应力筋的张拉效果是否满足设计要求。

3. 要点分析3.1 输送设备选择：根据工程要求选择适当的输送设备，确保预应力筋的张拉和固定过程中的顺畅和安全。

3.2 张拉力控制：通过张拉设备控制预应力筋的张拉力，保证预应力的合理施加和控制。

3.3 张拉序列：合理安排预应力筋的张拉顺序，减小结构的变形和应力集中现象。

3.4 应力调整：根据结构的变形和应力情况，通过调整预应力筋的张拉力，实现结构的调整和优化。

3.5 设备检测和维护：定期检测和维护张拉设备的工作状态，确保设备的正常运行和安全施工。

4. 安全措施4.1 安全培训：对施工人员进行预应力施工工艺的专业培训，提高他们的安全意识和技能水平。

4.2 设备检查：定期检查和维护施工设备，确保设备的安全可靠。

4.3 现场管理：加强现场管理，对施工人员的操作进行监督和指导，防止事故的发生。

4.4 防护措施：对施工人员提供必要的安全防护设施，确保他们的人身安全。

天津第六市政公路工程有限公司预应力张拉（后张法）施工作业指导书编制单位：天津第六市政公路工程有限公司第三分公司编制人员：李鑫编制时间：2011年10月目录一、适用范围 (3)二、引用标准 (3)三、施工准备 (3)四、施工图设计 (8)五、操作工艺 (10)（一）、施工工艺流程图 (10)（二）、施工方法 (10)（三）、操作要点 (11)（四）、过程照片 (15)六、注意事项及防止措施 (20)七、人、机、材的配备 (23)八、安全、文明施工措施 (23)一、适用范围本“预应力张拉作业指导书”，适用于大型多跨或单跨预应力混凝土连续箱梁结构，适用于各种不同截面预制后张小箱梁结构。

二、引用标准《天津市市政工程施工技术规范》DB29-75-2004《城市桥梁工程质量检验规范》DB29-51-2003《公路桥函施工技术规范》JTJ041-2000《天津市市政、公路工程原材料质量检验管理规定》三、施工准备（一）、人员配备预应力张拉工序，要求现场配备有实际操作人员和记录管理人员，每一台张拉设备应满足5人的要求（4人操作1人记录），要求所有参与张拉施工的人员需携带“张拉施工操作证或管理上岗证”，清楚明了该结构的张拉力值、张拉部位、张拉顺序和张拉伸长值等相关数据，操作人员现场需佩戴安全帽和防护手套。

（二）、张拉设备的效验由于预应力混凝土结构的所有不同，根据设计图纸的钢绞线、张拉力值等数据不同，配备相应的千斤顶和配套油泵（压力表），通常所选用50b、100b、150b、200b、250b、300b千斤顶，选用好千斤顶后与配套油泵和压力表进行效验，需要选用有资质的实验室进行试验，要求“一泵一表一顶”配套效验，效验结果和目的是为了得出“回归方程”进行张拉力换算、泵与顶的良好配合工作将误差降至最低。

（三）、张拉力值的换算（油表读数）根据所标定的张拉设备得出的“回归方程”和设计图给出的预应力张拉控制应力（mpa），可以计算出15%、30%、103%（根据设计图纸）的张拉力值和相应压力表读数，在根据计算出的数据填写“现场张拉油表读数”数据表，并以此来作为现场预应力张拉控制的依据。

张拉（后张法）、压浆作业一、目的为提高预制梁板的的承载能力和减轻自重。

二、编制依据1.《公路工程技术标准规范》（JTG B01-2014）.2.《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）.3《公路工程施工安全技术规程》(JTG F71-2006).4.《公路桥涵施工技术规范》（JTG/T F50-2011）.5.国家、交通运输部等工程建设主管部门发布的与公路工程建设有关的标准、规范。

三、适用范围适用于新建、改建、扩建的公路梁板预制的后张法预应力张拉、压浆施工。

四、工艺简介张拉系统由程控主机、前端控制器、压力传感器、位移传感器、上拱度测量传感器等构成。

智能张拉示意图主机由嵌入式工业计算机、触摸屏及专门的程控软件系统组成，可通过无线信号对一个或多个前端控制器进行测控。

主机按预设的张拉程序及相应参数指令一个或多个测控前端工作，根据前端回传的监测数据计算出测控指令，持续测控前端。

前端控制器监测千斤顶的工作拉力和钢绞线的伸长量（回缩量）等数据，并实时将数据传输给测控主机，并接收主机的测控指令，根据指令实时调整变频器的工作参数，从而实现高精度实时调控油泵电机的转速，实现张拉力及加载速度的实时精确控制。

预应力循环压浆系统由高速搅拌机、低速搅拌机（储浆桶）、压浆泵、电控箱、仪表箱、空气压缩机、数据监控电脑组成（如后附图）。

采用专用压浆料或专用压浆剂配制的浆液进行孔道压浆。

智能压浆示意图五、施工方法及工艺（一）、预应力张拉作业流程图合格 不合格否 是是开 始 张拉施工方案设计 锚具夹具检验 张拉设备校验 预应力筋检验 松弛试验 孔道摩阻试验 张拉工艺试验 张拉工艺检验梁体混凝土灌注后养护 达到拆模拉条件拆除端模,拆除或松开内外模制梁台座上养护 强度回弹值是否达到张拉条件 张拉 封端 吊至存梁台座（二）、预应力张拉施工方法1、预应力施工准备1）、预制箱梁、空心板梁混凝达到设计强度85%时且龄期不小于7天时，方可张拉钢绞线。

***高速公路建设项目
预应力张拉（后张法）原始记录表
承包单位：***有限公司合同段：
监理单位：***监理有限公司本表编号：
检查：复核：
注：1 、此表为钢绞线、钢筋等预应力筋后张法通用记录表，应根据实际施工工艺对相关栏目进行填写。

“ 预应力筋弹性模量”预应力筋实际的弹性模量（可经试验测得或出厂牌号上取得）；2、“理论伸长量”是指根据实际弹性模量计算的构件两端工具锚内侧之间，从零应力至终应力的张拉束理论延伸量值；；3、张拉过程中可根据实际的张拉过程对表格进行调整；4、初测上拱度为张拉完后的上拱度测值，复测上拱度为张拉后三天的上拱度测值。

杭甬高速连接线（南段）工程旁站监理记录施工单位：浙江登峰交通集团有限公司施工合同号: 三必须在本记录上签字。

填写说明一、为了使用方便，预应力张拉记录不同施工情况使用不同填写说明，分别为：智能张拉、非智能张拉，本说明适用于智能张拉的后张法工艺。

二、天气：上面一行填写“晴、多云、阴、雨、雪”等。

三、工序/部位（或桩号）：现浇箱梁可填写为：桥名—第*联现浇箱梁—第*节段（若有的话）；预制小箱梁及空心板可填写为: 桥名-第*孔—第*号板（或第*、*、*、*板）；其它预应力构件可填写为：桥名—结构构件标号四、质检员、专职安全员、试验人员必须由本人签名。

五、主要原材料检验情况：采用预应力筋为钢绞线束的，主要材料可为“钢绞线、锚具夹具”，如果现浇箱梁分阶段浇筑，分阶段张拉，应填写“钢绞线、锚具夹具及连接器”；采用的预应力筋为钢丝束的，主要材料可为“钢丝、锚具”；采用的预应力筋为螺纹钢筋的，主要材料可为“螺纹钢筋、螺母锚具”；六、监理抽检数据记录：不同型号的智能张拉设备所打印的张拉原始记录表格式会有所不同，因此在应用时可根据实际情况可做一定调整，并在其表格的基础上加上“设计伸长值”与“伸长量偏差”栏。

本填表说明后面附有一份张拉原始记录表，作参考阅览。

张拉作业所涉及的初应力的确定，可参考《公路桥涵施工技术规范》7.6.3第5条的条文说明。

七、施工过程简述：采用夹片式锚具的预应力钢束张拉的施工过程简述可填写如下：张拉前经检查：锚下砼密实，梁体砼强度与弹性模量满足张拉所需要求；张拉设备性能正常、标定有效；锚垫板孔道端部的波纹管、水泥浆等杂质已按要求清理；锚具安装正确，限位板与千斤顶、锚夹具匹配。

张拉作业首先安装张拉设备，安装后限位板、千斤顶、工具锚、夹片等就位准确，且相互间对准良好；然后启动张拉智能平台系统，按设计文件规定明确的顺序，分批、分阶段、对称地进行张拉；每根（束）钢绞线的张拉程序为：0→初应力→2倍初应力→δcon（持荷5分钟锚固），钢绞线锚固时，张拉控制应力处于稳定状态，同时在初应力、2倍初应力、张拉控制应力等各阶段，智能张拉平台系统量测相应的伸长值，计算实际伸长值，并与设计理论伸长值进行对比，在锚固后及时量测钢绞线的内缩值。

预应力(后张法) 张拉记录1. 预应力（后张法）张拉记录1.1 张拉日期1.2 施工单位1.3 执行单位1.4 工程名称1.5 施工位置2. 设备准备2.1 张拉设备2.2 钢束情况2.3 钢束头部情况2.4 护理材料情况2.5 张拉锚具情况3. 张拉前准备3.1 钢束安装情况3.2 钢束应力状态检查3.3 钢束布置情况3.4 钢束固定情况3.5 预应力作用于建筑构件的外力状态检查4. 张拉过程记录4.1 张拉序号4.2 预应力张拉力4.3 张拉时间4.4 张拉次数4.5 张拉方法4.6 张拉状况记录（张拉力、变形、锚固效果等）5. 张拉结束5.1 张拉停止时间5.2 张拉结果检查5.3 张拉后的相关工作6. 张拉后检查6.1 预应力张拉力检查6.2 预应力钢束锚固效果检查6.3 砼活性检查6.4 其他相关检查7. 张拉记录7.1 张拉编号7.2 预应力张拉力记录7.3 张拉时间记录7.4 张拉次数记录7.5 其他相关记录附件：张拉记录表格法律名词及注释：1. 预应力：通过钢筋、钢束等预先施加在构件上的压力，以增加构件的承载能力。

2. 后张法：即在混凝土结构施工完毕后，采用张拉设备对预应力钢束进行后张，提高预应力和混凝土之间的粘结力，增加构件的抗弯承载能力。

3. 钢束：用于预应力张拉的一种钢制材料，具有良好的强度和延性。

4. 张拉锚具：用于将钢束固定在结构上的装置，确保预应力力量的传递和固定。

5. 预应力张拉力：预应力钢束施加的力量。

6. 锚固效果：预应力张拉后预应力力量被固定在构件上的效果。

2. 预应力（后张法）张拉记录1. 张拉日期：2. 施工单位：3. 执行单位：4. 工程名称：5. 施工位置：1. 设备准备- 张拉设备：- 钢束情况：- 钢束头部情况：- 护理材料情况：- 张拉锚具情况：2. 张拉前准备- 钢束安装情况：- 钢束应力状态检查：- 钢束布置情况：- 钢束固定情况：- 预应力作用于建筑构件的外力状态检查：3. 张拉过程记录- 张拉序号：- 预应力张拉力：- 张拉时间：- 张拉次数：- 张拉方法：- 张拉状况记录（张拉力、变形、锚固效果等）：4. 张拉结束- 张拉停止时间：- 张拉结果检查：- 张拉后的相关工作：5. 张拉后检查- 预应力张拉力检查：- 预应力钢束锚固效果检查：- 砼活性检查：- 其他相关检查：6. 张拉记录- 张拉编号：- 预应力张拉力记录：- 张拉时间记录：- 张拉次数记录：- 其他相关记录：附件：张拉记录表格法律名词及注释：1. 预应力：通过施加在结构构件上的预先应力，提高结构的承载能力。
