隧道锚杆支护技术交底(最新版)

一、交底对象全体参与锚杆施工的作业人员、管理人员及现场监督人员。

二、交底内容1. 锚杆施工概述锚杆施工是隧道、边坡等工程中常用的支护手段，通过锚杆与岩体之间的锚固作用，增强岩体的整体稳定性，防止岩体发生变形和破坏。

本次锚杆施工采用预应力锚杆，材质为Q235、16Mn、20MnSi等，锚杆长度、直径等参数需根据设计要求确定。

2. 锚杆材料及设备要求- 锚杆材质：Q235、16Mn、20MnSi等。

- 锚杆表面要求：应平整，无严重拉伤、锈蚀。

- 焊缝要求：焊缝应无裂纹、无气孔夹渣，不允许烧穿管壁。

- 托盘要求：在杆体上应能自由移动。

- 挡环接口与管缝开口相互错位170o—190o为宜。

3. 锚杆施工技术要求- P1、缝管锚杆表面应平整，无严重拉伤，锈蚀。

焊缝应无裂纹，无气孔夹渣，不允许烧穿管壁。

托盘在杆体上应能自由移动。

挡环接口与管缝开口相互错位170o—190o为宜。

- P2、挡环焊缝拉脱力80kN，杆体极限抗拉力110kN，初锚力25kN/m，托盘承载力65kN。

4. 锚杆施工安全注意事项- 施工前应进行安全技术交底，确保作业人员了解施工安全注意事项。

- 施工现场应设置警示标志，防止无关人员进入施工区域。

- 施工人员必须佩戴安全帽、安全带等个人防护用品。

- 锚杆施工过程中，应注意观察锚杆锚固效果，如发现异常情况，应立即停止施工，及时上报并采取措施进行处理。

- 锚杆钻孔、注浆等工序，应严格按照操作规程进行，确保施工质量。

- 施工现场应保持通风良好，确保作业人员身体健康。

- 施工过程中，应加强施工现场管理，防止安全事故发生。

5. 锚杆施工质量检查- 施工过程中，应定期对锚杆施工质量进行检查，确保锚杆施工质量符合设计要求。

- 检查内容包括锚杆锚固长度、锚杆直径、锚杆间距、锚杆锚固力等。

- 如发现锚杆施工质量不合格，应立即采取措施进行整改。

三、交底要求1. 施工单位应组织全体参与锚杆施工的作业人员、管理人员及现场监督人员进行安全技术交底。

施工技术交底
项目名称：合同号：
施工单位监理单位
工程名称编号
技术交底名称Ⅴb衬砌类型初期支护锚杆施工
技术交底内容：
一、设计参数
XXX隧道全长12438米，起讫里程：D3K384+082～D3K396+520。

Ⅴb初期支护每延长米：拱部带排气装置的中Φ25中空锚杆15/16根，长4m/根；边墙Φ22砂浆锚杆7根，长4m/根；锚杆间距1.2m×1.0m（环×纵）。

二、施工工艺及施工方法
2.1 施工工艺
砂浆锚杆施工工艺流程见下图“砂浆施工工艺流程图”。

中空锚杆施工工艺流程见下图“中空锚杆施工工艺流程图”。

砂浆锚杆施工工艺流程图中空锚杆施工工艺流程图
2.2 施工方法
⑴.锚杆孔定位
在钻孔前由测量组在围岩上按设计间距测量放线，并用红油漆清晰标注出孔位。

定位允许偏差为±15cm。

⑵.锚杆钻孔
锚杆钻孔采用手持式凿岩机成孔。

施钻时钻孔方向应与岩面或其所在部位岩层的主要结构面垂直；锚杆钻孔孔径应比锚杆体直径大15㎜，且锚杆钻孔深度应比锚杆设
本表由交底人填写，交底单位/机构与各接收人各存一份。

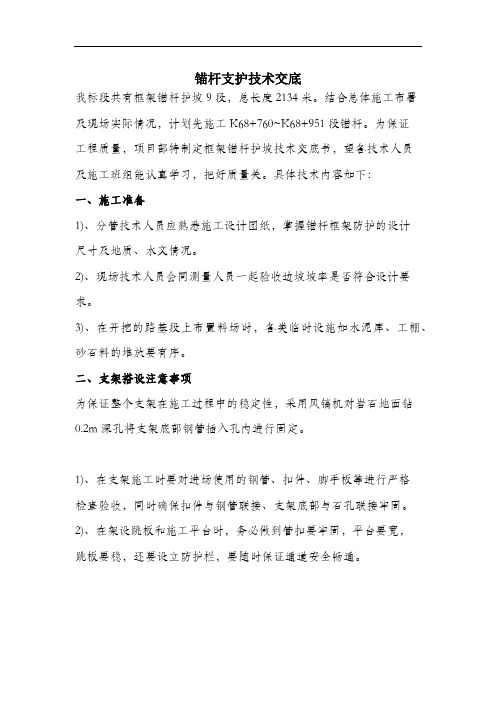

锚杆支护技术交底我标段共有框架锚杆护坡9段，总长度2134米。

结合总体施工布署及现场实际情况，计划先施工K68+760~K68+951段锚杆。

为保证工程质量，项目部特制定框架锚杆护坡技术交底书，望各技术人员及施工班组能认真学习，把好质量关。

具体技术内容如下：一、施工准备1)、分管技术人员应熟悉施工设计图纸，掌握锚杆框架防护的设计尺寸及地质、水文情况。

2)、现场技术人员会同测量人员一起验收边坡坡率是否符合设计要求。

3)、在开挖的路基段上布置料场时，各类临时设施如水泥库、工棚、砂石料的堆放要有序。

二、支架搭设注意事项为保证整个支架在施工过程中的稳定性，采用风镐机对岩石地面钻0.2m深孔将支架底部钢管插入孔内进行固定。

1)、在支架施工时要对进场使用的钢管、扣件、脚手板等进行严格检查验收，同时确保扣件与钢管联接、支架底部与石孔联接牢固。

2)、在架设跳板和施工平台时，务必做到管扣要牢固，平台要宽，跳板要稳，还要设立防护栏，要随时保证通道安全畅通。

3)、因为坡体高，坡壁破碎松散，施工震动大，为确保施工人员及机械安全，对架设支架的施工要做到“三严”，即：管理严、检查严、监督严。

三、锚杆的构造要求1)、锚杆采用HRB335级Φ28钢筋，长度从5～12米不等。

具体应根据开挖后的地质情况会同监理确定。

2)、锚杆上下排斜间距4.245m，水平间距4.242m。

3)、锚杆锚固体采用水泥砂浆，其强度等级不宜低于M25。

四、锚杆成孔1)、锚杆支护边坡必须分级、分段开挖，做到开挖一级，防护一级，不得一次开挖到底，同时应做好临时排水措施。

2)、边坡按设计坡度开挖完成后，进行测量放样，保证钻孔时位置正确（上下左右及角度）。

防止高低参差不齐和相互交错，孔位允许偏差±50mm，深度允许偏差-10~+50mm。

3)、钻孔孔径为Φ90mm。

成孔后利用高压风将孔内粉尘、岩块排出孔外。

根据实际地层情况选用恰当的转速、钻压、风压、风量等钻进参数，保证孔壁完整，提高钻进效率。

一、交底目的为确保锚杆墙支护工程的安全施工，提高施工人员的安全意识和操作技能，特进行安全技术交底。

二、交底对象所有参与锚杆墙支护工程的施工人员、管理人员及监督人员。

三、交底内容1. 工程概况（1）工程名称：______工程（2）工程地点：______地点（3）工程规模：______规模2. 施工工艺及流程（1）施工工艺：锚杆墙支护施工主要包括锚杆钻孔、锚杆安装、锚杆注浆、锚杆锁定、喷射混凝土等工序。

（2）施工流程：施工准备→场地平整→放线定位→钻孔→锚杆安装→锚杆注浆→锚杆锁定→喷射混凝土→养护。

3. 安全技术要求（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）施工现场应设置警示标志，明确警示区域。

（3）钻孔作业时应确保钻孔方向垂直，孔径、孔深应符合设计要求。

（4）锚杆安装时应确保锚杆与孔壁紧密结合，锚杆长度、倾角应符合设计要求。

（5）锚杆注浆时应确保浆液饱满，注浆压力应符合设计要求。

（6）锚杆锁定时，应确保锚杆与托板、锚具连接牢固。

（7）喷射混凝土作业时，应确保混凝土强度、厚度符合设计要求。

4. 安全注意事项（1）钻孔作业：钻孔过程中，应注意防止岩屑飞溅伤人；钻机操作人员应保持稳定，防止钻机倾斜或翻倒。

（2）锚杆安装：安装锚杆时，应确保锚杆与孔壁紧密结合，防止锚杆脱落；操作人员应站在稳固的位置，防止因锚杆坠落造成伤害。

（3）锚杆注浆：注浆过程中，应注意观察浆液流动情况，防止浆液泄漏；注浆设备应保持稳定，防止因设备倾斜或翻倒造成伤害。

（4）喷射混凝土作业：喷射混凝土时，应注意观察喷射效果，确保混凝土强度、厚度符合设计要求；操作人员应保持距离，防止混凝土飞溅伤人。

（5）施工现场应定期检查安全防护设施，确保其完好。

四、交底方式1. 施工单位组织召开安全技术交底会议，由项目经理或技术负责人进行交底。

2. 交底内容应形成书面文件，交底人、接收人签字确认。

3. 交底结束后，施工单位应将安全技术交底记录存档备查。

一、适用范围本交底适用于隧道施工中锚喷支护作业，包括锚杆施工、钢筋网布设、喷射混凝土等工序。

二、交底内容1. 施工准备- 施工人员必须经过专业培训，掌握锚喷支护的基本知识和操作技能。

- 施工前应检查所有施工设备、材料是否符合要求，确保其安全、有效。

- 隧道地质情况分析，确定锚喷支护的设计参数和施工方案。

2. 安全技术要求- 进入施工现场人员必须佩戴安全帽、安全带等防护用品。

- 高空作业人员必须系好安全带，并采取防坠落措施。

- 施工现场应设置警示标志，明确危险区域。

- 施工机械操作人员必须熟悉机械性能，确保操作安全。

- 锚杆施工过程中，应注意锚杆方向和锚固深度，确保锚杆与围岩紧密结合。

- 钢筋网布设时，应确保网格尺寸准确，钢筋间距均匀。

3. 施工操作要点- 锚杆施工：- 根据设计要求，选择合适的锚杆材料和锚固方式。

- 使用风钻或钻机钻孔，孔径、孔深应符合设计要求。

- 锚杆插入孔内，并确保锚杆与围岩紧密结合。

- 使用锚杆锚固剂，确保锚杆锚固效果。

- 钢筋网布设：- 根据设计要求，选用合适的钢筋网材料和规格。

- 将钢筋网固定在锚杆上，确保钢筋网与锚杆垂直。

- 钢筋网应均匀分布，网格尺寸应符合设计要求。

- 喷射混凝土：- 选择合适的混凝土材料和配合比。

- 使用喷射机进行混凝土喷射，确保混凝土厚度均匀。

- 喷射过程中，应注意安全防护，防止混凝土飞溅。

4. 应急措施- 发生锚杆断裂、钢筋网损坏等情况时，应立即停止施工，并采取相应措施进行处理。

- 发生人员伤亡事故时，应立即启动应急预案，及时救治伤员，并报告相关部门。

三、注意事项1. 施工过程中，应密切关注围岩变化，如发现异常情况，应立即停止施工，并采取相应措施进行处理。

2. 施工现场应保持整洁，及时清理杂物，防止安全事故发生。

3. 施工人员应严格遵守操作规程，确保施工安全。

四、交底人及接受人- 交底人：项目技术负责人- 接受人：隧道施工全体人员五、交底时间- 日期：____年__月__日六、备注本交底内容仅供参考，具体施工方案应根据实际情况进行调整。

锚杆安全施工技术交底一、工程概述本工程为工程，位于市区，路与路交汇处，总建筑面积为平方米，包括栋高层住宅和地下车库。

本工程采用预应力锚杆（锚索）进行基坑支护。

二、锚杆（锚索）安全施工技术交底1、施工准备（1）技术准备：熟悉锚杆（锚索）支护设计图纸，包括设计计算书、施工图纸、地质资料等；制定锚杆（锚索）支护施工方案，进行技术交底，并对工人进行培训。

（2）现场准备：平整场地，清除杂物，做好排水系统；准备好钻机、注浆机等设备和材料。

2、施工工艺（1）测量放样：根据设计要求，确定锚杆（锚索）的位置和深度，并进行测量放样。

（2）钻孔：采用钻机进行钻孔，根据设计要求确定孔径和深度。

钻孔过程中要保持钻机稳定，避免偏斜或损坏。

（3）清孔：用清水或压缩空气将孔内残渣清除干净，确保孔内无杂物。

（4）锚杆（锚索）制作与安装：根据设计要求，制作锚杆（锚索），并将其放入孔内。

在安装过程中，要确保锚杆（锚索）的自由端无约束，以便于张拉和固定。

（5）注浆：将浆液通过注浆管注入孔内，填充孔壁与锚杆（锚索）之间的间隙。

注浆要均匀、连续，避免出现空隙或漏浆现象。

（6）张拉与锁定：在浆液固化后，对锚杆（锚索）进行张拉和锁定。

张拉力要根据设计要求进行控制，确保支护效果。

3、安全措施（1）施工人员必须经过培训合格后方可上岗操作。

（2）钻机操作人员必须了解钻机的结构、性能和使用方法，严格遵守操作规程。

（3）钻孔过程中要保持钻机稳定，避免因振动导致偏斜或损坏。

（4）注浆时要避免浆液溅出，以免造成环境污染。

锚杆安全施工技术交底一、工程概述本工程为工程，位于市区，路与路交汇处，总建筑面积为平方米，包括栋高层住宅和地下车库。

本工程采用预应力锚杆（锚索）进行基坑支护。

二、锚杆（锚索）安全施工技术交底1、施工准备（1）技术准备：熟悉锚杆（锚索）支护设计图纸，包括设计计算书、施工图纸、地质资料等；制定锚杆（锚索）支护施工方案，进行技术交底，并对工人进行培训。

隧道锚杆施工技术交底在隧道工程中，锚杆是一种常见的加固结构，其作用是固定岩土体，增强其承载能力。

隧道锚杆施工技术是一个较为专业的领域，要求在施工前进行详细的技术交底，以确保施工质量和安全。

本文将从施工前的准备工作、施工过程及后期维护等方面，为大家介绍隧道锚杆施工技术的相关知识。

施工前的准备工作在隧道锚杆施工之前，需要进行充分的准备工作，以确保施工顺利进行。

主要的准备工作包括：1.施工图的制定施工图是进行隧道锚杆施工的重要依据，它包括了需要加固的部位、锚杆的种类、长度和布置等信息。

根据施工图的要求，施工单位要制定施工计划和安全措施，同时确定施工现场的施工流程和作业区域。

2.材料准备隧道锚杆施工需要大量的道具和工具，如钻机、打孔机、钢筋、锚杆、固结材料等。

这些材料需要在施工前进行统一的采购和储备，以确保在施工期间供应充足、质量可靠。

3.工人培训隧道锚杆施工需要有一定的技能和经验，施工单位要对参与施工的人员进行培训，以确保他们具备施工所需的技能和知识。

4.现场勘察在施工前，还需要进行现场勘察，以了解地质情况和现场环境，并对施工现场进行安全评估和风险分析，以便制定相应的施工计划和安全措施。

施工过程隧道锚杆施工通常包括钻孔、压注、灌浆和锚杆的安装等环节。

1.钻孔钻孔是隧道锚杆施工的第一步，它是将锚杆固定在岩土体中的关键环节。

钻孔需要使用专业的钻机和打孔机，按照施工图指示在预定位置进行，在钻孔过程中需要严格控制钻孔深度和位置，以确保孔径和孔深符合施工图的要求。

2.压注钻孔完成后，需要进行压注作业。

压注即将固结材料注入钻孔孔底和孔内，以增强岩土体的承载能力。

固结材料一般使用环氧树脂或红酒石灰。

在压注的过程中，要注意注浆量的控制和注浆压力的调整，以确保注浆质量和压力的一致性。

3.灌浆隧道锚杆施工完成后，需要对灌浆进行检查，并进行必要的维修。

在灌浆过程中，施工人员要注意灌浆质量的控制和浆液密度的调整，以确保灌浆质量符合要求。
